MODE D'EMPLOI PSK985E Pelgrim

2.2 Système d’évacuation 16

4.2 Remplacement des filtres à charbon 18

5.2 Montage de la hotte cheminée 21

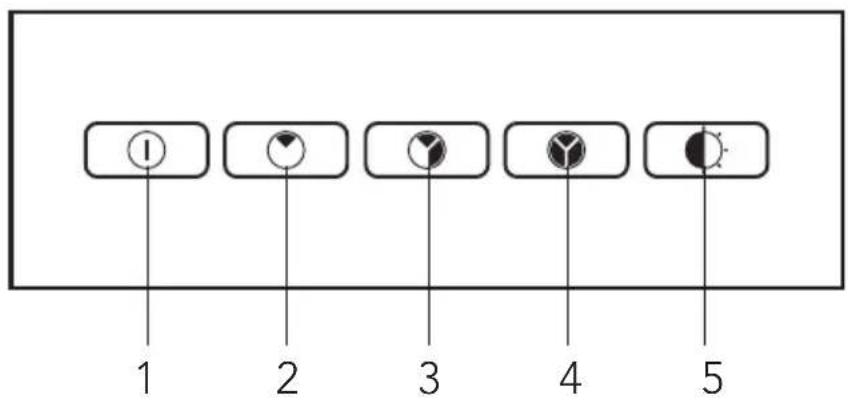

Marche/arrêt1. Ventilateur position 1 2. Ventilateur position 2 3. Ventilateur position 3 4. É5. clairage 1 Votre hotte cheminée

Ce manuel est un aperçu des possibilités offertes par cet appareil. Il vous fournira des renseignements précieux sur le plan de la sécurité. Conservez le mode d’emploi et les directives d’installation. Ainsi, un éventuel prochain usager de l’appareil pourra en profiter.

2.1 Ce à quoi vous devez prêter attention

Attention ! Faites brancher l’appareil par un installateur agréé (voir chapitre “Installation”). Ne branchez pas l’appareil sur le réseau avant que l’installation ne soit complètement terminée. Raccordez l’appareil conformément aux prescriptions d’installation locales. U Les bords de l’appareil pouvant être coupants, nous vous conseillons de porter des U gants de travail durant le montage de la hotte aspirante. U L’appareil a été fabriqué conformément aux standards de sécurité les plus récents. Nous vous conseillons, cependant, d’éviter que les personnes souffrant de troubles psychiques ou moteurs, de retard mental ou étant mentalement handicapées n’utilisent l’appareil en l’absence d’une personne compétente. Ceci vaut également pour les enfants. N’utilisez jamais la hotte aspirante lorsque le filtre n’est pas (correctement) monté !U Ne vous appuyez pas sur la hotte aspirante.U Veillez à ce que l’aspiration soit suffisante lorsque la hotte aspirante est utilisée en U même temps que la plaque de cuisson. L’évacuation ne peut pas être raccordée à un conduit de fumée, également, utilisé U pour d’autres appareils de chauffage. Ne flambez jamais de plats sous la hotte aspirante et nettoyez les filtres à temps. La U préparation d’aliments frits doit se faire sous surveillance constante pour éviter que le graisse surchauffée ne s’enflamme. La hotte aspirante doit être régulièrement nettoyée (au moins 1x par mois) à U l’intérieur comme à l’extérieur. Le non-nettoyage, un nettoyage insuffisant ou le non- remplacement des filtres peuvent entraîner un risque d’incendie. Si le câble de raccordement est endommagé, il devra être remplacé par le service U après-vente du fabricant ou par des monteurs qualifiés pour éviter tout danger. Débrancher la fiche de la prise de courant lors du remplacement des ampoules ! U Utilisez, uniquement, des ampoules identiques à celles d’origine et ayant le même voltage. Utilisez, uniquement, la hotte aspirante, lorsque les ampoules sont montées, pour réduire tout risque de choc électrique. Les filtres chauffent lors de l’utilisation. Après avoir cuisiné, il convient d’attendre au U moins 30 minutes avant de procéder au nettoyage.16 2 Sécurité Le courant doit être coupé lors d’une réparation ou d’un nettoyage. Débrancher la U fiche de la prise de courant ou mettez le disjoncteur en position d’interruption de courant. La graisse et l’huile s’enflamment en cas de surchauffe. Restez vigilant lorsque vous U cuisinez. Cet appareil est muni d’une marque conforme à la directive européenne relative à l’élimination des déchets provenant d’appareils électriques et électroniques (AEEA). Ce produit doit être mis au rebut conformément aux normes environnementales locales en matière de traitement de déchets. Pour plus d’informations concernant le traitement, la récupération et le recyclage de ce produit, nous vous prions de contacter les bureaux de votre municipalité; le service de collecte des déchets ou le magasin où vous avez acheté le produit.

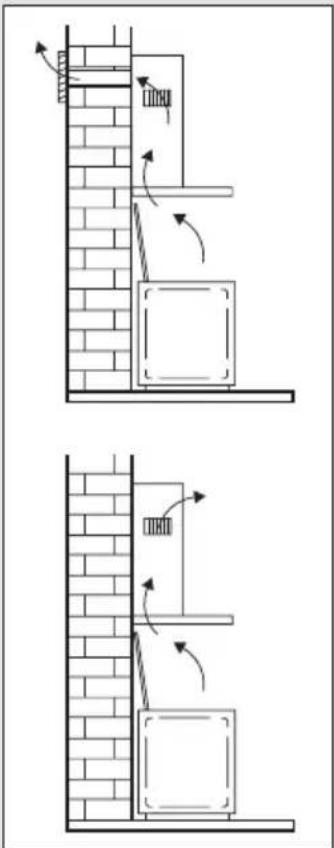

2.2 Système d’évacuation

En fonction du modèle, la hotte aspirante peut être raccordée de deux manières :

1. Version canal d’évacuation. Les vapeurs de cuisson aspirées

et filtrées sont évacuées vers l’extérieur via la partie de la hotte. C’est la meilleure manière !

2. Version recyclage. Les particules de graisse et les odeurs

contenues dans les vapeurs de cuisson sont filtrées. L’air aspiré n’est pas évacué, mais renvoyé dans la cuisine. Il convient de placer un filtre à charbon actif dans la hotte. Attention ! Le filtre à charbon actif doit être commandé séparément.17 3 Utilisation Commande Mise en service du ventilateur Appuyez sur la touche (1). La hotte se met en marche sur la position programmée dernier. Mise en service du ventilateur Appuyez sur la touche (2), (3) ou (4). La hotte se met en marche sur la position programmée. Mise en/hors service de l’éclairage Appuyez sur la touche pour l’éclairage (5). L’éclairage va s’enclencher. Appuyez encore une fois sur la touche pour éteindre la lumière. Mise hors service du ventilateur Appuyez sur la touche (1). La hotte est hors service. 123454.1 Elimination des filtres Coupt ! Débrancher la fiche de prise de courant ou mettre le disjoncteur en position d’interruption du courant. Tirer l’avant de le filtre vers le bas.

4.2 Remplacement des filtres à charbon

Vous devez utiliser le filtre à charbon lorsque la hotte n’est raccordée à aucun conduit. Remarque : Le charbon de bois activé sature après une utilisation plus ou moins prolongée, selon U le type de cuisson et la fréquence de nettoyage du filtre à graisse. Dans tous les cas, le filtre à charbon doit, cependant, être remplacé au moins tous les U 4 mois. U Les filtres à charbon actif ne sont pas lavables et donc pas réutilisables. Le charbon actif saturé est polluant, donc remplacez le filtre à temps. Fixez le filtre à charbon sous le logement du moteur à l’aide des attaches en plastique (A). Réinstallez les grilles du filtre dans la hotte d’extraction.

4.3 Changement d’ampoules

Enlevez le chapeau de protection de la lampe. Remplacez la lampe par une nouvelle lampe de 40 watts maximum (dimension de douille E14). Remettez en place le chapeau de protection.

Hotte Vous pouvez nettoyer la hotte à l’eau savonneuse et une serviette douce, puis rincer à l’eau claire. Ne pas utiliser de produits d’entretien abrasifs. Frotter la peinture laquée de votre hotte avec de la cire pour qu’elle conserve sa beauté. Hottes à cheminée en acier inoxydable Ne pas nettoyer la cheminée avec une éponge à récurer ou avec des produits abrasifs. Frotter la cheminée en acier inoxydable avec du Stahlfix. Filters métalliques Il est possible de laver les filtres métalliques dans le lave-vaisselle. Placez les filtres en mettant les ouvertures vers le bas dans le lave-vaisselle pour permettre à l’eau de s’écouler. Les produits d’entretien donnent aux filtres en aluminium une couleur terne. Cela est tout à fait normal. Panneaux en verre Les panneaux en verre ne doivent pas être nettoyés dans le lave-vaisselle pour éviter de causer des différences de couleurs. Les panneaux en verre doivent être lavés à la main à l’aide d’une solution savonneuse.20 5 Installation

Le raccordement électrique de cet appareil doit être effectué par un installateur agréé, qui connaît et applique les normes de sécurité en vigueur. Cet appareil est conformément aux directives Européens. Important:

La distance entre le point le plus bas de la hotte aspirante et la plaque de cuisson doit être d’au moins 75 cm. Dans le cas d’une plaque électrique, la distance minimale est de 65 cm. Si la hotte est raccordée à un conduit d’évacuation existant, aucun autre appareil U électroménager ne doit être raccordé au même conduit (exemples : chauffe-eau, poêle). Ne pas oublier les règlements locaux en vigueur concernant l’aération des appareils U à gaz. Un conduit d’évacuation court et un nombre limité de coudes assurent un meilleur U fonctionnement de la hotte. Avant de commencer à percer, assurez vous qu’il ne passe pas de conduites à U l’endroit choisi. Le tuyau de connexion a un diamètre de 125 mm ou de 150 mm. Il est conseillé U d’utiliser aussi ces diamètres pour le tube de connexion. Le matériel d’installation livré avec la hotte en question, est approprié pour des murs U en béton renforcé et en briques. Certains types de murs demanderont des chevilles et des vis spéciales.21 5 Installation

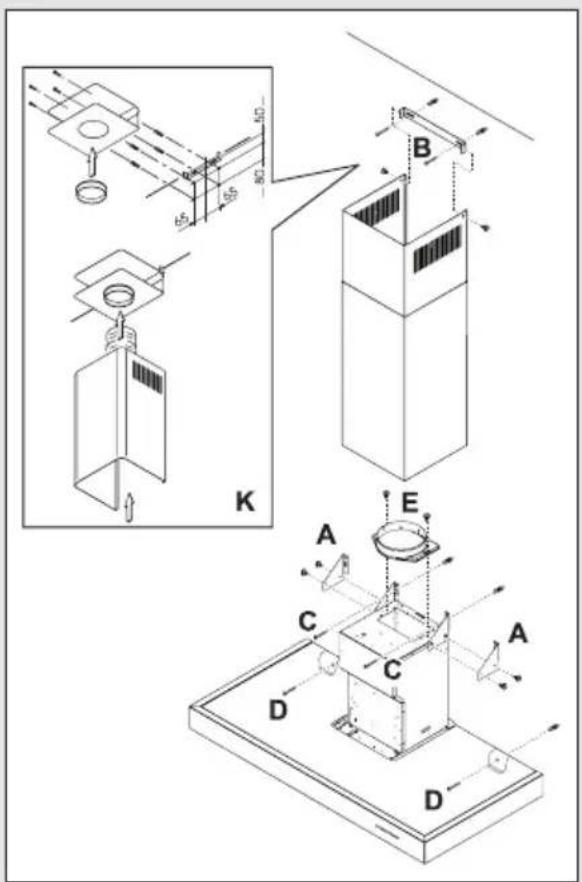

5.2 Montage de la hotte cheminée

Commencez par montez les colliers U de fixation (A) sur le manchon et déterminez la position correcte sur le mur. Marquez les trous de fixation. Si vous utilisez un système de U recirculation, installez le kit de recirculation (K) à la place du conduit. Visser les plaques de suspension (B) U au mur à l’aide des vis et des chevilles fournies. Visser la hotte au mur à l’aide des vis U (C) et des chevilles fournies. A l’arrière de la cheminée se trouvent U deux trous d’un diamètre de 8 mm permettant de visser la hotte directement au mur à l’aide des 2 vis/chevilles fournies (D). Montez la bride d’entrée (E) avec les vis livrées.U Raccorder le tuyau d’évacuation.U Fixer la gaine courte à la plaque de suspension (B) et tirer la gaine longue jusqu’au U dessus de la cheminée.uw espressomachine 6 Annexe

Mise au rebut de l’appareil et de l’emballage Des matériaux solides ont été utilisés pour fabriquer cet appareil. Evacuez ces matériaux correctement et conformément aux dispositions administratives. Les autorités de votre pays pourront vous fournir des informations à ce sujet. L’emballage de l’appareil est recyclable. Pour l’emballage, il peut être fait usage : de carton ;U de film polyéthylène (PE) ;U de polystyrène exempt de CFC (mousse dure PS).U Ces matériaux doivent être mis au rebut de manière responsable et conforme aux dispositions gouvernementales. Pour rappeler l’obligation de traiter séparément les appareils électro-ménagers, a été apposé sur le produit un symbole représentant un conteneur à ordures barré d’une croix. Cela signifie qu’à l’issue de sa durée de vie, l’appareil ne peut être mis au rebut avec les déchets ménagers classiques. L’appareil doit être déposé dans un centre de collecte sélective de déchets prévu par l’administration communale ou dans un point de vente fournissant ce service. Le traitement séparé d’un appareil électroménager permet d’éviter, pour l’environne- ment et la santé, les retombées négatives qui pourraient découler d’un traitement incorrect et permet de récupérer les matériaux qui le composent dans le but d’une économie importante en termes d’énergie et de ressources.23 Inhalt Ihre Haube
