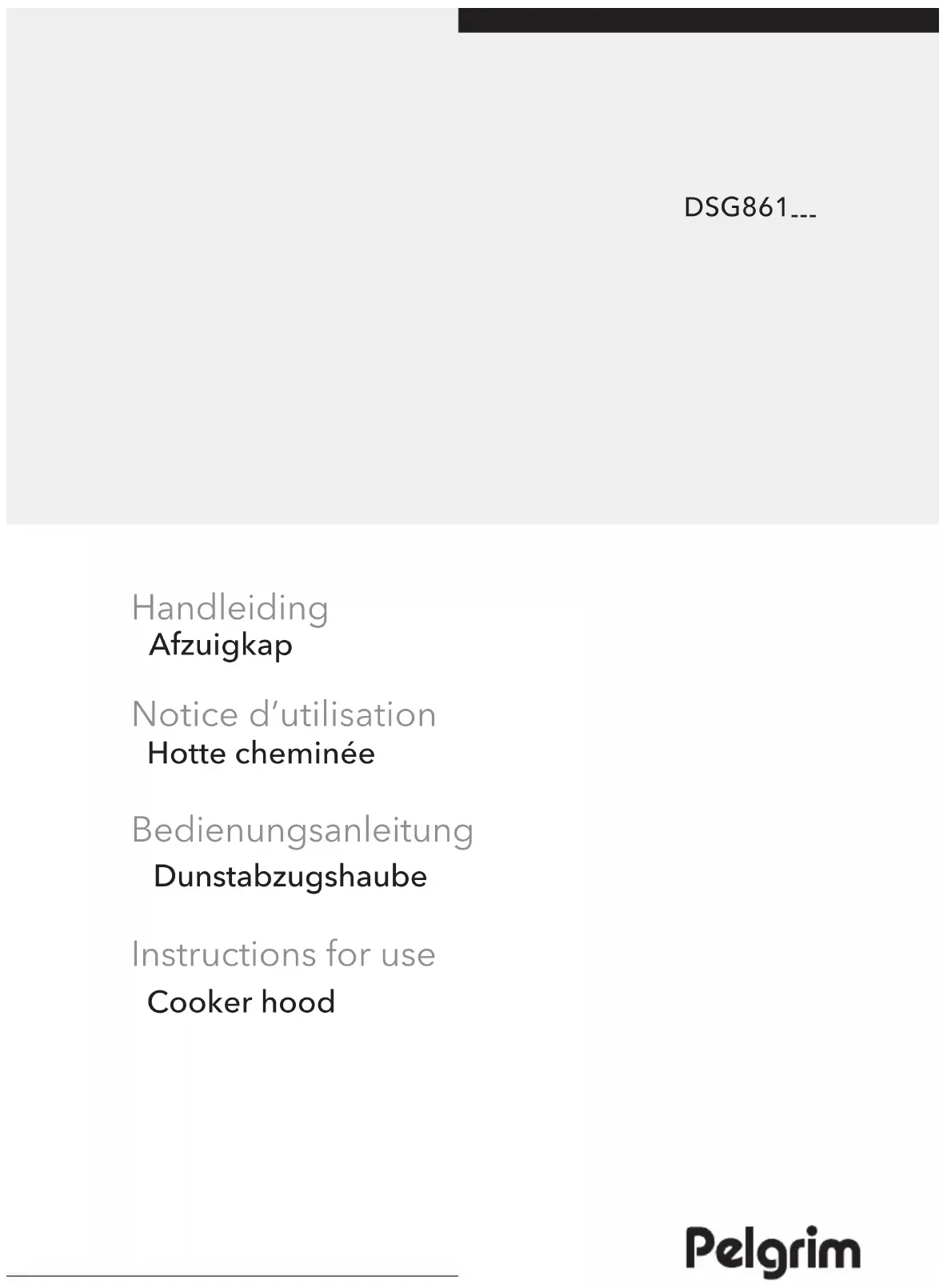

DSG861MAT - Hotte Pelgrim - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DSG861MAT Pelgrim au format PDF.
| Caractéristiques techniques | Hotte décorative, type îlot |
|---|---|
| Dimensions | Largeur : 90 cm |
| Débit d'air maximum | 700 m³/h |
| Niveaux de puissance | 3 niveaux de puissance + mode intensif |
| Éclairage | LED intégré |
| Filtre à graisse | Filtre métallique, lavable au lave-vaisselle |
| Installation | Installation au plafond, nécessite un conduit d'évacuation |
| Utilisation | Commandes électroniques avec affichage LED |
| Maintenance | Filtres à nettoyer régulièrement, entretien du moteur |
| Sécurité | Protection contre la surchauffe |
| Garantie | 2 ans |
| Informations générales | Design moderne, idéal pour les cuisines ouvertes |
FOIRE AUX QUESTIONS - DSG861MAT Pelgrim
Questions des utilisateurs sur DSG861MAT Pelgrim
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice DSG861MAT - Pelgrim et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DSG861MAT de la marque Pelgrim.
MODE D'EMPLOI DSG861MAT Pelgrim
1. Touche marche/arrêt : allumage de la capacité d’aspiration 1 et
2. Touche «-» : diminuer la capacité d’aspiration.
3. Affichage : indique la capacité d’aspiration et l’indicateur de
5. Touche de la minuterie : activez et désactivez la fonction de la
6. Touche éclairage : allumage et extinction de l’éclairage.
VOTRE HOTTE CHEMINÉEFR 5
Système d’évacuation En fonction du modèle, la hotte aspirante peut être raccordée de deux manières :
1. Version canal d’évacuation. Les vapeurs de
cuisson aspirées et filtrées sont évacuées vers l’extérieur via la partie de la hotte. C’est la meilleure manière !
2. Version recyclage. Les particules de
graisse et les odeurs contenues dans les vapeurs de cuisson sont filtrées. L’air aspiré n’est pas évacué, mais renvoyé dans la cuisine. Il convient de placer un filtre à charbon actif dans la hotte. Attention ! Le filtre à charbon actif doit être commandé séparément.
VOTRE HOTTE CHEMINÉEFR 6
Commande Mise en marche et arrêt de l’aspiration
1. Appuyez sur la touche marche/arrêt.
La hotte aspirante se met en marche avec la capacité d’aspiration 1.
2. Appuyez sur la touche «+» pour augmenter la capacité
d’aspiration. Appuyez sur la touche «-» pour réduire la capacité d’aspiration.
3. Appuyez sur la touche marche/arrêt.
L’aspiration est désactivée. Activation du mode intensif
1. Appuyez plusieurs fois sur la touche « + » jusqu’à ce que la
capacité d’aspiration 4 apparaisse à l’écran. Le mode intensif reste activé pendant 6 minutes. Passé ce délai, la capacité d’aspiration 3 est activée.
2. Appuyez sur la touche marche/arrêt ou sur la touche « - » pour
mettre fin prématurément au mode intensif. Fonction minuterie Grâce à la fonction minuterie, la capacité d’aspiration peut être automatiquement désactivée après 15 minutes. La fonction minuterie ne peut pas être utilisée avec le réglage intensif.
1. Allumez la hotte aspirante et sélectionnez la capacité d’aspiration
2. Appuyez sur la touche de la minuterie.
La capacité d’aspiration sélectionnée clignote sur l’écran. La capacité d’aspiration s’éteint automatiquement après 15 minutes. L’éclairage n’est pas éteint.
3. Appuyez à nouveau sur la touche de la minuterie pour désactiver
prématurément la fonction minuterie. La capacité d’aspiration peut être modifiée pendant la fonction minuterie. Allumage et extinction de l’éclairage
1. Appuyez sur la touche d’éclairage.
L’éclairage s’allume.
2. Appuyez à nouveau sur la touche d’éclairage.
L’éclairage s’éteint..
VOTRE HOTTE CHEMINÉEFR 7
Fonction Air pur [Clean air] L’aspiration s’enclenche automatiquement toutes les heures pendant 10 minutes avec la capacité d’aspiration sélectionnée. Cette fonction fonctionne pendant 24 heures.
1. Éteignez la hotte aspirante.
2. Appuyez sur la touche d’éclairage pendant deux secondes.
La hotte aspirante se met en marche avec la capacité d’aspiration 1. « C » clignote sur l’écran. Après 10 minutes, la hotte aspirante s’éteint et « C » reste visible sur l’écran. Après 50 minutes, la hotte aspirante se remet en marche. Ce processus se répète pendant 24 heures.
3. Appuyez sur la touche «-» pour désactiver prématurément la
fonction Clean Air. Indication de nettoyage du filtre à graisse Après 30 heures de fonctionnement, la capacité d’aspiration clignote en alternance avec « F » sur l’écran. Si cette indication apparaît, le filtre à graisse doit être nettoyé. Pour réinitialiser l’indicateur de nettoyage, appuyez sur le bouton « - » pendant trois secondes lorsque la hotte aspirante est allumée. « E » apparaît à l’écran; la réinitialisation est terminée. Indication de nettoyage du filtre à charbon Après 120 heures de fonctionnement, la capacité d’aspiration clignote en alternance avec « C/F » sur l’écran. Si cette indication apparaît, le filtre à charbon installé doit être nettoyé ou remplacé. Pour réinitialiser l’indicateur de nettoyage, appuyez sur le bouton « - » pendant trois secondes lorsque la hotte aspirante est allumée. « E » apparaît à l’écran; la réinitialisation est terminée.
VOTRE HOTTE CHEMINÉEFR 8
Nettoyage Attention! Avant tout entretien, déconnectez l’alimentation électrique de la hotte, soit en débranchant la fiche, soit en coupant le courant au niveau du disjoncteur. La hotte doit être nettoyée régulièrement, à l’intérieur comme à l’extérieur (au moins aussi souvent que les filtres à graisse). N’utilisez aucun produit abrasif. N’utilisez pas d’alcool! Attention! Si vous ne respectez pas ces instructions de nettoyage de l’appareil et de nettoyage ou remplacement des filtres, vous risquez un incendie. Respectez scrupuleusement ces instructions! Le fabriquant décline toute responsabilité en cas de dommages au moteur ou de dommages d’incendie qui résulteraient d’un mauvais entretien ou du non-respect des instructions de sécurité exposées ci-avant. Hotte aspirante Nettoyez la hotte à l’eau savonneuse, avec un chiffon doux. Rincez à l’eau claire. N’utilisez pas de produits d’entretien agressifs comme de la soude de ménage. Le revêtement de votre hotte restera brillant si vous le cirez de temps en temps. Hottes en inox Les hottes en inox ne doivent pas être nettoyées au moyen d’éponges métalliques ou de produits récurants ou abrasifs. Utilisez un produit non récurant, non abrasif, et frottez dans le sens de la structure de l’inox. Filtres à graisse métalliques Les filtres métalliques doivent être nettoyés une fois par mois (ou lorsque le système d’indication de saturation des filtres - si existant - l’indique) avec un détergent neutre, de préférence à la main, soit au lave-vaisselle, à basse température et en utilisant un programme court. Les filtres à graisse doivent être placés dans le lave-vaisselle avec l’ouverture vers le bas, afin que l’eau puisse s’en écouler. Lorsque des filtres à graisse en aluminium et noir sont mis au lave-vaisselle, les produits de nettoyage les ternissent. Ce phénomène est normal et n’influence pas leur fonctionnement. ENTRETIENFR 9 Panneaux en verre Les panneaux en verre ne doivent pas être nettoyés dans le lave- vaisselle pour éviter de causer des différences de couleurs. Les panneaux en verre doivent être lavés à la main à l’aide d’une solution savonneuse. Filtre à graisse Elimination des filtres Inclinez le panneau avant vers le bas. Appuyez sur la fermeture du filtre à graisse et inclinez le filtre à graisse vers l’avant pour l’ôter.
Fig. 6 Fig. 7 Fig. 8 Fig. 5 Lors du remplacement, assurez-vous que les pattes de positionnement du siège arrière sont correctement insérées dans les renfoncements avant de cliquer le filtre sur le côté de la poignée. Filtres à charbon Remplacement des filtres à charbon Vous devez utiliser le filtre à charbon lorsque la hotte n’est raccordée à aucun conduit. Remarque :
- Le filtre à charbon actif régénérable peut être lavé à la main ou au lave-vaisselle à une température maximale de 65 °C. Le lavage doit être effectué sans vaisselle et sans détergent. N’utilisez pas de détergents ! ENTRETIENFR 10
- Retirez l’excès d’eau. Veillez à ne pas abîmer le filtre.
- Laissez sécher le filtre au four pendant au moins 1 heure à une température maximale de 80 °C. Les filtres doivent être remplacés au plus tard après 3 ans (ou lorsque les filtres sont endommagés ou les filtres ne fonctionne plus correctement).
- Il est important que les filtres à graisse et le filtre à charbon actif régénérable soient bien secs avant de les installer. Placez le filtre à charbon
- Ouvrez le panneau avant et enlevez le filtre à graisse.
- Placer le filtre à charbon actif au milieu dans le capot du moteur et tourner.
Fig. 6 Fig. 7 Fig. 8 Fig. 5 Le fonctionnement :
- L’utilisation de filtre à charbon produit plus de bruit que l’utilisation de la hotte aspirante avec une évacuation.
- Le fonctionnement de filtre à charbon est optimal à un régime moteur inférieur. Évitez donc d’utiliser la vitesse intensif.
- Veillez au bon traitement de l’ancien filtre à charbon, éliminez-le avec les déchets résiduels. Éclairage Cette hotte est équipée d’un système d’éclairage. Ce système d’éclairage doit être remplacé par un technicien agréé. N’essayez pas de le remplacer vous-même. La lampe intégrée à cet appareil ménager sert uniquement à l’éclairer. Elle n’est pas faite pour éclairer la pièce d’une maison. ENTRETIENFR 11 INSTALLATION Généralités Le raccordement électrique de cet appareil doit être effectué par un installateur agréé, qui connaît et applique les normes de sécurité en vigueur. Cet appareil est conformément aux directives Européens. Important:
- La distance entre le point le plus bas de la hotte aspirante et la plaque de cuisson doit être d’au moins 65 cm. Sur les taques de cuisson électriques, céramique ou à induction, cette distance doit être d’au moins 45 cm.
- Si la hotte est raccordée à un conduit d’évacuation existant, aucun autre appareil électroménager ne doit être raccordé au même conduit (exemples : chauffe-eau, poêle).
- Ne pas oublier les règlements locaux en vigueur concernant l’aération des appareils à gaz.
- Un conduit d’évacuation court et un nombre limité de coudes assurent un meilleur fonctionnement de la hotte.
- Avant de commencer à percer, assurez vous qu’il ne passe pas de conduites à l’endroit choisi.
- Le tuyau de connexion a un diamètre de 120, 125 ou de 150 mm. Il est préférable d’équiper le tuyau d’évacuation du plus grand diamètre.
- Le matériel d’installation livré avec la hotte en question, est approprié pour des murs en béton renforcé et en briques. Certains types de murs demanderont des chevilles et des vis spéciales.FR 12 INSTALLATION Connexion électrique Cet appareil a été fabriqué suivant la classe I ; cela signifie qu’il doit être relié à la terre. Il faut s’assurer que la tension du réseau correspond à la valeur indiquée à la plaque signalétique de la hotte. La connection avec le réseau électrique doit être éxécutée comme suit: BRUN = Phase L BLEU = Phase N VERT/JAUNE = Terre Cette hotte aspirante est équipée d’une fiche de raccordement. Installez la hotte de manière à ce que la prise soit accessible. Placez la prise murale de préférence hors de vue et derrière la gaine décorative. Attention: Pour le branchement fixe, veillez à ce que le câble d’alimentation soit muni d’un interrupteur omnipolaire avec une distance de contact d’au moins 3 mm. Attention! Avant de rebrancher le circuit de la hotte à l’alimentation électrique et d’en vérifier le fonctionnement correct, contrôlez toujours que le câble d’alimentation soit monté correctement. La hotte est pourvue d’un câble d’alimentation spécial; en cas de détérioration du câble, en demander un neuf au service d’assistance technique. max. 1400 mm Montage de la hotte cheminée Les dernières pages de ce mode d’emploi indiquent les étapes de montage de la hotte cheminée.FR 13 ENVIRONNEMENT Que faire de l’emballage et de l’appareil usé Des matériaux durables ont été utilisés pour la fabrication de cet appareil. Il doit être mis au rebut de façon appropriée à la fin de son cycle de vie. Les pouvoirs publics peuvent vous fournir des informations à ce sujet. L’emballage de l’appareil est recyclable. Les matériaux suivants ontétéutilisés:
- feuille de polyéthylène (PE);
