GEBRUIKSAANWIJZING BSSA971RVS Pelgrim

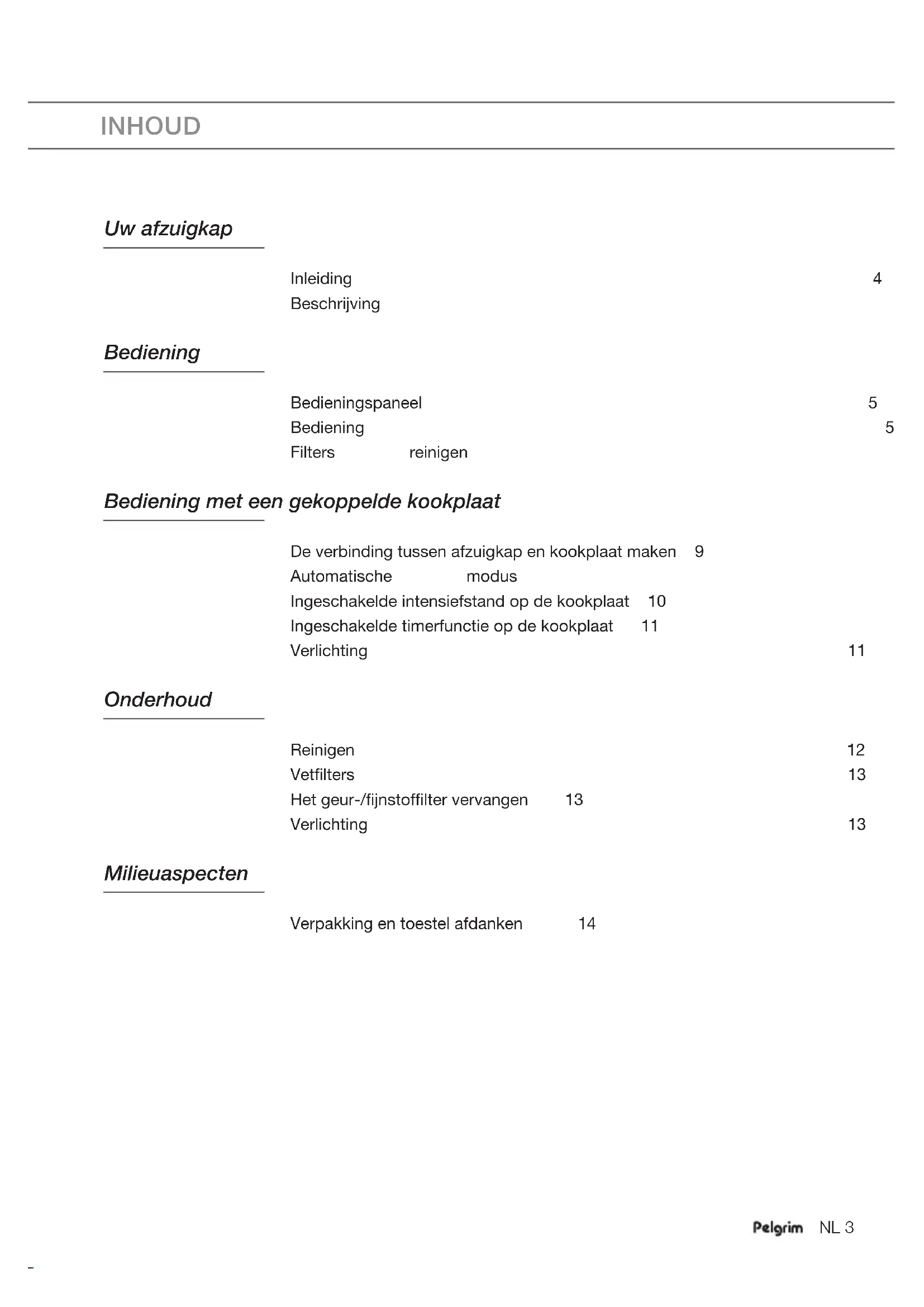

Instructions for use 3 - 14 Gebruikte pictogrammen / Pictogrammes utilisés Verwendete Piktogramme / Pictograms used Belangrijke informatie / Important à savoir / Wichtiger Hinweis / Important information Handig om te weten / Bon à savoir / Tipp / Nice to knowNL 3 INHOUD Uw afzuigkap Inleiding 4 Beschrijving 4 Bediening Bedieningspaneel 5 Bediening 5 Filters reinigen 8 Bediening met een gekoppelde kookplaat De verbinding tussen afzuigkap en kookplaat maken 9 Automatische modus 10 Ingeschakelde intensiefstand op de kookplaat 10 Ingeschakelde timerfunctie op de kookplaat 11 Verlichting 11 Onderhoud Reinigen 12 Vetfilters 13 Het geur-/fijnstoffilter vervangen 13 Verlichting 13 Milieuaspecten Verpakking en toestel afdanken 14NL 4 Inleiding Gefeliciteerd met uw keuze voor deze afzuigkap van Pelgrim. In het ontwerp van dit product heeft eenvoudige bediening en optimale gebruiksvriendelijkheid centraal gestaan. Deze afzuigkap beschikt over AutoAir functionaliteit. Via een kookplaat met AutoAir functie kan de afzuiging op 3 verschillende manieren aangestuurd worden; handmatig, semi-automatisch en volledig automatisch. Kies de manier die het beste bij u past. Uiteraard is er altijd de mogelijkheid om de instellingen zelf aan te passen. In deze handleiding leest u hoe u dit toestel het best kunt gebruiken. Naast informatie over de bediening, vindt u hier ook achtergrondinformatie die u tijdens het gebruik van het toestel van pas kan komen. Lees eerst de separate veiligheidsinstructies voordat u het toestel gebruikt. Lees deze handleiding door voordat u het toestel in gebruik neemt, en berg de handleiding daarna veilig op voor toekomstig gebruik. Op onze website kunt u de meest recente versie van de gebruiksaanwijzing vinden. UW AFZUIGKAPNL 5 BEDIENING Bedieningspaneel De extra AutoAir functies die beschikbaar zijn als er een verbinding is gemaakt met een kookplaat, worden in een apart hoofdstuk beschreven (zie ‘Bediening met een gekoppelde kookplaat’).

1. Ventilator in- en uitschakelen en toetsvergrendeling

4. Snelheid 3 en intensiefstand (Boost)

5. Automatische modus

6. In- en uitschakelen en dimmen verlichting

7. Timerfunctie/Clean Air-functie

Let op! Als uw afzuigkap is uitgerust met een geur-/fijnstoffilter, moet u de geur-/fijnstoffilterindicatie activeren. Dit staat beschreven in ‘Filters reinigen’. Bediening Afzuiging in- en uitschakelen

1. Kies de gewenste afzuiginstelling door op de desbetreffende

snelheidstoets te drukken. De afzuigkap wordt ingeschakeld. De aan-/uittoets en de snelheidstoets lichten op.

2. Druk kort op de aan-/uittoets.

De afzuigkap wordt uitgeschakeld.NL 6 BEDIENING Intensiefstand (Boost) inschakelen De afzuigkap is ingeschakeld.

1. Druk gedurende drie seconden op snelheidstoets 3.

De intensiefstand (booststand ‘B’) blijft zes minuten ingeschakeld. De aan-/uittoets licht op en tijdens deze periode knippert snelheidstoets 3. Na deze periode wordt de oorspronkelijk ingestelde afzuigcapaciteit geactiveerd.

2. Druk op de aan-/uittoets of op een andere snelheidstoets om de

intensiefstand voortijdig te beeindigen. Verlichting in- en uitschakelen

1. Druk kort op de verlichtingstoets.

De verlichtingstoets licht op. De verlichting gaat op maximale sterkte branden.

2. Houd de verlichtingstoets ongeveer drie seconden ingedrukt

omdeverlichting te dimmen.

3. Druk kort op de verlichtingstoets om de maximale verlichting

4. Als u de gedimde verlichting wilt uitschakelen, houdt u de

verlichtingstoets ongeveer drie seconden ingedrukt.

5. Als u de verlichting in de maximale stand wilt uitschakelen,

druktukort op de verlichtingstoets. Bij het inschakelen van een gekoppelde kookplaat gaat altijd de verlichting van de afzuigkap automatisch aan. Via de kookplaat kunt u de lichtsterkte van de afzuigkap traploos instellen. Bij het uitschakelen van een gekoppelde kookplaat blijft de verlichting aan. Zet handmatig de verlichting uit met de verlichtingstoets op uw AutoAir kookplaat of via uw afzuigkap.NL 7 Timer inschakelen

1. Druk kort op de timertoets.

De timertoets en de snelheidstoets lichten op. De afzuigkap schakelt na 15 minuten automatisch uit. Als de verlichting aan is, wordt deze automatisch uitgeschakeld alsde timer afloopt.

2. U kunt de timerfunctie tussendoor uitschakelen door nogmaals

opde timertoets te drukken. In de intensiefstand kunt u de timerfunctie niet inschakelen. Clean Air-functie: Met de Clean Air-functie ververst u de lucht in de keuken gedurende maximaal 24 uur.

1. Schakel de afzuigkap uit door op de aan-/uittoets te drukken.

2. Schakel de verlichting uit door op de verlichtingstoets te drukken.

3. Houd de timertoets ongeveer drie seconden ingedrukt.

De afzuigkap schakelt automatisch gedurende ieder uur 10 minuten in op de laagste afzuigstand. Tijdens die periode brandt de aan-/uittoets continu en knipperen snelheidstoets 1 en de timertoets.

4. U kunt de Clean Air-functie tussendoor uitschakelen door de

timertoets in te drukken of door de afzuigkap uit te schakelen door op de aan-/uittoets te drukken. In de Intensiefstand of als de timer is ingeschakeld, kunt u de Clean Air-functie niet inschakelen. Toetsvergrendeling Met de toetsvergrendeling kunt u de toetsen vergrendelen tijdens hetreinigen of als kinderbeveiliging.

1. Schakel de afzuigkap uit door op de aan-/uittoets te drukken.

2. Houd de aan/uit-toets ongeveer drie seconden ingedrukt totdat alle

toetsen van rechts naar links knipperen. Alle toetsen zijn nu vergrendeld.

3. Als u de vergrendeling wilt opheffen, houdt u de aan-/uittoets

opnieuw ongeveer drie seconden ingedrukt. BEDIENINGNL 8 Filters reinigen Verzadiging vet- en geur-/fijnstoffilters De filters moeten worden gereinigd of vervangen als de filterindicatortoets knippert. Vetfilter Na 100 bedrijfsuren gaan snelheidstoets 1 en de filterindicatortoets knipperen.

• Reinig dan de vetfilters. Geur-/fijnstoffilter Na 200 bedrijfsuren gaan snelheidstoets 2 en de filterindicatortoets knipperen.

• Vervang het geur-/fijnstoffilter. Reset de filterindicator

1. Schakel de afzuigkap uit door op de aan-/uittoets te drukken.

2. Schakel de verlichting uit door op de verlichtingstoets te drukken.

3. Reset het geheugen: druk gedurende drie seconden op

snelheidstoets 1. Alle toetsen knipperen drie maal. Als uw afzuigkap is uitgerust met een geur-/fijnstoffilter, moet u de geur-/fijnstoffilterindicatie activeren. Geur-/fijnstoffilterindicatie inschakelen (indien nodig)

1. Schakel de afzuigkap uit door op de aan/uit-toets te drukken.

2. Schakel de verlichting uit door op de verlichtingstoets te drukken.

3. Druk gedurende drie seconden op snelheidstoets 2 totdat alle

toetsen tweemaal oplichten. De geur-/fijnstoffilter indicatie is geactiveerd. Geur-/fijnstoffilterindicatie uitschakelen

1. Schakel de afzuigkap uit door op de aan/uit-toets te drukken.

2. Schakel de verlichting uit door op de verlichtingstoets te drukken.

3. Druk gedurende drie seconden op snelheidstoets 2 totdat alle

toetsen eenmaal oplichten. De geur-/fijnstoffilter indicatie is gedeactiveerd. BEDIENINGNL 9 De verbinding tussen afzuigkap en kookplaat maken De verbinding met een AutoAir kookplaat is standaard niet actief. De verbinding met de kookplaat moet eerst gemaakt worden. Er moet gelijktijdig een instelling in de kookplaat gedaan worden om de koppeling tot stand te brengen; zie hiervoor de handleiding van de kookplaat. Kijk op onze website voor de volledige reeks kookplaten die verbonden kunnen worden aan uw afzuigkap. Verbinding maken

1. Zet de afzuigkap en de verlichting uit.

2. Druk gedurende drie seconden op de automatische modus toets.

De automatische modus toets, de verlichtingstoets, de timer toets en de filterindicatortoets gaan gelijktijdig knipperen gedurende maximaal twee minuten. Activeer op uw kookplaat de koppelingsmodus in het gebruikersmenu (zie de handleiding van uw kookplaat). De verbinding met de kookplaat wordt gemaakt.

3. Het maken van de verbinding is gelukt als de automatische modus

toets, de verlichtingstoets, de timer toets en de filterindicatortoets continu branden gedurende twee seconden. Als binnen twee minuten de automatische modus toets, de verlichtingstoets, de timer toets en de filterindicatortoets uitgaan, is het maken van de verbinding niet gelukt. Herhaal de procedure. Indien nodig, wis het geheugen van de afzuigkap (zie ‘Verbinding verbreken’). Verbinding verbreken

1. Zet de afzuigkap en de verlichting uit.

2. Druk gedurende drie seconden op de filterindicatortoets.

De automatische modus toets, de verlichtingstoets, de timer toets en de filterindicatortoets knipperen gelijktijdig vijf keer. De verbinding met de kookplaat is verbroken.

BEDIENING MET EEN GEKOPPELDE KOOKPLAATNL 10

Automatische modus De kookplaat kan de afzuiging van de afzuigkap op 3 verschillende manieren aansturen; handmatig, semi-automatisch en volledig automatisch. De automatische instelling is voor de gebruiker die wil dat de afzuiging automatisch aanpast wordt aan de intensiteit van het koken. De afzuiging start automatisch zodra een kookzone actief is en de afzuiging is afhankelijk van het gebruik van de kookplaat. Als de kookplaat uitgeschakeld wordt, werkt de afzuiging nog gedurende 10 minuten en stopt dan automatisch. In de automatische modus kan door de kookplaat voor deze afzuigkap alleen snelheid 1 of snelheid 2 ingeschakeld worden. Automatische modus in-/uitschakelen op de afzuigkap De toets voor de automatische modus op de afzuigkap brandt uitsluitend als de kookplaat actief is èn ingesteld is op de automatische modus. De afzuigkap is ingeschakeld en op de kookplaat is de automatische modus actief.

1. Druk kort op de automatische modus toets.

De automatische modus toets gaat branden; de automatische modus op uw afzuigkap is nu ingeschakeld.

2. Druk kort op de automatische modus toets.

De automatische modus toets gaat uit; de automatische modus op uw afzuigkap is uitgeschakeld. Ingeschakelde intensiefstand op de kookplaat Als de intensiefstand voor de afzuigkap is ingesteld op de kookplaat, schakelt deze na zes minuten automatisch terug naar snelheid 3.

BEDIENING MET EEN GEKOPPELDE KOOKPLAATNL 11

Ingeschakelde timerfunctie op de kookplaat Als de timer voor de afzuigkap is ingesteld op de kookplaat, zal de afzuigkap na het uitschakelen van de kookplaat nog blijven werken op snelheid 1 (volgens de weergegeven countdown tijd) totdat de ingestelde tijd verstreken is. Verlichting Bij het inschakelen van een gekoppelde kookplaat gaat altijd de verlichting van de afzuigkap automatisch aan. Via de kookplaat kunt u de lichtsterkte van de afzuigkap traploos instellen. Bij het opnieuw gebruiken van de kookplaat (nadat de kookplaat is uitgeschakeld), gaat de verlichting aan op de vooraf ingestelde lichtsterkte. Bij het uitschakelen van een gekoppelde kookplaat blijft de verlichting aan. Zet handmatig de verlichting uit met de verlichtingstoets op uw AutoAir kookplaat of via uw afzuigkap.

BEDIENING MET EEN GEKOPPELDE KOOKPLAATNL 12

Reinigen Belangrijk! Sluit vóór ieder onderhoud eerst de elektriciteit van de afzuigkap af door de stekker uit het stopcontact te nemen of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel aan de binnen- als buitenzijde (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen geen schuurmiddelen. Gebruik geen alcohol! Belangrijk! Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kandittot brand leiden. Volg deze aanwijzingen beslist op! De fabrikant is niet aansprakelijk voor schade aan de kap of schade door brand die het gevolg is van ondeskundig onderhoud of niet opvolgen van debovengenoemde veiligheidsvoorschriften. Afzuigkap Reinig de afzuigkap met een sopje en een zachte doek. Daarnamet schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van deafzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft. Roestvrijstalen afzuigkappen Behandel roestvrijstalen afzuigkappen niet met schuursponsjes of andere schuurmiddelen. Behandel na met een niet-schurend, niet-polijstend middel en poets met de nerf van het roestvrij staal mee. Metalen vetfilters Metalen filters moeten eenmaal per maand worden gereinigd (of als de reinigingsindicatie – indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet. ONDERHOUDNL 13 Vetfilters Vetfilters verwijderen

1. Schakel de motor en de verlichting uit.

2. Verwijder de vetfilters uit de afzuigkap door aan de speciale

handgreep te trekken. Het geur-/fijnstoffilter vervangen

1. Verwijder de vetfilters.

2. Bevestig het geur-/fijnstoffilter. Plaats de nokjes van het geur-/

fijnstoffilter in de daarvoor bestemde opening.

3. Plaats de vetfilters.

• Gebruik een geur-/fijnstoffilter als de afzuigkap niet is aangesloten op een afvoerkanaal.

• Bij toepassing van een geur-/fijnstoffilter ontstaat er meer geluid dan bij het gebruik van de afzuigkap met een afvoer.

• De werking van een geur-/fijnstoffilter is optimaal bij een lagere motorsnelheid. Vermijd daarom de intensiefstand.

• Het geur-/fijnstoffilter zal na min of meer langdurig gebruik uiteindelijk verzadigd raken, afhankelijk van de manier van koken en de regelmaat waarmee het vetfilter wordt gereinigd.

• Vervang het geur-/fijnstoffilter als dit door de filterindicator wordt aangegeven.

• Het geur-/fijnstoffilter moet minimaal elk jaar worden vervangen.

• Geur-/fijnstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd koolstof is niet milieuvriendelijk, vervang het filter tijdig. Verlichting Deze afzuigkap is uitgevoerd met een lichtsysteem. Dit lichtsysteem mag alleen vervangen worden door een erkend installateur. Vervang het niet zelf. De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor verlichting van dit apparaat. De lamp is niet geschikt voor de verlichting van een huishoudelijke ruimte. ONDERHOUDNL 14 MILIEUASPECTEN Verpakking en toestel afdanken Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hierover informatie verschaffen. De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
