GEBRUIKSAANWIJZING ISWA0961WIT Pelgrim

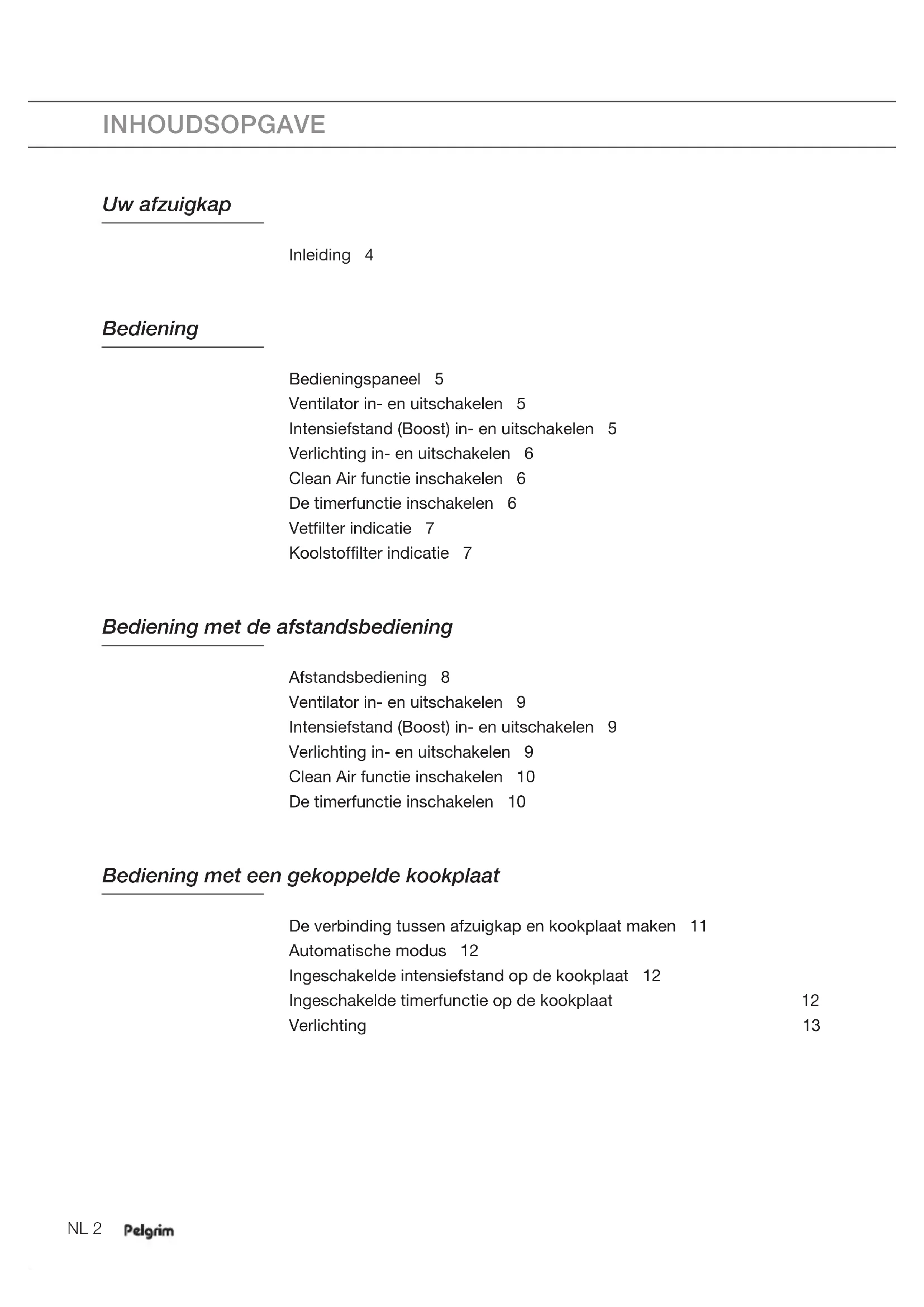

ISWA0960 ---INHOUDSOPGAVE Uw afzuigkap Inleiding 4 Bediening Bedieningspaneel 5 Ventilator in- en uitschakelen 5 Intensiefstand (Boost) in- en uitschakelen 5 Verlichting in- en uitschakelen 6 Clean Air functie inschakelen 6 De timerfunctie inschakelen 6 Vetfilter indicatie 7 Koolstoffilter indicatie 7 Bediening met de afstandsbediening Afstandsbediening 8 Ventilator in- en uitschakelen 9 Intensiefstand (Boost) in- en uitschakelen 9 Verlichting in- en uitschakelen 9 Clean Air functie inschakelen 10 De timerfunctie inschakelen 10 Bediening met een gekoppelde kookplaat De verbinding tussen afzuigkap en kookplaat maken 11 Automatische modus 12 Ingeschakelde intensiefstand op de kookplaat 12 Ingeschakelde timerfunctie op de kookplaat 12 Verlichting 13 NL 2NL 3 INHOUDSOPGAVE Onderhoud Reinigen 14 Afzuigkap 14 Roestvrijstalen schouwkappen 14 Metalen vetfilters 14 Vetfilters verwijderen 15 Het koolstoffilter vervangen 15 Verlichting 15 Milieuaspecten Verpakking en toestel afdanken 16 Gebruikte pictogrammen Belangrijke informatie Handig om te weten / Bon à savoir / Tipp / Nice to knowNL 4 Inleiding Gefeliciteerd met uw keuze voor deze afzuigkap van Pelgrim. In het ontwerp van dit product heeft eenvoudige bediening en optimale gebruiksvriendelijkheid centraal gestaan. Deze afzuigkap beschikt over AutoAir functionaliteit. Via een kookplaat met AutoAir functie kan de afzuiging op 3 verschillende manieren aangestuurd worden; handmatig, semi-automatisch en volledig automatisch. Kies de manier die het beste bij u past. Uiteraard is er altijd de mogelijkheid om de instellingen zelf aan te passen. In deze handleiding leest u hoe u dit toestel het best kunt gebruiken. Naast informatie over de bediening, vindt u hier ook achtergrondinformatie die u tijdens het gebruik van het toestel van pas kan komen. Lees eerst de separate veiligheidsinstructies voordat u het toestel gebruikt. Lees deze handleiding door voordat u het toestel in gebruik neemt, en berg de handleiding daarna veilig op voor toekomstig gebruik. Op onze website kunt u de meest recente versie van de gebruiksaanwijzing vinden. UW AFZUIGKAPNL 5 BEDIENING Bedieningspaneel De extra AutoAir functies die beschikbaar zijn als er een verbinding is gemaakt met een kookplaat, worden in een apart hoofdstuk beschreven (zie ‘Bediening met een gekoppelde kookplaat’). A B C D E A. Verlichtingstoets en timerfunctie B. Aan-/uittoets (Snelheid 1) C. Snelheidstoets 2 en Clean Air functie D. Snelheidstoets 3 en intensiefstand (Boost) E. Automatische modus toets Ventilator in- en uitschakelen

1. Kies de gewenste afzuiginstelling door op de desbetreffende toets te drukken.

▷ De afzuigkap wordt ingeschakeld. ▷ Het indicatielampje op de toets geeft aan welke stand gekozen is.

2. Druk kort op de aan-/uittoets.

▷ De afzuigkap wordt uitgeschakeld. Intensiefstand (Boost) in- en uitschakelen De afzuigkap is ingeschakeld.

1. Druk gedurende drie seconden op snelheidstoets 3.

▷ De intensiefstand wordt ingeschakeld. ▷ Het indicatielampje op de toets knippert. ▷ De intensiefstand schakelt automatisch uit na 6 minuten. Na deze periode wordt de voorgaande ingestelde afzuigcapaciteit geactiveerd.

2. Druk op de aan-/uittoets of op een andere snelheidstoets om de intensiefstand voortijdig te

beeindigen.NL 6 BEDIENING Verlichting in- en uitschakelen

1. Druk kort op de verlichtingstoets.

▷ De verlichting gaat branden.

2. Als u de verlichting wilt uitschakelen, druktu weer kort op de verlichtingstoets.

Bij het inschakelen van een gekoppelde kookplaat gaat altijd de verlichting van de afzuigkap automatisch aan. Via de kookplaat kunt u de lichtsterkte van de afzuigkap traploos instellen. Bij het uitschakelen van een gekoppelde kookplaat blijft de verlichting aan. Zet handmatig de verlichting uit met de verlichtingstoets op uw AutoAir kookplaat, met de afstandsbediening of via uw afzuigkap. Clean Air functie inschakelen

1. Druk gedurende drie seconden op snelheidstoets 2.

▷ De Clean air functie is geactiveerd. ▷ De afzuigkap wordt 24 uur lang elk uur 10 minuten ingeschakeld. ▷ Het indicatielampje op de toets knippert tijdens het afzuigen. ▷ Na 10 minuten schakelt de afzuigkap uit en blijft het indicatielampje op de toets knipperen. ▷ De Clean Air functie kan niet gebruikt worden als de intensiefstand is geselecteerd. De timerfunctie inschakelen

1. Kies de gewenste afzuiginstelling door op de desbetreffende toets te drukken.

2. Druk gedurende drie seconden op de verlichtingstoets.

▷ De timer wordt ingeschakeld. ▷ Het indicatielampje op de toets met de gekozen snelheid knippert tijdens het afzuigen. ▷ De afzuigkap blijft 30 minuten ingeschakeld op de ingestelde stand. Daarna schakelt de afzuigkap uit. ▷ De timerfunctie kan niet gebruikt worden als de intensiefstand of de Clean Air functie is geselecteerd.NL 7 BEDIENING Vetfilter indicatie De indicatielampjes van snelheidstoets 2 en 3 branden continu na 100 uur gebruik van de afzuigkap ter aanduiding dat het vetfilter gereinigd moet worden. Vetfilter vervuilingsindicatie resetten De afzuigkap is uitgeschakeld.

1. Druk gedurende drie seconden op snelheidstoets 3.

▷ Alle indicatielampjes knipperen drie keer ter bevestiging. Koolstoffilter indicatie De indicatielampjes van snelheidstoets 2 en 3 gaan knipperen na 200 uur gebruik van de afzuigkap (indien de koolstoffilter vervuilingsindicatie is geactiveerd) ter aanduiding dat het koolstoffilter vervangen moet worden. Koolstoffilter vervuilingsindicatie aktiveren/deaktiveren

1. Schakel de verlichting in.

2. Activeer de koolstoffilter vervuilingsindicatie door de aan-/uittoets drie seconden ingedrukt

te houden. ▷ Alle indicatielampjes knipperen twee keer ter bevestiging.

3. Deactiveer de koolstoffilter vervuilingsindicatie door de aan-/uittoets drie seconden

ingedrukt te houden. ▷ Alle indicatielampjes knipperen één keer ter bevestiging. Koolstoffilter vervuilingsindicatie resetten De afzuigkap is uitgeschakeld.

1. Druk gedurende drie seconden op snelheidstoets 3.

▷ Alle indicatielampjes knipperen drie keer ter bevestiging.NL 8 Afstandsbediening De afstandsbediening vervangt de functies van het bedieningspaneel. De weergegeven symbolen zijn algemeen. Uw toestel kan andere symbolen hebben. De extra AutoAir functies die beschikbaar zijn als er een verbinding is gemaakt met een kookplaat, worden in een apart hoofdstuk beschreven (zie ‘Bediening met een gekoppelde kookplaat’). Druk vier seconden op de timertoets en Bluetoothtoets van de afstandsbediening. ▷ De LED signalering op de afstandsbediening knippert 4x rood. ▷ De afzuigkap is nu via de afstandsbediening te bedienen.

A. LED signalering (rood knipperend: batterij bijna leeg) B. Aan-/uittoets (Snelheid 1) C. Plus-toets D. Min-toets E. Intensieftoets/Automatische modus F. Verlichtingstoets G. Timertoets/Clean Air functie H. Bluetoothtoets

BEDIENING MET DE AFSTANDSBEDIENINGNL 9

Ventilator in- en uitschakelen

1. Druk kort op de aan-/uittoets.

▷ De afzuigkap wordt ingeschakeld. ▷ Het indicatielampje op de toets van de afzuigkap geeft aan welke stand gekozen is.

2. Kies de gewenste afzuiginstelling met de plus-toets of de min-toets.

3. Druk kort op de aan-/uittoets.

▷ De afzuigkap wordt uitgeschakeld. Intensiefstand (Boost) in- en uitschakelen De afzuigkap is ingeschakeld.

1. Druk kort op de intensieftoets.

▷ De intensiefstand wordt ingeschakeld. ▷ Het indicatielampje op de toets van de afzuigkap knippert. ▷ De intensiefstand schakelt automatisch uit na 6 minuten. Na deze periode wordt de voorgaande ingestelde afzuigcapaciteit geactiveerd.

2. Druk op de aan-/uittoets of op de intensieftoets om de intensiefstand voortijdig te

beeindigen. Verlichting in- en uitschakelen

1. Druk kort op de verlichtingstoets.

▷ De verlichting gaat op maximale sterkte branden.

2. Houd de verlichtingstoets ongeveer drie seconden ingedrukt omdeverlichting te dimmen.

3. Druk kort op de verlichtingstoets om de maximale verlichting teherstellen.

4. Als u de gedimde verlichting wilt uitschakelen, houdt u de verlichtingstoets ongeveer drie

5. Als u de verlichting in de maximale stand wilt uitschakelen, druktukort op de

verlichtingstoets. Bij het inschakelen van een gekoppelde kookplaat gaat altijd de verlichting van de afzuigkap automatisch aan. Via de kookplaat kunt u de lichtsterkte van de afzuigkap traploos instellen. Bij het uitschakelen van een gekoppelde kookplaat blijft de verlichting aan. Zet handmatig de verlichting uit met de verlichtingstoets op uw AutoAir kookplaat, met de afstandsbediening of via uw afzuigkap.

Clean Air functie inschakelen

1. Druk gedurende drie seconden op de timertoets.

▷ De Clean air functie is geactiveerd. ▷ De afzuigkap wordt 24 uur lang elk uur 10 minuten ingeschakeld. ▷ Het indicatielampje op de toets van de afzuigkap knippert tijdens het afzuigen. ▷ Na 10 minuten schakelt de afzuigkap uit en blijft het indicatielampje op de toets van de afzuigkap knipperen. ▷ De Clean Air functie kan niet gebruikt worden als de intensiefstand is geselecteerd. De timerfunctie inschakelen

1. Kies de gewenste afzuiginstelling.

2. Druk kort op de timertoets.

▷ De timer wordt ingeschakeld. ▷ Het indicatielampje op de toets van de afzuigkap met de gekozen snelheid knippert tijdens het afzuigen. ▷ De afzuigkap blijft 30 minuten ingeschakeld op de ingestelde stand. Daarna schakelt de afzuigkap uit. ▷ Gedurende deze 30 minuten kunt u tussentijds de afzuiginstelling aanpassen. ▷ De timerfunctie kan niet gebruikt worden als de intensiefstand of de Clean Air functie is geselecteerd.NL 11 De verbinding tussen afzuigkap en kookplaat maken De verbinding met een AutoAir kookplaat is standaard niet actief. De verbinding met de kookplaat moet eerst gemaakt worden. Er moet gelijktijdig een instelling in de kookplaat gedaan worden om de koppeling tot stand te brengen; zie hiervoor de handleiding van de kookplaat. Kijk op onze website voor de volledige reeks kookplaten die verbonden kunnen worden aan uw afzuigkap. Verbinding maken

1. Zet de afzuigkap en de verlichting uit.

2. Druk gedurende drie seconden op de verlichtingstoets op de afzuigkap.

▷ De indicatielampjes op de aan-/uittoets en snelheidstoets 2 van de afzuigkap gaan gelijktijdig knipperen gedurende maximaal twee minuten.

3. Activeer nu op uw kookplaat de koppelingsmodus in het gebruikersmenu. Kies daarvoor de

modus U9-1 (U9-0 = geen verbinding en U9-1 = verbinding met afzuigkap). ▷ Het maken van de verbinding is gelukt als de indicatielampjes op de aan-/uittoets en snelheidstoets 2 van de afzuigkap continu branden gedurende twee seconden. ▷ De afzuigkap is nu via de kookplaat te bedienen.

4. Druk nu vier seconden gelijktijdig op de timertoets en Bluetoothtoets van de

afstandsbediening. ▷ De LED signalering op de afstandsbediening knippert 4x rood. ▷ De afzuigkap is nu via de kookplaat en de afstandsbediening te bedienen. Als binnen twee minuten de indicatielampjes op de aan-/uittoets en snelheidstoets 2 van de afzuigkap uitgaan, is het maken van de verbinding niet gelukt. Herhaal de procedure. Indien nodig, wis het geheugen van de afzuigkap (zie hieronder ‘Verbinding verbreken’). Verbinding verbreken

1. Zet de afzuigkap en de verlichting uit.

2. Druk gedurende drie seconden op de aan-/uittoets van afzuigkap.

▷ De indicatielampjes op de aan-/uittoets en snelheidstoets 2 van de afzuigkap knipperen gelijktijdig vijf keer. ▷ De verbinding van de afzuigkap met de kookplaat is nu verbroken.

BEDIENING MET EEN GEKOPPELDE KOOKPLAATNL 12

Automatische modus De kookplaat kan de afzuiging van de afzuigkap op 3 verschillende manieren aansturen; handmatig, semi-automatisch en volledig automatisch. De automatische instelling is voor de gebruiker die wil dat de afzuiging automatisch aanpast wordt aan de intensiteit van het koken. De afzuiging start automatisch zodra een kookzone actief is en de afzuiging is afhankelijk van het gebruik van de kookplaat. Als de kookplaat uitgeschakeld wordt, werkt de afzuiging nog gedurende 10 minuten en stopt dan automatisch. In de automatische modus kan door de kookplaat voor deze afzuigkap alleen snelheid 1 of snelheid 2 ingeschakeld worden. Automatische modus in-/uitschakelen op de afzuigkap Het indicatielampje voor de automatische modus op de afzuigkap brandt uitsluitend als de kookplaat actief is èn ingesteld is op de automatische modus. De afzuigkap is ingeschakeld en op de kookplaat is de automatische modus actief.

1. Druk kort op de automatische modus toets van de afzuigkap of druk gedurende drie

seconden op de intensieftoets van de afstandsbediening. ▷ Het indicatielampje op de automatische modus toets van de afzuigkap gaat branden; de automatische modus op uw afzuigkap is nu ingeschakeld.

2. Druk kort op de automatische modus toets van de afzuigkap of druk gedurende drie

seconden op de intensieftoets van de afstandsbediening. ▷ Het indicatielampje op de automatische modus toets van de afzuigkap gaat uit; de automatische modus op uw afzuigkap is uitgeschakeld. Ingeschakelde intensiefstand op de kookplaat Als de intensiefstand voor de afzuigkap is ingesteld op de kookplaat, schakelt deze na zes minuten automatisch terug naar snelheid 3. Ingeschakelde timerfunctie op de kookplaat Als de timer voor de afzuigkap is ingesteld op de kookplaat, zal de afzuigkap na het uitschakelen van de kookplaat nog blijven werken op snelheid 1 (volgens de weergegeven countdown tijd) totdat de ingestelde tijd verstreken is.

BEDIENING MET EEN GEKOPPELDE KOOKPLAATNL 13

Verlichting Bij het inschakelen van een gekoppelde kookplaat gaat altijd de verlichting van de afzuigkap automatisch aan. Via de kookplaat kunt u de lichtsterkte van de afzuigkap traploos instellen. Bij het opnieuw gebruiken van de kookplaat (nadat de kookplaat is uitgeschakeld), gaat de verlichting aan op de vooraf ingestelde lichtsterkte. Bij het uitschakelen van een gekoppelde kookplaat blijft de verlichting aan. Zet handmatig de verlichting uit met de verlichtingstoets op uw AutoAir kookplaat, met de afstandsbediening of via uw afzuigkap.

BEDIENING MET EEN GEKOPPELDE KOOKPLAATNL 14

Reinigen Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik geen producten die schuurmiddelen bevatten. Gebruik geen alcohol! Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen! De fabrikant is niet aansprakelijk voor schade aan de motor of schade ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften. Afzuigkap Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft. Roestvrijstalen schouwkappen Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere schuurmiddelen. Behandel na met een niet schurend, niet polijstend middel en poets met de structuur van het roestvrijstaal mee. Metalen vetfilters Metalen filters moeten eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet. ONDERHOUDNL 15 ONDERHOUD Vetfilters verwijderen Schakel de netspanning uit! Neem de stekker uit het stop contact of zet de schakelaar in de meterkast op nul. Open het paneel en verwijder het filter door aan de hiervoor bestemde hendel te trekken. Het koolstoffilter vervangen Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een afvoerkanaal. Afhankelijk van uw eigen situatie is er een recirculatievoorziening geïnstalleerd. Volg de instructie die van toepassing is voor deze voorziening. Verlichting Deze afzuigkap is uitgevoerd met een lichtsysteem. Dit lichtsysteem mag alleen vervangen worden door een erkend installateur. Vervang het niet zelf. De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor verlichting van dit apparaat. De lamp is niet geschikt voor de verlichting van een huishoudelijke ruimte.NL 16 Verpakking en toestel afdanken Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hierover informatie verschaffen. De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• CFK-vrij polystyreen (PS-hardschuim). Deze materialen dient u op verantwoorde wijze en conform de overheidsbepalingen af te voeren. Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft. Het apart inleveren van huishoudelijke apparaten voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid, en zorgt ervoor dat de materialen in deze apparaten kunnen worden teruggewonnen, waardoor in aanzienlijke mate kan worden bespaard op energie en grondstoffen. Verklaring van conformiteit Wij verklaren dat onze producten voldoen aan de toepasselijke Europese richtlijnen, normen en voorschriften, evenals aan alle vereisten in de normen waarnaar wordt verwezen. MILIEUASPECTENNL 17FR 2 Votre hotte d’aspiration Introduction 4 Utilisation Panneau de commande 5 Mise en marche et arrêt du ventilateur 5 Activation et deactivation du mode intensif 5 Allumage et extinction de l’éclairage 6 Activeé la fonction Clean Air 6 Activeé le minuteur 6 Indicateur de saturation du filtre à graisse 7 Indicateur de saturation du filtre à charbon actif 7 Utilisation avec la télécommande Télécommande 8 Mise en marche et arrêt du ventilateur 9 Activation et deactivation du mode intensif 9 Allumage et extinction de l’éclairage 9 Activeé la fonction Clean Air 10 Activeé le minuteur 10 Utilisation avec une table de cuisson connectée Établir la connexion entre la hotte aspirante et la table de cuisson 11 Mode automatique 12 Mode intensif activé sur la table de cuisson 12 Fonction de minuterie activée sur la table de cuisson 12 Éclairage 13 SOMMAIREFR 3 SOMMAIRE Entretien Nettoyage 14 Hotte d’aspiration 14 Hottes à cheminée en acier inoxydable 14 Filtres métalliques 14 Elimination des filtres à graisse 15 Remplacement des filtres à charbon 15 Éclairage 15 Aspects environnementaux Mise au rebut de l’appareil et de l’emballage 16 Pictogrammes utilisés Important à savoir Bon à savoirFR 4
