GEBRUIKSAANWIJZING S45MK1E5A PANASONIC

Lees deze gebruiksinstrumenties goed door voor u het apparaat gebruikt en bewaar ze voor toekomstig gebruik.

PORTUGUES

50~57

Hartelijk dank voor het aanschaffen van dit
Panasonic product.
Dit product is een commerciele
airconditioner binnenunit.
Installatie-instructies worden meegeverd.

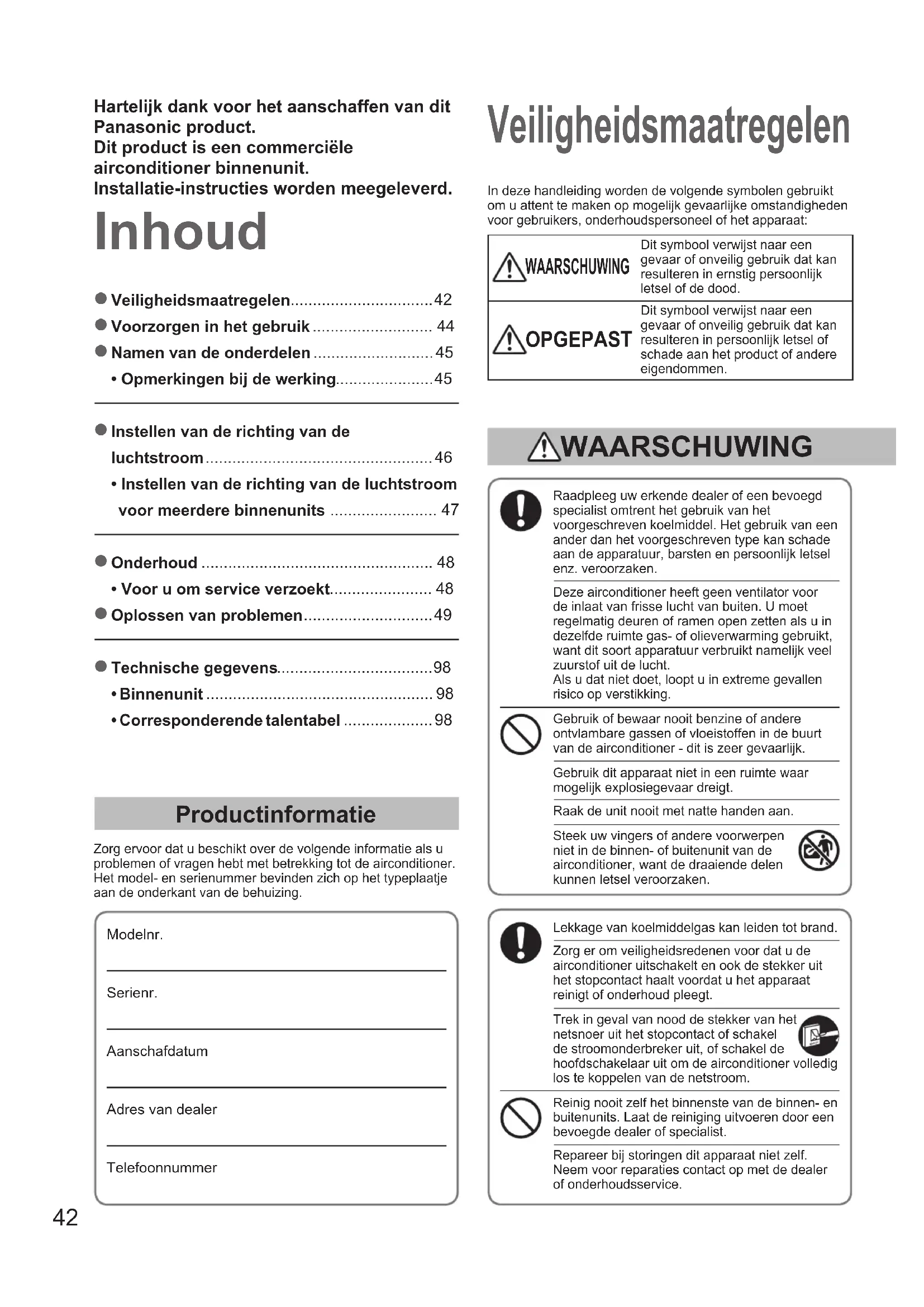

Inhoud

Veiligheidsmaatregelen 42
Voorzorgen in het gebruik 44
- Namen van de onderdelen 45
Opmerkingen bij de werkung 45

• Instellen van de richting van de luchtstroom 46

• Instellen van de richting van de luchtstroom voor meerdere binnenunits 47

Onderhoud 48
Voor u om service verzoekt 48
Oplossen van problemen 49

Zorg ervoor dat u beschikt over de volgende informatatie als u problemen of vragen hebt met betrekking tot de airconditioner. Het model- en serialnummer bevinden zich op het typeplaatje aan de onderkant van de behuizing.

Modelnr.

Serienr.

Aanschafdatum

Adres van dealer

Telefoonnummer

Veiligheidsmaatregelen

In deze handleiding worden de volgende symbolen gebruikt om u attent te makeen op möglichk gevaarlijke omstandigheden voor gebruikers, onderhoudspersoneel of het apparaat:

WAARSCHUWING

Dit symbol verwijst maar een gevaar of onveilig gebruik dat kan resulteren in ernstig persoonlijk letsel of de dood.

OPGEPAST

WAARSCHUWING

Raadpleeg uw erkende dealer of een bevoegt specialist omtrent het gebruik van het voorgeschreven koelmiddel. Het gebruik van een ander dan het voorgeschreten type kan schade aan de apparatuur, barsten en persoonlijk letsel enz. verroorzaken.

Deze airconditioner heeft geen ventilator voor de inlaat van frisse lucht van buiten. U要去 regelmatig deuren of ramen open zetten als u in bezelfde ruimte gas- of olieverwarming gebruikt, want dit soort apparatuur verbruikt namelijk veel zuurstofuit de lucht. Als u dat Niet doet, loopt u in extreme geallen risico op verstikking.

Gebruik of bewaar nooit benzine of andere ontvlambare gassen of vloeistoffen in de buurt van de airconditioner - dit is zeer gevaarlijk.

Gebruik dit apparaat Niet in een ruimte waar可想而知Explosiegevaar dreigt.

Raak de unit nooit met natte handen aan.

Steen uw vingers of andere voorwerpen Niet in de binnen- of buitenunit van de airconditioner,want de draaiende delen konnen letsel veroorzaken.

Lekkage van koelmiddelgas kan leiden tot brand.

Zorg er om veiligheidsredenen voor dat u de airconditioner uitschakelt en ook de stekker uit het stopcontact haalt voordat u het apparaat reinigt of onderhoud pleegt.

Trek in geval van nood de stekker van het netsnoor uit het stopcontact of schakel de stroomonderbreker uit, of schakel de hoofdschakelaar uit om de airconditioner volledig los te koppelen van de netstroom.

Reinig nooit zich het binnenste van de binnen- en buitenunits. Laat de reiniging uitvoeren door een bevoegde dealer of specialist.

Repareer bij storingen dit apparaat Niet zich. Neem voor reparaties contact op met de dealer of onderhoudsservice.

Verboden

Dingen waar u op moet letten

• Lees deze gebruiksinstructies zorgvuldig door voordat u de airconditioner gebrukt. Neem contact op met uw dealer als u nog steeds problemen hebt.
• Deze airconditioner is ontworpen om te zorgen voor aangename omstandigheden in uw kamer of andere ruimte. Gebruik het apparaat alleen waarvoor het is bedoeld en zoals is beschreiben in deze gebruiksinstrumenties.

Zorg voor een apart stopcontact voor elke unit en zorg in elk afzonderlijke stroomleiding voor een stroomschakelaar, stroomonderbreker en aardlekschakelaar ter bescherming gegen overstroom.

Zorg voor een apart stopcontact voor elke unit en zorg ervoor dat conform de regelgeving voor elektrische bedrading er volledige ontkoppeling, dat wil ziggen een ontkoppeling van het stopcontact in alle polen, worden geimplementeerd in de vaste bedrading.

Ter voorkoming van möglichke gevaren vanwege defecte isolatie要去 de unit worden geaard.

Gebruik geen aangepaste snoeren, snoeren die gedeel worden met andere apparatuur, verlengsnoeren of snoeren die Niet aan de specifi caties voldoen om oververhitting en brand te vermijden.

Stop met het gebruiken van het product wanneer er een abnormaliteit/storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de stroomonderbreker uit. (Risico op rook/brand/elektrische schok)

Voorbeelden van abnormale situatuies/storingen:

• De aardlekschakelaar staat vaak door
• Het product start soms nicht wanner het worden ingeschakeld.
• De stroomtoevoer wordt soms verbroken bij verplaatsing van het netsnoer.
• Als het apparaat in bedrijf is, ruikt u een verbrande geur of hoort u een abnormaal geluid.
• De behuizing is verrormd of abnormal heet.
• Er lekt wateruit de binnenunit.
• Stroomsnoer of stekker wordt abnormaal heet.
• Ventilatorsnelheid kan nicht geregeld worden.
• De unit stopt onmiddelijk met werken, zelfs als deze ingeschakeld is om te werken.
• De ventilator stopt nicht, selbsts nicht als de unit stoot met werken.

Neem onmiddelijk contact op met uwplaatselijk dealer voor onderhoud/reparatie.

Ganietopdeunitzittenofstaan.Asludatweldoet,kuntu ervanafvallen.

OPGEPAST

Dit apparaat is bestemd voor gebruik door experts of geinstrueerde gebruikers in winkels, in de lichte industrié of in agrarische bedrijven, alsmede voor commercieel gebruik door leken.

Dit apparaat kan worden gebruikt door kinderen vanaf 8aar oud en personen met verminderde fysieke, geestelijkke, of waarnemingsvermogens, of personen met een gebrekkige ervaring of kennis, indien zich onder toezicht staan of afdoende instructie betreffende veilig gebruik van het apparaat hebben ontvangen en de.daaraan verbonden risico's begrijpen.

Zorg voor een minimale afstand van 1,5 mussen de unit en het brandalarm en de luchtuitlaat.

Zorg ervoor dat u de ruimte Niet te veel koelt of verwarmt als er baby's of invalide Personen aanwezig zich.

Schakel de airconditioner Niet in en uit via de hoofdstrooomschakelaar. Gebruik in plaats waarvan ON/OFF.

Steek geen voorwerpen in de luchtuitlaat van de buitenunit. Dit is gevaarlijk,ondat de ventilator met hoge snugheid draait.

Raak de luchtinlaat of de scherpe aluminium bladen van de buitenunit Niet aan. Als u dat wel doet, kunt u letsel oplopen.

Steek geen voorwerpen in de VENTILATORBEHUIZING. Als u dat wel doet, kunt u letsel oplopen en kan de unit beschadigd raken.

AANKONDIGING

Tijdens onweer kan de compressor soms stoppen. Dit is geen mechanische storing. De unit zar automatisch na enkele Minutes weer opstarten.
- De Engelse tekst bevat de oorspronkelijke instructies. Tekst in andere talen is een vertaling van de oorspronkelijke instructies.

Belangrijke informatatie over Het gebruikte koelmiddel

Dit product maakt gebruik van fl uorhoudende broeikasgassen die vallen onder het Verdrag van Kyoto. Laat deze gassen Niet ontsnappen in de atmosefer.

Afhankelijk van de toepasselijkte Europese of lokale regelgeving is het möglichk dat er periodieke inspecties op koelmiddellemikkage vereist zich. Neem contact op met uwplaatselijkde dealer vooreer informatie.

Voorzorgen in het gebruik

Installatie

We raden u aan deze airconditioner op de juiste wijze te soften installeren door bevoegde installmentmonteurs conform de installment-instructies die u bij de unit hebt ontvangen.
- Controller voor de installmentie of het voltage van de stroomvoorziening in uwuis of kantoor overeenkomt met het voltage op het typeplaatje.

WAARSCHUWING

Vermijd de volgende locaties voor de installment.

• Plekken met rook of ontvlambare gassen. Plekken met verzier hoge temperaturen, zoals broeikassen.
• Plekken met objekten die zeer veel warmte produceren.

Let op:

• Installeer de buitenunit Niet op plekken waar er direct zout water op kan spetteren, of in de buurt van minerale bronnen met zwavelhoudende lustt. (Om de airconditioner te beschermen gegen ernstige roest.)

Bedrading

Alle bedrading moet voldoen aan de lokale elektriciteitsregelgeving. (Raadpleeg uw dealer of een bevoegt elektricien voor details.)
Elke unit moet correct geaard+zijn met een aardedraad of via de bedrading van de stroomtoevoer.
- De bedradingClient to worden aangelegd door een bevoegdelektricien.

Voorbereiding voor gebruik

Schakel de stroom in 5 uur voor u het apparaat wilt gaan gebruiken.

(Om het opwarmen möglich te make).
Laat de stroom ingeschakeld (ON) staan voor continu gebruik.

OPMERKING

Trek de stekker van het netsnoer uit het stopcontact, of schakel de stroomonderbreker uit, of schakel de hoofdschakelaar uit om de airconditioner volledig los te koppelen van de netstroom als u het apparaat langere tjid Niet gebruikt.

Bedrijfsomstandigheden

Gebruik deze airconditioner binnen het volgende temperatuurbereik.

Buitenunit	Temperatuurbereik binnen	Temperatuurbereik buiten
mini (LE1-type)
Koelen	14°C ~25°C (*WBT)	10°C 46°C (*DBT)
Verwarmen 16°C 30°C (*DBT) -20°C 18°C (*WBT)
2WEG (ME1-type)
Koelen	14°C ~25°C (*WBT)	10°C 46°C (*DBT)
Verwarmen 16°C 30°C (*DBT) -25°C 15°C (*WBT)
3WEG (MF2-type)
Koelen	14°C ~25°C (*WBT)	10°C 46°C (*DBT)
Verwarmen 15°C ~30°C (*DBT)	20°C -18°C (*WBT)
Koelen & Verwarmen	-10°C	~24°C (*DBT)

*DBT: Droge-boltemperatuur

*WBT: Wet-bulb temperature, natte-boltemperatuur

Informatie voor gebruikers over inzamelen en verwijderen van oude apparatuur en gebruekte batterijen

Deze symbolen op de produits, verpakking en/of betekenen dat gebruikte elektrische en elektronische produits en batterijen nicht gemengdogensen worden met het gewone huishoudelike afval.

Breng voor een correcte behandeling, verwerking en recycling oude producten en gebruekte batterijenaar de daartoe aangewezen inzamelingspunten in overeenstemming met de nationale regelgeving op de betreffende locatie en de Richtlijnen 2002/96/EG en 2006/66/EG.

Door deze producten en batterijen op de juiste manier te verwijderen helpt u waardevolle hulpbronnen te conserveren en möglichke negatieve invloeden op de volksgezondheid en het milieu als gezolg van onjuiste afvalverwerking te voorkomen.

Voor meer informatie over het inzamelen en recyclen van oude producten en batterijen dient u contact op te nemen met uw gemeente, uw afvalverwerking of het verkooppunt waar u de items in kwestie gekocht hebt.

In overeenstemming met de geldende regelgeving op uw locatie+kunnen er sancties rusten op het incorrect verwijderen van dergelijk afval.

Voor zakelijk gebruikers in de Europese Unie Als u elektrische en elektronische apparatuur wilt verwijden, dient u contact op te nemen met uw dealer of leverancier vooreer informatie.

[Informatie over verwijdering in andere landen, buiten de Europese Unie]

Deze symbolen gelden alleen in de Europese Unie. Als u deze items wilt verwijderen, moet u contact opnemen met deplaatsiljke autoriteiten en vragen hoe u dat要去en.

Opmerking batterijsymbol (onderschrift dient alleen als voorbeeld):

Dit symbolism worden mogelijk gebrukt in combinatie met een chemische aanduiding. In een dergelijk geval voldoet dit aan de eisen uit de Richtlijn met betrekking tot het chemische middel in kwestie.

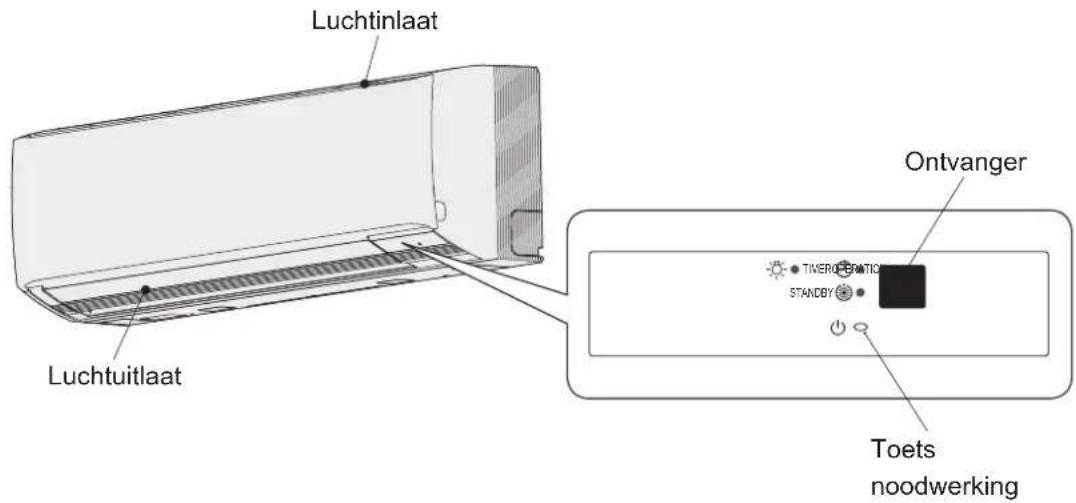

Namen van de onderdelen

BINNENUNIT

Optioneel

Draadloze afstandsbediening

Modelnr. CZ-RWSK2 (Type K1)

Draadloze timerafstandsbediening

Modelnr. CZ-RTC2

Voor alle binnenunits

Afstandsbediening met draad en hoge specifi caties

Modelnr. CZ-RTC3

Voor alle binnenunits

Lees de handleiding die worden meegeleverd met de afstandsbediening.

NEDERLANDS

Opmerkingen bij de werkinq

■ Verwarmingsprestaties

• Omdat deze airconditioner gebruik maakt van de buitenlucht voor de verwarming, zullen de verwarmingsprestaties minder worden wanner de buitentemperatuur te laag worden.

(Vanwege het warmtepompsysteme)

Gebruik in een dergelijk geval een ander verwarmingstoestel.

Ontdooien

• Dit apparaat kan beginnen met ontdooien om ijs dat zich in de buitenunit heeft gezormd te smelten.

① Het ontdooien begint: De ventilator van de binnenunit stopt (of gaat zeer langzaam draaien).

" (STANDBY) verschijnt.

② Na een paur minuten begint het toestel wee te verwarmen: De ventilator van de binnenunit za gestopt bijven (of zeer langzaam blijven draaien) tot de warmtewisselaar van de binnenunit voldoende is opgewarmd.

→“（STANDBY）wordgetoond.

③ Het ontdooien is maar: De ventilator van de binnenunit begint te werkken.

→“”（STANDBY）verdwijnt.

"DRY"-stand

Zodra in de ruimte de ingestelde temperatuur is bereikt, herhaalt de buitenunit automatisch de in- en uitschakelcyclus.
Wanneer de buitenunit worden uitgeschakeld, za de ventilator van de binnenunit ook stoppen. (Om te voorkomen dat de vochtigkeit in de ruimte wee stijgt.)
Wanner de kamertemperatuur waarschijnlijk het ingestelde niveau za bereiken, worden de ventilatorsnelheid automatisch ingesteld op "breeze" (briesje of zwak).
- De "DRY"-stand is nicht möglich als de buitentemperatuur 15 °C of lager is.

■ Als er een stroomstoring optreedt verwijl de unit in werking is

Wanneer de unit automatisch waar begint te werkken na een tijdelijke stroomstoring, zullen bezelfde instelleningen worden gebruikt als voor de stroomstoring.

Instellen van de richting van de luchtstroom

Dit gedeelte wordt beschreven in de handleiding die wordt meegeleverd met de afstandsbediening met timer (CZ-RTC2). Raadpleeg met betrekking tot de afstandsbediening met draad en hoge specifcations (CZ-RTC3) de handleiding die wordt meegeleverd met model CZ-RTC3.

Instellen van de beweging omhoog en omlaag van de richting van de luchtstroom

Gebruiken van de timerafstandsbediening

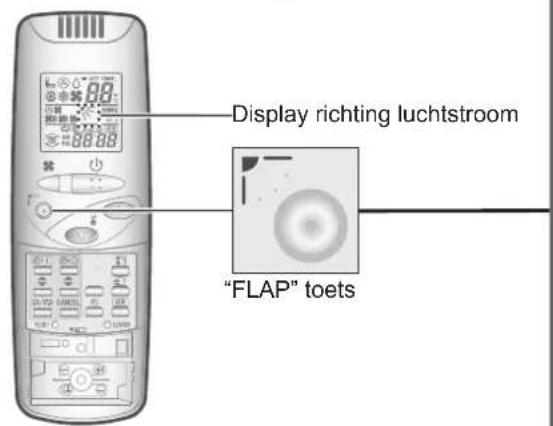

Gebruiken van de draadloze afstandsbediening

Aanbevolen verticale luchtstroomrichting

Zet het blad omlaag bij verwarmen. (Als het blad omhoog staat, kan de warme lucht de vloer Niet bereiken.)
Zet het blad omhoog bij koelen. (Als het blad omlaag staat, kan er condens op de vloer druppelen.)

HEAT COOL	DRY FAN
Aanbevolen	Aanbevolen	Vastgezet op deze positie

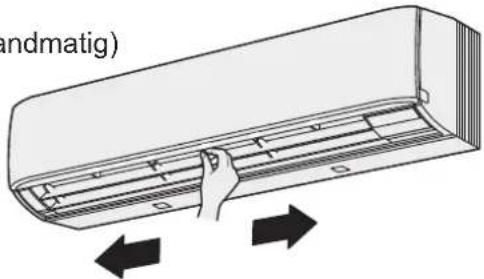

Stel de horizontale luchtstroomregelaars met de hand in.

■Instellen van de horizontale luchtstroomrichting (Handmatig)

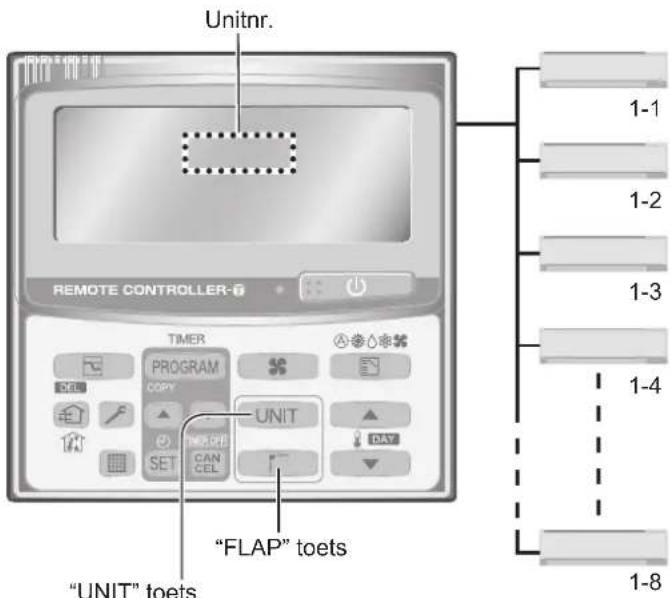

Instellen van de richting van de luchtstroom voor meerdere binnenunits (alleen met de timerafstandsbediening)

Wanner er meerdere binnenunits worden bediend met 1 afstandsbediening, kan de richting van de luchtstroom voor elke binnenunit afzonderlijk of voor alle binnenunits tegelijk worden ingesteld.

Er kuren maximaal 8 binnenunits worden aangesloten.

■ Wanneer de richting van de luchtstroom voor elke binnenunit afzonderlijk worden ingesteld

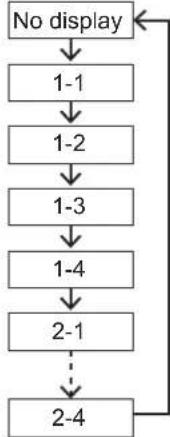

1 Druk op om het nummer van de unit die u wilt instellen te selecteren.

bjv.) 1 buitenunit en 8 binnenunits

bjv.)2 buitenunits en 4 binnenunits

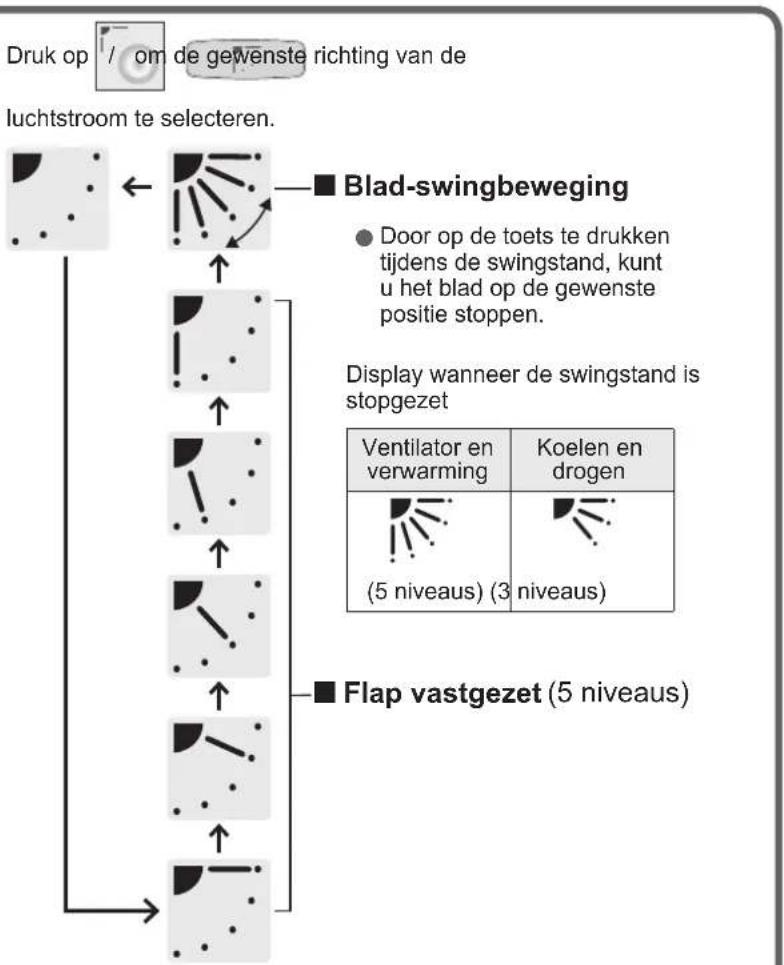

2 Druk op om de gewenste richting van de luchtstroom te selecteren.

■ Wonneer de richting van de luchtstroom voor alle binnenunits tegelijk worden ingesteld

1 Druk op en selecter No display

2 Druk op om de gewenste richting van de luchtstroom te selecteren.

Let op:

Zet het blad (verticale luchtstroomblad) dat via de afstandsbediening worden bediend nooit met uw handen in de gewenste positie.

Opmerking

• Wonneer de airconditioner worden UITgeschakeld, gaat het blad automatisch maar de dichte stand.
• Het blad (verticale luchtstroomblad) worden omhoog gezet als de standby-stand voor verwarming actief is.
• De swingstand begint nadat de standby-stand is afgelopen, maar zelfs in standby worden er "Swing" aangegeven op de afstandsbediening.

Tips voor energiebesparing

Vermijden

• Blokker de luchtinlaat en de uitlauf van de unit nicht. (Als de in- of uitlaten worden geblokkeerd, zal de unit Niet goed kuren werken en storingen vertonen.)

• Gebruikijdens het koelen zonneschermen, luxafl ex of gordijnen om te voorkomen dat direct zonlicht de kamer binnenvalt.

■ Wel doen

Houd het luchtfilter alsijd schoon. (Bij een verstopt filter zullen de prestaties van de unit afnemen.) "Onderhoud" (P.48)
- Om te voorkomen dat de ge-airconditione lustcht direct ontsnapt, dient u ramen, deuren en andere openings gesloten te honden.

Onderhoud

Binnenunit

Probeer het binnenwerk van het toestel Niet zich schoon te make.

Raadpleeg het hoofdstuk "Onderhoud en reiniging" in de handleiding.

WAARSCHUWING

Zorg er om veiligheidsredenen voor dat u de airconditioner uitschakelt en ook de stekker uit het stopcontact haalt voordat u het gaat schoonmaken. (Doet u dit Niet, dan+kunnen er elektrische schokken optreden of kunt u letsel oplopen onions de ventilator snel ronddraait.)
Giet geen water op de binnenunit. (Als u dat wel doet, können de interne onderdelen beschadigd raken en loopt u risico op elektrische schokken.)

OPGEPAST

• Gebruik nooit oplosmiddelen of agressieve chemische middelen. Wrijf kunststof onderdelen ook nicht schoon met zeer heet water. (Dit kan leiden tot verrorming of verkleuring.)
• Sommige metalen randen en bladen kuren scherp zich. Wees voorzichtig wonneer u deze onderdelens schoonmaakt. (Anders kuren deze letsel opleveren.)

• Gebruik een stevige trap of ladder wanner u een hoog geplaatste binnenunit schoon moet make.

• De interne spiraal en andere onderdelen van de buitenunit要去en regelmatig worden gereinigd.

• Raadpleeg uw dealer of onderhoudsservice.

Voor u om service verzoekt

Probleem Oorz	aak Actie
De airconditionerwerk Niet alhoewel de stroom is ingeschakeld.	Er is een stroomonderbreking (geweest) Druk op ON/OFF op de afstandsbediening.
	De bedieningstoets (aan/uit) staat in de uit-stand.	• Als de stroomonderbreker is uitgeschakeld,要去 u deze inschakelen. • Als de stroomonderbreker is doorgeslagen,raadpleegt u dan uw dealer zonder opnieuw in te schakelen.
	Er is eenzekering gesprongen. Neem contact op met uw dealer.
Onvoldoende koeling of verwarming	De luchtinlaat of luchtuiitlaat van de binnen- of buitenunit is verstopt door stof.	Verwijder het stof.
	De windsnelheidsschakelaar staat op "Low".	Schakel overaar "High" of "Strong".
	Onjuiste temperatuurinstelleningen	Zie de "Tips voor energiebesparing".(P.47)
	Er komt direct zonlicht de kamer binnen in de koelstand.
	Er staan deuren of ramen open.
	Het luchtfi Iter is verstopt. Zie "Onderhoud".(P.48)
	Te veel warmtebronnen in de kamer in de koelstand.	Verminder het aantal warmtebronnen en gebruik ze zo min möglichk.
	Te veel personen in de kamer in de koelstand.	Verlaag de temperatuurinstelling of schakel overaar "High" of "Strong".

Als uw airconditioner Niet correct functioneert, zelfs nadat elk item onder

"Voor u om service verzoekt" en "Oplossen van problemen" is gecontroleerd

• Stop de werkung onmiddelijk en schakel de stroom uit. Neem verzolgens contact op met uw dealer en geef het serienummer en de aard van het probleem door. Tevens geeft u door of het inspectieteken en de letters E, F, H, L, P in combinatie met bepaalde cijfers verschijnen op het LCD-schem van de afstandsbediening.
  Probeer nooit om zelf de airconditioner te repareren, want dat zou zeer gevaarlijk voor u konnen zich.

Oplossen van problemen

Controleer het volgende voor u vragen stelt of om service verzoekt.

Probleem Oorzaak / Actie
Lawaai	Geluid van het koelmiddel dat door de unit stroom Geluid van overtollig water dat via de afvoerbuis worden afgevoerd
	Krakende geluiden hunnen worden gehoord tijdens of na de werk.
Tijdens de werkung komt er een vreemde geur uit de unit.
Er verzamelen zich druppels condensatie bij de luchtuitlaat bij koelen.
Er wordt mist gezormd bij het koelen.
Er wordt mist gezormd bij het verwarmen.
De ventilator draait een tijdje door, ook al is de werkung gestopt.
Richting luchtstroom	De luchtstroomrichting verandertijdens de werkung. De richting van de luchtstroom kan nicht worden ingesteld. De richting van de luchtstroom kan nicht worden verandered.
	Het blad beweegt eenaarkee nadat de richting is verandered.
Er wordt stof uitgestoten.
Aan het begin van de werkung op hoge snelheid is het möglichk dat de ventilator soms sneller draait dan de ingestelde snelheid. (3 tot 30 minuten)
Het apparaatwerk Niet (Wanner de stroom onmiddelijk worden ingschakeld / Wanner de werkung worden gestopt en onmiddelijk waar worden hevatai bij het verwarmen.
Er klinkt lawaai bij het verwarmen.
Er komt stoom uit het apparaat bij het verwarmen.
De ventilator blijdt draaien, zichs nadat de werkung is gestopt met de afstandsbediening.

NEDERLANDS
