GEBRUIKSAANWIJZING HFAZ 100 STIEBEL ELTRON

1. Algemene aanwijzingen 29
   1.1 Veiligheidsaanwijzingen 29
   1.2 Andere aandachtspunten in deze documentatie 29
   1.3 Maateenheden 29
2. Veiligheid 29
   2.1 Voorgeschreven gebruik 29
   2.2 Algemeneveiligheidsaanwijzingen 29
   2.3 Keurmerk 30
   3.Toestelbeschrijving 30
3. Installingen 30
4. Reiniging, verzorging en onderhoud 30
5. Problemenverhelpen 31

INSTALLATIE

1. Veiligheid 31
   7.1 Algemeneveiligheidsaanwijzingen 31
   7.2 Voorschriften, normen en bepalingen 31
   8.Toestelbeschrijving 31
   8.1 Leveringsomvang 31
   8.2 Toebehoren 31
2. Voorbereidingen 31
   9.1 Montageplaats 31
   9.2 Wandbevestiging monteren 31
   9.3 Elektrische aansluitkabel voorbereiden 32
3. Montage 32
   10.1 Wateraansluiting 32
   10.2 Montage van het toestel 32
   10.3 Elektrische aansluiting 32
4. Ingebruikname 33
   11.1 Eerste ingebruikname 33
   11.2 Opniew in gebruik nemen 33
5. Buitendienststellung 33
6. Storingen verhelpen 33
7. Onderhoud 34
   14.1 Veiligheidsklep controleren 34

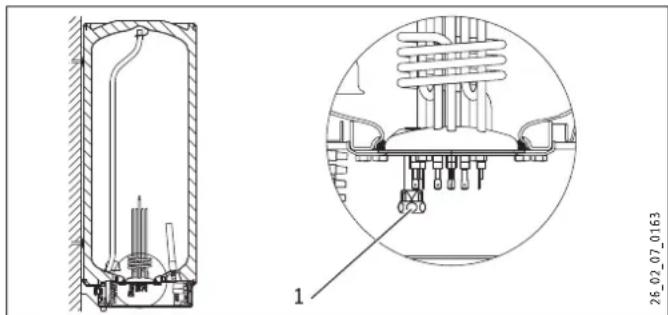

   14.2 Het toestel aftappen 34

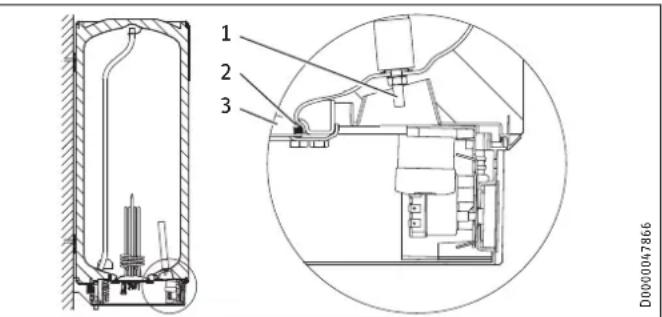

   14.3 Veiligheidsanode controlleren/ervangen 34
   14.4 Ontkalken 34

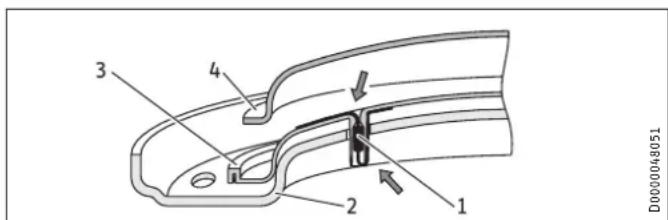

   14.5 Veiligheidsweyerstand gegen corrosie 34
8. Technische gegevens 35

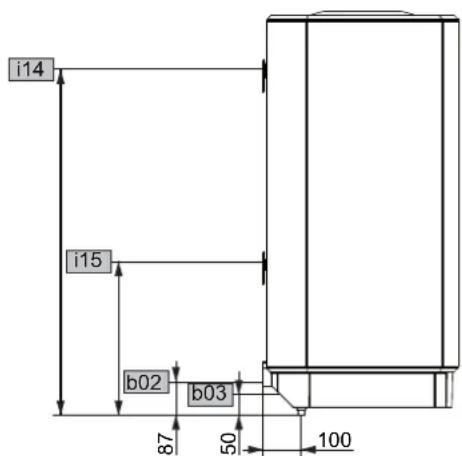

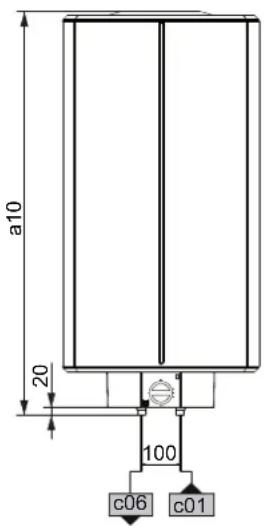

   15.1 Afmetingen en aansluitingen 35

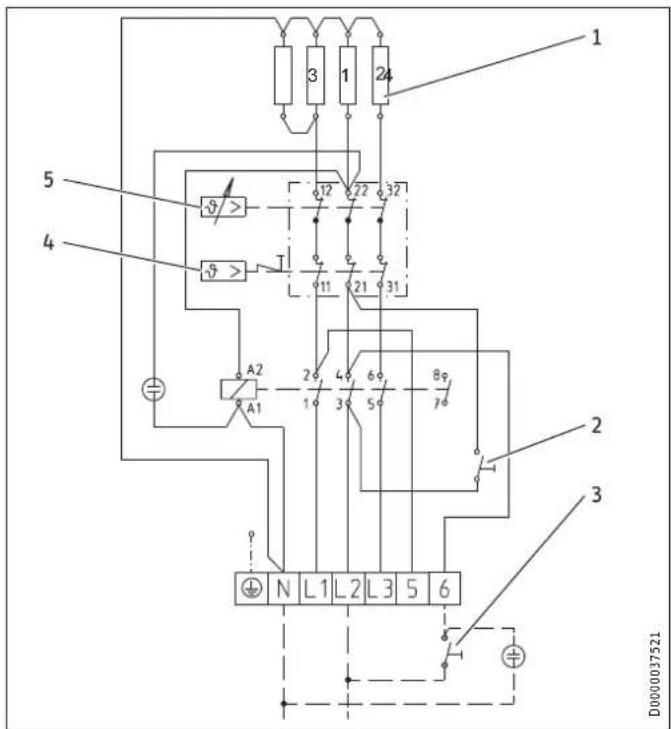

   15.2 Elektriciteitschemas en aansluitingen 36

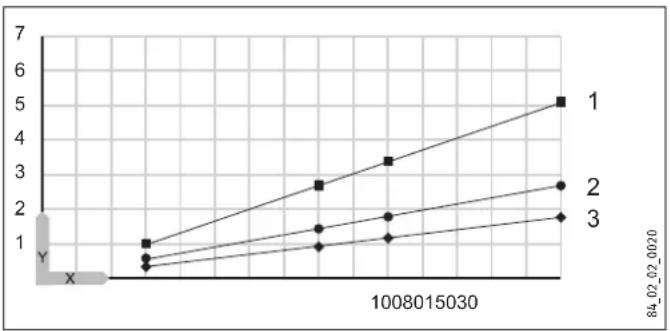

   15.3 Verwarmingsgrafiek 38
   15.4 Storingssituaties 38
   15.5 Gegevens over het energieverbruik 38
   15.6 Gegevenstabel 39

GARANTIE

MILIEU EN RECYCLING

BIJZONDERE INFO

• Het toestel kan door kinderen vanaf 8aar, alsmede door Personen met verminderde fysieke, sensorische of geestelijkke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanner er toezicht op hen gehonden wordt, of wanner ze met betrekking tot het veilige gebruik van het toestel geinstrueerd zich en de bevaren die waaruit ontstaan, begrepen hebben. Kinderen mogen Niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebrui-kersonderhoud uitvoeren.
• De aansluiting op het stroomnet is enkel als vaste aansluiting toegestaan in combinatie met de uit-neembare kabeldoorvoer. Het toestel moet op alle polen met een afstand van minstens 3mm van de aansluiting van het net+kennen worden losgekoppeld.
• Bevestig het toestel zoals beschreiben in het hoofdstuk "Installatie/voorbereidingen".
• Houd rekening met de maximale toegelaten druk (zie hoofdstuk "Installatie/technische gegevens/ gegevenstabel").

Gesloten werkwijze:

• Het toestel staat onder druk. Tijdens verwarming druppelt expansewater uit de veiligheidsklep.
• Stel periodiek de veiligheidsklep in werkung, zodate vastzitten, bv. door kalkafzettingen, voorkomen worden.
• Tap het toestel af zoals beschreiben in het hoofdstuk "Installatie/onderhoud/het toestel aftappen".
• Monteer een typegekeurd veriligeidsventiel in de koudwateraanvoerleiding. Let erop dat waarvoor, afhankelijk van de staatische druk, eventueel ook een redueerventiel nodig is.
• Dimensioneer de afvoerleiding op een wijze dat het water bij volledig geopende veiligheidsventiel ongehinderd kan worden afgevoerd.
• Monteer de afblaasleiding van de veiligheidsventiel met een constante afwaartse helling in een vorstvrijne ruimte.
• De afblaasopening van de veiligheidsventiel要去 geopend blijvenaar de atmoseer.

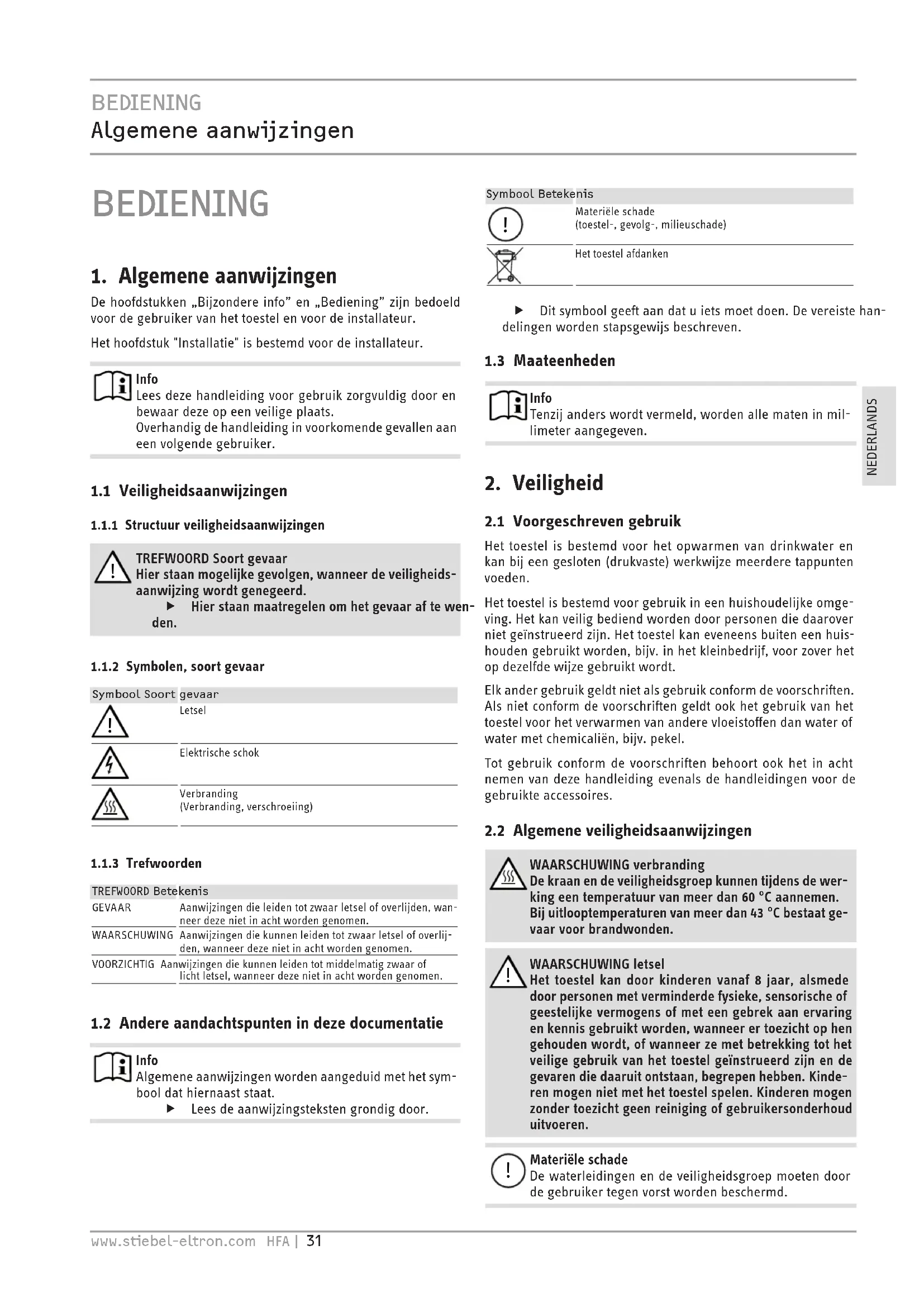

BEDIENING

1. Algemene aanwijzingen

De hoofdstukken „Bijzondere info" en „Bediening" zijn bedoeld voor de gebruiker van het toestel en voor de installmenteur.

Het hoofdstuk "Installatie" is bestemd voor de installateur.

Info

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats.

Overhandig de handleiding in voorkomende gevalen aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Structuur veilgheidsaanwijzingen

TREFWOORD Soort gevaar

Hier staan möglichke gevolgen, wanneer de veiligheidsaanwijzing worden genedeerd.

Hier staan maatregelen om het gevaar af te wen-den.

1.1.2 Symbolen, soort gevaar

Symbool Soort gevaar

Letsel

Elektrische schok

Verbranding

(Verbranding,verschroeijng)

1.1.3 Trefwoorden

TREFWOORD Betekenis

GEVAAR Aanwijzingen die leiden tot zwaar letsel of overlijden, wanneer deze Niet in acheit worden genomen.

WAARSCHUWING Aanwijzingen die kunnen leiden tot zwaar letsel of overli den, wanner deze nicht in acht worden genomen.

VOORZlichtig Aanwijzingen die kunnen leiden tot middelmatig waar of Licht letsel, wanneer deze nicht in acheit worden genomen.

1.2 Andere aandachtspunten in deze documentatie

Info

Algemene aanwijzingen worden aangeduid met het symbol dat hiernaast staat.

Lees de aanwijzingsteksten grondig door.

Symbool Betekenis

Materielle schade

(toestel-, gevolg-, milieuschade)

Het toestel afdanken

Dit symbol geeft aan dat u iets要去en. De vereiste handelingen worden stapsgewijs beschreiben.

1.3 Maateenheden

Info

Tenzij anders worden vermeld, worden alle maten in millimeter aangegeven.

2. Veiligheid

2.1 Voorgeschreve genbruik

Het toestel is bestemd voor het opwarmen van drinkwater en kan bij een gesloten (drukvaste) werkwijze meerere tappunten voeden.

Het toestel is bestemd voor gebruik in een huishoudelijkke omgeving. Het kan veilig bediend worden door personen die waarover Niet geinstruerd zich. Het toestel kan eveneens buiten een huishouden gebruikt worden, bijv. in hetkleinbedrijf, voor zover het opdezelfde wijze gebruikt worden.

Elk ander gebruik geldt nicht als gebruik conform de voorschriften. Als nicht conform de voorschriften geldt ook het gebruik van het toestel voor het verwarmen van andere vloeistoffen dan water of water met chemicalien, bijv. pekel.

Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor de gebruekte accessoires.

2.2 Algemene veiligheidsaanwijzingen

De kraan en de veiligheidsgroep konnen tijdens de werk-king een temperatuur vaneer dan 60^ aannemen. Bij uitlooptemperaturen vaneer dan 43^ bestaat ge-vaar voor brandwonden.

WAARSCHUWING letsel

Het toestel kan door kinderen vanaf 8aar, alsmede door personen met verminderde fysieke, sensorische of geestelijkke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanner er toezicht op heng gehonden worden, of wanner ze met betrekking tot het veilige gebruik van het toestel geinstrueerd zich en deGeVaren die waaruit ontstaan, begren bebben. Kinderen mogen Niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersondouduiyloeren.

Materielle schade

De waterleidingen en de veiligheidsgroep要去en door de gebruiker gegen vorst worden beschermd.

Info

Gesloten werkwijze: Het toestel staat onder druk. Tijdens verwarming druppelt expansewater uit de veiligheids-klep.

Waarschuw uw installeratur, als er na het verwarmen nog water nadruppelt.

Open werkwijze:ijdens elke opwarmprocedure druppelt er expansewater uit de uitloop.

2.3 Keurmerk

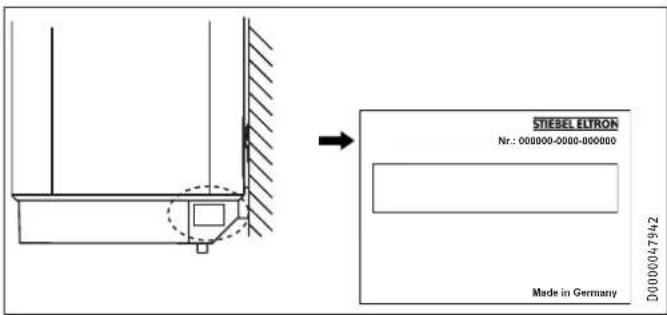

Zie het typeplaatje op het toestel.

3. Toestelbeschrijving

Het toestel verwarmt op elektrische wijze drinkwater met normala verwarmingsvermögen of met snelopwarming. U kurz de temperatuur regelen met de temperatuurinstelknop. Afhankelijk van de voeding worden het verwarmen automatisch uitgevoerd tot aan de gewenste temperatuur.

U knot het toestel in eenkring-, tweekring- of boilerwerking gebruiken. Zowel een open (drukloze) als een gesloten (drukvaste) werkwijze is möglichk.

Het stalen binnenreservoir is voorzien van speciaal direct email "anticor en van een veiligheidsanode. De anode beschermt het binnenreservoir gegen corrosie.

Vorstbescherming

Tijdens eenkringwerking is het toestel ook bij de temperatuurinstelling "koud" gegen vorst beschermd, op voorwaarde dat de voeding is gewaarborgd. Het toestel worden oprijk ingeschakeld en het water worden verwarmd. Het toestel biedt de waterleidingen en deveiligheidsgroep echter geen bescherming gegenvorst. Tijdens tweekringwerking geldt de vorstbescherming enkel tijdens nachstroom. Tijdens boilerwerking is er geen vorstbescherming.

Tweekringwerking

Het toestel verwarmt bij elke temperatuurinstelling tijdens de nachstroom (periodes met laagtarief van de energiaaatschappij) de waterinhoud automatisch op met normal verwarmingsvermögen. Bovendien kurz u de snelopwarming inschakelen tijdens het dagtarief.

Eenkringwerking

In deze werkwijze verwarmt het toestel bij elke temperatuurinstelling automatisch op afhankelijk van de stroomvoorziening.

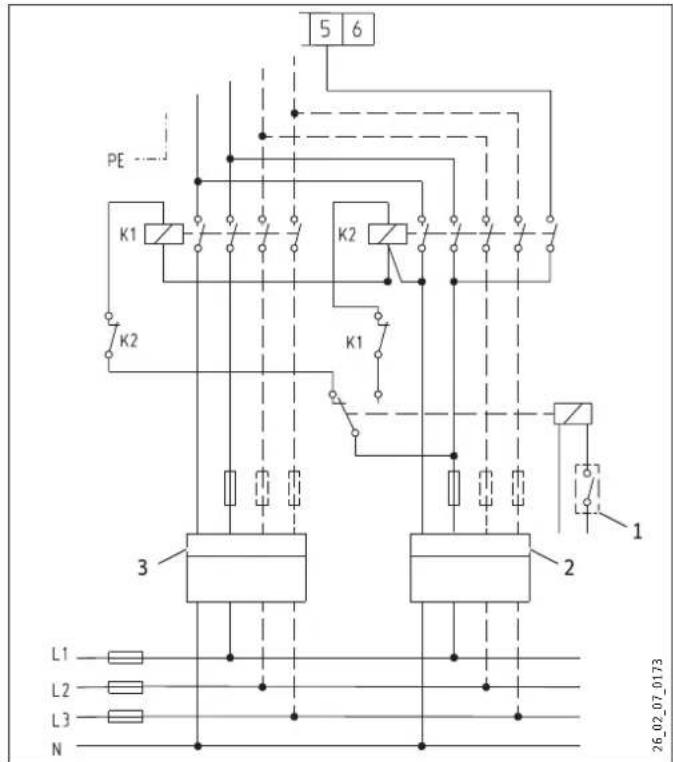

Boilerwerking

Het toestel verwarmt nadat u de knop voor snelopwarming hebigt ingedrukt. Als de ingestelde temperatuur is bereikt, schakelt het toestel uit en Niet opnieuw in.

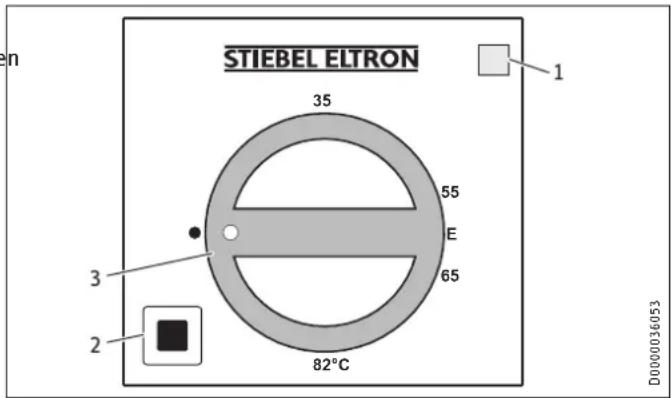

4. Installingen

Het is möglich de temperatuur traploos in te stellen.

1 Waarschuwingslampje als werkingsindicator
2 Knop voor snelopwarming (tweekring- en boilerwerking)
3 Temperatuurinstelknop

Koud

E Aanbevolen energiezuinige stand, geringe kalkvorming, circa 60^

82^ maximale temperatuurinstelling

De temperaturen kuren afhankelijk van het systeem van de nominale waarde afwijken.

Waarschuwingslampje als werkingsindicator

Het waarschuwingslampieje voor bedrijfsweergave is verlicht in eenkring- en boilerwerking, terwijl het water wordt opgewarmd, in tweekringbedrijf enkel tijdens snelopwarming.

Snelopwarming (tweekring- en boilerwerking)

U kunt de snelopwarming inschakelen met de knop. Daarvoor kan ook een afstandsbediening worden geinstalleerd. Als de ingestelde temperatuur is bereikt, schakelt de snelopwarming uit en Niet opnieuw in.

5. Reiniging, verzorging en onderhoud

Laat de elektrische verilgheid van het toestel en de werkking van de verilgheidsgroep periodiek controeren door een installmenter.
Laat de veiligheidsanode voor het eerst na eenaar door een installeur controlen. De installmenter beslilst verzolgens met welke intervallen een neue controle uitgevoerd moet worden.
- Gebruik geen schurende reinigingsmiddelen of reinigings-middelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhonden en te reinigen.

BEDIENING

Problemen verhelpen

Kalkaanslag

Bijna al het water geeft kalk af bij hoge temperaturen. De kalk slaat neer in het toestel en beinvloedt de werkking en de levensduur van het toestel. De verwarmingselementen要去en waarom vanijd totijd worden ontkalkt. De installmenteur, die op de hoogte is van deplaatselijkke waterkwaliteit, kan u meedelen wonneer het volgende onderhoud moet uitgevoerd worden.
Controller periodiek de kranen. Verwijder kalk op de kraanuitlopen met in de handel verkrijgbare ontkalkingsmiddelen.
Stel periodiek de veiligheidsklep in werkung, zodate vastzitten bijv. door kalkafzettingen, voorkomen worden.

6. Problemen verhelpen

Probleem Oorzaak Oplossing
Het water worden nicht warm.	Er is geen spanning. Controleer de zekeringen van de huisinstallatie.
De uitsroomhoeveelheid is laag.	De straalregelaar in de kraan of de douchekop is verkalkt of vuil.	Reinig en/of ontkalk de straalregelaar of de douchekop.

Waarschuw de installmenter als u deoorzaak zich nicht verhelpen kunt. Hij kan u sneller en beter helpen als u hem het nummer op het typeplaatje doorgeeft (000000-0000-000000):

INSTALLATIE

7. Veiligheid

Installatie, ingebruikname, evenals onderhoud en reparatie van het toestel moot alleen door een gekwalificeerde installmentuitgevoerd worden.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werkig en de bedrijfszekerheid uitsluitend bij gebruik van originele onderdelen en verrangingsonderdelen voor het toestel.

7.2 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en bepalingen in acht.

8. Toestelbeschrijving

8.1 Leveringsomvang

Bij het toestel worden het volgende geleverd:

Wandbevestiging (2 stuks bij HFA-Z 150)
Overbruggingshulpstukken 5 mm (2 stuks voor boven, 2 stuks voor onder)
Montagesjabloon

8.2 Toebehoren

Noodzakelijk toebehoren

Voor een gesloten (drukvaste) werkwijze zijn, afhankelijk van de staatische druk, verschillende verilghesdrogen leverbaar. Deze type-gekeurde verilghesdrogen beschermen het toestel tegen een verboden drukoverschrijding.

Overig toebehoren

Voor open werkwijze zijn kranen als toebehoren leverbaar.

9. Voorbereidingen

9.1 Montageplaats

Het toestel isuitsluitend bestemd voor vaste montage aan de wand. Zorg ervoor dat de wand voldoende draagvermogen heeft.

Monteer het toestel.altijd verticalaal, in een vorstvrije ruimte en in de buurt van het tappunt.

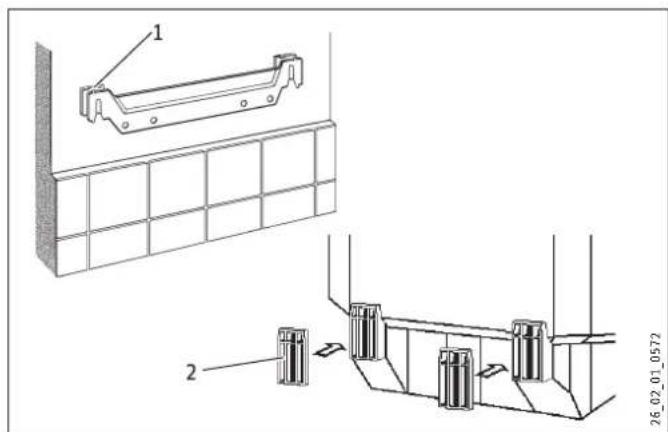

9.2 Wandbevestiging monteren

U kurz de montagesjabloon gebruiken om de maten af te tekenen op de wand.
Boor de gaten en bevestig de wandbevestiging met schroeven en pluggen. Kies bevestigingsmaterial dat past bij de sterkte van de wand.

Oneffenheden kuren met de bijgevoegde overbruggingshulpstukken worden geegaliseerd.

Bij het toesteltype HFA-Z 150 zijn 2 wandbevestigingen vereist.

1 Overbruggingshulpstuk boven
2 Overbruggingshulpstuk onder

9.3 Elektrische aansluitkabel voorbereiden

00000000000000000000000000000

10. Montage

10.1 Wateraansluiting

Materièle schade

Voer alle werkzaamheden voor wateraansluiting en installatie uit conform de voorschriften.

Het toestel moet in gesloten (drukvaste) werkwijze met drukkranen gebruikt worden. Gebruik bij open (drukloze) werkwijze open kranen.

Sluit de hydraulische aansluitingen met een vlakke afdichtin aan.

10.1.1 Toegelaten materialen

Materielle schade

Neem de instructies van de fabrikant en het hoofdstuk "Technische gevevens/storingssituatuies" in acht bij het gebruik van kunststofbuizen.

Koudwaterleiding

Als materiaal is thermisch verzinkt staal, roestvrij staal, koper of kunststof toegestaan.

Een veiligheidsklep is verplicht.

Warmwaterleiding

Als materiaal zich roestvrijstalen, koperen of kunststof buizen toegestaan.

10.1.2 Gesloten (drukvast) voor de voeding van meerdere aftappunten

Het is verboden de maximaal toegelaten druk te overschrijden (zie hoofdstuk "Technische gegevens/gegevenstabel").

Monteer een type-gekeurde veiligheidsklep in de koudwateraanvoerleiding. Let erop dat waarvoor, afhankelijk van de statische druk, eventueel ook een redueerafsluiter nodig is.
Dimensioneer de afvoerleiding op een wijze dat het water bij volledig geopende verilgheidsklep ongehinderd kan worden afgevoerd.
Monteer de afblaasleiding van de veiligheidsklep met een constante afwaartse helling in een vorstvrije ruimte.
De afblaasopening van de veiligheidsklep要去 geopend blijvenaardeatmosfeer.

10.1.3 Open (drukloos) voor de voeding van een tappunt

Info

Blokker de uitloop en de kraanzwenkarm Niet. Gebruik geen straalregelaars of luchtspuitors.

10.2 Montage van het toestel

Voor toestellen met een nominale inhoud van 120 I en 150 I zijn 2 personen nodig voor de montage.

10.3 Elektrische aansluiting

WAARSCHUWING elektrische schok
Voer alle werkzaamheden voor elektriciteitsaansluitingen en installmentie uit conform de voorschriften.
Scheid alle polen van het toestel van het elektriciteitsnet voor aanvang van alle werkzaamheden.

WAARSCHUWING elektrische schok De aansluiting op het stroomnet is enkel als vaste aansluiting toegestaan in combinatie met de uitneembare kabeldoorvoer. Het toestel moet op alle polen met een afstand van minstens 3mm van de aansluiting van het net+kunnen worden losgekoppeld.

WAARSCHUWING elektrische schok
Zorg ervoor dat het toestel is aangesloten op de aardleiding.

Materièle schade Neem de gegevens op het typeplaatje inucht. De aangegeven spanning要去 overeenkomen met de netspanning.

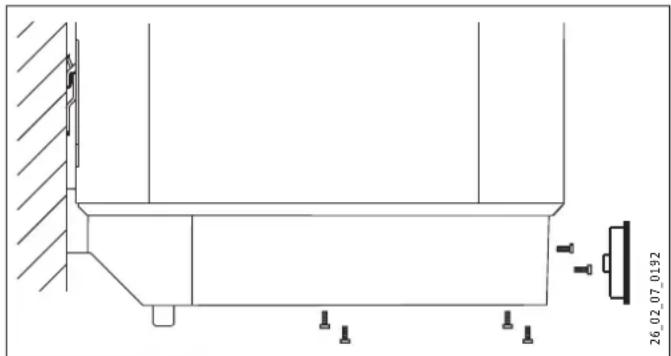

Trek de temperatuurinstelknop eraf.
Draai de schroeven eruit.
Verwijder de onderste kap.
Trek de kabeldoorvoer er aan de onderkantuit. Druk waar-voor op de vergrendelhaakjes.
Schuif de kabeldoorvoer over de verbindingskabel—heen en vergrendel de kabeldoorvoer opnieuw.

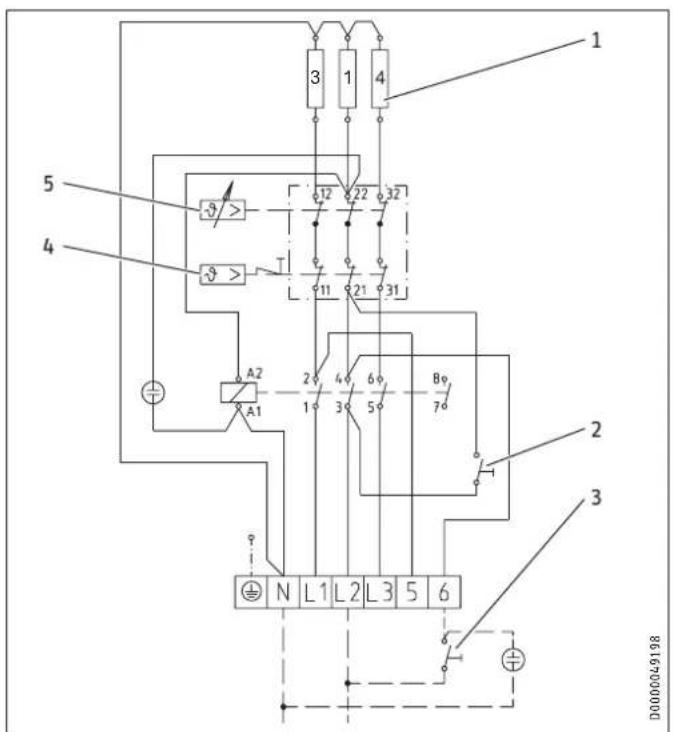

Sluit het gewenste vermogen aan in overeenstemming met de elektriciteitsschema's (zie hoofdstuk "Technische gevevens/elektriciteitsschema's en aansluitingen").

Monteer de onderkap.
Draai de schroeven in.

Steek de temperatuurinstelknop erop.
▶ Kruis met een pen het geselecteerde aansluitvermögen en de

spanning aan op het typeplaatje.

Gesloten (drukvaste) werkwijze

Sluit de veiligheidsgroep aan op het toestel door de buizen op het toestel te schroeven.

Open (drukloze) werkwijze

Schroef het toestel en de kraan op elkaar.

11. Ingebruikname

11.1 Eerste ingebruikname

• Open een tappunt tot het toestel is gezuld en het leidingnet luchtvrij is.
  Stel het doorstroomvolume in. Let waar bij op het maximaal toegelaten doorstroomvolume bij een volledig geopende kraan (zie hoofdstuk "Technische gegevens/gegevenstabel").

Gesloten (drukvaste) werkwijze:

Reduceer, indien gewenst, het doorstroomvolume op de smoorklep van de veiligheidsgroep.

Draai de temperatuurinstelknop waar de maximale temperatuur.
Schakel de netspanning in.
Controller de werkmodus van het toestel. Let waar bij op het uitschakelen van de thermostat.
Gesloten (drukvaste) werkwijze: Controller de werkung van de veiligheidsgroep.

11.1.1 Overdracht van het toestel

Leg aan de gebruiker de werkking van het toestel en van de veiligheidsgroep uit en kaak hem vertrouwd met het gebruik.
Wijs de gebruiker op möglichke gevaar, met name het gevaar van brandwonden.
Overhandig们都 handle.

11.2 Opniew in gebruik nemen

Zie hoofdstuk "Eerste ingebruikname".

• Verbreek de verbinding:tussen het toestel en de netspanning met de zekering in de huisinstallatie.
• Tap het toestel af. Zie het hoofdstuk "Onderhoud/toestel aftappen".

13. Storingen verhelpen

Info

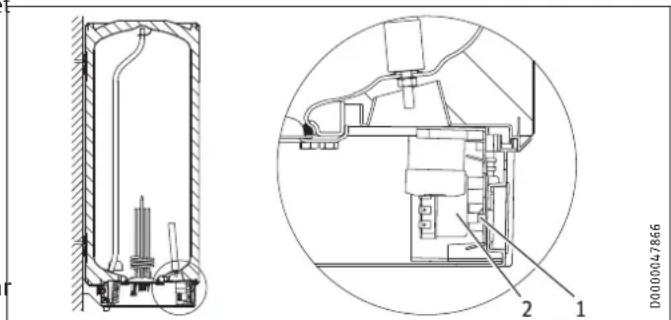

Bij temperaturen lager dan -15^ kan de veiligheidstemperatuurbegrenzer worden geactiveerd. Het toestel kan al bij opslag of bij het transport aan deze temperaturen zichn blootgesteld.

Storing Oorzaak Oplossing
Het water worden nicht warm.	De veiligheidstempera-turburbegrenzer is geacti-veerd, waar de regelaar defect is.	Los de oorzaak van de storing op. Vervang de combinatie regelaar-be-grenzer.
	De veiligheidstem-peratuurbegrenzer is geactiveerd, waar de temperatuur lager is dan -15 °C.	Druk op de resettoets (zie afbeelding).
	De snelopwarming scha-kelt Niet in.	Test de knop en de hef-boom.
De verwarmingsflens is	defect.	Vervang de verw-ar-mingsflens.
De veiligheidsklep druppelt na, wanneer de verwarming is uitge-schakeld.	De klepzitting is vuil.	Reinig de klepzitting.

Resetknop veiligheidstemperatuurbegrenzer

1 Resetknop veiligheidstemperatuurbegrenzer
2 Combinatie regelaar-begrenzer

14. Onderhoud

WAARSCHUWING elektrische schok

Voer alle werkzaamheden voor elektriciteitsaansluitingen en installmentie uit conform de voorschriften.

Scheid alle polen van het toestel van de netspanning voor aanvang van alle werkzaamheden.

Voor enkele onderhoudswerkzaamheden is hetoodzakelijk de onderste kap te verwijderen.

Wanner het toestel moet worden afgetapt, raadpleeg dan het hoofdstuk "Het toestel aftappen".

Houd rekening met de dompeldiepten van de regelaar-begren-zercombinatie (zie hoofdstuk "Technische gegevens/afmetingen en aansluitingen").

14.1 Veiligheidsklep controlleren

Het is verplicht de veiligheidsklep regelmatig te testen.

14.2 Het toestel aftappen

Tijdens het aftappen kan er heet water uit het toestel lopen.

Indien de Boiler voor onderhoudswerkzaamheden of bij vorstgevaar要去en afgetapt voor de beschemming van de volledige installmentie, gaat u als volgt te werk:

Sluit de afsluitklep in de koudwateraanvoerleiding.
open de warmwaterklep van alle aftappunten.

1 Kap aftapping G 1/2

Schroef de kap van de aansluiting "Aftapping" af.

14.3 Veiligheidsanode controlleren/ervangen

1 Veiligheidsanode
2 Dichtingsring
3 Flensplaat

Controller de veiligheidsanode voor het eerst na eenaar en verwang deze, indien nodig. Houd rekening met de sleutelmaat 13 van de anode en de maximale overgangsweerstand 1 tussen de veiligheidsanode en de boileraansluiting.
Beslis daarna in welke tijsdintervallen de verdere controles要去en worden uitgevoerd.

14.4 Ontkalken

Open werkwijze: wonneer een mengkraan met handdouce wordt gebruikt, moet regelmatig worden ontkalkt.
- Ontkalk de flens pas wonneer deze is gedemonteerd en behandel de oppervlakte van de boiler en de veriligheidsanode Niet met ontkalkingmiddelen.

14.5 Veiligheidsweyerstand gegen corrosie

Zorg ervoor dat bij het onderhoud de veiligheidswærstand gegen corrosie op de isolatieplaat Niet beschadigd of verwijderd worden. Monteer de corrosiebeschemende wonderstand na verranging wee conform de voorschriften.

1 Corrosiebeschemende weltstand (390 Ω)
2 Drukplaat
3 Isoeleerplaat
4 Verwarmingsflens

15.1 Afrometingen en aansluitingen

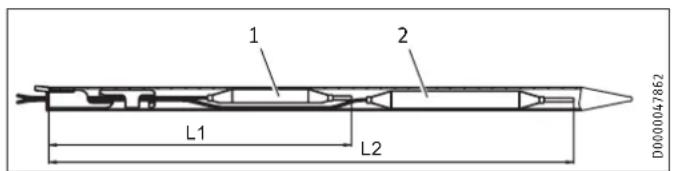

Combinatie regelaar-begrenzer dompeldiepte

1 Begrenzersensor
2 Regelaarsensor

		HFA-Z 30 HFA-Z 80 HFA/EB 80 Z HFA 100 Z HFA-Z 100 HFA-Z 150
L1	Dompeldiepte	mm	260	240	240	260	240
L2	Dompeldiepte	mm	380	350	350	380	350

			HFA-Z 30	HFA-Z 80	HFA/EB 80 Z	HFA 100 Z	HFA-Z 100	HFA-Z 150
a10	Toestel	Hoopte	mm	770	975	1020	1210	975
a20	Toestel	Breedte	mm	410	510	410	410	510
a30	Toestel	Diepte	mm	420	510	420	420	510
b02	Doorvoer elektr.kabels I	Schroefkoppeling		PG 21	PG 21	PG 21	PG 21	PG 21
b03	Doorvoer elektr.kabels II	Schroefkoppeling		PG 11	PG 11	PG 11	PG 11	PG 11
c01	Koudwatertoevoer	Buitendraad		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
c06	Warmwateruitloop	Buitendraad		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
i14	Wandbevestiging I	Hoopte	mm	700	900	900	900	1100
		Max.Ø bevestigingsschroeft	mm	12	12	12	12	12
i15	Wandbevestiging II	Hoopte	mm					300
		Max.Ø bevestigingsschroeft	mm					12

INSTALLATIE

Technische gegevens

15.2 Elektriciteitsschema's en aansluitingen

Toesteltypes met uitzondering van HFA 100 Z:

1 Verwarmingselementen elk 2kW 230V
2 Knop voor snelopwarming
3 Afstandsbediening voor snelopwarming
4 Veiligheidstemperatuurbegrenzer
5 Thermostat

Tweekringwerking, meting met een meter met contact van het energiebedrijf

2/4 kW, 1/N/PE ~ 230 V

2/4 kW, 2/N/PE ~ 400 V

2/6 kW, 3/N/PE ~ 400 V

1 EVU-contact

HFA 100 Z:

1 Verwarmingselement
2 Knop voor snelopwarming
3 Afstandsbediening voor snelopwarming
4 Veiligheidstemperatuurbegrenzer
5 Thermostat

Verwarmingselement 4312
kW 11	2	2

INSTALLATIE

Technische gegevens

Eenkringwerking

2 kW, 1/N/PE ~ 230 V

4 kW, 1/N/PE ~ 230 V

4kW，2/N/PE\~400V

6 kW, 3/N/PE ~ 400 V

Boilerwerking

2 kW, 1/N/PE ~ 230 V

4kW，1/N/PE～230V

4kW，2/N/PE\~400V

6 kW, 3/N/PE ~ 400 V

6 kW, 3/PE ~ 400 V

Tweekringwerking, meting met twee meters met contact van het energiebedrijf

K1 Relais 1
K2 Relais 2
1 EVU-contact
2Nachtstroom
3 Dagtarief

15.3 Verwarmingsgrafiek

De opwarmtijd is afhankelijk van de Boilerinhoud, van de koudwatertemperatuur en van het verwarmingsvermogen.

Diagrammen bij koudwatertemperatuur van 15^

Temperatuurinstelling 65^

Temperatuurinstelling 82^

X Nominale inhoud in I
Y Duur in uur
1 2kW
2.4kW
3 6kW

15.4 Storingssituations

Bij een storing können er temperaturen tot 95^ bij 0,6 MPa voorkomen.

15.5 Gegevens over het energieverbruik

Productgeveensblad: Conventionele warmwaterbereider volgens verordering (EU) nr. 812/2013 | 814/2013

	HFA-Z 30	HFA-Z 80	HFA/EB 80 Z	HFA 100 Z	HFA-Z 100	HFA-Z 150
	073111	074467	073112	073113	074469	073114
Fabrikant	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Tapprofiel	S	M	M	L	L	L
Energieklasse	B	C	C	C	C	C
Energetisch rendement	%	36	36	36	37	38
Jaarlijks stroomverbruik	kWh	518	1410	1436	2777	2716
Temperatuurinstelling af fabriek	°C	60	60	60	60	60
Geluidsniveau	dB(A)	15	15	15	15	15
Mogelijkheid voor exclusieve werkinge tijdens daluren	-	-	-	-	-	-
Smart-functie	-	-	-	-	-	-
Boilervolume	l	30	80	80	100	100
Mengwatervolume 40 °C	l	50	116	112	141	149
Dagelijks stroomverbruik	kWh	2,437	6,595	6,747	12,943	12,584

15.6 Gegevenstabel

		HFA-Z 30	HFA-Z 80	HFA/EB 80 Z	HFA 100 Z	HFA-Z 100	HFA-Z 150
		073111	074467	073112	073113	074469	073114
Hydraulische gevevens
Nominate inhoud	I	30	80	80	100	100	150
Mengwatervolume van 40 °C (15 °C/65 °C)	I	58	158	155	195	195	290
Elektrische gevevens
Aansluitvermögen ~ 230 V	kW	2-4	2-4	2-4	2-4	2-4	2-4
Aansluitvermögen ~ 400 V	kW	2-6	2-6	2-6	2-6	2-6	2-6
Fasen		1/N/PE, 2/N/PE, 3/N/PE, 3/PE	1/N/PE, 2/N/PE, 3/N/PE, 3/PE	1/N/PE, 2/N/PE, 3/N/PE, 3/PE	1/N/PE, 2/N/PE, 3/N/PE, 3/PE	1/N/PE, 2/N/PE, 3/N/PE, 3/PE	1/N/PE, 2/N/PE. 3/N/PE, 3/PE
Nominate spanning	V	230/400	230/400	230/400	230/400	230/400	230/400
Frequentie	Hz	50/-	50/-	50/-	50/-	50/-	50/-
Werkwijze éénkring		X	X	X	X	X	X
Werkwijze tweekrings		X	X	X	X	X	X
Werkwijze snelopwarming		X	X	X	X	X	X
Werkingsgebied
Temperatuurinstelbereik	°C	35-82	35-82	35-82	35-82	35-82	35-82
Max. toegelaten druk	MPa	0,6	0,6	0,6	0,6	0,6	0,6
Testdruk	MPa	0,78	0,78	0,78	0,78	0,78	0,78
Max. toegelaten temperatuur	°C	95	95	95	95	95	95
Max. debiet	l/min	18	18	18	18	18	18
Geleidhaarheid drinkwater min./max.	μS/cm	100-1500	100-1500	100-1500	100-1500	100-1500	100-1500
Energiegevevens
Energieverbruik in stand-by/24 uur bij 65 °C	kWh	0,46	0,75	1,1	1,4	0,9	1,3
Energieerendementsklasse		B	C	C	C	C	C
Uitvoeringen
Beschermingsgraad (IP)		IP24	IP24	IP24	IP24	IP24	IP24
Uitvoering gesloten		X	X	X	X	X	X
Uitvoering open		X	X	X	X	X	X
Kleur		wit	wit	wit	wit	wit	wit
Afmetingen
Hoopte	mm	770	975	1020	1210	975	1280
Breedte	mm	410	510	410	410	510	510
Diepte	mm	420	510	420	420	510	510
Gewichten
Gevuld gewicht	kg	52,6	113	116	141,5	137,5	199
Leeg gewicht	kg	22,6	33	36	41,5	37,5	49

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen Niet. Bovendien kan in landen waar een van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie worden alleen verstrecht, wanneer de dochtermaatschappij eigengarantievoorwaarden heeft gepublicicerd. In andere situatuies worden er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die once producten verkopen, verlenen wij geen garantie. Een eventuele door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschemen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.

ZVLÁSTNÍ POKNY

OBSLUHA

t Hofveld 6 - D1 | 1702 Groot-Bijgaarden

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.be

China

STIEBEL ELTRON (Tianjin) Electric Appliance

Co., Ltd.
