РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HFAZ 100 STIEBEL ELTRON

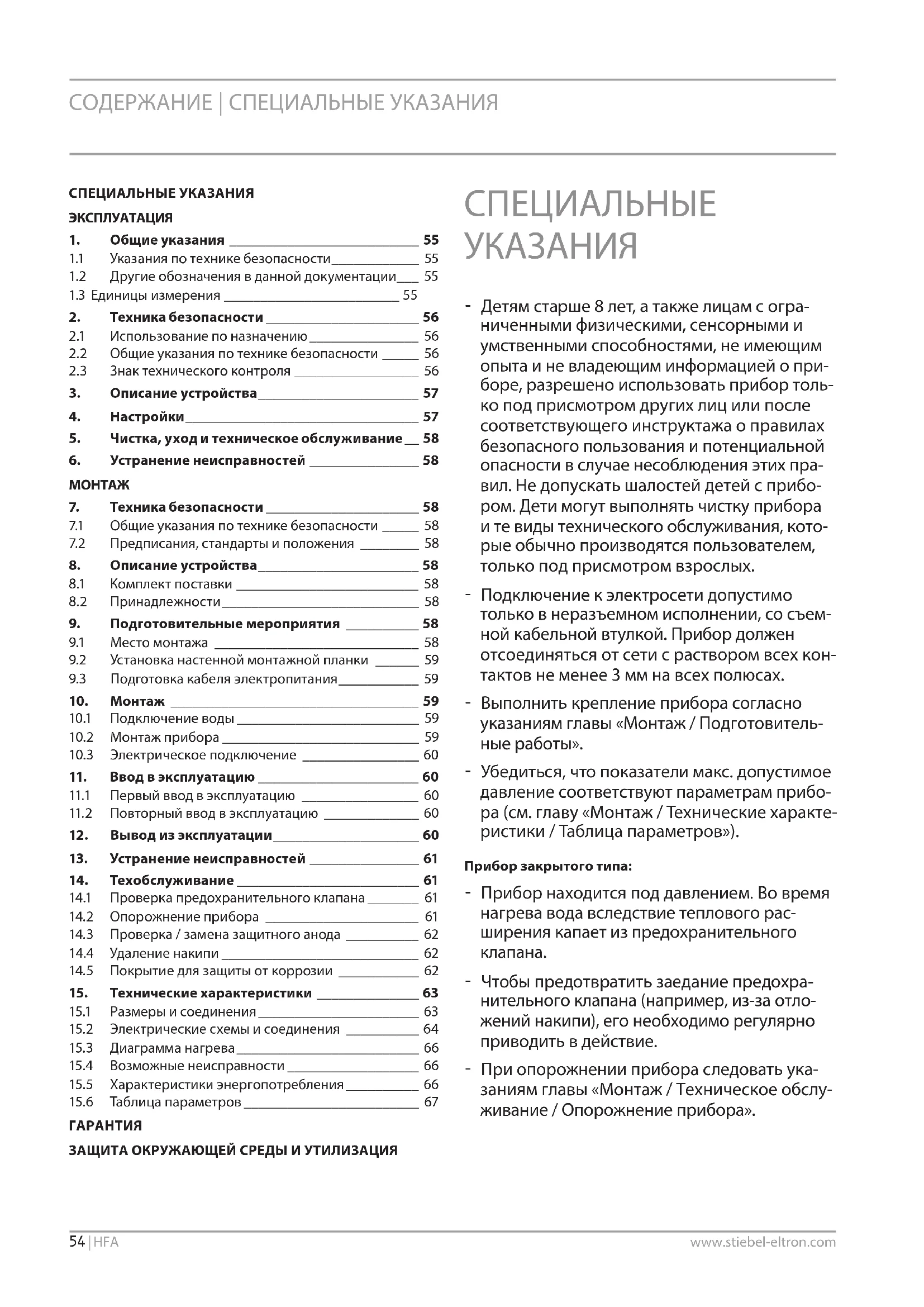

1. Общие указания 55

1.1 Указания по технике безопасности 55

1.2 Другие обозначения в данной документации 55

1.3 Единицы измерения 55

2. Техника безопасности 56

2.1 Использование по назначению 56

2.2 Общие указания по технике безопасности 56

2.3 Знак технического контроля 56

3. Описание устройства 57

5. Чистка, уход и техническое обслуживание 58

6. Устранение неисправностей 58

7. Техника безопасности 58

7.1 Общие указания по технике безопасности 58

7.2 Предписания, стандарты и положения 58

8. Описание устройства 58

8.1 Комплект поставки 58

8.2 Принадлежности 58

9. Подготовительные мероприятия 58

9.1 Место монтажа 58

9.2 Установка настенной монтажной планки 59

9.3 Подготовка кабеля электропитания 59

10.1 Подключение воды 59

10.2 Монтаж прибора 59

10.3 Электрическое подключение 60

11. Ввод в эксплуатацию 60

11.1 Первый ввод в эксплуатацию 60

11. 2 Повторный ввод в эксплуатацию 60

12. Вывод из эксплуатации 60

13. Устранение неисправностей 61

14. Техобслуживание 61

14.1 Проверка предохранительного клапана 61

14.2 Опорожнение прибора 61

14.3 Проверка / замена защитного анода 62

14.4 Удаление накипи 62

14.5 Покрытие для защиты от коррозии 62

15. Технические характеристики 63

15.1 Размеры и соединения 63

15.2 Электрические схемы и соединения 64

15.3 Диаграмма нагрева 66

15.4 Возможные неисправности 66

15.5 Характеристики энергопотребления 66

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ И УТИЛИЗАЦИЯ СПЕЦИАЛЬНЫЕ

- Детям старше 8 лет, а также лицам с огра- ниченными физическими, сенсорными и умственными способностями, не имеющим опыта и не владеющим информацией о при- боре, разрешено использовать прибор толь- ко под присмотром других лиц или после соответствующего инструктажа о правилах безопасного пользования и потенциальной опасности в случае несоблюдения этих пра- вил. Не допускать шалостей детей с прибо- ром. Дети могут выполнять чистку прибора и те виды технического обслуживания, кото- рые обычно производятся пользователем, только под присмотром взрослых. - Подключение к электросети допустимо только в неразъемном исполнении, со съем- ной кабельной втулкой. Прибор должен отсоединяться от сети с раствором всех кон- тактов не менее 3 мм на всех полюсах. - Выполнить крепление прибора согласно указаниям главы «Монтаж/ Подготовитель- ные работы». - Убедиться, что показатели макс. допустимое давление соответствуют параметрам прибо- ра (см. главу «Монтаж / Технические характе- ристики / Таблица параметров»). Прибор закрытого типа: - Прибор находится под давлением. Во время нагрева вода вследствие теплового рас- ширения капает из предохранительного

- Чтобы предотвратить заедание предохра- нительного клапана (например, из-за отло- жений накипи), его необходимо регулярно приводить в действие. - При опорожнении прибора следовать ука- заниям главы «Монтаж/ Техническое обслу- живание/ Опорожнение прибора».ЭКСПЛУАТАЦИЯ Общие указания www.stiebel-eltron.com HFA | 55 - Установить предохранительный клапан сер- тифицированной конструкции в трубопро-вод подачи холодной воды. В зависимости от статического давления может дополни-тельно потребоваться установка редукцион-ного клапана. - Подобрать размеры выпускной трубы таким образом, чтобы горячая вода могла выте-кать беспрепятственно при полностью от-крытом предохранительном клапане. - Продувочную линию предохранительного клапана монтировать в незамерзающем по-мещении, с постоянным уклоном вниз. - Продувочное отверстие предохранительно- го клапана должно оставаться открытым в атмосферу. ЭКСПЛУАТАЦИЯ

Главы «Специальные указания» и «Эксплуатация» предна-значены для пользователя и специалиста.Глава «Монтаж» предназначена для специалиста. УказаниеПеред началом эксплуатации следует внимательно прочитать данное руководство и сохранить его.При необходимости передать настоящее руковод-ство следующему пользователю.1.1 Указания по технике безопасности1.1.1 Структура указаний по технике безопасности

СИГНАЛЬНОЕ СЛОВО Вид опасностиЗдесь приведены возможные последствия не-соблюдения указания по технике безопасно- Здесь приведены мероприятия по предот-вращению опасности.1.1.2 Символы, вид опасностиСимвол Вид опасности

Поражение электрическим током

(ожог, обваривание) 1.1.3 Сигнальные словаСИГНАЛЬНОЕ СЛОВОЗначениеОПАСНОСТЬ Указания, несоблюдение которых приводит к се-рьезным травмам или к смертельному исходу.ПРЕДУПРЕЖДЕНИЕ Указания, несоблюдение которых может привести к серьезным травмам или к смертельному исходу.ОСТОРОЖНО Указания, несоблюдение которых может привести к травмам средней тяжести или к легким травмам.1.2 Другие обозначения в данной документации УказаниеОбщие указания обозначены приведенным рядом с ними символом. Необходимо внимательно прочитать тексты указаний.Символ Значение

Материальный ущерб(повреждение оборудования, косвенный ущерб и ущерб для окружающей среды)

Утилизация устройства Этот символ указывает на необходимость выполнения определенных действий. Описание необходимых дей-ствий приведено шаг за шагом.1.3 Единицы измерения УказаниеЕсли не указано иное, все размеры приведены в миллиметрах.

!ЭКСПЛУАТАЦИЯ Техника безопасности 56 | HFA www.stiebel-eltron.com

2. Техника безопасности

2.1 Использование по назначению

Прибор предназначен для нагрева водопроводной воды и может обслуживать одну, а при эксплуатации в закрытом виде (напорный тип) несколько точек отбора.Прибор предназначен для бытового использования. Для его безопасного обслуживания пользователю не требуется проходить инструктаж. Возможно использование прибора не только в быту, но и, например, на предприятиях малого бизнеса при условии соблюдения тех же условий эксплу-атации.Любое иное или не указанное в настоящем руководстве использование данного устройства считается использо- ванием не по назначению. Использованием не по назначе- нию считается также использование прибора для нагрева любых других жидкостей кроме воды, а также нагрев воды с добавлением химикалий, например, рассола.Использование по назначению подразумевает также со-блюдение требований настоящего руководства, а также руководств к используемым комплектующим.

2.2 Общие указания по технике

безопасности ПРЕДУПРЕЖДЕНИЕ ожогВо время работы арматура и предохранитель-ная группа могут нагреваться до температуры свыше 60°C.При температуре воды на выходе выше 43°C существует опасность ошпаривания.

ПРЕДУПРЕЖДЕНИЕ травмаДетям старше 8 лет, а также лицам с ограничен-ными физическими, сенсорными и умствен-ными способностями, не имеющим опыта и не владеющим информацией о приборе, разре-шено использовать прибор только под присмо-тром других лиц или после соответствующего инструктажа о правилах безопасного пользо-вания и потенциальной опасности в случае не- соблюдения этих правил. Не допускать шало- стей детей с прибором. Дети могут выполнять чистку прибора и те виды технического обслу-живания, которые обычно производятся поль-зователем, только под присмотром взрослых.

Материальный ущербВодопровод и предохранительная группа должны быть защищены от замерзания пользователем. УказаниеПрибор закрытого типа: Прибор находится под давлением. Во время нагрева излишки воды, об-разующиеся при тепловом расширении, капают из предохранительного клапана. Если по окончании нагрева вода по-прежнему подкапывает, необходимо сообщить об этом специалисту.Прибор открытого типа: при каждом нагревании расширяющаяся вода капает в месте слива.

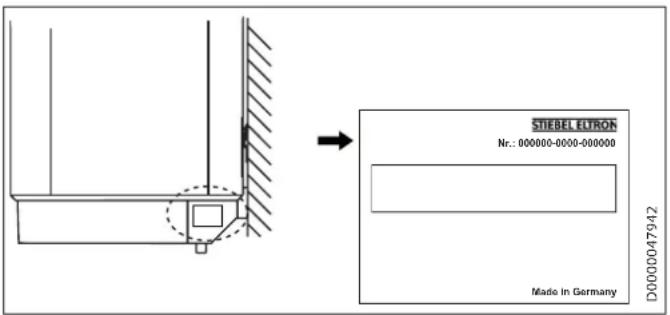

2.3 Знак технического контроля

См. заводскую табличку с паспортными данными на при-боре. Евразийское соответствие

Данный прибор соответствует требованиям безопасности технического регламента Таможенного союза и прошел соот-ветствующие процедуры подтверждения соответствия.ЭКСПЛУАТАЦИЯ Описание устройства www.stiebel-eltron.com HFA | 57

3. Описание устройства

Прибор представляет собой электрический нагреватель водопроводной воды, работающий в режиме стандартной нагревательной мощности или в режиме ускоренного на- грева. Температура задается регулятором температуры. Автоматический подогрев до нужной температуры произ- водится в зависимости от электроснабжения. Можно эксплуатировать прибор в одноконтурном, двух- контурном режиме или в режиме бойлера. Может эксплу- атироваться как прибор открытого (безнапорного), так и закрытого (напорного) типа. Стальной внутренний бак имеет специальное эмалевое покрытие «anticor

» и оснащен защитным анодом. Анод обеспечивает защиту внутреннего бака от коррозии. Режим защиты от замерзания В одноконтурном режиме прибор защищен от размора- живания, даже если регулятор температуры установлен на «холодно», но прибор при этом подключен к сети элек- тропитания. Прибор своевременно включается и нагревает воду. Прибор не защищает трубы водопровода и предо- хранительный комплект от замерзания. В двухконтурном режиме защита от размораживания обеспечивается только во время работы по экономному тарифу. При работе в ре- жиме бойлера защита от замерзания отсутствует. Двухконтурный режим Прибор автоматически осуществляет нагрев воды до любой заданной температуры в период действия низких та- рифов (время их действия определяет энергоснабжающее предприятие), мощность нагрева стандартная. Дополни- тельно в период действия низких тарифов можно включить режим быстрого нагрева. Одноконтурный режим В этом режиме прибор автоматически осуществляет нагрев при любой настройке температуры с учетом электроснаб-

Режим бойлера Включение данного режима производится кнопкой бы- строго нагрева. При достижении установленной темпера- туры прибор выключается и больше не включается.

Регулировка температуры является бесступенчатой. 82 °C

1 Сигнальная лампа индикации рабочего режима 2 Кнопка быстрого нагрева (в двухконтурном режиме или в режиме бойлера) 3 Ручка регулятора температуры

E рекомендованное энергосберегающее положение, незначительное образование накипи, 60°C 82°C максимальная заданная температура Температура может отклоняться от заданного значения, что обусловлено свойствами системы. Сигнальная лампа индикации рабочего режима Сигнальная лампа режима работы загорается при рабо- те прибора в одноконтурном режиме и режиме бойлера, когда вода нагревается, а в двухконтурном режиме - только при быстром нагреве. Быстрый нагрев в двухконтурном режиме или в режиме бойлера Ускоренный нагрев включается с помощью кнопки. Для этого можно также установить дистанционное управление. При достижении заданной температуры быстрый нагрев выключается и больше не включается.58 | HFA www.stiebel-eltron.com

Чистка, уход и техническое обслуживание

5. Чистка, уход и техническое

обслуживание Специалист должен регулярно проверять безопас- ность электрической части прибора и работоспособ- ность предохранительного узла. Первую проверку защитного анода специалист должен выполнить через год. Срок следующей проверки опре- делит специалист. Не использовать абразивные или едкие чистящие средства. Для ухода за прибором и очистки корпуса достаточно влажной тканевой салфетки. Образование накипи Практически любая вода при высоких температурах дает известковый осадок. Он осаждается в приборе и влияет на работоспособность и срок службы прибора. Поэтому нагревательные элементы необходимо время от времени очищать от накипи. Время очередного техобслуживания сообщит специалист, знающий каче- ство местной воды. Необходимо периодически проверять арматуру. Из- вестковые отложения на сливной арматуре можно удалить с помощью имеющихся в продаже средств для удаления накипи. Чтобы предотвратить заедание предохранительно- го клапана, его необходимо регулярно приводить в

6. Устранение неисправностей

Проблема Причина Способ устраненияВода не нагревается. Отсутствует напря-жение. Проверить предо-хранители домашней электрической сети.Вытекает малый объем воды.

Загрязнен или заиз-вестковался регулятор струи или душевая лейка. Очистить регулятор струи или душевую лейку и / или удалить с них известковый налет. Если невозможно устранить эту неисправность самостоя- тельно, следует пригласить специалиста. Чтобы специалист смог оперативно помочь, сообщите ему номер прибора с заводской таблички (000000-0000-000000): Nr.: 000000-0000-000000Made in GermanyD0000047942

7. Техника безопасности

Монтаж, запуск, а также техобслуживание и ремонт при- бора должны производиться только квалифицированным специалистом.

7.1 Общие указания по технике

безопасности Безупречная работа прибора и безопасность эксплуатации гарантируются только при использовании соответствую- щих комплектующих и оригинальных запчастей.

7.2 Предписания, стандарты и положения

Необходимо соблюдать все общегосударственные и региональные предписания и положения.

8. Описание устройства

8.1 Комплект поставки

В комплект поставки прибора входят: - Настенная монтажная планка (для HFA-Z 150 – 2шт.) - Распорки 5 ММ (2 шт. вверху, 2 шт. внизу) - Шаблон для монтажа

Необходимые принадлежности Для приборов закрытого (напорного) типа предлагаются различные предохранительные группы в зависимости от статического давления. Предохранительные узлы серти- фицированной конструкции защищают прибор от недопу- стимых превышений давления. Дополнительные принадлежности Арматура для безнапорной эксплуатации приборов пред- лагается как дополнительные принадлежности.

Прибор предназначен для жесткого крепления на стене. Стена должна быть рассчитана на соответствующую на-

Устанавливать прибор только вертикально, в незамерзаю- щем помещении и рядом с краном.www.stiebel-eltron.com HFA | 59

9.2 Установка настенной монтажной

Для переноса размеров на стену можно использовать шаблон для монтажа. Просверлить отверстия и закрепить настенную мон- тажную планку с помощью шурупов и дюбелей. Кре- пежный материал следует выбирать с учетом прочно-

Неровности стены компенсируются подходящими распор-

Для приборов модели HFA-Z 150 требуются 2настенные монтажные планки.

1 Вставка вверху 2 Вставка внизу

9.3 Подготовка кабеля электропитания

10.1 Подключение воды

Материальный ущерб Все работы по подключению воды и монтажу при- бора необходимо производить в соответствии с инструкцией. При эксплуатации прибора в закрытом виде (напорный тип) необходимо использовать напорную арматуру. При эксплуатации прибора в открытом виде (безнапорный тип) необходимо использовать безнапорную арматуру. Гидравлические линии следует присоединять с пло- ским уплотнением.

10.1.1 Материалы, допущенные к применению

Материальный ущерб При использовании труб из пластика нужно следо- вать указаниям производителя и главы «Техниче- ские характеристики/ Возможные неисправности». Водопроводная линия холодной воды В качестве материалов разрешено использовать горячео- цинкованную сталь, нержавеющую сталь, медь и пластик. Необходима установка предохранительного клапана. Водопроводная линия горячей воды В качестве материала для труб могут использоваться не- ржавеющая сталь, медь или пластик.

10.1.2 Закрытого типа (напорный) для снабжения

нескольких точек отбора Запрещено превышать допустимое давление (см. главу «Технические характеристики/ Таблица параметров»). Установить предохранительный клапан сертифициро- ванной конструкции в трубопровод подачи холодной воды. При этом с учетом статического давления не- обходимо дополнительно подобрать редукционный

Подобрать размеры выпускной трубы таким образом, чтобы горячая вода могла вытекать беспрепятственно при полностью открытом предохранительном клапане. Продувочную линию предохранительного узла монти- ровать в незамерзающем помещении, с постоянным уклоном вниз. Продувочное отверстие предохранительного клапана должно оставаться открытым в атмосферу.

10.1.3 Открытого типа (безнапорный) для снабжения

Нельзя перекрывать слив и блокировать поворот- ный рычаг арматуры. Нельзя использовать регуляторы струи или аэра-

Для а приборов номинальной вместимостью 120л и150л требуются 2человека.60 | HFA www.stiebel-eltron.com

10.3 Электрическое подключение

ПРЕДУПРЕЖДЕНИЕ поражение электрическим

Все работы по электрическому подключению и монтажу необходимо производить в соответ- ствии с инструкцией. При любых работах необходимо полное отклю- чение прибора от сети. ПРЕДУПРЕЖДЕНИЕ поражение электрическим

Подключение к электросети допустимо толь- ко в неразъемном исполнении, со съемной ка- бельной втулкой. Прибор должен отсоединять- ся от сети с раствором всех контактов не менее 3 мм на всех полюсах. ПРЕДУПРЕЖДЕНИЕ поражение электрическим

Проверить подключение прибора к защитному

Материальный ущерб Установить устройство защиты от тока утечки (УЗО).

Материальный ущерб Следует соблюдать данные на заводской табличке. Напряжение сети должно совпадать с указанным на табличке. Снять ручку регулятора температуры. Выверните винты. Снять нижнюю крышку. Отвинтить фиксатор. Пропустить питающий кабель через кабельный ввод и снова зафиксировать его. Подключить нужную мощность в соответствии со схе- мами соединений (см. главу «Технические характери- стики / Электрические схемы и соединения»). Установить нижнюю крышку прибора. Завинтите винты. Установить ручку регулятора температуры. Шариковой ручкой отметьте на заводской табличке крестиком выбранную для подключения мощность и напряжение. Прибор закрытого (напорного) типа Соединить предохранительный узел с прибором, ис- пользуя для крепления труб резьбовое соединение. Прибор открытого (безнапорного) типа Привинтить арматуру к прибору.

11. Ввод в эксплуатацию

11.1 Первый ввод в эксплуатацию

Кран точки отбора держать открытым до запол- нения прибора и удаления воздуха из системы трубопроводов. Отрегулировать расход. При этом нужно учитывать максимально допустимый расход при полностью от- крытой арматуре (см. главу «Технические характери- стики / Таблица параметров»). Прибор закрытого (напорного) типа: При необходимости уменьшить расход на дросселе предохранительного узла. Перевести регулятор температуры в положение мак- симальной температуры. Подать сетевое напряжение. Проверить работу прибора. Обратите при этом внима- ние на выключение регулятора температуры. Прибор закрытого (напорного) типа: Проверить дей- ствие предохранительного узла.

11.1.1 Передача прибора

Объяснить пользователю принцип работы прибора и предохранительного узла, ознакомить пользователя с правилами использования прибора. Указать пользователю на возможные опасности, осо- бенно на опасность ошпаривания. Передать данное руководство.

11. 2 Повторный ввод в эксплуатацию

См. главу «Первый ввод в эксплуатацию».

12. Вывод из эксплуатации

Обесточить прибор с помощью предохранителя до- машней электрической сети. Опорожнить прибор. См. главу «Техобслуживание / Опорожнение прибора».www.stiebel-eltron.com HFA | 61

Устранение неисправностей

13. Устранение неисправностей

При температуре ниже -15°C может сработать предохранительный ограничитель температуры. Прибор мог подвергаться воздействию таких тем- ператур еще при хранении или транспортировке. Неисправность Причина Способ устранения Вода не нагревается.

Предохранительный ограничитель темпе- ратуры сработал по причине неисправно- сти регулятора. Устранить причину не- исправности. Замени- те комбинированное устройство регуля- тор-ограничитель.

Предохранительный ограничитель темпе- ратуры сработал из-за температуры ниже -15°C. Нажать кнопку сброса (см. рисунок).

Не включается уско- ренный нагрев. Проверить кнопочный выключатель и рычаг.

Неисправен фланец с нагревательным

Заменить фланец с на- гревательным ТЭНом. Предохранительный клапан капает при выключенном режиме

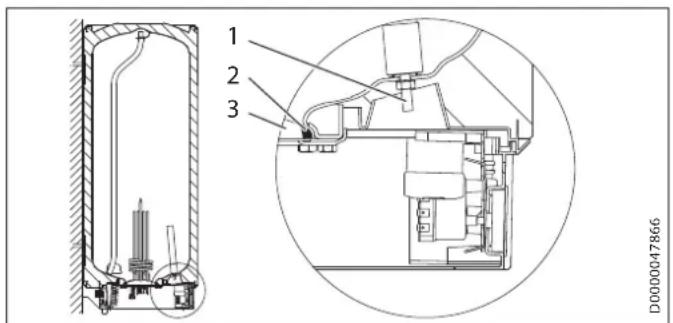

Кнопка сброса защитного ограничителя температуры D0000047866

1 Кнопка сброса предохранительного ограничителя температуры 2 Комбинированное устройство «регулятор-ограничитель»

ПРЕДУПРЕЖДЕНИЕ поражение электрическим

Все работы по электрическому подключению и монтажу необходимо производить в соответ- ствии с инструкцией. При любых работах следует полностью отклю- чать прибор от сети! При определенных работах по техобслуживанию необхо- димо снимать нижнюю крышку. Если необходимо опорожнить прибор, необходимо следо- вать указаниям главы «Опорожнение прибора». Следовать указанным значениям глубины погружения ком- бинированного устройства «регулятор-ограничитель» (см. главу «Технические характеристики/ Размеры и соедине-

14.1 Проверка предохранительного клапана

Регулярно выполнять проверку предохранительного

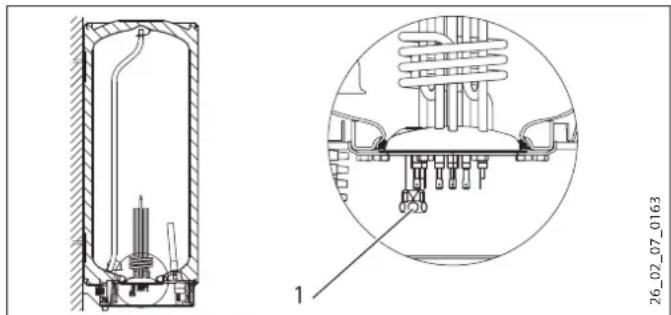

14.2 Опорожнение прибора

ПРЕДУПРЕЖДЕНИЕ ожог При опорожнении прибора из него может вы- текать горячая вода. Если для техобслуживания или защиты всей установки от замерзания нужно произвести слив воды, то необходимо выполнить следующие шаги: Закрыть запорный вентиль в трубопроводе подачи холодной воды. Открыть краны горячей воды во всех точках отбора.

1 Крышка сливного патрубка G 1/2 Отвернуть крышку со сливного патрубка.62 | HFA www.stiebel-eltron.com

14.3 Проверка / замена защитного анода

1 Защитный анод 2 Уплотнительное кольцо 3 Фланцевая пластина Проверьте защитный анод первый раз через год и при нобходимости замените его. Учитывать, что для анода необходим ключ 13, и что максимальное значение пе- реходного сопротивления между защитным анодом и баком составляет 1 Ω. После этого определить, через какие интервалы вре- мени необходимо проводить дальнейшие проверки.

14.4 Удаление накипи

Прибор открытого типа: При использовании смесителя (для горячей и холодной воды) с ручным душем нужно регулярно удалять известковый налет. Удаляйте накипь с фланца только после демонтажа и не обрабатывайте средствами для удаления накипи поверхность бака и защитный анод.

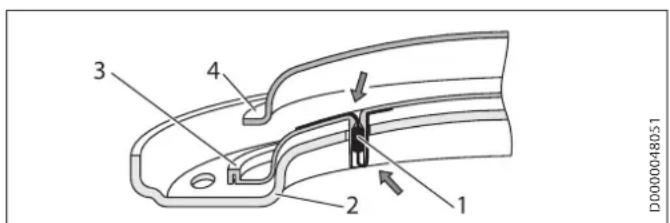

14.5 Покрытие для защиты от коррозии

Проверить, чтобы при техническом обслуживании на изо- лирующей панели не был поврежден или удален антикор- розионный резистор. Надлежащим образом восстановите защитное покрытие против коррозии после замены.

D0000048051 1 Антикоррозионный резистор (390 Ω) 2 Прижимная панель 3 Изолирующая панель 4 Нагревательный фланецwww.stiebel-eltron.com HFA | 63

Технические характеристики

15. Технические характеристики

15.1 Размеры и соединения

Комбинация «регулятор-ограничитель», глубина погружения

D0000047862 1 Датчик ограничителя 2 Датчик регулятора HFA-Z 30 HFA-Z 80 HFA/EB 80 Z HFA 100 Z HFA-Z 100 HFA-Z 150 L1 Глубина погружения мм 260 240 240 260 240 260 L2 Глубина погружения мм 380 350 350 380 350 380 a10

a10 Прибор Высота мм 770 975 1020 1210 975 1280 a20 Прибор Ширина мм 410 510 410 410 510 510 a30 Прибор Глубина мм 420 510 420 420 510 510 b02 Кабельный вводI Резьбовое соединение PG 21 PG 21 PG 21 PG 21 PG 21 PG 21 b03 Ввод для электропроводкиII Резьбовое соединение PG 11 PG 11 PG 11 PG 11 PG 11 PG 11 c01 Подвод холодной воды Наружная резьба G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A c06 Выпуск. труба горячей воды Наружная резьба G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A i14 Планка для подвешиванияI Высота мм 700 900 900 900 900 1100 макс. диаметр крепежного винта мм 12 12 12 12 12 12 i15 Настенная монтажная планкаII Высота мм 300 макс. диаметр крепежного винта мм 1264 | HFA www.stiebel-eltron.com

Технические характеристики

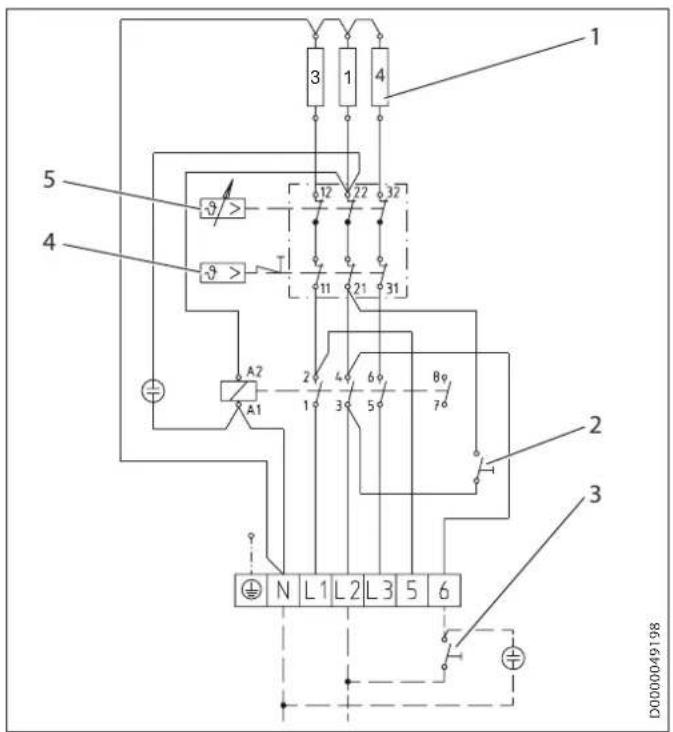

15.2 Электрические схемы и соединения

1 Нагревательные элементы по 2кВт, ~ 230В 2 Кнопка ускоренного нагрева 3 Пульт ДУ для быстрого нагрева 4 Предохранительный ограничитель температуры 5 Регулятор температуры Двухконтурный режим, одноканальный счетчик с контактом для подключения к системе энергоснабжающего предприятия 2/4 кВт, 1/N/PE ~ 230 В D0000059763

2/4 кВт, 2/N/PE ~ 400 В D0000059764

2/6 кВт, 3/N/PE ~ 400 В D0000059765

1 Контакт для подключения к сети энергоснабжающего предприятия HFA 100 Z:

1 Нагревательный элемент 2 Кнопка ускоренного нагрева 3 Пульт ДУ для быстрого нагрева 4 Предохранительный ограничитель температуры 5 Регулятор температуры Нагревательный элемент

Технические характеристики Одноконтурный режим 2 кВт, 1/N/PE, ~230В D0000059766 4 кВт, 1/N/PE, ~230В D0000059767 4 кВт, 2/N/PE, ~400 В D0000059768 6 кВт, 3/N/PE ~ 400 В D0000059769 Режим бойлера 2 кВт, 1/N/PE, ~230В D0000059770 4 кВт, 1/N/PE, ~230В D0000059771 4 кВт, 2/N/PE, ~400 В D0000059772 6 кВт, 3/N/PE ~ 400 В D0000059773 6 кВт, 3/PE ~ 400В D0000059774 Двухконтурный режим, двухканальный счетчик с контактом для подключения к системе энергоснабжающего предприятия

K1 Контактор 1 K2 Контактор 2 1 Контакт для подключения к сети энергоснабжающего предприятия 2 Низкий тариф 3 Высокий тариф66 | HFA www.stiebel-eltron.com

Технические характеристики

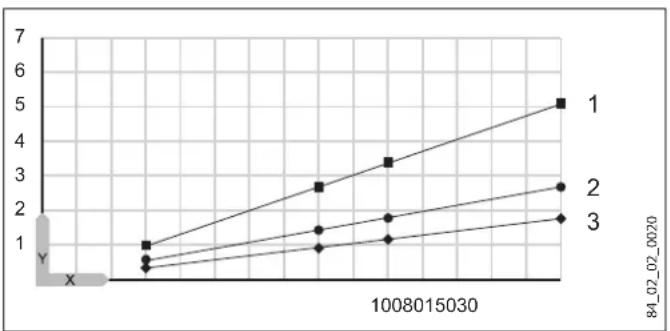

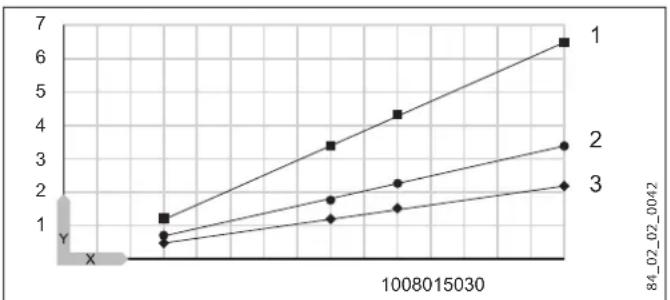

15.3 Диаграмма нагрева

Длительность нагрева зависит от емкости резервуара, тем- пературы холодной воды и мощности нагрева. Диаграмма при температуре холодной воды 15°C: Заданная температура 65°C

Заданная температура 82°C

X Номин. емкость, л Y Длительность, ч 1 2кВт 2 4кВт 3 6кВт

15.4 Возможные неисправности

При неисправности температура при 0,6 МПа может повы- шаться до 95°C.

15.5 Характеристики энергопотребления

Технические характеристики изделия: Стандартный водонагреватель (в соответствии с регламентом ЕС № 812/2013 | 814/2013) HFA-Z 30 HFA-Z 80 HFA/EB 80 Z HFA 100 Z HFA-Z 100 HFA-Z 150

Производитель STIEBEL

ELTRONSTIEBEL ELTRONSTIEBEL ELTRONSTIEBEL ELTRONSTIEBEL ELTRONSTIEBEL ELTRON

Профиль нагрузки S M M L L L Класс энергоэффективности B C C C C C Энергетический КПД % 36 36 36 37 38 37 Годовое потребление электроэнергии kWh 518 1410 1436 2777 2716 2752 Заданная на заводе температура °C 60 60 60 60 60 60 Уровень звуковой мощности дБ(A) 15 15 15 15 15 15 Возможность эксплуатации исключительно в периоды низкой нагрузки - - - - - - Функция Smart - - - - - - Объем накопителя л 30 80 80 100 100 150 Количество смешанной воды при 40 °C л 50 116 112 141 149 202 Суточное потребление электроэнергии kWh 2,437 6,595 6,747 12,943 12,584 12,794www.stiebel-eltron.com HFA | 67

Гидравлические характеристики Номинальная емкость л 30 80 80 100 100 150 Объем смешанной воды 40 °C (15 °C/65 °C) л 58 158 155 195 195 290 Электрические характеристики Подключаемая мощность ~ 230 В кВт 2-4 2-4 2-4 2-4 2-4 2-4 Подключаемая мощность ~ 400 В кВт 2-6 2-6 2-6 2-6 2-6 2-6 Фазы 1/N/PE, 2/N/PE, 3/N/PE, 3/PE 1/N/PE, 2/N/PE, 3/N/PE, 3/PE 1/N/PE, 2/N/PE, 3/N/PE, 3/PE 1/N/PE, 2/N/PE, 3/N/PE, 3/PE 1/N/PE, 2/N/PE, 3/N/PE, 3/PE 1/N/PE, 2/N/PE, 3/N/PE, 3/PE Номинальное напряжение B 230/400 230/400 230/400 230/400 230/400 230/400 Частота Гц 50/- 50/- 50/- 50/- 50/- 50/- Одноконтурный режим X X X X X X Двухконтурный режим X X X X X X Бойлерный режим X X X X X X Пределы рабочего диапазона Диапазон регулировки температуры °C 35-82 35-82 35-82 35-82 35-82 35-82 Макс. допустимое давление МПа 0,6 0,6 0,6 0,6 0,6 0,6 Испытательное давление МПа 0,78 0,78 0,78 0,78 0,78 0,78 Макс. допустимая температура °C 95 95 95 95 95 95 Макс. расход л/мин 18 18 18 18 18 18 Мин./макс. электропроводность холод-

мкСм/см 100-1500 100-1500 100-1500 100-1500 100-1500 100-1500 Энергетические характеристики Расход энергии в режиме ожидания/24 часа при 65°C кВт*ч 0,46 0,75 1,1 1,4 0,9 1,3 Класс энергоэффективности B C C C C C Модификации Степень защиты (IP) IP24 IP24 IP24 IP24 IP24 IP24 Конструкция закрытого типа X X X X X X Конструкция открытого типа X X X X X X Цвет белый белый белый белый белый белый

Высота мм 770 975 1020 1210 975 1280 Ширина мм 410 510 410 410 510 510 Глубина мм 420 510 420 420 510 510

Вес заполненного прибора кг 52,6 113 116 141,5 137, 5 199 Вес порожнего прибора кг 22,6 33 36 41,5 37,5 49 МОНТАЖ | ГАРАНТИЯ | ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ И УТИЛИЗАЦИЯ Технические характеристики

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ И УТИЛИЗАЦИЯ

Приборы, приобретенные за пределами Германии, не под- падают под условия гарантии немецких компаний. К тому же в странах, где продажу нашей продукции осуществляет одна из наших дочерних компаний, гарантия предоставля- ется исключительно этой дочерней компанией. Такая га- рантия предоставляется только в случае, если дочерней компанией изданы собственные условия гарантии. За пре- делами этих условий никакая гарантия не предоставляется. На приборы, приобретенные в странах, где ни одна из наших дочерних компаний не осуществляет продажу нашей продукции, никакие гарантии не распространяют- ся. Это не затрагивает гарантий, которые могут предостав- ляться импортером. Защита окружающей среды и
