РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SH 80 S STIEBEL ELTRON

ЭКСПЛУАТАЦИЯ И МОНТАЖ

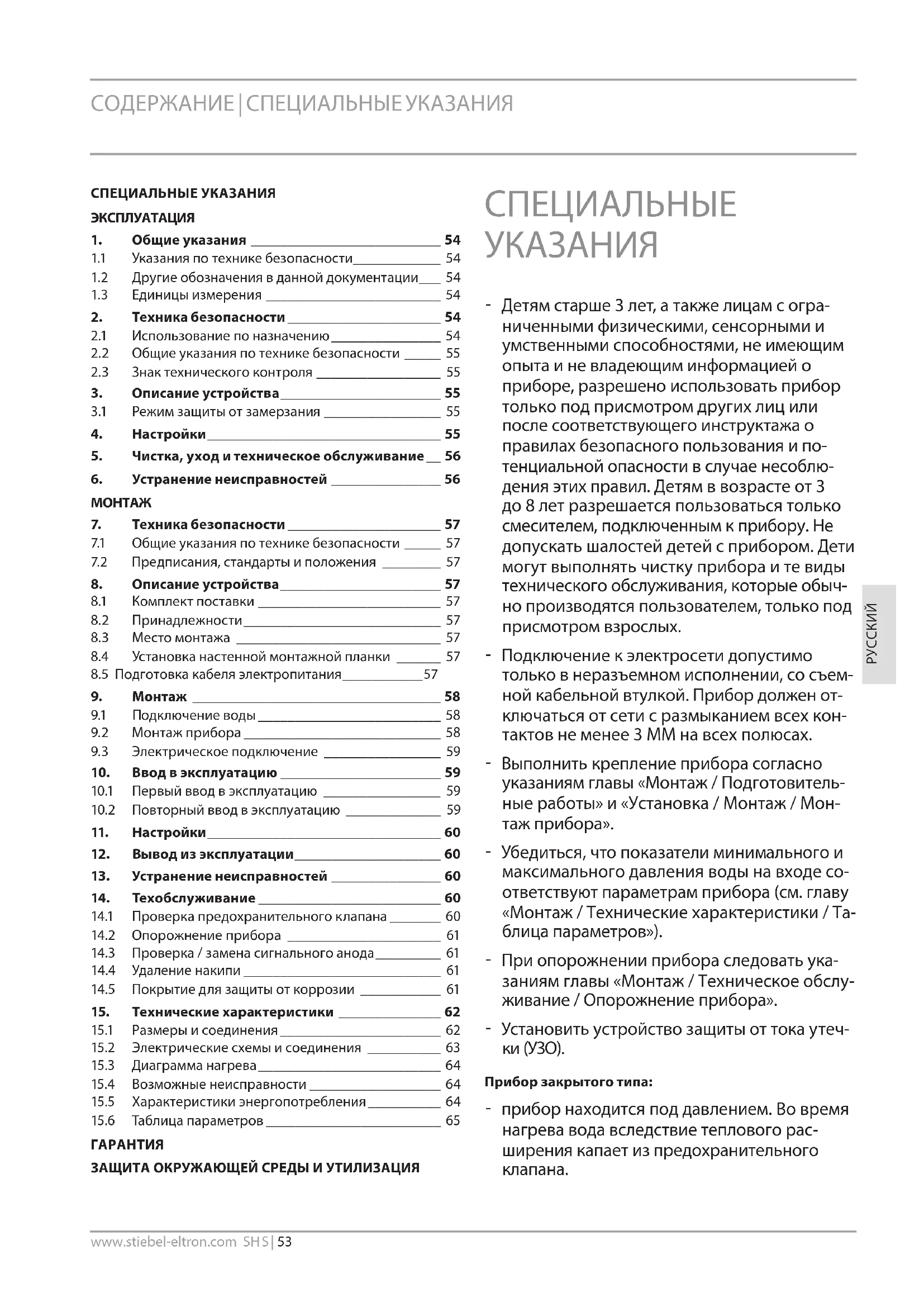

www.stiebel-eltron.com SH S | 53 СОДЕРЖАНИЕ | СПЕЦИАЛЬНЫЕ УКАЗАНИЯ СПЕЦИАЛЬНЫЕ УКАЗАНИЯ ЭКСПЛУАТАЦИЯ

1. Общие указания 54

1.1 Указания по технике безопасности 54

1.2 Другие обозначения в данной документации 54

1.3 Единицы измерения 54

2. Техника безопасности 54

2.1 Использование по назначению 54

2.2 Общие указания по технике безопасности 55

2.3 Знак технического контроля 55

3. Описание устройства 55

3.1 Режим защиты от замерзания 55

5. Чистка, уход и техническое обслуживание 56

6. Устранение неисправностей 56

7. Техника безопасности 57

7.1 Общие указания по технике безопасности 57

7.2 Предписания, стандарты и положения 57

8. Описание устройства 57

8.1 Комплект поставки 57

8.2 Принадлежности 57

8.3 Место монтажа 57

8.4 Установка настенной монтажной планки 57

8.5 Подготовка кабеля электропитания 57

9.1 Подключение воды 58

9.2 Монтаж прибора 58

9.3 Электрическое подключение 59

10. Ввод в эксплуатацию 59

10.1 Первый ввод в эксплуатацию 59

10.2 Повторный ввод в эксплуатацию 59

12. Вывод из эксплуатации 60

13. Устранение неисправностей 60

14. Техобслуживание 60

14.1 Проверка предохранительного клапана 60

14.2 Опорожнение прибора 61

14.3 Проверка / замена сигнального анода 61

14.4 Удаление накипи 61

14.5 Покрытие для защиты от коррозии 61

15. Технические характеристики 62

15.1 Размеры и соединения 62

15.2 Электрические схемы и соединения 63

15.3 Диаграмма нагрева 64

15.4 Возможные неисправности 64

15.5 Характеристики энергопотребления 64

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ И УТИЛИЗАЦИЯ СПЕЦИАЛЬНЫЕ

- Детям старше 3 лет, а также лицам с огра- ниченными физическими, сенсорными и умственными способностями, не имеющим опыта и не владеющим информацией о приборе, разрешено использовать прибор только под присмотром других лиц или после соответствующего инструктажа о правилах безопасного пользования и по- тенциальной опасности в случае несоблю- дения этих правил. Детям в возрасте от 3 до 8 лет разрешается пользоваться только смесителем, подключенным к прибору. Не допускать шалостей детей с прибором. Дети могут выполнять чистку прибора и те виды технического обслуживания, которые обыч- но производятся пользователем, только под присмотром взрослых. - Подключение к электросети допустимо только в неразъемном исполнении, со съем- ной кабельной втулкой. Прибор должен от- ключаться от сети с размыканием всех кон- тактов не менее 3ММ на всех полюсах. - Выполнить крепление прибора согласно указаниям главы «Монтаж/ Подготовитель- ные работы» и «Установка/ Монтаж/ Мон- таж прибора». - Убедиться, что показатели минимального и максимального давления воды на входе со- ответствуют параметрам прибора (см. главу «Монтаж/ Технические характеристики/ Та- блица параметров»). - При опорожнении прибора следовать ука- заниям главы «Монтаж/ Техническое обслу- живание/ Опорожнение прибора». - Установить устройство защиты от тока утеч-

Прибор закрытого типа: - прибор находится под давлением. Во время нагрева вода вследствие теплового рас- ширения капает из предохранительного клапана.54 | SH S www.stiebel-eltron.com СПЕЦИАЛЬНЫЕ УКАЗАНИЯ - Чтобы предотвратить заедание предохрани-тельного клапана, его необходимо регуляр-но приводить в действие. - Установить предохранительный клапан сер- тифицированной конструкции в трубопро-вод подачи холодной воды. В зависимости от статического давления может дополни-тельно потребоваться установка редукцион-ного клапана. - Размеры отводной трубы подобрать таким образом, чтобы вода при полностью откры-том предохранительном клапане вытекала беспрепятственно. - Продувочную линию предохранительного узла монтировать в незамерзающем поме-щении, с постоянным уклоном вниз. - Продувочное отверстие предохранительно- го клапана должно оставаться открытым в атмосферу. ЭКСПЛУАТАЦИЯ

Глава «Эксплуатация» предназначена для пользователя и специалиста.Глава «Монтаж» предназначена для специалиста. УказаниеПеред началом эксплуатации следует внимательно прочитать данное руководство и сохранить его.При необходимости передать настоящее руковод-ство следующему пользователю.1.1 Указания по технике безопасности1.1.1 Структура указаний по технике безопасности

СИГНАЛЬНОЕ СЛОВО Вид опасностиЗдесь приведены возможные последствия несо-блюдения указания по технике безопасности.f Здесь приведены мероприятия по предотвра-щению опасности.1.1.2 Символы, вид опасностиСимвол Вид опасности

Поражение электрическим током

Ожог (ожог, обваривание) 1.1.3 Сигнальные словаСИГНАЛЬНОЕ СЛОВО ЗначениеОПАСНОСТЬ Указания, несоблюдение которых приводит к се-рьезным травмам или к смертельному исходу.ПРЕДУПРЕЖДЕНИЕ Указания, несоблюдение которых может приве-сти к серьезным травмам или к смертельному исходу.ОСТОРОЖНО Указания, несоблюдение которых может при-вести к травмам средней тяжести или к легким травмам.1.2 Другие обозначения в данной документации УказаниеОбщие указания обозначены приведенным рядом с ними символом.f Необходимо внимательно прочитать тексты указаний.Символ Значение

Материальный ущерб (повреждение оборудования, косвенный ущерб и ущерб для окружающей среды)

Утилизация устройства f Этот символ указывает на необходимость выполнения определенных действий. Описание необходимых дей-ствий приведено шаг за шагом.1.3 Единицы измерения УказаниеЕсли не указано иное, все размеры приведены в миллиметрах.

2. Техника безопасности

2.1 Использование по назначениюПрибор предназначен для нагрева водопроводной воды. Прибор может обслуживать одну, а при эксплуатации в закрытом (напорном) режиме – несколько точек отбора.Прибор предназначен для бытового использования. Для его безопасного обслуживания пользователю не требуется проходить инструктаж. Возможно использование прибора не только в быту, но и, например, на предприятиях малого бизнеса при условии соблюдения тех же условий эксплу-атации.Любое иное или не указанное в настоящем руководстве использование данного устройства считается использо- ванием не по назначению. Использованием не по назначе- нию считается также использование прибора для нагрева

!ЭКСПЛУАТАЦИЯ Описание устройства РУССКИЙwww.stiebel-eltron.com SH S | 55любых других жидкостей кроме воды, а также нагрев воды с добавлением химикалий, например, рассола.Использование по назначению подразумевает также со-блюдение требований настоящего руководства, а также руководств к используемым принадлежностям.

2.2 Общие указания по технике

безопасности ПРЕДУПРЕЖДЕНИЕ ожогВо время работы арматура и предохранительная группа могут нагреваться до температуры свыше 60°C.При температуре воды на выходе выше 43°C суще-ствует опасность обваривания.

ПРЕДУПРЕЖДЕНИЕ травмаДетям старше 3 лет, а также лицам с ограничен-ными физическими, сенсорными и умственны-ми способностями, не имеющим опыта и не вла-деющим информацией о приборе, разрешено использовать прибор только под присмотром других лиц или после соответствующего инструк-тажа о правилах безопасного пользования и по-тенциальной опасности в случае несоблюдения этих правил. Детям в возрасте от 3 до 8 лет раз-решается пользоваться только смесителем, под-ключенным к прибору. Не допускать шалостей детей с прибором. Дети могут выполнять чистку прибора и те виды технического обслуживания, которые обычно производятся пользователем, только под присмотром взрослых.

Материальный ущербВодопровод и предохранительная группа должны быть защищены от замерзания пользователем.

Прибор закрытого типа: прибор находится под дав- лением. Во время нагрева вода вследствие тепло-вого расширения капает из предохранительного клапана.f Если по окончании нагрева вода по-прежнему подкапывает, необходимо сообщить об этом специалисту.Прибор открытого типа: при каждом нагревании расширяющаяся вода капает в месте слива.

2.3 Знак технического контроля

См. заводскую табличку на приборе. Евразийское соответствие

Данный прибор соответствует требованиям безопасности технических регламентов Евразийского Экономического Союза ТР ТС 004/2011, ТР ТС 020/2011 и прошел соответству-ющие процедуры подтверждения соответствия. Сертификат соответствия № ТС RU C-DE.АЯ46.B.84155, срок действия с 21.02.2018 г. по 20.02.2023 г. Орган по сертификации «РО-СТЕСТ-Москва» АО «Региональный орган по сертификации и тестированию».

3. Описание устройства

Прибор представляет собой электрический нагреватель водопроводной воды с режимом стандартного нагрева. Температура задается регулятором температуры. Автома- тический нагрев до нужной температуры производится в зависимости от электроснабжения. На дисплее отобража-ется доступный объем горячей воды.Может эксплуатироваться как прибор открытого (безна-порного), так и закрытого (напорного) типа.Стальной внутренний бак имеет специальное эмалевое покрытие «anticor » и оснащен сигнальным анодом. Анод с индикатором износа обеспечивает защиту внутреннего объема резервуара от коррозии.

3.1 Режим защиты от замерзания

Прибор защищен от замерзания также при установке регу-лятора температуры на «холодно», но для этого он должен быть подключен к сети электропитания. Прибор своевре- менно включается и нагревает воду. Прибор не защищает трубы водопровода и предохранительный комплект от замерзания.

Регулировка температуры производится бесступенчато.

SERVICE ANODE D0000038446 1 Сигнальная лампа индикации рабочего режима2 Индикатор доступного объема горячей воды3 Ручка регулятора температуры4 Сигнальная лампа «SERVICE ANODE» (техобслужива-ние анода)• холодноE рекомендованное энергосберегающее положение, незначительное образование накипи, 60°C82°C максимальная температура нагреваТемпература может отклоняться от заданного значения, что обусловлено свойствами системы.ЭКСПЛУАТАЦИЯ Чистка, уход и техническое обслуживание 56 | SH S www.stiebel-eltron.com Сигнальная лампа «SERVICE ANODE» (техобслуживание анода) Прибор закрытого типа:

Материальный ущерб Прибор закрытого типа: f Если загорелась сигнальная лампа «SERVICE ANODE» (техобслуживание анода), нужно уве- домить об этом специалиста. Прибор открытого типа:

При эксплуатации прибора в открытом (безнапор- ном) режиме работа сигнальной лампы «SERVICE ANODE» прекращается. Первую проверку защитного анода следует вы- полнить через два года после начала эксплуата- ции прибора, при необходимости произвести его

Сигнальная лампа индикации рабочего режима Во время нагрева воды светится сигнальная лампа инди- кации рабочего режима. Индикатор доступного объема горячей воды На дисплее отображается доступный объем смешанной воды температурой 40°C при температуре холодной воды 15°C и температуре нагрева 65°C. Количество светящихся индикаторов соответствует доступному объему смешан- ной воды температурой 40°C. Это дает возможность снизить расход энергии и установить оптимальную температуру нагрева в соответствии с харак- тером отбора воды. Рекомендуется изначальная настройка температуры нагрева 65°C. Если после максимального объ- ема отобранной воды светится более одного индикатора, то настройку температуры нагрева можно снизить.

l 120-150 для принятия

l 30-50 для мытья рук l 2-5

5. Чистка, уход и техническое

обслуживание f Специалист должен регулярно проверять безопас- ность электрической части прибора и работоспособ- ность предохранительного узла. f Сигнальный анод подлежит замене специалистом как только загорится сигнальная лампа «SERVICE ANODE» («ТЕХОБСЛУЖИВАНИЕ АНОДА») (смотри гл. «Техниче- ское обслуживание/ Замена сигнального анода»). f Не использовать абразивные или едкие чистящие средства. Для ухода за прибором и очистки корпуса достаточно влажной тканевой салфетки. Образование накипи f Практически любая вода при высоких температурах дает известковый осадок. Он осаждается в приборе и влияет на работоспособность и срок службы прибора. Поэтому нагревательные элементы необходимо время от времени очищать от накипи. Время очередного техобслуживания сообщит специалист, знающий каче- ство местной воды. f Необходимо периодически проверять арматуру. Из- вестковые отложения на сливной арматуре можно удалить с помощью имеющихся в продаже средств для удаления накипи. f Чтобы предотвратить заедание предохранительно- го клапана, его необходимо регулярно приводить в

6. Устранение неисправностей

Проблема Причина Способ устранения Вода не нагревается. Отсутствует напря-

Проверить предохра- нители домовой элек-

Вытекает малый объем

Загрязнение или заиз- весткование регулято- ра струи или душевой

Очистить регулятор струи или душевую лейку и / или удалить с них известковый

Загорается сигналь- ная лампа «SERVICE ANODE» («ТЕХОБСЛУ- ЖИВАНИЕ АНОДА»). Необходимо выпол- нить замену сигналь- ного анода. Необходимо сообщить об этом специалисту. Если невозможно устранить эту неисправность самостоя- тельно, следует пригласить специалиста. Чтобы специалист смог оперативно помочь, необходимо сообщить ему номер прибора с заводской таблички (000000-0000-000000): Nr.: 000000-0000-000000Made in GermanyD0000047942

SERVICEANODEЭКСПЛУАТАЦИЯ Техника безопасности

7. Техника безопасности

Монтаж, запуск, а также техобслуживание и ремонт устрой- ства должны производиться только квалифицированным специалистом.

7.1 Общие указания по технике

безопасности Безупречная работа устройства и безопасность эксплуа- тации гарантируются только при использовании соответ- ствующих оригинальных принадлежностей и оригиналь- ных запчастей.

7.2 Предписания, стандарты и положения

Необходимо соблюдать все общегосударственные и региональные предписания и положения.

8. Описание устройства

8.1 Комплект поставки

В комплект поставки прибора входят: - Настенная монтажная планка (2 шт. для приборов но- минальной вместимостью 120л и150л) - Распорки 5ММ (2шт. вверху/ 2шт. внизу; для прибо- ров 120л и 150л 4шт. вверху/ 4шт. внизу) - Защитные колпачки (2 шт.) - Шаблон для монтажа

Необходимые принадлежности Для приборов закрытого (напорного) типа предлагаются различные предохранительные группы в зависимости от статического давления. Предохранительные узлы серти- фицированной конструкции защищают прибор от недопу- стимых превышений давления. Дополнительные принадлежности Арматура для безнапорной эксплуатации приборов пред- лагается как дополнительные принадлежности. Подготовительные мероприятия

Прибор предназначен для жесткого крепления на стене. Стена должна быть рассчитана на соответствующую на-

Устанавливать прибор только вертикально, в незамерзаю- щем помещении и рядом с краном.

8.4 Установка настенной монтажной

f Для переноса размеров на стену можно использовать шаблон для монтажа. f Просверлить отверстия и закрепить настенную мон- тажную планку с помощью шурупов и дюбелей. Кре- пежный материал следует выбирать с учетом прочно-

Неровности стены компенсируются подходящими распор-

Для приборов номинальной вместимостью 120л и150л требуются 2 настенные монтажные планки.

1 Вставка вверху 2 Вставка внизу

8.5 Подготовка кабеля электропитания

9.1 Подключение воды

Материальный ущерб Все работы по подключению воды и монтажу при- бора необходимо производить в соответствии с инструкцией. При эксплуатации прибора в закрытом виде (напорный тип) необходимо использовать напорную арматуру. При эксплу- атации прибора в открытом виде (безнапорный тип) необ- ходимо использовать безнапорную арматуру. Гидравличе- ские линии следует присоединять с плоским уплотнением.

9.1.1 Материалы, допущенные к применению

Материальный ущерб При использовании труб из пластика нужно следо- вать указаниям производителя и главы «Техниче- ские характеристики/ Возможные неисправности». Ограничение температуры нагрева может выпол- нить специалист (см. главу «Настройки/ Настройка ограничителя температуры»). Водопроводная линия холодной воды В качестве материалов разрешено использовать горячео- цинкованную сталь, нержавеющую сталь, медь и пластик. Необходима установка предохранительного клапана. Водопроводная линия горячей воды В качестве материала для труб разрешено использовать нержавеющую сталь, медь и пластик.

9.1.2 Закрытого типа (напорный) для снабжения

нескольких точек отбора Нельзя превышать макс. допустимое давление (см. главу «Технические характеристики/ Таблица параметров» и «Технические характеристики резервуара»). f Установить предохранительный клапан сертифициро- ванной конструкции в трубопровод подачи холодной воды. В зависимости от статического давления может дополнительно потребоваться установка редукцион- ного клапана. f Размеры отводной трубы подобрать таким образом, чтобы вода при полностью открытом предохранитель- ном клапане вытекала беспрепятственно. f Продувочную линию предохранительного узла монти- ровать в незамерзающем помещении, с постоянным уклоном вниз. f Продувочное отверстие предохранительного клапана должно оставаться открытым в атмосферу.

9.1.3 Открытого типа (безнапорный) для снабжения

Нельзя перекрывать слив и блокировать поворот- ный рычаг арматуры. Нельзя использовать регуляторы струи или аэра-

Для монтажа приборов номинальной вместимостью 120л и150л требуются 2человека.

1 Защитная крышка f Установить защитные колпачки.РУССКИЙ www.stiebel-eltron.com SH S | 59

9.3 Электрическое подключение

ПРЕДУПРЕЖДЕНИЕ поражение электрическим

Все работы по электрическому подключению и монтажу необходимо производить в соответствии с инструкцией. При любых работах необходимо полное отключе- ние прибора от сети. ПРЕДУПРЕЖДЕНИЕ поражение электрическим

Подключение к электросети допустимо только в неразъемном исполнении, со съемной кабельной втулкой. Прибор должен отсоединяться от сети с раствором всех контактов не менее 3мм на всех

ПРЕДУПРЕЖДЕНИЕ поражение электрическим

Проверить подключение прибора к защитному

Материальный ущерб Установить устройство защиты от тока утечки (УЗО).

Материальный ущерб Следует соблюдать данные на заводской табличке. Напряжение сети должно совпадать с указанным на табличке. f Снять ручку регулятора температуры. f Отвинтить винты. f Снять нижнюю крышку. f Вытащить кабельный ввод в направлении книзу, при этом удерживать фиксатор нажатым. f Пропустить питающий кабель через кабельный ввод и снова зафиксировать его. f Подключить нужную мощность в соответствии со схе- мами соединений (см. главу «Технические характери- стики / Электрические схемы и соединения»). f Установить нижнюю крышку прибора. f Завинтить винты. f Установить ручку регулятора температуры. f Шариковой ручкой отметить на заводской табличке крестиком выбранную для подключения мощность и напряжение. Прибор закрытого (напорного) типа f Соединить предохранительный узел с прибором, ис- пользуя для крепления труб резьбовое соединение. Прибор открытого (безнапорного) типа f Привинтить арматуру к прибору.

10. Ввод в эксплуатацию

10.1 Первый ввод в эксплуатацию

f Кран точки отбора держать открытым до запол- нения прибора и удаления воздуха из системы трубопроводов. f Отрегулировать расход. При этом нужно учитывать максимально допустимый расход при полностью от- крытой арматуре (см. главу «Технические характери- стики / Таблица параметров»). f Прибор закрытого (напорного) типа: При необходимости уменьшить расход на дросселе предохранительного узла. f Перевести регулятор температуры в положение мак- симальной температуры. f Подать сетевое напряжение. f Проверить работу прибора. Следить при этом за вы- ключением регулятора температуры. f Прибор закрытого (напорного) типа: Проверить дей- ствие предохранительного узла.

10.1.1 Передача прибора

f Объяснить пользователю принцип работы прибора и предохранительного узла, ознакомить пользователя с правилами использования прибора. f Указать пользователю на возможные опасности, осо- бенно на опасность обваривания. f Передать данное руководство.

10.2 Повторный ввод в эксплуатацию

См. главу «Первый ввод в эксплуатацию».60 | SH S www.stiebel-eltron.com

Ограничение температуры Ограничитель температуры устанавливается под ручкой регулятора температуры. f Установить регулятор температуры на «холодно» и от- соединить прибор от электрической сети. f Снять ручку регулятора температуры.

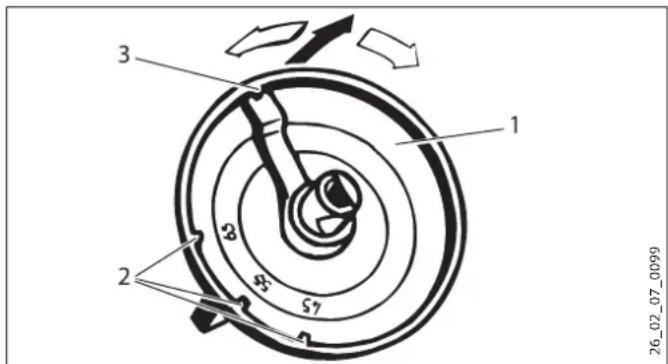

1 Ручка регулятора температуры 2 Ограничение температуры 45°C, 55°C, 65°C 3 Заводская настройка 85°C f Установить ограничение температуры нагрева. f Снова надеть ручку вставить регулятора температуры.

12. Вывод из эксплуатации

f Обесточить прибор с помощью предохранителя домо- вой электросети. f Опорожнить прибор (см. главу «Техобслуживание/ Опорожнение прибора»).

13. Устранение неисправностей

При температуре ниже -15 °C может сработать предохранительный ограничитель температуры. Прибор мог подвергаться воздействию таких тем- ператур еще при хранении или транспортировке. Неисправность Причина Способ устранения Вода не нагревается.

Предохранительный ограничитель темпе- ратуры сработал по причине неисправно- сти регулятора. Устранить причину неисправности. Заме- нить комбинирован- ное устройство регу- лятор-ограничитель.

Предохранительный ограничитель темпе- ратуры сработал из-за температуры ниже -15°C. Нажать кнопку сброса (см. рисунок).

Неисправен фланец с нагревательным

Заменить фланец с на- гревательным ТЭНом. Предохранительный клапан капает при выключенном режиме

Неисправность Причина Способ устранения Загорается сигналь- ная лампа «SERVICE ANODE» («ТЕХОБСЛУ- ЖИВАНИЕ АНОДА»). Сигнальный анод из-

Кнопка сброса предохранительного ограничителя температуры Кнопка сброса находится за ручкой регулятора темпера-

f Снять ручку регулятора температуры.

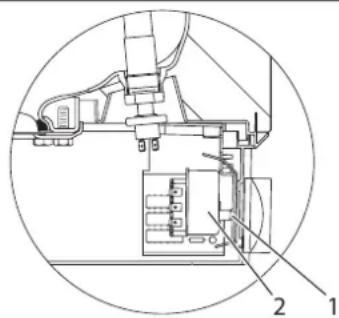

D0000038570 1 Кнопка сброса предохранительного ограничителя температуры 2 Комбинированное устройство «регулятор-ограничитель»

ПРЕДУПРЕЖДЕНИЕ поражение электрическим

Все работы по электрическому подключению и монтажу необходимо производить в соответствии с инструкцией. При любых работах следует полностью отключать прибор от сети! При определенных работах по техобслуживанию необхо- димо снимать нижнюю крышку. Если необходимо опорожнить прибор, необходимо следо- вать указаниям главы «Опорожнение прибора». Следовать указанным значениям глубины погружения ком- бинированного устройства «регулятор-ограничитель» (см. главу «Технические характеристики/ Размеры и соедине-

14.1 Проверка предохранительного клапана

f Регулярно выполнять проверку предохранительного клапана.РУССКИЙ www.stiebel-eltron.com SH S | 61

14.2 Опорожнение прибора

ПРЕДУПРЕЖДЕНИЕ ожог При опорожнении прибора из него может вытекать горячая вода. Если для техобслуживания или защиты всей установки от замерзания нужно произвести слив воды, то необходимо выполнить следующие шаги: f Закрыть запорный вентиль в трубопроводе подачи холодной воды. f Открыть краны горячей воды во всех точках отбора.

D0000038572 1 Сливной вентиль со штуцером для шланга G 3/4 f Отвернуть крышку со сливного патрубка.

14.3 Проверка / замена сигнального анода

f Проверить сигнальный анод при включении сигналь- ной лампы «SERVICE ANODE» («ТЕХОБСЛУЖИВАНИЕ АНОДА»), при необходимости выполнить его замену. SH 30 S (M 8) f Для замены сигнального анода необходимо демонти- ровать фланец с нагревательным ТЭНом. SH 50 - 150 S (G ¾) f Заменить анод можно без демонтажа фланца с нагре- вательным ТЭНом.

D0000038570 1 Пневматический выключатель для сигнального анода 2 Фланцевая пластина 3 Уплотнительное кольцо f При замене анода нужно обязательно следить за тем, чтобы пневматический выключатель был привернут герметично. Момент затяжки: 1 +0,5 Нм (вручную)

14.4 Удаление накипи

f Прибор открытого типа: При использовании смесителя с ручным душем необходимо регулярно удалять из- вестковый налет. f Удалять накипь с фланца только после его демонтажа, не обрабатывать средствами для удаления накипи по- верхность бака и сигнальный анод.

14.5 Покрытие для защиты от коррозии

Проверить, чтобы при техническом обслуживании на изо- лирующей панели не был поврежден или удален антикор- розионный резистор. Надлежащим образом восстановить защитное покрытие против коррозии после замены.

D0000048051 1 Антикоррозионный резистор (390 Ом) 2 Прижимная панель 3 Изолирующая панель 4 Фланец с нагревательным ТЭНом62 | SH S www.stiebel-eltron.com

Технические характеристики

15. Технические характеристики

15.1 Размеры и соединения

SERVICEANODED0000024799 SH 30 S SH 50 S SH 80 S SH 100 S SH 120 S SH 150 S a10 Прибор Высота мм 770 740 1050 1050 1210 1445 a20 Прибор Ширина мм 410 510 510 510 510 510 a30 Прибор Глубина мм 420 510 510 510 510 510 b02 Ввод для электропроводкиI PG 21 PG 21 PG 21 PG 21 PG 21 PG 21 b03 Ввод для электропроводкиII c01 Подвод холодной воды Наружная резьба G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A c06 Выпуск. труба горячей воды Наружная резьба G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A i14 Планка для подвешиванияI Высота мм 700 600 900 900 900 1100 макс. диаметр крепежного винта мм 12 12 12 12 12 12 i15 Настенная монтажная планкаII Высота мм 300 300 макс. диаметр крепежного винта мм 12 12РУССКИЙ www.stiebel-eltron.com SH S | 63

Технические характеристики Комбинация «регулятор-ограничитель», глубина

D0000047862 1 Датчик ограничителя 2 Датчик регулятора 30 S

100 S 120 S 150 SL1 Глубина погру-жения мм 260 260 240 240 240 260 L2 Глубина погру-жения мм 380 380 350 350 350 380

15.2 Электрические схемы и соединения

1 Клемма для переключения мощности 2 Штекерный соединитель для нулевого провода N 3 Индикатор доступного объема горячей воды 4 Пневматический выключатель для сигнального анода 5 Предохранительный ограничитель температуры 6 Регулятор температуры 7 Нагревательные элементы по 2кВт, ~ 230В 1 кВт

2/N/PE ~ 400 В 6 кВт

Технические характеристики

15.3 Диаграмма нагрева

Длительность нагрева зависит от емкости резервуара, тем- пературы холодной воды и мощности нагрева. Диаграмма нагрева при температуре холодной воды 15°C: Настройка заданной температуры 82°C

X Номинальная вместимость [л] Y Длительность [ч] 1 1 кВт 2 2 кВт 3 3кВт 4 4кВт 5 6 кВт

15.4 Возможные неисправности

При неисправности температура при 0,6 МПа может повы- шаться до 95°C.

15.5 Характеристики энергопотребления

Технические характеристики изделия: Стандартный водонагреватель (в соответствии с регламентом ЕС № 812/2013 | 814/2013) SH 30 S SH 50 S SH 80 S SH 100 S SH 120 S SH 150 S

Производитель STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON Профиль нагрузки S M M L L XL Класс энергоэффективности B C C C C C Энергетический КПД % 36 38 37 38 38 39 Годовое потребление электроэнергии kWh 518 1349 1381 2666 2705 4321 Заданная на заводе температура °C 60 60 60 60 60 60 Уровень звуковой мощности дБ(A) 15 15 15 15 15 15 Возможность эксплуатации исключительно в периоды низкой нагрузки - - - - - - Функция Smart - - - - - - Суточное потребление электроэнергии kWh 2,437 6,233 6,419 12,288 12,516 19,859 Объем смешанной воды 40 °C l 50 80 122 133 182 229РУССКИЙ www.stiebel-eltron.com SH S | 65

Технические характеристики

Гидравлические характеристики Номинальная емкость l 30 50 80 100 120 150 Объем смешанной воды 40°C (15°C/65 °C) l 59 97 159 198 235 292 Электрические характеристики Подключаемая мощность ~ 230 В кВт 1-4 1-4 1-4 1-4 1-4 1-4 Подключаемая мощность ~ 400 В кВт 3-6 3-6 3-6 3-6 3-6 3-6 Фазы 1/N/PE, 2/N/PE, 3/N/PE 1/N/PE, 2/N/PE, 3/N/PE 1/N/PE, 2/N/PE, 3/N/PE 1/N/PE, 2/N/PE, 3/N/PE 1/N/PE, 2/N/PE, 3/N/PE 1/N/PE, 2/N/PE, 3/N/PE Номинальное напряжение V 230/400 230/400 230/400 230/400 230/400 230/400 Частота Гц 50 50 50 50 50 50 Одноконтурный режим X X X X X X Пределы рабочего диапазона Диапазон регулировки температуры °C 35-82 35-82 35-82 35-82 35-82 35-82 Макс. допустимое давление МПа 0,6 0,6 0,6 0,6 0,6 0,6 Испытательное давление МПа 0,78 0,78 0,78 0,78 0,78 0,78 Макс. допустимая температура °C 95 95 95 95 95 95 Макс. расход л/мин 18 18 18 18 18 18 Мин. давление воды на входе МПа 0,1 0,1 0,1 0,1 0,1 0,1 Макс. давление воды на входе МПа 0,6 0,6 0,6 0,6 0,6 0,6 Мин./макс. электропроводность водопро- водной воды μS/

100-1500 100-1500 100-1500 100-1500 100-1500 100-1500 Энергетические характеристики Расход энергии в режиме ожидания/24 часа при 65°C

0,46 0,54 0,67 0,86 0,99 1,1 Класс энергоэффективности B C C C C C Модификации Степень защиты (IP) IP25 IP25 IP25 IP25 IP25 IP25 Конструкция закрытого типа X X X X X X Конструкция открытого типа X X X X X X Цвет белый белый белый белый белый белый

Высота мм 770 740 1050 1050 1210 1445 Ширина мм 410 510 510 510 510 510 Глубина мм 420 510 510 510 510 510

Вес заполненного прибора кг 53 78 118 140 165 203 Вес порожнего прибора кг 23,1 28 38 40,8 45,5 53,3 Серийный номер на шильдике прибора содержит дату изготов- ления прибора. Серийный номер имеет следующую структуру: 6-значный арти- кул прибора - 4-значная дата производства- 6-значный поряд- ковый номер. 4-значная дата производства расшифровывается так: - Первые две цифры плюс 25 - это год изготовления прибора (2 цифры), то есть 94+25 -> для 2019, 93+25 -> для 2018 и так

- Последние две цифры минус 25 -это календарная неделя из- готовления прибора. Например, 4-значная дата производства 9440 соответствует 15 неделе в 2019 году. Изготовитель: «Штибель Эльтрон ГмбХ & Ко. КГ» Адрес: Др. -Штибель-Штрассе 33, 37603, Хольцминден, Германия Тел. 05531 702-0 | Факс 05531 702-480 info@stiebel-eltron.de www.stiebel-eltron.de Сделано в Германии Импортер в РФ: ООО «Штибель Эльтрон» Адрес: ул. Уржумская, д.4, стр. 2 129343, г. Москва, Россия Тел. +7 495 125 0 125 info@stiebel-eltron.ru www.stiebel-eltron.ru66 | SH S www.stiebel-eltron.com ГАРАНТИЯ | ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ И УТИЛИЗАЦИЯ ГАРАНТИЯГАРАНТИЯ ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ И ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ И УТИЛИЗАЦИЯУТИЛИЗАЦИЯ

Приборы, приобретенные за пределами Германии, не под- падают под условия гарантии немецких компаний. К тому же в странах, где продажу нашей продукции осуществляет одна из наших дочерних компаний, гарантия предоставля- ется исключительно этой дочерней компанией. Такая га- рантия предоставляется только в случае, если дочерней компанией изданы собственные условия гарантии. За пре- делами этих условий никакая гарантия не предоставляется. На приборы, приобретенные в странах, где ни одна из наших дочерних компаний не осуществляет продажу нашей продукции, никакие гарантии не распространяют- ся. Это не затрагивает гарантий, которые могут предостав- ляться импортером. Защита окружающей среды и

f Утилизацию использованных приборов и материалов следует производить в соответствии с правилами соответствующего государства. f Если на приборе изображен перечеркнутый мусорный бак, сдавать такие приборы для утилизации и вторичной переработки необходимо в муниципальный пункт сбора или пункт приема в торговых предприятиях. Этот документ напечатан на бумаге, подлежащей вторичной переработке. f По окончании жизненного цикла прибора утилизируйте документ в соответствии с правилами соответствующего государства. ГАРАНТИЯГАРАНТИЯ ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ И УТИЛИЗАЦИЯЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ И УТИЛИЗАЦИЯPOLSKI www.stiebel-eltron.com SH S | 67
