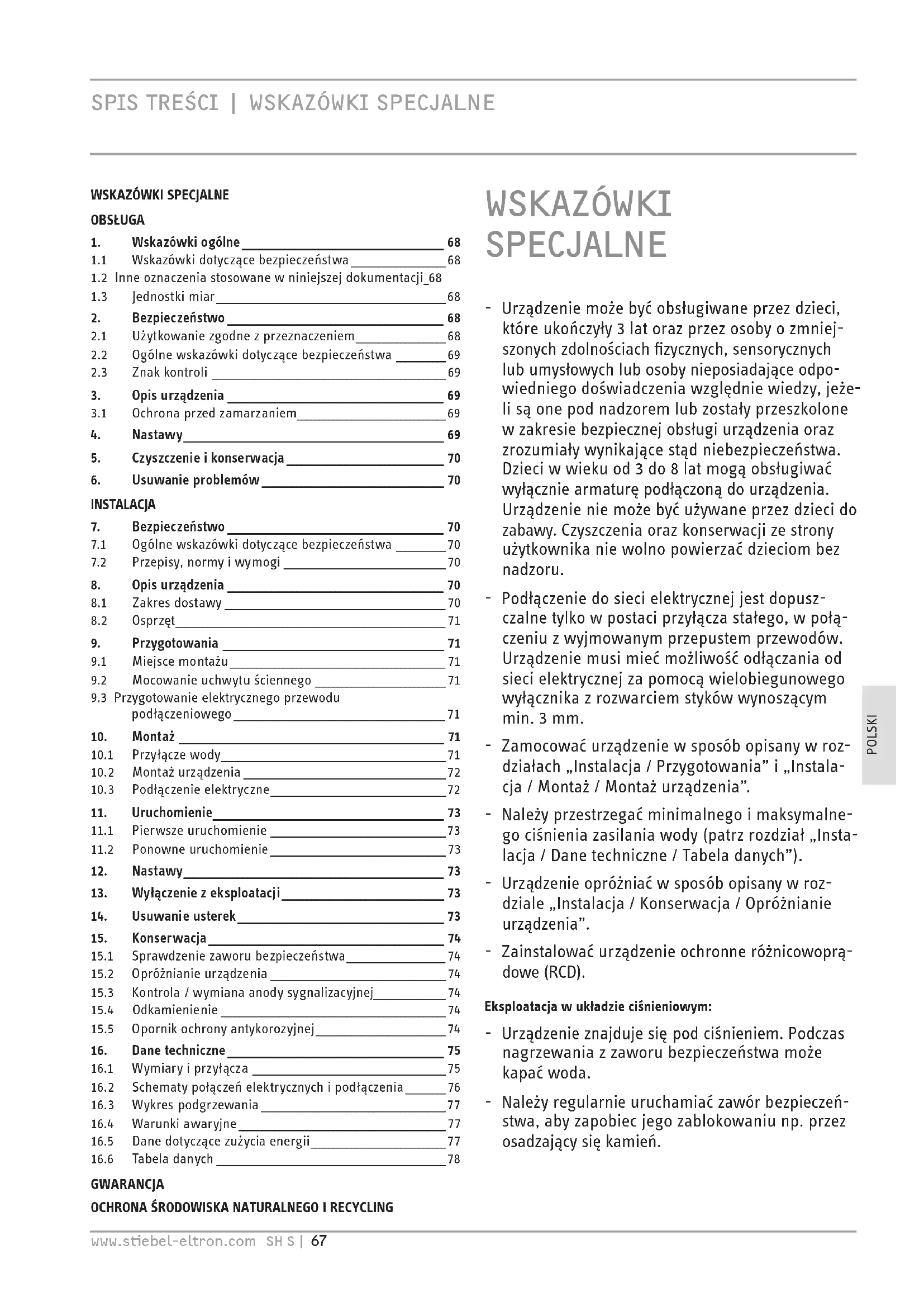

INSTRUKCJA OBSŁUGI SH 80 S STIEBEL ELTRON
- Wskazówki ogolne 68
1.1 Wskazowki dotyczbepezieczneistwa 68
1.2 Inne oznaczenia stosowane w niniejszej dokumentaci_68
1.3 Jednostki miar 68 - Bezpieczentwo 68
2.1 Uzytkowanie zgodne z przyznaczeniem 68
2.2 Ogolne wskazówki dotyczębezpiecz)—stwa 69
2.3 Znak kontroli 69
3.Opis urzadzenia 69
3.1 Ochronaprzedzamarzaniem 69 - Nastawy 69
- Czyszczenie i konserwacja 70
- Usuwanie problemów 70
INSTALLACJA
- Bezpieczentwo 70
7.1 Ogolne wskazówki dotyczę bezpieczędstwa 70
7.2 Przepisy, normy i wymogi 70
8.Opis urzadzenia 70
8.1 Zakres dostawy 70
8.2 Osprzct 71 - Przygotowania 71
9.1 Miejsce montazu 71
9.2 Mocowanie uchwytu sciennego 71
9.3 Przygotowanie elektrycznego przewodu podłaczeniowej 71 - Montaz 71
10.1 Przytaczewody 71
10.2 Montaz urzadzenia 72
10.3 Podlączenia elektryczne 72 - Uruchomienie 73
11.1 Pierwsze uruchomienie 73
11.2 Ponowne uruchomienie 73 - Nastawy 73
- Wylaczenie z eksploatacji 73
- Usuwanie usterek 73
- Konserwacja 74
15.1 Sprawdzenie zaworu bezpieczestwa 74

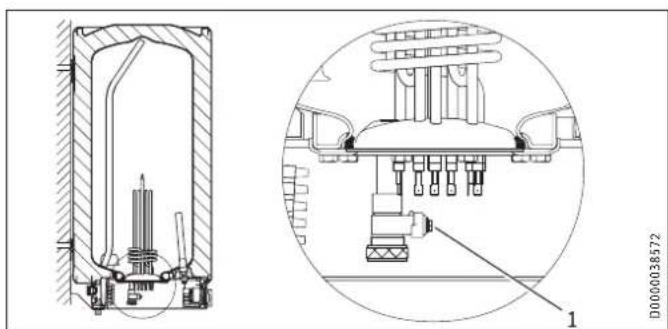

15.2 Oproznianie urzadzenia 74

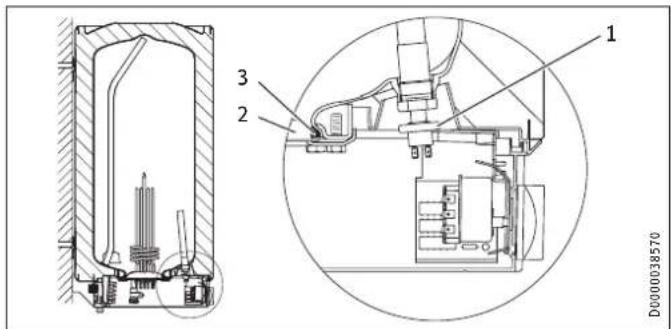

15.3 Kontrola /wymiana anody sygnalizacyjnej 74
15.4 Odkamienienie 74
15.5 Opornik ochryn antykorozynej 74 - Dane technicne 75

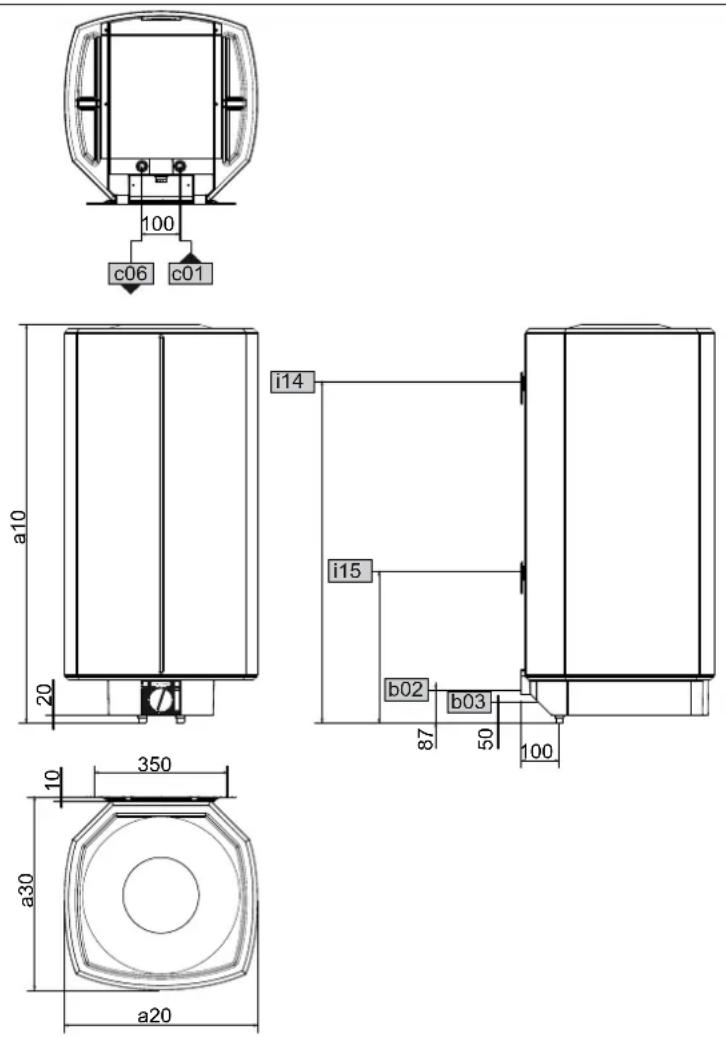

16.1 Wymiary i przytoka 75

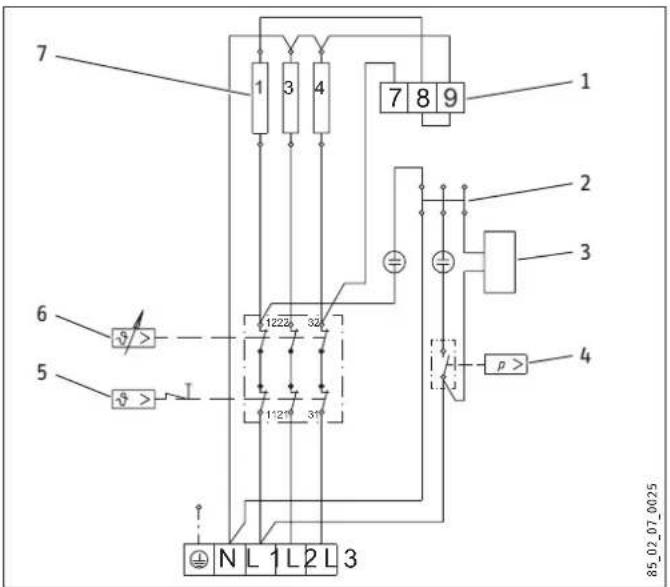

16.2 Schematy połaczenia elektrycznych i pod.§czenia 76
16.3 Wykres podgrzewania 77
16.4 Warunki awaryjne 77
16.5 Dane dotyczace zuzycia energia 77
16.6 Tabela danych 78
GWARANCJA
OCHRONA SRODOWISKA NATURALNEGO I RECYCLING
WSKAZÓWKI
SPECJALNE
- Urzadzenia są byc obstugiwane przy czieci, ktore ukończyty 3 lat oraz przy czoby o zmniewszych zdolnosciach fizycznych, sensorycznych lub umystowych lub osoby nieposiadajace odpo-wiedniego dozwiedczenia względnie wiedzy, jejeli są one pod nadzorem lub zostaly przy przeszkolone w zakresie bezpiecznej obstugi urzadzenia oraz zrozumiaty wynikajace stadNiebezpieczenstwa. Dzieci w wieku od 3 do 8 lat moga obstugiwać wyłacznie armaturé podlączona do urzadzenia. Urzadzenia są przy uzywane przy czieci do zagawy. Czyszczenia oraz konserwacci ze strony uzytkownikia nie wolno powierzać daneciom bez nadzoru.
- Podłaczenia do sieci elektrycznej jest dopuszczalne tylko w postaci przyłącza staße, w połaczeniu z wyjmowanych przypepustem przyzewodów. Urzadzenia musi miec moziwość odȩczania od sieci elektrycznej za pomoczą wielobiegunowej wyłacznika z rozwarciem styków wynoszcym min. 3 mm.
- Zamocowac urzadzenie w sposob opisany w rozdziath „Instalacja / Przygotowania" i „Instalacja / Montañ / Montañ urzadzenia".
- Nalezy przyestrzegać minimalnéo i maksymalnégo ciśnienia zasilania wody (patrz rozdziel „Instalacja / Dane techniczne / Tabela danych").
- Urzadzenia oprozniac w sposob opisany w rozdziele „Instalacja / Konserwacja / Oproznianie urzadzenia".
- Zainstalowac urzadzenie ochonne roznicowopradowe (RCD).
Eksplatacja w ukladzie cijsieniowym:
- Urzadzenie znajduje sie pod cijsnieniem. Podczas nagrzewania z zaworu bezpieczenegrostwa要去 kapać woda.
-
Nalezy regularnie uruchamiac zawór bezpieczenstwa, aby zapobiec seinen zablokowaniu np. przyez osadzajczy sie kamien.
-
Zainstalowac, posiadajacy odpowiednie dopuszczenia, zawor bezpieczentwa na turze doprowadzajacej zimna wode. Nalezy przy tym pamiętac, ze w zaleznosci od ciñnienia spoczynkowej要去być dodatkowo konieczny zawor redukcyjny ciñnienia.
- Nalezy zastosowac rurke odphywowa o srednicy, ktora pozwoli na swobodny odphyw wody przy calkowicie otwartym zaworze bezpiecz nestwa.
Zamontowacurke odphywowagroupy zabezpieczajacejprzy zachowaniu stalego nachylenia,w pomieszczeniwohnym od mrozu. - Otwór wylotowy zaworu bezpieczěnstwa musi byc zawsze otwarty do atmosfery.
OBSŁUGA
1. Wskazówki ogólne
Rozdziaf „Obstuga" przyznaczony jest dla uzytkownika i wyspecializowanego instalatora.
Rozdzial „Instalacja" przyznaczenia jest dla wyspecializowanego instalatora.
Wskazówka
Przed przystapieniem do uzytkowania nalezy dokladnie zapoznać sie z niniejsza instrukcjä i zachować ja do poźnejszego wykorzystania.
W przypadku przykazania produktu innemu uzytkownik niniejsza instrukcjne alez y rownie doćzyc.
1.1 Wskazówki dotyczne bezpieczeneistwa
1.1.1 Struktura wskazówek dotycznych bezpiecznychwa
HASLO OSTRZEGAWCZE - rodzaj zagrozenia W tym.), okreslone są potencjalne skutki nieprze-stręgania wskazówki dotycznej bezpieczność.
W tym.),
1.1.2 Symbole irodzaje zagrozenia
| Symbol Rodzaj | zagrożenia |
| Obrażeniaciała | |
| Porazenie prȩdem elektrycznym | |
| Poparzenie |
1.1.3 Hasla ostrzegawcze
| HASLO OSTRZE-GAWCZE | Znaczenia |
| ZAGROZNIE Wskazówki, których nieprestrzeganie prowadzi do cię- kich obra. Kich obra- kiewski, których nieprestrzeganie moze prowadzićdo ciȩzkich obra. OSTROZNIE Wskazówki, których nieprestrzeganie moze prowadzićdo srednicl hub lekkich obra- kiewski, których nieprestrzeganie moze prowadzićdo srednicl hub lekkich obra- kiewski, których nieprestrzeganie moze prowadzićdo srednicl hub lekkich obra- kiewski, których nieprestrzeganie moze prowadzićdo srednicl hub lekkich obra- kiewski, których nieprestrzeganie moze prowadzićdo srednicl hub lekkich obra- kiewski, których nieprestrzeganie moze prowadzićdo srednicl hub lekkich obra- kiewski, których nieprestrzeganie moze prowadzićdo srednicl hub lekkich obra- kiewski, których nieprestrzeganie moze prowadzićdo srednicl hub lekkich obra- kiewski, których nieprestrzeganie moze prowadzićdo srednicl hub lekkich obra- kiewski, których nieprestrzeganie moze prowadzićdo srednicl hub lekkich obra- kiewski, których nieprestrzeganie moze prowadzićdo srednicl hub lekkich obra- kiewski, których nieprestrzeganie moze prowadzićdo srednicl hub lekkich obra-- kiewski, których nieprestrzeganie moze prowadzićdo srednicl hub lekkich obra-- kiewski, których nieprestrzeganie moze prowadzićdo srednicl hub lekkich obra-- kiewski, których nieprestrzeganie moze prowadzićdo srednicl hub lekkich obra-- kiewski, których nieprestrzeganie moze prowadzićdo srednicl hub lekkich obra-- kiewski, których nieprestrzeganie moze prowadzićdo srednicl hub lekkich obra-- kiewski, których nieprestrzeganie moze prowadzićdo srednicl hub lekkich Obra-- kiewski, których nieprestrzeganie moze prowadzićdo srednicl hub lekkich obra-- kiewski, których nieprestrzeganie moze prowadzićdo srednicl hub lekkich obra-- kiewski, których nieprestrzeganie moze prowadzićdo srednicl hub lekckich obra-- kiewski, których nieprestrzeganie moze prowadzićdo srednicl hub lekckich obra-- kiewski, których nieprestrzeganie moze prowadzićdo srednicl hub lekckich obra-- kiewski, których nieprestrzeganie moze prowadzićdo sredmicl hub lekckich obra-- kiewski, których nieprestrzeganie moze prowadzićdo sredmicl hub lekckich obra-- kiewski, których nieprestrzeganie moze prowadzićdo sredmicl hub lekckich obra-- kiewski, których nieprestrzeganie moze prowad zićdo srednicl hub lekckich obra-- kiewski, których nieprestrzeganie moze prowad zićdo srednicl hub lekckich obra-- kiewski, których nieprestrzeganie moze prowad zićdo srednicl hub lekckich obra-- kiewski, których nieprestrzeganie moze prowad Zićdo srednicl hub lekckich obra-- kiewski, których nieprestrzeganie moze prowad Zićdo srednicl hub lekckich obra-- kiewski, których nieprestrzeganie moze prowad Zićdo srednicl hub lekckich obra-- kiewski, których nieprestrzegie moze prowad Zićdo srednicl hub lekckich obra-- kiewski, których nieprestrzegie moze prowad Zićdo srednicl hub lekckich obra-- kiewski, których nieprestrzegie moze prowad Zićdo srednicl hub lekckich obra-- kiewski, których Nieprestrzegie moze prowad Zićdo srednicl hub lekckich obra-- kiewski, których Nieprestrzegie moze prowad Zićdo srednicl hub lekckich obra-- kiewski, których Nieprestrzegie moze prowad Zićdo srednicl hub lekckich obra-- kiewski. | |
1.2 Inne oznaczenia stosowane w niniejszej dokumentaci
Wskazowska
Wskazówki ogolne są oznaczone symbolem umieszczonym obok.
Nalezy doktadnie zapoznać sie ztreścia wskazówek.
Symbol Znaczenie
Szkody materialne
(uszkodzenie urzadzenia, szkody wtorne, szkody dla srodoc-wiska naturalneo)
Utylizacja urzadzenia
- Ten symbol informuje o koniecznosci wykonania jakiejś czynnosci. Wymagane czynnosci opisané są krok po kroku.
1.3 Jednostki miar
Wskazówka
Jesli nie okreslono innych jegnostek, wszystkie wymiary podane s w milimetrach.
2. BezpieczeINSTwo
2.1 Uzytkowanie zgodne z przyznaczeniem
Urzadzenie przyznaczone jest do podgrzewania wody uzytkowej. Urzadzenie w trybie ciñnieniowym要去 zaopatrwyac rowniez kika punktow poboru.
Urzadzenie przyznaczone jest do uzytku w budownictwie mieszkaniowym. Moze byc bezpiecznie uzytkowane przy nieprzeszkolone osoby. Urzadzenie moze byc uzytkowane rowniez poza budownictwem mieszkaniowym, np. w budynkach gospodarczych i przyemysłowych, pod warunkiem uzytkOWania zgodnego z przyznaczeniem.
Inne lub wykraczajace poza obowiażuće ustalenia uzytkowanie traktowane jest jakowośćgodne z przyznaczenia. Jakymi uzycie niedźgodne z przyznaczenia uznaje są równieź uzycie urzadzenia do ogrzewania innych cieczny nied woda lub wody, do której dodano chemikaliów, np. solanki.
Do uzytkowania zgodnego z przyznaczeniem nalezy rownie przystrzeganie nineieszej instrukcji obstugi oraz instrukcji obstugi uzytego osprzetu.
2.2 Ogólne wskazówki dotyczębe bezpieczędstwa
OSTRZEZENIE - poparzenie
Podczas pracy temperatura armatury i grupy zabeziepaczajacej要去 przykracza 60°C.
W przypadku temperatur wyzszych niz 43^ istnieje niebezpieczestewo poparzenia.
OSTRZEJEZENIE - obrazenia ciala
Urzadzenie moze byc obstugiwane przydzpieci, ktore ukończy 3 lat, oraz przypez osoby o zmniejszych zdolnosciach fizycznych, sensorycznych lub umysłowych lub osoby niedosiadajace odpowiedniego doswiadczenia względnie wiedzy, jejeli sa one pod nadzorem lub zostaly przyszkolone w zakresie bezpiecznej obstugi urzadzenia oraz zrozumiały wynikajace stadNiebezpieczénsta. Dzieci w wieku od 3 do 8 lat moga obstugiwac wylącznie armaturé podlączona do urzadzenia. Urzadzenia nieMZebyc uzywane przydzpieci do zapawy. Czyszczenia oraz konserwaczji ze strony uzytkownika nie wolno powierzać dziaciom bez nadzoru.
Szkody materialne
Obwiatzkiem uzytkownika jest zabezpieczenia rur wodocciagowych i grupy zabezpiecząje przymrozem.
Wskazówka
Eksploatacja wukladzie cisnieniowym: Urzadzenia znajduje sie pod cisnieniem. Podcas nagrzewania z zaworu bezpieczentwa要去kapacwoda.
- Ježeli woda bedzie kapać rownieź po zakończeni u nagrzewania, naleź y pointformowej wyspecializowanonego instalatora.
Eksploataja w trybie beczisniieniowym: Za kaźdym razem przy nagrzewaniu z wylotu urzadzenia wypływa woda nadmiarowa.

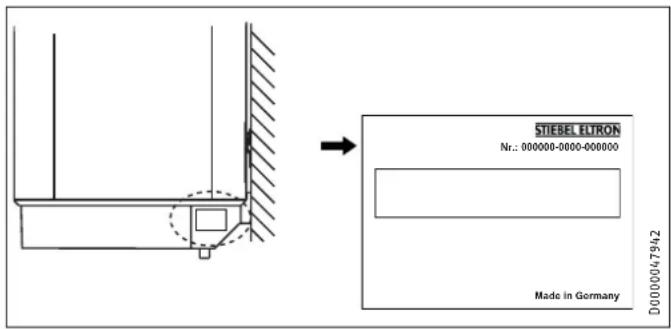

2.3 Znak kontroli
Patrz tabliczka znamionowa na urzadzeniu.
3. Opis urzadzenia
Urzadzenie podgrzewa wode uzytkow z podlaczona mocagrzejna, przy wykorzystaniu energii elektrycznej. Temperature在哪 nastawic za pomoczaPokretla nastawy temperature. Wazoleński odzasilania energia elektryczna ogrzewanie do zadanej wartosci temperature odbywa sie automatycznie. Wysswietlona zostanie aktualnie dostepna iloscciepta.
Mozliwa jest praca w trybie bezciJNIiowym lub ciñnieniowym.
Stalowy zbiornik wewnetrzny posiada powloke ze specjalnej emali „anticor" i anode sygnalizacyjna. Anoda ze wskaznikiem zužycia zabezmieczna wnétrze zbiornika przyd korozja.
3.1 Ochrona przed zamarzaniem
Urzadzenie jest chronione przy przy natawieniu temperatury „zimno", freieli zagwarantowane jest zasilanie elektryczne. Urzadzenie wącza są w odpowiednim czasie iogrzewa wode. Urzadzenie nie chroni rur wodociągowych oraz grupy zabeepieczajacej przy zamarznieciem.

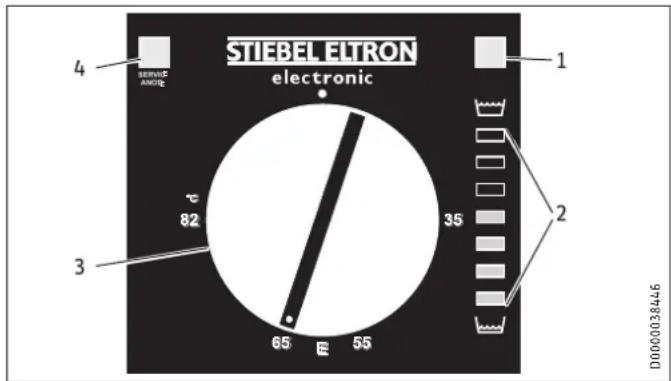

4. Nastawy
TemperatureMHznatastawiacbezstopniowo.
1 Lampka syngnalizacyjna pracy urzadzenia
2 Wskazanie ilosci ciepla
3 Pokretlo regulaci temperature
4 Lampka sygnalizacyjna KONSERWACJA ANODY
- zimna
E zalecana nastawa energooszczedna, niewielkie tworzenie sie kamenia, 60^
82^ maksymalna nastawa temperature
W zaleznosci od instalacji temperatury moga roznic sie od wartosci zadanej.
Lampka syngnalizacyjna KONSERWACJA ANODY
Eksploatacja wukladzie ciñieniowym:
Szkody materialne
Eksplataja wukladzie ciñieniowym:
Jezeliswieci sie lampka syngnalizacyjna „KONSERWA-CJA ANODY", nalezy poinformowac wyspecializowanego instaladora.
Eksploatacja w trybie beczisnieniowym:
Wskazówka
Lampka syngnalizacyjna KONSERWACJA ANODY przy bezcijsieniowym trybie pracy nie ma przypisanje funkcjji. Sprawdzic anode ochronna po raz pierwszy po dwoch latach eksploatacji i ewentualnie ja wymienic.
Lampka syngnalizacyjna pracy urzadzenia
Podczas ogrzewania wody świeci sie lampka sygnalizacyjna przyc.

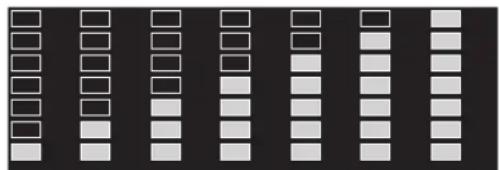

Wskazanie ilosciciepla
Wyświetlana jest aktualnie dostepna objętość wody zmieszanej o temperaturze 40^ przy 15^ temperatury wody zimnej oraz przy nastawietemperatury 65^ . Liczba swiećych są lampek informuje o maksymalnej dostepnej objętość wody zmieszanej o temperaturze 40^ .
Dzieki temu moins dopasowac nastawe temperatury w sposob optymalny i energooszczedny do typowo go pomoru. Zalecamy, aby poczatkowo nastawic temperatury na 65^ . Jezieli po maksymalnej moziwej ilosci pomoru nadal jestecz优惠政策ji cz Jedna lampka, moins nastawic nizsza temperatury.
| SH 30 S | 10 | 20 | 30 | 40 | 50 | 60 | 75 |
| SH 50 S | 13 | 30 | 45 | 65 | 80 | 100 | 125 |
| SH 80 S | 20 | 50 | 75 | 100 | 130 | 160 | 200 |
| SH 100 S | 25 | 60 | 90 | 130 | 160 | 200 | 250 |
| SH 120 S | 30 | 70 | 110 | 155 | 195 | 235 | 300 |
| SH 150 S | 40 | 90 | 135 | 190 | 240 | 295 | 370 |
| Zužycie CWU, ilość wody zmieszanej 40 °C | |
| Wanna | 120-150 |
| Prysznic | 30-50 |
| Mycie rąk | 2-5 |
5. Czyszczenie i konserwacja
W regularnych odstepach czasu zlecać wyspecializowanemu instalatorowy kontrôle bezpieczestrewa elektrycznégo urzadzenia oraz dzialania grupy zabezpieczącej.
Anoda syngnalizacyjna musi zostac wymieniona przye wyspecjalizowanego instalatora, gdy tylko zawieci sie lampka syngnalizacyjna „KONSERWACJA ANODY" (patrz rozdziat „Konserwacja / Wymiana anody syngnalizacynej").
Nie wolno uzywac szorujczych, ani Rozpusczajczych srodkow czyszczacych. Do konserwacci czyszczenia urzadzenia wystarczy wilgotna sciereczka.
Zakamienienie
▶ Prawie kaźdy rodzaj wody powoduje w ywysiekij temperaturzegowstawanie kamenia. Osadza sie on w urzadzeniu i ma wphyw na dziatanie oraz zwywotnosc urzadzenia. Grzatlki na-lezy co jakis czas odkamieniac. Wyspecializowany instalator znajacy jakosc wody w miejscu montazu urzadzenia poinformuje o kolejnym terminie konserwacje.
▶ Nalezy regularnie sprawdzać stan armatur. Osad z wylotu armatur nalezy usuwac przy uzyciu dostepnych w handlu sroków do okamieniania.
▶ Nalezy regularnie uruchamiac zawór bezpieczenstwa, aby zapobiec seinen zablokowani np. przy czadzajcy sie kamien.
6. Usuwanie problemów
| Problem | Przyczyna | Usuwanie |
| Woda nie nagrzewsawe畸形. | Brak napięcia. | Sprawdzic bezpieczniki w instalacji domowej. |
| Problem | Przyczyna | Usuwanie |
| Ilość wypłyjawość wody jest niewielka. | Regulator strumienia w armaturze lub glówna natryskowa jest Pokryta kamieniem lub zanieczyszczona. | OczyScić i/lub odkomienie regulator strumienia lub glówne natryskowa. |
| Lampka syngnalizacja na „KONSERWACJA ANODY” swieci. | Naleź wymiemenie anode syngnalizacja na. | Powyadomic wyspecialność instalatora. |
Jesli nie:noza usunac przyczyny usterki, nalezy wezwac wyspecializowanego instalatora. W celu usprawnientia i przyspieszenia pomocy nalezy podac numer z tabliczki znamionowej (000000-00000-00000):
INSTALLACJA
7. Bezpiecznebstwo
Instalacja, uruchomienie, jak równie z konserwacja i naprawa urzadzenia mogą byc wykonane wyłączne przy cz wyspecializowanego instalatora.
7.1 Ogólne wskazówki dotyczne bezpiecznychstwa
Producent zapewnia prawidlowe dziatanie i bezpieczneistwo eksploataci tylko w przypadku stosowania oryginalnego osprzetu, przyznaczonego do tego urzadzenia, oraz oryginalnych czeci zamiennych.
7.2 Przepisy, normy i wymogi
Wskazowka
Nalezy przystręgacja krajowych i lokalnych przypeś ow oraz wymogów.
8. Opis urzadzenia
8.1 Zakres dostawy
Z urzadzeniem dostarczane sq:
Uchwyt scienny (2 szt. przy pojemnosci znamionowej 120 | i 150 |)
- Elementy dystansowe 5 mm (2 szt. na gorze / 2 szt. na dole; w urzadzeniach o povemnosci 120 I i 150 I 4 szt. na gorze / 4 szt. na dole)
-Pokrywy (2 szt.) - Szablon montażowy
8.2 Osprzet
Wymagany osprzet
Do eksploataci w trybie cisnieniowym dostepne sa roźne grupy zabezmieczajace zaleźne od cisnienia spoczynkowej. Grupy za bezpieczajace posiadajace badania typu, chronia urzadzenia przy niedopuszczynam wzrostem cisnienia.
Dalszy osprzet
Do wspópracy z urzadzeniem bezcisnieniewym jako osprüždostepne sá armatury.
9. Przygotowania
9.1 Miejsce montazu
Urzadzenie jest przyznaczone do zamontowania na state na scianie. Nalezy zworci uwage na to, aby sciana posiada wystarczajcnośnosć.
Urzadzenie montowac zawsze w pozycj pionowej, w pomieszczeniu zabezpieczonym przyd zamarzaniem i w povlizu punktu podoru.

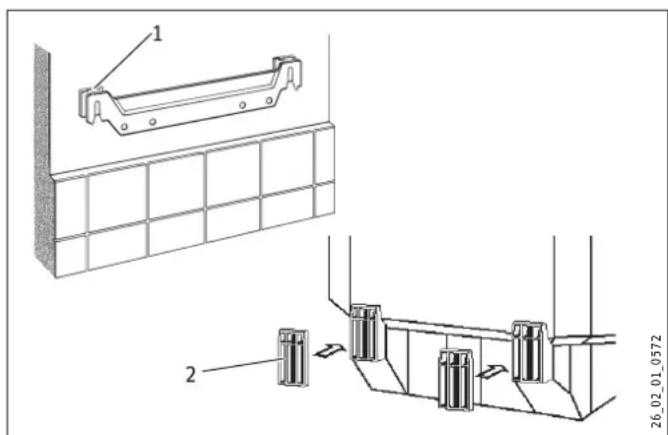

9.2 Mocowanie uchwytu sciennego
Za pomoc szablonu montażowej zaznaczyc otwory na scianie.
Nawiercić otwory i przymocstaw ochwyt scienny za pomoc są rob i kolarskowrozporowych. Material monocy nalezy dobrać w zaleznosci od konstrukcji sciany.
Nierownikosci ciany przy wy,rownać dotączonymi elementami dystansowymi.
W urzadzeniach o povemnosci znamionowej 120 I 150 I wymagane s2 2uchwy t scienne.
1 Gorny element dystansowy
2 Dolny element dystansowy
9.3 Przygotowanie elektrycznego przywodu podłaczeniowych
10. Montañ
10.1 Przylacze wody
Szkody materialne
Wszystkie pracw zakresie podlaczania wody i pracine stalacyjne nalezy wykonywac zgodnie z przypisami.
Urzadzenie w cijsnieniowym trybie pracy musi zostac podlaczone do armatury cijsnieniowej. W beczisnieniowym trybie pracy nalezy stosowac armatury bezcisnieniowe. Podlaczyc przylacza hydrauliczne uszczelnione plasko.
10.1.1 Dopuszczone materialy
Szkody materialne
W przypadku zastosowania instalacji rur z tworzywa sztuczego sąȩ przyestręgać danych producenta i informacji podanych w rozdziale „Dane techniczne/Warunki awaryjne".

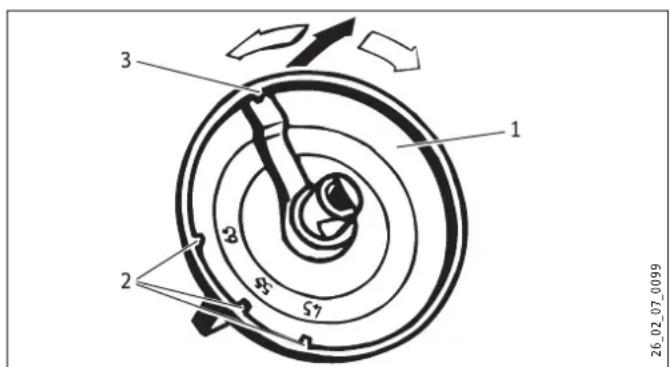

Nastawa temperature doit zostac ograniczona przy wyspecializowanego instalatora (patrz rozdziaf „ Nastawy/Organiczenia nastawy temperatury").
Rura zimnej wody
Dopuszczalnymi materiafiamo maybec stal ocynkowana ogniowo, stal nierdzewna, miedzi tworzywo sztuczne.
Wymagany jest zawóbezmieczneistwa.
Rura cieplej wody
Dopuszczalnymi materiały jest stal niedzewna, miedź oraz systemy rur z tworzywa sztucznego.
10.1.2 Tryb ciñeniowy do zasilania kilku punktów poboru.
Nieto muzzle przechracać maksymalnégo dopuszczalnégo ciñnienia (patrz rozdiaz „Dane techniczne / Tabela danych" oraz danych technicznych zaobnika).
Zainstalowac, posiadajcy odpowiednie dopuszczenia, zawor bepieczeinstwa na rurze doprowadzajcej zimna wode. Nalezy przy tym pamietac, ze wazoleznosci od cisnienia spo czynkowego moze byc dodatkowo konieczny zawor redukcyjny cisnienia.
Nalezy zastosowac rurke odphywowa srednicy, ktora pozwoli na swobodny odphyw wody przy calkowicie otwartym zaworze bezpieczentwa.
Zamontowacurke odphywowagroupy zabepezajacej przy zachowani staiego nachylenia, w pomieszczeni wolnym od mrozu.
INSTALACJA
Montaz
Otwor wylotowy zaworu bezpieczeni stwa musi byc zawsze otwarty do atmosfery.
10.1.3 Tryb bezcişniemiwy do zasilania jegno punktu poboru
Wskazówka
Nie zamykać wylotu ani wylewki obrotowej armatury.
Nie stosowac regulatorów strumienia ani aeratorów.
10.2 Montaz urzadzenia

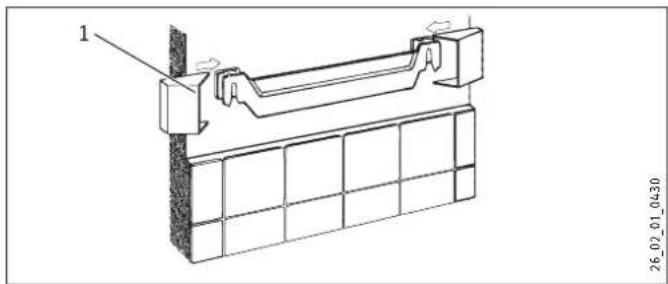

Do montazu urzadzen o povemnosci znamionowej 120 | i 150 | potrzebne sa 2 osoby.
1 Pokrywka maskujaca
ZamontowacPokrywke.
10.3 Podlączenia elektryczne
OSTRZEZENIE - porazenie pradem elektrycznym Wszystkie elektryczne prac przylaczeniowe i instalacyjne nały wykonywać zgodnia z przypisami. Prźed przystapieniem do wszelkich prac nały odłaczyc urzadzenia na wszystkich biegunach od sieci.
OSTRZEZENIE - porazenie pradem elektrycznym Podlącenie do sieci elektrycznej jest dopuszcjalne tylko w postaci przyłącza stało, w polaczeniu z wyjmowych mistrępustem przyzewodów. Urzadzenia musi sączy moziwość odłuczania od sieci elektrycznej za pomoczy wielobiegunowej wyłacznika z rozwarciem stykow wynoszycmin. 3 mm.
OSTRZEZENIE - porazenie pradem elektrycznym Zwroci uwage, aby urzadzenia zostalo podlaczone do przyzewodu ochronnego.
Szkody materialne Zainstalowa urzadzenia ochronne roznicowoprudowe (RCD).
Szkody materialne Zwroci uwage na tresc tabliczki znamionowej. Podane napiecie musi byc zgodne z napieciem sieciowym.

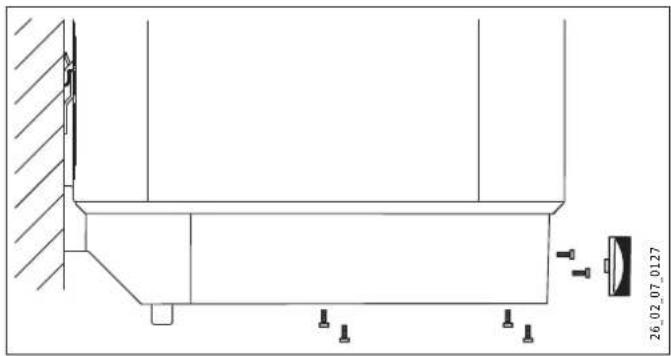

ZdjacPokrettoregulacyjneipierscienogranicznika.
Odkrecic s Ruby.
ZdjacPokrywedeolna.

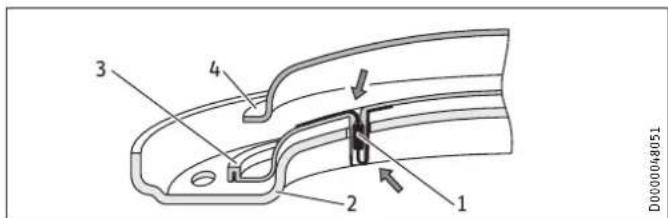

Wyjac przypust na przywody elektryczne w dót, naciskajac)\
jednoczesnie haczyk blokujacy.
- Nasunac przyzyczenia i zablokowac przyzyczenia.
Podłaczy wymagan moc zgodnia ze schematami elektrycznymi (patrz rozdziel „Dane techniczne / Schematy elektryczne i przyłącza").
ZamontowacPokrywedolna.
Wkreciwkrty.
Zafozyc przycisk nastawy temperature.
Na tabliczce typu zakreslic dugopisem wybranmoc przyczeniowa i napiecie przyfaczieniowe.
Eksplatacja w trybie cijsnieniowym
Podlacyc grupe zabepezpieczajacdo urzadzenia, przykrecajac rury do urzadzenia.
Eksploatacja w trybie bezciñieniowym
Przykrecic urzadzenie do armatury.
11. Uruchomienie
11.1 Pierwsze uruchomienie
- Otworzyc punkt podoru wody i poczekac, aż urzadzenia zostanie napelnione i w instalacji nie bedziegowietra.
Nastawic wielkosc przy tym uwage na maksymalny, dopuszczalny przy calkowicie otwartej armaturze (patrz Rozdzial „Dane techniczne/Tabela danych").
Eksploatacja w trybie ciñieniowym: W razie potrzeby zredukowac przypełw za pomocdawika grupy zabezpieczajcej.
Obróci poulozenie tempera tury maksymalnej.
Właczyc napiecie sieci.
Sprawdzi prawidlowośc pracy urzadzenia. Zwroci przy tym uwage na wyłuczanie regulatora temperatury.
Eksploatacja w trybie ciñnieniowym: Sprawdzic sprawnosć zaworu bezpieczénstwa lub grupy zabepeziejcej.
11.1.1 Przekazanie urzadzenia
Wyjasnic uzytkownikówdziaty urzadzenia i grupy zabeepieczajacej i zapoznać go ze sposobem uzytkowania.
Poinformowac uzytkownika o potencjalnych zagrozeniach, Zwataszcza o niebepezcienstwie poparzenia.
Przekacz niniejsz instrukcje.
11.2 Ponowne uruchomienie
Patrz Rozdzial „Pierwsze uruchomienie".
12. Nastawy
Ograniczenia nastawy temperature
Ograniczenia nastawy temperatury naleź nastawic przy pomocyPokretka regulacji temperatury.
NastawicPokretto regulaçji temperature na „zimno" i odla-czy urzadzenie od sieci elektrycznej.
ZdjacPokretto regulaci temperature.
1 Pokretto regulaci temperature
2 Ograniczenie nastawy temperatury na 45^ 55^ 65^
3 Nastawa fabryczna 85^
Nastawic ograniczenia nastawy temperature.
Zafozyc z powrotemPokretto regulaci temperature.
13. Wyłaczenia z eksploataci
Odlaczyc urzadzenie od zasilania sieciowego za pomocag bezpiecznika w instalacji domowej.
Oproznic urzadzenie (patrz rozdiaz „Konserwacja / Oproznia-nie urzadzenia").
Ogranicznik temperature beziepceznstwa要去 zadziafac w temperaturze ponizej -15 ^ C .Na takie temperatururzadzenie要去byc wystawionejuoz podczas składowania lub transportu.
| Usterka Przyczyna Usuhanie | ||
| Woda nie nagrzewsia. | Zadział ogranicznik temperature bezpiecznych stwa, ponieważ regulator jest uszkodzony. | Usunanść przycznych uster-ki. Wymiethnic kombinationegratori i ogranicz-nika. |
| Ogranicznik temperatury bezpiecznych zadzia-łat, ponieważ wartość temperatury jest niższa od -15 °C. | Nacisznę przycisk reseto-wania (patrz rysunek). | |
| Kolnierz grzejny jest | uszkodzony. | Wymiethnic kolnierz grzejny. |
| Przy wyłacznonymogrzej- waniu z zaworu bezpie- cieżstwa kapie woda. | Gniazdo zaworu jest za-brudzone. | Oczysić gniazdo zaworu. |
| Lampka syngnalizacja" „KONSERWACJA ANODY" swioci. | Anoda syngnalizacja jest zuźtya. | Wymiethnic anode sygnalizacja'nja. |

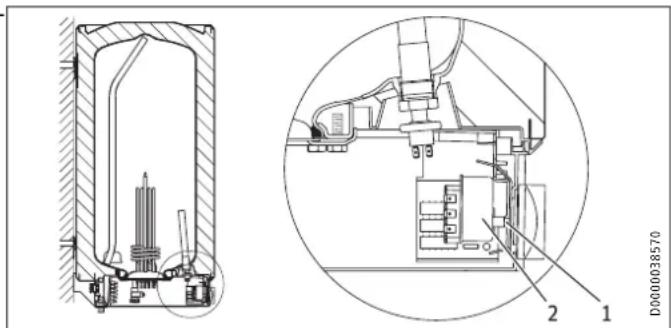

Przycisk resetowania ogranicznika temperatury bezpieczestewa
Przycisk resetowania znajduje sie za pokretlem regulazioni temperatury.
ZdjacPokrettoregulacyjneipierscienogranicznika.
1 Przycisk resetowania ogranicznika temperatury bezpieczewska
2 Kombinatoria regulatora i ogranicznika
15. Konserwacja
OSTRZEZENIE - porazenie pradem elektrycznym Wszystkie elektryczne prac przylaczeniowe i instalacyjne nały wykonywać zgodnia z przypisami. Prźed przystapieniem do wszelkich prac odączyc urzadzenia na wszystkich biegunach od sieci.
Przed niekórymi pracami konserwacynjymi nalezy zdjáćPokrywé dolna.
Przy oprznianiu urzadzenia nalezy przyestrzegać zasad podanych w rodziale „Oprznianie urzadzenia".
Przeestręgać glębokość zanurzenia kombinatorji regulator - ogranicznik (patrz roździat „Dane techniczne / Wymiary i przyłącza”).
15.1 Sprawdzenie zaworu bezpieczneistwa
Regularnie sprawdza zawor bepieczenstwa.
15.2 Opróznianie urzadzenia
OSTRZEZENIE - poparzenie Podczas oprzniania z urzadzenia moze wyplynac goraca woda.
Ješli konieczne jest oproznienie zasobnika przy数据分析iem do prac konserwacyjnych lub w razie wystapienia ryzyka zamarznięcia częj instalacji,NSEZY postepoń w natestepujczy spośb:
Zamknac zawor odcinajcy w przywodzie doprowadzajacym Moment dokrecania: 1 ^+0,5 Nm (mocno) wody zimnej.
Otworzyc armatury ciejej wody we wzystkich punktach podoru wody.
1 Zawor spustowy z przyłączem węga G 3/4
Odkrećić kołpak przyłącza „Spust".
15.3 Kontrola / wymiana anody sygnalizacyjnej
Nalezy skontrolowac anode syngnalizacyjna, gezeli swie-ci lampka KONSERWACJA ANODY i w razie potrzeby ja wymienia.
SH 30 S (M 8)
Wymontowac kolnierz grzejny, aby wymienc anode sygnalizacyjna.
SH 50 - 150 S (G 3/4 )
- Można wymienc anode bez demontowania koñnierza grzejnégo.
1 Wyęcznik ciśnieniowy anody sygnalizacjanej
2 Pyta koñnierzowa
3 Pierscien uzczelniajacy
Podczas wymiany anody koniecznie zwracu uwage, aby wyfaznik cisnieniwy by przykrecony szczelnie.
Moment dokrçania: 1^+0,5 Nm (mocno)
15.4 Odkamienienie
Eksplataća w trybie bezcijsnieniowym: Jeźeli uzywana jest armatura mieszajca z glówna natryskowa, niedźbudne jest regularne odwapniaie.
Kolnierz odwapniać wyłacznie po demontazu iNie czysci powierzchni zbiornika oraz anody syngnalizacyjnej srodkami odkamieniajacymi.
15.5 Opornik ochryn antykorozynej
Upewnic sie, ze podczas konserwacci opornik ochry antykorozyjnej na plicie izolacynej nie zostal uszkodzony badz usuniety. Opornik ochry antykorozyjnej nalezy z powrotem prawidtowozamontowac po wymianie.
1 Opornik ochryn przykorozja (390 Ω)
2 Pfyta dociskowa
3 Pyta izolacyjna
4 KoInierz grzejny
16. Dane techniczne
16.1 Wymiary i przyłącza
D0000024799
| SH 30 S SH 50 S SH 80 S SH 100 | S SH 120 S SH 150 S | ||||||||
| a10 | Urzadzenie | Wysokość | mm | 770 | 740 | 1050 | 1050 | 1210 | 1445 |
| a20 | Urzadzenie | Szerokość | mm | 410 | 510 | 510 | 510 | 510 | 510 |
| a30 | Urzadzenie | Głowobokość | mm | 420 | 510 | 510 | 510 | 510 | 510 |
| b02 | Przemust na przywody elektr. I | PG 21 | PG 21 | PG 21 | PG 21 | PG 21 | PG 21 | ||
| b03 | Przemust na przywody elektr. II | ||||||||
| c01 | Zimna woda, zasilanie | Gwint zewétrzyny | G 1/2 A | G 1/2 A | G 1/2 A | G 1/2 A | G 1/2 A | G 1/2 A | |
| c06 | Ciepla woda, wyjscie | Gwint zewétrzyny | G 1/2 A | G 1/2 A | G 1/2 A | G 1/2 A | G 1/2 A | G 1/2 A | |
| i14 | Uchwyt scienny I | Wysokość | mm | 700 | 600 | 900 | 900 | 900 | 1100 |
| Maks. Ø wkrety mocujuść | mm | 12 | 12 | 12 | 12 | 12 | 12 | ||
| i15 | Uchwyt scienny II | Wysokość | mm | 300 | 300 | ||||
| Maks. Ø wkrety mocujuść | mm | 12 | 12 | ||||||
INSTALACJA
Dane techniczne

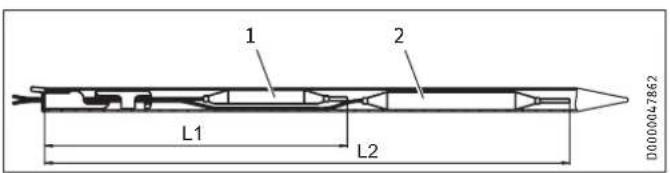

Glebokosci zanurzenia kombinacji regulator - ogranicznik
1 Czujnik ogranicznika
2 Czujnik regulatora
| SH | 30 S | 50 S | 50 S | 80 S | 100 S | 120 S | 150 S | ||
| L1 | Głębokość zanurzenia | mm | 260 | 260 | 240 | 240 | 240 | 240 | 260 |
| L2 | Głȩbokość zanurzenia | mm | 380 | 380 | 350 | 350 | 350 | 350 | 380 |
16.2 Schematy połaczenia elektrycznych i podłaczenia
1 Zacisk przyȩcznika mocy
2 Rozdzielacz wtykowy dla przywodu N
3 Wskazanie ilosci ciepta
4 Wylacznik cisnieniwy anody sygnalizacynej
5 Ogranicznik temperature beziepceznstwa
6 Regulator temperature
7 Grzalki, kazda 2 kW ~ 230 V
16.3 Wykres podgrzewania
Czas nagrzewania zalezy od povemnosci zbiornika, temperatury zimnej wody oraz mocy grzejnej.
Wykresy przy temperaturze zimnej wody rownej 15^
Nastawa temperature zadanej 82 °C
X Pojemnosc znamionowa [1]
Y Czas w [h]
1 1 kW
22kW
3 3 kW
4 4 kW
56kW
16.4 Warunki awaryjne
W przypadku awari moze wystapić temperatura do 95^ , przy cijsnieniu 0,6 MPa.
16.5 Dane dotyczze zuzycia energii
Karta danych produktu: Konwencjonalne ogrzewace wody uzytkowej w rozumieniu Rozporzadzenia (UE) nr 812/2013 i 814/2013
| SH 30 S | SH 50 S | SH 80 S | SH 100 S | SH 120 S | SH 150 S | ||
| 073047 | 073048 | 073049 | 073050 | 073051 | 073052 | ||
| Producent | STIEBEL ELTRON | STIEBEL ELTRON | STIEBEL ELTRON | STIEBEL ELTRON | STIEBEL ELTRON | STIEBEL ELTRON | |
| Profil obciąȩń | S | M | M | L | L | XL | |
| Klasa efektywnosci energetycznej | B | C | C | C | C | C | |
| Sprawnosć energetyczna | % | 36 | 38 | 37 | 38 | 38 | 39 |
| Roczne zużycie prȩdu | kWh | 518 | 1349 | 1381 | 2666 | 2705 | 4321 |
| Fabryczne ustawuminium temperatury | °C | 60 | 60 | 60 | 60 | 60 | 60 |
| Poziom mocy akustycznej | dB(A) | 15 | 15 | 15 | 15 | 15 | 15 |
| Możliwość wyręcznej eksploataciw okresach niskotaryfowych | - | - | - | - | - | - | |
| Funkcja Smart | - | - | - | - | - | - | |
| Dzienne zużycie prȩdu | kWh | 2,437 | 6,233 | 6,419 | 12,288 | 12,516 | 19,859 |
| Objętość wody zmieszanej 40 °C | l | 50 | 80 | 122 | 133 | 182 | 229 |
INSTALACJA Dane techniczne
16.6 Tabela danych
| SH 30 S SH 50 S SH 80 S SH 100 S SH 120 S SH 150 S | |||||||
| 073047 | 073048 | 073049 | 073050 | 073051 | 073052 | ||
| Dane hydrauliczne | |||||||
| Pojemność znamionowa | I | 30 | 50 | 80 | 100 | 120 | 150 |
| Objętość wody zmiesznej 40 °C (15 °C/65 °C) | I | 59 | 97 | 159 | 198 | 235 | 292 |
| Dane elektryczne | |||||||
| Moc przyłączeniowa ~ 230 V | kW | 1-4 | 1-4 | 1-4 | 1-4 | 1-4 | 1-4 |
| Moc przyłączeniowa ~ 400 V | kW | 3-6 | 3-6 | 3-6 | 3-6 | 3-6 | 3-6 |
| Fazy | 1/N/PE, 2/N/PE, 3/N/PE | 1/N/PE, 2/N/PE, 3/N/PE | 1/N/PE, 2/N/PE, 3/N/PE | 1/N/PE, 2/N/PE, 3/N/PE | 1/N/PE, 2/N/PE, 3/N/PE | 1/N/PE, 2/N/PE, 3/N/PE | |
| Napiȩcie znamionowe | V | 230/400 | 230/400 | 230/400 | 230/400 | 230/400 | 230/400 |
| Częstotliwość | Hz | 50/- | 50/- | 50/- | 50/- | 50/- | 50/- |
| Tryb pracy Jednotaryfowy | X | X | X | X | X | X | |
| Granice stosowania | |||||||
| Zakres nastaw temperatury | °C | 35-82 | 35-82 | 35-82 | 35-82 | 35-82 | 35-82 |
| Maks. dopuszcjalne cijsnienie | MPa | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 |
| Cijsnienie próbne | MPa | 0,78 | 0,78 | 0,78 | 0,78 | 0,78 | 0,78 |
| Maksymalna dopuszcjalna temperatura | °C | 95 | 95 | 95 | 95 | 95 | 95 |
| Maks. przypiezyw | I/min | 18 | 18 | 18 | 18 | 18 | 18 |
| Min. cijsnienie na wlocie wody | MPa | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
| Maks. cijsnienie na wlocie wody | MPa | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 |
| Przewodnosć w檩ciwa wody uzytkowej min./maks. | μS/cm | 100-1500 | 100-1500 | 100-1500 | 100-1500 | 100-1500 | 100-1500 |
| Dane energetyczne | |||||||
| Zuȩcie energii na podtrzymanie temperatury przy 65 °C | kWh | 0,46 | 0,54 | 0,67 | 0,86 | 0,99 | 1,1 |
| Klasa efektywność energetycznej | B | C | C | C | C | C | |
| Wykonania | |||||||
| Stopość ochrony (IP) | IP25 | IP25 | IP25 | IP25 | IP25 | IP25 | |
| Konstrukacja cijsnieniowa | X | X | X | X | X | X | |
| Konstrukacja bezciechniowa | X | X | X | X | X | X | |
| Kolor | Biały | Biały | Biały | Biały | Biały | Biały | |
| Wymiary | |||||||
| Wysokość | mm | 770 | 740 | 1050 | 1050 | 1210 | 1445 |
| Szerokość | mm | 410 | 510 | 510 | 510 | 510 | 510 |
| Głowobokość | mm | 420 | 510 | 510 | 510 | 510 | 510 |
| Masy | |||||||
| Masa w stanie napelnionym | kg | 53 | 78 | 118 | 140 | 165 | 203 |
| Masa wlasna | kg | 23,1 | 28 | 38 | 40,8 | 45,5 | 53,3 |
Gwarancja
Urzadzen zakupionych poza granicami Niemiec nie obejmujā warunki gwarancji naszych niemieckich społek. Ponadto w krajach, w tkorych jegna z naszych społek COREK jest dystrybutorem naszych produktów, gwarancji besoin udzielić wylacznie ta społka. Taka gwarancja obowiaźute tylko wówczas, gdy społka-córksa sformulowała wlasne warunki gwarancji. W innych przypadkach gwarancja nie jest udzielana.
Nie udzielamy gwarancji na urzadzenia zakupione w krajach, w ktorych zadna z naszych społek COREK nie jest dystrybutorem naszych produktów. Ewentualne gwarancje udzielone przy importerera zachowuju wąznosć.
Ochronaśrodowiska i recycling
Urzadzenia i materiały po ich wykorzystaniu sąȩzy utyli-zowych zgodnie z krajowymi przypepisami.
- Jesli na urzadzeniu znajduje sie symbol przykreslonego pojemnika na odpady, w celu posnownego uzycia i utylizacji urzadzenie nalezy przekazac do komunalnych punktow zbiórki lub punktow odbioru w sieci sprezaź.
Ten dokument zostaf wydrukowany na papierze nadajacym sie do recyclkingu.
- Po wycofaniu urzadzenia z eksploataci dokument nalezy zutylizowac zgodnie z krajowymi przypepisami.
