GEBRUIKSAANWIJZING SH 150 S STIEBEL ELTRON
- Algemene aanwijzingen 41
1.1 Veiligheidsaanwijzingen 41
1.2 Andere aandachtspunten in deze documentatie ____ 41
1.3 Maateenheden 41
- Veiligheid 41
2.1 Voorgeschreven gebruik 41
2.2 Algemene veiligheidsaanwijzingen ____ 41
2.3 Keurmerk 42
- Toestelbeschrijving 42
-
Instellingen 42
-
Reiniging, verzorging en onderhoud 43
-
Problemen verhelpen 43
INSTALLATIE
- Veiligheid 43
7.1 Algemene veiligheidsaanwijzingen 43
7.2 Voorschriften, normen en bepalingen ____ 43
- Toestelbeschrijving 43
8.3 Montageplaats 44
8.4 Wandbevestiging monteren 44
8.5 Elektrische aansluitkabel voorbereiden 44
- Montage 44
9.1 Wateraansluiting 44
9.2 Montage van het toestel 45
9.3 Elektrische aansluiting ____ 45
- Ingebruikname 45
10.1 Eerste ingebruikname 45
10.2 Opnieuw in gebruik nemen 46
-
Instellingen 46
-
Buitendienststelling 46
-
Storingen verhelpen 46
-
Onderhoud 47
14.1 Veiligheidsklep controleren 47
14.2 Het toestel aftappen 47

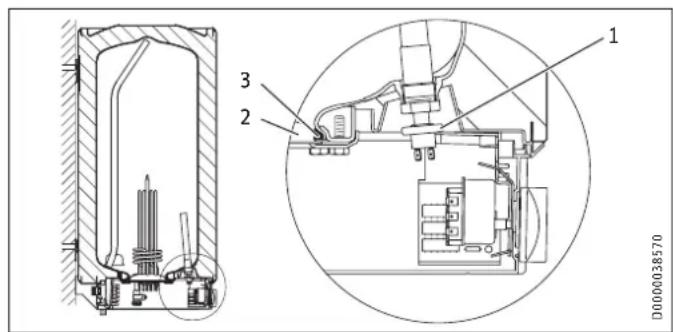

14.3 Signaalanode controleren/vervangen 47
14.4 Ontkalken 47

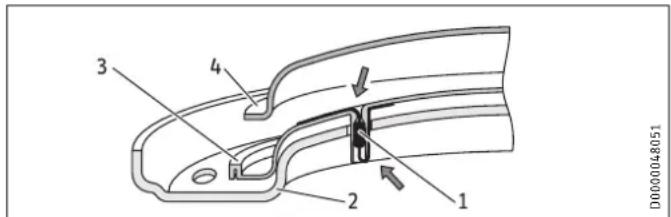

14.5 Veiligheidsweerstand tegen corrosie ____ 47

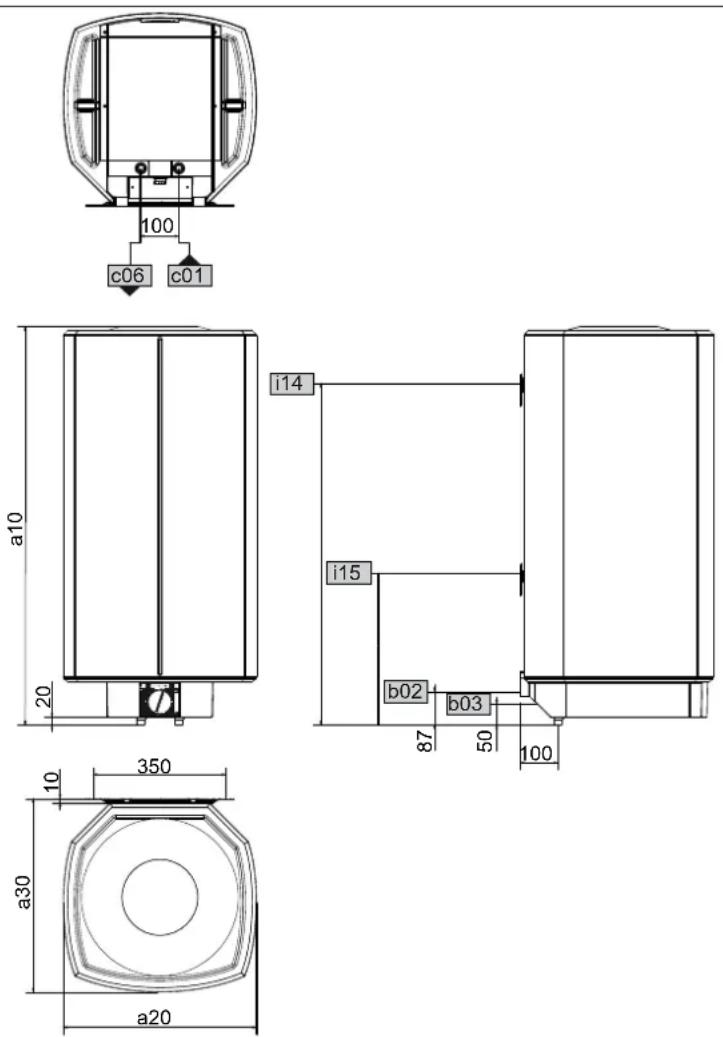

15.1 Afmetingen en aansluitingen 48

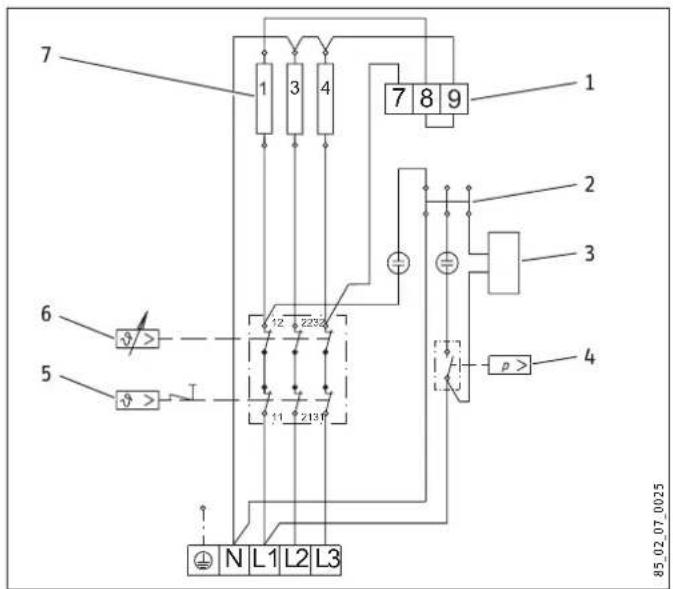

15.2 Elektriciteitsschema's en aansluitingen 49

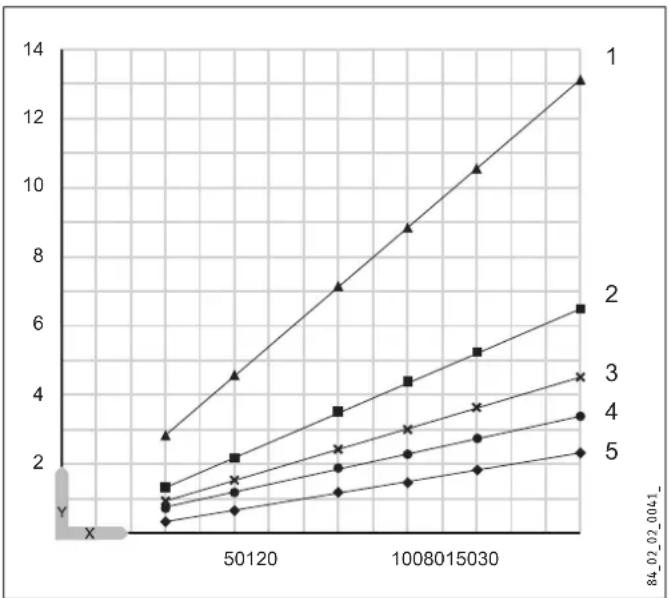

15.3 Verwarmingsgrafiek 50
15.4 Storingssituaties 50
15.5 Gegevens over het energieverbruik 50
15.6 Gegevenstabel 51
GARANTIE
MILIEU EN RECYCLING
BIJZONDERE INFO
- Het toestel kan door kinderen vanaf 3 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen in de leeftijd van 3 tot 8 jaar mogen alleen de kraan bedienen die op het toestel aangesloten is. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.
- De aansluiting op het stroomnet is enkel als vaste aansluiting toegestaan in combinatie met de uitneembare kabeldoorvoer. Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van het net kunnen worden losgekoppeld.
- Monteer het toestel zoals dat in de hoofdstukken "Installatie/voorbereidingen" en "Installatie/montage/montage van het toestel" beschreven is.
- Houd rekening met de minimale en maximale inlaatwaterdruk (zie hoofdstuk "Installatie/technische gegevens/gegevenstabel").
- Tap het toestel af zoals beschreven in het hoofdstuk "Installatie/onderhoud/het toestel aftappen".
- Installeer een reststroom-veiligheidsapparaat (RCD).
Gesloten werkwijze:
- Het toestel staat onder druk. Tijdens verwarming druppelt expansiewater uit de veiligheidsklep.
- Stel periodiek de veiligheidsklep in werking, zodat vastzitten, bijv. door kalkafzettingen, voorkomen wordt.
- Monteer een type-gekeurde veiligheidsklep in de koudwateraanvoerleiding. Let erop dat daarvoor, afhankelijk van de statische druk, eventueel ook een reduceerafsluiter nodig is.
-
Dimensioneer de afvoerleiding op een wijze dat het water bij volledig geopende veiligheidsklep ongehinderd kan worden afgevoerd.
-
Monteer de afblaasleiding van de veiligheidsklep met een constante afwaartse helling in een vorstvrije ruimte.
- De afblaasopening van de veiligheidsklep moet geopend blijven naar de atmosfeer.
BEDIENING

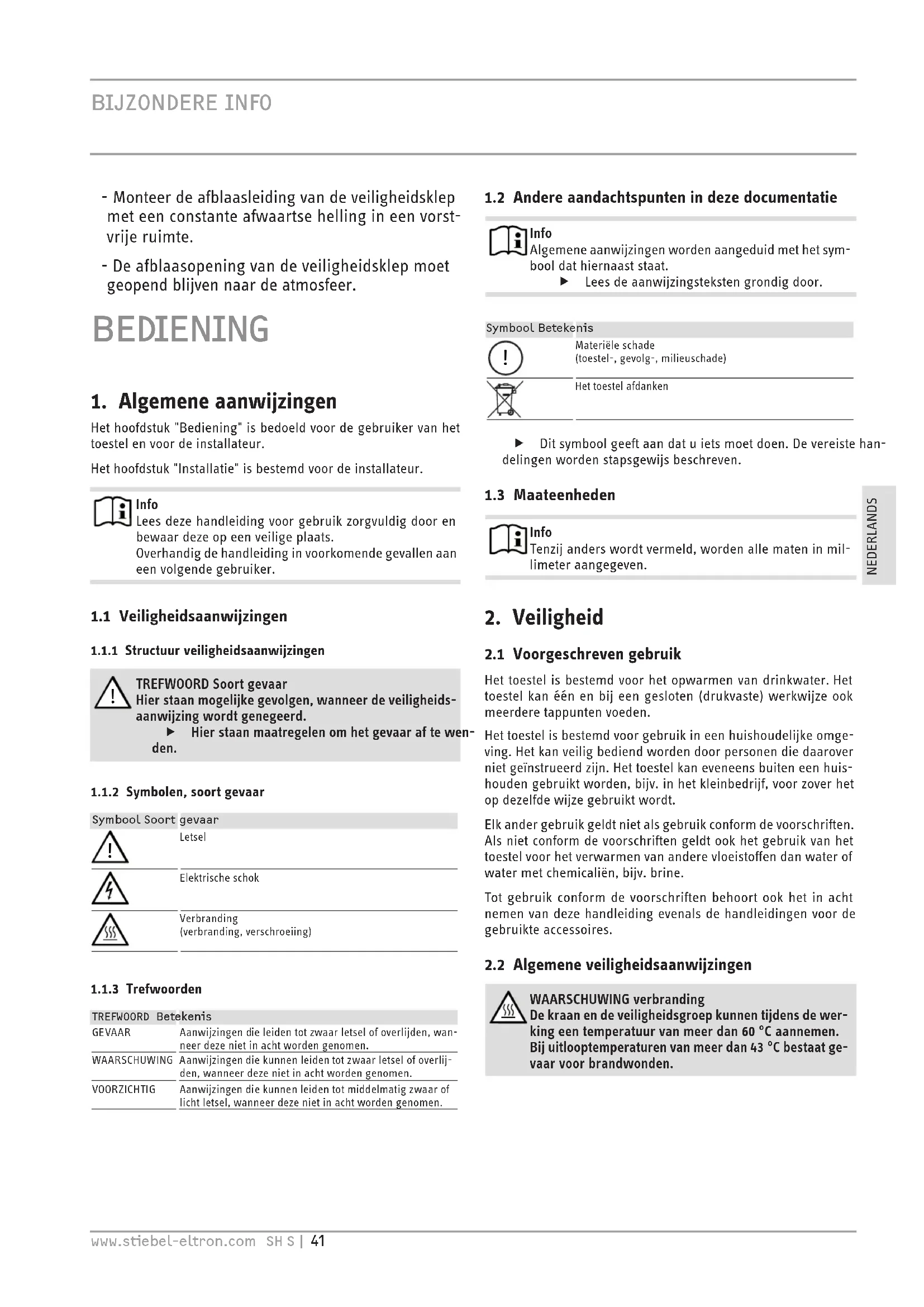

1. Algemene aanwijzingen
Het hoofdstuk "Bediening" is bedoeld voor de gebruiker van het toestel en voor de installateur.
Het hoofdstuk "Installatie" is bestemd voor de installateur.

Info
Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats.
Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.
1.1 Veiligheidsaanwijzingen
1.1.1 Structuur veiligheidsaanwijzingen

TREFWOORD Soort gevaar
Hier staan mogelijke gevolgen, wanneer de veiligheids-aanwijzing wordt genegeerd.
Hier staan maatregelen om het gevaar af te wen- den.
1.1.2 Symbolen, soort gevaar
Symbool Soort gevaar

Letsel

Elektrische schok

Verbranding
(verbranding, verschroeiing)
1.1.3 Trefwoorden
TREFWOORD Betekenis
| GEVAAR | Aanwijzingen die leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden genomen. |
| WAARSCHUWING | Aanwijzingen die kunnen leiden tot zwaar letsel of overlijden, wanneer deze niet in acht worden genomen. |
| VOORZICHTIG | Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht worden genomen. |
1.2 Andere aandachtspunten in deze documentatie

Info
Algemene aanwijzingen worden aangeduid met het symbool dat hiernaast staat.
Lees de aanwijzingsteksten grondig door.
Symbool Betekenis

Materièle schade
(toestel-, gevolg-, milieuschade)

Het toestel afdanken
- Dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stapsgewijs beschreven.
1.3 Maateenheden

Info
Tenzij anders wordt vermeld, worden alle maten in millimeter aangegeven.
2. Veiligheid
2.1 Voorgeschreven gebruik
Het toestel is bestemd voor het opwarmen van drinkwater. Het toestel kan één en bij een gesloten (drukvaste) werkwijze ook meerdere tappunten voeden.
Het toestel is bestemd voor gebruik in een huishoudelijke omgeving. Het kan veilig bediend worden door personen die daarover niet geïnstrueerd zijn. Het toestel kan eveneens buiten een huishouden gebruikt worden, bijv. in het kleinbedrijf, voor zover het op dezelfde wijze gebruikt wordt.
Elk ander gebruik geldt niet als gebruik conform de voorschriften. Als niet conform de voorschriften geldt ook het gebruik van het toestel voor het verwarmen van andere vloeistoffen dan water of water met chemicaliën, bijv. brine.
Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor de gebruikte accessoires.
2.2 Algemene veiligheidsaanwijzingen

De kraan en de veiligheidsgroep kunnen tijdens de werking een temperatuur van meer dan 60 °C aannemen.
Bij uitlooptemperaturen van meer dan 43 °C bestaat gevaar voor brandwonden.

WAARSCHUWING letsel
Het toestel kan door kinderen vanaf 3 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen in de leeftijd van 3 tot 8 jaar mogen alleen de kraan bedienen die op het toestel aangesloten is. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

Materièle schade
De waterleidingen en de veiligheidsgroep moeten door de gebruiker tegen vorst worden beschermd.

Info
Gesloten werkwijze: Het toestel staat onder druk. Tijdens verwarming druppelt expansiewater uit de veiligheids-klep.
▶ Waarschuw uw installateur, als er na het verwarmen nog water nadruppelt. Open werkwijze: tijdens elke opwarmprocedure druppelt er expansiewater uit de uitloop.
2.3 Keurmerk
Zie het typeplaatje op het toestel.
3. Toestelbeschrijving
Het toestel verwarmt op elektrische wijze drinkwater met het aangesloten verwarmingsvermogen. U kunt de temperatuur regelen met de temperatuurinstelknop. Afhankelijk van de voeding wordt het verwarmen automatisch uitgevoerd tot aan de gewenste temperatuur. Het op dat moment beschikbare warmtevolume wordt weergegeven.
Zowel een open (drukloze) als een gesloten (drukvaste) werkwijze is mogelijk.
Het stalen binnenreservoir is voorzien van speciaal direct email "anticor®" en van een signaalanode. De anode met verbruiksin- dicator beschermt de binnenkant van de boiler tegen corrosie.
Het toestel is ook bij de temperatuurinstelling "koud" tegen vorst beschermd, op voorwaarde dat de voeding is gewaarborgd. Het toestel wordt op tijd ingeschakeld en het water wordt verwarmd. Het toestel biedt de waterleidingen en de veiligheidsgroep echter geen bescherming tegen vorst.
4. Instellingen
Het is mogelijk de temperatuur traploos in te stellen.


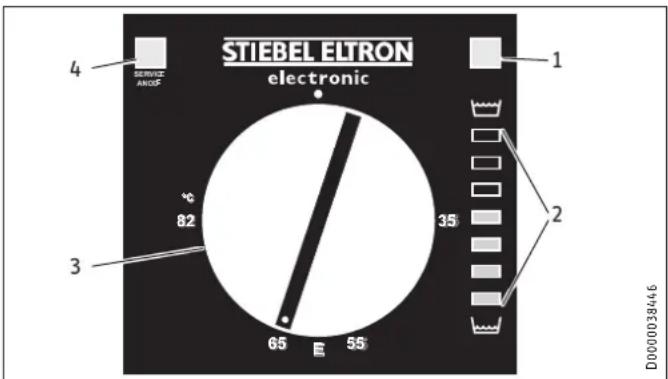

STIEBEL ELTRON electronic SERVICE: ANOIS 4 82 3 65 55 35 1 2 D00000384461 Waarschuwingslampje als werkingsindicator
2 Weergave warmtevolume
3 Temperatuurinstelknop
4 Waarschuwingslampje SERVICE ANODE
- Koud
E Aanbevolen energiezuinige stand, geringe kalkvorming, 60 °C
82 °C Maximale temperatuurinstelling
De temperaturen kunnen afhankelijk van het systeem van de no- minale waarde afwijken.
Waarschuwingslampje SERVICE ANODE
Gesloten werkwijze:

Materièle schade
Gesloten werkwijze:
▶ Als het waarschuwingslampje "SERVICE ANODE" brandt, verwittigt u uw installateur.
Open werkwijze:

Info
Het indicatielampje SERVICE ANODE heeft bij een open werkwijze geen functie.
Controleer de veiligheidsanode voor het eerst na twee jaar en vervang deze, indien nodig.
Waarschuwingslampje als werkingsindicator
Het waarschuwingslampje van de werkingsindicator brandt als het water opgewarmd wordt.

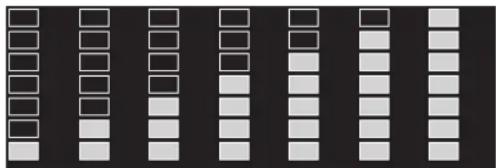

Weergave warmtevolume
Het op dat moment beschikbare mengwatervolume van 40 °C wordt aangegeven bij 15 °C koudwatertemperatuur en de temperatuurinstelling op 65 °C. Het aantal verlichte lampjes geeft het minimaal beschikbare mengwatervolume van 40 °C aan.
Dit biedt u de mogelijkheid om de temperatuurinstelling optimaal en energiezuinig aan te passen aan uw gebruiksgedrag. Wij adviseren om de temperatuur eerst in te stellen op 65 °C. Wanneer er nog meer dan één lampje verlicht is na het voor u grootst mogelijk aftapvolume, kunt u de temperatuur lager instellen.


5. Reiniging, verzorging en onderhoud
Laat de elektrische veiligheid van het toestel en de werking van de veiligheidsgroep periodiek controleren door een installateur.
▶ De signaalanode moet door de installateur vervangen worden, zodra het waarschuwingslampje "SERVICE ANODE" verlicht is (zie hoofdstuk "Onderhoud/signaalanode vervangen").
- Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhouden en te reinigen.
Kalkaanslag
Bijna al het water geeft kalk af bij hoge temperaturen. De kalk slaat neer in het toestel en beïnvloedt de werking en de levensduur van het toestel. De verwarmingselementen moeten daarom van tijd tot tijd worden ontkalkt. De installateur, die op de hoogte is van de plaatselijke waterkwaliteit, kan u meedelen wanneer het volgende onderhoud uitgevoerd moet worden.
▶ Controleer periodiek de kranen. Verwijder kalk op de kraanuitlopen met in de handel verkrijgbare ontkalkingsmiddelen.
▶ Stel periodiek de veiligheidsklep in werking, zodat vastzitten, bijv. door kalkafzettingen, voorkomen wordt.
6. Problemen verhelpen
| Probleem | Oorzaak | Oplossing |
| Het water wordt niet warm. | Er is geen spanning. | Controleer de zekeringen van de huisinstallatie. |
| De uitstroomhoeveelheid is laag. | De straalregelaar in de kraan of de douchekop is verkalkt of vuil. | Reinig en/of ontkalk de straalregelaar of de douchekop. |
| Waarschuwingslampje "SERVICE ANODE" brandt. | De signaalanode moet vervangen worden. | Waarschuw de installateur. |
Waarschuw de installateur als u de oorzaak zelf niet verhelpen kunt. Hij kan u sneller en beter helpen als u hem het nummer op het typeplaatje doorgeeft (000000-0000-000000):


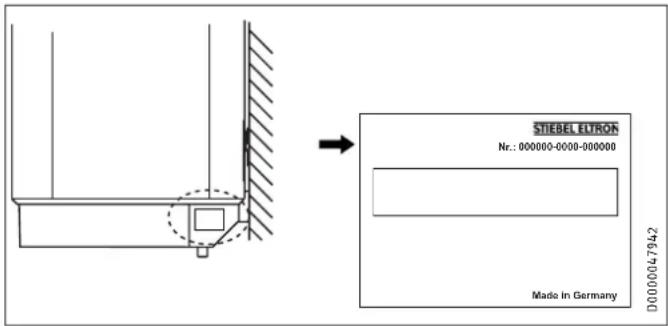

STIEBEL ELTRON Nr.: 000000-0000-000000 Made in Germany D0000047942INSTALLATIE
7. Veiligheid
Installatie, ingebruikname, evenals onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.
7.1 Algemene veiligheidsaanwijzingen
Wij waarborgen de goede werking en de bedrijfszekerheid uitsluitend bij gebruik van originele onderdelen en vervangingsonderdelen voor het toestel.
7.2 Voorschriften, normen en bepalingen

Info
Neem alle nationale en regionale voorschriften en be- palingen in acht.
8. Toestelbeschrijving
8.1 Leveringsomvang
Bij het toestel wordt het volgende geleverd:
- Wandbevestiging (2 stuks bij toestellen met een nominale inhoud van 120 l en 150 l)
- Afstandsstukken 5 mm (2 stuks boven/2 stuks onder; bij toestellen van 120 l en van 150 l 4 stuks boven/4 stuks onder)
- Afdekkappen (2 stuks)
- Montagesjabloon
8.2 Toebehoren
Noodzakelijk toebehoren
Voor een gesloten (drukvaste) werkwijze zijn, afhankelijk van de statische druk, verschillende veiligheidsgroepen leverbaar. Deze type-gekeurde veiligheidsgroepen beschermen het toestel tegen een verboden drukoverschrijding.
Overig toebehoren
Voor open werkwijze zijn kranen als toebehoren leverbaar.
Voorbereidingen
8.3 Montageplaats
Het toestel is bestemd voor vaste montage aan de wand. Zorg ervoor dat de wand voldoende draagvermogen heeft.
Monteer het toestel altijd verticaal, in een vorstvrije ruimte en in de buurt van het tappunt.
8.4 Wandbevestiging monteren
▶ U kunt de montagesjabloon gebruiken om de maten af te tekenen op de wand.
▶ Boor de gaten en bevestig de wandbevestiging met schroe-Koudwaterleiding
ven en pluggen. Kies bevestigingsmateriaal dat past bij de sterkte van de wand.
Oneffenheden kunnen met de bijgevoegde overbruggingshulpstukken worden geëgaliseerd.
Bij toestellen met een nominale inhoud van 120 l en 150 l zijn 2 wandbevestigingen vereist.

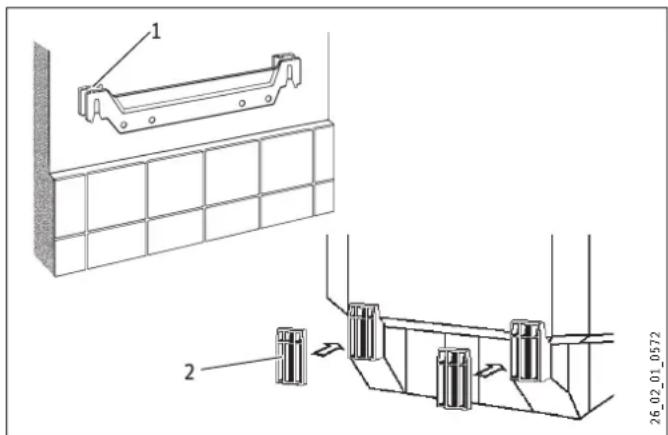

1 Overbruggingshulpstuk boven
2 Overbruggingshulpstuk onder
8.5 Elektrische aansluitkabel voorbereiden
9.1 Wateraansluiting

Materièle schade
Voer alle werkzaamheden voor wateraansluiting en installatie uit conform de voorschriften.
Het toestel moet in gesloten (drukvaste) werkwijze met drukkranen gebruikt worden. Gebruik bij open (drukloze) werkwijze open kranen. Sluit de hydraulische aansluitingen met een vlakke afdichting aan.
9.1.1 Toegelaten materialen

Materièle schade
Neem de instructies van de fabrikant en het hoofdstuk "Technische gegevens/storingssituaties" in acht bij het gebruik van kunststofbuizen.

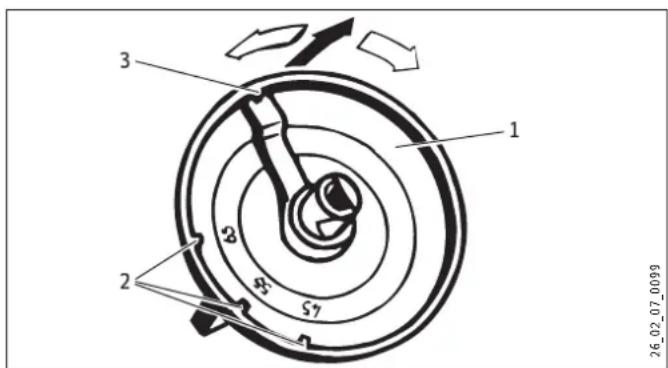

De installateur kan de temperatuurinstelling begrenzen (zie hoofdstuk "Instellingen/temperatuurinstelling begrenzen").
Als materiaal is thermisch verzinkt staal, roestvrij staal, koper of kunststof toegestaan.
Een veiligheidsklep is vereist.
Warmwaterleiding
Als materiaal zijn roestvrijstalen, koperen of kunststof buizen toegestaan.
9.1.2 Gesloten (drukvast) voor de voeding van verschillende tappunten
De max. toegelaten druk mag niet worden overschreden (zie hoofdstuk "Technische gegevens/gegevenstabel" en de technische gegevens van de boiler).
▶ Monteer een type-gekeurde veiligheidsklep in de koudwateraanvoerleiding. Let erop dat daarvoor, afhankelijk van de statische druk, eventueel ook een reduceerafsluiter nodig is.
- Dimensioneer de afvoerleiding op een wijze dat het water bij volledig geopende veiligheidsklep ongehinderd kan worden afgevoerd.
▶ Monteer de afblaasleiding van de veiligheidsklep met een constante afwaartse helling in een vorstvrije ruimte.
▶ De afblaasopening van de veiligheidsklep moet geopend blijven naar de atmosfeer.
9.1.3 Open (drukloos) voor de voeding van één tappunt

Info
Blokkeer de uitloop en de kraanzwenkarm niet. Gebruik geen straalregelaars of luchtspuiters.
9.2 Montage van het toestel

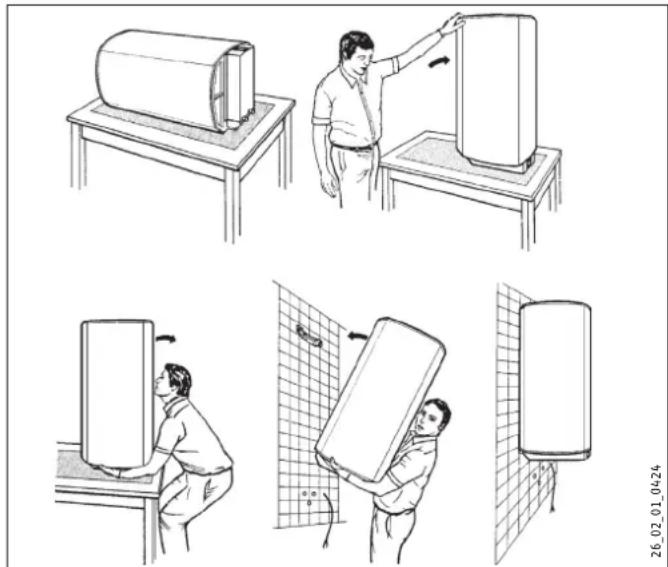

Voor toestellen met een nominale inhoud van 120 | en 150 | zijn 2 personen nodig voor de montage.

9.3 Elektrische aansluiting

WAARSCHUWING elektrische schok
Voer alle werkzaamheden voor elektriciteitsaansluitingen en installatie uit conform de voorschriften.
Scheid alle polen van het toestel van het elektriciteitsnet voor aanvang van alle werkzaamheden.

WAARSCHUWING elektrische schok
De aansluiting op het stroomnet is enkel als vaste aan-sluiting toegestaan in combinatie met de uitneembare kabeldoorvoer. Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van het net kunnen worden losgekoppeld.

WAARSCHUWING elektrische schok
Zorg ervoor dat het toestel is aangesloten op de aardleiding.

Materièle schade
Installeer een reststroom-veiligheidsapparaat (RCD).

Materièle schade
Neem de gegevens op het typeplaatje in acht. De aange- geven spanning moet overeenkomen met de netspanning.

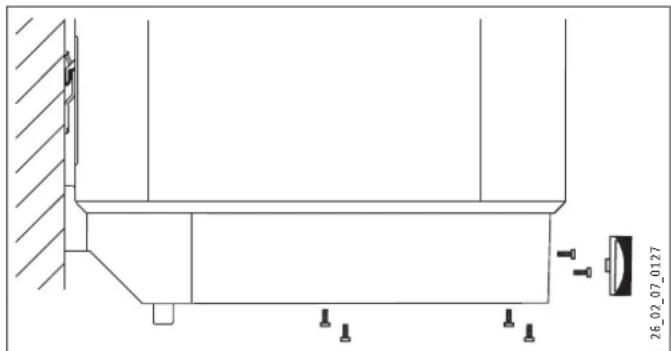

▶ Trek de temperatuurinstelknop eraf.
▶ Draai de schroeven eruit.
▶ Verwijder de onderste kap.
▶ Trek de kabeldoorvoer er aan de onderkant uit. Druk daa voor op de vergrendelhaakjes.
▶ Schuif de kabeldoorvoer over de verbindingskabel heen en vergrendel de kabeldoorvoer opnieuw.
- Sluit het gewenste vermogen aan in overeenstemming met de elektriciteitsschema's (zie hoofdstuk "Technische gegevens/elektriciteitsschema's en aansluitingen").
▶ Monteer de onderste kap.
▶ Draai de schroeven in.
▶ Steek de temperatuurinstelknop erop.
- Kruis met een pen het geselecteerde aansluitvermogen en de -spanning aan op het typeplaatje.
Gesloten (drukvaste) werkwijze
- Sluit de veiligheidsgroep aan op het toestel door de buizen op het toestel te schroeven.
Open (drukloze) werkwijze
▶ Schroef het toestel en de kraan op elkaar.
10. Ingebruikname
10.1 Eerste ingebruikname
▶ Open een tappunt tot het toestel is gevuld en het leidingnet luchtvrij is.
▶ Stel het doorstroomvolume in. Let daarbij op het maximaal toegelaten doorstroomvolume bij een volledig geopende kraan (zie hoofdstuk "Technische gegevens/gegevenstabel").
▶ Gesloten (drukvaste) werkwijze:
Reduceer, indien gewenst, het doorstroomvolume op de smoorklep van de veiligheidsgroep.
▶ Draai de temperatuurinstelknop naar de maximale temperatuur.
▶ Schakel de netspanning in.
▶ Controleer de werkmodus van het toestel. Let daarbij op het uitschakelen van de thermostaat.
▶ Gesloten (drukvaste) werkwijze: Controleer de werking van de veiligheidsgroep.
10.1.1 Overdracht van het toestel
Leg aan de gebruiker de werking van het toestel en van de veiligheidsgroep uit en maak hem vertrouwd met het gebruik.
▶ Wijs de gebruiker op mogelijk gevaar, met name het gevaar van brandwonden.
▶ Overhandig deze handleiding.
10.2 Opnieuw in gebruik nemen
Zie hoofdstuk "Eerste ingebruikname".
11. Instellingen
Temperatuurkeuzebegrenzing
U kunt de temperatuurkeuzebegrenzing via de temperatuurinstelknop instellen.
Zet de temperatuurinstelknop op "koud" en ontkoppel het toestel van het elektriciteitsnet.
▶ Haal de temperatuurinstelknop eraf.

1 Temperatuurinstelknop
2 Temperatuurinstelling begrenzen op 45 °C, 55 °C, 65 °C
3 Fabrieksinstelling 85 °C
▶ Stel de temperatuurkeuzebegrenzing in.
▶ Steek de temperatuurinstelknop er weer op.
12. Buitendienststelling
▶ Verbreek de verbinding tussen het toestel en de netspanning met de zekering in de huisinstallatie.
▶ Tap het toestel af (zie het hoofdstuk "Onderhoud/toestel aftappen").
13. Storingen verhelpen

Info
Bij temperaturen lager dan -15 °C kan de veiligheidstemperatuurbegrenzer worden geactiveerd. Het toestel kan al bij opslag of bij het transport aan deze temperaturen zijn blootgesteld.
| Storing Oorzaak | Oplossing | |
| Het water wordt niet warm. | De veiligheidstemperatuurbegrenzer is geactiveerd, omdat de regelaar defect is. | Los de oorzaak van de storing op. Vervang de combinatie regelaar-be-grenzer. |
| De veiligheidstem-peratuurbegrenzer is geactiveerd, omdat de temperatuur lager is dan -15 °C. | Druk op de resettoets (zie afbeelding). | |
| De verwarmingsflens is defect. | Vervang de verwar-mingsflens. | |
| De veiligheidsklep druppelt na, wanneer de verwarming is uitge-schakeld. | De klepzitting is vuil. | Reinig de klepzitting. |
| Waarschuwingslampje "SERVICE ANODE" brandt. | De signaalanode is ver-bruikt. | Vervang de signaal-anode. |

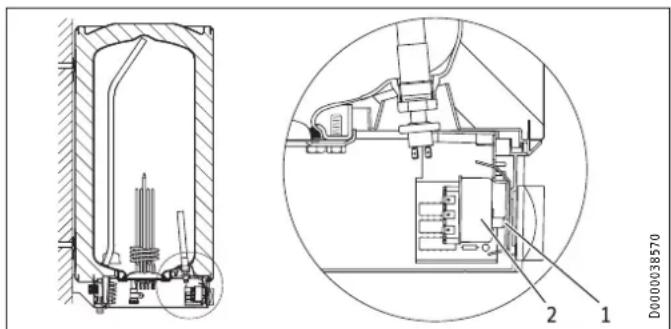

Resetknop veiligheidstemperatuurbegrenzer
De resetknop zit achter de temperatuurinstelknop.
▶ Trek de temperatuurinstelknop eraf.

1 Resetknop veiligheidstemperatuurbegrenzer
2 Combinatie regelaar-begrenzer
14. Onderhoud

WAARSCHUWING elektrische schok
Voer alle werkzaamheden voor elektriciteitsaansluitingen en installatie uit conform de voorschriften.
Scheid alle polen van het toestel van de netspanning voor aanvang van alle werkzaamheden.
Voor enkele onderhoudswerkzaamheden is het noodzakelijk de onderste kap te verwijderen.
Wanneer het toestel moet worden afgetapt, raadpleeg dan het hoofdstuk "Het toestel aftappen".
Houd rekening met de dompeldiepten van de regelaar-begrenzercombinatie (zie hoofdstuk "Technische gegevens/afmetingen en aansluitingen").
14.1 Veiligheidsklep controleren
▶ Het is verplicht de veiligheidsklep regelmatig te testen.
14.2 Het toestel aftappen

Tijdens het aftappen kan er heet water uit het toestel lopen.
Indien de boiler voor onderhoudswerkzaamheden of bij vorstgevaar moet worden afgetapt voor de bescherming van de volledige installatie, gaat u als volgt te werk:
▶ Sluit de afsluitklep in de koudwateraanvoerleiding.
▶ Open de warmwaterkranen van alle tappunten.

1 Aftapkraan met slangaansluiting G 3/4
▶ Schroef de kap van de aansluiting "Aftapping" af.
14.3 Signaalanode controleren/vervangen
- Controleer de signaalanode, wanneer het indicatielampje SERVICE ANODE verlicht is en vervang deze eventueel.
SH 30 S (M 8)
▶ Demonteer de verwarmingsflens om de signaalanode te vervangen.
SH 50 - 150 S (G ^3/4 )
▶ U kunt de anode vervangen zonder de verwarmingsflens te demonteren.
1 Drukschakelaar voor signaalanode
2 Flensplaat
3 Dichtingsring
▶ Bij de vervanging van de anode dient u er in elk geval op te letten dat u de drukschakelaar dicht opschroeft.
Aanzetkoppel: 1 ^+0,5 Nm (handvast)
14.4 Ontkalken
▶ Open werkwijze: Als u een mengkraan met handdouche gebruikt, moet regelmatig worden ontkalkt.
▶ Ontkalk de flens pas, wanneer deze gedemonteerd is en behandel het oppervlak van de boiler en de signaalanode niet met ontkalkingsmiddelen.
14.5 Veiligheidsweerstand tegen corrosie
Zorg ervoor dat bij het onderhoud de veiligheidsweerstand tegen corrosie op de isolatieplaat niet beschadigd of verwijderd wordt. Monteer de veiligheidsweerstand tegen corrosie na vervanging weer conform de voorschriften.
2 Drukplaat
3 Isoleerplaat
4 Verwarmingsflens
15.1 Afmetingen en aansluitingen

D0000024799
| SH 30 S SH 50 S SH 80 S SH 100 S SH 120 S SH 150 S | |||||||||
| a10 | Toestel | Hoogte | mm | 770 | 740 | 1050 | 1050 | 1210 | 1445 |
| a20 | Toestel | Breedte | mm | 410 | 510 | 510 | 510 | 510 | 510 |
| a30 | Toestel | Diepte | mm | 420 | 510 | 510 | 510 | 510 | 510 |
| b02 | Doorvoer elektr.kabels I | PG 21 | PG 21 | PG 21 | PG 21 | PG 21 | PG 21 | ||
| b03 | Doorvoer elektr.kabels II | ||||||||
| c01 | Koudwatertoevoer | Buitendraad | G 1/2 A | G 1/2 A | G 1/2 A | G 1/2 A | G 1/2 A | G 1/2 A | |
| c06 | Warmwateruitloop | Buitendraad | G 1/2 A | G 1/2 A | G 1/2 A | G 1/2 A | G 1/2 A | G 1/2 A | |
| i14 | Wandbevestiging I | Hoogte | mm | 700 | 600 | 900 | 900 | 900 | 1100 |
| Max. ∅ bevestigingsschroef | mm | 12 | 12 | 12 | 12 | 12 | 12 | ||
| i15 | Wandbevestiging II | Hoogte | mm | 300 | 300 | ||||
| Max. ∅ bevestigingsschroef | mm | 12 | 12 | ||||||

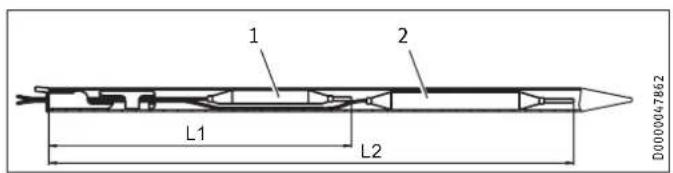

Combinatie regelaar-begrenzer dompeldiepten
2 Regelaarsensor
| SH30 S | SH50 S | SH80 S | SH 100S | SH 120S | SH 150S | ||||||||
| L1 | Dompeldiepte | mm | 260 | 260 | 240 | 240 | 240 | 260 | |||||
| L2 | Dompeldiepte | mm | 380 | 380 | 350 | 350 | 350 | 380 | |||||
15.2 Elektriciteitsschema's en aansluitingen
2 Connector voor N-geleider
3 Weergave warmtevolume
4 Drukschakelaar voor signaalanode
5 Veiligheidstemperatuurbegrenzer
6 Thermostaat
7 Verwarmingselementen elk 2 kW \~ 230 V



15.3 Verwarmingsgrafiek
De opwarmtijd is afhankelijk van de boilerinhoud, van de koudwatertemperatuur en van het verwarmingsvermogen.
Grafiek met koudwatertemperatuur van 15 °C:
Nominale temperatuur ingesteld op 82 °C

Bij een storing kunnen er temperaturen tot 95 °C bij 0,6 MPa voorkomen.
15.5 Gegevens over het energieverbruik
Productgegevensblad: Conventionele warmwaterbereider volgens verordening (EU) nr. 812/2013 | 814/2013
| SH 30 S | SH 50 S | SH 80 S | SH 100 S | SH 120 S | SH 150 S | ||
| 073047 | 073048 | 073049 | 073050 | 073051 | 073052 | ||
| Fabrikant | STIEBEL ELTRON | STIEBEL ELTRON | STIEBEL ELTRON | STIEBEL ELTRON | STIEBEL ELTRON | STIEBEL ELTRON | |
| Tapprofiel | S | M | M | L | L | XL | |
| Energieklasse | B | C | C | C | C | C | |
| Energetisch rendement | % | 36 | 38 | 37 | 38 | 38 | 39 |
| Jaarlijks stroomverbruik | kWh | 518 | 1349 | 1381 | 2666 | 2705 | 4321 |
| Temperatuurinstelling af fabriek | °C | 60 | 60 | 60 | 60 | 60 | 60 |
| Geluidsniveau | dB(A) | 15 | 15 | 15 | 15 | 15 | 15 |
| Mogelijkheid voor exclusieve werking tijdens daluren | - | - | - | - | - | - | |
| Smart-functie | - | - | - | - | - | - | |
| Dagelijks stroomverbruik | kWh | 2,437 | 6,233 | 6,419 | 12,288 | 12,516 | 19,859 |
| Mengwatervolume 40 °C | l | 50 | 80 | 122 | 133 | 182 | 229 |
15.6 Gegevenstabel
| SH 30 S SH 50 S SH 80 S SH 100 S | SH 120 S | SH 150 S | |||||
| 073047 | 073048 | 073049 | 073050 | 073051 | 073052 | ||
| Hydraulische gegevens | |||||||
| Nominale inhoud | I | 30 | 50 | 80 | 100 | 120 | 150 |
| Mengwatervolume van 40 °C (15 °C/65 °C) | I | 59 | 97 | 159 | 198 | 235 | 292 |
| Elektrische gegevens | |||||||
| Aansluitvermogen ~ 230 V | kW | 1-4 | 1-4 | 1-4 | 1-4 | 1-4 | 1-4 |
| Aansluitvermogen ~ 400 V | kW | 3-6 | 3-6 | 3-6 | 3-6 | 3-6 | 3-6 |
| Fasen | 1/N/PE, 2/N/PE, 3/N/PE | 1/N/PE, 2/N/PE, 3/N/PE | 1/N/PE, 2/N/PE, 3/N/PE | 1/N/PE, 2/N/PE, 3/N/PE | 1/N/PE, 2/N/PE, 3/N/PE | 1/N/PE, 2/N/PE, 3/N/PE | |
| Nominale spanning | V | 230/400 | 230/400 | 230/400 | 230/400 | 230/400 | 230/400 |
| Frequentie | Hz | 50 | 50 | 50 | 50 | 50 | 50 |
| Werkwijze éénkring | X | X | X | X | X | X | |
| Werkingsgebied | |||||||
| Temperatuurinstelbereik | °C | 35-82 | 35-82 | 35-82 | 35-82 | 35-82 | 35-82 |
| Max. toegelaten druk | MPa | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 |
| Testdruk | MPa | 0,78 | 0,78 | 0,78 | 0,78 | 0,78 | 0,78 |
| Max. toegelaten temperatuur | °C | 95 | 95 | 95 | 95 | 95 | 95 |
| Max. doorstroomvolume | l/min | 18 | 18 | 18 | 18 | 18 | 18 |
| Min. inlaatwaterdruk | MPa | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
| Max. inlaatwaterdruk | MPa | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 |
| Geleidbaarheid drinkwater min./max. | μS/cm | 100-1500 | 100-1500 | 100-1500 | 100-1500 | 100-1500 | 100-1500 |
| Energiegegevens | |||||||
| Energieverbruik in stand-by/24 h bij 65 °C | kWh | 0,46 | 0,54 | 0,67 | 0,86 | 0,99 | 1,1 |
| Energierendementsklasse | B | C | C | C | C | C | |
| Uitvoeringen | |||||||
| Beschermingsgraad (IP) | IP25 | IP25 | IP25 | IP25 | IP25 | IP25 | |
| Uitvoering gesloten | X | X | X | X | X | X | |
| Uitvoering open | X | X | X | X | X | X | |
| Kleur | wit | wit | wit | wit | wit | wit | |
| Afmetingen | |||||||
| Hoogte | mm | 770 | 740 | 1050 | 1050 | 1210 | 1445 |
| Breedte | mm | 410 | 510 | 510 | 510 | 510 | 510 |
| Diepte | mm | 420 | 510 | 510 | 510 | 510 | 510 |
| Gewichten | |||||||
| Gevuld gewicht | kg | 53 | 78 | 118 | 140 | 165 | 203 |
| Leeg gewicht | kg | 23,1 | 28 | 38 | 40,8 | 45,5 | 53,3 |
Garantie
Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.
Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht.
Milieu en recycling
▶ Gooi het toestel en de materialen na gebruik weg conform de nationale voorschriften.

▶ Wanneer op het toestel een doorgestreepte vuilcontainer is afgebeeld, brengt u het toestel voor hergebruik en recycling naar de gemeentelijke inzamelpunten of terugnamepunten in de handel.

Dit document bestaat uit recyclebaar papier.
▶ Gooi het document na de levenscyclus van het toestel overeenkomstig de nationale voorschriften weg.
