GEBRUIKSAANWIJZING CD503DC Vonroc

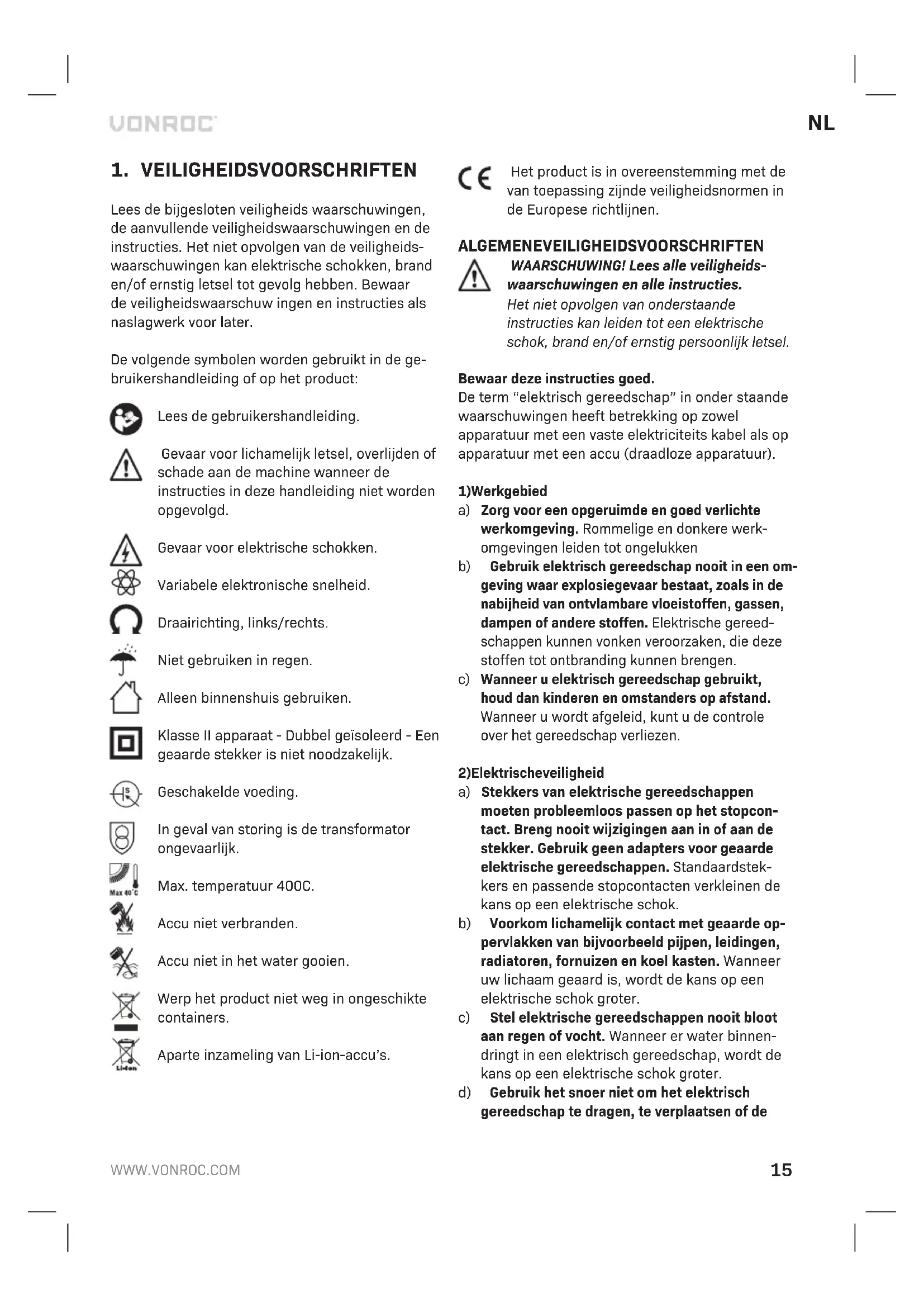

Lees de bijgesloten veiligheids waarschuwingen, de aanvullende veiligheidswaarschuwingen en de instructies. Het niet opvolgen van de veiligheids- waarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuw ingen en instructies als naslagwerk voor later. De volgende symbolen worden gebruikt in de ge- bruikershandleiding of op het product: Lees de gebruikershandleiding. Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanneer de instructies in deze handleiding niet worden opgevolgd. Gevaar voor elektrische schokken. Variabele elektronische snelheid. Draairichting, links/rechts. Niet gebruiken in regen. Alleen binnenshuis gebruiken. Klasse II apparaat - Dubbel geïsoleerd - Een geaarde stekker is niet noodzakelijk. Geschakelde voeding. In geval van storing is de transformator ongevaarlijk. Max. temperatuur 400C. Accu niet verbranden. Accu niet in het water gooien. Werp het product niet weg in ongeschikte containers. Aparte inzameling van Li-ion-accu’s. Het product is in overeenstemming met de van toepassing zijnde veiligheidsnormen in de Europese richtlijnen.

ALGEMENE VEILIGHEIDSVOOR SCHRIFTEN

WAARSCHUWING! Lees alle veiligheids- waarschuwingen en alle instructies. Het niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel. Bewaar deze instructies goed. De term “elektrisch gereedschap” in onder staande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteits kabel als op apparatuur met een accu (draadloze apparatuur).

a) Zorg voor een opgeruimde en goed verlichte werkomgeving. Rommelige en donkere werk- omgevingen leiden tot ongelukken b) Gebruik elektrisch gereedschap nooit in een om- geving waar explosiegevaar bestaat, zoals in de nabijheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereed- schappen kunnen vonken veroorzaken, die deze stoffen tot ontbranding kunnen brengen. c) Wanneer u elektrisch gereedschap gebruikt, houd dan kinderen en omstanders op afstand. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) Stekkers van elektrische gereedschappen moeten probleemloos passen op het stopcon- tact. Breng nooit wijzigingen aan in of aan de stekker. Gebruik geen adapters voor geaarde elektrische gereedschappen. Standaardstek- kers en passende stopcontacten verkleinen de kans op een elektrische schok. b) Voorkom lichamelijk contact met geaarde op- pervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koel kasten. Wanneer uw lichaam geaard is, wordt de kans op een elektrische schok groter. c) Stel elektrische gereedschappen nooit bloot aan regen of vocht. Wanneer er water binnen- dringt in een elektrisch gereedschap, wordt de kans op een elektrische schok groter. d) Gebruik het snoer niet om het elektrisch gereedschap te dragen, te verplaatsen of de16

stekker uit het stopcontact te trekken. Be- scherm het snoer tegen olie, warmte, scherpe randen en bewegende delen. Beschadigde of vastzittende snoeren vergroten de kans op een elektrische schok. e) Wanneer u elektrische gereedschappen buiten gebruikt, gebruik dan een verlengkabel die geschikt is voor buitengebruik. Door een kabel te gebruiken die geschikt is voor buitengebruik, wordt de kans op een elektrische schok kleiner. f) Gebruik een aardlekbeveiliging (RCD) als niet te voorkomen is dat een powertool moet worden gebruikt in een vochtige omgeving. Gebruik van een RCD vermindert het risico van elektrische schokken.

3) Persoonlijke veiligheid

a) Blijf altijd alert, kijk goed wat u doet en gebruik uw gezonde verstand wanneer u een elektrisch gereedschap gebruikt. Gebruik geen elektri- sche gereedschappen wanneer u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Eén moment van onachtzaamheid bij het gebruik van elektrische gereed schappen kan ernstige verwondingen tot gevolg hebben. b) Gebruik persoonlijke beschermings middelen. Draag altijd een veiligheidsbril. Een gepast gebruik van veiligheids voor zieningen, zoals een stof masker, speciale werkschoenen met antislipzolen, een veiligheidshelm en gehoor bescherming verkleinen de kans op persoonlijk letsel. c) Voorkom dat het gereedschap per ongeluk wordt gestart. Zorg dat de schakelaar op de UIT positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereedschap nooit met uw vinger op de schakelaar en steek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken. d) Verwijder alle instel en andere sleutels uit het elektrisch gereedschap voordat u hem inscha- kelt. Instel en andere sleutels aan een ronddraai- end onderdeel van het elektrisch gereedschap kunnen tot verwondingen leiden. e) Zorg dat u nooit uw evenwicht kunt verliezen; houd altijd twee voeten stevig op de vloer. Hierdoor kunt u het elektrisch gereedschap in on verwachte situaties beter onder controle houden. f) Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Loshan gende kleding, sieraden en lang haar kunnen vast komen te zitten in bewegende delen.

Wanneer er voorzieningen zijn voor de aanslui- ting van stofafzuiginstallaties, zorg dan dat ze op de juiste wijze worden aangesloten en gebruikt. Gebruik van deze voorzieningen vermindert de gevaren die door stof worden veroorzaakt.

4) Gebruik en onderhoud van elektrisch gereed-

schap a) Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specifieke toepassing. Met het juiste elektrische gereedschap voert u de taak beter en veiliger uit wanneer dit op de snelheid gebeurt waarvoor het apparaat is ontworpen. b) Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT schakelaar niet werkt. Ieder elek- trisch gereedschap dat niet kan worden in en uitgeschakeld met de schakelaar is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact voordat u wijzigingen aanbrengt aan elektrische ge- reedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt. Wanneer u zich aan deze preventieve veilig heidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk wordt gestart. d) Berg elektrisch gereedschap dat niet in ge bruik is op buiten bereik van kinderen en laat perso- nen die niet bekend zijn met het gereedschap of deze instructies het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk in de han- den van ongeoefende gebruikers. e) Zorg voor een goed onderhoud van elektrisch gereedschap. Controleer of bewegende delen op de juiste wijze zijn vastgezet. Controleer ook of er geen onderdelen defect zijn of dat er andere omstandigheden zijn die van invloed kunnen zijn op de werking van het gereedschap. Laat het gereedschap bij beschadigingen repareren vóór gebruik. Veel ongelukken worden veroorzaakt door slecht onderhoud van het gereedschap. f) Zorg dat snij en zaagwerktuigen scherp en schoon blijven. Goed onderhouden snij en zaagwerktuigen met scherpe randen zullen minder snel vastlopen en zijn eenvoudiger onder controle te houden. g) Gebruik alle elektrische gereedschappen, ac- cessoires, bitjes etc., zoals aangegeven in deze instructies en op de wijze waarvoor het gereed-NL

schap is ontworpen. Houd daarbij rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch gereedschap voor handelingen die afwijken van de taken waarvoor het apparaat is ontworpen kunnen leiden tot gevaarlijke situaties.

5) Gebruik en onderhoud accugereedschap

a) Laad alleen op met de lader die door de fabri- kant is gespecificeerd. Een lader die voor een bepaalde accu geschikt is, kan brand veroorza- ken wanneer deze met een andere accu wordt gebruikt. b) Gebruik elektrisch gereedschap alleen met de speciaal hiervoor bedoelde accu’s. Gebruik van andere accu’s kan kans op letsel en brand geven.

Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwer- pen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tussen twee polen kunnen maken. Kortsluiting tussen de accupolen kan brandwonden of brand veroorzaken. d) Wanneer de accu niet juist wordt gebruikt, kan er vloeistof uit lopen; raak dit niet aan. Wanneer dit per ongeluk wel gebeurt, spoel dan met water. Wanneer de vloeistof in de ogen komt, moet u een arts raadplegen. De vloeistof uit de accu kan irritaties of brandwonden ver- oorzaken.

a) Laat uw gereedschap onderhouden door een gekwalificeerde onderhoudstechnicus die al- leen gebruikmaakt van identieke vervangings- onderdelen. Dit zorgt ervoor dat de veiligheid van de powertool intact blijft.

VENDRAAIERS a) Draag gehoorbescherming bij gebruik klop- boorfunctie. Blootstelling aan lawaai kan tot gehoorbeschadiging leiden. b) Gebruik de zijgreep (-grepen), indien met de machine meegeleverd. Verlies van controle over de machine kan lichamelijk letsel veroorzaken. c) Houd de powertool vast bij de geïsoleerde greepvlakken wanneer u een handeling uitvoert waarbij het snijhulpstuk in contact kan komen met verborgen bedrading of het eigen snoer. Wanneer het snijhulpstuk een onder spanning staande draad raakt, kunnen de metalen delen van het apparaat onder spanning komen te staan waardoor de gebruiker een elektrische schok kan krijgen. d) Houd de machine vast in een stevige greep. Wanneer u schroeven indraait of losdraait, kan een zeer krachtige torsiereactie optreden. e) Zet het werkstuk stevig vast. Een werkstuk dat met klemmen of een bankschroef is vastgezet, is stabieler dan wanneer u het vasthoudt met de hand. f) Zet de machine altijd pas neer wanneer de machine volledig tot stilstand is gekomen. Het inzetstuk van het gereedschap kan vastlopen en dat kan tot verlies van controle over het elektrisch gereedschap leiden. g) Voordat u werkzaamheden aan de machine uitvoert (bijv., onderhoud, wisseling van hulp- stukken, enz.), en ook bij vervoer en opslag, moet u de richtingschakelaar in de middelste stand zetten. Wanneer de aan/uit-schakelaar onbedoeld wordt bediend, kan dat leiden tot letsel.

TEN AANZIEN VAN DE ACCULADER

Bedoeld gebruik Laad uitsluitend herlaadbare accupacks van het type Li-ion van 4V met max. 1,5Ah. Andere typen accu’s kunnen exploderen, wat lichamelijk letsel en schade kan veroorzaken. a) Het apparaat dient niet te worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale functies of per- sonen zonder enige ervaring en kennis, tenzij zij onder toezicht staan of zijn geïnstrueerd. b) Laat kinderen onder toezicht niet met het appa- raat spelen. c) Laad niet-herlaadbare accu’s niet opnieuw op! d) Plaats de accu’s tijdens het opladen in een goed geventileerde ruimte! e) Geïntegreerde accu’s mogen alleen voor het af- voeren door vakpersoneel verwijderd worden. Door het openen van de behuizingsschaal kan het elektrische gereedschap vernietigd worden. Om de accu uit het elektrische gereedschap te nemen, drukt u zo lang op de aan-/uitschake- laar (6) tot de accu volledig ontladen is. Draai de schroeven er aan de behuizing uit en haal de behuizingsschaal eraf om de accu te verwijde-18

ren. Om een kortsluiting te verhinderen, maakt u de aansluitingen aan de accu afzonderlijk na elkaar los en isoleert u daarna de polen. Ook bij volledige ontlading is nog een restcapaciteit in de accu voorhanden die bij kortsluiting vrij kan komen.

OVERBLIJVENDE RISICO’S

Zelfs wanneer de elektrische machine op de voor- schreven wijze wordt gebruikt, is het niet mogelijk alle overblijvende risicofactoren weg te nemen. De volgende risico’s kunnen optreden in verband met de constructie en het ontwerp van de elektrische machine: a) Gezondheidsklachten die het gevolg zijn van de trillingsemissie bij langdurig of onjuist gebruik of onjuist onderhoud van de powertool. b) Letsel en schade aan eigendommen vanwege kapotte hulpstukken die opeens losschieten. Waarschuwing! Deze powertool produceert een elektromagnetisch veld tijdens zijn werking. Dit veld kan onder bepaalde omstandigheden storend werken op actieve of passieve medische implantaten. Ter verkleining van het risico van ernstig of dodelijk letsel raden wij personen met medische implantaten aan om hun arts of de fabrikant van het medisch implantaat te raadplegen voordat zij deze elektrische machine gaan gebruiken.

2. TECHNISCHE INFORMATIE

Bedoeld gebruik Deze schroevendraaier is bedoeld voor het vast- en losschroeven van schroeven. TECHNISCHE SPECIFICATIES Modelnr. CD503DCAcculader CD810AAIngang van acculader100-240 V~ 50/60 Hz 0,3A Uitgang van acculader 5,5V DC 0,7A Herlaadbaar accupack 4V Li-ion 1,5AhLaadtijd accu 2-3 uurCapaciteit boorkop ¼” (6.35mm) zeskantigOnbelast toerental 200 /minGeluidsdrukniveau L 66,2 dB(A) K= 3 dB(A)Geluidsvermogensniveau L 77,2 dB(A) K= 3 dB(A)Trilling voor hand/arm a (schroeven draaien zonder klopboorfunctie)0,8 m/s K=1,5 m/s

Trillingsniveau Het trillingsemissieniveau dat in deze gebruiksaan- wijzing wordt vermeld, is gemeten conform een gestandaardiseerde test in EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

• Het gebruik van de machine voor andere toe- passingen, of met andere of slecht onderhou- den accessoires, kan het blootstellingsniveau aanzienlijk verhogen.

• Wanneer de machine is uitgeschakeld of wan- neer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren. Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren. BESCHRIJVING De nummers in de tekst verwijzen naar de diagram- men op pagina 2-3

5. Richtingschakelaar

6. Aan-/Uitschakelaar

10. Schroevendraaierbit

11. Ontgrendelknoppen

12. Excentrische aandrijfkop

13. Hoek-aandrijfkop

De machine moet zijn opgeladen voordat deze voor het eerst wordt gebruikt.NL

De machine opladen (Afb. D) Steek voor het opladen van de machine de kleine stekker van de laderadapter (8) in de laadaanslui- ting (12) aan de onderzijde van de machine. Steek vervolgens de stekker van de stroomvoorziening van de laderadapter (8) in het stopcontact. Het accu-indicatielampje (3) laat zien hoe het laden vordert. Het volledig opladen van de accu kan 2 - 3 uur duren. De status van het opladen van de accu controleren (Afb. D) Wanneer u op de aan/uit-schakelaar (6) drukt, toont het accu-indicatielampje (3) hoeveel lading de accu nog heeft. Het accu-indicatielampje (3) heeft drie lichtjes die laten zien hoeveel lading de accu nog heeft. Hoe meer lichtjes branden, des te meer lading heeft de accu nog. Wanneer het RODE lampje brandt, betekent dat dat de accu bijna leeg is en moet worden opgeladen. Boortjes en schroefbits monteren en verwijderen (Afb. C) De bithouder van de machine (4) is geschikt voor boortjes en schroefbits met een standaard ¼-inch zeskantige as. Voor het plaatsen van een schroefbit:

• Plaats de schroefbit (10) in de bithouder van de machine (4); deze wordt op zijn plaats gehou- den door een magneet.

• U kunt de schroefbit verwijderen door deze weer uit de bithouder te trekken. U kunt op dezelfde wijze stapsgewijs te werk gaan wanneer een aandrijfkop-hulpstuk is gemonteerd (lees: Hulpstukken Excentrische aandrijfkop/ Hoek-aandrijfkop) De draairichting instellen (Afb. A)

• Zet de draairichtingsschakelaar (5) in de stand ‘’ om schroeven in te draaien of de machine te gebruiken voor boren.

• Zet de draairichtingsschakelaar (5) op stand ‘’ voor het verwijderen van schroeven. De machine in- en uitschakelen (Afb. A)

• U schakelt de machine in door de aan/uit-scha- kelaar (6) in te drukken.

• U stopt de machine door de schakelaar Aan / Uit (6) los te laten.

• Zet de draairichtingsschakelaar (5) in de middelste stand om de aan/uit-schakelaar te vergrendelen. In deze stand kunt u de machine niet inschakelen. De machine is voorzien van een elektroni- sche beveiligingsfunctie tegen overbelas- ting. Als de machine overbelast wordt, slaat deze automatisch af. Mocht dit gebeuren, wacht dan ten minste 5 seconden, zodat de beveiliging tegen overbelasting zich opnieuw kan instellen. De asvergrendelingsfunctie De machine is uitgerust met een automatische asvergrendelingsfunctie. Wanneer u de aan/ uit-schakelaar (6) niet indrukt, is de rotatie van de bithouder (4) vergrendeld. U kunt nu de schroeven- draaier (zelfs als de accu leeg is) als handwerktuig gebruiken. Hulpstukken excentrische aandrijfkop/ hoek-aandrijfkop (Afb. B) Met de excentrische aandrijfkop (12) kunt u schroe- ven dicht bij randen indraaien. Met de hoek-aan- drijfkop (13) kunt u schroeven indraaien op moeilijk bereikbare plaatsen. De hulpstukken kunnen in verschillende hoeken worden gemonteerd. Een hulpstuk plaatsen:

• Zet de richtingschakelaar (5) in de middelste stand, zodat de aan/uit-schakelaar niet per ongeluk kan worden geactiveerd.

• Trek de kap (9) naar voren los.

• Duw voorzichtig het hulpstuk op de machine. Een hulpstuk losnemen:

• Zet de richtingschakelaar (5) in de middelste stand.

• Duw de ontgrendelknoppen (11) aan beide zijden van de machine in.

• Trek het hulpstuk voorzichtig van de machine.

Schakel, voordat u met de reiniging en het onderhoud begint, altijd de machine uit en haal het accupack uit de machine. Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik.20

Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmid- delen als benzine, alcohol, ammonia, etc. Dergelij- ke stoffen beschadigen de kunststof onderdelen. MILIEU Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie. Uitsluitend voor EG-landen Werp elektrisch gereedschap niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/ EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt. GARANTIE VONROC producten zijn ontworpen volgens de hoogste kwaliteitsstandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfou- ten, tijdens de wettelijk vastgestelde garantiepe- riode vanaf de eerste aankoopdatum. Mocht het product tijdens deze periode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieks- fouten, neem dan rechtstreeks contact op met VONROC. De volgende situaties vallen niet onder de garantie:

• Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een nietgeautoriseerd ser- vicecentrum.

• De machine is misbruikt, verkeerd gebruikt of slecht onderhouden.

• Er zijn niet-originele reserveonderdelen gebruikt. Dit vormt de enige garantie opgesteld door het be- drijf zowel expliciet als impliciet. Er bestaan geen andere garanties expliciet of impliciet welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VONROC aansprakelijk worden gesteld voor inci- dentele schade of gevolgschade. Reparaties van dealers zijn gelimiteerd tot de reparatie of vervan- ging van defecte producten of onderdelen. Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.FR
