GEBRUIKSAANWIJZING GT5000 YAMAHA

Gebruikershandleiding

Nederlands ..... 149

Русский ..... 173

1: marken (jordad) 2: het 3: kall

Proficiat met uw aankoop van dit Yamaha product.

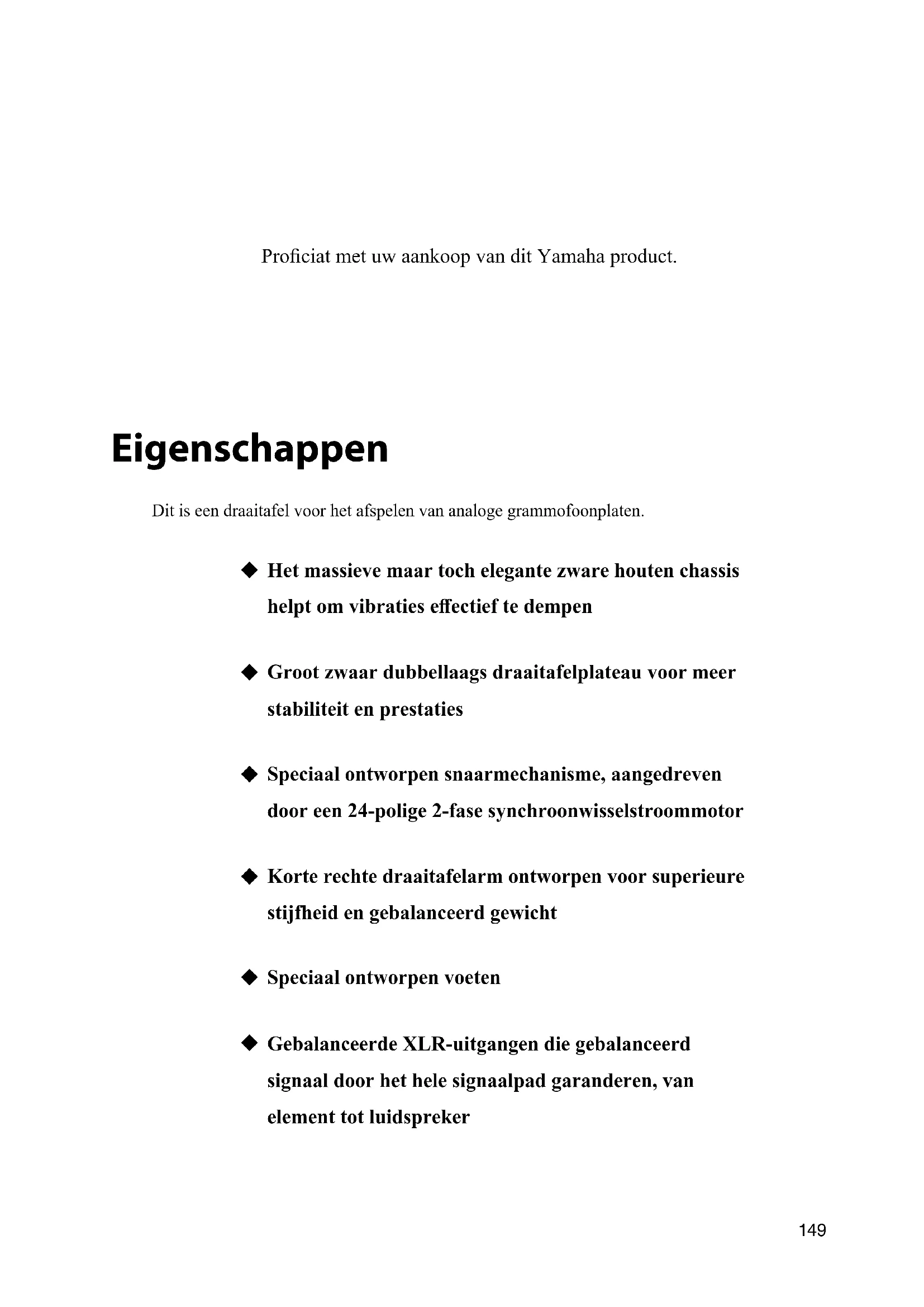

Eigenschappen

Dit is een draaitafel voor het afspelen van analoge grammofoonplaten.

◆ Het massieve maar toch elegante zware houten chassis helpt om vibraties effectief te dempen
◆ Groot zwaar dubbellaags draaitafelplateau voor meer stabiliteit en prestaties
◆ Speciaal ontworpen snaarmechanisme, aangedreven door een 24-polige 2-fase synchroonwisselstroommotor
◆ Korte rechte draaitafelarm ontworpen voor superieure stijfheid en gebalanceerd gewicht
◆ Speciaal ontworpen voeten
◆ Gebalanceerde XLR-uitgangen die gebalanceerd signaal door het hele signaalpad garanderen, van element tot luidspreker

Voordat u begint

Over deze handleiding

Deze handleiding behandelt de installatie en bediening van dit toestel. Houd bij het lezen van de handleiding rekening met het volgende:

• Om dit product op de juiste wijze en veilig te gebruiken adviseren we deze handleiding en de veiligheidsbrochure aandachtig door te lezen. Bewaar de handleiding op een veilige en toegankelijke plaats om in de toekomst te kunnen raadplegen.
• Vanwege productverbeteringen kunnen technische gegevens en uiterlijk zonder kennisgeving worden gewijzigd.
• De illustraties in deze handleiding dienen uitsluitend voor instructiedoeleinden.
• Verklaring van grafische symbolen die in deze handleiding worden gebruikt:

Symbool Beschrijving
WAARSCHUWING	Geeft punten aan waarop u moet letten om gevaar op zwaar of fataal letsel te voorkomen.
VOORZICHTIG	Geeft punten aan waarop u moet letten om gevaar op letsel te voorkomen.
LET OP	Geeft punten aan waarop u moet letten om gevaar voor beschadiging van of defecten aan het product te voorkomen.
Opmerking	Bevat aanvullende informatie die nuttig voor u kan zijn.

Inhoudsopgave

Eigenschappen. . . . . . . . 149

Voordat u begint .....150

Over deze handleiding ..... 150

De meegeleverde accessoires controleren . . . . . . . . . . . . . 152

Onderdeelnamen ..... 154

Het toestel monteren ..... 158

Een element installeren ..... 160

Verbindingen maken ..... 161

Aansluitingen tot stand brengen . . 163

De naalddruk aanpassen ..... 163

De hoogte van de draaitafelarm aanpassen....164

Het toestel inschakelen ..... 165

Een grammofoonplaat afspelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

De grammofoonplaat starten . . . . 166

De grammofoonplaat pauzeren . . . 167

De grammofoonplaat stoppen . . . 167

Indien nodig .....168

De snelheid controleren . . . . . . . 168

Onderhoud 168

De snaar vervangen ..... 169

7 Problemen oplossen ..... 170

Appendix .....172

Overtuig u ervan dat alle onderdelen aanwezig zijn.

Opmerking

- Bewaar het verpakkingsmateriaal, zoals de doos. Bij verhuizing heeft u deze materialen nodig om dit product veilig te transporteren. Raadpleeg het "Supplement" in de verpakking voor informatie over opnieuw inpakken van het product.

- Draaitafelplateau ×1

- Subdraaitafelplateau ×1

- Draaitafelmat ×2

- Stroboscoopschijf ×1

- Inbussleutel (2,5 mm) ×1 * Om de hoogte van de draaita- felarm aan te passen

• Gebruikershandleiding (dit boek)
  • Veiligheidsbrochure
• Supplement

- Kabelklem ×1 * Gebruik deze klem als u een phonokabel direct aan de draaitafelarm bevestigt.

- Ring ×1 * Voor de elementkop

VOORZICHTIG

Pas op dat kinderen deze kleine accessoireonderdelen niet per ongeluk inslikken.

Zorg dat de volgende onderdelen klaarliggen:

• Element
• Gebalanceerde XLR-kabel* Voor een gebalanceerde aansluiting
• Stereo RCA-kabel* Voor een ongebalanceerde aansluiting

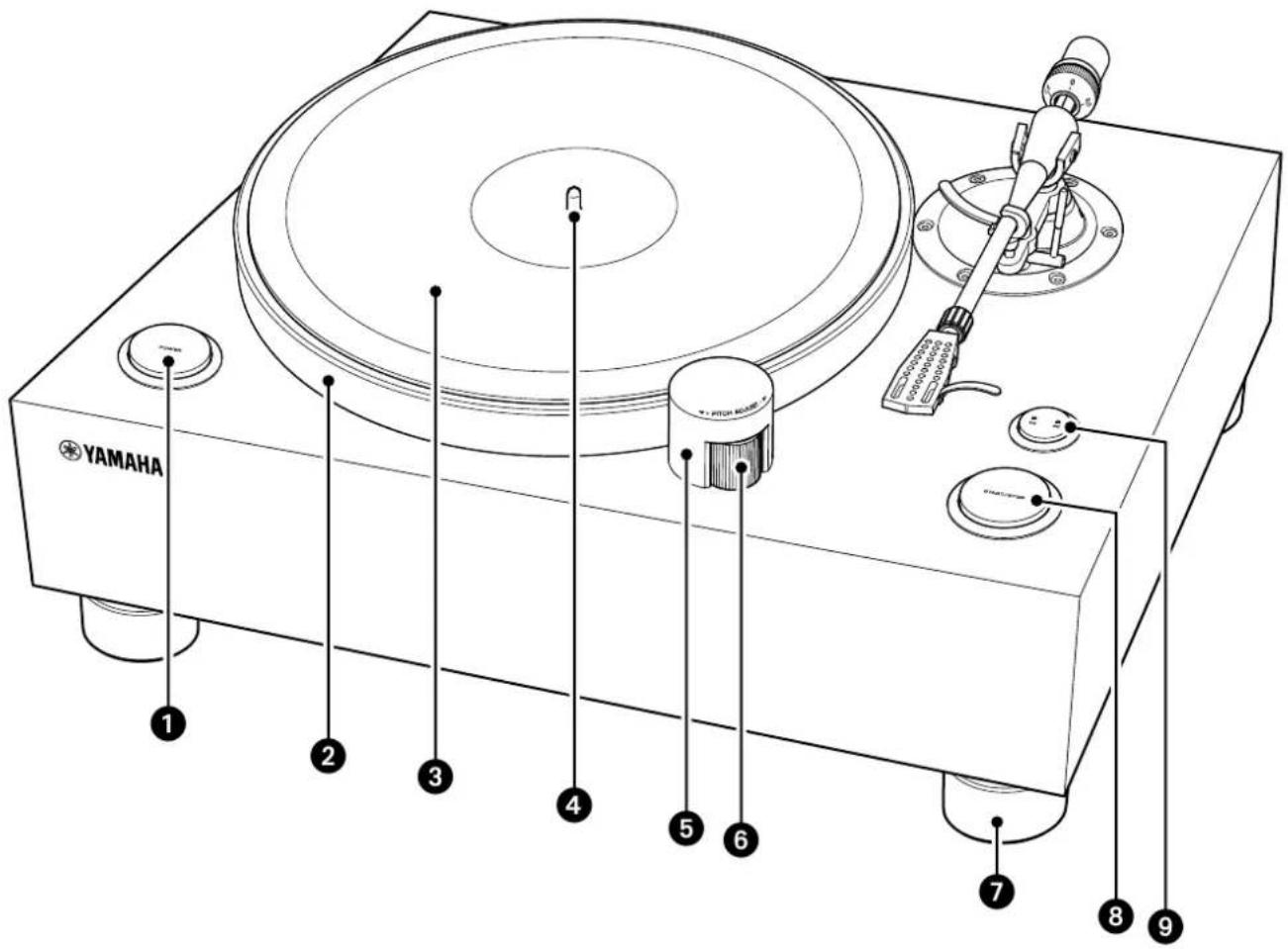

Bovenpaneel

YAMAHA 1 2 3 4 5 6 7 8 9

1 POWER (Aan/uit)-knop ( pagina 165)
② Draaitafelplateau (⇒ pagina 159)
③ Draaitafelmat (⇒ pagina 159)
4 Middenspil ( pagina 159)
⑤ Schijfdop (⇒ pagina 159)
6 PITCH ADJUST (snelheidsregeling) (⇒ pagina's 159, 168)

⑦ Voet
8 START/STOP (start/stop)-knop ( pagina 166)
9 Toerentalknop (⇒ pagina 166) Toerentalindicator (⇒ pagina 166)

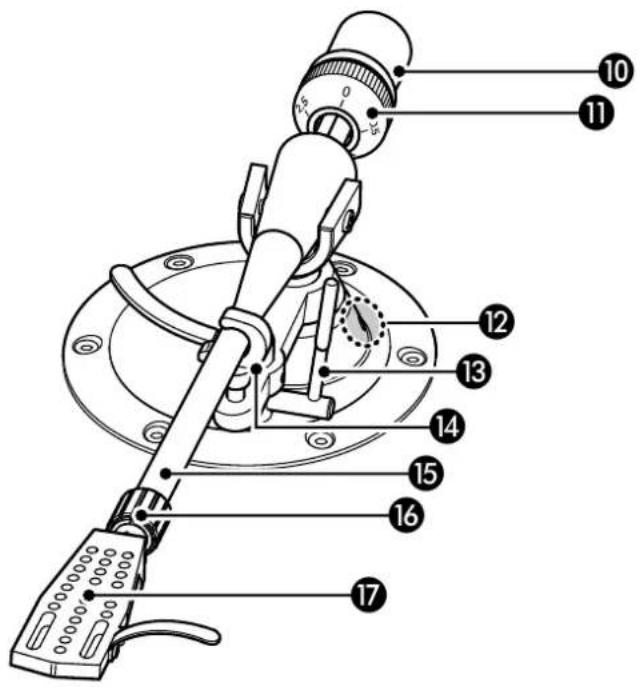

Draaitafelarmsectie

1 BALANCED OUT-aansluitingen (⇒ pagina 161)
② PHONO OUT-aansluitingen (⇒ pagina 162)
③ GND (Aarde)-aansluiting (⇒ pagina 162)
4 STROBE-aansluiting ( pagina 168)
⑤ AC IN-ingang (⇒ pagina's 161, 162)

Gereedmaken

Locatie

Omdat een draaitafel en het geluid van een grammofoonplaat makkelijk worden beïnvloed door trillingen, moet u het toestel op een rechte ondergrond plaatsen die extreem stabiel is.

Plaats de draaitafel ver genoeg van het luidsprekersysteem, zodat deze niet wordt beïnvloed door geluidsdruk of trillingen.

VOORZICHTIG

Als u het toestel moet optillen of verplaatsen, doe dit dan met twee of meer personen.

LET OP

Probeer de voeten niet te draaien. Anders kunnen ze beschadigen.

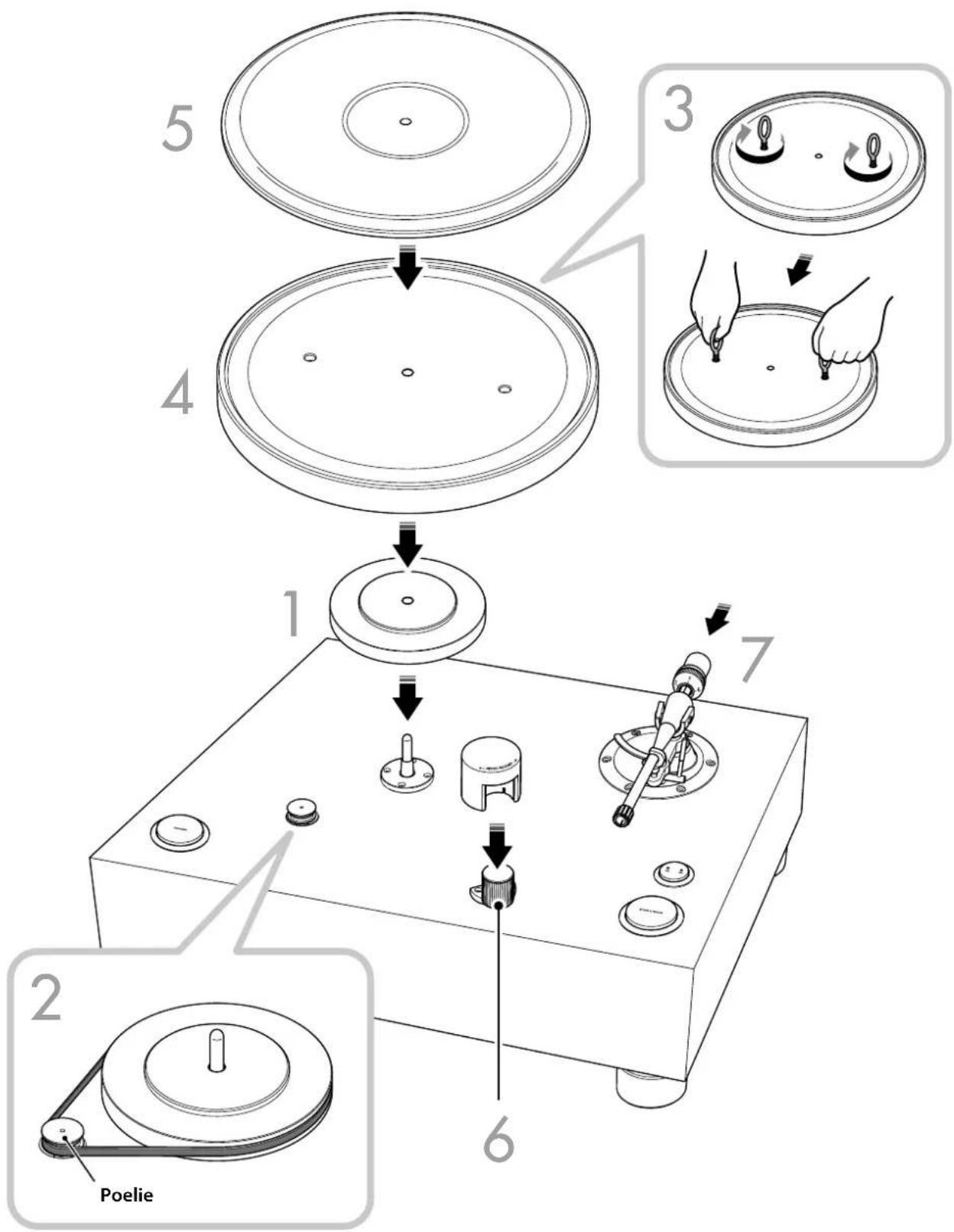

■ Het toestel monteren

1 2 Poelie 3 4 5 6 7

1 Installeer het subdraaitafelplateau op de middenspil.

LET OP

Oefen geen druk uit op de middenspil als u het subdraaitafelplateau op de middenspil installeert. Anders kan de middenspil beschadigen.

2 Installeer de snaar om het subdraaitafelplateau en poelie.

Bevestig de snaar aan de bovenste groef van de poelie en controleer of de snaar niet is gedraaid. Draai het subdraaitafelplateau met de klok mee om te zorgen dat de snaar goed zit.

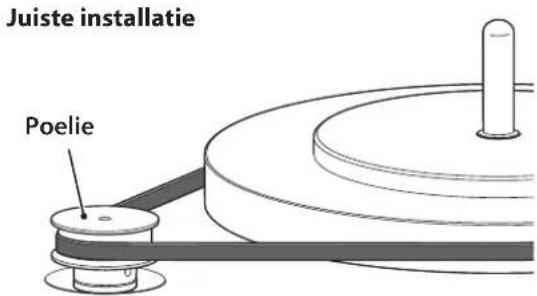

Juiste installatie Poelie

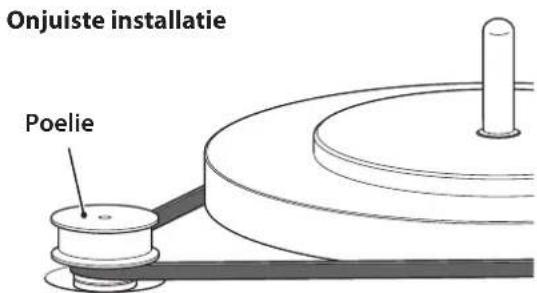

Onjuiste installatie Poelie

3 Schroef de ogen in het draaitafelplateau en til vervolgens het draaitafelplateau op aan de ogen.

VOORZICHTIG

Laat het draaitafelplateau niet vallen. Laten vallen kan letsel veroorzaken of het toestel beschadigen.

4 Plaats het draaitafelplateau op de middenspil.

Verwijder de ogen van het draaitafelplateau.

5 Plaats de draaitafelmat op het draaitafelplateau.

Opmerking

• U kunt de rubberen of vilten draaitafelmat gebruiken.
• De kant van de draaitafelmat met een verdieping in het midden moet aan de bovenkant komen.

6 Bevestig de schijfdop aan de PITCH ADJUST.

7 Bevestig het contragewicht aan de draaitafelarm.

Schuif het met de markeringen op het contragewicht naar u toe op het achtereind van de draaitafelarm.

Opmerking

Installeer afhankelijk van het gewicht van het element het grote of het kleine contragewicht. Raadpleeg voor meer informatie over de toegestane elementgewichten voor elk contragewicht het gedeelte "Technische gegevens" op pagina 172.

■ Een element installeren

Er wordt bij dit product geen element geleverd. Volg de onderstaande stappen om een in de handel verkrijgbaar element in de elementkop te installeren.

Opmerking

Raadpleeg de bedieningshandleiding van het element.

1 Bevestig de signaaldraden aan het element.

Signaaldraad Aansluiting

Rood	→	R+ (rood)
Groen	→	R- (groen)
Wit	→	L+ (wit)
Blauw	→	L- (blauw)

2 Maak het element provisorisch aan de elementkop vast.

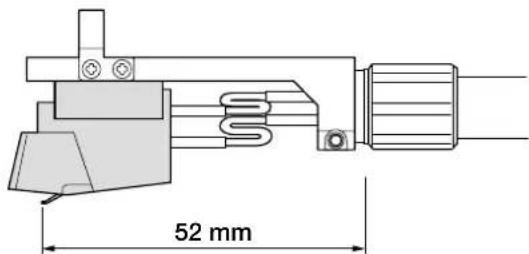

3 Pas de positie van het element aan.

Pas de positie van het element en de naald aan zoals weergegeven in de volgende illustratie.

52 mm

Opmerking

Het overhangende gedeelte van de draaitafelarm van dit toestel is -17 mm.

4 Maak het element stevig vast.

Controleer of de zijkant van de elementkop parallel loopt met het element en draai de schroeven vervolgens stevig vast.

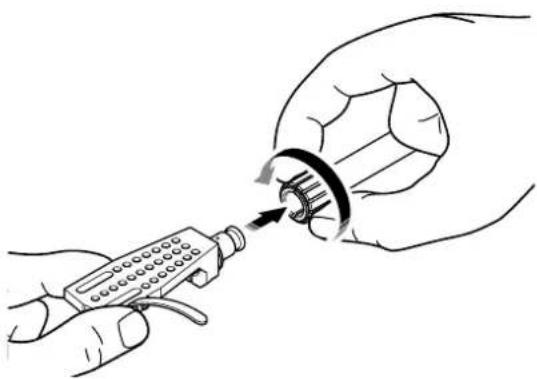

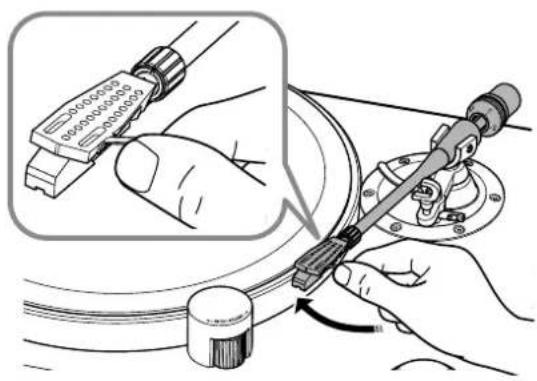

5 Bevestig de elementkop aan de draaitafelarm.

Plaats de elementkop in de voorkant van de draaitafelarm en draai aan de borgmoer om deze te borgen.

Bevestig de ring naar eigen inzicht aan de elementkop.

Ring

VOORZICHTIG

Breng eerst alle andere verbindingen tot stand, alvorens het netsnoer in het stopcontact te steken.

Opmerking

• Gebruik geen gebalanceerde en ongebalanceerde aansluitingen tegelijkertijd.
• Raadpleeg voor extra informatie de gebruikershandleiding van het apparaat dat u aansluit.

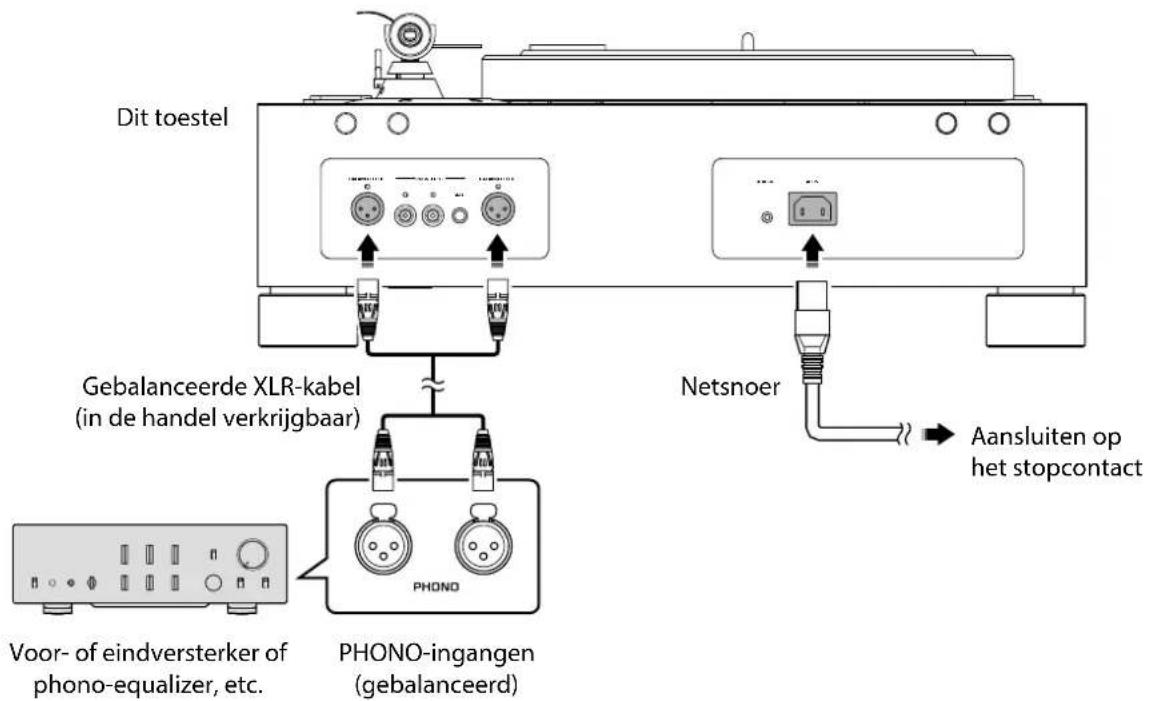

Gebalanceerde aansluiting

Gebruik een gebalanceerde XLR-kabel om uw versterker op de BALANCED OUT-aansluitingen aan te sluiten.

Dit toestel Gebalanceerde XLR-kabel (in de handel verkrijgbaar) PhONO-ingangen (gebalanceerd) Voor- of eindversterker of phono-equalizer, etc. Netsnoer Aansluiten op het stopcontact

Opmerking

- Sluit de draaitafel op de gebalanceerde XLR-ingangen van uw versterker aan. De pinindelingen voor deze aansluitingen vindt u hieronder.

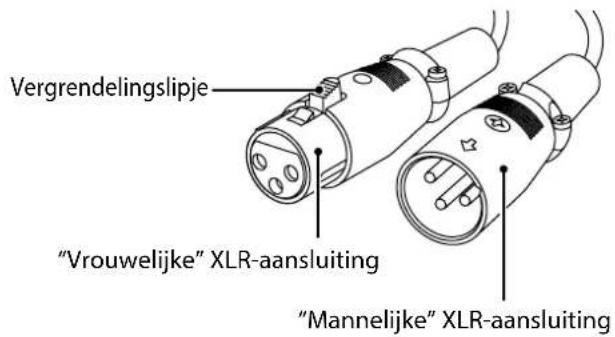

- Zorg bij het aansluiten van een XLR-kabel dat de pinnen juist geplaatst worden en steck de "vrouwelijke" plug van de kabel in. Trek bij het verbreken van de verbinding de "vrouwelijke" gebalanceerde XLR-kabel uit, terwijl u het vergrendelingslipje op de plug indrukt.

Vergrendelingslipje "Vrouwelijke" XLR-aansluiting "Mannelijke" XLR-aansluiting

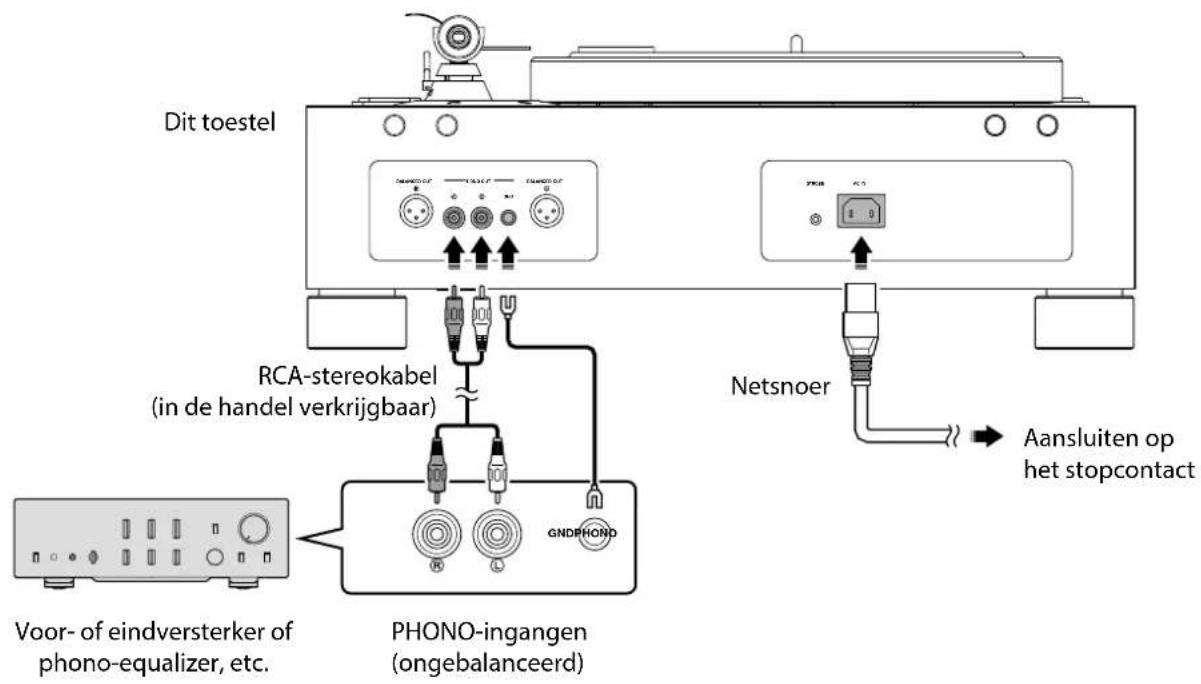

Ongebalanceerde verbinding

Gebruik een stereo RCA-kabel om de versterker aan te sluiten op de PHONO OUT-aansluitingen.

Dit toestel RCA-stereokabel (in de handel verkrijgbaar) GNDPHOND PhONO-ingangen (ongebalanceerd) Netsnoer Aansluiten op het stopcontact Voor- of eindversterker of phono-equalizer, etc.

Opmerking

- De GND-aansluiting is geen aardingsaansluiting voor beveiliging.

Aansluitingen tot stand brengen

■ De naalddruk aanpassen

Pas de draaitafelarm zodanig aan dat de juiste naalddruk op de grammofoonplaat wordt toegepast.

Haal de draaitafelarm uit de armsteun en beweeg deze in de richting van de grammofoonplaat.

Zorg dat de naald geen contact maakt met onderdelen van het toestel.

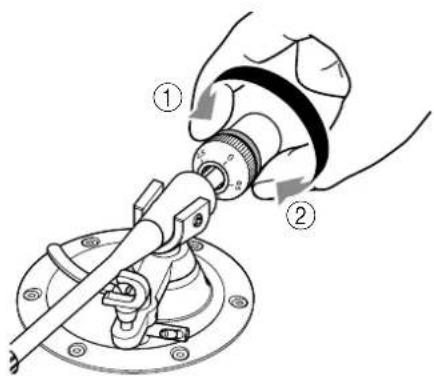

2 Draai het contragewicht zodanig dat de draaitafelarm horizontaal komt te hangen.

In de richting van ①: Contragewicht beweegt vooruit op de draaitafelarm.

In de richting van ②: Contragewicht beweegt achteruit op de draaitafelarm.

3 Breng de draaitafelarm weer terug in de armsteun.

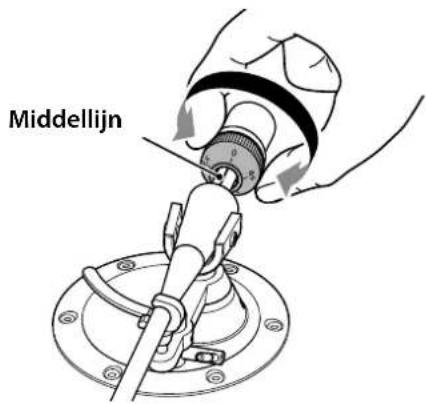

4 Draai de VTF-schijf zodanig dat de "0"-markering is uitgelijnd op de middellijn aan de achterkant van de draaitafelarm.

Middellijn

Opmerking

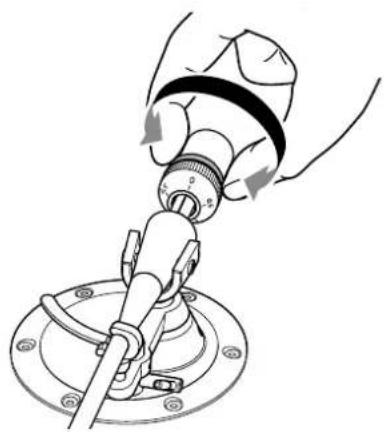

Houd bij het draaien van de VTF-schijf met uw vingers het contragewicht op zijn plaats, zodat dit niet meedraait.

5 Draai aan het contragewicht om de VTF-schijfmarkeringen in te stellen op de naalddruk die voor het element wordt aanbevolen.

• Met het draaien van het contragewicht draait ook de VTF-schijf.
• Gebruik een naalddrukmeter om de juiste naalddruk in te stellen.

■ De hoogte van de draaitafelarm aanpassen

Als de draaitafelarm en de grammofoonplaat niet parallel aan elkaar zijn als u de naald op de grammofoonplaat laat zakken, moet de hoogte van de draaitafelarm worden aangepast. Volg de onderstaande stappen:

1 Breng de draaitafelarm stevig terug in de armsteun.

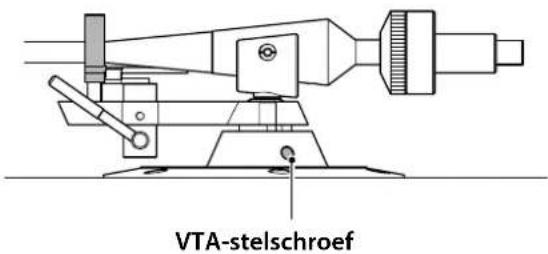

2 Maak met de inbussleutel de VTA-stelschroef los.

VTA-stelschroef

LET OP

De draaitafelarm wordt geborgd door de VTA-stelschroef. Ondersteun de hele draaitafelarm met uw hand, alvorens de schroef los te maken, zodat deze niet kan vallen.

3 Beweeg de draaitafelarm op en neer om de hoogte aan te passen, zodat de draaitafelarm en de grammofoonplaat parallel zijn.

4 Gebruik de inbussleutel om de VTA-stelschroef vast te maken en borg de draaitafelarm.

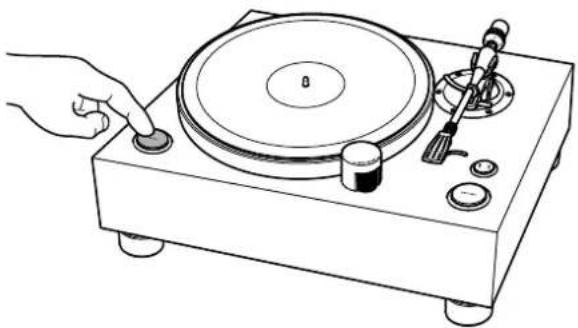

Het toestel inschakelen

Druk op de POWER-knop van het toestel om het toestel in te schakelen.

Een grammofoonplaat afspelen

De grammofoonplaat starten

VOORZICHTIG

Als u begint met het afspelen van een grammofoonplaat zonder eerst het geluidsvolume van uw versterker voldoende te verlagen, kan er een luid geluid te horen zijn als de punt van de naald contact maakt met de grammofoonplaat. Dit kan in sommige gevallen gehoorverlies veroorzaken en eventueel uw versterker en luidsprekers beschadigen, dus zorg ervoor om het geluidsvolume van uw versterker eerst te verlagen.

LET OP

Gebruik dit product bij een toegestanc bedrijfstemperatuur (10 °C - 35 °C). Anders kan er ongelijkmatige rotatie plaatsvinden, of de grammofoonplaat of de punt van de naald kunnen beschadigen, vooral bij lage temperaturen onder 10 °C.

Dit product is uitgerust met een motor met een relatief laag koppel om stabiel afspelen mogelijk te maken, waarbij koppelfluctueringen tijdens rotatie worden onderdrukt. Als de viscositeit van het vet van de middenspil hoger wordt en bij lagere temperaturen indikt, wordt de rotatiebelasting van de draaitafel ook hoger, waardoor de belastingsgrenzen van de motor kunnen worden overschreden. Als dit gebcurt kan de gekozen rotatiesnelheid (het aantal toeren) mogelijk niet worden gehaald, of kan de rotatie ongelijkmatig worden.

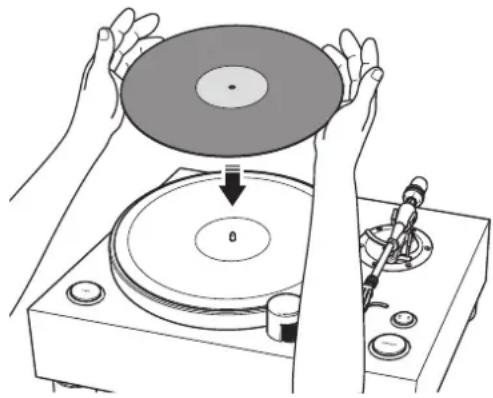

1 Plaats de grammofoonplaat op het draaitafelplateau.

Als u een 45-toerengrammofoonplaat afspeelt, gebruik dan de 45-toerenadapter.

2 Druk enkele keren op de toerentalknop om het toerental te selecteren dat geschikt is voor de grammofoonplaat.

De toerentalindicator voor de geselecteerde snelheid gaat branden.

3 Druk op de START/STOP-knop.

Het draaitafelplateau begint te draaien. De toerentalindicator blijft knipperen totdat het geselecteerde toerental is bereikt.

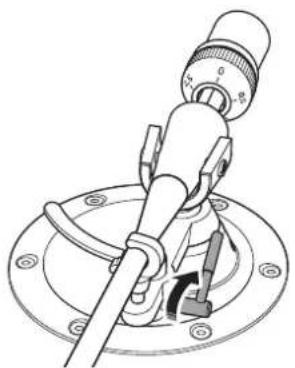

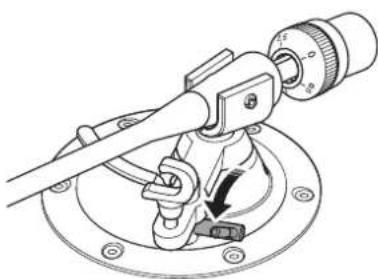

4 Breng de armlifthendel omhoog.

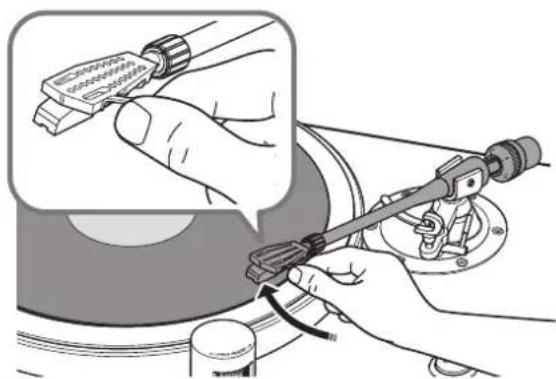

5 Beweeg de draaitafelarm naar de afspeelpositie van de grammofoonplaat.

De draaitafelarm is gedaald en de grammofoonplaat begint met afspelen.

■ De grammofoonplaat pauzeren

Als u de armlifthendel omhoog brengt, gaat de draaitafelarm omhoog en pauzeert het afspelen. Als u de armlifthendel omlaag brengt gaat het afspelen verder.

■ De grammofoonplaat stoppen

1 Breng de armlifthendel omhoog.

2 Breng de draaitafelarm weer terug in de armsteun.

3 Breng de armlifthendel omlaag.

4 Druk op de START/STOP-knop.

Het draaitafelplateau stopt met draaien.

Opmerking

De draaitafelarm gaat niet automatisch omhoog als de grammofoonplaat stopt met afspelen.

Indien nodig

De snelheid controleren

Volg de onderstaande stappen om de snelheid te controleren en aan te passen.

1 Sluit de stroboscooplamp aan op de STROBE-aansluiting op het achterpaneel van het toestel.
2 Plaats de stroboscoopschijf op het draaitafelplateau
3 Druk enkele keren op de toerentalknop om het toerental te selecteren.
4 Druk op de START/STOP-knop.

Het draaitafelplateau begint te draaien en de stroboscooplamp gaat aan.

5 Schijn met de stroboscooplamp op de stroboscoopschijf.
6 Gebruik de PITCH ADJUST om het toerental aan te passen.

Draai de PITCH ADJUST in de richting + of - tot het betreffende patroon op de stroboscoopschijf schijnbaar stilstaat.

Opmerking

• U kunt de PITCH ADJUST gebruiken om het toerental aan te passen terwijl de grammofoonplaat afspeelt. Raadpleeg voor de aanpassingsstappen en het bereik de sectie “Technische gegevens” op pagina 172.
• De aangepaste snelheid wordt bewaard nadat het toestel is uitgeschakeld.
• De in de verpakking meegeleverde stroboscoopschijf en de stroboscooplamp mogen alleen worden gebruikt voor dit toestel. Gebruik beide bij het controleren van de toerentalsnelheid.

Onderhoud

Dit toestel onderhouden

Veeg het toestel schoon met een zachte droge dock. Als de afwerking van uw toestel 'pianozwart' is adviseren we het gebruik van een reinigingsdoek voor piano's. Gebruik geen chemicaliën, zoals benzine of verdunner, omdat deze het oppervlak kunnen beschadigen.

Behandeling van de grammofoonnaald

De punt van de grammofoonnaald is zeer kwetsbaar. Behandel deze met beleid, zodat hij niet wordt beschadigd. Als er zich stof aan de punt van de naald hecht, gebruik dan een zachte puntige kwast om dit te verwijderen. Begin aan de basis van de naald en beweeg daarna naar de punt, of gebruik een voor dit doeleinde in de handel verkrijgbare reiniger.

Opmerking

Zorg dat u het toestel uitschakelt voordat u het reinigt of onderhoud uitvoert.

Behandeling van grammofoonplaten

Vuil dat aan grammofoonplaten hecht kan haperingen of ruis veroorzaken. Gebruik een in de handel verkrijgbare grammofoonplaatreiniger om vuil te verwijderen.

De snaar vervangen

In bepaalde omstandigheden kan de snaar verslijten of breken. Vervang de snaar als dit gebeurt. Neem voor een vervangende snaar contact op met de dichtstbijzijnde Yamaha-dealer of service center.

Opmerking

Zet het toestel en de aangesloten apparatuur uit en trek de stekker uit het stopcontact voordat u de snaar vervangt.

Problemen oplossen

Als het toestel niet juist meer werkt, controleer dan de volgende punten.

Als de betreffende actie het probleem niet oplost of als u een probleem tegenkomt dat hieronder niet wordt vermeld, druk dan op de POWER-knop op het bovenpaneel van het toestel om het uit te schakelen. Trek dan de stekker uit het stopcontact en neem contact op met de dichtstbijzijnde geautoriseerde Yamaha-dealer of service center.

Probleem Oorzaak Handeling			Zie pagina
Het indrukken van de POWER-knop schakelt het toestel niet in.	De stekker zit niet in de AC IN-aansluiting van het instrument of in het stopcontact, of is niet stevig aangedrukt.	Steek de stekker stevig in de AC IN-aansluiting van het instrument en in het stopcontact.	161
De draaitafelplateau draait niet.	De snaar is niet correct geplaatst op het subdraaitafelplateau en poelie, of de snaar is losgekomen.	Bevestig de snaar op de juiste manier aan het subdraaitafelplateau en de poelie.	159
	Dc POWER-knop is niet ingeschakeld.	Zct de POWER-knop op aan. 165
Geen geluid.	De elementkop is niet juist bevestigd aan de draaitafelarm.	Bevestig de elementkop op de juiste manier aan de draaitafelarm.	160
	De signaaldraden van de kop zijn niet juist aangesloten op het element.	Sluit de signaaldraden van de kop juist aan op het element.	160
	Het toestel is niet juist op de versterker aangesloten.	Sluit het toestel op de juiste manier aan op de versterker.	161, 162
	De Mute-instelling van de versterker is ingeschakeld.	Schakel de Mute-instelling van de versterker uit.	—
Het geluidsvolume is te laag of te hoog.	De elementinstelling van de versterker of phono-equalizer is onjuist.	Stel de elementinstelling van de versterker of phono-equalizer juist in voor het type-element dat u gebruikt (MM of MC).	—
Er is iets mis met de links/rechts-geluidsbalans.	De draaitafel staat schuin.	Plaats de draaitafel op een rechte ondergrond.	—
De toonhoogte van de muziek die wordt afgespeeld is te hoog of te laag.	De toerentalinstelling is onjuist.	Stel het toerental correct in. Dit toestel ondersteunt geen 78-toerenplaten.	166
Er is brom hoorbaar.	Hct toestel is niet juist op de versterker aangesloten.	Sluit het toestel op de juiste manier aan op de versterker.	161, 162
	De elementkop is niet stevig bevestigd aan de draaitafelarm.	Gebruik de borgmoer om de elementkop stevig aan de draaitafelarm te bevestigen.	160
	Het element is niet juist geborgd aan de elementkop.	Borg het element op de juiste manier aan de elementkop.	160
Er zijn haperingen.Er is ruis te horen.Het geluid klinkt vervormd.	De naalddruk is niet juist aangepast.	Pas de naalddruk op de juiste manier aan.	163
	De grammofoonplaat heeft krassen of is vervormd.	Gebruik geen bekraste of vervormde grammofoonplaten.	—
	De grammofoonplaat is vuil.	Gebruik een in de handel verkrijgbare grammofoonplaatreiniger om de grammofoonplaat te reinigen.	168
	De grammofoonplaat is statisch geladen.	Gebruik een antistatische borstel om de statische lading te verwijderen.	—
	De naald is vuil. Verwijder het vuil van de naald. 168
	De naald is versleten. Vervang de naald. —
	Het toestel is op een locatie geplaatst die gevoelig is voor trillingen.	Plaats het toestel op een rechte ondergrond die niet gevoelig is voor trillingen.	—
Er vindt feedback plaats.	Het toestel bevindt zich te dicht bij de luidsprekers.	Plaats het toestel verder van de luidsprekers af.	—
	Het geluidsvolume is te hoog.	Pas het geluidsvolume van de versterker aan.	—

Appendix

Technische gegevens

Draaitafeldeel

Phonomotordeel

Aandrijvingsmethode ..... Snaaraandrijving

Motor.... Synchrone wisselstroommotor

Motoraandrijving .... Kristalsinusgolf

Ingebouwde kristaloscillator/ stroboscooplamp

Aanpassingstap 0,1%

Aanpassingsbereik ±1,5%

Wow en flutter ..... 0,04% of lager (W.R.M.S.)

Draaitafelplateau .... Aluminium Diameter 350 mm

Subdraaitafelplateau .... Koper Diameter 143 mm

Draaitafelarmsectie

Type . . . Statisch gebalanceerde rechte draaitafelarm

Effectieve armlengte 223 mm

Overhangend gedeelte . . . . . . . . . . . . . . . . -17 mm

Toegestane elementgewicht (inclusief elementkop) 16–23,5 g

Elementkop gewicht 14 g (inclusief draden)

Audiogedeelte

Uitgang

Analoge audio .... PHONO OUT (RCA) × 1

PHONO OUT (XLR) × 1

Algemeen

Stroomvoorziening

[Modellen voor de VS en Canada] ..... AC 120 V, 60 Hz

[Model voor China] ..... AC 220 V, 50 Hz

[Model voor Korea] ..... AC 220V, 60 Hz

[Model voor Australië] ..... AC 240V, 50 Hz

[Modellen voor het Verenigd Koninkrijk en Europa] ..... AC 230V, 50 Hz

[Model voor Azië] ..... AC 220–240 V, 50/60 Hz

[Modellen voor Midden- en Zuid-Amerika, en Taiwan] . . . . . . . . . . . . AC 110 V, 60 Hz

Stroomverbruik

Tijdens afspelen.... 15 W

Tijdens stilstand 0,4 W

Gewicht 26,8 kg

Afmetingen (B × H × D)

546 mm × 223 mm × 411 mm

(inclusief voeten en uitstekende delen)

Toegestane bedrijfstemperatuur ..... 10–35 °C

- De bovenstaande waarden zijn gemeten bij een omgevingstemperatuur van 20 °C.

- De inhoud van deze handleiding geldt voor de meest recente specificaties op de datum dat de handleiding werd gepubliceerd. Voor de meest recente handleiding gaat u naar de website van Yamaha, waar u het bestand met de handleiding kunt downloaden.
