GEBRUIKSAANWIJZING Athlet BCH6ATH1GB BOSCH

De gebruiksaanwijzing goed bewaren.

Wanner u de stofzuiger doorgeeft aan derden, voeg de gebruiksaanwijzing er dan bij.

Juist gebruik

Dit apparaat is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeiniveau. De stofzuiger uitsluitend gebruiken zoals aangegeven in deze gebruiksaanwijzing.

Om letsel en schade te voorkomen mag de stofzuiger nicht worden gebruikt voor:

het schoonzuigen van mensen of dieren.
het opzuigen van:

• substanties die schadelijk voor de gezondheid, heet of gloeendiend,zijn,of scherpe randen hebben.
  -vochtige of vloeibare stoffen
  -licht ontvlambare of explosivestoffen en gassen.
• as, roest van open haarden en centrale verwarmingsinstallaties
• tonerstof van printers en kopieerapparaten.

Onderdelen, toebehoren

Onze originele onderdelen en originele en aanvullende onderdelen zijn afgestemd op de kenmerken en vereisten van onze stofzuigers. We raden u waarom aan alleen originele reserveonderdelen en onze originele en extra accessoires te gebruiken. Dit zorgt ervoor dat uw stofzuiger een lange levensduur heeft en dat de reinigingsprestaties constant hoog blijven.

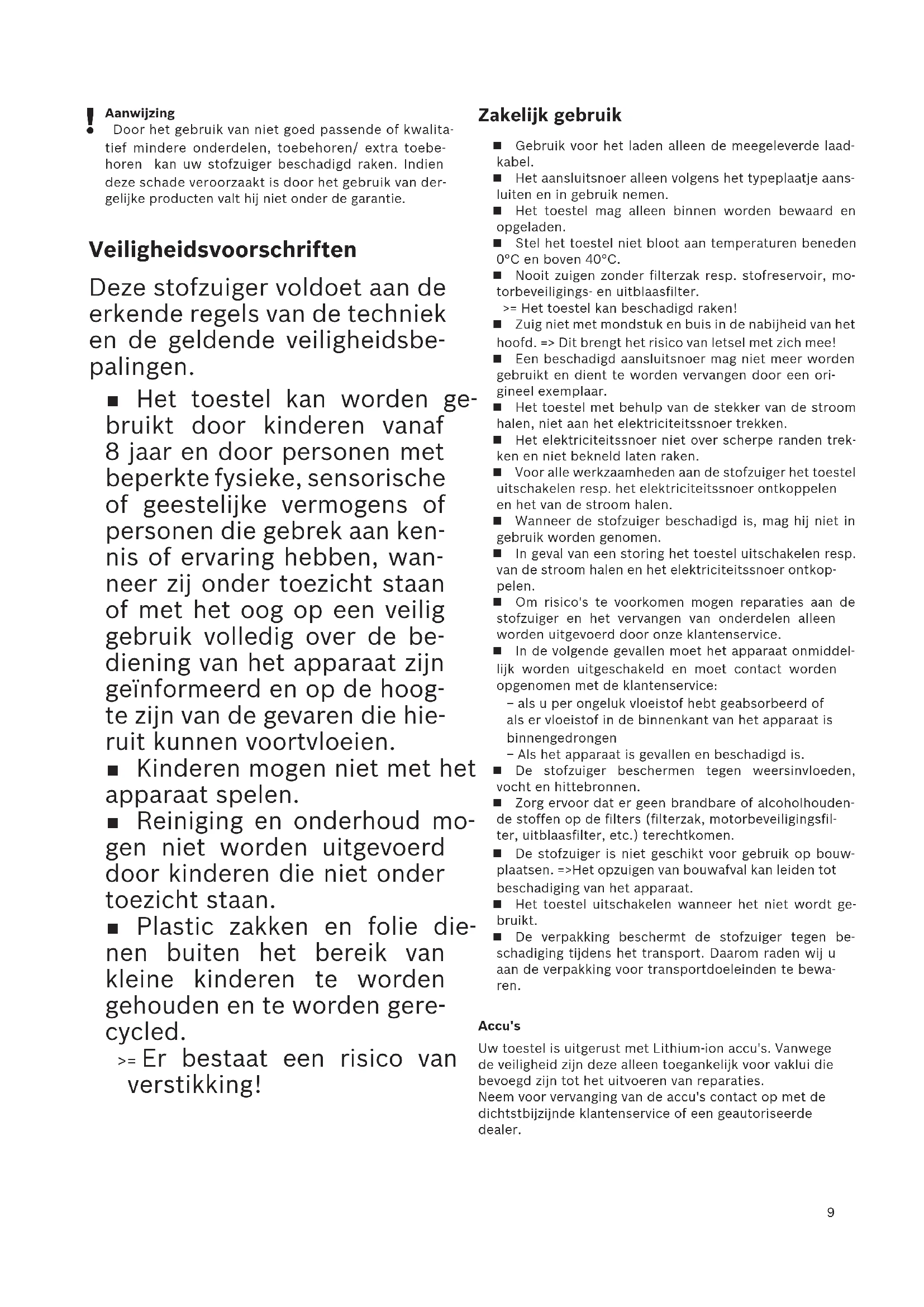

Aanwijzing

• Door het gebruik van Niet goed passende of kwalitatief mindere onderdelen, toebehoren/ extra toebehoren kan uw stofzuiger beschadigd raken. Indien deze schade veroorzaakt is door het gebruik van dergelijke producten valt hij Niet onder de garantie.

Veiligheidsvoorschriften

Deze stofzuiger voldoet aan de erkende regels van de techniek en de geldende veiligheidsbepalingen.

• Het toestel kan worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, sensorische of geestelijkke vermogens of personen die gebrek aan kennis of ervaring hebben, wanneer zich onder toezicht staan of met het oog op een veilig gebruik volledig over de bediening van het apparaat zich geinformeerd en op de hoogte� van de gezaren die hieruit hunnen voortvloeieren.
• Kinderen mogen nicht met het apparaat spelen.
• Reinigung en onderhoud mo-gen nicht worden uitgevoerd door kinderen die nicht onder toezicht staan.
• Plastic zakken en folie die-nen buiten het bereik vankleine kinderen te worden gehonden en te worden gere-cycled.
  ≥ Er bestaat een risico van verstikking!

Zakelijk gebruik

Gebruik voor het laden alleen de meegeleverde laad-kabel.
Het aansluitsnoer alleen volgens het typeplaatje aansluiten en in gebruik nemen.
Het toestel mag alleen binnen worden bewaard en opgeladen.
Stel het toestel Niet bloot aan temperaturen beneden 0^ en boven 40^ .
Nooit zuigen zonder filterzak resp. stofreservoir, motorbeveiligings- en uitblaasfilter.

Het toestel kan beschadigd raken!

Zuig nicht met mondstuk en buis in de nabijheid van het hoofd. Dit brengt het risico van letsel met zich mee!
Een beschadigd aansluitsnoor mag Niet meer worden gebruikt en dient te worden verrangen door een origineel exemplaar.
Het toestel met behulp van de stekker van de stroom halen, Niet aan het elektriciteitssnoer trekken.
Het elektriciteitssnoer nicht over scherpe randen trekken en nicht bekneld lately raken.
Voor alle werkzaamheden aan de stofzuiger het toestel uitschakelen resp. het elektriciteitssnoer ontkoppelen en het van de stroom halen.
■ Wanner de stofzuiger beschadigd is, mag hij nicht in gebruik worden genomen.
In geval van een storing het toestel uitschakelen resp. van de stroom halen en het elektriciteitssnoer ontkopen.
- Om risico's te voorkomen mogen reparations aan de stofzuiger en het verrangen van onderdelen alleen worden uitgevoerd door once klantenservice.
In de volgende gevallen moet het apparaat onmiddelijk worden uitgeschakeld en moet contact worden opgenomen met de klantenservice:

• als u per ongeluk vloeistof hebt geabsorbeerd of als er vloeistof in de binnenkant van het apparaat is binnengedrongen
• Als het apparaat is gevallen en beschadigd is.

■ De stofzuiger beschermen gegen weersinvloeden, vocht en hittebronnen.
Zorg ervoor dat er geen brandbare of alcoholhoudende stoffen op de filters (filterzak, motorbeveiligingsfilter, uitblaasfilter, etc.) verechtkommen.
De stofzuiger is nicht geschikt voor gebruik op bouwplaatsen. Het opzuigen van bouwafval kan leiden tot beschadiging van het apparatusat.
Het toestel uitschakelen wanner het Niet worden gelebruikt.
- De verpakking beschermt de stofzuiger gegen beschadigingijdens het transport. Daarom raden wij u aan de verpakking voor transportdoeleinden te bewaren.

Accu's

Uw toestel is uitergerust met Lithium-ion accu's. Vanwege de veiligheid zijn deze alleen toegankelijk voorvaklui die bevoegtijd tot het uitvoeren van reparaties.

Neem voor verwanging van de accu's contact op met de dichtst bijzijnde klantenservice of een geauthoriseerde dealer.

Aanwijzingen voor het transport

De ontvangen Lithium-ion accu's voldoen aan de wettelijkke voorschriften voor het transport van gevaarlijke stoffen.

De accu's können door de gebruiker zonder verdere voorschriften over straat getransporteerd worden. Bij verzending door derden (bijv. luchttransport of een expeditiebedrijf) dienen bijzondere eisen ten aanzien van de verpakking en het transport in ache te worden genomen. Hier moet bij de Voorbereiding van het verzendstuk een expert op het gebied van gevaarlijke stoffen worden geraadpleegd.

Aanwijzingen voor recycling

Stofzuigers, accu's, accessoires en verpakkingen dienen op milieuvriendelijke wijze te worden afgevoerd. Geef stofzuigers en accu's Niet mee met het huisvuil!

Verpakking

De verpakking beschermt de stofzuiger gegen beschadigingijdens het transport. Deze bestaat uit milieuvriendelijk materiaal en is waarom recyclebaar. Breng verpakkingsmaterial dat u zicheer nodig heeft maar een verzamelplaats voor de verworking van afval.

Oude apparaten

Dit toestel bevat herlaadbare Lithium-ion accu's.
Daarom mag het alleen via de geauthoriseerde klantenservice en de dealer worden afgevoerd.

Accu's / Batterijen

Neem de aanwijzingen voor het transport in acht.
Geintegreerde accu's mogen met het oog op de afvoerverwerking alleen worden verwijderd door geschoold personeel. Door het openen van de behui-zing kan de stofzuiger onklaar worden gemaakt.
Om de accu uit de stofzuiger te verwijderen, drukt u zolang op de aan-/uitschakelaar (Afb. 10) tot de accu volledig ontladen is. Draai de schroeven uit de behuizing en neem dit behuizingsdeel af om de accu te verwijderen.

Om kortsluiting te voorkomen, maakt u de aansluitingen op de accu een voor een los en isoleert u de polen direct.

Ook bij een volledige ontlading beschikt de accu nog over restcapaciteit, die bij een kortsluiting kan vrij-komen.

da

Opbevar brugsanvisingen.

Sorg for, at brugsanvisingen medfolger, hvis stovsugen gives videre til andre.

Het verheegt ons dat u voor een Bosch stofzuigeruit de série BBH5/BBH6/BCH6 heeft gekozen.

In deze gebruiksaanwijzing worden verschillende BBH5 / BBH6 / BCH6 - modellen beschreiben. Het is dan ook möglichk dat nicht alle genoemde kenmerken en functies gelden voor uw toestel. Om een zo goed möglichk resultaat te bereiken dient u alleen gebruik te makeen van originele accessoires van Bosch, die special voor uw stofzuiger ontwikkeld�.

De pagina's met afbeeldingen uitklappen!

1 Vloermondstuk met elektrische borstel
2 Ontgrendelingstoets vuilcontainer
3 Indicatie Laadstatus accu
4 Sensor Control indication
5 Stofreservoir
6 Buitenste filtereenheid
7 Filterpatroon met motorbeveiligingsfilter en filterschuum
8 Handvat
9 Aan-/uit-schakelaar

10 Bekledingsmondstuk
11 Mondstuk voor kieren
12 Professioneel bekledingsmondstuk
13 Professioneel mondstuk voor kieren
14 Draagriem
15 Adapter voor toebehoren
16 Zuigslang met handvat
17 Mondstuk voor de:tussenruimtes van meubels
18 Extra borstelrol voor vloermondstuk
19 Aansluitsnnoer

Voor het eerste gebruik

Afb. 1

Handvat voorzichtig aan de hoofdbehuizing bevestigen en vergrendelen.
Het handvat verwijderen met behulp van de ontgren-delingsknop en het voorzichtig aan boven afnemen.

Afb. 2

Handstofzuiger in het vloermondstuk steken en vergrendelen.
verwijdert het vloermondstuk door op de ontgren-delingsknop te drukken en de handstofzuiger uit het mondstuk te trekken.

Opladen

! Let op: Voor het eerste gebruik moeten de accu's van de stofzuiger minstens 6aar worden opgeladen.

Afb. 3

Om de stofzuiger op te laden zet u hem in de nabi-jheid van een stopcontact. Het apparaat kan vrij in de ruimte worden geplaatst.Afb. 7
Aansluitsnoer awhile in de aansluiting van het toestel steken.
Stekker van het aansluitsnoer in het stopcontact steken.
Tijdens het laden knippert de laadindicatie.
s de accu volledig opgeladen, dan is de laadindicatie blauw verlicht en knippert Nieteer.
Het is möglichk dat het aansluitsnoor warm worden. Dit is normal en nicht bezwaarlijk.

Indicatie Laadstatus accu

Afb. 4\*

De individatie Laadstatus accu van het toestel kent een van de volgende varianten:

a) De laadtoestand van de accu worden weergegeven.

■ Is de accu volledig opgeladen, dan is de individatie blauw verlicht.
Knippert de indicate, dan moet de accu weeer worden opgeladen.

b) De LED's in de indicatie given de laadtoestand van de accu wee.

Accu volledig opgeladen
gemiddelde restlading
geringe restlading

Knippert de LASTE LED, dan moet de accu wee.
worden opgeladen.

Zuigen

Afb. 5

An-/Uitschakelaar in de richting van de pij draaien.

Zuigkracht regelen

Afb. 6

Om het zuigvermögen in te stellen, zet u de Aan-/Uitschakelaar in de gewenste stand:

Vermogensstand 1 1
Voor routinematige schoonmaakwerkzaamheden met bijzonder weinig geluid, verwijl de elektrische borstel uitgeschakeld is.
Vermogensstand 2 2
Voor intensief schoonmaken verwijl de elektrische borstel ingeschakeld is.

Vermogensstand 3 / Turbo-stand 3 / Turbo

Voor zeer intensief schoonmaken van alle oppervlakken met maximaal vermogen.

Looptijd

De hier vermelde looptijd kan varieren, afhankelijk van de laadtoestand, de duur en temperatuur van de accu etc.

	Voor 1,95Ah Accu Voor 2,6Ah Accu
Looptijd Athlet 18V		Athlet 25,2V	Athlet Runtime Plus 25,2V
Stand 1: tot	40 min. tot 60	min. tot 75 min.
Stand 2: tot	30 min. tot 30	min. tot 37 min.
Stand 3 / Turbo-stand:	tot 10 min.	tot 12 min. tot	12 min.

Afb.7

Bij korte zuigpauzes kan het toestel vrij in de ruimte worden geplaatst. Hiervoor de zuigerlichtaar voren kantelen in de richting van het mondstuk.

Let op: Schakel het apparaat uit voordat u het neer

zet, sondern een draaiende borstel bij stilstand van het toestel tot schade aan de vloerbedekking kan leiden.

Zuigen met extra toebehoren

Afb. 8\*

a) Draagriem aan het bijgevoegde, korte handvat bevestigen.
b) Lang handvat van de hoofdbehuizing afnemen.
c) Korte handvat erop plaatsen en vergrendelen.
d) Handstofzuigeruit het vloermondstukrekken.

Afb. 2

e) Adapter voor toebehoren op de handstofzuiger steken en vergrendelen.

Afb. 9\*

Mondstukkenaar wens aan de zuigslang vastmaken met het handvat van de adapter voor toebehoren:

Bekledingsmondstuk voor het afzuiigen van gestoffeerde meubelen, gordijnen etc.
Mondstuk voor kieren voor het schoonzuigen van kieren, hoeken etc.
Mondstuk voor de tussenruimtes van meubels voor het afzuiigen van bekleding, vooral ideaal voor autostoeltjes

Na gebruik

Afb. 10

• Het toestel na gebruik uitschakelen.

Het stofreservoir leegmaken

Afb. 11

Voor een goed zuigresultaat dient de stofzuiger na gebruik algtd te worden leeggemaakt. Dit dient darüber op zichaarst te gebeuren op het moment dat het stof op een plek in het stofreservoir de markings heeft bereikt.

Wij raden u aan het stofreservoir Niet verder te vullen dan de markings, omdat dit tot sterke verontreiniging van de filter leidt.

Bij het leegmaken van het stofreservoir ook aktijd controeren hoe verontreinigd de buitenste filtereenheid is en deze zo nodig schoonmaken volgens de aanwijzingen in "Buitenste filtrerenheid schoonmaken". Afb. 16

Let op: De filter kan alleen worden schoongemaakt wonneer het toestel uitgeschakeld is.

Nooit zuigen met ingebrachte filterpatronen zonder buitenste filtrerenheid.

Afb. 12

Stofreservoir met de ontgrendelingstoets loskoppelen en uit het apparatus nemen.

Afb. 13

• Filtrerenheid uit het stofreservoir nemen.
  Stofreservoir leegmaken

Afb. 14

Verwijder zo nodig vuil dat zich onder de afvoer bevindt.
- Filtrerenheid in het stofreservoir plaatsen. Let er hierbij op dat hij op de juiste wijze is ingebracht.
Stofreservoir in het toestelplaatsen en hoorbaarlaten inklikken.

Let op: Stuit u bij het sluiten van het deksel op een

• verstand, contrôleer de filter dan op volledigheid en ga na of filters en stofreservoir op de juiste wijze zichin ingebracht.

Filteronderhoud

Let op: De filter kan alleen worden schoongemaakt

- wanner het toestel uitgeschakeld is.

Uw toestel is uitgerust met de zag. "Sensor Control - functie.

Hiermee worden permanent nagegaan of de stofzuiger in de optimale vermogensstand staat. De verlichtings-indicatie geeft aan of het filterpatroon schoongemakt要去 worden om de optimale vermogensstand weir te bereiken.

Afb. 15 Sensor Control

Wanneer de vermogensstand van het toestel optimaal is, is de individatie uit of blauw verlicht. Zodra de individatie rood knippert, moeten de buitenste filtereuenheid en het filterpatroon worden schoongemaakt.

Het toestel gaat automatischteringaar vermogensstand 1.

Afb. 16 Buitenste filtereuenheid schoonmaken

Voor een optimale werkung van de stofzuiger dient de buitenste filtererenheid regelmatig te worden schoon-gemaakt.

Alvorens de buitenste filtrerenheid schoon te makendient u het toestel uit te schaken.

Stofreservoir uit het toestel nemen. Afb.12

© filtereenheid uith het stofreservoir nemen. Afb. 13

Buitenste filtereenheid schoonmaken.

a) In de regel volstaat het de totale filtereenheidijdens het leegmaken van het stofreservoir even te schudden ofuit te kloppen, zodate möglichke stofdeeltjes losraken.
b) Is dit nicht afdoende, gebruik dan een droge doek om de vuildeeltjes te verwijderen van het oppervlak.

Afb. 17 Filterpatroon reinigen

Apparaatuitschakelen.
Stofreservoir uit het toestel nemen. Afb.12
Filtereenheid uit het stofreservoir nemen. Afb. 13

a) Deksel van het filterpatroon gegen de wijzers van de klok in draaien en het patroon uit de filtrerenheid nemen.
b) Filterpatroon eerst schoonmaken door het uit te kloppen.
c) Het filterschuim van de motorbeveiliging aftrekken en afzonderlijk uitwassen.

Filterschuim en motorbeveiligingsfilter volledig latendrogen, (ca. 24h)

d) Na de montage van het filterschuim het patroon in het stofreservoir plaatsen.
e) Het patroon inbrengen in de filtrerenheid en vergrendelen door het deksel gegen de wijzers van de klok in vast te draaien.

Wanner de "Sensor Control" - indicate na de handmatige reiniging opnieuw rood knippert, is het filterpatroon zo sterk verontreinigd dat het in de wasmachine schoongemaaakt moet worden - met een fijnwasprogramma bij max. 30^ en het laagst möglichke centrifuge-toerental.

Nieuwe filters zijn desgewenst verkrijjgbaar bij de klantenservice.

Het vloermondstuk schoonmaken

Alvorens onderhoud te plegen dient u de stofzuiger altijd uit te schakelen of van de stroom af te sluiten.

Afb. 18

a) Borstelrol met behulp van de ontgrendelingsknop ont-grendelen en zijwaartsuit het vloermondstuk trekken.
b) Opgewikkelde draden en haren met een schaar langs de hiervoord bestemde keep doorknippen en verwijderen.
c) Borstelrol zijwaarts langs de geleidingsstang in het vloermondstuk schuiven en vergrendelen met behulp van de ontgrendelingsknop.

Let op: Het vloermondstuk mag alleen in gebruik

• worden genomen wanneer de borstelrol gemonteerd is.

Schoonmaken

Alvorens de handstofzuiger schoon te make n dient\ deze uitgeschakeld en losgekoppeld te waar van het\ aansluitsnoor. De stofzuiger en accessoires van kunststof\ kunnen worden onderhonden met een in de handel\ gebruikelijk schoonmaakmiddel voor kunststof.

! Let op: Geen schuurmiddelen, glas of universele schoonmaakmiddelen gebruiken. De stofzuiger nooit in water dompelen.

Technische wijzigingen voorbehouden.

da

BSH Huishoudapparaten B.V.

Taurusavenue 36

2132 LS Hoofddorp

Storingsmelding:

Tel.: [phone]

Fax:[phone]

mailto:bosch-contactcenter@

bshg.com

Onderdelenverkoop:

Tel.: [phone]

Fax: [phone]

mailto:[e-mail]

www.bosch-home.nl

NO Norge, Norway

BSH Hushholdningsapparater A/S

Grensesvingen 9

0661 Oslo

Tel.: [phone]

Fax:[phone]

mailto:[e-mail]

www.bosch-home.no

NZ New Zealand

BSH Home Appliances Ltd.

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU

betreffende afgedankte elektrische en elektronische apparatus (waste electrical and electronic equipment - WEEE).

De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

da

Dette apparat er klassificeret int. det europaeiske direktiv 2012/19/EU om affald af elektrisk- og elektronisk udstyr (waste electrical and electronic equipment - WEEE).

NL Garantievoorwaarden

Voor het aangeschafte apparaat gelden de garantievoorwaarden welke door de vertegenwoordiging van de moederorganisatie in het land van aankoop zich uitgegeven.

Eventuele bijzonderheden hiervoor za de leverancier, waar bij het apparaat is gekocht, desgevraagdverschaffen.

Om aanspraak te kunnen make np eventuele garantie is het overleggen van de aankoopbon met koopen/of leverdatum vereist.

DK Garanti
