GEBRUIKSAANWIJZING H832TFT BH FITNESS

Deze hometrainer is ontworpen en geconstrueerd om een maximale verilgheid te waarborgen. U要去chter verschillende voorzorgsmaatregelen in acht nemen bij het gebruik van trainingsapparaten. Lees de complete gebruiksaanwijzing voordat u overgaat tot het monteren van de hometrainer. Voldoe tegelijkkertijd aan de volgende verilgheidsnormen:

1 Houd kinderen allenincident verwijderd van dit apparaat. Laat hen NIET zonder toezicht in de ruimte waar u de hometrainer heeft opgesteld.
2 Dit apparaat kan slechts door een person ontegelijk worden gebruikt.
3 Wonneer u last krijgt van duizelingen, misselijkheid, bijn op de borst of andere symptomen tijdens het gebruik van dit apparaat, STOP dan met de oefening. RAADPLEEG ONMIDDELLIJKEEN ARTS.
4 Gebruik het apparaat slechts op een stevige en genivelleerde ondergrond. Gebruik het apparaat NOOIT in de open lucht of in de buurt van water.
5 Raak de bewegende onderdelen nicht aan.
6 Gebruik geschichte kleding tijdens hetuitvoeren van de oefingen. Gebruik geen wijde kledingsstukken die

zouden hunnen blijven haken in de fiets. Gebruik alsijd sportschoenen (loopschoenen of aerobic) wanner u het apparaat gebruikt. Strik uw veters goed.

7 Gebruik dit apparaat uitsluitend voor de gebruiksdoeleinden, zoals beschreiben in deze handleiding. Gebruik GEEN accessoires die nicht worden aanbevolen door de fabrikant.
8 Plaats geen scherpe voorwerpen in de buurt van het apparatus.
9 Invaliden dienen dit apparaat uitsluitend te gebruiken onder leiding van een bevoegde persoon of arts.
10 Voordat u dit apparaat gaat gebruiken dient u een warming-up uit te voeren door middel van rekoefingen.
11 Gebruik het apparaat Niet wonneer het apparaat Niet maar behoren functioneert Voorzorgsmaatregelen: Voordat u begint de fiets te gebruiken, is het raadzaam eerst uw arts teraadplegen. Deze waarschuwing is in het bijzonder belangrijk voor personen ouder dan 35aar of Personen met ezondheidsproblemen.

Lees zorgvuldig alle instructies in deze gebruiksaanwijzing voordat een trainingsapparaat gaat gebruiken.

Bewaar deze instructies.

ALGEMENE AANWIJZINGEN.-

Lees zorgvuldig de instructies in deze gebruiksaanwijzing. Deze geeft u belangrijke aanwijzingen over demontage, veiligheid en het gebruik van het apparaat.

1 Dit toestel is getest en voldoet aan de EN 957 norm, klasse H. B., enkel geschikt voor gebruik thuis. De gebruiker dient nicht zwaarder te zichn dan 130Kg
2 Ouders en andere Personen die verantwoordelijk zijn voor kinderen, dienen er rekening mee te houden dat dezen van nature nieduwsgierig�in endat dit tot gevaarlijke situatuies engedrag kan leiden.Dit apparaat mag onder geen bedding als spelelgoed gebruikt worden.
3 Het valt onder de verantwoording van de eigenaar zich ervan te verzekeren dat alle gebruikers van het apparaat gedegen geinformeerd zijn over de benodigde voorzorgsmaatregelen.

MONTAGEINSTRUCTIES.-

1.- Pak het toestel uit en controllerer of alle onderdelen aanwezig zich, Fig.1: (1) Hoofdstel; (6) stuursteun; (7) stuur; (8) Elektronisch scherm; (4) zadelsteun; (2) Voorsteun met wieltjes; (3) Achter steun met verstelbare voetjes; (5) Zadel; Pedalen (19) Rechter en (18) Linker; (20) Bidonhouser; Stuurhoees (14) links, (15) rechts en (13)rijkant; (21) Stuurplug; Zitting hoes (16) links en rechts (17); (23) Zadelknop; (29) Schroeven M-4x6; (32) Schroeven M-4x16; (87) Schroeven M-4x12; (27) Veerring M10; (28) Onderlegring M10; (26) Schroeven M-10x70x20; (31) Schroeven M-12x60.

LET OP: Voor deze montagefase is de hulp van een tweede person vereist..

Neem de steun met wieltjes (2) en plaats het op de voorkant van het toestel, als in Fig.2, Plaats de schroeven (26), en de ringen (27) en (28).

Neem cervolgens de awhile steun met verstelbare voetjes (3) en voer bezelfdemontagehandelingen uit als voor devoorkant, draai alle schroeven stevig vast.

Plaats de zadelsteun (4) in het gat in het hoofdstel (1), Fig.4.

Bevestig het zadel (5) op de schuif (60) met de moeren (59). Fig 5b. Plaats het zadel (5) op de zadelsteun (4),plaats de zadelknop (23) met de bus (25), bevestig het zadel in een comfortabele positie met de knop (23) en draai vast door klosgewijs te draaien. Bevestig de rechtier (17) en linker (16) zadelhoes met schroeven (29). Fig.5.

4.-BEVESTIGEN VAN DE STUURSTEUN.-

Houd de stuursteun (6) ter hoogte van het koppelstuk op het hoofdstel (1), Fig.6, en verbind de koppelstukken (9) en (10).

5.- BEVESTIGEN VAN HET STUUR. -

Plaats het stuur (7) op de stuursteun (6), Fig.7, Plaats de stuurhoees (13) met de knop (21) en draai vast. Controller of het stuur correctuitgelijnd is voordat u de schroeven vastdraait. Bevestig verwolgens de bidonhouser (20) met schroef (32).

6.- PLAATSEN VAN HET ELEKTRONISCH SCHERM. -

Verwijder de schroeven (24) van de achterkant van het scherm,plaats het schermervolgens op de top van de stuursteun (6) let op dat u geen kabels beschadigt. Herplaats de schroeven en draai vast, bevestig de handvatkabel (11) en de feedbackkabel (9) aan de achterkant van het scherm, als in Fig.8. Bevestigervolgens de linke stuurhoees (14) enrecht er stuurhoees (15) met schroeven (32). Schroef de voorstuurhoees vast (13) met schroeven (87).

De montage instructies voor de pedalen dwellen letterlijk opgevolgd te worden, onjuistplaatsen kan deschroefdraad op de pedalen of crank beschaden.

Rechts en links refereren aan de houding die de gebruiker aanneemt wanner deze op het zadel zit om de oefening uit te voeren.

Het rechterpedaal (19) is gemarkeeerd met de letter (R). Dit schroeft kloksgewijs op de rechtter crank, ook gemarkeeerd met een (R).

Draai stevig vast Fig.10.

Het linker pedaal (18) is gemarkeeerd met de letter L (L).Dit schroeft tegende klok in aan de linker crank, ook gemarkeeerd met een (L). Draai stevig vastFig.10.

8.- AANPASSEN VAN DE ZADELHOOGTE. -

Draai de zadelhoogteknop een beetje losser (83), door gegen de klok in te draaien en trek de knopuit, als het zadel de gewenste hoogte heft bereikt

laat u de knop los, cervolgens valt de knop in een van de gaten op de zadelsteun. Draai de knop kloksgewijs vast.

9.- NIVELLERING. -

Als het toestel eenmaal gemonteerd is en in de startpositie voor training staat, verzeker dat hetrecht op de grond staat en genivelleerd is. U kunt dit doen door de verstelbare voetjes (3) omhoog of omlaag te schroeven.

10.- TRANSPORTEREN EN OPBERGEN. -

Het toestel is voorzien van wieltjes, wat het makkelijker maakt om het apparaat te verplaatsen. De twee wieltjes aan de voorkant van het toestel vergemakkelijk den opberging van het apparaat, als in Fig. 12.

Steek de verbindingsstekker (m) van de transformator (71) met het aansluitingspunt (k) van het centrale frame, (aan de onderzijde van deijkenkant) en sluit de transformator aan op een elektriciteitsnet van 220 V, Fig.11.

Als u twijfels hebts over enig onderdeel van dit toestel, aarzel dan nicht (telefonisch) contact op te nemen met de technische hulpdienst (zie LASTe pagina van de handleiding).

BH BEHOUDT ZICH HET RECHT
VOOR DE SPECIFICATIES VAN
HAAR PRODUCTEN ZONDER
VOORAFGAANDE
WAARSCHUWING TE WIJZIGEN.

H832U

Bestellen van verwangingsonderdelen: Geef het deel code en de hoeveelheid

Ejempio / E.g. / Exemple / Beispiel / Exemple / Esempio / Bijvoorbeeld:

H8305002

1

NO.	English Description Descripción en español	Code
2	Front stabilizer Caballete delantero
3	Rear stabilizer Caballete trasero
4	Saddle post Tubo soporte de sillín
5	Saddle Sillín
7	Handlebars Manillar
8	Console	Monitor
9	Console communication wire	Cable mastil
10	Communication wire	Cable chassis
11	Handle pulse connection wire	Cable hand-grip
12	Console outset connection wire	Cable monitor
13	Arm cover-front	Tapa delantera manillar
14	Arm cover-left	Tapa izquierda manillar
15	Arm cover-right	Tapa derecha manillar
16	Saddle post cover -left	Tapa izquierda manillar
17	Saddle post cover -right	Tapa derecha manillar
18	Pedals	Pedales
20	Water bottle holder Portabotellín
21	T-shaped rotary Knob	Pomo en T
22	Handlebar clamp ring Cierre manillar	H8305022
23	Handlebar rotary knob	H8305023
25	Bushing tube Casquillo	D25×D19×60
33	Saddle locking piece	Bloqueo deslizadora sillín
34	Crank cover Tapa de biela	H8305034
35	Hex flange full thread screw	Tornillo 5/16
36	Crank(L)	Biela izquierda
37	Crank(R)	Biela derecha
38 Belt Correa 440PJ6		H8305038
40 Chain Cover(left) Tapa izquierda		H832i040
41 Chain Cover(right) Tapa derecha		H832i041
42 Brake wire Cable freno		H832i042
43 Adaptor Adaptador 6V 0,5Amp		0190174
44 Magnetic sensors Reenvión		0190159
45 Wire DC Cable DC		0190160
46 Motor Motor		0190154
47 End cap	Tapón	H8305047
48 Feet pad	Pie ajustable	H8305048
50 Transportation wheel	Rueda transporte	H8305050
52 Deep groove ball bearing	Rodamiendo 6203	H8305052
57 Crank axis Eje pedalier		H8305057
58 Belt pulley	Plato	H8305058
60 Saddle adjustment	Deslizadora sillín	H8305060
64 Tensioner group Rueda tensor		H8305064
65 Tension wheel spring	Muelle tensor	H8305065
66 Tension spring	Muelle portaimán	H8305066
68 Magnet axis	Eje portaimanes	H8305068
77 Square plug	Tapón 20x40	H8305077
78 handle pulse set	Handgrip	H8305078
80 Round end cap	Tapón redondo D28	H8305080
83 Rotary hand bolt Pomo tija sillín		H8305083
84 Fixed tension wheel	Chapa tensor	H8305084
85 Magnet Imán		H8305085
88 Plugs Tapón D18		H8305088

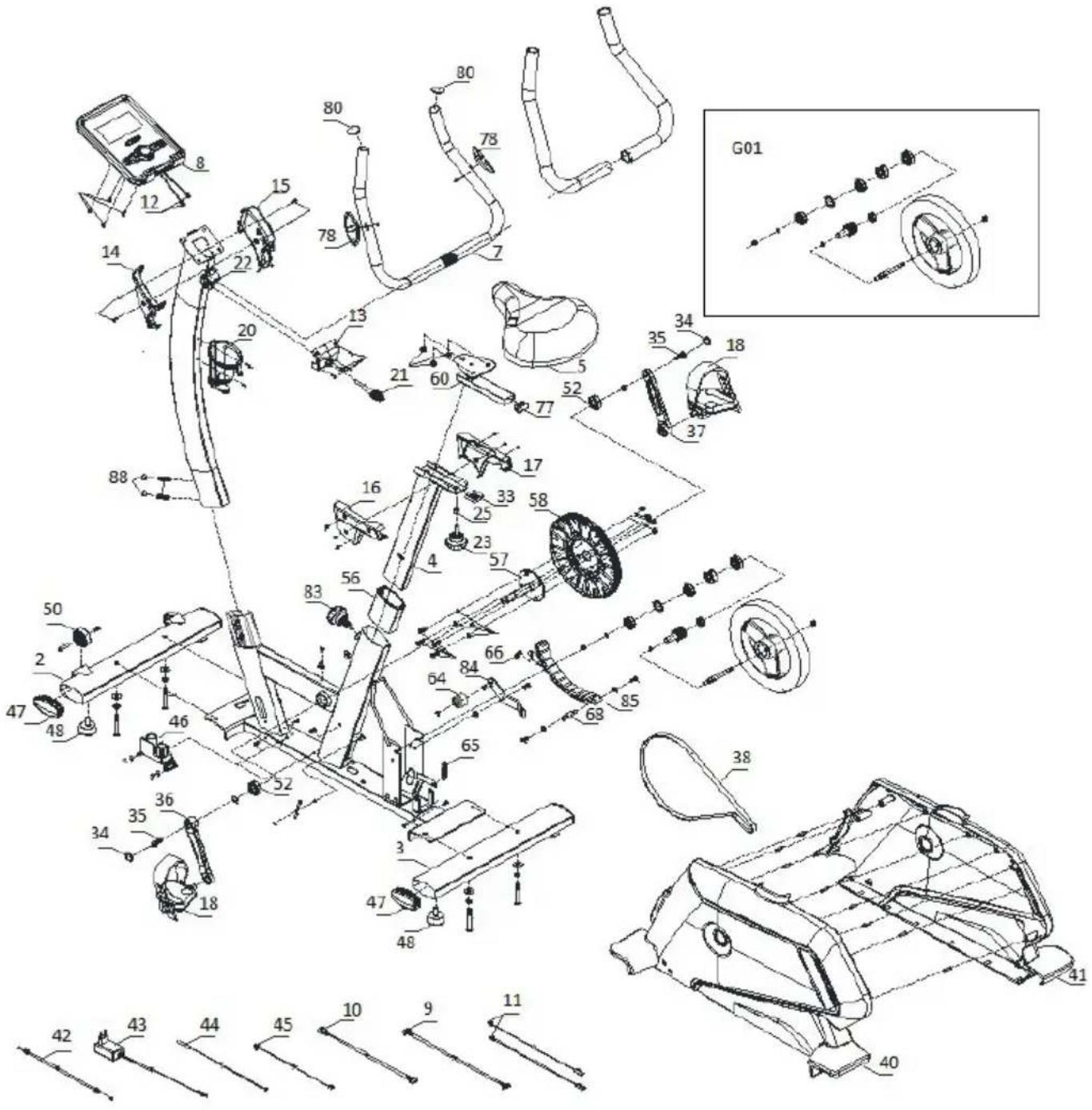

H832TFT

Bestellen van verrangingsonderdelen: Geef het deel code en de hoeveelheid

Ejempio / E.g. / Exemple / Beispiel / Exemple / Esempio / Bijvoorbeeld:

H8305002

1

NO.	English Description Descripción en español	Code
2	Front stabilizer Caballete delantero		H8305002
3	Rear stabilizer Caballete trasero		H8305003
4	Saddle post Tubo soporte de sillín		H8305004
5	Saddle Sillín		H8305005
7	Handlebars Manillar		H8305007
8	Console	Monitor	0190479
9	Console communication wire	Cable mastil	0190156
10	Communication wire	Cable chassis	0190157
11	Handle pulse connection wire	Cable hand-grip	H8305011
12	Console outset connection wire	Cable monitor	H832i012
13	Arm cover-front	Tapa delantera manillar	H8305013
14	Arm cover-left	Tapa izquierda manillar	H8305014
15	Arm cover-right	Tapa derecha manillar	H8305015
16	Saddle post cover -left	Tapa izquierda manillar	H8305016
17	Saddle post cover -right	Tapa derecha manillar	H8305017
18	Pedals	Pedales	H8305018
20	Water bottle holder Portabotellín		H8305020
21	T-shaped rotary Knob	Pomo en T	H8305021
22	Handlebar clamp ring Cierre	manillar	H8305022
23	Handlebar rotary knob	Pomo sillín	H8305023
25	Bushing tube Casquillo	D25×D19×60	H8305025
33	Saddle locking piece	Bloqueo deslizadora sillín	H8305033
34	Crank cover Tapa de biela	H8305034
35	Hex flange full thread screw	Tornillo 5/16	H8305035
36	Crank(L)	Biela izquierda	H8305036
37	Crank(R)	Biela derecha	H8305037

38 Belt Correa 440PJ6		H8305038
40 Chain Cover(left) Tapa izquierda		H832i040
41 Chain Cover(right) Tapa derecha		H832i041
42 Brake wire Cable freno		H832i042
43 Adaptor Adaptador 9V 1,5A		0190414
44 Magnetic sensors Reenvión		0190159
45 Wire DC Cable DC		0190160
46 Motor Motor		0190154
47 End cap	Tapón	H8305047
48 Feet pad	Pie ajustable	H8305048
50 Transportation wheel	Rueda transporte	H8305050
52 Deep groove ball bearing	Rodamiendo 6203	H8305052
57 Crank axis Eje pedalier		H8305057
58 Belt pulley	Plato	H8305058
60 Saddle adjustment	Deslizadora sillín	H8305060
64 Tensioner group	Rueda tensor	H8305064
65 Tension wheel spring	Muelle tensor	H8305065
66 Tension spring	Muelle portaimán	H8305066
68 Magnet axis	Eje portaimanes	H8305068
77 Square plug	Tapón 20x40	H8305077
78 handle pulse set	Handgrip	H8305078
80 Round end cap	Tapón redondo D28	H8305080
83 Rotary hand bolt Pomo	tija sillín	H8305083
84 Fixed tension wheel	Chapa tensor	H8305084
85 Magnet	Imán	H8305085
88 Plugs Tapón	D18	H8305088
