Tipo de produto	Bicicleta de ginástica
Marca	BH Fitness
Modelo	H832TFT
Norma	EN957 classe H.B. (uso doméstico)
Peso máximo do utilizador	130 kg
Alimentação	220 V CA via transformador de rede
Monitor	Eletrónico com exibição dos dados de treino
Medição da frequência cardíaca	Pegas integradas (hand grip)
Selim	Ajustável em altura por botão
Guiador	Fixo, com tampas de proteção
Pedais	Direito (R) e esquerdo (L), aperto diferencial
Suporte de garrafa	Incluído
Transporte	Rodas dianteiras para deslocamento
Nivelamento	Tampas de apoio ajustáveis na parte traseira
Montagem	Requer duas pessoas, instruções fornecidas
Manutenção	Limpeza com pano húmido, evitar solventes
Utilização	Interior, superfície plana e estável
Segurança	Ler o manual antes da utilização, consultar um médico se necessário

Perguntas frequentes - H832TFT BH FITNESS

Como montar a bicicleta de ginástica BH Fitness H832TFT?

A montagem requer duas pessoas. Siga os passos: retire todas as peças, monte as barras estabilizadoras dianteira e traseira com os parafusos e anilhas fornecidas, fixe o espigão do selim e o selim, monte o tubo central, conecte os cabos do monitor, instale o guiador e o monitor, em seguida os pedais respeitando o sentido de aperto. Aperte todos os parafusos firmemente.

Qual é o peso máximo suportado por esta bicicleta?

O peso máximo do utilizador não deve exceder 130 kg conforme a norma EN957 classe H.B.

Como ajustar a altura do selim?

Afrouxe o regulador de altura (83) girando no sentido anti-horário, puxe-o para trás, ajuste o selim à altura desejada, em seguida solte o regulador para que ele se encaixe num furo. Aperte o regulador no sentido horário.

Como instalar os pedais corretamente?

Identifique o pedal direito (R) e o pedal esquerdo (L). O pedal direito aperta-se no sentido horário no pedalim direito (R). O pedal esquerdo aperta-se no sentido anti-horário no pedalim esquerdo (L). Aperte firmemente para evitar qualquer afrouxamento.

Como nivelar a bicicleta?

Utilize as tampas de apoio ajustáveis (23) localizadas na parte traseira da bicicleta. Gire-as num sentido ou no outro para estabilizar o aparelho numa superfície plana. Verifique a estabilidade antes da utilização.

Como usar o monitor eletrónico?

O monitor liga-se automaticamente quando começa a pedalar ou após a ligação. Exibe dados como o tempo, a distância, a velocidade e as calorias. Pode mudar a visualização através dos botões do monitor.

Como medir a frequência cardíaca?

Coloque as mãos nas pegas (hand grip) em contacto com os sensores. O monitor exibirá a sua frequência cardíaca assim que o sinal estiver estável. Certifique-se de que as mãos estão bem em contacto.

Quais são as instruções de segurança importantes?

Leia o manual antes da utilização. Mantenha as crianças afastadas da máquina. Use-a sozinho, numa superfície plana. Pare em caso de mal-estar. Consulte um médico antes de qualquer treino se tiver mais de 35 anos ou problemas de saúde. Use roupas adequadas e sapatos desportivos.

Como manter a bicicleta de ginástica?

Limpe regularmente o quadro e as partes plásticas com um pano húmido e um detergente suave. Evite solventes. Verifique periodicamente o aperto dos parafusos e o estado dos pedais. Guarde-o num local seco.

Onde encontrar peças sobressalentes para este modelo?

Contacte o Serviço de Assistência Técnica (SAT) pelo número que consta na última página do manual. Indique o código da peça e a quantidade desejada no seu pedido.

MANUAL DE UTILIZADOR H832TFT BH FITNESS

Instrucciones de montaje y uso Instruetiones for assembly and use Instructions for montage et utilisation Montage und gebruchsanleitung Instruções de montagem e uso Istruzioni di montaggio e uso Montage-en gebruisinstrukties

Fig.1

Fig.2

Fig.3

Fig.4

Fig.5

Fig.5b

Fig.6

Fig.7

Fig.8

Fig.9

Fig.10

Fig.11

Fig.12

Espanol

Esta bicycliceta foi desenhada e construindo de modo a proportionar a maior segurar. No entanto, devem aplicar-seisas precauções aoutilizar oequipamento de exercicso. Leia todo o manual antes de montar e utilizes a bicyclicta. Além disso, cumpra as seguiñtes precauções de segurar:

1 Mantenha sempre as crianças afastadas do equipamento. NAO as deixe sozinhas, sem estarem vigiadas no local onde guarda a bicycliceta.
2 So pode utiliser o aparecido uma pessoa de cada vez.
3 Se sofrer enjoos, náuseas, dor no peito ou qualquer及其他 sintoma durante a utilização deste equipamento, PARE o exercimento e DIRIJA-SE A UM MEDICO IMEDIATAMENTE.
4 Utilize o equipamento sobre una superficie solida e nivelada. NAO utilize a bicycliceta perto de agua nem ao ar livre.
5 Mantenha as mãos afastadas das partes em movimento.
6 Utilize roupa de treino adequada a pratica de exercicio fisico. Não use peças de roupa folgadas que possam fazer presas na bicicleta.
Utilize sempre calculado para correr ou para desporto quando utilizes este equipamento. Aperte e ate bem os atacadores.
7 Sódeautilizaresteequipamento para os fins indicados nestemanual. NAOutilizecessosquenao sejam

recomendadoselofabricante.

8 Não colque objectos cortantes à volta daquina.
9 As pessoas com alguma incapacidade nãodeeraoutilizar o equipamento sem a assistencia de uma persona qualificado ou de um medico.
10 Antes de utiliser este equipamento, realizar um aquecimento com exercicios de aquecimento.
11 Não utilize a bicicleta se está não estiver a funciona corRECTamente.

Precação: Antes de fazer a utilizesar a bicicleta, consulta com o seu medico. Esta advertência é especialmente importante para pessoas com uma idade superior a 35 anos ou com problemas de saude. Leia todas as instruções antes de utilizear qualquer equipamento de exercício.

Guarde estas instruções.

INDICACOs GERAIS.-

Leia atentamente as instruções deste manual. Este fornece指示ores importantes sobre a montagem, segança e uso do equipamento.

1 Este equipamento foi testado e cumpre com a norma EN957 sob a classe H.B.unicamente adequado para uso domestico.O peso do'utilizaronão deve excesser os 130Kg.

2 Os pais e outras pessoas responsaveis por crianças, deverao ter em conta a sua natureza curiosa, que podera leva-las a situações e comportamentos que podem ser perigosos.

Esteaparelhounca deverautilizar-se comoumbrquedo.

3 É responsabilité do proprietário assegurar-se que todos os'utilidades do equipamento está adequamente informados sobre todas as precações necessarias.

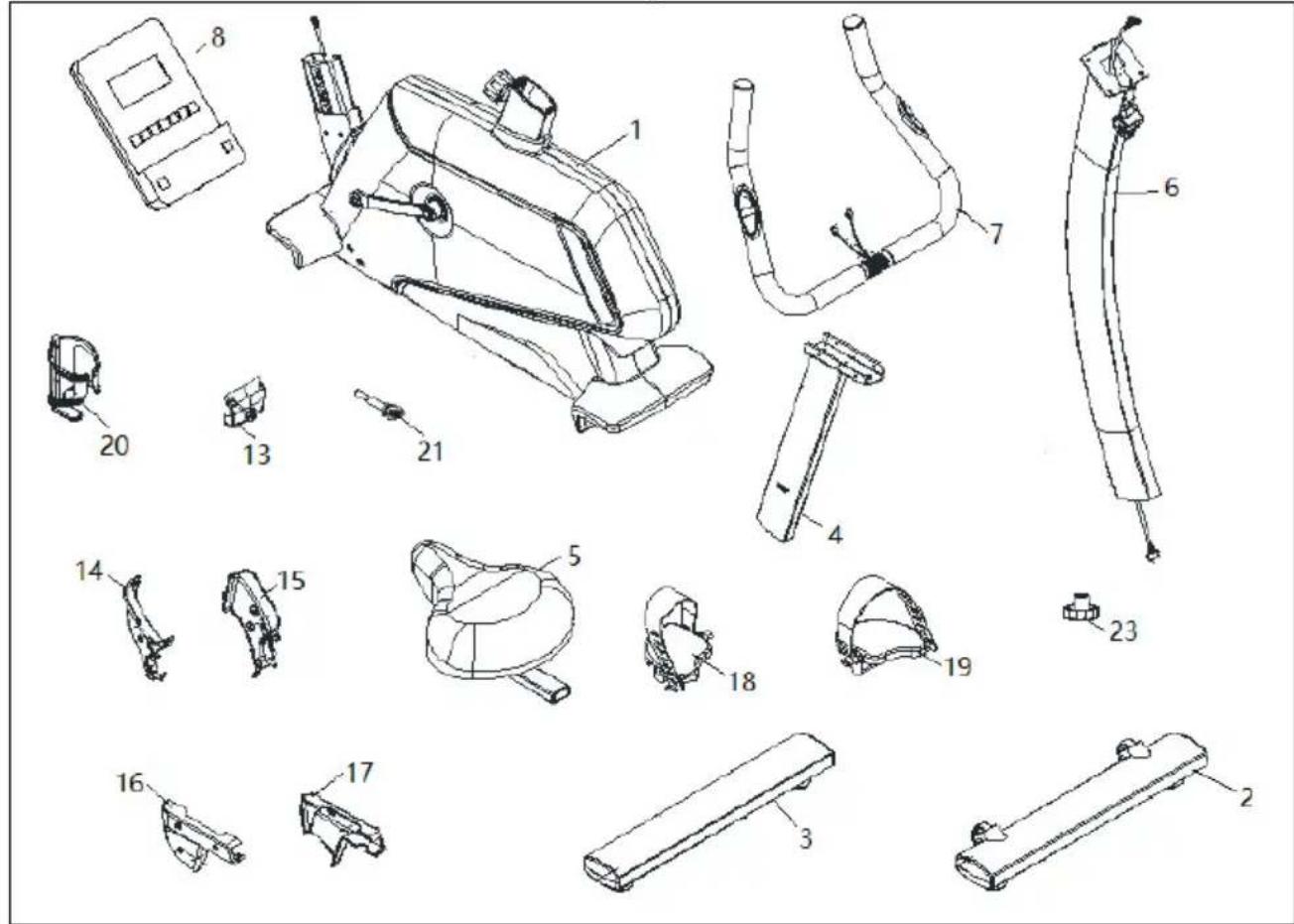

1. Retire o equipamento da caixa e verifique que está todas as peças Fig.1: (1) Estrutura principal; (6) Tubo de guiador (7) Guiador; (8) Monitor electrónico; (4) Tubo de selim; (2) Barra estabilizadora frontal com rodas; (3) Barra estabilizadora traseira com tacos regulaveis na alta; (5) Selim; Pedais (19) Direito (18) Esquerdo; (20) Suporte de garrafa; Tampa do guiador (14) Esquerdo, (15) Direito (13) Frontal; (21) Cavalha do guiador; Tampa do selim (16) Esquerda (17) Direita; (23) Manipulodo selim; (29) Parafusos M4x6; (32) Parafusos M4x16; (87) Parafusos M4x12; (27) Anilha elástica M10; (28) Anilha planta M10; (26) Parafusos M-10x70x20; (31) Parafusos M-12x60

2. MONTAGEM DOS TUBOS CAVALETE

Atença: Para realizar esta montagem recomendamos a ajuda de uma segunda pessoa.

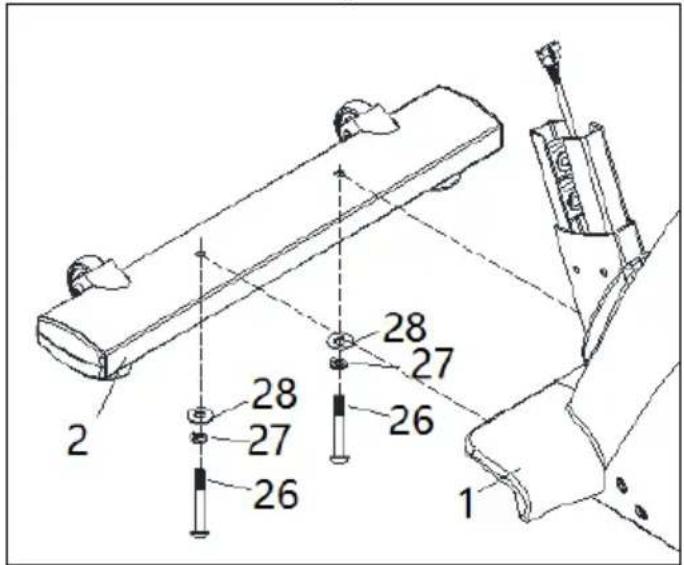

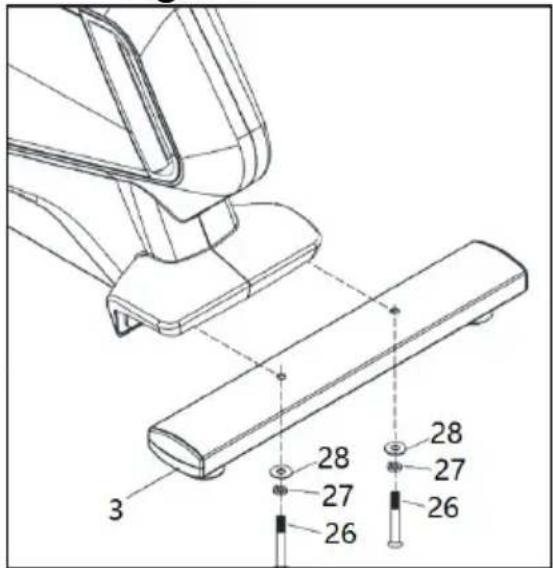

Coloque a barra estabilizada frontal com rodas (2) na parte da frente do equipamento, como indica a Fig.2, introduza os parafusos (26) e coloque as anilhas (27) e (28). Realize o mesmo processo para a barra estabilizada traseira com tacos reguláveis na alta (3), e de seguida aperte com fora, Fig. 3.

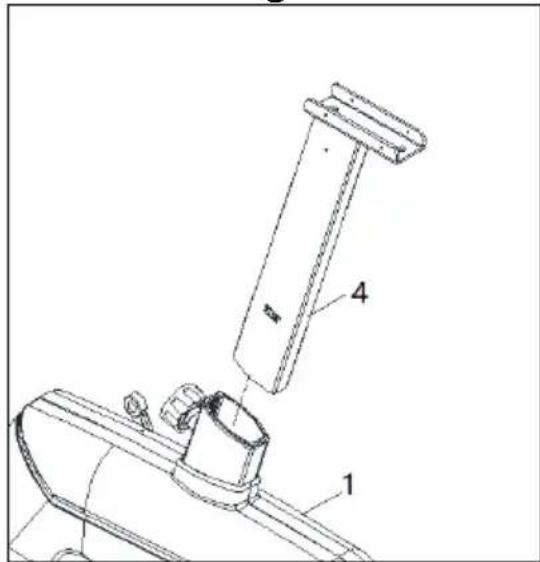

Introduza o tubo de selim (4) no orificio da estrutura principal (1). Fig.4.

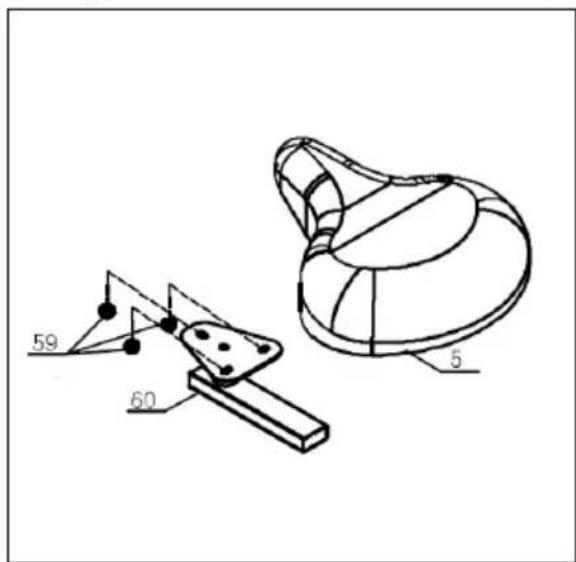

Anexe o selo (5) ao slide (60) com as porcas (59). Fig. 5b.

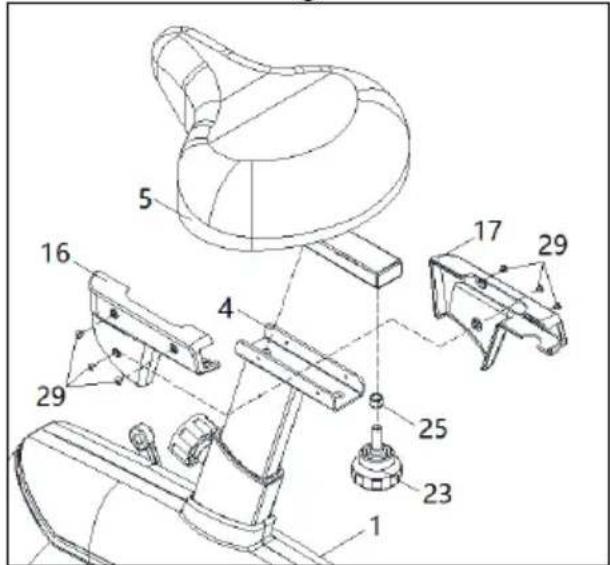

Cologne o selim (5) no tubo de apoio (4) e indroduza-o na estrutura principal. Cologne o Manipulodo selim (23) no casquilho (25) e aperte no sentido dos ponteiros do relógio.

Cologne as tampas do selim esquerda (17) e direita (16) com os parafudos (29). Fig.5.

4. MONTAGEM DO TUBO DE REMO

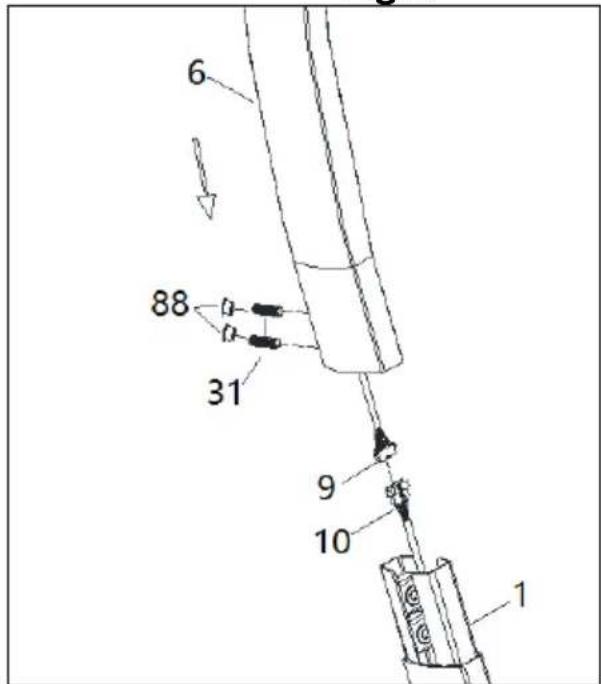

Coloque o tubo do guiador (6), na saliência da estrutura principal (1) Fig.6, e ligne os terminais (9) e (10).

5.- COLOCAÇÃO DO GUIADOR.-

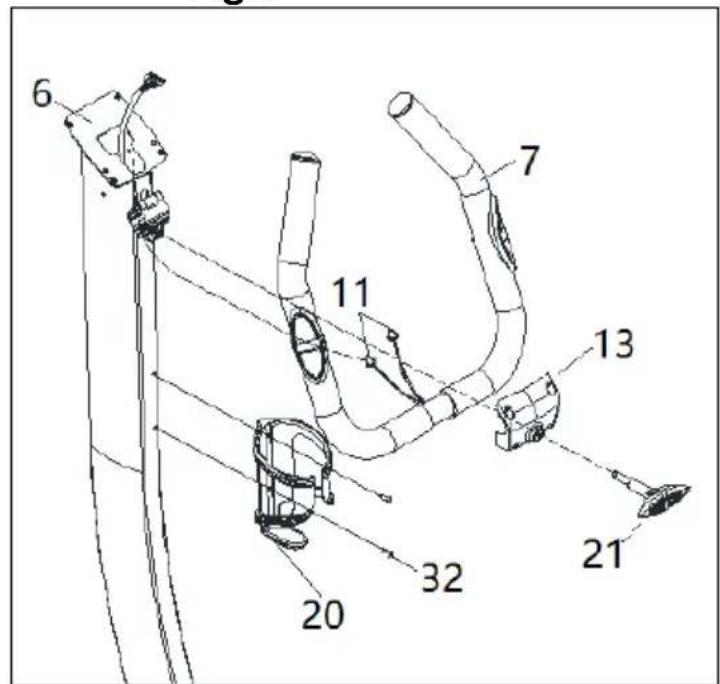

Posizione o guiador (7)RUNTO ao tubo do guiador (6), Fig.7, colque a tampa do guiador frontal (13) com o manipulo (21) e aperte, certificque-se do alinhamento do guiador antes de aperture todos os parafusos. Posizione o suporte de garrafa (20) com o parafuso (32).

6. COLOÇÃO DO MONITOR ELECTRONICO

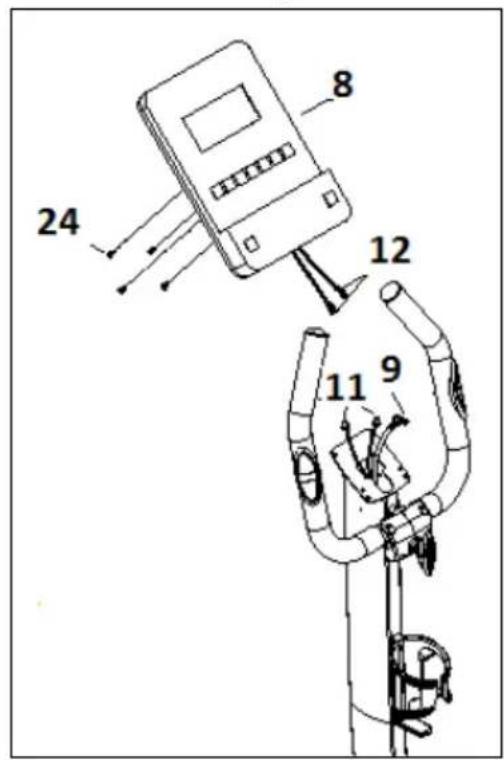

Desaperte os parafusos (24) da parte deTRS do monitor, de seguida posicao-o no tubo do guiador (6), cuidadosamente para nao danificar os cabos,coloque os parafusos e aperte. Ligue o terminal do hand-grip (11) e o terminal de reenvio (9) na parte deTRS do monitor como indica Fig.8.

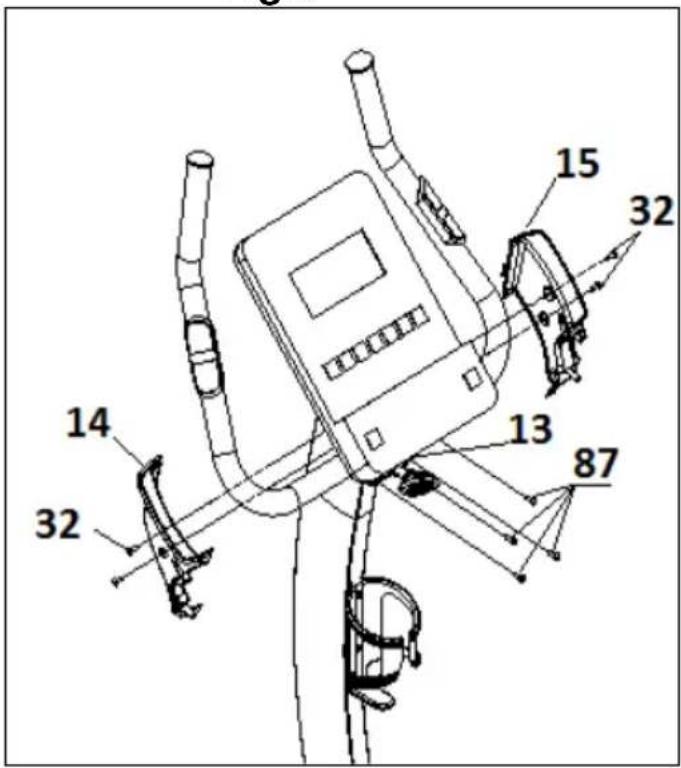

Posteriormente, colque as tampas do guiador esquerdo (14) e direito (15) com os parafusos (32). Aperte a tampa do guiador frontal (13) com os parafusos (87).

7. MONTAGEM DOS PEDAIS

Siga atentamente as instruções de montagem dos pedais; uma colocação Incorrecta pode danIFICAR a rosca do pedal ou da biela.

As posições de direita e esquerda deverão ser escolhidas quando outilizador estiver sobre o selim, na posicao de executar o exercico.

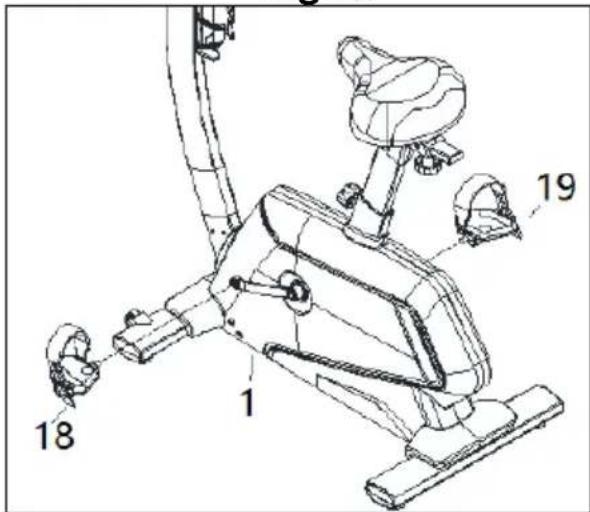

O pedal direito (19), marcado com a letra (R) deverá ser enroscado no sentido dos ponteiros do relógio, na biela direita marcada com a letra (R).

Aperte com forca, figura 10.

O pedal esquerdo (18), marcado com a letra (L),deera ser enroscado no sentido contrario dos ponteiros do relógio na biela esquerda marcada com a letra (L).Aperte com forca figura 10.

8.- REGULAÇÃO DA ALTURA DO SELIM

Desaperte um peu o parafuso regulador de alta do selim (83) no sentido contrario ao dos ponteiros do relógio, puxando o mesmo paraTRS, quando estiver na alta adequada, solte o parafuso regulador e introduzao sobre o todo do selim. Aperte o Manipulo no sentido dos ponteiros do relógio.

9.- NIVELAMENTO

Uma vez colocado o equipamento no lugar definitivo para a realização do exercício, certifique-se que a colocação no chão e o nivelamento sejam os mais adequados. Poderá fazer enroscando mais ou menos os pés regulaveis (23).

10. DESLOCACION E ARMAZENAMENTO

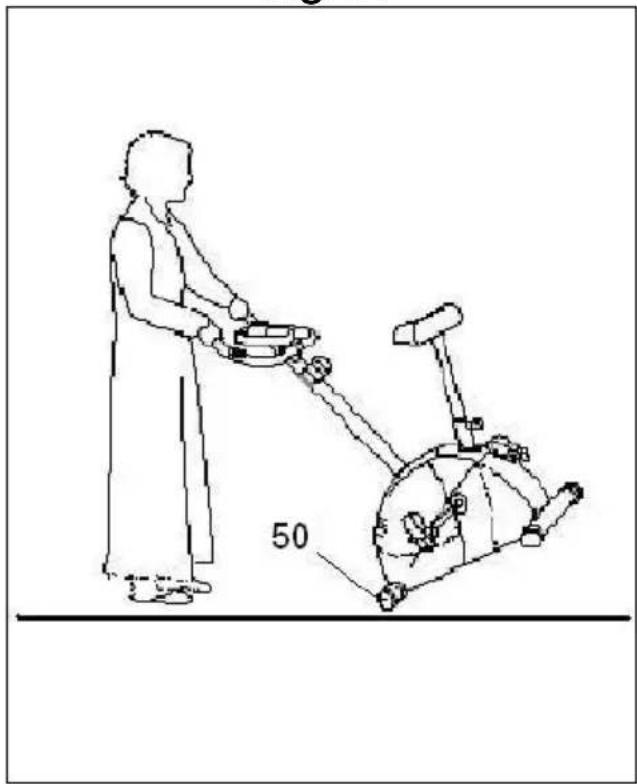

O equipamento vemequipado com rodas dianteiras (48) que tornam a sua deslokacao mais simples. As两大 rodas existentes na parte darente, facillar-lhe-ao a manobra ate ao local escolhido, como indica a Fig. 12.

LIGACAO A REDE.-

Introduza a cavilha de engate do transformador no punto de conexão, do corpo central, e ligue o transformador da corrente à rede de 220 V, Fig.11.

ParaMASTER consulta, nãohesive em contactar com o S.A.T - Servico de Assistencia Tecnica-, Telefonando para o的服务o de apoio ao cliente (ver paga final do presente manual).

BH REServa O DIREITO DE

PODER MODIFICAR AS

ESPECIFICACOES DOS SEUS

PRODutos SEM AVISO PREVIO.

Italiano

AVVERTIMENTO IMPORTANTE DI SICUREZZA.- PRECAUZIONI.

Para encomenda de peça de recambio: Indicar o Código da peça ea quantidade

Para encomenda de peça de recambio: Indicar o Código da peça ea quantidade
