GEBRUIKSAANWIJZING MCF60 Mobicool

Lees deze handleiding voor de ingebruikname zorgvuldig door en bewaar deze. Geef de handleiding bij doorgeven van het toestel door aan de gebruiker.

De fabrikant kan nicht aansprakelijk worden gesteld voor schade die door gebruik gegen de voorschriften in of door verkeerde bediening wordenveroorzaakt.

Inhoudsopgave

1 Verklaring van de symbolen 87
2 Veiligheidsinstructies 87
3 Omvang van de levering 90
4 Gebruik volgens de voorschriften 91
5 Beschrijving van de werkking 91

5.1 Functies 91
5.2 Bedienings- en individie-elementen 92

6 Bediening 93

6.1 Voor het eerste gebruik 93
6.2 Tips om energie te sparen 94
6.3 Koelapparaat aansluiten 94
6.4 Accubewaker gebruiken 94
6.5 Koelapparaat gebruiken 96
6.6 Vergrendel het deksel van het koelapparaat 97
6.7 Temperatur instellen 97
6.8 Koelapparaat uitschakelen 97
6.9 De binnenverlichting gebruiken (alleen MCF60). .97
6.10 Koelapparaat ontdooien 98
6.11 Zekering verwangen 98

7 Reiniging en onderhoud 98
8 Garantie. 99
9 Verhelsen van storingen 99

10 Afvoer 100

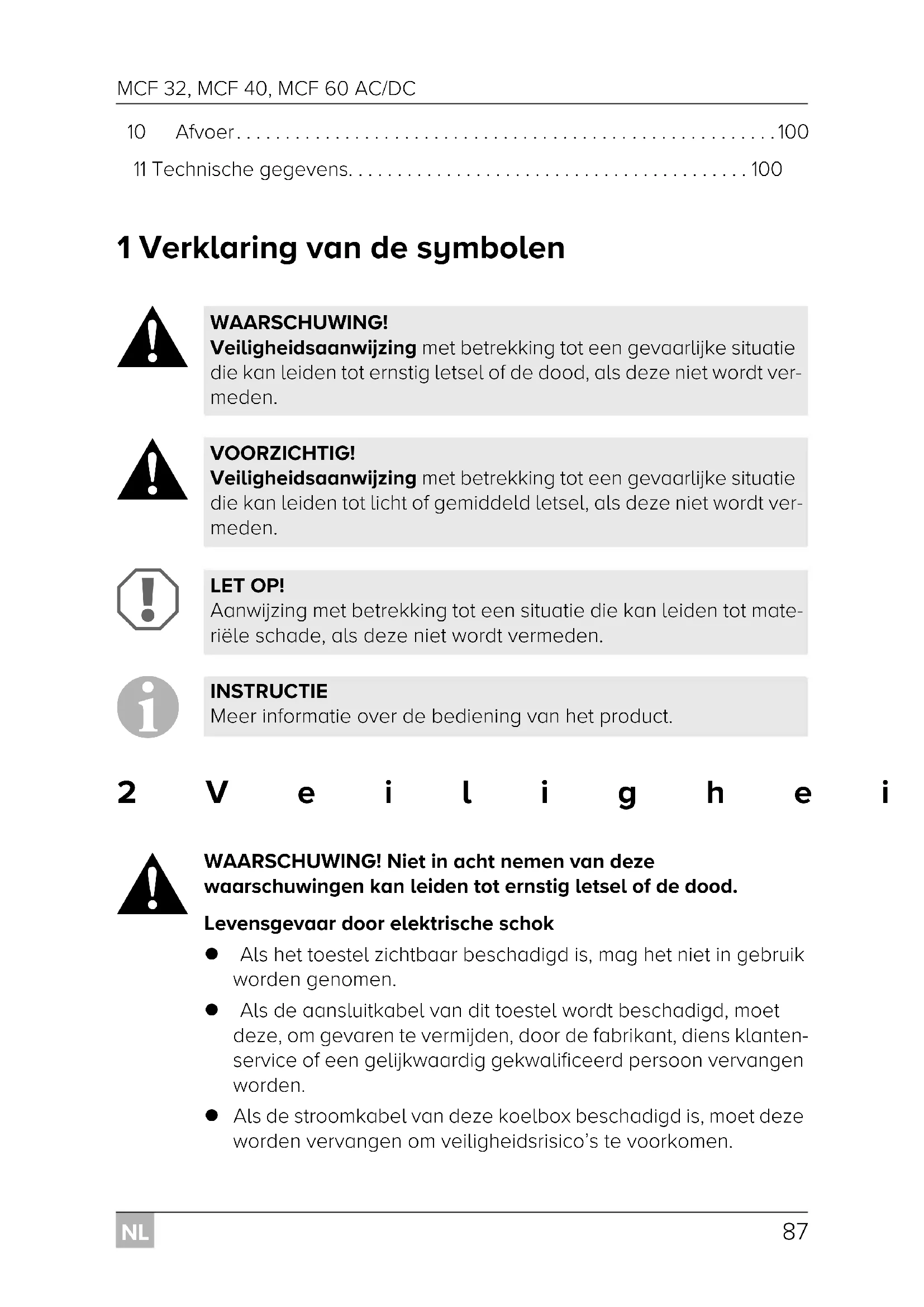

1 Verklaring van de symbolen

WAARSCHUWING!

Veiligheidsaanwijzing met betrekking tot een gevaarlijke situatie die kan leiden tot ernstig letsel of de dood, als deze nicht worden vermeden.

VOORZICHTIG!

Veiligheidsaanwijzing met betrekking tot een gevaarlijke situatie die kan leiden tot Licht of gemiddeld letsel, als deze nicht worden vermeden.

LET OP!

Aanwijzing met betrekking tot een situation die kan leiden tot materièle schade, als davon nicht worden vermeden.

INSTRUCTIE

Meer informatatie over de bediening van het product.

2 V e i l i g h e i

WAARSCHUWING! Niet in acht nemen van deze waarschuwingen kan leiden tot ernstig letsel of de dood.

Levensgevaar door elektrische schok

• Als het toestel zichtaar beschadigd is, mag het Niet in gebruik worden genommen.
• Als de aansluitkabel van dit toestel worden beschadigd,要去,
• om gevaren te vermijden, door de fabrikant, diens klantenservice of een gelijkwaardig gekwalificeerd persoon verrangen worden.

• Als de stroomkabel van deze koelbox beschadigd is,要去 worden verrangen om veiligheidsrisico's te voorkomen.

• Reparaties aan dit toestel mogen uitsluitend door vakmonteursuitgevoerd worden. Door ondeskundige reparaties können grotegevaren ontstaan.

Brandgevaar

• Voorkom bij het positioneren van het apparaat het blijven hangen of beschadigd raken van de voedingskabel.
• Plaats geen beweeglijke, meervoudige stopcontacten of dergelijkke voedingseeheden aan dechterkant van het apparaat.

Gevaar voor de gezondheid

• Dit toestel kan door kinderen vanaf 8aar en ouder evenals door personen met verminderde fusicke, zintuiglijke of geestelijkke vermogens of tekortschietende ervaring en kennis gebruikt worden, als ze worden begeleid of hun is uitgelegd hoe ze het toestel veilig+kunnen gebruiken. Ook dienen zeinzicht te hebben in de bevaren die het gebruik van het toestel met zich meebrengt.
• Kinderen mogen nicht met het toestel spelen.
• Reiniging en gebruikersonderhoudogens Niet door kinderen zonder begeleiding worden uitgevoerd.
• Kinderen van 3 tot 8aar mogen koelapparaten laden en ontla-den.

Explosiegevaar

• Bewaar geen explosiegevaarlijke stoffen, zoals spuitbussen met brandbaar vrijf gas, in het toestel.

VOORZICHTIG! Niet in acht nemen van deze voorzichtigheidsaanwijzingen kan leiden tot Licht of gemiddeld letsel.

Levensgevaar door elektrische schok

• Let er voor de ingebruikneming op dat de voedingskabel en de stekker droog�.
• Scheid het toestel van het net
• voor iedere reiniging en ieder onderhoud
• na elk gebruik

Gevaar voor de gezondheid

• Controller of het koelvermogen van het toestel voldoet aan de eisen van de levensmiddelen of geneesmiddelen die u wilt koellen.

Levensmiddelen mogen alleen in de originele verpakkingen of geschikte bakken worden opgeslagen.

• Langdurig openen van het koeltoestel kan leiden tot een aanzienlijke temperatuurstijging in de compartimenten van het toestel.

• Reinig oppervlakken die in contact komen met voedsel en aftapsystemen regelmatig.

• Sla rauw vlees en vis op in geschikte containers in het apparaat, zodat ze Niet met andere levensmiddelen in contact komen of erop druppelen.

• Als het apparaat langdurig leeg blijft:

• Schakel het apparaatuit.

• Ontdooi het apparaat.
• Reinig het apparaat en droog het af.
• Laat de deur open om schimmelvorming in het apparaat te voorkomen.

LET OP! Gevaar voor beschadiging

• Vergelijk de spanning op het typeplaatje met de voorhanden energievoorziening.

• Sluit het toestel alleen als volgt aan:

• met de DC-aansluitkabel aan een DC-stopcontact in het voertuig

• of met de AC-aansluitkabel op het wisselstroomnet

• Trek de stekker nooit aan de aansluitkabel uit het stopcontact.

• Als het koeltoestel aan de DC-contactdoos is aangesloten: Klem uw koeltoestel en andere verbruikers van de accu af voor u een snellader aansluit.
• Als het koeltoestel aan de DC-contactdoos is aangesloten: Verbreek de verbinding of schakel het koeltoesteluit, als u de motor uitschakelt. Anders kan de accu worden ontladen.
• Het koeltoestel is nicht geschikt voor het transport van bijtende of oplosmiddelhoudende stoffen.
• Deze koeltoestel bevat in de isolering brandhaar cyclopentaan. De gassen in het isoleringsmaterialaal vereisen een bijzonder afvoerproces. Voer het apparaat aan het einde van zich levensduur af volgens de voorschriften.
• Gebruik geen elektrische toestellen binnen de koeltoestel, behalte als deze toestellen waarvoordoor door de fabrikant worden aanbevolen.

- Gevaar voor oververhitting!

• Zet het toestel Niet in de buurt van open vlammen of andere warmtebronnen (verwarming, sterke zonnestraling, gasovens enz.).

Zorg er.altijd voor dat er rond het koeltoestel minimaal 50~mm ventilatie is. Houd het ventilatiebereik vrij van objecten die de luchtstroom rond de koelcomponenten+kennen hinderen.

Plaats het koeltoestel Niet in gesloten ruimtes of bereiken met minimale luchtstroming.

• Let erop dat de ventilatiesleuven nicht worden afgedekt.
• Doe geen vloeistoffen of ijs in het binnenreservoir.
  Dompel het toestel nooit onder water.
• Bescherm het toestel en de kabels gegenitte en vocht.

3 Omvang van de levering

Aantal Beschrijving

1 Compressorkoelbox
1 Gelijkstroomaansluitkabel
1 Wisselstroomaansluitkabel
1 Gebruiksaanwijzing

4 Gebruik volgens de voorschriften

De compressorkoelbox is geschikt voor het koelen en invriezen van levensmiddelen. De compressorkoelbox is geschikt voor gebruik op boten.

De compressorkoelbox is ontworpen voor gebruik met een gelijkstroomcontactdoos van een voertuig, boot of caravan of voor gebruik met een wisselstroomnet.

Het koelapparaat is geschikt voor gebruik op campingen. Het toestel mag nicht aan regen worden blootgesteld.

5 Beschrijving van de werkking

Het koelapparaat kan waren afkoelen, koel houden en invriezen.

De koeling gebeurt door een onderhoudsarme koelkring met compressor. Deschuimisolatie en de compacte compressor zorgen voor een optimale koeling.

Het koelapparaat is geschikt voor mobiel gebruik.

Bij gebruik op boten kan het koelapparaat worden bloatgesteld aan een permanente helling van 30^ .

5.1 Functies

• Drietraps accubewaker ter bescherming van de voertuigaccu schakelt automatisch uit bij een lage accuspanning
• Display met temperatuurmeter
• Temperatuurinstelling: Met twee toetsen in stappen van 1^ (en stappen van 2^ )

5.2 Bedienings- en individie-elementen

Dekselvergrendeling: afb. 1, pagina 3

Bedieningspaneel (afb. 2, pagina 3)

Onder-deel	Beschrijving Toelichting
1	ON	Schakelt het koelapparaat in of uit als de toets=eén tot twee seconden worden ingedrukt
	OFF
2 POWER Statusindicatie
		Led brandt groen: compressor is aan
		Led brandt oranje: compressor is uit
		Led knippert oranje: display worden bij lage.accuspanning automatischuitgeschakeld
3 ERROR Led knippert rood: koelapparaat is ingeschä-keld maar nicht:kaar voorgebruik
4 SET Selecteert de invoermodus- temperatuurinstelling:- indicate in Celsius of Fahrenheit-instelling accubewaker
5 - Display, toont de waarden
6 „+“ Een keer tikken om de waarde te verhogen
7 „-“	Een keer tikken om de waarde te verlagen
8 ●	Alleen MCF60: indien weergegeven, de binnen-verlichting is ingeschakeld.

Connectors (afb. 3, pagina 4)

Onder-deel Beschrijving

1 W i s s e l s t r o o m a

2 Zekeringhouder

3 Deksel wisselstroomaansluiting

4 Deksel gelijkstroomaansluiting

5 Gelijkstroomaansluiting

6 Bediening

6.1 Voor het eerste gebruik

INSTRUCTIE

Voordat u het neue koelapparaat in gebruik neemt, moet u deze om hygienische redenen vanbinnen en vanbuiten reinigen met een vochtige doek (zie ook het hoofdstuk „Reiniging en onderhoud" op pagina 98).

Temperatuurenheden selecteren

U kont voord de temperatuurindicatie kiezen:tussen Celsius en Fahrenheit. Ga als volgt te werk:

Schakel het koelapparaat in.
Druk twee keer op de toets „SET".
Selecteer Celsius of Fahrenheit met de toetsen n^ + " en n^ - ".
Het display geeft voor enkele seconden de ingestelde temperatuurenheid waar. Het display knippert eenaar koer, voordat deindicatie van de actuèle temperatuur wee verschijnt.

6.2 Tips om energia te sparen

• Kies een goed geventileerde en gegen zonnestralen beschermde plaats.
• Laat warme spijzen eerst afkoelen, voordat u ze in het toestel koel houdt.
• Open het koeltoestel nicht vaker dan nodig.
  Laat het koeltoestel nicht longer open dan nodig is.
• Ontdooi het koelapparaat zodra er zich een ijslaag gezormd heeft.
  Voorkom onnodig lage temperature.

6.3 Koelapparaat aansluten

Het koelapparaat kan gebruikt worden met gelijkstroom- of wisselstroom-spanning.

LET OP! Gevaar voor beschadiging!

Ontkoppel het koelapparaat en andere verbruikers van de voertuigaccu, alvorens de accu op een snellader aan te sluiten.

Overspanning kan de elektronica van het koelapparaat beschadigen.

Om veiligheidsredenen is het koelapparaat uitergerust met een elektronisch system dat beschermt gegen verkeerd polen. Dit beschermt het koelapparaat wegen kortsluiting na aansluiting op een accu.

Steek de gelijkstroomaansluitkabel in de gelijkstroomaansluiting, en sluit\ deze aan op het gelijkstroomcontactdoos of ...
steek de wisselstroomaansluitkabel in de wisselstroomaansluiting en sluit deze aan op het wisselstroomnet.
Sluit de deksels van de nicht gebruike aansluitingen om per ongeluk aanraken te voorkomen. Dit voorkomt bovendien dat stof, water en vuil de aansluitingen binnendringt.

6.4 Accubewaker gebruiken

Het koelapparaat is uitgerust met een Meertraps accubewaker, die uw voertuigaccu bij de aansluiting op gelijkstroomvoeding beschermt gegen te diepontlading.

Als het koelapparaat bij uitgeschakeld contact in het voertuig worden gebruikt, wordt het koelapparaat automatisch uitgeschakeld zodra de voedingsspanning tot onder een ingestelde waarde daalt. Het koelapparaat worden weer ingeschakeld zodra door oplading van de voertuigaccu de herinschakelspanning is bereikt.

LET OP! Gevaar voor beschadiging!

Als de accu wordenuitgeschakeld door de accubewaker, worden de voertuigaccu Niet meer volledig opgeladen. Voorkom herhaalde-lijk starten of inschakelen van stroomverbruikers zonder langere laadfasen. Zorg ervoor dat de voertuigaccu weeer worden opgeladen.

In de stand „HIGH" reageert de accubewaker sneller dan in de standen „LOW" en „MED" (zie volgende tabel).

Accubewakermodus LOW MED HIGH
Uitschakelspanning bij 12 V	10.1 V 11.4 V 11.8 V
Herinschakelspanning bij 12 V	11.1 V 12.2 V 12.6 V
Uitschakelspanning bij 24 V	21.5 V 24.1 V 24.6 V
Herinschakelspanning bij 24 V	23.0 V 25.3 V 26.2 V

Ga als volgt te werk: om de accubewakermodus te selecteren:

Schakel het koelapparaat in.
Druk drie keer op de toets „SET".
Stel met de toetsen ^一 + ^一 en , - " de accubewakermodus in.
Het display geeft voor enkele seconden de ingestelde modus weeR. Het display knippert eenaar keer,voordat de indicatie van de actuèle temperatuur wee verschijnt.

INSTRUCTIE

Als het koelapparaat wordt gevoed door de voertuigaccu, kiest dan de accubewakermodus „HIGH". Als het koelapparaat is aangesloten op een voedingsaccu, is de accubewakermodus „LOW" voldoende.

6.5 Koelapparaat gebruiken

LET OP! Gevaar voor oververhitting!

Zorg er alkijd voor dat er voldoende ventilatie is zodate de tijdens gebruik gegenereerde warmte kan ontsnappen. Let erop dat de ventilatiesleuven Niet worden afgedekt. Zorg ervoor dat het koelapparaat op voldoende afstand tot muren en andere voorwerpen staat, zodate de lucht kan circuleren.

Plaats het koelapparaat op een vaste ondergrond.

INSTRUCTIE

Plaats het koelapparaat op de weergegeven wijze (afb. 1, vagina 3). Als u het koelapparaat in een andere positie gebruik, kan het beschadigen.

Sluit het koelapparaat aan, zie hoofdstuk „Koelapparaat aansluiten" op pagina 94.

LET OP! Gevaar door te lage temperatuur!

Zorg ervoor dat er zich alleen voorwerpen of waren in het koelapparaat bevinden die op de gekozen temperatuur gekoeldmighten.

Druk:tussen en een twee seconden op de toets "ON/OFF".
De led „POWER" gaat branden.
Het display worden ingeschakeld en geeft de actuèle koeltemperatuur weeer.

INSTRUCTIE

De weergegeven temperatuur is de temperatuur in het midden van de binnenruimte. De temperatuur op andere plekken kan van deze temperatuur afwijken.

Het koelapparaat start met het koelen van de binnenruimte.

INSTRUCTIE

Bij gebruik met de accu worden het display automatischuitgeschakeld, als de.accuspanning laag is. De led „POWER" knippert oranje.

6.6 Vergrendel het deksel van het koelapparaat

Breng de vergrendeling omhoog (afb. 1, pagina 3) en sluit het deksel.

Ontgrendel het slot.
Het slot klikt hoeooraar vast en vergrendelt het deksel van het koelapparaat.

6.7 Temperatuur instellen

Druk een keer op de toets „SET".

Selecteert met de toetsen n^ + " en n^ - " de koeltemperatuur.
De koeltemperatuur verschijnt enkele seconden op het display. Het display knippert meertere keren. Daarna verschijnt de actuèle temperatuur wee.

6.8 Koelapparaat uitschakelen

Maak het koelapparaat leeg.

Schakel het koelapparaat UIT.
Trek de verbindingskabel eruit.

Als u het koelapparaat gedurende langere vrij nicht wilt gebruiken:

Laat de deksel Licht geopend. Dit voorkomt geurvorming.

6.9 De binnenverlichting gebruiken (alleen MCF60)

Controller of de feitelijke temperatuur op het display worden weergegeven.
Druk op de toets „- om de binnenverlichting in te schakelen.
Druk nog een koer op de toets „-” om de binnenverlichting uit te schakeilen.
De zwarte punt (afb. 2 8, paging 3) in linkerbovenhoek van het display geeft aan of de binnenverlichting UIT- of ingeschakeld is.

INSTRUCTIE

De binnenverlichting schakelt na 30 minutes automatisch UIT.

6.10 Koelapparaat ontdooien

Vocht kan vorst op de verdamper of in de binnenruimte van het koelapparaat vormen. Daardoor wordt het koelvermogen verminderd. Ontdooi het koelapparaat op vrij om dit te voorkomen.

LET OP! Gevaar voor beschadiging!

Gebruik nooit harde of scherpe voorwerpen om ijs te verwijderen of om vastgevroren objecten los te make.

Ga als volgt te werk om het koelapparaat te ontdooien:

Neem de inhoud uit het koelapparaat.
Bewaar deze eventuel in een ander koelapparaat om ze koud te houlden.

Schakel het koelapparaat UIT.
Laat het deksel geopend.
Wis het dooiwater weg.

6.11 Zekering verrangen

Vervang de zekering (8 A 32 V) op de weergegeven wijze (afb. 4, pagina 4).

7 Reiniging en onderhoud

LET OP! Gevaar voor beschadiging!

• Reinig het koeltoestel nooit onder stromend water of in afwaswater.
• Gebruik voor het reinigen geen bijtende schoonmaakmiddelen of harde voorwerpen, aangezien het koeltoestel hierdoor beschadigd zou+kennen raken.

Reinig het toestel van binnen en buiten af en toe met een vochtige doek.
Zorg ervoor dat de ventilatieopeningen van het toestel vrij়n van stof en verontreinigingen, zodate de bij het gebruik ontstane warmte kan worden afgevoerd en het toestel Niet beschadigd raakt.

8 Garantie

De wettelijk garantiperiode is van toepassing. Als het product defect is, wendl u zich tot het filial van de fabrikant in uw land (zie dometic.com/dealer) of tot uw specialzaak.

Voor de afhandeling van de reparatie of garantie dient u de volgende docu-mentationen mee te sturen:

• een kopie van de factuur met datum van aankoop,
• reden van de klacht of een beschrijving van de storing.

9 Verhelpen van storingen

Storing Mogelijk oorzaak Voorstel tot oplossing

Het koelapparaat werk Niet, led „POWER" brandt Niet.	Er bestaat geen span- ning op de gelijkstroom- contactdoos In uw voertuig.	In de meeste voertuigen要去 de contact- schakelaar ingeschakeld+zijn om de gelijkstroomcontactdoos van spanning te voorzien.
Het koelapparaat koelt Niet (stekker is ingesto- ken, led „POWER" brandt).	Compressor defect. Dit kan alleen door een geauthoriseerd servicebedrijf worden gerepareerd.
Het koelapparaat koelt Niet (stekker is ingesto- ken, led „POWER" knip- pert oranje, display isuitgeschakeld).	Spanning van voertuig- accu is laag.	Controleer de voertuigaccu en laad hem indien nodig.
Bij het gebruik aan de gelijkstroomcontact- doos: Het contact is aan, het koelapparaat werkt Niet en de led „POWER" brandt Niet.	De gelijkstroomcontact- doos is vuil. Dit heeft een slecht elektrisch contact tot gevolg.	Als de stekker van uw koelapparaat heel warm worden in de gelijkstroomcontact- doos,要去 ofwel de gelijkstroomcontact- doos worden gereinigd of is de stekker Niet correct gemonteerd.
	Dezekering van de gelijkstroom-stekker is doorgebrand.	Veel van dezekering (8 A) in de gelijkstroomstekker,zie hoofdstuk „Zeke- ring verrangen" op pagina 98.
	Devoertuigzekering is doorgebrand.	Vervang dezekering van de gelijkstroom- contactdoos in het voertuig (meestal 15 A). Zie de bedieningshandleiding van uw voertuig.
Storing	Mogelijk oorzaak	Voorstel tot oplossing
Op het display ver-schijnt een foulmeling (bijv. „Err1") en het koelapparaat koelt Niet.	Het koelapparaat is uit-geschakeld vanwege hun een interne storing.	Deze kan alleen worden gerepareeréd door een geauthoriseerd reparatiecentrum.

10 Afvoer

Laat het verpakkingsmaterialial indien möglich recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak waar de betreffende afvoervoorschriften.

	MCF32 AC/DC MCF40 AC/DC MCF60 AC/DC
Aansluitspanning: 12/24 V=100 - 240 V~, 50/60 Hz
Opgenomen vermogen:	4 A (12 V=)2 A (24 V=)1,0 - 0,4 A (100 - 240 V~)		6 A (12 V=)3 A (24 V=)
Koelvermogen: +10 °C tot	-10 °C(+50 °F tot +14 °F)
Categorie: Categorie 1	(ijskast met=eén of meerere opslagcompartimenten voor verse levensmiddelen)
Bruto-inhoud:	32,5 l	40 l	60 l
Nuttige capaciteit:	31,0 l	38 l	58 l
Energie-efficiëntieklasse:	A+
Energieverbruik:	83 kWh/jaar	102 kWh/jaar	98 kWh/jaar
Klimaatklasse:	N
Omgevingstemperatuur:	+16 °C tot +32 °C
Geluidsemission: 49 dB(A)
Koudemittelhoeveel-heid:	40 g 42 g 58 g
CO2-equivalent: 0,057 t 0	060 t 0,083 t
Aardopwarmings-vermogen (GWP):	1430
Afmetingen (l x bx h): 584	x 365 x 407 mm	584 x 365 x 446 mm	680 x 440 x 470 mm
Gewicht: 11,4 kg 11,5 kg 18,4 kg	kg
Keurmerk/certificateen:	CE
	E4	TOMSUTERSURF	E9
		D-4122359	TOMSUTERSURF

INSTRUCTIE

Als de omgevingstemperatuur boven +32^ (+90^) is, kan de minimumtemperatuur nicht worden bereikt.

De koelkring bevat R134a.

Bevat gefluoreerde broeikasgassen

Hermetisch afgesloten apparatus
