| Caractéristique | Détails |
|---|---|
| Type d'appareil | Frigo portable |
| Capacité | 60 litres |
| Source d'alimentation | 12/24 V DC et 220-240 V AC |
| Température de fonctionnement | Jusqu'à 20°C en dessous de la température ambiante |
| Poids | Environ 12 kg |
| Dimensions | Environ 60 x 39 x 41 cm |
| Utilisation | Idéal pour le camping, les pique-niques et les voyages en voiture |
| Entretien | Nettoyage régulier avec un chiffon humide, éviter les produits abrasifs |
| Sécurité | Ne pas exposer à l'eau, utiliser uniquement avec les tensions recommandées |
| Accessoires inclus | Câble d'alimentation 12V et 220V |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - MCF60 Mobicool
Téléchargez la notice de votre Frigo au format PDF gratuitement ! Retrouvez votre notice MCF60 - Mobicool et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MCF60 de la marque Mobicool.
MODE D'EMPLOI MCF60 Mobicool
Le fabricant décline toute responsabilité en cas de dommages provoqués par une utilisation non-conforme de l'appareil ou par des erreurs de manipulation.

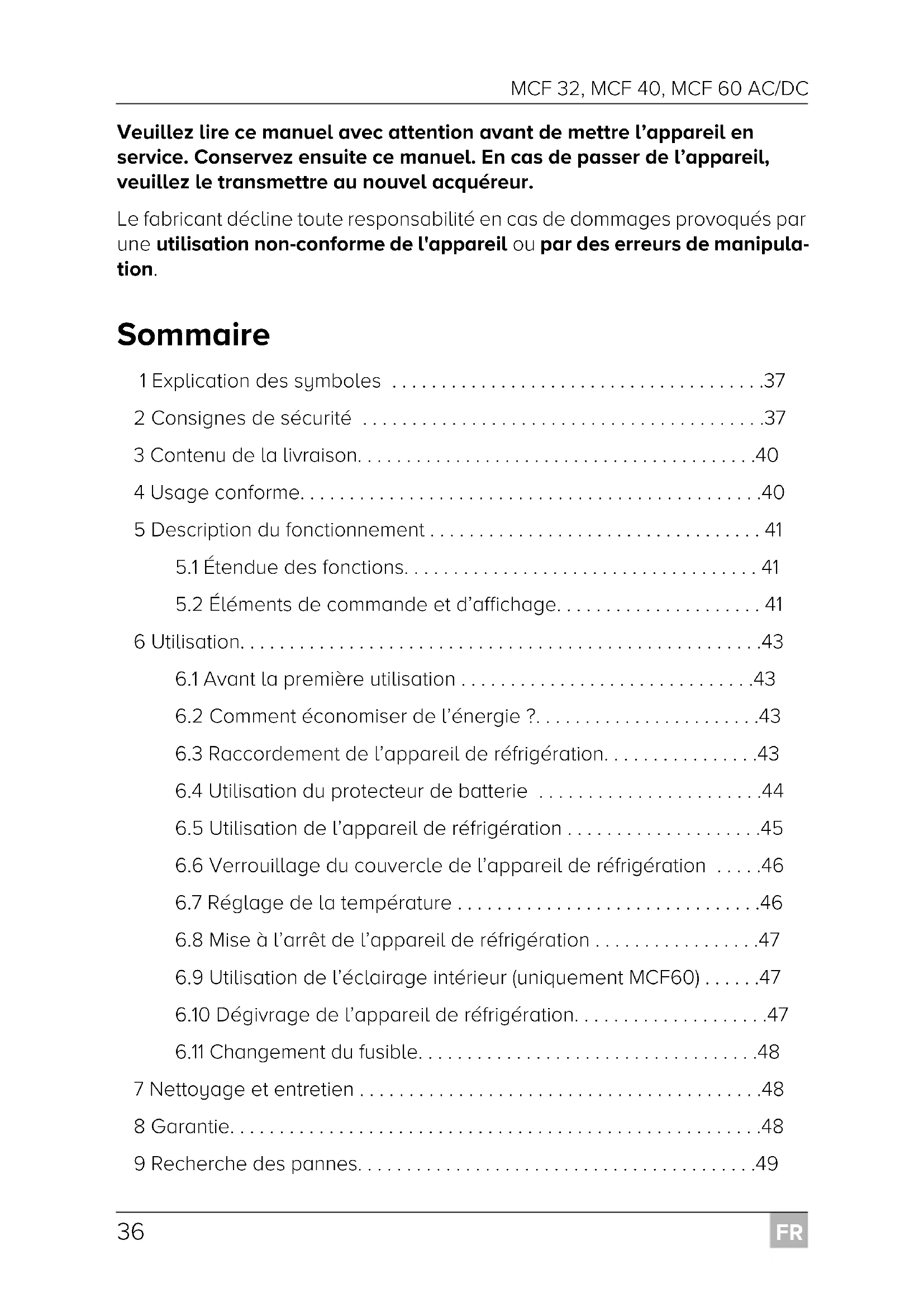

Sommaire
1 Explication des symboles 37 2 Consignes de sécurité 37 3 Contenu de la livraison 40 4 Usage conforme 40 5 Description du fonctionnement 41
5.1 Étendue des fonctions 41 5.2 Éléments de commande et d'affichage 41
6 Utilisation. 43
6.1 Avant la première utilisation 43 6.2 Comment économiser de l'énergie ? 43 6.3 Raccordement de l'appareil de réfrigération. 43 6.4 Utilisation du protecteur de batterie 44 6.5 Utilisation de l'appareil de réfrigération 45 6.6 Verrouillage du couvercle de l'appareil de réfrigération 46 6.7 Réglement de la température 46 6.8 Mise à l'arrêt de l'appareil de réfrigération 47 6.9 Utilisation de l'éclairage intérieur (uniquement MCF60) 47 6.10 Dégivrage de l'appareil de réfrigération. 47 6.11 Changement du fusible. 48
7 Nettoyage et entretien 48 8 Garantie. 48 9 Recherche des pannes. 49
10 Élimination. 50 11 Caractéristiques techniques 50
Avertissement!
Consigne de sécurité signalant une situation dangereuse qui peut entraîner la mort ou de graves blessures si elle n'est pas évitée.
Attention!
Consigne de sécurité signalant une situation dangereuse qui peut entraîner des blessures de gravité moyenne ou légère si elle n'est pas évitée.
Remarque signalant une situation qui peut entraîner des dommages matériels si elle n'est pas évitée.
Remarque
Informations complémentaires sur l'utilisation du produit.
Danger de mort par électrocution
- Si l'appareil présente des dégâts visibles, vous ne devez pas le mettre en service.
- Si le câble de raccordement de l'appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.
- Si le cable d'alimentation de ce dispositif de refroidissement est endommagé, il doit être remplace pour éviter tout danger.
- Seul un personnel qualifié est habilité à effectuer des réparations sur l'appareil. Toute réparation mal effectuée risque d'entrainer de graves dangers.
Risque d'incendie
Veillez à ne pas coincer ni endommager le cordon d'alimentation lors de la mise en place de l'appareil. - Ne placez pas de multiprises portables ou de blocs d'alimentation portables à l'arrêt de l'appareil.
Risques pour la santé
- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, s'ils sont sous surveillance ou ont reçu des instructions sur l'utilisation de l'appareil en toute sécurité et complètement les risques impliqués.
- Les enfants ne doivent pas jouer avec cet appareil.
- Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance.
- Les enfants âgés de 3 à 8 ans peuvent charger et décharger les appareils de réfrigération.
Risques d'explosion
- Ne stockez aucune substance explosive comme p. ex. des aérosols contenant des agents propulseurs dans l'appareil.
Danger de mort par électrocution
- Avant de mettre l'appareil en service, assurez-vous que la ligne d'alimentation électrique et la fiche sont sèches.
- Débranchez l'appareil du secteur
- Avant tout nettoyage et entretien
- après chaque utilisation
Risques pour la santé
- ée pour les aliments ou les médicaments que vous souhaitez refroidir.
- Les alimentés ne peuvent être conservés que dans leurs emballages originaux ou dans des recipients appropriés.
- Une ouverture prolongée de l'appareil de réfrigération peut entraîner une augmentation significative de la température dans les compartiments de l'appareil.
- Nettoyez régulièrement les surfaces qui entrent en contact avec les aliments, ainsi que les systèmes de drainage accessibles.
- Stockez la viande et le poisson crus dans des récipients appropriés afin qu’ils n’entrent pas en contact avec d’autres aliments qui se trouvent dans l’appareil ou ne risquent pas de couler dessus.
- Si l'appareil reste vide pendant une longue période :
- Éteignez l'appareil.
- Dégivrez l'appareil.
- Nettoyez et séchez l'appareil.
- Laissez la porte ouverte pour éviter la formation de moisissures à l'intérieur de l'appareil.
Avis! risque d'endommagement
- Comparez la tension indiquée sur la plaque signalétique avec l'alimentation électrique dont vous disposez.
- Branchez l'appareil uniquement comme indiqué ci-dessous : - avec le câble de raccordement CC sur une prise CC du véhicule
- ou avec le cable de raccordement CA au secteur à courant alternatif
- Ne tirez jamais sur le câble de raccordement pour sortir la fiche de la prise.
- Si la glacière est raccordée à la prise CC : débranchez de la batterie la glacière et les autres consommateurs d'énergie avant de raccorder un chargeur rapide.
- Si la glacière est raccordée à la prise CC : débranchez ou éteignez la glacière lorsque vous éteignez le moteur. Dans le cas contraire, il se pourrait que la batterie se décharge.
- N'utilisez pas la glacière pour le transport de produits corrosifs ou de solvants.
- lation exigent une procédure de retraitement particulière. Une fois que vous ne l'utilisez plus, recyclez l'appareil de manière conforme.
- N'utilisez aucun appareil électrique dans la glacière, sauf si les appareils sont recommandés par le fabricant pour cet usage.
- Ne placez pas l'appareil près de flammes ou d'autres sources de chaleur (chauffage, rayons solaires, réchauds à gaz, etc.).
En toutes circonstances, maintenir une zone de ventilation de 50 mm minimum autour du dispositif de réfrigération. Cette zone de ventilation doit rester libre de tout objet susceptible de réduire le flux d'air acheminé vers les composants réfrigérants. Ne placez pas le dispositif de réfrigération dans des zones ou à l'intérieur de boîtiers clos dans lesquels l'air ne peut circuler pas ou trop peu.
Assurez-vous que les fentes de ventilation ne sont pas recouvertes. - Ne pas remplir le bac interieur de substances liquides ou de glace. - Ne plongez jamais l'appareil dans l'eau. - Tenez l'appareil et les câbles à l'abri de la chaleur et de l'humidité.
Quantité description
1 Glacières à compression 1 Câble de raccordement au courant continu 1 Câble de raccordement au courant alternatif 1 Notice d'utilisation
4 Usage con
La glacière à compresseur est conçue pour la réfrigération et la condensation d'aliments. La glacière à compresseur peut également être utilisée sur des bateaux.
La glacière à compresseur est conçue pour fonctionner sur une prise d'alimentation CC des véhicules, bateaux ou camping-cars ou sur réseau alternatif.
L'appareil de réfrigération est donc pour le camping. L'appareil ne doit pas être exposé à la pluie.
5 Description du fonctionnement
L'appareil de réfrigération permet de réfrigérer, de tenir au frais ou de congeler des produits.
La réfrigération est assurée par un circuit de refroidissement à compresseur qui nécessite peu d'entretien. L'isolation en mousse en place et le compresseur compact garantissent une réfrigération optimale.
L'appareil de réfrigération convient pour une utilisation mobile.
En cas d'utilisation sur bateaux, l'appareil de réfrigération peut supporter un angle de gîte permanent de.
5.1 Étendue des fonctions
- Le protecteur de batterie à trois niveaux pour protéger la batterie du véhicule s'éteint automatiquement si la tension de la batterie est faible.
- Affichage avec indicateur de température
- Réglage de la température : Avec deux touches par pas de 1°C (et de 2°F)
5.2 Éléments de commande et d'affichage
Loquet pour couvercle : fig. 1 1, page 3
Panneau de commande (fig. 2, page 3)
Repère description explication
1 ON
OFF
Permet de mettre en marche ou d'arrêter l'appareil de réfrigération en appuyant une à deux secondes sur la touche
| Repère Description | Explication | |
| 2 POWER Indication d'état | ||
| La LED s'allume en vert : | Le comprésseur est en marche | |
| La LED s'allume en orange : | Le comprésseur est arrêté | |
| La LED clignote en orange : | Affichage étant automatiquement en raison de la faible tension de la batte-rie | |
| 3 ERROR La LED clignote en rouge : | L'appareil de réfrigération est allumé mais n'est pas prét à fonctionner | |
| 4 SET Sélection du mode de saisie - Réglage de température - Affichage en Celsius ou Fahrenheit - Réglage du protecteur de batterie | ||
| 5 - Écran, affiche les valeurs | ||
| 6 « + » Une pression sur cette touche augmente la valeur de saisie | ||
| 7 « - » Une pression sur cette touche diminue la valeur de saisie | ||
| 8 • | Uniquement MCF60 : Si cela est affchéé, l'éclai-rage interieur est allumé. | |
Connecteurs (fig. 3, page 4)
| Repère Description |
| 1 Prise de courant alternatif |
| 2 Porte-fusible |
| 3 Cache de la prise de courant alternatif |
| 4 Cache de la prise de courant continu |
| 5 Prise de courant continu |
Remarque
Avant de mettre en service votre nouveau appareil de réfrigération, vous devez, pour des raisons d'hygiène, le nettoyer à l'intérieur et à l'extérieur à l'aide d'un tissu humide (voir aussi chapitre « Nettoyage et entretien », page 48).
Sélection des unités de température
Pour l'affichage de la température, vous pouvez choisir entre les valeurs en °Celsius ou en °Fahrenheit. Procédez comme suit :
Mettez en marche l'appareil de réfrigération. Appuyez deux fois sur la touche « SET ». Sélectionnez Celsius ou Fahrenheit à l'aide des touches « + » ou « - ». L'écran affiche l'unité de température sélectionnée pendant quelques secondes. L'écran clignote plusieurs fois avant de revenir à l'affichage de la température actuelle.
6.2 Comment économiser de l'énergie?
- Choisissez un emplacement bien aéré et à l'abri du soleil.
- Laissez refroidir les aliments chauds avant de les déposer dans la glacière.
- Ne pas ouvrir la glacière plus souvent que nécessaire.
- Ne laissez pas la glacière ouverte plus longtemps que nécessaire.
- Dégivrez l'appareil de réfrigération dès qu'une couche de glace s'est formée.
- Évitez les basses températures inutiles.
6.3 Raccordement de l'appareil de réfrigération
L'appareil de réfrigération peut être branché sur une tension continue ou sur une tension alternative.
Avis! risque de dommages!
Débranchez l'appareil de réfrigération et les autres consommateurs d'énergie de la batterie du véhicule avant de recharger la batterie du véhicule avec un chargeur rapide. Les surtensions peuvent endommager l'électronique de l'appareil de réfrigération.
Pour des raisons de sécurité, l'appareil de réfrigération est équipé d'un système électronique pour empêcher l'inversion de polarité. Cela protège l'appareil de réfrigération contre un court-circuit lors de la connexion à une batterie.
Branchez le câble de raccordement au courant continu sur la douille de tension continue et raccordez-le à la prise de courant continu ou...... branchez le câble de raccordement au courant alternatif sur la douille de tension alternative et raccordez-le à un réseau alternatif. Fermez les caches des prises non utilisées pour éviter tout contact accidentel avec les prises. Cela empêche également la poussière, l'eau et les saletés d'entrée dans la prise.
6.4 Utilisation du protecteur de batterie
L'appareil de réfrigération estquipé dunprotecteur de batterie qui protège la batterie de votre véhicule, afin qu'elle ne se décharge pas excessivement lorsquel'appareil de réfrigération est raccordé au courant continu.
Si l'appareil de réfrigeration est mis en marche alors que l'allumage du véhicule est éteint, il s'arrête automatiquement dès que la tension d'alimentation descend en dessous d'une valeur régulable. L'appareil de réfrigeration se remet en marche dès que la batterie du véhicule est rechargée et que la tension de rallumage est atteinte.
Avis! risque de dommages!
En cas d'extinction par le protecteur de batterie, la batterie du véhicule n'est plus complètement chargée. Évitez les démarrages répétés ou l'utilisation de consommateurs d'énergie sans phases de charge plus longues. Veillez à recharger la batterie du véhicule.
En mode « HIGH », le protecteur de batterie se met en marche plus rapidement qu'en mode « LOW » ou « MED » (voir tableau suivant).
| Mode protecteur de batterie | LOW | MED | HIGH |
| Tension d'arrêt à 12 V | 10,1 V 11,4 V 11,8 V | ||
| Tension de redémarrage à 12 V | 11,1 V 12,2 V 12,6 V | ||
| Tension d'arrêt à 24 V | 21,5 V 24,1 V 24,6 V | ||
| Tension de redémarrage à 24 V | 23,0 V 25,3 V 26,2 V | ||
Procédez de la manière suivante pour sélectionner le mode du protecteur de batterie :
Mettez en marche l'appareil de réfrigération. Appuyez trois fois sur la touche « SET ». Sélectionnez le mode du protecteur de batterie à l'aide des touches « + » ou « - ». L'écran affiche le mode sélectionné pendant quelques secondes. L'écran clignote plusieurs fois avant de revenir à l'affichage de la température actuelle.
Remarque
Lorsque l'appareil de réfrigération est alimenté par la batterie du véhicule, réglez le protecteur de batterie sur le mode « HIGH ». Si l'appareil de réfrigération est raccordé à une batterie d'alimentation, le mode « LOW » suffit.
Avis! risque de surchauffe!
Garantissez en permanence une ventilation suffisante pour que la chaleur générée pendant le fonctionnement puisse se dissiper. Assurez-vous que les fentes d'aération ne sont pas recouvertes. Veillez à ce que l'appareil de réfrigération se trouve à une distance suffisante des murs ou des objets, de sorte que l'air puisse circuler.
Placez l'appareil de réfrigération sur une surface stable.
Remarque
Placez l'appareil de réfrigération comme indiqué (fig. 1, page 3). Si l'appareil de réfrigération est utilisé dans une autre position, l'appareil risque d'être endommagé.
Raccordez l'appareil de réfrigération, voir chapitre « Raccordement de l'appareil de réfrigération », page 43.
Avis! risque de températures trop basses!
Veillez à ne déposer dans l'appareil de réfrigération que des objets ou des aliments qui peuvent être réfrigérés à la température sélectionnée.
Appuyez pendant une à deux secondes sur la touche « ON/OFF »
La LED POWER s'allume.
L'écran s'allume et indique la température de refroidissement actuelle.
Remarque
La température affichée est celle du milieu de l'intérieur. Ailleurs, les températures peuvent s'éloigner de cette température.
L'appareil de réfrigération commence par la réfrigération du compartiment intérieur.
Remarque
Lorsque vous utilisez la batterie, l'écran s'éteint automatiquement si la tension de la batterie est faible. La LED « POWER » clignote en orange.
6.6 Verrouillage du couvercle de l'appareil de réfrigération
Tirez le loquet (fig. 1, page 3) et fermez le couvercle.
Relâchez le loquet. Le loquet s'enclenche en place de manière audible et bloque le couvercle de l'appareil de réfrigération.
6.7 Réglement de la température
Appuyez une fois sur la touche « SET »
Sélectionnez la température de refroidissement à l'aide des touches « + » ou « - ». L'écran affiche la température de réfrigération pendant quelques secondes. L'affichage clignote plusieurs fois, puis la température actuelle est à nouveau affichée.
6.8 Mise à l'arrêt de l'appareil de réfrigération
Videz l'appareil de réfrigération. Éteignez l'appareil de réfrigération. Débranchez le câble de raccordement.
Lorsque vous ne pouvez pas utiliser l'appareil de réfrigération pendant une période prolongée:
Laissez le couvercle légèrement ouvert. Vous évitez ainsi la formation d'odeurs.
6.9 Utilisation de l'éclairage intérieur (uniquement MCF60)
Veillez à ce que l'écran indique la température réelle. Appuyez sur la touche «-» pour allumer l'éclairage intérieur.
Appuyez à nouveau sur la touche « - » pour éteindre l'éclairage intérieur. Le point noir (fig. 2 8, page 3) dans le coin en haut à gauche de l'écran indique si l'éclairage intérieur est allumé ou éteint.
Remarque
L'éclairage intérieur s'éteint automatiquement au bout de trente minutes.
6.10 Dégivrage de l'appareil de réfrigération
L'humidité de l'air peut se condenser sous forme de givre au niveau de l'évaporateur ou à l'intérieur de l'appareil de réfrigération. Cela diminue la puissance frigorifique. Veillez donc à dégivrer l'appareil de réfrigération à temps.
Avis! risque de dommages!
N'utilisez jamais d'outils durs ou pointus pour enlever la glace ou pour décoincer les objets pris dans la glace.
Procédez de la manière suivante pour dégivrer l'appareil de réfrigération :
Sortez le contenu de l'appareil de réfrigération. Placez-les éventuellement dans un autre réfrigérateur pour qu'ils restent froids. Mettez l'appareil de réfrigération à l'arrêt. Laissez le couvercle ouvert. Essuyez l'eau de dégivrage.
6.11 Changement du fusible
Remplacez le fusible (8 A 32 V) comme indiqué (fig. 4, page 4).
Avis! risque d'endommagement!
- Ne nettoyez jamais la glacière à l'eau courante et ne la plongez pas non plus dans l'eau.
- N'utilisez pour le nettoyage ni produits abrasifs ni objets durs qui pourraient endommager la glacière.
Nettoyez de temps à autre l'appareil à l'intérieur et à l'extérieur avec un chiffon humide. Assurez-vous que les ouvertures d'aération et de ventilation de l'appareil ne sont pas encombrées de saletés ou de poussières, pour que la chaleur générée par le fonctionnement soit évacuée et que l'appareil ne soit pas endommagé.
8 Garantie
Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir domestic.com/dealer) ou à votre revendeur spécialisé.
Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie :
- une copie de la facture avec la date d'achat,
- le motif de la réclamation ou une description du dysfonctionnement.
Dysfonctionnement cause possible solution proposée
| L'appareil de réfrigération ne fonctionne pas, la LED « POWER » n'est pas allumée. | La prise de courant continu de votre vehicule n'est pas sous tension. | Dans la plupart des vehicules, le contact doit être mis pour que la prise de courant continu soit sous tension. |
| L'appareil de réfrigération ne fonctionne pas (le connecteur est branché, la LED « POWER » est allumée). | Compresseur défec-tueux. | La réparation doit être effectuee unique-ment par un service après-vente agréé. |
| L'appareil de réfrigération ne fonctionne pas (le connecteur est branché, la LED « POWER » clignote en orange, l'écran est éteint). | La tension de la batterie du vehicule est trop faible. | Contrôlez la batterie du vehicule et char-gez-la si nécessaire. |
| En cas d'utilisation sur la prise de courant continu : L'allumage est en marche, l'appareil de réfrigération ne fonctionne pas et la LED « POWER » n'est pas allumée. | La prise de courant continu est sale. Ceci entraîne un mauvais contact électrique. | Si le connecteur de votre apparéil de réfri-gération devient très chaud lorsqu'il est branché sur la prise de courant continu, c'est que la prise de courant continu doit être nettoyée ou que le connecteur n'est pas bien monté. |
| Le fusible de sécurité de la prise CC a sauté. | Remplacez le fusible (8 A) de la prise CC, voir chapitre « Changement du fusible», page 48. | |
| Le fusible du vehicule a sauté. | Remplacez le fusible de la prise de courant continu du vehicule (habituelles 15 A). Veuillez vous reférer au manuel d'utilisation de votre vehicule. | |
| Un message d'erreur s'affiche (p. ex. « Err1 ») et l'appareil de réfrigération ne réfrigère pas. | Un dysfonctionnement interne a arrêté l'appa-reil de réfrigération. | La réparation doit être effectuee unique-ment par un service après-vente agréé. |
10 Élimination
Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.
Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.
11 Caractéristiques techniques
| MCF32 AC/DC MCF40 AC/DC MCF60 AC/DC | |||
| Tension de raccordement : | 12/24 V=100 - 240 V~, 50/60 Hz | ||
| Puisance absorbee : | 4 A (12 V=)2 A (24 V=)1,0 - 0,4 A (100 - 240 V~) | 6 A (12 V=)3 A (24 V=) | |
| Puisance frigorifique : +10 °C à -10 °C(+50 °F à +14 °F) | |||
| Catégorie : Catégorie 1 | (réfrigérateur avec un ou plusieurs compartments de rangement pour aliments frais) | ||
| Capacité brute : | 32,5 l | 40 l | 60 l |
| Capacité utilisable : | 31,0 l | 38 l | 58 l |
| Classe d'efficacité énergétique : | A+ | ||
| Énergie absorbée : | 83 kWh/an | 102 kWh/an | 98 kWh/an |
| Classe climatique : | N | ||
| Température ambiente : | +16 °C à +32 °C | ||
| Émissions sonores : | 49 dB(A) | ||
| Quantité de réfrigérant : | 40 g | 42 g | 58 g |
| Équivalent CO2: | 0,057 t | 0,060 t | 0,083 t |
| Potentiel d'effet de serre (GWP): | 1430 | ||
| Dimensions (L x L x h): 584 x 365 x 407 mm | 584 x 365 x 446 mm | 680 x 440 x 470 mm | |
| Poids: | 11,4 kg | 11,5 kg | 18,4 kg |
| Contrôle/certificats: | CE | ||
| E4 TOMMARS GCS D14550H | E9 TOMMARS GCS D14550H | ||
Remarque
Si la température ambience est supérieure à + 32 °C (+ 90 °F), la température minimale ne peut être atteinte.
Le circuit frigorifique contient du R134a.
Contient des gaz à effet de serre fluorés
Equipement hermétiquement scellé
