Type product	Elektrisch spuitpistool
Merk	Meister Craft
Model	FP80M
Voeding	220-240 V ~ 50 Hz
Nominaal vermogen	80 W
Maximaal debiet	280 g/min
Max. druk	140 bar
Tankinhoud	800 ml
Meegeleverde spuitdoppen	0,5 mm en 0,8 mm
Spuitdopverlenger	Ja, inbegrepen
Viscositeitsbeker	Inbegrepen
Kabellengte	250 cm
Gewicht	1,5 kg
Debietinstelling	Draaiknop
Type compatibele verven	Watergedragen, olie, latex, alkyd, vernis
Gehoorbescherming	Aanbevolen (draag gehoorbescherming)
Veiligheidsbril	Verplicht
Ademmasker	Aanbevolen
Onderhoud	Reinigen na elk gebruik; openingen oliën
Garantie	Onder voorbehoud van de voorwaarden van de fabrikant

Veelgestelde vragen - FP80M Meister Craft

Hoe verdun ik de verf voor gebruik met de FP80M?

Gebruik de meegeleverde viscositeitsbeker. Vul deze met verf en meet de stroomtijd. De aanbevolen waarden variëren per verfsoort (bijv. 24-28 seconden voor synthetische verven). Als de tijd te lang is, voeg dan een geschikt verdunningsmiddel toe en herhaal de test.

Welke spuitdop gebruiken voor dikke verven?

Gebruik voor dikke, zware latexverf de spuitdop van 0,8 mm. De spuitdop van 0,5 mm (fabrieksmatig gemonteerd) is geschikt voor de meeste binnen- en buitenverven.

Hoe reinig ik het pistool na gebruik?

Leeg de tank, spoel deze met verdunningsmiddel en spuit vervolgens met verdunningsmiddel tot het er helder uitkomt. Reinig de aanzuigbuis, het filter en de spuitdop met verdunningsmiddel. Doe een paar druppels naaimachineolie in de openingen en laat het kort draaien.

Wat te doen als het spuiten onregelmatig is?

Controleer de viscositeit van de verf: deze is mogelijk te dik. Probeer de druk te verhogen met de draaiknop. Als dat niet helpt, verdun de verf. Zorg er ook voor dat de spuitdop niet verstopt is.

Kan ik brandbare oplosmiddelen met dit apparaat gebruiken?

Nee, spuit nooit brandbare vloeistoffen. Dit levert brand- of explosiegevaar op. Gebruik alleen producten die door de fabrikant worden aanbevolen.

Hoe stel ik de spuitdruk in?

Draai de draaiknop (2) naar rechts om de druk te verhogen, naar links om te verlagen. Doe een proef op een testoppervlak om de optimale instelling te vinden.

Wat is de ideale afstand tussen de spuitdop en het oppervlak?

Houd een afstand van 20 tot 30 cm aan tussen de spuitdop en het te schilderen oppervlak. Spuit in regelmatige bewegingen van links naar rechts of van boven naar beneden, terwijl u het pistool verticaal houdt.

Wat te doen als de spuitdop verstopt is?

Gebruik de meegeleverde reinigingsnaald (11) om de opening van de spuitdop voorzichtig te ontstoppen. Haal altijd de stekker uit het stopcontact voordat u gaat reinigen.

Is het apparaat geschikt voor verven met vaste deeltjes?

Nee, gebruik geen verven die vezels, metaaldeeltjes, asbest of andere vaste stoffen bevatten. Dit kan de spuitdop verstoppen en het apparaat beschadigen.

Hoe onderhoud ik de motor en voorkom ik oververhitting?

Zorg ervoor dat de ventilatiesleuven altijd schoon en vrij zijn. Reinig de behuizing met een zachte, vochtige doek (geen oplosmiddelen). Bedek het apparaat niet tijdens gebruik.

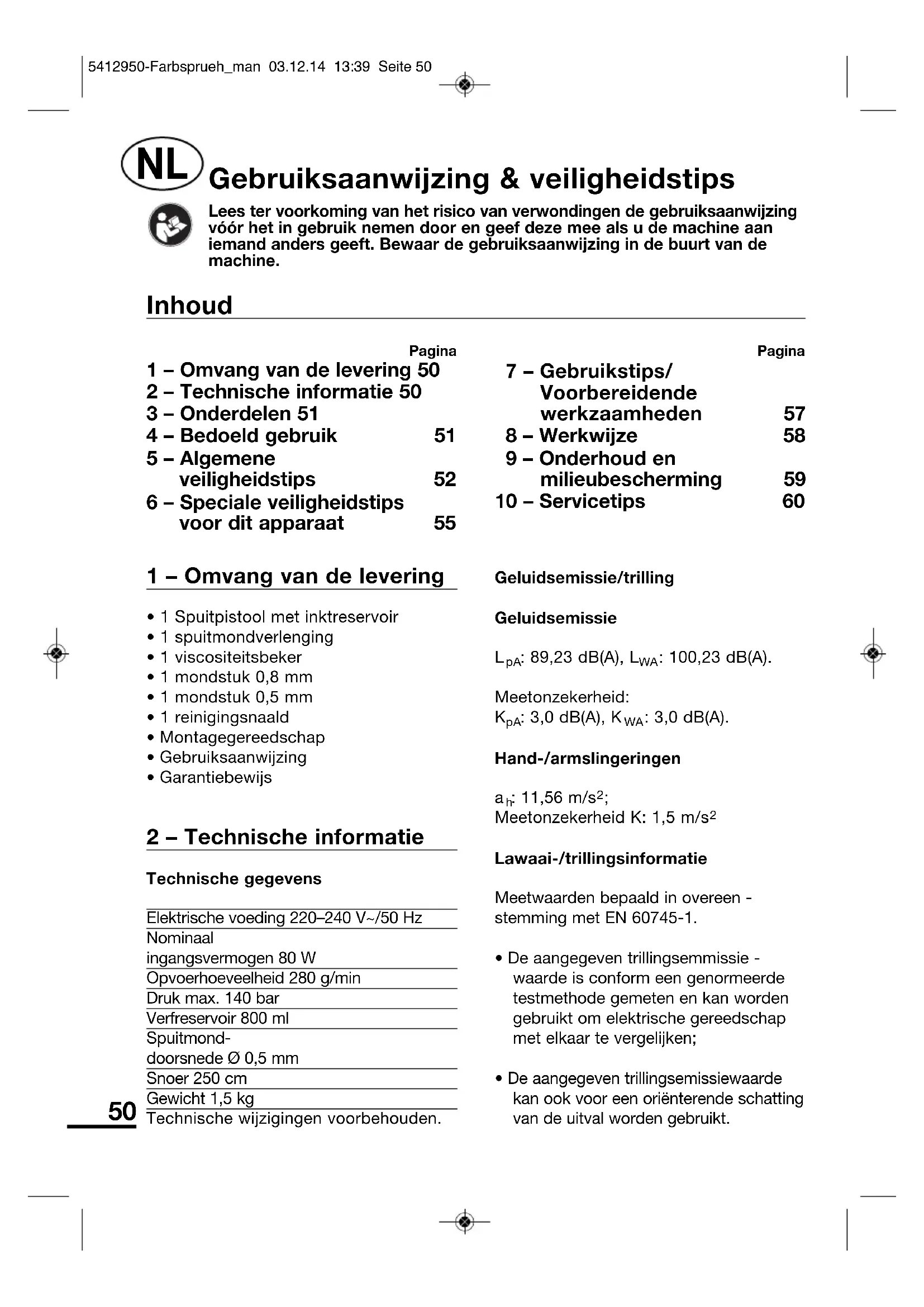

GEBRUIKSAANWIJZING FP80M Meister Craft

Gebruiksaanwijzing & veiligheidstips

Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzing vór het in gebruik nemen door en geef deze mee als u de machine aan iemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van de machine.

Inhoud

1 - Omvang van de levering 50
2 - Technische informatatie 50
3 - Onderdelen 51
4 - Bedoeld gebruik	51
5 - Algemeneveiligheidstips	52
6 - Speciale veiligheidstipsvoor dit apparaat	55

Pagina

7 - Gebruikstips/ Voorbereidende werkzaamheden 57

8-Werkwijze 58

9 - Onderhoud en milieuubescherming 59

10-Servicetips 60

1 - Omvang van de levering

• 1 Spuiptpistool met inktreservoir
• 1 spuitmondverlenging
  1 viscositeitsbeker
  1 mondstuk 0,8 mm
  1 mondstuk 0,5 mm
• 1 reinigingsnaald
  Montagegereedschap
• Gebruiksaanwijzing
• Garantiebewijs

2 - Technische informatie

Technische gegevens

Elektrische voeding 220-240 V~/50 Hz

Nominaal

ingangsvermogen 80 W

Opvoerhoeveelheid 280 g/min

Druk max. 140 bar

Verfreservoir 800 ml

Spuitmond- doorsnede ∅ 0,5 mm

Snoer 250 cm

Gewicht 1,5 kg

Technische wijzigingen voorbehonden.

Geluidsemissie/trilling

Geluidsemissie

Lawaai-/trillingsinformatie

Meetwaarden bepaald in overeen - stemming met EN 60745-1.

• De aangegeven trillingsemmissie - waarde is conform een genormeerde testmethode gemeten en kan worden gebrukt om elektrische gereedschap met elkaar te vergelijkken;
• De aangegeven trillingsemissiewaarde kan ook voor een orienterende schatting van de uitval worden gezruikt.

OPGELET! De trillings emissie - waarde kanijdens het daad - werkelijkke gebruik van het elektrische gereedschap afwijken van de aan - gegeven waarde; dit is nl. afhankelijk van de wijze waarop het elektrische gereedschap worden gebruikt.

Er moeten veiligheidsmaatregelen ter bescherming van de gebruiker vastgelegd worden. Hierbij geleurt de inschatting van de nadelige invloed rekening houdend met de feitelijke gebruiksomstandigheden. (Daarbij moet rekening gehonden worden met alle fases van de bedrijfscyclus, d.w.z. ook de periodes waarin het elektrtogereedschap uitgeschakeld is en de periodes waarin het weliswaar ingeschakeld is, maar zonder belasting draait.)

OPGELET! Een zekere geluidshinder door dit apparaat is onvermijdhaar. Plankaarom lawaaintensieve werkzaamheden op toegestane en waarvoor geschikte tijdstempen. Houd u desnoods aan rusttijden en beperk de arbeidsduur tot hetoodzakelijkste.

OPGELET! De inwerking van lawaai kan gehoorschadeveroorzaken. Werkkaarom uitsluitend met passende gehoorbescherming. Personen die zich in de omgeving bevinden,要去enaarom eveneens passende gehoorbescherming dragen.

3 - Onderdelen

1 Motorhuis
2 Controleknop
3 Schakelaar 'Aan/uit'
4 Handgreep
5 Inktreservoir
6 Aanzuigbuis met filter

7 Reservoirafdekking

8 Sproeier 0,8 mm
9 Viscositeitsbeker

10 Sproeierverlenging
11 Reinigingsnaald
12 Sproeier 0,5 mm
13 Montagegereedschap
14 Ventiel

4 - Bedoeld gebruik

Voor het opspuiten van materialen op oplosmiddel- en waterbasis in airless-techniek geschikt; hiertoe behoren verfsoorten op latex-, olie- en alkydbasis. Neem de gegevens van de fabrikant in acht. Alle andere toepassingen zijnuitdrukkelijk verboden.

Dit apparaat is nicht geschikt om door personen (inclusief kinderen) met beperkte fysieke, motorische of mentale vaardigheden of met een gebrek aan ervaring en/of kennis gebruikt te worden, tenzij onder toezicht van een voor hun verilgheid verantwoordelijk persoon of tenzij ze instructies krogen over hoe het apparaat gebruikt moet worden. Kinderen mogen in geen geval met het apparaat spelen.

Dit apparaat is alleen voor gebruik in huishoudelijktoepassingen bestemd.

Niet-reglementair gebruik

Alle toepassingen met het apparaat die Niet in het hoofdstuk 'Reglementair gebruik' vermeld worden, gelden als Niet-reglementair gebruik.

Toepassingen waarvoor het elektrogereedschap Niet voorzien is, hunnen gevaarlijke situatuies en letselsveroorzaken. Gebruik geen toebehoren die Niet special voor dit elektro - gereedschap voorzien zijn.

De möglichkeid om het accessoire op het elektrogereedschap te bevestigen, garandeert geen veilig gebruik.

Er bestaat verwondingsgevaar. Voor alle waaruit voortvloeije zaakschade zoals persoonlijke schade die het gevolg is van verkeerd gebruik is alleen de gebruiker van het apparaat aansprakelijk.

Bij gebruik van andere resp. Nietoriginele onderdelen aan de machine verwalt de garantie van de fabrikant.

Restrisico's:

De gebruiksaanwijzing bij dit elektrogereedschap bevat uitgebrende instructies om veilig te werken. Toch draagt ieder elektrogereedschap bepaalde restrisico's in zich, die ook door de aanwezige verilgheids - voorzieningen Niet volledig uitgesloten kennen worden. Bedien elektro - gereedschap waarom.altijd met denodige voorzichtigheid.

Restrisico's kuren bijvoorbeeld zijn:

• Aanraken van roterende delen of inzetgereedschap.
• Verwonding door in het rond vliegende werkstukken of delen van werkstukken.
• Brandgevaar bij onvoldoende ventilatie van de motor.
• Gehoorschade bij werken zonder gehoorbescherming.

Veilig werken hangt ook af van de mate waarin het bedieningspersoneel vertrouwd is met het respectievelijke elektrtogereedschap! Overeenkomstige machinekennis en omzichtig handelen

tijdens het werk helpen bestaande restrisico's te verminderen.

WAARSCHUWING! Dit elektrogereedschap wekt tijdens het gebruik een elektromagnetisch veld op. Dit veld kan in bepaalde omstandigheden de werkking van actieve of passieve medische implantaten nadelig beinvloeden. Om het risico van ernstige of dodelijkke verwondingen te beperken, raden wij personen met medische implantaten aan hun arts en de fabrikant van het medische implantaat advies te vragen, voor het elektrogereedschap gebruikt worden.

5 - Algemene verilgheidstips voor de omgang met elektrisch gereedschap

LET OP! Lees alle veiligheids - voorschriften en aanwijzingen. Wanneer de volgende voorschriften nicht in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar deze veiligheids voorschriften en aanwijzingen goed voor later gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereed -schappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1 Werkomgeving

a Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.

b Werk met het gereedschap nicht in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereed - schappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
c Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschapuit de buurt. Wanneru wordt afgeleid, kunt u de controle over het gereedschap verliezen.

a De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
c Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d Gebruik de kabel Niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en

bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

e Wanner u buitenshuis met elektrisch gereedschap werkt, dient u allen verlangkabels te gebruiken die voor gebruik buitenshuis zich goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlangkabel beperkt het risico van een elektrische schok.

f Als het gebruik van het elektrisch gereedschap in een vochtige omgeving onvermijdhaar is, gebruikt u een aardlekschakelaar. Dit beperkt het risico van een elektrische schok.

3 Veiligheid van Personen

a Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap Niet wonneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
b Draag persoonlijke beschemende uitrusting en.altijd een veiligheids -bril. Het gebruik van beschemende uitrusting, zoals een stofmasker, slipvaste schoenen, een veiligheids -helm of gehoorbescheming, afhankelijk van de werkomgeving, verminder het verwondingsgevaar.
c Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschapuitgeschakeld is voordat u het op de stroom -voorziening of de accu aansluit en voordat u het oppakt of draagt. Als u

bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of als u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e Overschat uzelf nicht. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situatuies beter onder controle honden.
f Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden konnen door bewegende delen worden meegenomen.
gHoud handgrepen droog, schoon en vrij van olie en vet. Vettige, olie -achtige handgrepen zijn glibberig en leiden tot het verlies van de controle.
h Wanner stofafzugings- of stofopvangvoorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze+zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof.
4 Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen
a Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoor bestemde elektrische

gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b Gebruik geen elektrisch gereed -schap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en要去 worden gerepareerd.
c Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglect. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.
d Bewaar Niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er net mee vertrouwd zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gevaarlijk wonneer deze door onervaren Personen worden gebruikt.
e Verzorg het gereedschap zorgvuldig. Controller en bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd�n dat de werking van het gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor het gebruik repareren.Veel ongevallen hebben hun oorzaak in slecht onderhoden elektrische gereedschappen.
f Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en zichn gemakkelijker te geleiden.

g Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen en zoals voor dit speciale gereed schaps type voorgeschreven. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereed -schappen voor andere dan de voorziene toepassenen kan tot gevaarlijke situatuies leiden.

5 Service

a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat deeiligheid van het gereedschap in stand blijft.

6 - Speciale verilgheidstips voor dit apparaat

• Richt de spuitstraal Niet op mensen of dieren! Raadpleeg in geval van verwondingen onmiddelijk een geschikte specialist.
  Zet het lege spuitpistol Niet in Werking.Druk kan tot verwondingen van mensen of dieren leiden.
• Blokveer de spuitmond van het spuitpistool nooit met uw lichaam of lichaamsdelen. De hoge uitgangsdruk zou tot pijnlijke verwondingen+kennen leiden.

• Laat verf in het pistool of in het reservoir nooit opdrogen! Opgedroogde vermesten schaden de werkking van de spuitmond en hierdoor kan de aanspraak op garantiekommen te verwallen.

• Gebruik nooit met vaste stoffen belaste vloeistoffen met dit apparaat, zoals vloeistoffen met een hoog verzel- of deeltjesgehalte, metaalverf, brand vertra gende verf of vloeistoffen met asbestdeeltjes.

• Gebruik geenlicht ontvlambare vloeistoffen. Let alkijd op een voldoende geventileerde omgeving! Neem alkijd de door de fabrikant bijgevoegde bijsluiter van de gebruekte materialen in acht!
• Gebruik het spuitpistol nicht buiten gesloten ruimten in de regen!

Bij gebruik van het spuitpistol moet u een ademmasker, een veiligheidsbril en oorbeschemers dragen.
Bij een onderbreking of na afloop van het werk要去 het apparaat van het stroomnet losgekoppeld worden om een onopzettelijk inschakelen te voorkomen.
- Gebruik uitsluitend een drieaderig verlengsnoer!
- Sluit het apparaat alkijd alleen met de driepolige geaarde stekker op het stroomnet of op een verlengsnoer aan.
- Bewaar het apparaat buiten het bereik van kinderen!
Haal het apparaat nicht zich uit elkaar! Gevaar voor letsel!
Tijdens het spuiten moet het apparaat zoveel möglichk horizontally gehonden worden om het uitlopen van de spuivloeistof te voorkomen! Als vloeistoffen in contact komen met

interne kabels en contacten, kan dit tot elektrische schokken leiden!

• Na gebruik moet het apparaat grondig gereinigd worden. Smeer het apparaat na gebruik met olie in om een goede toestand van het apparaat te garanderen.
  Dompel het apparaat nooit in water of andere vloeistoffen onder.
• Voorkom dat de spuitstraal met uw lichaam in aanraking komt!
• Gebruik alsijd de door de fabrikant aanbevolen extra of aanvullende onderdelen om het risico van verwondingen zoveel möglichukt te sluiten.
• Als het netsnoor worden beschadigd,要去 het door de fabrikant of zich klantenservicevertegenwoordiger worden verrangen om gezaren te voorkomen.

Voor veilig werken

• Houd uw werkplek alsijd schoon. Onderdelen die in het directe werkbereik rondslingeren of in de weg staan, vormen een veiligheids - risico.
  Zorg voor een veilige werkomgeving! Stel elektrische apparaten nooit aan overmatig vocht of regenbloot. Houd uwwerkplek altijd droog! Gebruik elektrische apparaten nooit opplaatsen waar ontploffingsgevaar kan heersen.

• Voorkom het gevaar van elektrische schokken! Voorkom zoveel möglich direct lichaamscontact met geaarde oppervlakken, bijv. leidingen, koelkasten, verwarmingstoestellen.

• Wordt het gereedschap Niet gebruikt, dan moet het op een droge, schone plek buiten het bereik van kinderen bewaard worden.

• Het gereedschap alsijd alleen voor het toepassingsgebied gebruiken waarvoort het ontworpen is.
• Tijdens het werkken alsijd op geschikte werkkleding met de juiste handbescherming en schoenen met antislipzolen letten.
• Draag het apparaat nooit aan het netsnoor. Trekijdens het loskoppelen van het apparaat van het stroomnet Niet aan de leiding, maar alttijd aan de stekker. Houd het netsnooruit de buurt van scherpe kanten, olie of hittebronnen.
  Zorg er tijdens het werken voor, dat u stevig staat en voldoende evenwicht heeft!
• Vór alle onderhouds- en reparatie -werk zaamheden of vór het verwangen van losse onderdelen moet het apparaat van het stroomnet losgekoppeld worden.
• Wordt het apparaat buiten gesloten ruimten gebruikt, dan moet een waarvoort bestem verlengsnoer gebruikt worden.
• Blijfijdens het werkken algid geconcentreerd! Gebruik uw gezonde verstand! Onderbreek de werkzaam - heden als u moe worden.
• Reparatiewerkzaamheden mogen alleen door een waarvoor gekwalificeerdvakbedrijfuitgevoerd worden. Tijdens het verrangen van losse onderden要去en uitsluitend originele onderden, of onderdelen die nadrukkelijk door

de fabrikant� aanbevolen, gebrukt worden om risicofactoren zoveel möglichkuit te sluiten.

• Sproei geenlicht ontvlambare vloeistoffen met het apparaat.
• Reinig het apparaat Niet met ontvlambare oplosmiddelen.

GEVAAR! Ontploffings- of ontvlammingsgevaar bij verf of verdunner! Verwondingen en zware schade zouden het gevolg kennen zich! Sluit elke vom van ontstekings - potentieel, zoals vonden, open vuur, aanstekers, sigaretten, zoveel möglichkuit.

GEVAAR! Verf en verdunner hebben bij inademen een toxische werking! een gevoel van duizeligheid, verschijnselen van bewusteloosheid of andere vergiftigingsverschijnselen kennen hiervan het gevolg zich!

GEVAAR! Trek nooit de stekker aan het snoer uit het stopcontact! Gevaar van een elektrische schok!

LET OP! Raadpleeg in geval van verwondingen onmiddelijk een geschikte specialist.

Veiligheidsidentificatie

De symbolen op de behuizing hebden de volgende betekenis:

Niet bij het huisvuil gooien!

Belangrijk! Gebruiks - aanwijzing in acht nemen!

Belangrijk! Adembescherming dragen!

Draag een veiligheidsbril.

Gehoorbescherming dragen

Vrijwillig kwaliteitskenmerk,geprüfte Sicherheit (gecontroleerde veiligheid)

Behuizing heeft een dubbele randaarding.

CE-markering (overeen - stemming met Europese veiligheidsnormen)

7 - Gebruikstips/ Voorbereidende werkzaamheden

LET OP! Eerst proefspuiten!

Na hetMMCn van de verf controeert u de sproinevel van het spuitpistool op een stuk oud papier om een gevoel voor het spuitpistool te krijgen. Let er altijd op, dat de afstand ten opzichte van het te bewerken oppervlak ongeveer 30 cm dient te bedragen.

1. Controller of de aanzuigbuis stevig in het pomphuis geinstalleerd is. Con tro - leer de verstuiverventielen en contro - leer of de spuitmond goed vast zit.
2. De druk van de vloeistofuitstoot kan met behulp van de instelknop (2) geregold worden. De knop maar rechts draaien om de druk te verhogen. De knop maar links draaien om de druk te verlagen. Kies een stand ergens in het midden en vind de passende druk tijdens het testspuiten.

Als er water uitloopt

• Verf op waterbasis: Voeg verdunner toe of meng de verf met een andere dunne verf.
• Olieverf: Verdun de verf.

Algemene spraytips

1. Voor de meeste verfsoorten voor binnen en buiten is de 0,5 mm spuitmond, die in de fabriek vooraf geinstalleerd is, volkomen voldoende.
2. Bij dikkere en zware latexverfsoorten gebruikt u de 0,8 mm spuitmond.
3. Lijktijdens het gebruik de spreinevel zeer gering en onregelmatig, dan is de verf te dik of te taai. Probeer eerst de druk me behulp van de instelknop te veranderen en daardoor een beter resultaat te bereiken. Als dat nicht möglichk is, verdun de verf dan overeenkomstig.
4. Lijktijdens het gebruik de spreinevel bij een zwakke oplossing te zwaar, verhoog dan de druk door de instelknop maar rechts te draaien of gebruik een spuitmond met eenkleinere diameter.

Verdunning (fig. 2)

LET OP! Trek de stekker uit het stopcontact voordat het vermefesvoir met het te spuiten materiaal gemvuld worden.

De meeste verfsoorten worden strijkkaar geleverd en moeten verdund worden, voordat ze opgespoten{kennen worden. De aanwijzingen van de fabrikant over het verdunnen van de verf voor het spuiten要去en opgevolgd worden. De viscositeitsmeetbeker helpt

bij het bepalen van de juiste viscositeit van de gebruike verf. Daar voor wordt de meetbeker tot aan de rand met verf gezuld. Meet dearend tot aan het legen van de beker in het verfblik. De volgende tabelaat deaanbevolen tienden voor de verschillende stoffen zien:

Kunsthars- en
latexverf 24-28 seconden
Verf op waterbasis 20-25 seconden
Grondverf 24-28 seconden
Vernis 20-25 seconden
Olieverf 18-22 seconden
Moffelverf 18-22 seconden
Aluminiumverf 22-25 seconden
Anti-corrosielaag voor
wagenbodem 25-35 seconden
Grondverf voor hout 28-35 seconden
Houtconserveer-
middelen geen nodig
Houtbeits geen verdunning nodig

Duurt het legen van de verf langer dan de aanbevolenijd, dan moet er nogmeer verdund worden. Daarvoor eenkleine hoeveelheid van het geschikteverdunningsmiddel toevoegen en deviscositeitstest uitvoeren, tot de juisteviscositeit bereikt is. Sommige spuitbarestoffen bevatten deeltjes of klontertjes en要去en voor het vullen van hetverfreservoir gezeefd worden.

8 - Werkwijze

De te bewerken oppervlakken要去en stof-, vuil- en vetvrij়n. Oppervlakken, die Niet gespoten要去en worden, moeten met plakband van een goede kwaliteit afgedekt worden. De te spuiten verf of vloeistof moet grondig gemengd়n en要去 vrij van klontertjes of andere deeltjes়n. Met het spuitpistol

kunnen talrijke materialen gespoten worden.

Spuiten

Vul het verfreservoir met de goed verdunde en gezeefde verf.

Sluit het spuitpistol op de netspanning aan. Richt met het spuitpistol op een stuk afvalmaterial en druk de schakelaar (3) in, tot er verf uittreedt. Stel de regelknop (2) zo in, dat de benodigde hoeveelheid verf afgegeven wordt. Draai de knop rechtsom om de opvoerhoeveelheid te verkleinen en linksom om de hoeveelheid te vergroten. De instelling van de opvoerhoeveelheid heeft invloed op het spuitpatroon. Bij een slecht spuitpatroon wordt de verf in het midden van de straal geconcentreerd, hetgeen tot een ongelijkmatige verfverdeling op het oppervlak leidt. De spuitstraal is juist ingesteld, als de verf over de gehele straal gelijkmatig verdoeffd wordt.

Spittechnieken

Om optimale resultaten te bereiken, moet het spuitpistool alkijd rechtop en parallel met het oppervlak gezchoolen worden. Houd een afstand tussen spuitmond en oppervlak van 20 à 30 cm aan en spuit waar bij gelijkmatigBeen en weer of op en neer. Spuit Niet onder een andere hoek ten opzichte van het oppervlak, omdat de verf anders hierlangs maar beneden loopt. Een rustige en gelijkmatige beweging in belangrijk. Tijdens het spuiten van grote oppervlakken moet er kruisgewijs gespoten worden (zie fig. 3, 4 en 5).

Het spuitpistool nooit in- of uitschakelen, terwijl het op het te spuiten oppervlak gericht is. De beweging van het spuitpistool要去en gelijkmatige

snelheid plaatsvinden. Een snelle beweging levert een dunne verflaag op, een langzame beweging een dikke laag. Er mag per keer steeds maar eén laag aangebracht worden. Als er nog een laag nodig is,要去 de aanbevelingen van de verfproducent voor droogtijden in achegenomen worden. Tijdens het spuiten vankleine oppervlakken dient deregelknop (3) laag ingesteld te worden. Daardoor wordt een te hoog verfverbruik en te dik aanbrengen voorkomen. Vermijd tijdens het spuiten van een object het vaak in- en uitschaken, omdat daardoor te veel of te weinig verfaangebracht zou+kennen worden. Kantel het spuittpistol nicht meer dan 45^

Montage en gebruik van desplitmondverlenging

De spuitmondverlenging vergemakkelijk het werken op moeilijk toegankelijke plekken, zoals tussen de ribben van een verwarming. Voor het aanbrengen van de spuitmondverlenging de spuitmond eruit schroeven en inplaats waarvan de verlenging erop schroeven. De sproeier 0,5mm (12) nu aan het uiteinde van de mondstukverlenging vastschroeven en vasttrekken (zie fig. 6).

9 - Onderhoud en milieuubescherming

Reiniging en onderhoud

LET OP! Trek voor het reinigen van het spuitpistol of van het verfresvoir altijd de stekker uit het stopcontact.

• Tijdens het gebruik hunnen verfdeeltjes en gedroogde verfresten de spuitmond verstappen. Deze hunnen meestal met behulp van de reinigingsnaald (11)

voorzichtig uit de opening van despuitmond verwijderd worden.

• Na elk gebruik moet het spuitpistol grondig gereinigd worden. Als dit nagelaten worden, leidt dit bijna onvermijdelijk tot verstoppenen ons als gevolgd waarvan tot een verkeerde werkking van het apparaat tijdens het volgende gebruik. De garantie omvat Niet het reinigen van een spuitapparaat, dat door de gebruiker nicht grondig gereinigd worden.

LET OP! Na elk gebruik要去 de volgende werkzaamheden uitgevoerd worden:

1. In het verfreservoir achtergebleven vermverwijderen.
2. Het reservoir grondig met de gebruikte verdunner reinigen.
3. Een beetje verdunner in het reservoir gieten en met het spuitpistol versproeien, tot er alleen nog zuivere verdunner uit het spuitpistol komt.
4. De aanzuigbuis en het filter met verdunner reinigen.
5. Korf en spuitmond reinigen en resterende vuil en verf verwijdersen.
6. Het spuitpistol op z'n kop zetten en enkele druppeltjes naaimachineolie in beiden openingen doen (zie fig. 7).
7. Schakel het spuitpistol even in.
8. Houd de ventilatiesleuven van het apparaat schoon om een oververhitting van de motor te voorkomen. Reinig hetuis regelmatig met een zachte doeK, het best na elk gebruik.De ventilatiesleuven要去en vrij van stof en vuil zich. Gebruik, als het vuil Niet loskomt, een zachte, met een in een sopje vochtig gemaaakte doeK. Gebruik nooit oplosmiddelen zoals benzine, alcohol, ammoniak. Deze oplos - middelen+kennen de kunststof delen aantasten.

OPGELET! Niet meer bruikbare elektrö- en accuapparaten horen Niet,thishijhethuishoudelijkafval!Zemoeten overeenkomstig richtlijn 2012/19/EU voor afgedankte elektro- en elektronische apparatuur afzonderlijk

verzameld enaar een milieuvriendelijk en vakkundig recyclingcentrum gebracht worden.

Breng nicht meer bruikbare elektrische apparatuur maar eenplaatselijk inzamelpunt. Verpakkingsmaterialen maar soort gescheden inzamelen en conform deplaatselijkbepalingen afvoeren.Vraag voor details bij uw gemeente na.

10 - Servicetips

• Bewaar de machine, de handleiding en eventuele hulpstukken in de originele verpakking. Op die manier heeft u zowel alle informatatie als alle onderdelen steeds bij de hand.
• Meister-gereedschappen behoeven nauwelijks enig onderhoud. Voor het schoonmaken van het machinehuis is een vochtige doek voldoende. Elektromachines nooit in het water honden. Verdere aan wij zingen treft u in de handleiding aan.
• Meister-artikelen worden aan strengkwaliteitstontroles onderworpen. Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de machine aan ons service-adres toe te zenden. De reparatietijd zal maximaal ca. 2 weken duren.
• Een korte beschrijving van het defect verzort zowel deijd die nodig is om

de fou op te sporen, als de reparatietijd zich. Zolang de garantie geldig is, gelieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen.

• Als de reparatie nicht (meer) onder de garantie valt, dan zullen wij de reparatiekosten helaas in rekening要去en brengen.

ATTENTIE! indien het apparaat door u wordt opengemaakt, dan verrallen al uw aanspraken op garantie!

BELANGRIJK! Wij wijzen er uitdrukkelijk op, dat wij volgens de wet op de productaansprakelijk heid Niet voor door once apparaten veroorzaakte schade op hoeven te komen, voor zover

deze door ondeskundige reparatieveroorzaakt of bij een verrangen van onderdelen Niet once originele onderdelen of door ons goedgekeurde onderdelen gebruikt werden en de reparatie Niet door de klantenservice van Meister Werk zeuge GmbH of een geauthoriseerdevakman uitgevoerd werk! Dit geldt ook voor de gebruekte accessoires.

• Ter voorkoming van transportschade verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.
• Ook na het verstreijken van de garantie -termijn(Intjunt op ons blijven rekenen, omdat eventuele reparaties aan Meister-artikelen dan gegen lage kosten door ons worden uitgevoerd.

Voor het hieronder vermelde produit ...

... wordt verklaard dat het in overeenstemming is met de volgende richtlijnen:

Toegepaste, geharmoniseerde normen:
