Ürün Tipi	Elektrikli Sprey Tabancası
Marka	Meister Craft
Model	FP80M
Elektrik Beslemesi	220-240 V ~ 50 Hz
Nominal Güç	80 W
Maksimum Debisi	280 g/dak
Maks. Basınç	140 bar
Tank Kapasitesi	800 ml
Verilen Memeler	0,5 mm ve 0,8 mm
Meme Uzatma	Evet, dahildir
Viskozite Kabı	Dahildir
Kablo Uzunluğu	250 cm
Ağırlık	1,5 kg
Debisi Ayarı	Döner Kontrol Düğmesi
Uyumlu Boya Türleri	Su bazlı, yağ, lateks, alkid, vernik
İşitme Koruması	Önerilir (kulaklık takılması)
Koruyucu Gözlük	Zorunludur
Solunum Maskesi	Önerilir
Bakım	Her kullanımdan sonra temizleyin; delikleri yağlayın
Garanti	Üretici koşullarına tabidir

Sık sorulan sorular - FP80M Meister Craft

FP80M ile kullanım için boya nasıl inceltilir?

Verilen viskozite kabını kullanın. Boyayı doldurun ve akış süresini ölçün. Önerilen değerler boya türüne göre değişir (örneğin, sentetik boyalar için 24-28 saniye). Süre çok uzunsa uygun tiner ekleyin ve testi tekrarlayın.

Kalın boyalar için hangi meme kullanılır?

Kalın ve ağır lateks boyalar için 0,8 mm meme kullanın. Fabrikada takılı 0,5 mm meme çoğu iç ve dış boya için uygundur.

Kullanımdan sonra tabanca nasıl temizlenir?

Hazneyi boşaltın, tinerle durulayın, ardından temiz çıkana kadar tiner püskürtün. Emiş borusunu, filtreyi ve memeyi tinerle temizleyin. Deliklere birkaç damla dikiş makinesi yağı ekleyin ve kısa süre çalıştırın.

Püskürtme düzensiz olursa ne yapmalı?

Boyanın viskozitesini kontrol edin: çok kalın olabilir. Kontrol düğmesiyle basıncı artırmayı deneyin. Bu yeterli olmazsa boyayı inceltin. Ayrıca memenin tıkalı olmadığından emin olun.

Bu cihazla yanıcı çözücüler kullanılabilir mi?

Hayır, asla yanıcı sıvıları püskürtmeyin. Bu yangın veya patlama riski taşır. Yalnızca üretici tarafından önerilen ürünleri kullanın.

Püskürtme basıncı nasıl ayarlanır?

Kontrol düğmesini (2) sağa çevirerek basıncı artırın, sola çevirerek azaltın. Optimum ayarı bulmak için bir test yüzeyinde deneme yapın.

Meme ile yüzey arasındaki ideal mesafe nedir?

Meme ile boyanacak yüzey arasında 20-30 cm mesafe bırakın. Tabancayı dik tutarak soldan sağa veya yukarıdan aşağıya düzenli hareketlerle püskürtün.

Meme tıkanırsa ne yapmalı?

Verilen temizleme iğnesini (11) kullanarak meme deliğini nazikçe açın. Herhangi bir temizlik öncesinde cihazı fişten çekin.

Cihaz katı partikül içeren boyalar için uygun mudur?

Hayır, lif, metal partikül, asbest veya diğer katı maddeler içeren boyaları kullanmayın. Bu, memeyi tıkayabilir ve cihaza zarar verebilir.

Motor nasıl bakım yapılır ve aşırı ısınma nasıl önlenir?

Havalandırma yuvalarının her zaman temiz ve açık olduğundan emin olun. Gövdeyi nemli yumuşak bir bezle temizleyin (çözücü kullanmayın). Çalışma sırasında cihazı kapatmayın.

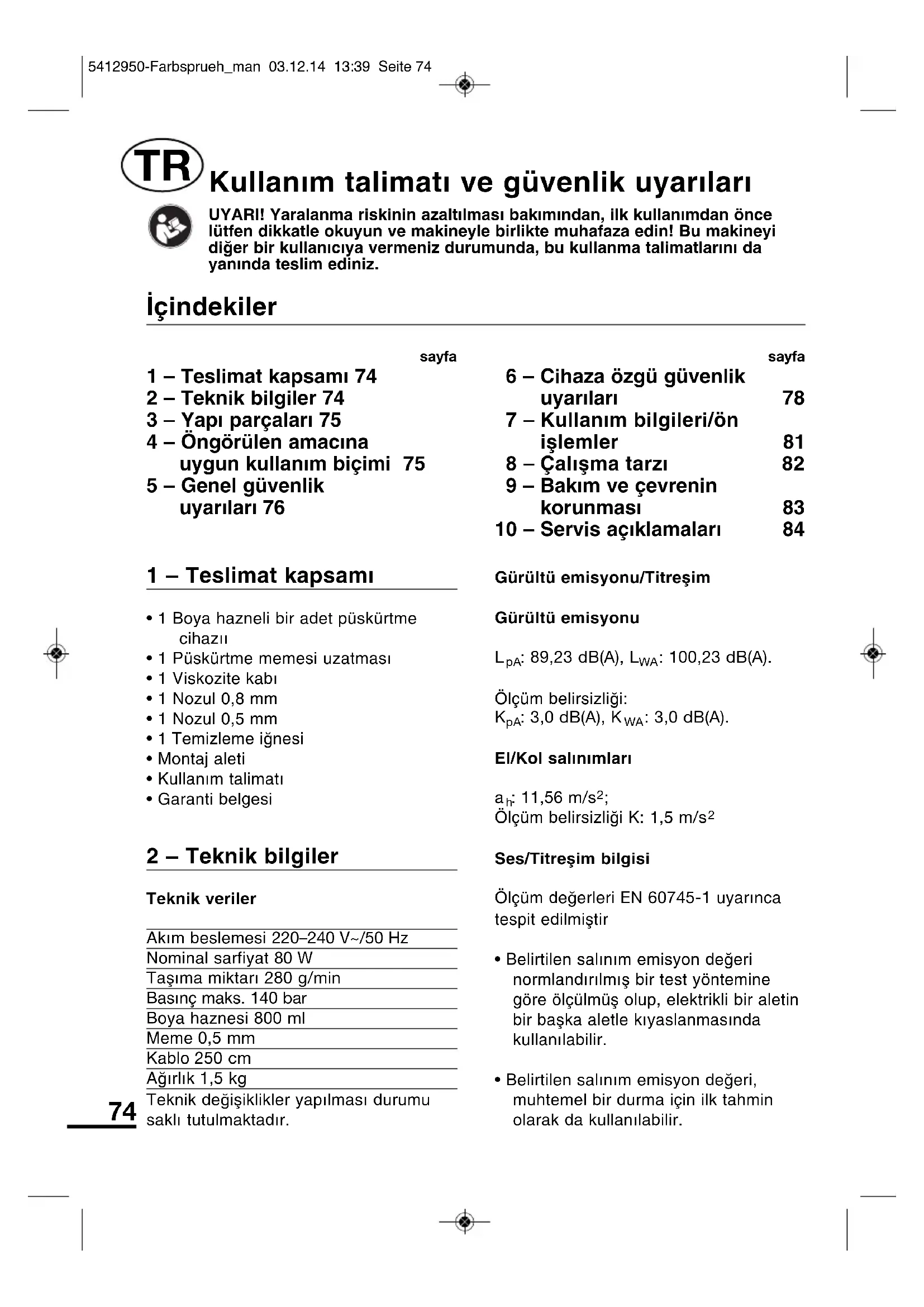

KULLANIM KILAVUZU FP80M Meister Craft

Kullanim talimat ve güvenlik uyarileri

UYARI! Yaralanma riskinin azaltilmasi bakimindan, ilk kullanimdan once lutfen dikkatle okuyun ve makineyle birlikte muhafaza edin! Bu makineyi digerbir kullaniciya vermeniz durumunda, bu kullanma talimatlari n da yaninda teslim ediniz.

icindekiler

sayfa

1 - Teslimat kapsam 74
2 - Teknik bilgiler 74
3 - Yapi parçalari 75
4-Ongorulen amacina uygun kullanim bucimi 75
5 - Genel güvenlik uyarilari 76

sayfa

6-Cihaza ozgü gvenlik uyarilari 78
7-Kullanim bilgileri/on islemler 81
8-Calisma tarzi 82
9-Bakim ve cevrenin korunmasi 83
10-Servis aciklamalari 84

1 - Teslimat kapsami

1 Boya hazneli bir adet puskurtme cihazii
1 Puskurtme memesi uzatmasi
- 1 Viskozite kabi
- 1 Nozul 0,8 mm
- 1 Nozul 0,5 mm
- 1 Temizleme ignesi
Montaj aleti
Kullanim talimati
- Garanti belgesi

2 - Teknik bilgiler

Teknik veriler

Akim beslemesi 220-240 V\~/50 Hz

Nominal sarfiyat 80 W

Taşima miktari 280 g/min

Basinç maks. 140 bar

Boya haznesi 800 ml

Meme 0,5 mm

Kablo 250 cm

Aigirilik 1,5 kg

Teknik degisiklikler yapilmasi durumu sakli tutulmaktadir.

Gürültü emisyonu/Titreşim

Gürültu emisyonu

Ölçüm belirşiligi K: 1,5 m/s²

Ölçüm değerleri EN 60745-1 uyarıncatespit edilm壁纸

• Belirtilen salinim emisyon degeri normlandirilmis bir test yontemine gore olcumlus olup, elektrikli bir aletin bir baska aletle kivaslanmasinda kullanilabilir.
• Belirtilen salinim emisyon degeri, muhtemel bir durma icin ilk tahmin olarak da kullanilabilir.

DIIKKAT! Salinim emisyon degeri, elektrikli aletin bilfiil kullanilmasi sirasinda, elektrikli aletin ne tur kullanildigina bagli olarak, belirtilen degerden farkilik gosterreich bilir.

Kullanınin korunması açınindan Güvenlik onlemleri belirlenmesi zorunludur. Burada, muhtemel olumsuz etki hakkinda reel uygulama kosulları gozünne alınarak tahrmin/APilir. (Bunda isletim dongusünncnpayi da, yani elektrikla aletin kapal oldugu sureler ve de aletin gerci açık oldugu ama herhangi bir zorlanma olmadan calistigi sureler de dikkate alinmalidir.)

DIIKKAT! Bu cihaz, kacinilmaz olarak, belirli bir gurultu cikarir. O nedenle, fazla gurultu yapacak isleri sadece buna izin verilen saatlerdeGPCklestiriniz.Varsa gurultu yapmanin yasak oldugu saatlere riayet ediniz ve calisma suresini gerektigince sinirlayiniz.

DIIKKAT! Gurultu isitme hasarlarina yol acabilir. O nedenle ise uygun bir kulaklik takarak calisiniz. Etrafinizdakilerin de kulaklik takması gerekir.

3 - Yapi parçaları

1 Motor gövdesi
2 Kontrol dugmesi
3 Açma/kapatma Şalteri
4 Sap
5 Boya kabi
6 Filtreli emme borusu
7 Hazne kapaqi
8 Puskurtme memesi 0,5 mm
9 Viskozite kabi
10 Puskurtme memesi uzatmasi
11 Temizleme ignesi
12 Yedek meme 0,8 mm
13 Montaj aleti
14 Valf

4 - Öngörülen amaçlara uygün kullanım

Havasz puskurtme tekniqi ileoczucu ve su bazl malzemelerin puskurtme islemi ile surulmesi icin uygundur; buna lateks, yaq ve alkalit bazl boyalar dahildir. Uretici bilgilerine uymaniz gerekmektedir. Diger hiçbir uygulamaya kesinlikle izin verilmemektedir.

Bu cihaz, güvenliklerinden sorumlu bir kisinin denetimi olmaksizın ya da bu kisi tarafindan cihazın{nasi kullanilacagi tarif edilmeden siniri fiziki,duyusal veya zihinsel yetilere sahip kisiler (cocuklar dahil) tarafindan ya da tecrubesizce ve/veya bilgisizce kullanilmaz.

Cocuklarin cihazla oynamamalarinin saglanmasi aciisindan kontrol alinda tutulmasi gerekmektedir.

Bu alet sadece evde yapilacak olan islerde kullanilmak icin belirlenmistir.

Amacina uygun olmayan kullanim

Cihazin "Amacina uygun kullanim" böümunde belirtilmeyen her Türkiye amacina uygun olmayan kullanımdır.

Bu elektrikli aletle ongorulmeyen uygulamalarda bulunulması, tehlike ve yaralanmalara yol acabilir. Özel olarak bu elektrikli alet icin ongorulmemiş olanaksı kullanmayınüz.

Soz konusu aksami elektrikli aletetakabiliyor olmaniz, gvenli bir kullanimgarantisi vermez.

Bu takdirde yaralanma tehlikesi vardir.
Hatali kullanimdan dolayi meydana
gelebilecek tum maddi hasarlardan veya
yaralanmalardan, cihazi kullanin
kendisi sorumluluk taşi.

Makinede baska veya orjinal olmayan parçalarin kullanilmasi, uretici tarafindan verilen garantinin yanmasina yol acar.

Muhtemel riskler:

Isbu elektrikli aletin isletme talimati, elektrikli aletlerin emniyetli kullanilabmesine iliskin onemli uyarilar icerir. Yine de her elektrikli alet, mevcut koruyucu tertibatlara ragmen tamamen ihimal di birakilamayacak muhtemel riskler icerir. O nedenle elektrikli aletleri her zaman gereken itinayla kullaniniz.

Muhtemel riskler orneigin sunlar olabilir:

• Donen parca veya aletlere temas.
• Etrafa firlayan malzeme veya malzeme parçalarindan yaralanma.
• Motorun yeteri derecede havalanamamasindan kaynaklanacak yangin tehlikesi.
• Kulaklik kullanmadan yapilan islerde isitme kayibi.

Emniyeti calisma,ayin zamanda,kullanici personelin ilgili elektrikli aletin nasil kullanilacagini iy bilip bilmemesine baglidir! Buna iliskin makine bilgisiv calisirken dikkatli davranma, mevcut risklerin asgariye indirilmesine yardimci olur.

Uyari! Isbu elektrikli alet, calisma esnasinda elektromanyetik alan olusturur. Bu alan, bazir durumlarda aktif veya pasif tibbi implantleri olumsuz etkileyebilir. Ciddi ve hatta olumcul yaralanma riskini azaltbilmek icin, tibbi impant taoyanlara, isbu aleti kullanmadan once, doktorlarina ve tibbi implant ureticisine danismanlarini tavsiye ederiz.

5 - Elektrikl aletlerin kullanimina iliskin genel güvenlik uyarılı

DIIKKAT! Butun guvenlik talimatlari ve hukumleri okunmalidir. Asagidaki talimat hukumlinerine uyulmadigi takirdc carpmasi, yangin ve/veya agir yaralanma tehlikeleri meydana gelebilmektedir.

Bir sonraki kullanim icin bu guvenlik talimatlarini ve hukumlerei guvenli bir yerde saklayiniz.

Uyari ve talimat hukumlerinde kullaniler "Elektrikli EI Aleti" kavrami, akim sebekesine bagli (sebeke baglanti kablosu ile) aletlerle akü ile calisan aletleri (akim sebekesine baglantisi olmayan aletler) kapsamaktadir.

1 Calisma yeri

a Calistiginiz yeri temiz ve duzenli tutunuz. Calistiginiz yer dizensiz ise ve iyi aydinlatilmamissa kazalar meydana gelebilmektedir.
b Yakininda yanici sivilar, gazlar veya tozlar bulunan patlama tehlikesi olan yerlerde aletinizle calismayiniz. Elektrikli el aletleri, toz veya buharlarin tutusmasina neden olabilecek kivilcimlar cikartmaktadirlar.
c Elektrikli el aleti ile calisirken cocosklari ve baskalarini uzakta tutunuz. Dikkatiniz违法违规olursa aletin kontrolunu kaybedebilirsiniz.

2 Elektrik emniyeti

a Aletin fişi prize uymaldir. Fisi hicbir zaman degistirmeyiniz.

Koruyucu donanimi bulunan topraklanmis aletlerle birlikte adaptorfor fişi kullanmayiniz.

Degistirilmemis fi s ve uygun priz elektrik carpma tehlikesini azaltir.

b Borular, kalorifer petekleri, isiticilar ve buzdlaplari gibi topraklanmis yüzeylerle bedensel temasa gelmekten kaçıniniz. Bedeniniz topraklandında buyuk bir elektrik carpma tehlikesi ortaya çikar.

c Aleti yagmur.altinda veya nemli yerlerde birakmayiniz.Suyun elektrikli el aleti icine sizmasi elektrik carpma tehlikesini yikseltir.

d Aleti kablosundan tutarak taşimayıniz, kabloyu kullanarak asmayıniz veya kablodan*cekerek fişiçıkartmayıniz. Kabloyu isidan,yağdan,keskin kenarl cisimlerden veya aletin hareketli parçalarindan uzak tutunuz. Hasarlı veya dolamış kablo elektrik carpma tehlikesini yükseltir.

e Bir elektrikli el aleti ile açık havada calisirken, mutlaka açık havada kullanilmaya onaylı olan bir uzatma kablosu kullaniniz. Açık havada kullanilmaya uygun uzatma kablosunun kullanilmasi elektrik carpma tehlikesini azaltir.

3 Kisilerin Güvenligi

a Dikkatli olunuz, ne yaptiğıniza dikkat ediniz, elektrikli el aleti ile isinizi makul bir tempo ve yontemle yürütünüz. Yorgunsaniz, aldıgüniz haplarin, ilaplarin veya alkolün etkisinde iseniz aletinizi kullanmayıniz. Aleti kullanırken bir anlık dikkatsizlik onemli yaralanmalar neden olabilir.

b Daima kisesel koruyucu donanim ve koruyucu gozluk kullaniniz. Yaptiginiz ise gore kullanacağınizl toz maskesi, kaymayan is ayakkabilari, kask ve kulaklik yaralanma tehlikesini azaltir.

c Aletin kontrol disi calismamasi icin gerekli onlemleri aliniz. Aleti akim sebekesine veya akuye baglamadan once, kalirmadan veya ta'imaya baslamadan once kapali oldugundan emin olunuz. Aleti tasirken parmaginiz salter uzerinde olursa veya aleti acik durumda akim sebekesine baglarsaniz kazalara neden olabilirsiniz.

d Aleti calistirmadan once ayar aletlerini veya anahtarlari aletten cikartiniz. Aletin donen parcalarinin icinde bulunabilecek bir yardimci alet yaralanmalara neden olabilir.

e Kendinize cok fazla guvenmeyiniz. Calisirken durusunuz guvenli olsun ve dengenizi her zaman saglayiniz. Bu sayede aleti beklenmedik durumlarda daha iyi kontrl edebilirsiniz.

f Uygun is elbiseleri giyiniz. Genis giysiler giymeyiniz ve takı takmayiniz. Saçlarinizi, giysilerinizi ve eldivenlerinizi aletin hareketli parçalarindan uzak tutunuz. Bol giysiler, uzun-SAclar vya takilar, aletin hareketli parçaları tarafindan tutulabilir.

gSaplari kuru, temiz, yag ve gresten arindirilmis sekilde tutunuz. Gresli, yağlı saplar kaygan olur ve kontrl kaybina yol acar.

h Toz emme donanimi veya toztutma tertibatikullanirken,bunlarinbagli oldugundan ve dokrukullanildigindan emin olunuz. Bu

donanimlarin kullanilmasi tozdan kaynaklanacak tehlikeleri azaltir.

4 Elektrikli el alelerinin özenle kullanimi ve bakimi

a Aleti asri olcude zorlamayiniz. Yaptiginiz ise uygun elektrikli el aletleri kullaniniz. Uygun performansli elektrikli el aleti ile belirlenen calisma alaninda daha iyi ve guvenli calisirsiniz.
b Salteri bozuk olan elektrikli el aletini kullanmayiniz. Aciip kapanamayan bir elektrikli el aleti tehlikidir ve onarilmaldir.
c Alette bir ayarlama islemine\ baslamadan once, herhangi bir\ aksesuari degistirken veya aleti\ elinizden birakirken fisi prisden\ cekiniz. Bu onlem, aletin yanlislikla\ calismasini onler.
d Kullanim disi duran elektrikli el aletlerini coccuklarin ulasamayacagi bir yerde saklayiniz. Aleti kullanmayi bilmeyen vya bu kullanim kilavuzunu okumayan kisilerin aletle calismalarina izin vermeyiniz. Deneyimsiz kisiler tarafindan kullanildiginda, elektrikli el aletleri tehlikelidir.
e Aletinizin bakimini ozenle yapiniz. Aletinizin kusursuz olarak islev gormesini engelleyebilecek bir durumun olup olmadigiini, hareketli parcalarin kusursuz olarak islev gorup gormediklerini ve sikisip sikismadiklarini, parcalarin hasarli olup olmadiklarini kontrol ediniz. Aleti kullanmaya baslamadan once hasarli parcalari onartiniz. Bircok is kasasi aletin kotu bakimindan kaynaklanmaktadir.

f Kesici uclari daima keskin ve temiz tutunuz. Ozenle bakimi yapilmigi keskin kenarli kesme uclarinin malzeme icinde sikisma tehlikesi daha azdir ve daha rahat kullanim olanaqi saglarlar.
g Elektrikli el aletini, aksesuari, ucları ve benzerlerini, bu özel tip alet icin öngörulen talimata gore kullanıniz. Bu siralamada olmak üzere, calisma kosullarini ve yaptıgüniz il dokkate alıniz. Elektrikli el aletlerinin kullanımları icin öngörulen alanin disinda kullanilmaları sehildi durumlara neden olabilir.

5 Servis

a Aletinizi sadece yetkili personele ve original yedek parca kullanma kosulu ile onartiniz. Bu sayede aletin guvenligini surekli hare getirsiniz.

6 - Cihaza özgü güvenlik uyarılcı

Puskurtme yonun insan ve hayvanlaraogrucevirmeyiniz! Yaralanmalar gorulduguandavakit kaybetmeksizin doktora basvurunuz.
- Bos puskurtme tabancasini calistirmayiniz. Basinç insanlarin vya hayvanlarin yaralanmalarina neden olabilir.
- Puskurtme tabancasinincikis memesini higbir zaman beden veya bedenin herhangi bir bolgesi ile kapatmayiniz. Yuksekcikis basinci hassas yaralanmalara yol acabilir.
Boyanin asla tabanca veya hazne icerisinde kurumasina izin vermeyiniz!
Kurumuş boya kalıntılari çkış memesinin ilelvine olumsuz etki eder

ve kosullara gore garanti hakkin da sinirlandirir.

• Hiçbir zaman kati madde yüklu sivilari bu cihazla kullanmayiniz Örëğin, yüksek lif veya partikul icerikli sivilar, metal boyalar, aleve karsi koruyucu boyalar ya da asbest partikullu sivilar gibi.
  Hafif yanici sivilar kullanmayiniz. Daima cevrenin yeteri kadar havalandirilmasina dikkat ediniz! Her zaman ureticiye ait ilgili kullanilan malzemenin paketine eklenen aciklamalaru uyunuz!
• Puskurtme tabancasini kapali alanlarin disinda yağmurda kullanmayiniz!

• Puskurtme tabancasinin kullaniminda nefes maskesi, koruyucu gozluk ve kulaklik kullanilmasi gereklidir.
• İse ara verildigi zaman ya da istamamlandıktan sonra cihazı elektrikten cekiniz, boylelikle istenmeyen bogimde cihazın tekrar calismasini engelleyebilirsiniz.
• Yalnizca üç damarlı uzatma kablosu kullaniniz!
  Cihazi daima yalnizca uç kutuplu bir güvenlik fişi ile prize ya da uzatmaya takiniz.
• Cocuklarin cihaza erisimiini engelleyiniz!
  Cihazin parçalarini kendi kendinize ayirmayiniz! Yaralanma tehlikesi!
• Puskurtme esnasinda duruma gore cihazi yatay tutmaya calisiniz, boylelikle puskurtulecek sivinin

disariya akmasini onleyebilirsiniz! Sivilar icteki kablo ve kontaklarlatemas ederse, elektrik carpmasina neden olabilir!

Uygulamadan sonra cihaz iyice temizlenmelidir. Kullanimdan sonra cihazi yağlayiniz ki boylelikle cihazinizin kusursuz durumu garantı edilebilsin.
Cihazi suya veya diger sivilara daldirmayiniz.
- Puskurtulen maddenin bedenle temas etmesini onleyiniz!
Daima uretici tarafindan tavyiye edilen ek veya tamamlayici parcalari kullaniniz, boylelikle her turlu yaralanma riskini genis capli engellemis olursunuz.
- Baglanti kablosu hasar gürse - tehlikeleri onlemek icin - uretici veya müsteri hizmetleri temsilcisi tarafindan degistirilmek zarundadir.

Güvenli bir isletim icin

Calisma alanini daima temiz tutunuz, isyerindeogrudan yerde bulunan veya duran parcalar guvenlik riski olusturmaktadir.
- Calisma cevesinin uygunluguna dikkat ediniz! Elektrikli cihazlari asla asiri sivi veya yagmura maruz birakmayiniz. Is alanini daima kuru tutunuz! Elektrikli cihazlari asla patlama tehlikesi olan cevrelerde kullanmayiniz.
- Elektrik carpma risklerini onleyiniz! Toprakl yuzeylerin orn. hatlarin, buzdlaplarinin, isitma cihazlarinin vs.ogrudan bedenle temas etmesini onleyiniz.

• Eger alet kullanilmaz ise, bunu kuru, temiz bir ortamda, cocuklarin erisim alanlarindan uzakta muhafaza ediniz.
  Aleti her zaman yalnizca ongoruldugukullanim alan icin kullaniniz.
• Calisirken uygun is giysileri ile birlikte eldiven ve kaymayan ayakkabilarin kullanilmasona dikkat ediniz.
  Cihazi hiçbir zaman sebeke giris kablosundan tasimayiniz. Cihazi elektriken ayirirken kablosundan degil, aktine fişinden cekiniz. Sebeke giris kablosunu keskin kenar, yag veya isi kaynaklarindan uzak tutunuz.
  Calisirken daima gvenli bir durus ve yeterli durus dengesine dikkat ediniz!
  Tumbakimve tamir islerinden vya munferit parcalarin degistirilmesinden once cihazi sebekeden ayiriniz.
  Cihaz kapali alanlarin disinda kullanilacaksa, buna uygun ve bunun icin tasarlanmis bir sebeke kablo uzatmasi kullanilmaldir.
  Calisirken daima konsantr o lunuz ve konsantrasyonunuzu muhafaza ediniz! Normal bir sagduyu ile hareket ediniz! Yorulduugunuz zaman ise ara veriniz.
• Onarim isleri yalinizca uygun meslek egitimi alan uzman firmalar tarafindan gerektelestirilmelidir. Munferit parçalarin degistirilmesinde yalinizca original parçalar ya da uretici tarafindan açik bicimde onerilen parçalar kullanilmaldir, boylelikle herhangi bir tehlike ani genis anlamda onlenmis olacaktir.
• Hafif yanici sivilar kullanarak cihazla puskurtme islemi uygulamayiniz.

Cihazi yanici gezelti maddeleri ile temizlemeyiniz.

TEHLIKE! Boyalarda veya incelticilerde patlama veya tutusma tehlikesi! Bunun sonucunda yaralanmalar ve aigr hasarlar görulebilir! Tüm kılıçim, acık alev, cakmak, sigara gibi muhtemel yanici potansiyellerini imkan dahilinde uzaktutunuz.

TEHLIKE! Boya ve incelticiler solundugunda toksik etki yaratir! Bas donmesi, bayilma veya diger zehirlenmeler gibi sonumlara neden olabilir!

TEHLiKE! Hiçbir zaman fişi kablosundan Çekerek prizdençıkarmayiniz! Elektrik carpma risik!

DIIKKAT! Yaralanma durumunda vakit kaybetmeksizin uzman doktora basvurunuz.

Emniyet isaretleri

Alet kasasi üzerindeki isaretler Şu
anlamlara gelmektedir:

Normal ev cöpüyle beraber imha etmeyiniz!

Normal ev cöpüyle beraber imha etmeyiniz!

Toz maskesi takin.

Koruyucu gozluk takiniz.

Kulaklik kullaniniz

"Kontrrollu emniyet" gonullukalite muhuru

Alet kasasi cifte izolasyon korumalidir

CE iəreti (Avrupa emniyet normlarina uygunluk)

7 - Kullanim bilgileri/on islemler

DIKKAT! Öncelikle bir test uygulaması erfolgekleşiriniz!

Boyayi karişirdirktan sonra piskürtmetabancasi ile bir parca eski kağitüzerinde piskürtmedeneyi uygulayiniz,boylelikle piskürtmabetancasi ileuygulama hissi kazanacaksiniz. Islem sahasina daima yaklaşik 30 cm kadarbir mesafe bulunmasina dikkat ediniz.

1. Pompa govdesine emme borusunun sabit olarak takilip takilmadiğinikontrol ediniz. Çişmesinin ve piskürteç supabinin siki oturup oturmadiğinikontrol ediniz.
2. Çikan sıvnin basinci bir kontrol Düğmesi (2) ile kontrol edilebilir. Basinci yükseltmek icin Düğmeyi saga.Doğru ceviriniz.Basinci azaltmak icin Düğmeyi sola.Doğru ceviriniz.Bir orta konum belirleyiniz ve piskürtmesti esnasinda uygun basinci bulunuz.

Su ciktigi zaman

• Su bazı boyalar: inceltici ekleyiniz ya da baska ince sivili bir boya ile karişiriniz.
• Yagli boyalar: Boyaları tekrar inceltiniz.

Genel puskürtme Önerileri

1. Birçok ic ve dis mekan boyaları iar fabrika tarafindan onceden ayarlanan 0,5 mm'lik bir*cikis memesi, tamamıyla kafi gelir.
2. Daha koyu ve ağır lateks boyalarindo 0,8 mm'lik Çişmesisi kullaniniz.
3. Puskurtulen madde uygulamada hacim olarak cok duşuk ve dengesiz gürülürse boya cok koyudur veya ağdalı bir kıvama sahipir. Öncelikle kontrol dügmesisini calistirarak basinci degişirmek suretiyle daha iyi bir netice almaya calisiniz. Bu mumkün olmuyorsa, boyayı uygun biçimde inceltiniz.
4. Uygulamada Çikan sis zayifözünurlükte;cok ağır görünürse,kontrol Düğmesini saga dokru cevirerek basinci yükseltiniz veya daha kucık capl cikis memesi kullanıniz.

inceltme (Resim 2)

DIKKAT! Elektrik fişini boya haznesine puskurtülecek

malzemeyidoldurmadan oncecekiniz.

Cogu boya piskurtulmeden once kullanmaya hazir olarak sevk edilir ve inceltilir. Ureticinin puskurtmeye yonelik boya inceltmesi ile ilgili aciklamalarina uyulmasi gerekmektedir. Viskozite olcum kabı kullanilacak boyaninogrupsviskozitesinin belirlenmesine yardinci olur. Bunun icin olcum kabı,kenarina kadar boya ile doldurulur. Kaptan boya kutusuna bosaltma suresini olcunuz.Asagidaki tablo cesitli maddeler icin onerilen sureleri gestermektedir:

Sentetak recline ve lateks
boyaları 24-28 saniye
Su bazı boyalar 20-25 saniye
Astar boyalar 24-28 saniye
Şeffa vergnik 20-25 saniye
Yaqli boyalar 18-22 saniye
Emaye boyalar 18-22 saniye
Aluminyum boyalar 22-25 saniye
Motorlu taştlar-Zemin koruması 25-35 saniye
Ahçap astar 28-35 saniye
Açaç koruma inceltme

gerekli degildir

Ahsap vernikler Inceltme

gerekli degildir

Boyanin bosaltim, onerilen surendena uzun ise bu durumda tekrar inceltme gereklidir. Uygun inceltici maddeden az bir miktar karistirilir ve viskozite testiogrnu viskoziteye ulasilincaya kadar uygulanir. Bazi puskurtmeye uygun maddeler partikul veya topak icerir ve boya haznesine doldurulmadan once suzgeften gezirilmelidir.

8 - Calisma tarzi

Isleme alinacak yüzeylerin toz, kir ve yagdan arindirlmis olması gerekmektedir. Boya piskurtulmeyecek yüzeylerin iyi kalite bir maskeleme bandi ile kapatilmasi gerekmektedir. Piskurtulecekolan boya veya sivi icarişirilmali ve topak ya da bska partiküller icermemelidir. Piskurtme tabancasi ile saysispiskurtmeye uygun malzeme kullanilabilir.

Puskurtme

Boya kabina,ogrucinceltilmis ve süzgecten geçirilmis boyayldoldurunuz.

Puskurtme tabancasini sebeke akimna baglayiniz. Puskurtme tabancasini atilacak bir parca uzerineogr

yönlendiriniz ve boya çikana kadarsalterini (3) calistiriniz. Gerekli boymiktarinçikması icin uygun ayarlamayiyar dugmesi (2) uzerindengerekleştiniz.Dugmeyi saat yönundeceviriniz,boylelikle tasınacak miktar azalirve saat yönünun tersine cevdiginizdetasınacak miktar artirilir.Tasınacakmiktarin ayari piskurtme gorunumuneyansir.Kusurlu bir piskurtmegoruntusnde boya piskurtmenin ortasinaodaklanir, bu da yüzey uzerinde dengesizbir boyadağilmina neden olur.Piskurtulen miktar,eger ki boya tumpiskurtulen miktar ile dengeli bucimdedagilrsa,dogru ayarlanmis demektir.

Puskurtme teknikleri

ideal sonuclar elde edebilmek icin
piskurtme tabancasi daima dok ve
yüzeye parallel konumda tutulmaldir.
Piskurtme memesi ve yüzeyarasindaki
20-30 cm'lik mesafeyi koruyunuz ve bu
esnada dengeli bicomde asagiyukari vya
sagdan solaDOGRU piskurtme islemi
uygulayiniz.Baska bir aciyla yüzye boya
piskurtmeyiniz,cunku boya bu sekilde
asaglya dogru akar.Yumusak ve dengeli
bir hareket onem tekil eder.Daha buyuk
yüzeylere piskurtme islemi yapildiginda
capraz hareketle piskurtme yapilir (bk
resim 3,4ve5).

Püskürtmé tabancasinı püskürtmé ilemi yapilacakolan yüzeyedoğan tutarken asla açip-kapatmayıniz.Püskürtmé tabancasinin hareketi,dengeli bir hizla seyretmelidir.Hizlbir hareketince boya tabakasi,yavaşbir hareketise kalinbir tabaka olusturur.Bir püskürtmé adminda yalinizca bir tabaka uygulanmalidir.Eger tekrarbir tabaka uygulanması gerekirse, boya üreicilerinin kurutma sureleri konusundaki onerilerine uyulması gerekmektedir.Küçuksiselerle püskürtmé ilemi yapilması halinde ayarduğmesinin (2)ayari duşuk tutulmalidir.Bundan

dolayi cok yuksek boya tuketimi ve cok
yogun bir tabaka uygulamasindan
kacininiz. Objeye piskurtme islemi
uygularken sik sik acma -kapama
isleminden kacininiz,aksi halde bu
durumdan dolayi cok fazla veya cok az
boya surulmus olur.Piskurtme
tabancasin 45"den daha egik tutmayiniz.

Meme uzatmasinin montaji ve kullanimi:

Meme uzatmasi zor erisilen alanlarda is yapilmasini kolaylastrupir, orneigin kalorifer petekleri gibi. Meme uzatmasini takmak icin puskurtme memesinin vidasini sokunuz ve bunun yerine uzatmayi vidalayiniz. Puskurtme nozulunu 0,5 mm (12) sadece nozul uzatmasinin sonuna vidalayin ve sikin (bk resim 6).

9 - Bakim ve cevrenin korunmasi

Temizlik ve bakim

DIKKAT! Puskurtme tabancasini veya boya haznesini temizlemeden once mutlaka elektrik fişini cekiniz!

• Kullanim esnasinda boya partikülleri ve kurumuş boya kalıntılari piskürtmemesini tikayabilir. Bunlarçoğunlukla da temizleme ignesi (11) yarımiyla meme/agzindan dikkatlice temizlenebilmektedir.
  Puskurtme tabancasini her kullanimdan sonra itinali bucimde temizleyiniz. Bu temizlik yapilmadiigi takdirde, neredeyse kaçınilması mümkınl olmayan tikanmalaraya yol acar ve bir sonraki uygulamada cihazın hatali calismasina neden olur. Garanti kullanı tarafindan itinali

biciimde temizlenmeyen piskurtme cihazinin temizligini kapsamamaktadir.

DIIKKAT! Her kullanimdan sonra asaigidaki islerin mutlaka yapilmasi gerekmektedir:

1.Boya haznesinde kalan boyalaribosaltiliniz.
2. Kullanıan inceltici ile hazneyi itinali bucimde temizleyiniz.
3. Hazne icerisine bir miktar inceltici dokunuz ve piskurtme tabancasindan yalinizca saf inceltici cikincaya kadar piskurtme tabancasi ile piskurtunuz
4. Emme borusunu ve filtreyi inceltici ile temizleyiniz.
5. Hazne ve memesini temizleyin kekalan kir veya boyaları ickariniz.
6. Puskurtme tabancasini bas asagitutun ve her iki aikliga da birkacdamla dikis makinesi yagi damlatinizbk resim 7)
7. Puskurtme tabancasini kisa calistiriniz.
8. Motorun aşirı isınmasınl onlemek icin cihazın havalandırma deliklerini temiz tutunuz. Gövdeyi duzenli aralıklarla yumusak bir bezle en iyisi her kullanımdan sonra siliniz. Havalandırma deliklerini kir ve toza karsi temiz tutunuz. Eger Kirözülmez ile, sabunlu suyla nemlendirilen yumusak bir bez kullanız. Asla benzin, alkol, amonyak ve benzeri malzemeler kullanmayıniz. Çozeltimaddeleriplastik parçalara zarar verebilir.

DIIKKAT! Kullanılamayacak duruma gelen elektrikli ve akılı aletler ev çöpune atilamazlar! Bunlartin elektrikli ve eski elektrikli aletler iliskin 2012/19/AB)yönemeligi uyarınca ayır bir yerde toplanmaları,çevreye

zarar vermeyeck ve usulüne uygün sekildeyeniden degerlendirmeyerine verilmelerigerekmektedir.

Lüften artık kullanılamayan durumda olan elektrikli cihazlarınüz yerel toplama noktaları intikal attiriniz. Ambalaj malzemelerini türlerine gore ayır olarak toplayınüz ve yerel)yonetmelik hukumlere dokultusunda atık giderme islemine tabi tutunuz. Lüften ayrintili bilgiler icin yerel:yonetim makamlariniza müracaat ediniz.

10 - Servis aciklamaları

Kullanim kilavuzu, bulunmasi halinde aksesuar parçaları ve makineyi original ambalajinda saklayın. Böylece Tür bilgi ve parçalar daima elinizin.altinda olur.
- Meister alelteri��k capli bakim gerektirmez, govdenin temizlenmesi icin nemli bir bez yeterlidir. Elektrikli alelteri kesinlikle suyun icine sukmayin. Daha genis bilgiler kullanim kulavuzundan alnabilir.
- Meister aleleri siki kalite kontrolundenGPCirilir. Buna ragmen fonksiyon arizasi meydana geldiginde aleti servis adresimize postalayin. Aletiniz kisa sure icinde tamir edilecektir.

• Ariza hakkinda yapilacak kisa aciklama ariza arama ve tamir suresini azaltacaktir. Arizanin garanti suresi icinde meydana gelmesi halinde aletin icine garanti tertifikasi ve kasa fisini de koyun.
• Arizanin garanti suresinin disinda meydana gelmesi halinde firmamiz tamir ucretini sisden talep edecektir.

ONEMLI! Aletin açilması halinde garanti hakkiniz kaybolur.

DIIKKAT! Ürün Sorumluluk Yasasa gore, uygunsuz yapilan tamiratlarda veya orjinal olmayan ya da tarafimizca onaylanmayan parçalarin deistirilmesi nedeniyle ve tamiratin makinererimizin yol açacal hasarlar icin sorumluluk almadümizi ehemmiyle belirtiriz! Aynısey kullanıan aksesuvarlar icin de-geçerlidir.

• Transport hasarlarini onlemek icin aleti guvenli bir sekilde paketleyin veya orijinal ambalajini kullanin.
• Garanti suresinin dolmasindansonrada sizlere hizmet veririz vemuhtemelen Meister aleterinde meydana gelecek arizalarui uygun fiyatlarla tamir ederiz.

Aşagida belirtilen ürünün ...

Farbspruhgerat

Strifikaci pistole

Pistolet à peinture

Paint spray gun

Verfspuittpistol

Aparat natryskowy

Boya puskurtme tabancasi

FP80M Nr. 5412950 BJ:2014 · SN:12001

... alltaki yönnetmeliège uygun olduğu aciklamir:

2006/95 EC

2006/42 EC

2004/108 EC

2011/65 EU
