GEBRUIKSAANWIJZING DH 45SA HITACHI

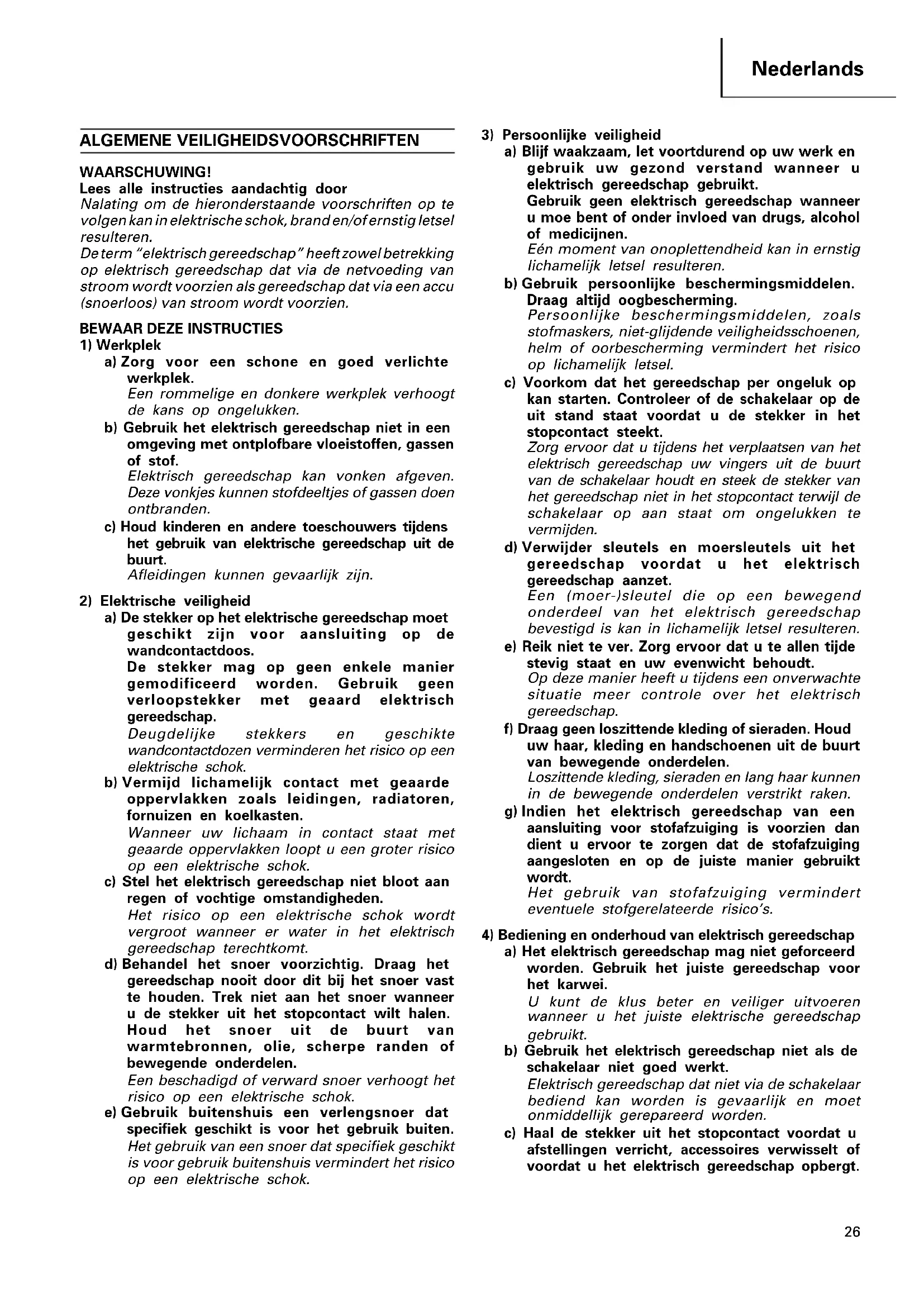

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING! Lees alle instructies aandachtig door Nalating om de hieronderstaande voorschriften op te volgen kan in elektrische schok, brand en/of ernstig letsel resulteren. De term “elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige en donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontplofbare vloeistoffen, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt. Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap moet geschikt zijn voor aansluiting op de wandcontactdoos. De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte wandcontactdozen verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Persoonlijke beschermingsmiddelen, zoals stofmaskers, niet-glijdende veiligheidsschoenen, helm of oorbescherming vermindert het risico op lichamelijk letsel. c) Voorkom dat het gereedschap per ongeluk op kan starten. Controleer of de schakelaar op de uit stand staat voordat u de stekker in het stopcontact steekt. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en steek de stekker van het gereedschap niet in het stopcontact terwijl de schakelaar op aan staat om ongelukken te vermijden. d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. f) Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. c) Haal de stekker uit het stopcontact voordat u afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt. 05Ned_DH45SA_WE_6L 6/28/07, 12:2426Nederlands

Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het- zelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies en het bestemde doel worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen. Gebruik van elektrisch gereedschap voor andere doeleinden dan het bestemde doel kan tot gevaarlijke situaties leiden.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt. Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft. VOORZORGMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen. VOORZORGSMAATREGELEN BETREFFENDE

Blootstelling aan lawaai kan tot gehoorverlies leiden.

2. Het booreinde gedurende of direct na het uitzetten NIET

aanraken. Het booreinde wordt tijdens het boren uiterst heet en zou ernstige brandwonden kunnen veroorzaken.

3. Voordat U in een muur, plafond of vloer iets uitbreekt,

dient gecontroleerd te worden of er electrische kabels of leidinegn onder liggen.

4. Gebruik de extra handgrepen die met het gereedschap

zijn meegeleverd. Verlies van controle over het gereedschap kan in lichamelijk letsel resulteren.

5. Hund de handgrepen van het elektrisch gereedschap

altijd stevig vast. Zoniet, dan zal de tegendruk onzuiver werk of gevaarlijke sit, dan uaties in de hand werken.

6. Draag een stofmasker

Adem de schadelijke stoffen die tijdens het boren of beitelen vrijkomen niet in. De stoffen kunnen schadelijk zijn voor uw gezondheid en de gezondheid van toeschouwers. TECHNISCHE GEGEVENS Voltage (verschillend van gebied tot gebied)* (110V, 115V, 120V, 127V, 220V, 230V, 240V) Input 1400 W* Capaciteit Boorgedeelte: 45 mm Kerngedeelte: 120 mm Onbelaste snelheid 300/min. Aantal slagen belast 2500/min. Gewicht (zonder snoer, zijgreep) 9,8 kg

• Kontroleer het naamplaatje op het apparaat daar het apparaat afhankelijk van het gebied waar het verkocht wordt gewijzigd kan worden. STANDAARD TOEBEHOREN (1) Omhulsel (Plastic) ...................................................... 1 (2) Zijgreep ....................................................................... 1 (3) Stopper ........................................................................ 1 (4) Hammer Grease A ...................................................... 1 (5) Stofkap ........................................................................ 1 De standaard toebehoren kunnen zonder aankondiging op ieder moment worden veranderd. EXTRA TOEBEHOREN (los te verkrijgen) Gatdoorboring (Draaiend + Slaan) (1) Drilstuk (hexagonale schacht) Totale lengte: 280 400 505 mm Externe diameter: 16 19 22 25 28 32 38 mm 05Ned_DH45SA_WE_6L 6/28/07, 12:2427Nederlands

Boren voor ankergaten (Draaien + Slaan) Grote diameter gatboren (Draaien + Slaan) (1) Middenpin Van toepassing op kernstuk 38 mm – 120 mm Van toepassing op kernstuk 32 mm en 35 mm OPMERKING Gebruik kernstuk 25 mm en 29 mm niet. (2) Kernstuk Externe diameter 25 29 32 35 38 45 54 64 79 94 105 120 mm (Met plaatje, niet van toepassing voor 25 mm en 29 mm kern) (3) Kernstukschacht Van toepassing op kernstuk boven 38 mm Van toepassing op kernstuk onder 35 mm Ankerwerk (voor zelfborende ankers) (1) Ankeradaptor (voor draaien en Slaan) Ankermaat: W1/4, W5/16, W3/8, W1/2, W5/8 (No. 20) (No. 25) (No. 30) (No. 40) (No. 50) Breken (Slaan) Groefsnijden en graven (Slaan) Asfaltsnijden (Slaan) Spuitje (voor verwijderen van gruis) Smeerolie A 500 gr. (in een blik) 70 gr. (in een groene tube) 30 gr. (in een groene tube) De extra toebehoren kunnen zonder aankondiging op ieder moment worden veranderd. TOEPASSINGEN Boren van gaten in beton Boren van ankergaten Breken van beton, snijden, graven en dergelijke (door gebruik te maken van de toebehoren).

Controleren of de netspanning overeenkomt met de opgave op het naamplaatje.

Controleren of de netschakelaar op „UIT” staat. Wanneer de stekker op het net aangesloten is, terwijl de schakelaar op „AAN” staat, begint het gereedschap onmiddellijk de draaien, hetwelk ernstig gevaar betekent.

Wanneer het werkterrein niet in de buurt van een stopcontact ligt, dan moet men gebruik maken van een verlengsnoer, dat voldoende dwarsprofiel en voldoende nominaal vermogen heeft. Het verlengsnoer moet zo kort mogelijk gehouden worden.

4. Aanbrengen van een boor

OPMERKING Gebruik uitsluitend originele Hitachi-onderdelen voor gereedschap zolas een puntboor en beitel. (1) Gebruik de bijgeleverde olie, in een groene tube om de schacht te smeren. (Afb. 1) (2) Draai de greep helemaal in de richting van pijl A en zet de markering op de voorste tussenring op de markering van de greep. (Afb. 2) (3) cotter (1) Drilstuk (vernauwde schacht) Externe diameter: 11 12 14,3 14,5 17,5 21,5 mm (2) Adaptor voor vernauwde schacht Adaptor voor vernauwde schacht Morse tap (Nr.1) Norse tap (Nr. 2) A-tap B-tap Toepasselijk boorstuk Boorstuk (vernauwde schacht) 11 12 14,3 14,5 17,5 mm Boorstuk (vernauwde schacht) 21,5 mm Adaptor voor vernauwde schacht die samen A-tap of B-tap vormen, zijn als los verkrijgbare toebehoren beschikbaar, maar het boorstuk wordt niet meegeleverd. (Plaatje) (2) Kernstuk (1) Middenpin (3) Kernstuk- schacht (1) Puntboor Totale lengte: 280 450 mm (1) Beitel totale lengte: 280 450 mm (1) Snijder (2) Drijfsleutel 05Ned_DH45SA_WE_6L 6/28/07, 12:2428Nederlands

(3) Steek de schacht van het gereedschap helemaal in het gat totdat het de bodem daarvan raakt. (Afb. 2) (4) Draai de greep terug naar de oorspronkelijke positie. Het gereedschap is vergrendeld als u de markering op de voorste tussenring op de markering van de greep heeft gezet. Trek even aan het gereedschap om te controleren of het inderdaad vast zit. Voer de handelingen onder (2) hierboven uit en trek het gereedschap naar buiten om dit te verwijderen.

5. Bevestigen van stofkap

U kunt voorkomen dat er bij werkzaamheden met het gereedschap omhoog gericht stof in de gereedschaphouder komt door een stofkap aan het boorstuk te bevestigen. Hieronder wordt het bevestigen van de stofkap uitgelegd. (1) Steek de stofkap in het boorstuk. (Afb. 3) (2) Bevestig het boorstuk aan de gereedschaphouder. (Afb. 4) (3) Steek het boorstuk in totdat het contact met het uiteinde van het gat maak. Controleer dat de stofkap geen contact met de gereedschaphouder maakt. Verplaats de stofkap iets naar voren indien het contact met de gereedschaphouder maakt. GEBRUIK

1. Het boren van gaten (Afb. 5)

(1) Plaats de punt van de boor op de gewenste positie, en trek aan de schakelaar. (2) Het is onnodig overmatige druk uit te oefenen op het apparaat. Door lichtelijk te drukken zodat de te bewerken plaats loskomt is voldoende. VOORZICHTIG Wanneer de boor vast komt te zitten in de muur of in andere materialen kan het apparaat, ondanks dat deze voorzien is van een veiligheidskoppeling, hevig gaan schudden. Zorg ervoor dat beide handgrepen goed worden vastgehouden tijdens de werkzaamheden.

2. Breken en snijden (Afb. 6)

Wanneer de punt van de boor voor breken en snijden gebruikt wordt, is het gewicht van het apparaat voldoende. Overmatige druk uitoefenen is in dit geval niet nodig.

3. Installeer de stopper (Afb. 7)

(1) Maak de zijgreep los en plaats het rechte gedeelte van de stopper in het schroefgat van de hendel aan de voorkant. (2) Maak de zijgreep los, en schuif de stopper naar de juiste plaats en draai de hendel naar rechts om de stopper vast te zetten.

4. Opwarmen (Afb. 8)

Het smeringsysteem van dit gereedschap moet onder koude omstandigheden eerst opwarmen. Plaats het uiteinde van het boorstuk eerst tegen het beton, schakel het gereedschap in en laat het systeem opwarmen. Kontroleer dat u een ”slag” hoort en gebruik dan het gereedschap. LET OP: Houd tijdens het opwarmen de zijhendel en het gereedschap stevig met beide handen vast zodat uw positie niet door de druk van de boor wordt veranderd.

DRILLEN EN INDRIJVEN VAN ANKERS

Gebruik de extra toebehoren, zoals de ankeradaptor en vernauwde schachtadaptor, voor ankers.

1. Wanneer een draaiende ankeradaptor gebruikt

wordt. (1) Plaats het zelfborende anker in de ankeradaptor (Afb. 9) (2) Zet de schakelaar op ON en boor een opening voor het zelf-borende anker (Afb.10) Zet de boor voor het beginnen met boren iets schuin om de plaats van het te boren gat te bepalen. (3) Verwijder gruis met het spuitje en bevestig de plug aan de top van het anker. Gebruik daarna een hamer om het anker in te brengen. (4) Gebruik de drijfsleutel om het anker te scheiden nadat dit ingebracht is. (Afb. 11) (5) Het resterende gedeelte van het anker kan verwijderd worden met een gewone hamer of een knijp tang. (Afb. 12) VOORZICHTIG Het resterende gedeelte van het anker vliegt weg, dus let erop dat dit geen gevaar oplevert.

2. Wanneer een vernauwde schachtadaptor gebruikt

wordt. (Afb. 13) (1) Plaats de boor met de vernauwde schacht in de adaptor van de schacht. (2) Zet het apparaat aan en boor een gat tot de diepte die aangegeven wordt op de groef van de boor. (3) Nadat stof en gruis met de spuit verwijderd zijn, kan de plug in het anker geplaatst worden en ingebracht worden met een hamer. (4) Voor het verwijderen van het boorstuk (met vernauwde shacht) dient de cotter in de gleuf van de vernauwde schachtadaptor te worden gestoken. Sla nu op de cotter terwijl de boorhamer wordt ondersteund. (Afb. 14)

GEBRUIK VAN EEN KERNSTUK

Met behulp van een kernstuk kunnen grote kaliber en blinde gaten geboord worden. Gebruik in dit geval de losverkijgbare hulpstukken (zoals middenpin en kernstukschacht) voor goede resultaten.

VOORZICHTIG Verwijder altijd de stekker voordat het kernstuk bevestigd wordt. (1) Bevestig het kernstuk op de schacht van het kernstuk. (Afb. 15) Olie het schroefgedeelte van de schacht zodat deze gemakkelijk verwijderd kan worden. (2) Bevestig de schacht van het kernstuk op de boorkop net als een drilstuk of puntboor. (Afb. 16) (3) Plaats de middenpin in het plaatje en druk in totdat het einde bereikt is. (4) Leg het plaatje zodanig op de top van het kernstuk, dat het holle gedeelte goed past. Wanneer de positie van de uitholling naar links of rechts verschoven wordt, kan het plaatje niet uit positie raken, zelfs wanneer de dril naar beneden gebruikt wordt. (Afb. 17)

(1) Steek de stekker in het stopkontakt. (2) De middenpin heeft een ingebouwde veer. Door deze recht en zachtjes tegen een muur of vloer te drkken 05Ned_DH45SA_WE_6L 6/28/07, 12:2429Nederlands

maakt de oppervlakte van het kernstuk kontakt waarne een gat geboord wordt. (Afb. 18) (3) Wanneer de diepte van het gat ongeveer 5 mm is, kan positie van het gat bepaald worden. Verwijder hierna de middenpin en het plaatje en boor vervolgens het gat. VOORZICHTIG Verwijder altijd de stekker uit het stopkontakt wanneer de middenpin en het plaatje verwijderd worden.

3. Demontage van het kernstuk

(1) Door de boor (met daarin het kernstuk) naar boven te houden, en deze twee of drie keer aan te zetten, komt de schroef los en kan de boor uitgenomen worden. (Afb. 19) (2) Neem de kernstukschacht uit de boor, houd het kernstuk met een hand vast, en sla hard op de kop van het hexagonale gedeelte van de kernstukschacht met een hamer, waarna de ronde kopschroef loskomt en de boor gedemonteerd kan worden. (Afb. 20)

De constructie van dit apparaat is luchtdicht, zodat olie niet kan uitlekken, en het apparaat beschermd is tegen stof. Het apparaat kan dus voor lange tijd gebruikt worden zonder verdere smering. Vervang de olie zoals hieronder is beschreven.

1. Periodieke vervanging van de olie

Vervang de olie nadat het apparaat 6 maanden gebruikt is. Vervangingsolie is verkrijgbaar bij de officiële Hitachi Service Agent.

2. Vervangen van de olie

VOORZICHTIG Zet het apparaat uit, en verwijder de stekker uit het stopkontakt voordat met het vervangen van de olie begonnen wordt. (1) Verwijder de krukkastafdekking en veeg het smeermiddel weg. (Afb. 21) (2) Voeg 20g Hitachi Electric Hammer Grease A toe (Standaard toebehoren, verpakt in een tube). De tube bevat 30g dus gebruik 2/3 van de inhoud. (3) Nadat het smeermiddel is vervangen, moet u de krukkastafdekking weer goed terugplaatsen. OPMERKING De Hitachi electric Hammer Grease A is een laag viscositeitstype. Nieuwe tubes zijn bij het erkende Hitachi Servicecentrum verkrijgbaar.

ONDERHOUD EN INSPECTIE

1. Inspectie van de boor

Daar door een stompe boor het prestatievermogen vermindert, en de motor beschadigd kan worden, dient deze geslepen of vervangen te worden wanneer slijtage wordt vastgesteld.

2. Inspectie van de bevestigingsschroef:

Alle bevestigingsschroeven worden regelmatig geinspecteerd en gekontroleerd of zij juist aangedraaid zijn. Wanneer één van de schroeven losraakt, dan moet deze onmiddellijk opnieuw aangedraaid worden. Gebeurt dat niet, dan kan dat tot aanzienlijke gevaren leiden.

3. Onderhoud van de motor

De motorwikkeling is het „hart” van het electrische gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigd en/of met olie of water bevochtigd wordt.

4. Inspectie van de koolborstels (Afb. 22)

Bij de motor zijn koolborstels gebruikt, die onderhevig zijn aan slijtage. De motor kan beschadigd worden wanneer de koolborstels versleten zijn. De motor stop automatisch wanneer deze voorzien is van auto-stop koolborstels. In dit geval dienen beide koolborstels vervangen te worden door nieuwe borstels van hetzelf de nummer, zoals de afbeelding laat zien. Bovendien moeten de koolborstels zich in de borstelhouders vrij kunnen bewegen.

5. Vervangen van de koolborstels

Draai de zelftappende schroeven los en verwijder de afdekking voor de borsteldoppen. Vervolgens verwijdert u de borsteldoppen en haalt u de koolborstels uit de machine. Nadat u deze vervangen heeft, moet u niet vergeten de borsteldoppen weer aan te brengen en de afdekking voor de borsteldoppen weer stevig vast te zetten met de zelftappende schroeven.

6. Lijst vervangingsonderdelen

A: Ond.nr. B: Codenr. C: Gebr.nr. D: Opm. LET OP Reparatie, modificatie en inspectie van Hitachi elektrisch gereedschap dient te worden uitgevoerd door een erkend Hitachi Service-centrum. Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende Hitachi Service-centrum wanneer u om reparatie of ander onderhoud verzoekt. Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. MODIFICATIES Hitachi elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen (zoals codenummers en/of ontwerp) zonder voorafgaande kennisgeving gewijzigd worden. GARANTIE De garantie op het elektrisch gereedschap van Hitachi is in overeenstemming met de wettelijke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van Hitachi te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie. AANTEKENING Op grond van het voortdurende research-en ontwikkelingsprogramma van HITACHI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden. 05Ned_DH45SA_WE_6L 6/28/07, 12:2430Nederlands

Informatie betreffende luchtgeluid en trillingen De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871. Gemeten A-gewogen geluidsniveau: 101dB (A) Gemeten A-gewogen geluidsdrukniveau: 88 dB (A) Onzekerheid KpA: 3 dB (A) Draag gehoorbescherming. Typische gewogen effektieve versnellingswaarde: 9,5 m/s
