GEBRUIKSAANWIJZING IAN 321980 MIOMARE

Montage-, bedienings- en veiligheidsinstructies

CZ

LED VANOVÁ ARMATURA SE SPRCHOU

Vouw voor het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

Correct gebruik.. 28
Beschrijving van de onderdelen.. 28
Technische gegevens.. 28
Omvang van de levering.. 28

Veiligheidsinstructies

Montage.. 29

Mengkraan aansluten.. 29
Accessoires (doucheslang en douchekop) aansluiten.. 30

Bediening.. 30

Ingebruikname.. 30
Omschakelaar badkraan/douchefunctie.. 30

Onderhoud en reiniging.. 30

Mengkraan onderhoden en reinigen.. 30
LED-inzetstuk verrangen.. 31
Zeef verwangen.. 31
Cartouche verrangen.. 31

Afvoer 32

Informatie.. 32

Drinkbaarheid van leidingwater.. 32

Garantie en service

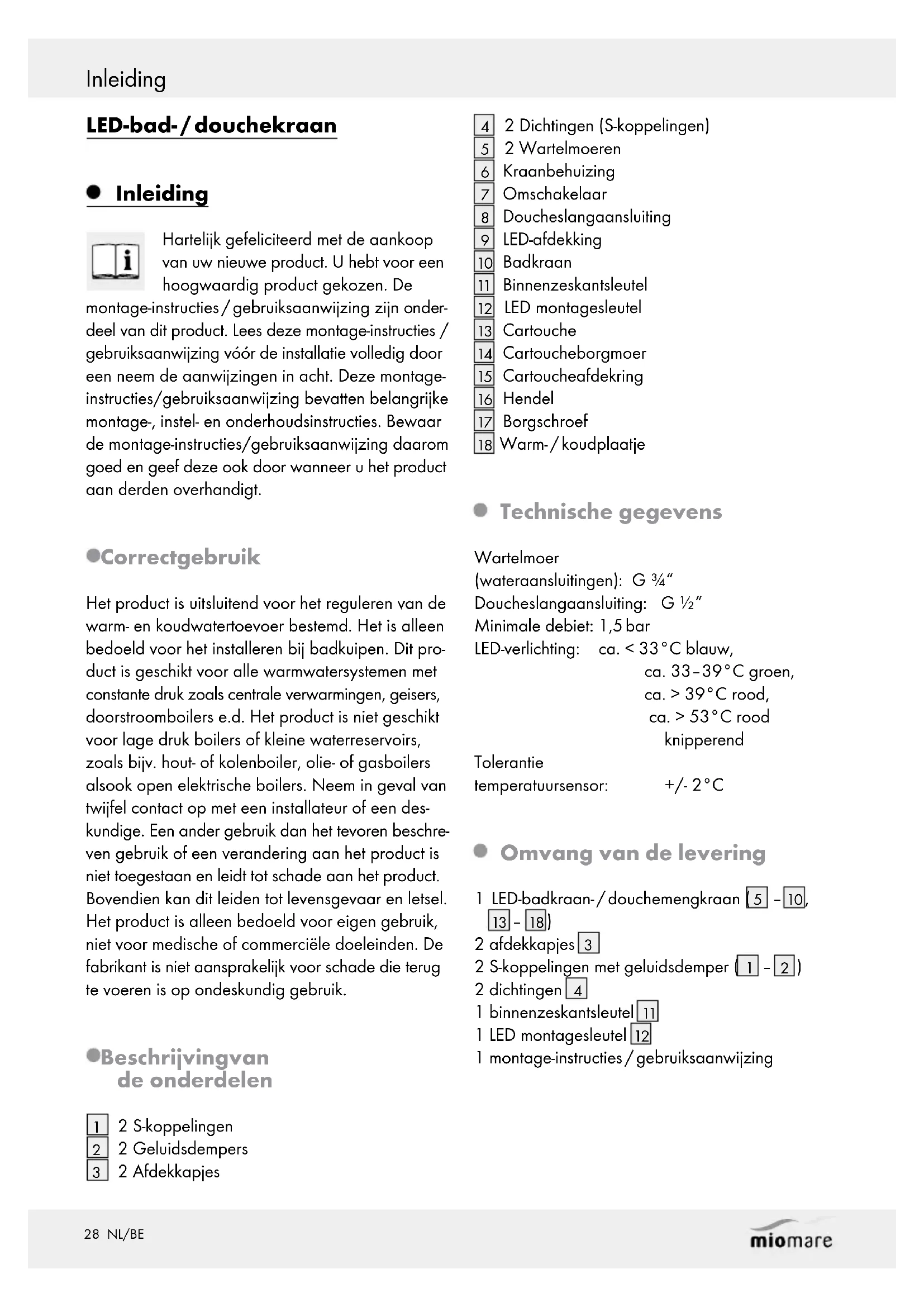

LED-bad-/doucekraan

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heb voor een hoogwaardig product gekozen. De

montage-instructies / gebruiksaanwijzing zijn onderdeel van dit product. Lees deze montage-instructies / gebruiksaanwijzing voör de installmentie volledig door een neem de aanwijzingen in acht. Deze montage-instructies/gebruiksaanwijzing bevatten belangrijke montage-, instel- en onderhoudsinstructies. Bewaar de montage-instructies/gebruiksaanwijzing waarom goed en geef deze ook door wanner u het product aan derden overhandigt.

- Correctgebruik

Het product is uitsluitend voor het reguleren van de warm- en koudwatertoevoer bestemd. Het is alleen bedoeld voor het installereren bij badkuipen. Dit product is geschikt voor alle warmwatersystemen met constante druk zoals centrale verwarmingen, geisers, doorstroomboilers e.d. Het product is Niet geschikt voor lage druk boilers ofkleine waterreservoirs, zoals bijv.hout-of kolensoiler, olie-of gasboilers alsook open elektrische boilers. Neem in geval van twijfel contact op met een installmenteur of een deskundige. Een ander gebruik dan het tevoren beschreven gebruik of een verandering aan het product is Niet toegestaan en leidt tot schade aan het product. Bovendien kan dit leiden tot levensgevaar en letsel. Het product is alleen bedoeld voor eigena gebruik, Niet voor medische of commerciele doeleinden. De fabrikant is Niet aansprakelijk voor schade die terug te voeren is op ondeskundig gebruik.

Beschrijvingvan de onderdelen

1 2 S-koppelingen
2 2 Geluidsdempers
3 2 Afdekkapjes

4 2 Dichtingen (S-koppelingen)
52Wartelmoeren
6 Kraanbehuzing
7| Omschakelaar
8 Doucheslangaansluiting
LED-afdekking
10 Badkraan
11 Binnenzeskantsleutel
12 LED montagesleutel
13 Cartouche
[14] Cartoucheborgmoer
15 Cartoucheafdekring
16Hendel
[17] Borgschoroef
18 Warm-/koudplaatje

(wateraansluitingen): G34

Doucheslangaansluiting: G 12

Minimale debiet: 1,5 bar

LED-verlichting: ca. < 33^ blauw,

$$ \mathrm {c a .} 3 3 - 3 9 ^ {\circ} \mathrm {C} \text {g r o e n}, $$

$$ \mathrm {c a .} > 3 9 ^ {\circ} \mathrm {C} \text {r o o d}, $$

$$ \mathrm {c a .} > 5 3 ^ {\circ} \mathrm {C} \text {r o o d} $$

$$ \mathrm {k n i p p e r e n d} $$

Tolerantie

temperatuursensor: + / - 2^

- Omvang van de levering

1 LED-badkraan-/douchemengkraan 5-10, 13-18)
2 afdekkapjes 3
2 S-koppelingen met geluidsdemper [1-2]
2 dichtingen4
1 binnenzeskantsleutel 11
1 LED montagesleutel 12
1 montage-instructies/gebruiksaanwijzing

Veiligheidsinstructies

WAARSCHUWING! LEVENSGEVAAR EN GEVAAR VOOR ONGEVALLEN VOOR

KLEUTERS EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateri-aal. Er bestaat verstikkingsgevaar. Houd het product buiten bereik van kinderen. Het product is geen spelelgoed.

SCHOKKEN! Ondichteden of waterlekkages konnen tot levensgevaar door elektrische schokken leiden. Controler alle verbindingen zorgvuldig op dichtheid. Waarborg bovendien dat alle leidingen van elektrische apparaten correct en veilig geinstalleerd+zijn.

VOORZICHTIG! GEVAAR VOOR LETSEL!

Waarborg dat alle onderdelen intact en deskundig gemonteerd zijn. Bij ondeskundige montage bestaat gevaar voor letsel. Houd er rekening mee dat de onderlegschijven en de afdichtingen aan slijtage onderhevig�in en regelmatig moeten worden verrangen. Beschadigde onderdelen konnen deeiligkeit en de werkking beinvloeden.

Laat de montage alleén door een vakkundige personuiuvoeren.

Let op dat alle aufdichtingen correct gemonteerd sein.

GEVAAR VOOR BRANDWONDEN! Let

er bij de warmwaterinstelling op dat u de watertemperatuur Niet te heet instelt.

VOORZICHTIG! Zorg ervoor, dat het warm-/ koudwaterplaatje 18 correct worden geplaatst.

Dejuiste montage luidt: oven = rood (warm water), neden blauw (koud water).

Let er alstublieft op dat alle dichtingen aan slijtage onderhevig zich en regelmatig要去en worden verrangen.
- Ondichtheden of waterlekkages konnen aanzienlijke materièle schade aan bouwwerken of inboedel veroorzaken. Controller er daarom alle verbindingen zorgvuldig op dichtheid.

Maak uzelf voor de montage verrouwd met alle omstandigheden ter plekke, bijv. wateransluitingen en afsluitinrichtingen.
Het product is uitsluitend bedoeld voor het gebruik in ruimtes met een temperatuur boven 0^

Montage

Opmerking: zorg ervoor dat u met het product vertrouwd raakt voor de montage. Lees hiervoar aandachtig de volgende montage-instructies en de veiligheidsvoorschriften. Bij een onjuiste montage is de garantie - vooral op gevolgschade -uitgesloten.

VOORZICHTIG! Sluit de hoofdwaterleiding af voor de installment. Anders bestaat er gevaar voor letsel en / of materièle schade.

- Mengkraan aansluten

Opmerking: voor deze stap hebt u een steekleutel SW 30 mm en een aufdichtband nodig.

Opmerking: Dek de vast te schroeven onderdelen af met een vochtige doek of met kunststof klemmen. Zo voorkomt u krassen.

Ga als volgt te werk:

Wikkel een afdichtband rond de geruwde delen van de schroefdraad (1 / 2^ schroefdraad) van S-koppelingen (zie afb. B1). Opmerking: afdichtband nicht bij de levering inbegrepen.
Schroef de S-koppelingen met de afgedichte schroefdraaddelen in de muuraansluiting.
Stel de vastgeschroefde S-koppelingen 1 horizontaal of op de afstand van de mengkraan (zie afb. B2).
Schroef de afdekkapjes 3 met de hand vast op de S-aansluitingen 1 tot gegen de wand (zie afb. B3).
Plaats de dichtingen 4 in de wartelmoeren 5 en schroef de mengkraanbehuizing 6 met de wartelmoeren 5 op de S-koppelingen 1 (zie afb. B4-B5).

• Accessoires (doucheslang endouchekop) aansluten

Opmerking: doucheslang en douchekop zich nicht bij de levering inbegrepen.

Opmerking:dek de vast te schroeven onderdelen af met een vochtige doek of met kunststof klemmen. Zo voorkomt u krassen.

Schroef een gangbare doucheslang vast aan de doucheslangaansluiting 8.
Bevestig een gangbare douchekop op de doucheslang.

Opmerking: neem bovendien de montage-instructies van de accessoires in acht.

Bediening

Ingebruikname

Controller in ieder geval alle verbindingen na de eerste ingebruikname zorgvuldig op dichtheid.

• Controller de werkung van de entwickraan. Draai hiervoord hemel [16] in alle mogelijkke posities.

Opmerking: de mengkraan is voorzien van een LED-verlichting. De LED-verlichting werkt door middel van een geintegreerde turbine (zonder batterijen). De LED-kleurwisseling geschiedt automatisch afhankelijk van de ingestelde watertemperatuur, door middel van de geinteggreerde temperatuursensor:

tot ca. 33^ blauw,
tussen ca. 33 - 39^ groen,
boven ca. 39^ rood,
boven ca. 53^ rood knipperend
- Open de hoofdkraan.
Open de hendel 16 en beweeg deze maar boven of beneden om de sterkte c.q. de temperatuur van de watertoevoer te reguleren.

Warm water:

Draai de hendel 16aar boven.

Koud water:

Draai de hendel 16aar beneden.

- Omschakelaarbadkraan/ douchefunctie

Het omschakelen van de badkraan op de douchefunctie geschiedt manueel door het omhoogtrekken of latent zakken van de omschakelaar 7.

Badkraan:

Zakken van de omschakelaar 7.

Douchefunctie:

Omhoog trekken van de omschakelaar7.

Opmerking: manuele omstelling betekent: als bij geactiveerde douchefunctie de kraan worden dichtgedraaid, blift de douchefunctie actief. Bij hernieuwde ingebruikname is de douchefunctie nog steeds actief, totdat deze manueel op de badkraan worden omgeschakeld.

- Onderhoud en reiniging

Mengkraanonderhouden en reinigen

Houd er a.u.b. rekening mee dat sanitaire mengkranen special onderhoud vergen. Neem waarom de volgende instructies in ache:

Gebruik in geen geval benzine, oplosmiddelen of agressieve reinigingsmiddelen c.q. harde reinigingsborstels etc. voor de reiniging. Deze zouden het oppervlak van het product konnen beschadigen.
Droog uwCCCCCC na ieder gebruik af met een doek om eventuale kalkaanslag te vermiiden.
Reinig het product met een vochtige, zachte doek en indien nodig met een mild reinigings-middel.

Bij het Niet in acht nemen van de onderhoudsinstru cties dient u rekening te houden met beschadigingen aan het oppervlak. In dit geval komen garantieclaims te verrallen.

- LED-inzetstuk verrangen

Als de LED-lampen nicht branden, kan het LED-inzetstuk worden verrangen.

Levensdruur LED: ca. 10.000 gebruiksuren.

Een zich wèt kunt u bij het vermelde servicepunt bestellen.

Ga hierbij als volgt te werk:

Schroef de badkraan 10 van de mengkraanbehuizing 6 (zie afb.C1), hiervoor hebt ueen kruskopschroevendraier nodig.
Schroef de LED-afdekking met behulp van de binnenzenskantsleutel van de mengkr-aanbehuizing (zie afb. C2).
Verwijder het LED-inzetstuk van kunststof (zie afb. C3-C4), gebruik hiervoord de LED-montagesleutel [12].
Monteer het neue LED-inzetstuk, de LED-af-dekking 9 en de badkraan 10 aan de mengkraanbehuzing 6 analogoog ten opzichte van de demontage (zie afb. C5-C7).

- Zeef verwangen

Als het zeef in de LED-afdekking sterk verontreinigd is, moet hij gereinigd of verrangen worden.

Ga hierbij als volgt te werk:

Schroef de badkraan 10 van de mengkraan-behuizing 6 (zie afb. C1), hiervoor hebt u een kruskopschroevendraaier nodig.
Schroef de LED-afdekking met behulp van de binnenzenskantsleutel van de mengkr-aanbehuizing (zie afb. C2).
Druk het zeef met een vlak voorwerp van buitenafuit de LED-afdekking (zie afb. D1).

ATTENTIE GEVAAR VOOR LETSEL! De buitenste rand van het zeef kan puntige randen hebben.
Verwijder kalkhoudende resten of vreemde voorwerpen.

Vervang het zeef in geval van sterke verontreiniging of beschadiging door een nieuw zeef.
Een nieuw zeef=kunt u bij het vermelde servicepunt bestellen.

Druk het gereinigde /{nieuwe zeef van bennenuit in de LED-afdekking 9 (zie afb. D2).
Opmerking: let erop, dat het zeef correct in de LED-afdekking zit.
Monteer de LED-afdekking 9 en de badkraan 10 aan de mengkraanbehuzing 6 analogyt ten opzichte van de demontage (zie afb. C6-C7).

- Cartouche verrangen

Een cartouche 13 is een aan slijtage onderhevig onderdeel, dat op basis van kalkgehalte c.q. verontreiniging van het water moet worden verrangen. Deze stelt u vast als de hendel 16 moeilijk te gebruiken is. Een niew cartouche 13 sunt u bij het aangegeven servicepunt verkrijgen.

Opmerking: voor deze stap hebt u een steekseleutel SW 27 mm of eenCCCCCC nodig.

Omdecartouche13 teervangen,gaatuals volgttewerk:

Draai de hoofdwatertoevoer zich. Laat het in de leiding achtergebleven water weglopen.
Verwijder het warm-/koudplaatje 18 en te brengen een vlak voorwerpCUSen de rand van het warm-koudplaatje 18 en de buitenkant van de hendel 16 te schuiven.

Opmerking: druk het warm-/koudplaatje 18 voorzichtig met een beetje druk maar buiten om het oppervlak Niet te beschaden.

Draai de borgschoef met een binnenzeskantsleutel gegen de klok in los.

VOORZICHTIG! Draai de borgschefeniet vollediguit. Verwijder们都 slechts zover totdat de hendel 16 makkelijk verwijderd kan worden.

Haal de hendel 16 eraf.
Schroef de cartoucheafdekring 15 eraf, gebruik hiervoor geen tang of steeksleutel. Anders kan dit tot beschadigingen aan het product leiden.
Draai de zich eronder bevindende cartouche-borgmoer met eenCCCCCC of een steeksleutel SW 27 mm los en haal de complete cartouche 13uit de kranbehuizing
Plaats de nouvelle cartouche 13 weer precies zo in de kraanbehuzing 6.

Opmerking: let erop, dat de afdichting onder de cartouche [13] correct gespositioneerd is. Zorg ervoor dat de geleidingen in de waarvoor bedoelde gaten zitten.
Monteer alle eerder genoemde delen wee. Draai de cartoucheborgmoer met een mengkraantang of een steeksleutel SW 27 mm vast, terwijl u gelijktijdig de mengkraan gegen de draaibeweging vast houdt. Hierdoor bereikt u de dichtheid en zorgt u ervoor, dat de hendel soepel te bewegen is.

VOORZICTIG! Zorg ervoor, dat het warm-/ koudwaterplaatje 18 correct worden geplaatst.

Dejuiste montage luidt: boven = rood (warm water), beneden = blauw (koud water).

Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kunt afvoeren.

Informatie over de möglichkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijkke overheid.

Information

Drinkbaarheidvan leidingwater

Roadpleeg uw gemeente over de drinkbaar- heid van het water in uw stad / gemeente.

Principeel geldende volgende adviezen voor de drinkbaarheid van leidingwater:

Laat water uit leidingen even lopen wonneer het longer dan vier uur in de leidingen heeft stil gestaan. Gebruik geen stagnatewater voor het bereiden van voeding en drank, vooral nicht bij het voeden van zuigelingen. Anders kan gevaar voor de gezondheid ontstaan. Vers water kut u daaraan herkennen dat het duidelijk kouder uit de leiding komt dan stagnatewater.

Gebruik geen stagnatewater uit verchroomde leidingen voor de voeding en / of lichamelijke verzorging wanner u allergisch op nikkel reageert. Dergelijk water kan sterk nikkelhoudend zich en een allergische reactie veroorzaken.
Gebruik geen drinkwater uit loden leidingen voor de bereiding van voeding voor zuigelingen en / of voor de bereiding van levensmiddelen tijdens het zwangerschap. Lood worden aan het drinkwater afgegeven en is vooral voor zuigelingen enkleine kinderen uiterst schadelijk voor de gezondheid.

- Garantie en service

Het product worden volgens strenge kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor levering grondig getest. In geval van schade aan het product kut u rechtmatig beroep doen op de verkoper van het product. Deze wettelijkrechten worden door once hierna vermelde garantie Niet beperkt.

Op dit product verlenen wij 5aar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wonneer binnen 5aar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons -aar once keuze - Gratis voor u gerepareerd of verrangen.Deze garantie komt te verrallen als het product beschadigd wordt, Niet correct gebrukt of onderhoven wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is nicht van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderden gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijkke onderdelen, die gemaakt zijn van glas.
