GEBRUIKSAANWIJZING S5 SIM WiFi Secual eTiger

Invoer: AC 110-240 V/50-60 Hz

Uitvoer: DC 12 V/1 A

Interne sirene

95 dB

Wi-Fi

2,4 GHz 802,11 b/g/n

Material behuizing

ABS-kunststof

GSM-frequentie

GSM:850/900/1800/1900 MHz

Bedrijfsomstandigheden

Temperatuur: -10^ 55^

Vochtig: 80% (niet-condenserend)

Radiofrequentie

433 + 868 MHz

Afmetingen bedieningspaneel (L x B x H)

205 × 135 × 28 mm

Transmissieafstand

<80 miljoen in open ruimte

Transmission power

Max. radio transmit power: 10 dBm

antenna gain : 2 dBi

Opmerking

!

Dit is geen volledige handleiding, maar een snelstartgids. Download de handleiding op www.etiger.com voor meer functionaliteiten en SMS- of app-instellen

Ledsignalen paneel

A B C D	Alarmstatus Witte LED	UIT: Er is geen alarm geactiveerd LED 'A' knippert: Het alarm van de normale zonesensor is geactiveerd LED 'B' knippert: Het alarm van de thusiszonesensor is geactiveerd LED 'C' knippert: Het alarm van vertragingszonesensor is geactiveerd LED 'D' knippert: Het alarm van de 24u zonesensor is geactiveerd LED 'ABCD' knippert: Het alarm is geactiveerd door SOS of sabotage van paneel
II	GSM-status Witte LED	UIT: Er is geen SIM-kaart of GSM-functie uit-geschakeld AAN: GSM-network is gereed Knipperen: GSM-network zoeken
	Wi-Fi-status Witte LED	UIT: WI-FI is uitgeschakeld AAN: Verbinding makes met de servers Knipperen: Tijdens Wi-Fi-instelmodus
	Systeem Status Blauwe LED	AAN—Systeem ingeschakeld UIT—Systeem uitgeschakeld Knipperen—Systeem ingeschakeld in thuis-modus
	Instellingen Status Witte LED	AAN—RF-verbindingsmodus Continu knipperen--modus Systeeminstillingen
	Aan/uit Status Groene LED	UIT—Er is geen signalaal gedetecteerd AAN—Gelijkstroom is aangesloten Knipperen—DC-voeding is uitgeschakeld

Deze stap is alleen van toepassing

als u uw systeem met een SIM-kaart gebruikt.

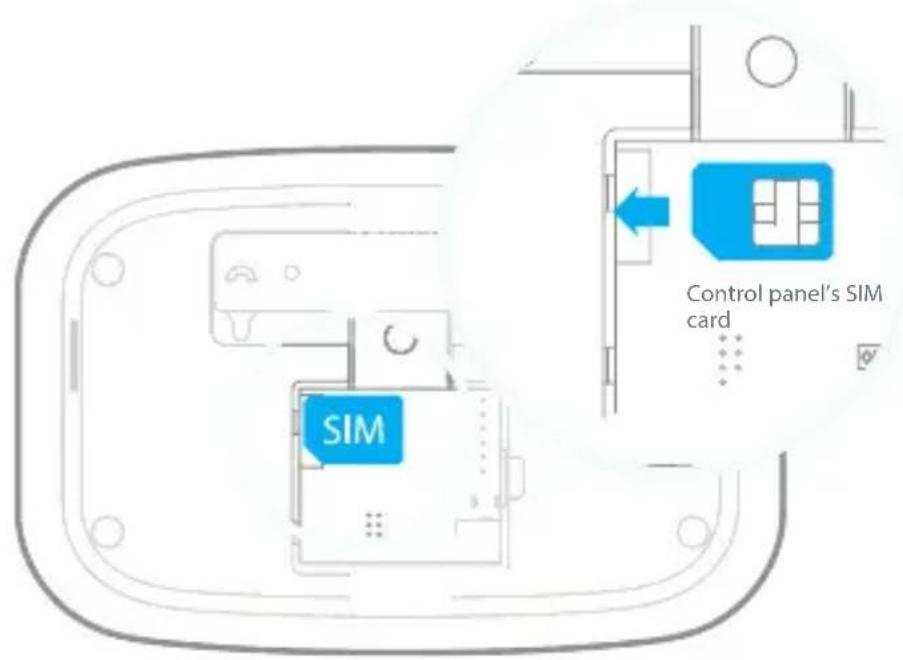

1

Plaats een SIM-kaart in het bedieningspaneel

U hebts een SIM-kaart nodig als u via SMS en telefoongesprekken met uw alarm wilt communicatoren.

Belangrijk

• Controller of de SIM-kaart Niet is beveiligld met een pincode.
• We adviseren u om een abonnement te kiezen met onbeperkt SMS'en en 1 of 2 uw beltegoed. De SIM-kaart要去 compatibel zichen met een 2G GSM-network. Neem voor meer informatie contact op met uw leverancier.
• Plaats de SIM-kaart voordat u uwsystemeinschakelt.
  Download de handleiding op www.etiger.com voor meer SMS-opties

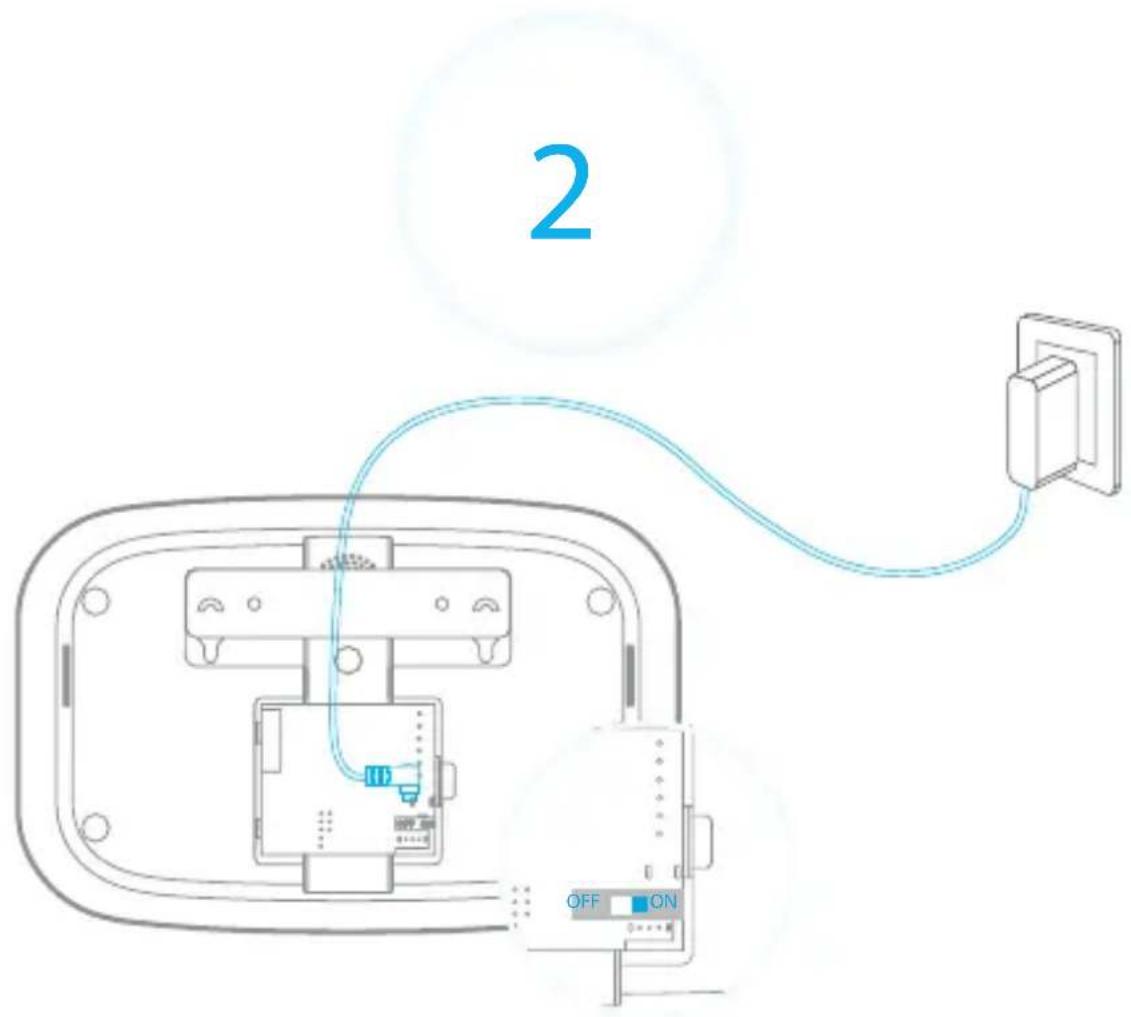

Het bedieningspaneel inschakelen

Steek de uitgangsconnector van de netadapter in de adapterinterface in het batterijcompartment aan de achterkant van het bedieningspaneel. Steek de stroomadapter in het stopcontact. Zet de stroomschakelaar op AAN' enplaats het deksel van het batterijcompartment terug. Het bedieningspaneel worden ingeschakeld.

Opgelet

Zorg ervoor dat u een SIM-kaart in het bedieningspaneel hebt geplaatst voordat u dit inschakelt. Als u een SIM-kaartplaatst na de eerste verbinding要去 het bedieningspaneel.altijd op 'UIT'zetten voordat u de SIM-kaartplaatst.

NL

3

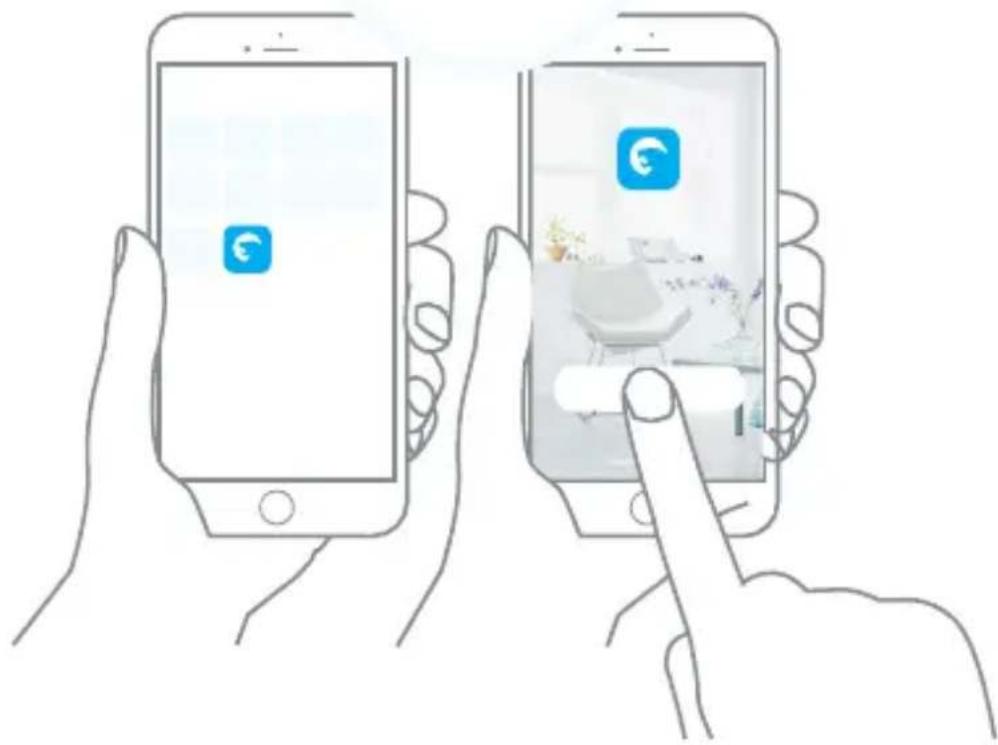

Uw app klaarmaken

1. Download de 'eTIGER Home' app op uw smartphone (in App Store en Google Play).
2. Open de 'eTIGER Home' app op uw smartphone.
3. Registreer met uw mobiele nummer en/of e-mailadres.
4. Meld u aan en maak een locatie (of thuis) voor uw alarm. Zorg dat u bent verbonden met uw thuisnetwork.

Gebruik van 'SIM-kaart alleen'

Indien u dit alarm met een SIM-kaart gebruikt en de iOS- en Android-apps Niet=kunt gebruiken, lees dan de volledige handleiding om meer te wetente komen over de interactie via SMS en telefoongesprekken. De volledige handleiding in beschikbaar op etiger.com

Het alarm met uw app (EZ-modus) verbinden

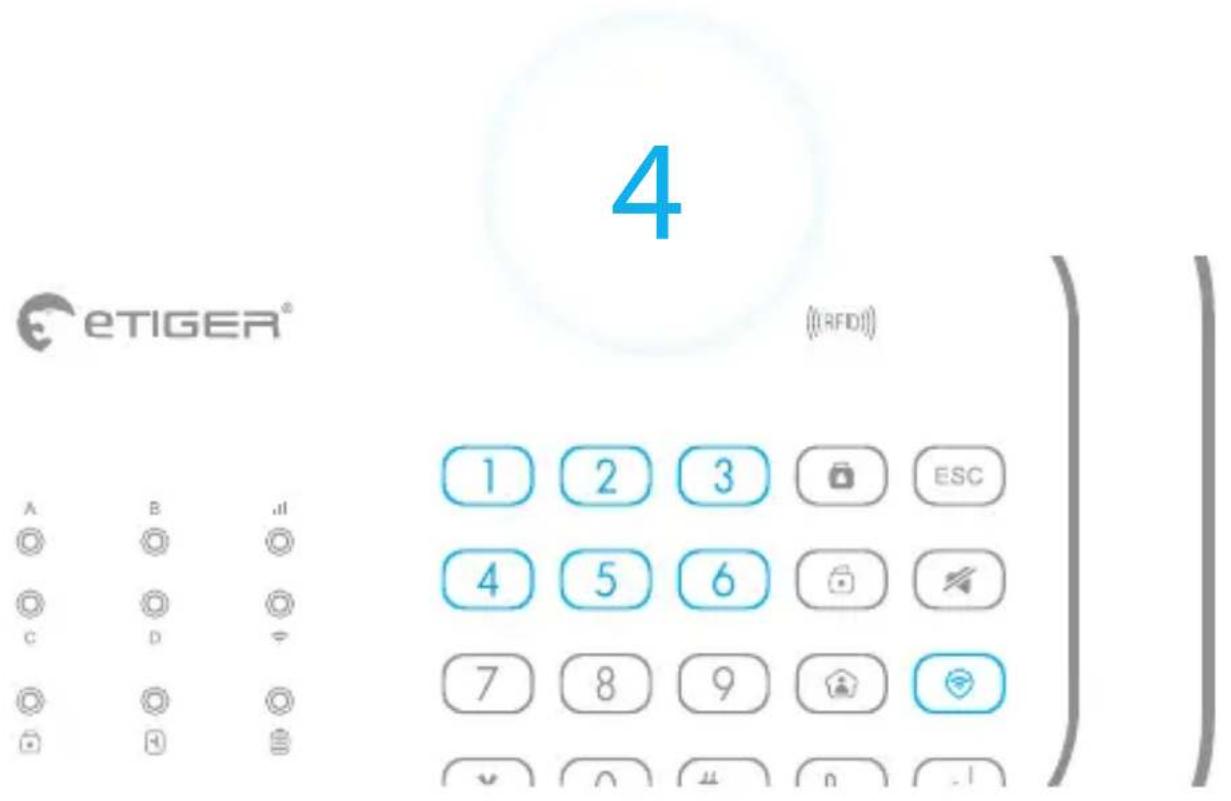

Stap 1: Activeer de Wi-Fi-verbindingsmodus op uw alarm: Toets de admin-code in 123456 +

Opgelet

Zorg ervoor dat het systeme is uitgeschakeld, de blauwe LED is UIT. Nadat de Wi-Fi-verbindingsmodus is geactiveerd, begint de witte Wi-Fi-LED snel te knipperen. nu is uw alarm gereed om verbinding te make met uw thuisnetwork.

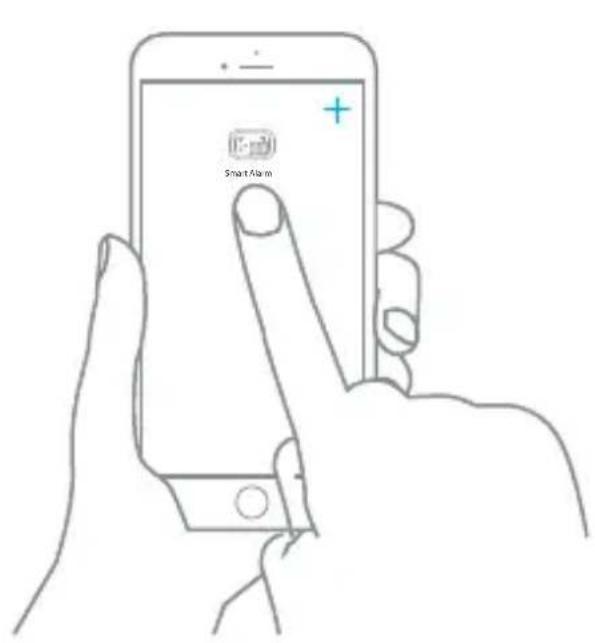

Stap 2: Kies in uw app het apparaat dat u wilt toevoegen: kies 'Apparaat toevo-gen' of ^+ en Smart Alarm'. De app vraagt of de LED snel knippert. Bevestig of dit het geval is.

Opmerking

Zorg ervoor dat u uw alarmsystemeem aansluit op een 2,4 GHz-network. eTIGER alarmsystemen werken nicht met 5.0 Ghz network. Neem contact op met uwetworkprovider als u problemen ondervindt.

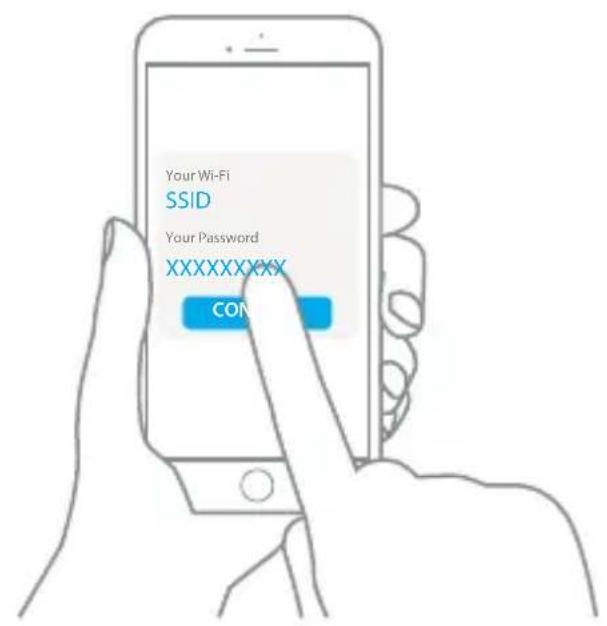

Stap 3: Stel het wifi-network in waarmee uw alarm verbinding moet make. Als u al bent verbonden met uw thisisnetwork, gezruikt de app dit network automatisch.

Vul het wifi-wachtwoord van de router in, bevestig en wacht ongeveer 20 seconden op antwoord (totdat de %-cirkel in de app 100% heeft bereikt)

Stap 4: Nadat de verbindingsprocedure is voltooid, kurz u de alarmnaam instellen om de verbinding te voltooien.

Opmerking

U kunt het alarm op twee manieren met uw app verbinden: EZ- en AP-modus. gebruik de AP-modus wanneer u uw alarm Niet=kunt verbinden zoals hierboven beschreiben. De volledige handleiding in beschikbaar op etiger.com

Wat gebeurt er als het alarm worden geactiveerd?

Meldingen via Wi-Fi

1. De sirene van het bedieningspaneel klinkt.
2. U ontvangt een melding via Wi-Fi of 4G dat het alarm is geactiveerd.

Bij gebruik van een SIM-kaart*

1. Als er een SIM-kaart in het bedieningspaneel zit, ontvangt u ook een SMS met de melding dat het alarm is geactiveerd.
2. U ontvangt een oproep. Neem de oproep aan: u hoog teen gesproken melding met een lijst met opties (stop de sirene, schakel het systeem UIT, start audiobewaking enz.)

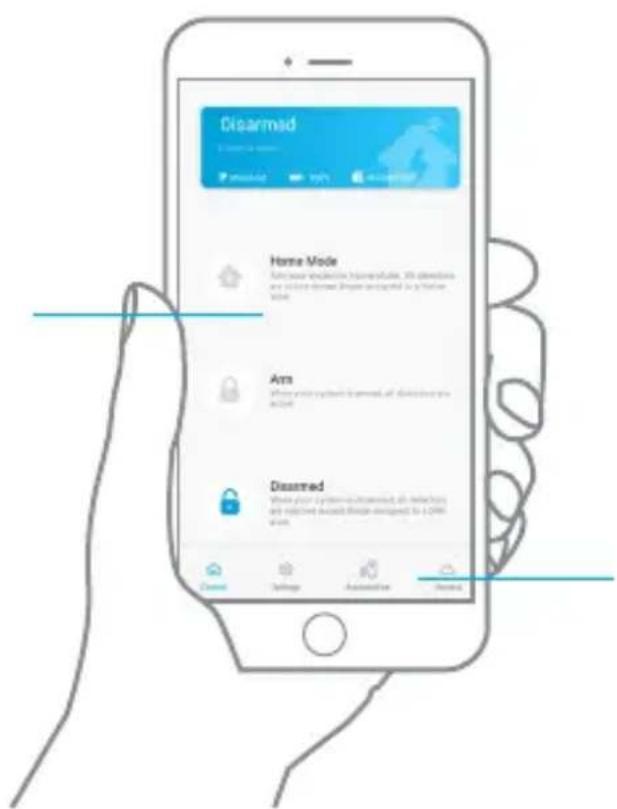

APP interface

INSCHAKELEN UITSCHAKELEN THUISMODUS INSCHAKELEN

Instellingen Toebehoren Bestanden

Accessories

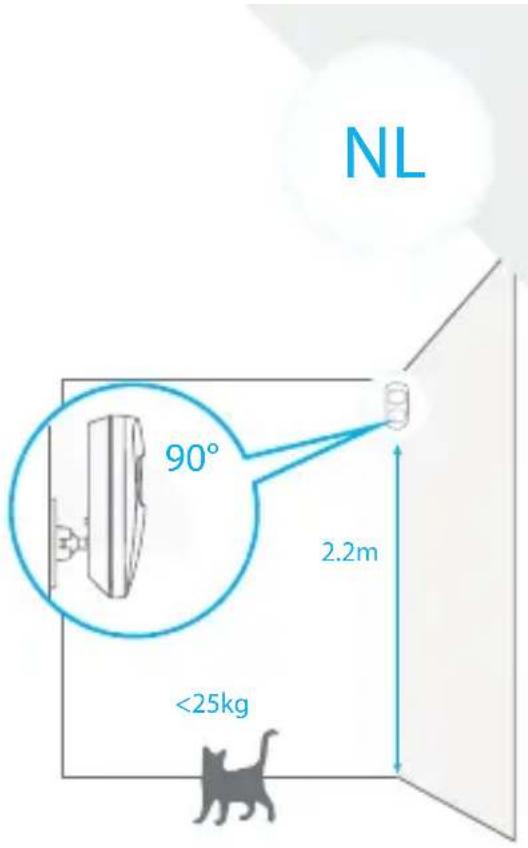

Bewegingsdetector

We raden aan de detector op een hoogte van 2,2 meter en in een hoek van 90^ te installereren. De detector detecteert geen huisdierenichter dan 25kg . Monteer de detectors Niet opplaatsen met een grote hoeveelheid metalen of elektrische toestellen.

De stand-by modus begrijpen

Als de detector meer dan tweepeer binnen 3 minuten wordt ge- activeerd, schakelt deze over op de stand-by modus om energiete besparen. Tijdens de stand-by modus is de detector inactief. Indien binnen de volgende 3 minuten een neue beweging wordt gedetecteerd, wordt de stand-by modus verlengd met 3 minutes. Indien binnen de volgende 3 minuten geen beweging wordt gedetecteerd, wordt de sensor opnieuw geactiveerd.

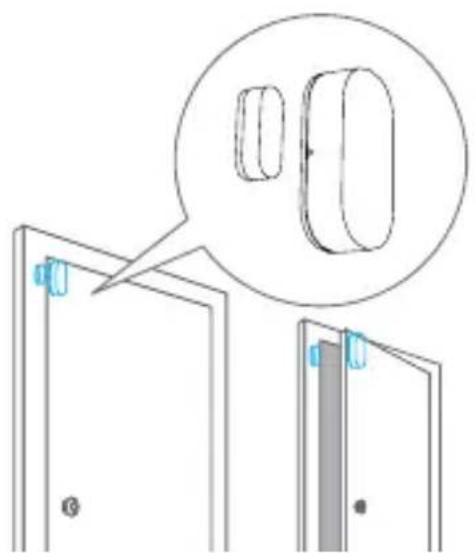

Deurcontacten

Monteer de magneet met dubbelzijdige plankband eerst op de deur en cervolgens op het deurkozijn.

Geavanceerde instellingen

Raadpleeg de volledige handleiding van www.etiger.com voor de installmentie van uw toebehoren.

Meer toebehoren aansluiten

Typ uw admin-code op het bedieningspaneel (standaardcode: 123456*) gevolgd door de code : uw bedieningspaneel staat nu in verbindingsmodus.

Activeer binnen de volgende 15 seconden het toebehoren dat u wilt aansluiten ( swipe het waar voren voor een RFID-tag voor de RFID-lezer van het bedieningspaneel). U hoog een piep: het toebehoren is geregisteerd.

Tip

Alle eTIGER toebehoren in de doos+zijn al voorgeconfigureerd voor uw bedieningspaneel. U hoeft ze Niet opnieuw toe te voegen.

De toegangscode wijzigen

Vergeet zich uw toegangscode te wijzigen. Om uw toegangscode te wijzigen, stuur u per SMS '13' maar het bedieningspaneel of wijzig uw code via de app in het instellingenmenu van uw apparaat.

Volledge handleiding

Voor meer instellingen=kunt u de gebruikershandleiding van het bedieningspaneel raadplegen die u=kunt downloaden op www.etiger.com

Voorzorgsmaatregelen

Voor een veiliger gebruik van het product en om de levensduur van het product te optimaliseren, raden we u aan de onderstaande voorzorgsmaatregelen te volgen:

• De draadloze toebehoren要去en op het bedieningspaneel worden aangesloten.
• Lage voedingsspanning kan de transmissieafstand beinvloeden.
• Druk nicht op de SOS-toets op de afstandsbediening als dit Niet nodig is om een storende omgeving te voorkomen.
• Controller het systeme regelmatig om te controlleren of het systeme correct werkt.
• Het bedieningspaneel is nicht waterdicht of vochtbestendig, installer het op een schaduwrijke, koele en droge plaats.
• De behuizing van het bedieningspaneel is gemaakt van ABS-kunststof. Blijfuit de buurt van fellicht voor een langere levensduur.
• Het bedieningspaneel is nicht explosieveilig. Uit de buurt van vuur en vlammen houden.
• Installee het bedieningsspaneel uit de buurt van objecten zoals verwarming, airconditioning, magnetron enz. die hitte of elektromagnetische velden genereren.
• Gooi de batterijen weg volgens de lokale voorschriften.
• Dit product mag alleen worden gedemonteerd door professioneel personeel.

Afbeeldingen, illustraties en tekst+zijn Niet-contractueel. eTIGER en het eTIGER-logo+zijn geregistreerde handelsmerken en eigendom van eTIGER. Copyright © 2019 eTIGER. Alle rechten voorbehonden.

Normen

Dit product is voorzien van het afvalscheidingssymbol voor elektrische en elektronische apparatuur (WEEE-logo). Dit betekent dat dit product moet worden verwijderd volgens de Europese richtlijn 2012/19/EU. Zo kan het worden gerecycled of worden gedemonteerd om de schadelijke gevolgen voor het milieu zoveel möglich te beperken. Neem voor meer informatie contact op met uw gemeente. Elektronische producten die nicht geschaden worden verwijderd�zijn schadelijk voor het milieu en de gezondheidOADat ze gevaarlijke stoffen bevatten.

CE

Conform de Europese regelgeving. Dit product voldoet aan de belangrijksteisen en andere relevante bepalingen van de Richtlijn 2014/53/EU.

Dit product is ontworpen en vervaardigd volgens de richtlijn 2011/65/EU van het Europees Parlement en de Raad ten aanzien van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur (RoHS-richtlijn - RoHS). Er worden vanuit gegaan dat het product voldoet aan de maximum concentratievoorschriften die+zijn vastgesteld door het Europese technische aanpassingscomité (TAC).

Gemaakt in China.

Aan de Foto's, afbeeldingen en tekst können geen rechten worden ontleend. eTIGER en het eTIGER-logo zijn geregisteerde handelsmerken en het eigendom van eTIGER. Copyright © 2019 eTIGER. Alle rechten voorbehonden.

ES

Índice

• 1 panel de control S5

• 1 adaptor AC

• 1 ES-D2A (sensor de movimento immune a mascotas)

• Tornillos y anclajes

• 2 ES-D3D (contacto puerta/ventana)

-Adaptador SIM

• 2 ES-RC1N (controles remotos)

• Documents

-2 ES-T1A (mando RFID)

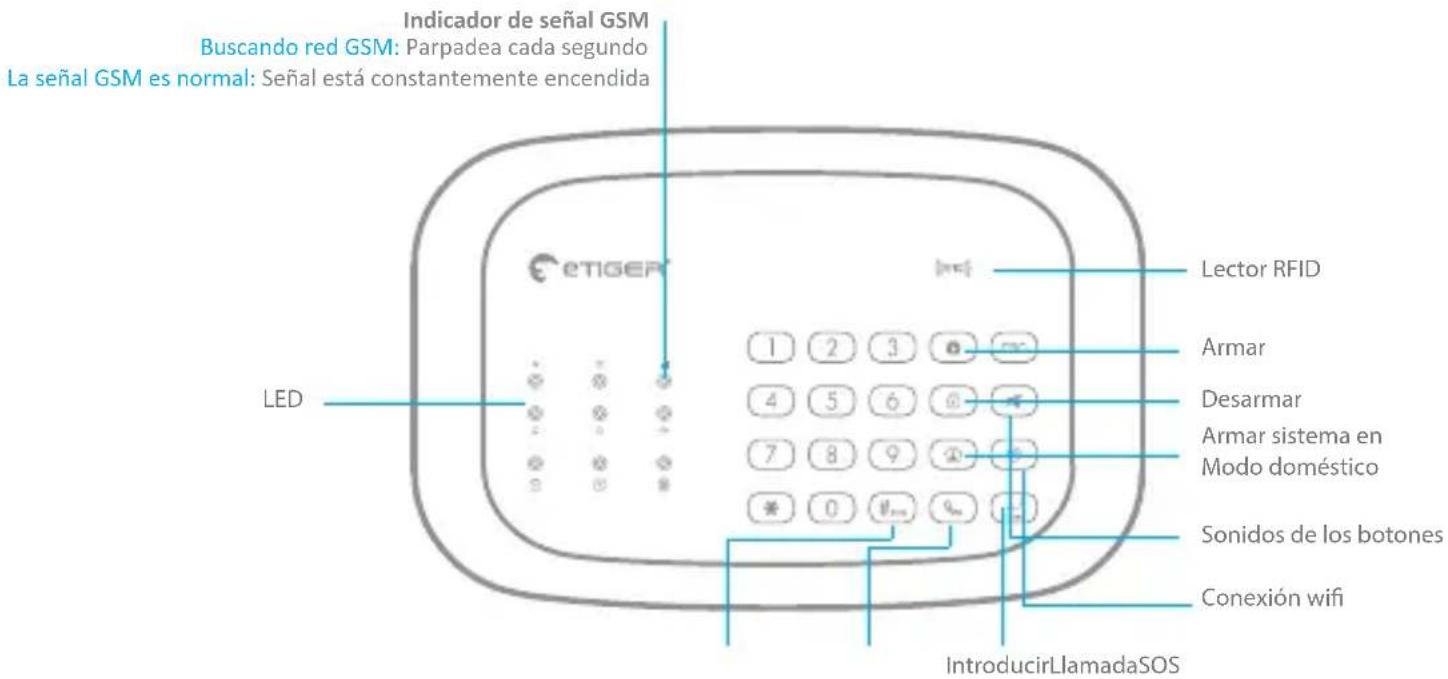

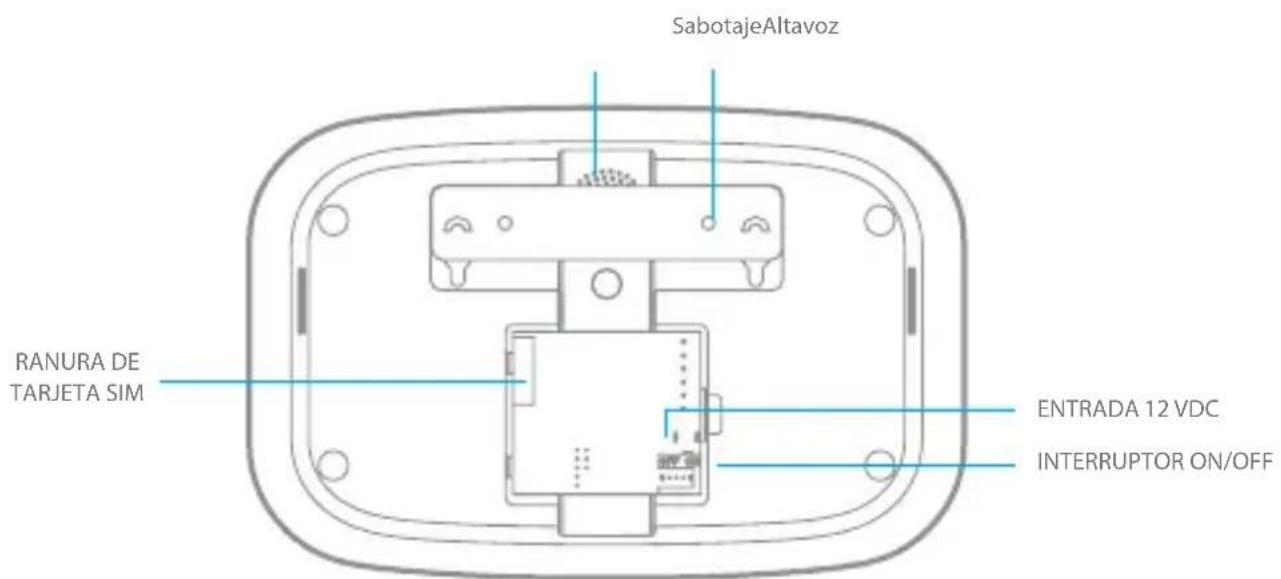

Diseño del panel

Especillasiones

Nombre del producto

S5 SIM Wi-Fi Secual

Baterías deresherva

Pilas de litio: 7,4 V / 600 mAh

Alimentación

Entrada: AC 110-240 V / 50-60 Hz

Salida: DC 12V / 1A

Sirena interna

95 dB

Wifi

2,4 GHz 802.11 b/g/n

Satt iett SIM-kortikontrollpanelen
