Produkttyp	Trådlöst larmsystem med SIM- och WiFi-anslutning
Märke	eTiger
Modell	S5 SIM WiFi Secual
Mått på kontrollpanel	205 × 135 × 28 mm
Strömförsörjning	Ingång 110-240 V AC 50/60 Hz, utgång 12 V DC / 1 A
Reservbatterier	Litium 7,4 V / 600 mAh
Radiofrekvenser	433 MHz och 868 MHz
Wi-Fi	2,4 GHz 802.11 b/g/n (inte kompatibel med 5 GHz)
GSM-frekvens	850 / 900 / 1800 / 1900 MHz
Inomhussiren	95 dB
Överföringsavstånd	< 80 m fritt fält
Kapslingsmaterial	ABS-plast
Driftstemperatur	-10 °C till 55 °C
Driftsfuktighet	80 % utan kondens
Förpackningsinnehåll	Kontrollpanel S5, AC-adapter, rörelsedetektor ES-D2A, 2 öppningsdetektorer ES-D3D, 2 fjärrkontroller ES-RC1N, 2 RFID-brickor ES-T1A, SIM-adapter, skruvar och pluggar, dokumentation
Huvudfunktioner	Intrångslarm, notifiering via Wi-Fi/4G/SMS, telefonsamtal, ljudövervakning, till- och frånkoppling via app, fjärrkontroll, RFID-brickor, rörelsedetektor (immun mot djur <25 kg), öppningsdetektorer
Underhåll och rengöring	Rengör med en mjuk, torr trasa; använd inte slipande medel. Inspektera systemet regelbundet.
Säkerhet	Ändringsbar åtkomstkod (standard 123456), SOS-knapp, sabotageskydd, fjärrstopp av siren
Reservdelar och reparerbarhet	Tillbehör finns separat (detektorer, fjärrkontroller, brickor); demontering endast av professionella
Allmän information	2 års garanti; Tillverkad i Kina; CE, RoHS, WEEE-kompatibel

Vanliga frågor - S5 SIM WiFi Secual eTiger

Hur ansluter jag larmsystemet till appen eTIGER Home?

Se till att systemet är frånkopplat (blå LED av). Tryck på admin-koden 123456* på panelen för att gå in i WiFi-anslutningsläge (WiFi-LED blinkar snabbt). I appen, välj 'Lägg till enhet' sedan 'Smart larm'. Bekräfta att LED blinkar, välj ditt 2,4 GHz WiFi-nätverk och vänta cirka 20 sekunder. När ansluten, namnge ditt system.

Vad gör jag om larmet utlöses av misstag?

Du kan frånkoppla systemet via appen, fjärrkontrollen eller genom att ange din kod på panelen. Om en siren ljuder kan du stoppa den genom att svara i det inkommande samtalet och följa röstinstruktionerna (t.ex. tryck 1 för att stoppa sirenen).

Hur lägger jag till ett nytt tillbehör (detektor, fjärrkontroll, bricka)?

Ange din admin-kod (123456*) på panelen, tryck sedan på 'nyckel'-knappen för att gå in i anslutningsläge. Inom 15 sekunder, aktivera tillbehöret (för RFID-bricka, håll den framför läsaren). En ljudsignal bekräftar registreringen. Observera att medföljande tillbehör redan är ihopparade.

Kan jag använda systemet utan SIM-kort?

Ja, systemet fungerar endast via WiFi för notifieringar via appen. Utan SIM-kort får du inga SMS eller röstsamtal vid larm.

Hur ändrar jag administratörsåtkomstkoden?

Du kan ändra den via SMS genom att skicka '13' till SIM-kortets nummer i panelen, eller via appen i enhetens inställningsmeny. Standardkoden är 123456*.

Vad betyder blinkande LED-lampor på panelen?

Blå LED tänd = systemet tillkopplat; släckt = frånkopplat; blinkande = hemmaläge. Vit WiFi-LED snabbblinkande = konfigurationsläge; tänd = ansluten till servrar. Vit GSM-LED blinkande = söker nätverk; tänd = nätverk tillgängligt. Grön LED blinkande = AC-ström frånkopplad.

Hur installerar jag rörelsedetektorn?

Installera den på 2,2 m höjd med en vinkel på 90°. Undvik områden med metall- eller elektriska föremål. Detektorn är immun mot djur under 25 kg. Om detektorn utlöses mer än 2 gånger på 3 minuter går den i viloläge.

Vad gör jag om appen inte kan ansluta systemet?

Kontrollera att du är på ett 2,4 GHz WiFi-nätverk (inte 5 GHz). Prova AP-läge: i appen, vid tillägg, välj 'AP-läge' och följ instruktionerna. Se till att systemet är i anslutningsläge (WiFi-LED blinkar). Om problemet kvarstår, se hela manualen på etiger.com.

Hur återställer jag kontrollpanelen till fabriksinställningar?

Håll återställningsknappen intryckt i cirka 10 sekunder tills LED-lamporna blinkar. Systemet startar om med standardinställningar. Observera att detta raderar alla ihopparade tillbehör och inställningar.

Vilka försiktighetsåtgärder rekommenderas?

Installera panelen på en torr, sval plats skyddad från ljus. Undvik värmekällor (element, mikrovågsugn) och elektromagnetiska fält. Utsätt inte för vatten eller lågor. Byt ut förbrukade batterier enligt lokala föreskrifter. Demontering ska utföras av en professionell.

BRUKSANVISNING S5 SIM WiFi Secual eTiger

• ES-D2A (husdjurssaker rorelsesensor) x1

• Skruvar och ankare

• ES-D3D (dörr-/fonsterkontakt) x2

-SIM-adapter

• ES-RC1N (fjarrkontroller) x2

• Dokumentation

• ES-T1A (RFID-märke) x2

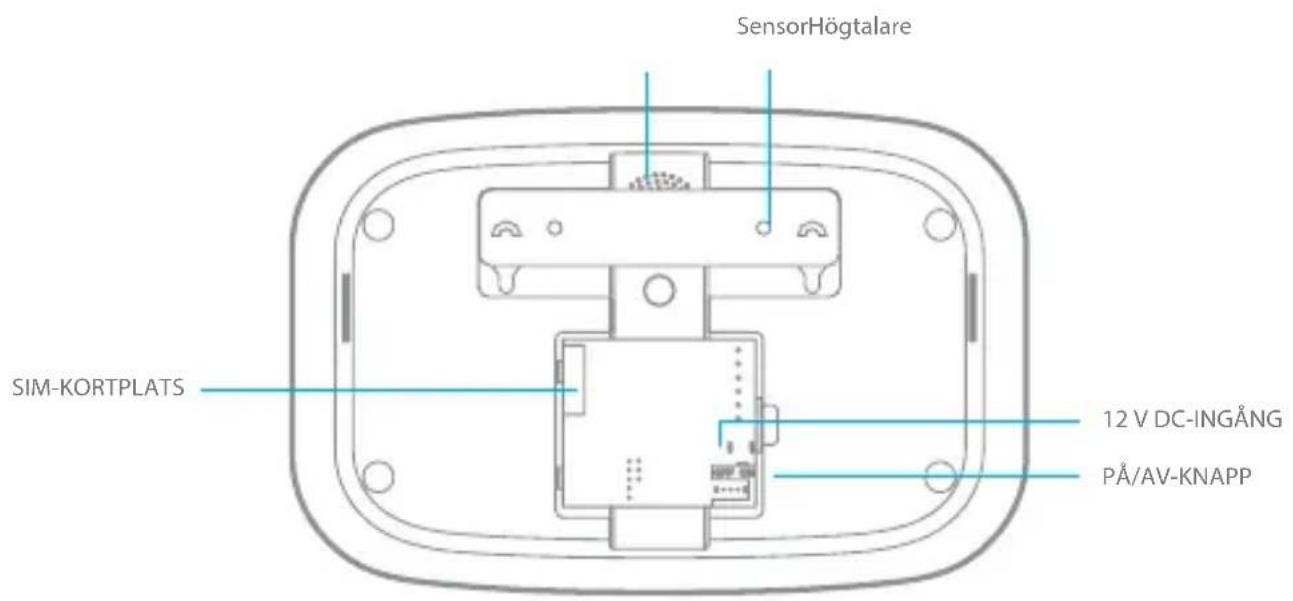

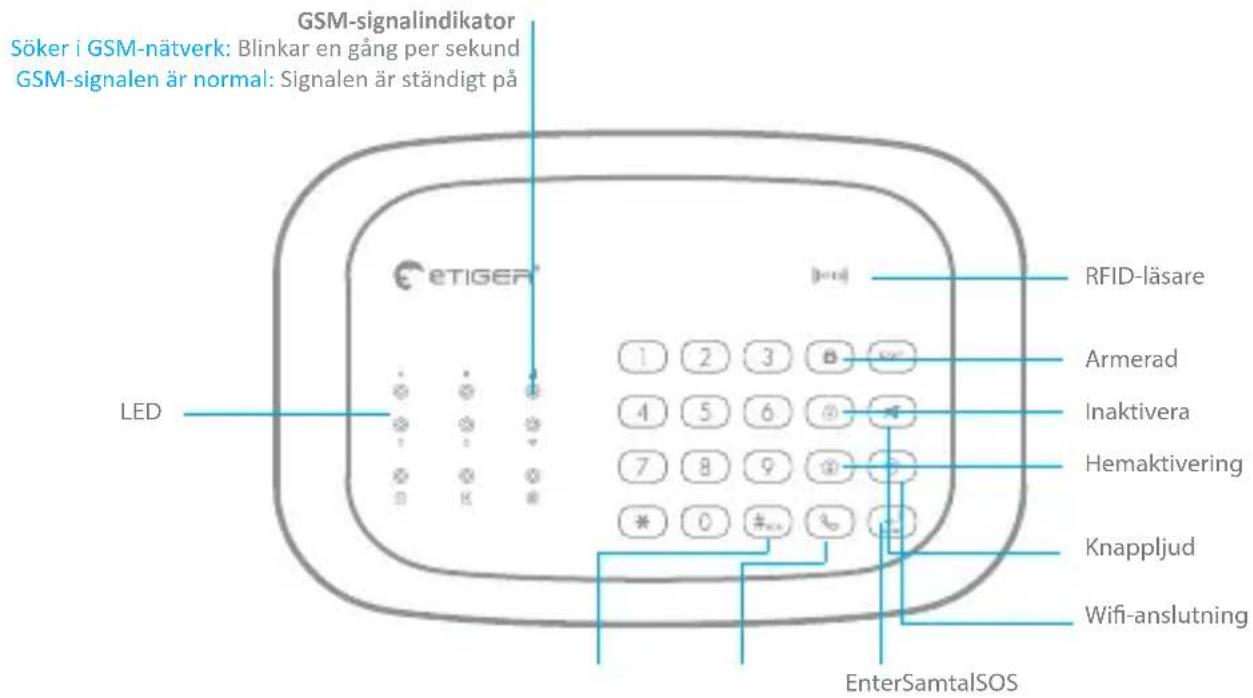

Paneldesign

Specificationer

Produknamn

S5 SIM Wi-Fi Secual

Backup-batterier

Lithiumbatter: 7,4 V/600 mAh

Strömförsörjning

Ingång: AC 110-240 V/50-60 Hz

Utgang: DC 12 V/1 A

Intern siren

95 dB

Wifi

2,4 GHz 802.11 b/g/n

Höljesmaterial

ABS-plast

GSM- frekvens

GSM: 850/900/1800/1900 MHz

Användningsfürhällanden

Temperatur: -10^ 55^

< 80 M i öppna utrymmen

Transmission power

Max. radio transmit power: 10 dBm

antenna gain : 2 dBi

OBS!

Detta ar inte en fullständig manualutan en snabbanslutningsguide. For mer Funktioner och konfiguration via sms eller app kan du hamta manualen pa

www.etiger.com

Panelens LED-signaler

A B C D	Larmstatus Vit LED-in-dikator	AV: Inget larm har utlösts LED "A" blinkar: När larmet har utlösts Från sensorn Normal zon LED "B" blinkar: När larmet har utlösts Från sensorn Hemzon LED "C" blinkar: När larmet har utlösts Från sensorn Fördröjd zon LED "D" blinkar: När larmet har utlösts Från sensorn 24 h zon LED "ABCD" blinkar: När larmet har Utlösts是从SOS-ller panelsensor
III	GSM-status Vit LED-in-dikator	AV: Inget SIM-kort eller inaktiverad GSM-funktion PÅ: GSM-nätverket är redo Blinkar: Sõker GSM-nätverk
	Wifi-status Vit LED-in-dikator	AV: Wifi Är inaktiverat PÅ: Anslut till servrarna Blinkar: Under wifi-inställningsläge
	System Status Blå LED-in-dikator	PÅ—System aktiverat AV—System inaktiverat Blinkar—System aktiverat i hemlåge
	Inställning- gar Status Vit LED-in-dikator	PÅ--RF-anSLTngslage Fortsetter blinka--Systeminställningsläge
	Ström Status Grön LED-indika- tor	AV--Ingen signal upptäcks PÅ—DC-ström är ansluten Blinkar—DC-ström är fränkopplad

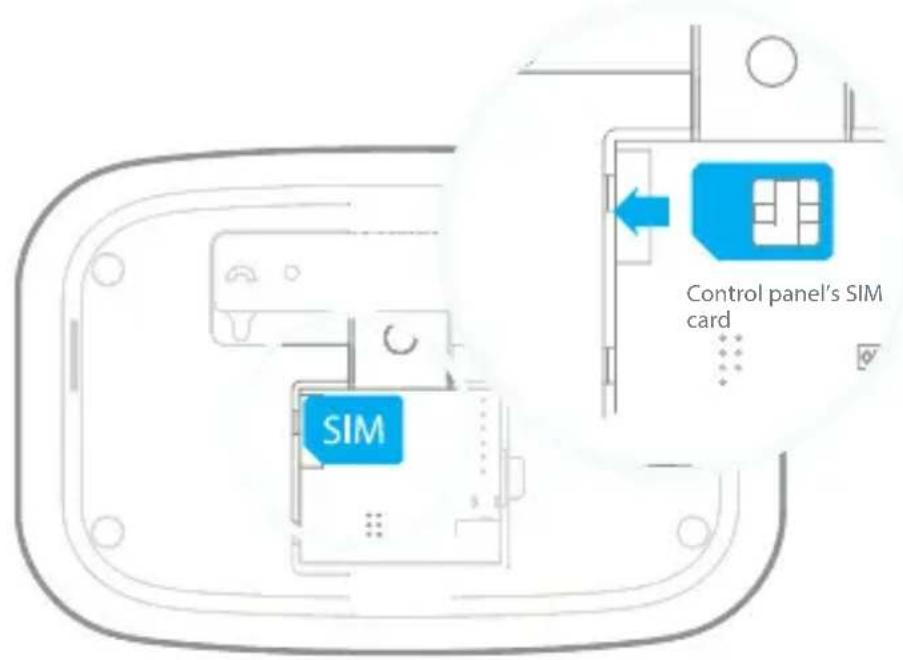

Detta steg gäller endast

om du anvanderitt system med ett SIM-kort.

1

Du behöver att SIM-kort om du vill interagera med ditt larm via SMS och Telefonamtal.

Viktigt

• Set till att SIM-kortet inte ar skyddat av en PIN-kod.
• Vi rekommenderar att du valjer en plan med obegränsat antal textmeddelanden och 1-2 timmars telefonsamtal. SIM-kortet måste varak kompatibelt med ett 2G GSM-nätverk. Kontakta din leverantör För mer information.
• Satt i SIM-kortet innan du slár på ditt system.
• Mer sms-alternativ finns i manualen som du kan ladda ner pa www.etiger.com

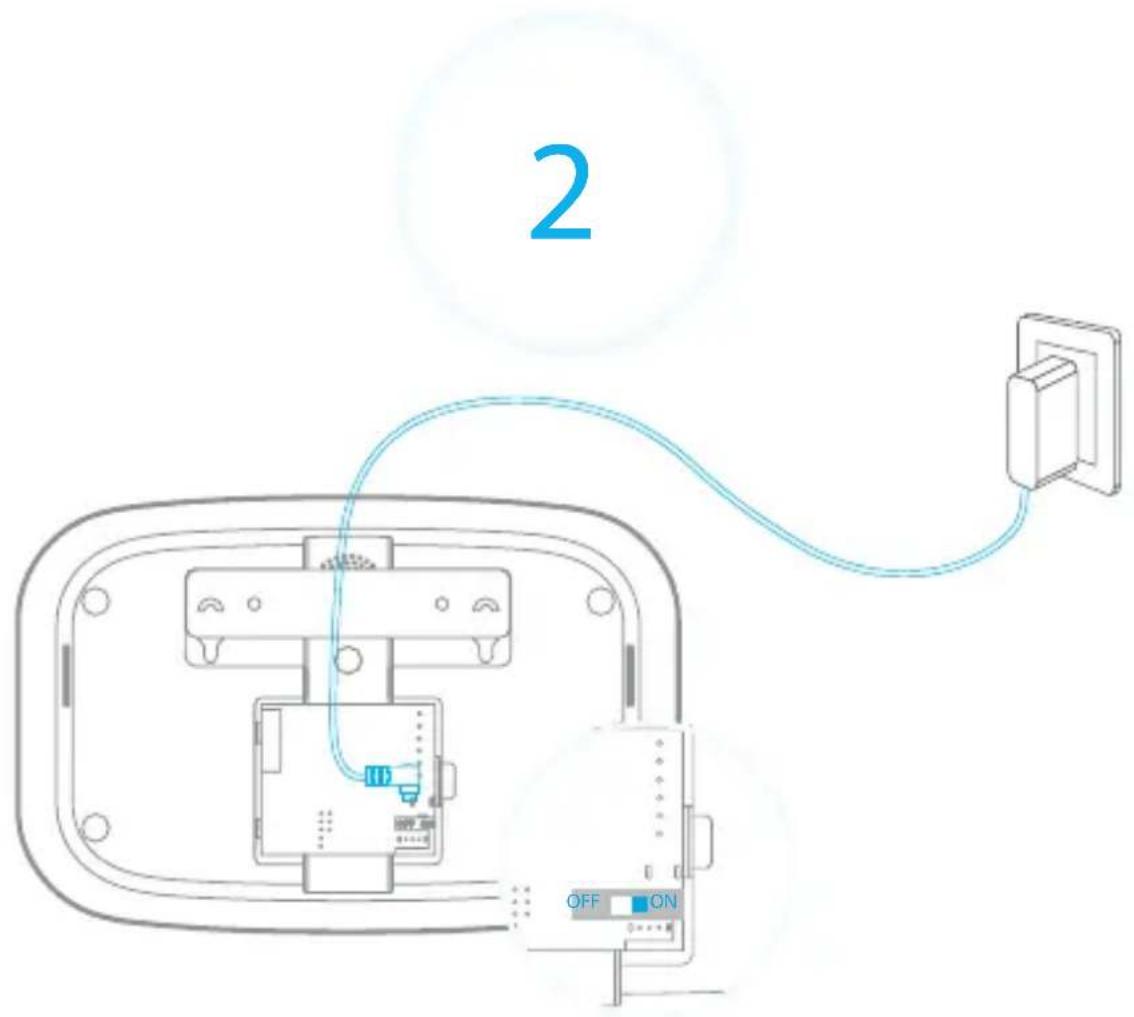

Slå på kontrollpanelen

Anslut utgangskontakten på natadaptern till adaptergransnittet i batteri-facet på kontrollpanelens baksida. Satt i natadaptern i ett strömuttag. Satt stromreglaget i lage "PÅ" och satt tillbaka locket over batterifacet. Kontrollpanelen slås på.

OBS!

Se till att du har satt i ett SIM-kort i kontrollpanelen innan du slár på den. Om du sätter in ett SIM-kort after Första anslutningen, ská du alltid sakerställa att stänga "AV" kontrollpanelen innan du sätter i SIM-kortet.

SV

3

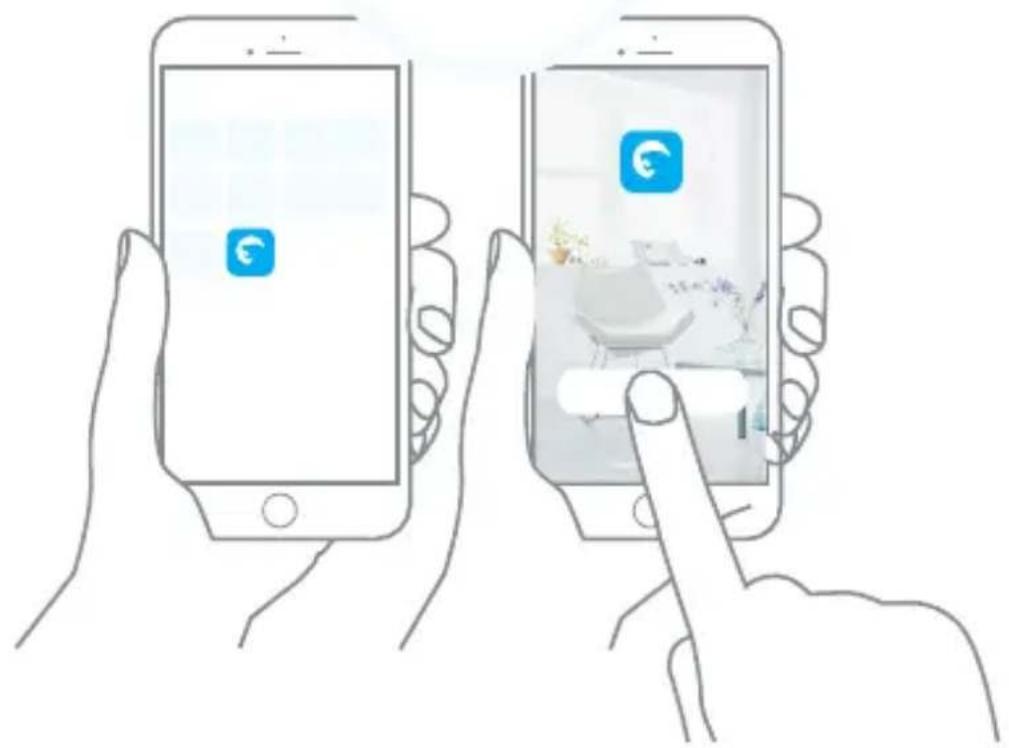

Förbered din app

1. Ladda ner "eTIGER Home"-appen till din smarttelefon (på App Store och Google Play).
2. Öppna "eTIGER Home" -appen på dinSMARTelefon.
3. Registrar ditt mobilnummer och/eller e-postaddress.
4. Logga in och skapa en plats (eller hem) for ditt larm. Se till att du ar ansluten till ditt hemnätverk.

Endast SIM-kortanvändare

Om du anvander detta larm med att SIM-kort och inte kan anvanda iOS- och Android-apparna,cka du lasa hela manualen for att lara dig mer om interaktion via sms och telefonsamtal. Den fullstandiga manualen finns tillganglig pa etiger.com

Anslut larmet till din app (EZ-lage)

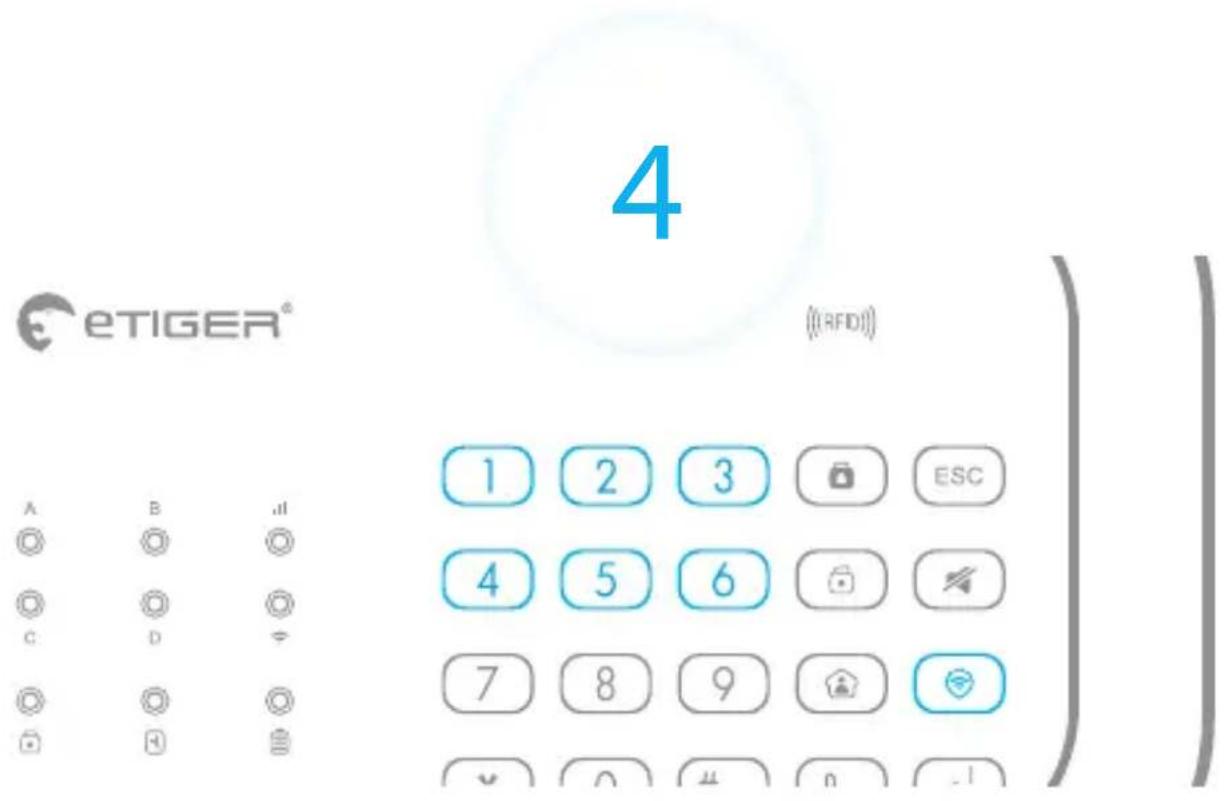

Steg 1: Angewifi-anslutningslage pa ditt larm: Ange admin-kod 123456 +

OBS!

Sakerställ att systemet har inaktiverats och att den blåa LED-indikatorn ar AV. Efter att ha angivit wifi-anslutningsläge börjar den vita LED-indikatorn for wifi att blinka snabbt. Nu är ditt larm redo att ansluta till ditt hemnätverk.

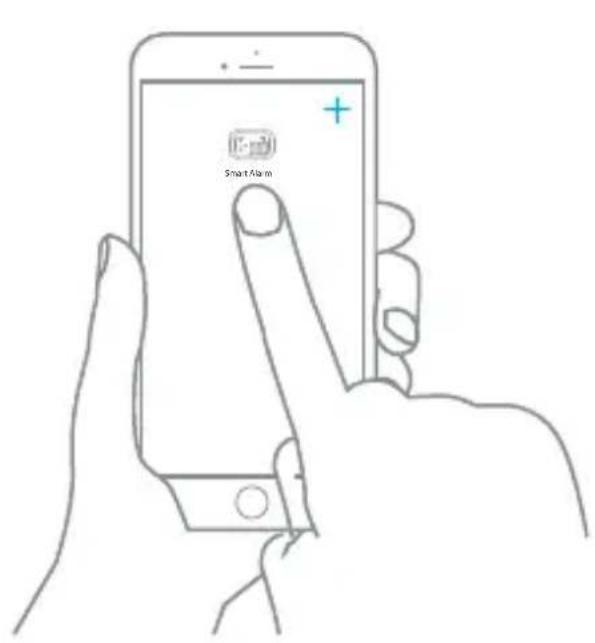

Steg 2: I din app valjer du den enchet du vill lagga till: Valj "Lagg till enchet" aller "+" och "Smart Alarm". Appen fragar om LED-indikatorn blinkar snabbt. Kontrollera om sa ar fallet.

OBS!

Se till att ansluta ditt larmsystem till ett 2,4 GHz-nätverk. Larmsystem fran eTIGER fungerar inte med 5,0 Ghz-nätverk. Kontakta din nätverksleverantör om du upplever nagra problem.

SV

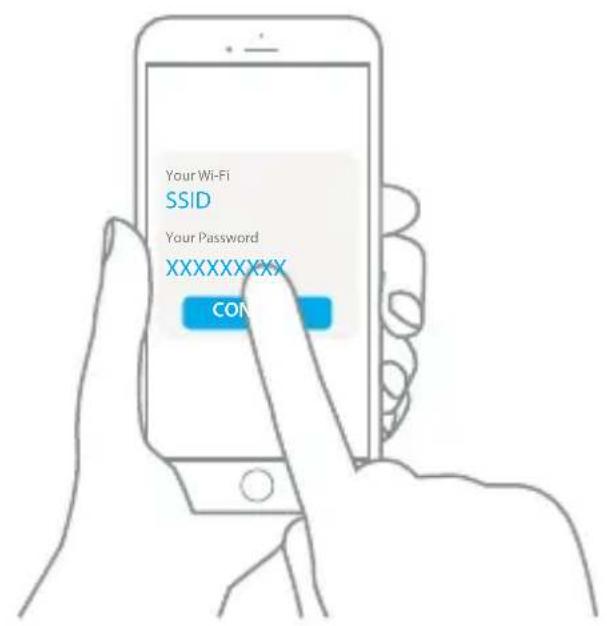

Steg 3: Ange det wifi-nätverk som ditt larm behöver ansluta till. Om du redanär ansluten till ditt hemnätverkkommen appen automatiskt att anvanda det här nätverket.

Angerouterns wifi-losenord,bekräfta och vanta i cirka 20 sekunder for att fä ettsvar (tills%-cirkeln i appen när 100%

Steg 4: När anslutningsförfarandet är klart kan du ställa in larmnamnet sö att anslutningen slutförs.

OBS!

Det finns två satt på vilka du kan ansluta larmet till din app: EZ- och AP-läge.
använd AP-läget;när du inte kan ansluta ditt larm enligt beskrivningen ovan. En fullständig manual finns tillganglig på etiger.com

Vad händer om larmet utlöses?

Meddelanden via wifi

1. Kontrollpanelens siren satter igang.
2. Du fãr att meddelande via wifi eller 4G om att larmet har utlõsts.

När du använder att SIM-kort*

1. Om det finns att SIM-kort i kontrollpanelen fär du också ett sms som meddelar att larmet har utlösts.
2. Du tar emot ett Telefonamtal. Ta samtalet: du fär hörä att rostmeddelande som ger dig en lista med alternativ (stoppa sirenen, inaktivera systemet, starta ljudövervakning etc.)

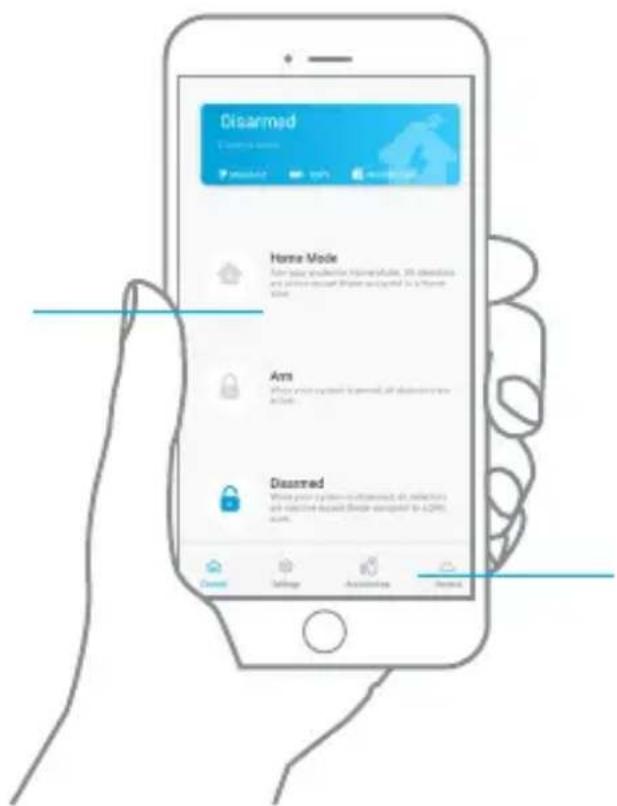

APP-gränsnitt

AKTIVERA INAKTIVERA HEMAKTIVERA

Inställningar
Tillbehör
Spelar in

Tillbehör

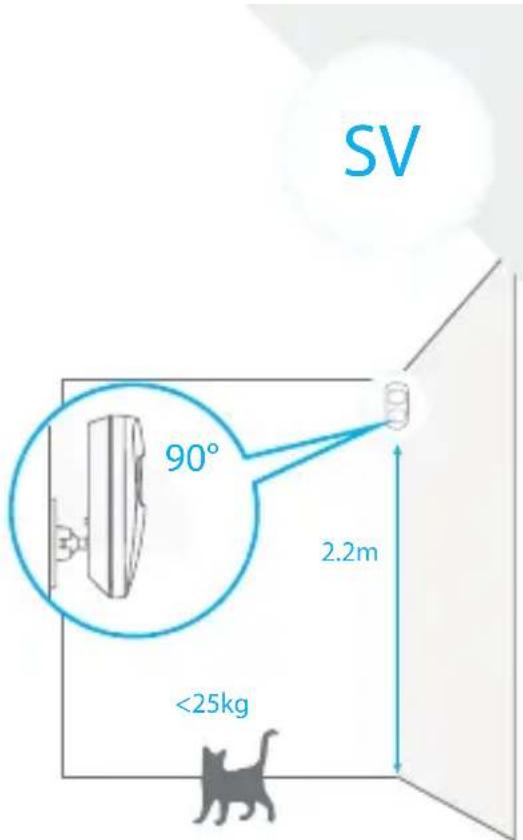

Rörelsedetektor

Vi rekommenderar att montera detektor pa en hojd av 2,2 m och 90^ vinkel. Detektorn upptacker inte djur under 25 kg. Undvik att montera detektorerna i omraden med en stor mangd metall eller elektriska apparater.

Förstå väntelåget

Om detektorn utlöses mer an två gänger inom tre minutes växlar den till vänteläge für att spara ström. Under väntelaget ar detektorn inaktiv. Om en ny rörelse upptäcks inom de kommando tre minuterna, fändängs väntelaget med tre minutes. Om inga rörelser upptäcks inom de kommando tre minuterna, aktiveras sensornigen.

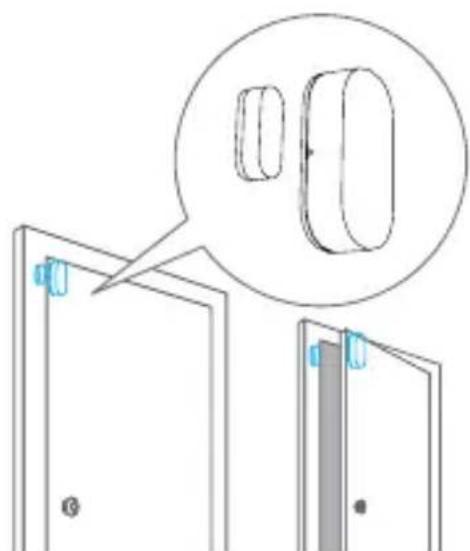

Dorrkontakter

Montera magneten med dubbelsidig tejp på dörren respektive dorrkarmen.

Avanceradeinstallingar

For installation av dina tillbehör, se den fullständiga manualen på www.etiger. com.

Anslut flertillbehör

Skriv in din administratörskod på kontrollpanelen (fürvald kod: 123456*) följt av nyckeln: din kontrollpanel ar nu i anslutningsläge.

Inom de commande 15 sekunderna utlser du det tillbehör du vill ansluta (for en RFID-tagg drar du den det framfor RFID-läsaren på kontrollpanelen). Du hör ett pip: tillbehöret ar registrarat.

Goda rād

Alla eTIGER-tillbehör i lådan ar redan forkonfigurerade till din kontrollpanel. Du behöver inte lagga till demigen.

Ändra Åtkomstkod

Glöm inte attändra din atkomstkod. Om du villändra din atkomstkod skickar du "13" via sms till kontrollpanelen ellerändra din kod med app iinstallningsmenyn på din enchet.

Fullständig manual

Information om mer installningar finns i kontrollpanelens användarmanual, som kan laddas ner på www.etiger.com

För en säkrare användning av Produkten, och für att optimeraprodukten livslängd, reckommenderar vi att du foljer försiktighetsaatgärderna nedan:

• De tradlosa tillbehoren maste vara anslutna till kontrollpanelen.
• Låg spanning kan påverka overforingsdistansen.
• Tryck inte på SOS-knappen på fjärrkontrollen i onödan für att undvika att stora grannskapet.
• Kontrollera systemet regelbundet für att sakerställa att det fungerar som det ska.
• Kontrollpanelen ar varken vattentät eller fuktsaker, sä du bör installerera den pa en skuggig, sval och torr plats.
• Kontrollpanelens höje ar gjort av ABS-plast. Häll den borta是从 starkt ljus for ökad livslängd.
• Kontrollpanelen ar inte explosionsssaker. Håll den borta ∀n eld och lågor.
• Installera kontrollpanelen bort från foremål som element, luftkonditionering, mikrovågsugn etc. som genererar vårerelektromagnetiska fäll.
• Kassera batterierna i enlighet med lokala bestammelser.
• Demontering avenna produit fãr endast utforas av facutbildad personal.

Bilder, illustrationer och texter ar icken-kontraktsmassiga. eTIGER och eTIGER-logotype typen ar registrarade varumärken och egendom tillhörande eTIGER. Copyright © 2019 eTIGER. Med ensamratt.

Standardly

Denna enchabet ar forsedd med en sorteringssymbol for elavfall (WEEE): Symbolen indikerar att Produkten bör demonteras och Förstöras enligt EU-direktiv 2012/19/EU.

Tillaggsinformation fas fran de lokala miljömyndigheterna.

Elektronisk utrustning som inte tas om hand på ett korrekt satt och behandlas som problemavfall, kan utgöra ett hot mot hällan aftersom de innehäller ohälsosamma ämnen.

Denna produit ar tillverkad på att sändant satt att den uppyller kraven i europeiska lagar. Denna produit motsvarar till väsentliga delar EU-direktiv 2014/53/EU.

E Denna produkt är designad och tillverkad på att sändant sätt att den uppfyller kraven i direktiv 2011/65/EU, som begränsar användningen av vissa skadligaömnen i elektroniska componenter och utrustning (RoHS-direktivet - RoHS) och har konstaterats innehållaindre halter av dessaömnenän maximihalterna som stipuleras av European Technical Adaptation Committee (TAC).

Tillverkad i Kina.
