Producttype	Benzinegrasmaaier
Merk	MARINA
Model	Grinder 52Sb
Snijbreedte	52 cm
Motortype	Benzine 4-takt
Vermogen	Raadpleeg het productlabel
Starten	Handmatig (trekstart) of elektrisch afhankelijk van versie
Snijhoogte	Centraal instelbaar (alle wielen)
Rijsnelheid	Variabel van 2,5 tot 5 km/u (afhankelijk van model)
Maaimethoden	Klassiek maaien, mulchen, zijuitworp
Opvangzak	Inbegrepen
Gewicht	Ongeveer 35 kg
Veiligheid	Motorrem, steenscherm, veiligheidshendel
Onderhoud	Reiniging onder chassis (wateraansluiting), messenslijpen, olie verversen
Onderdelen	Originele onderdelen aanbevolen
Repareerbaarheid	Erkende service na verkoop

Veelgestelde vragen - Grinder 52Sb MARINA

Hoe start ik de motor van de grasmaaier Grinder 52Sb?

Zorg ervoor dat het mes is gemonteerd. Druk 3 keer op de startknop (5 keer bij temperatuur <10°C). Trek de motorremhendel naar het stuur en trek vervolgens krachtig aan het startkoord. Voor elektrische start gebruikt u de aan/uit-knop nadat u de gashendel op Start hebt gezet.

Hoe stel ik de snijhoogte in?

Gebruik de instelhendels op elk wiel. Alle wielen moeten op dezelfde hoogte worden ingesteld voor een gelijkmatige snede.

Wat te doen als de motor niet start?

Controleer het brandstof- en oliepeil. Zet de gashendel op Start. Zorg ervoor dat de motorremhendel is ingedrukt. Reinig of vervang de bougie, reinig het luchtfilter. Laad indien nodig de accu van de elektrische starter op.

Hoe voer ik mulchen uit?

Stop de motor en laat het mes stilstaan. Til de achterste steenbeschermer op en steek de meegeleverde mulchplug erin. Laat de steenbeschermer los. Het gras wordt fijn vermalen en terug op de grond gebracht.

Hoe reinig ik de grasmaaier na gebruik?

Koppel de bougiekabel los. Spuit geen water rechtstreeks; gebruik een doek of een borstel. Voor reiniging onder het chassis sluit u een waterslang aan op de daarvoor bestemde aansluiting en laat u de motor enkele minuten draaien, daarna drogen.

Wanneer en hoe ververst u de motorolie?

De olie moet worden ververst volgens de aanbevelingen van de motorfabrikant (meestal na 20-30 bedrijfsuren). Tap warme olie af via de aftapplug en vul met 0,6 L geschikte olie.

Hoe slijp of vervang ik het mes?

Het mes moet aan het einde van het seizoen worden geslepen of worden vervangen als het beschadigd is. Laat deze bewerking uitvoeren door een erkend servicecentrum om de balans te garanderen. Gebruik altijd een origineel mes en vervang de bevestigingsbouten.

Wat zijn de veiligheidsvoorzieningen?

De grasmaaier is uitgerust met een veiligheidshendel die de motor en het mes uitschakelt bij loslaten, een steenbeschermer om te beschermen tegen wegschietende voorwerpen, en een beschermkap. Deze voorzieningen nooit uitschakelen.

Hoe vervoer ik de grasmaaier veilig?

Zet de motor uit, wacht tot het mes volledig stilstaat, koppel de bougiekabel los. Laat de brandstoftank leeglopen en tap indien nodig olie af. Gebruik laadbruggen en bevestig de maaier met spanbanden op het voertuig.

Waar vind ik reserveonderdelen?

Gebruik uitsluitend originele MARINA-onderdelen. Neem contact op met een erkende dealer of serviceafdeling. Kritieke onderdelen (mes, bougie, filter) moeten compatibel zijn met de specificaties van de fabrikant.

GEBRUIKSAANWIJZING Grinder 52Sb MARINA

Vertaling van oorspronkelijke instructie

INHOU

1 VEILIGHEIDSVOORSCHRIFTEN
2 BETEKENIS VAN DE SYMBOLEN OP DE MACHINE
3 BEscRIJVING
4 GEBRUIK VOLGENS BESTEMMING
5 MONTAGE
6 INGEBRUIKNEMING
7 VERZORGING EN ONDERHOUD
8 HULPBIBSTORINGEN

1VEILIGHEIDSVOORSCHRIFTEN

Bij het gebruik van gazonmaaiers gelden ter bescherming gegen verwondingsgevaar de volgende belangrijke veiligheidsvoorschriften:

• Lees de gebruiksaanwijzing en handel volgens de voorschriften.
  -Bewaar de gebruiksaanwijzing voor later gebruik en voor een eventuele volgende bezitter van de machine.
• Neem de veiligheidsvoorschriften en de waarschuwingen op de machine in acht.

Bediener

• Kinderen en personenjonger dan 16aar die nicht met de gebruiksaanwijzing vertrouwd zich, mogen de machine Niet gebruiken. De minimumleeftijd kan worden voorgeschreveen doorplaatselijke bepalingen.
• Draag een lange, nauw sluitende broek en stevige, stroeve schoenen.

Werkomgeving

• Controller het te maaien gedeelte volledig en zorgvuldig. Verwijder stenen, stokken, metaaldraad, botten en dergelijkke.
• Maai nicht wonneer zich personen (let vooral op kinderen) of dieren (let vooral opkleine dieren) in de omgeving bevinden.

Gebruikstijden

• Neem de geldende gebruikstijden voor gazonmaaiers in acht (let op de bescherming gegen geluid). Zie de gebruiksanaanjzing voor gebruikstijden.
• Maai alleen bij daglicht of bij goed kunstlicht.

Gebruik

• Voer voor het gebruik.altijd een optische controleuit.
• Voor elk gebruik een visuele controleuitvoeren om te zorgen dat de messen, hun

steunen en de fixatieschroeven Niet versleteen of beschadigd zijn. Bij verranging alle messen en fixatieschroeven verrangen om de correcte balans van het apparatus te behouden.

• Gebruik de grasmaaier nooit bij defecte of beschadigde beveiligingsapparatuur, en ook nooit bij gebrek aan veiligheidsapparatuur, zoals aftersmingen of de opvangzak
• De motor uitzetten en de bougiekap afsluiten:
• voor het verwijderen van eventuele opstoppenen of het vrijmaken van de uitlaat
• wanner de maaier op een voorwerp stuit
• als de maaier op afwijkende wijze begint te trillen
• Houd alle moeren, bouten en schroeven goed aangedraaid om te garanderen dat het apparaat in staat is in veiligheid te werken
• Controller regelmatig of de opvangzak geen slijtage of beschadiging vertoont

Altijd voor werkzaamheden aan de machine:

• Schakel de motor uit, wacht tot het mes tot stilstand is gekommen en trek de bougiestekker los.
• Vervang beschadigde of versleten delen onmiddelijk.
• Gebruik de machine alleen in de technische toestand die door de fabrikant worden voorgeschreiben.
• De gebruiker van de machine is verantwoordelijk voor ongevalten waar bij andere Personen of het eigendom van andere Personen betrokken zijn.

• Zet de motor uit wanner u over andere oppervlakken dan een te maaien oppervlak rijdt.

• Start de motor nicht wanneer u voor hetuitwerpkanaal staat (maaier met zichwaartseuitworp).

• Gebruik de gazonmaaier alleen op een gazon.

• Stel de veiligheids- en beschermingsvoorzieningen van de gazonmaaier nicht buiten werkinq.

• Voor het starten van de gazonmaaier moet het maaimes volledig vrij hunnen bewegen. Koppel eventuele aandrijvingen los.
• Wanner u de gazonmaaier voor het starten optilt, moet het maaimes van u af wijzen.
• Houd handen en voeten nicht in de buurt van ronddraaiende delen.
• Gebruik de gazonmaaier alleen met inachtneming van de door de stuurstang gegeven verilgheidsafstand.
• Zorg ervoor dat u stevig staat.
• Til de gazonmaaier nooit op met een lopende motor. Draag de gazonmaaier nooit met een lopende motor. Wacht tot de maaimessen tot stilstand gekomen zich en trek de bougiestekker los.
• Maai.altijd dwars op een helling. Gebruik de gazonmaaier Niet voor omhoog en omlaag maaien op hellingen en Niet op hellingen vaneer dan 15^
• Voorzicht bij het wijzigen van de rijrichting en bij anschteruitmaaien.
• Loop alleen stapvoets met de gazonmaaier.
• Houd de uitlaat en de motor vrij van bladeren, gras en gelekte olie.
• Laat de gazonmaaier nicht onbeheerd anschter.
  Waarschuwing! Benzine is uiterst brandbaar!
• Bewaar benzine alleen in waarvoor bedoelde tanks.
• Tank alleen buitenshuis. Rook nichtijdens het tanken.
• Terwijl de motor loopt of wanner de machine heet is, mag de tanksluiting nicht worden geopend en mag de tank nicht met benzine worden gezuld.
• Wanner benzine overgelopen is, mag de motor Niet worden gestart. De motor要去 worden gereinigd en elke poging tot starten要去 hinterwege worden gelaten tot de benzinedampen verrluchtigd
• Om veiligheidsredenen moeten benzinetank en tanksluiting bij beschadiging worden verrangen.
• Gebruik voor het tanken een trechter of vulbuis zodate geen brandstof op de motor, de behuizing of het gazon kan lopen.

Verbrandingsgevaar! De uitlaat en de omgeving van de uitlaat+kunnen tot en kunnen hoge temperaturen bereiken.

Vervang een beschadigde uitlaat.

• Verander de regelaarinstellungen van de motor Niet.
• Laat de verbrandingsmotor nooit in een gesloten ruimte lopen. Gevaar voor vergiftiging!

Onderhoud en opbergen

Altijd voor werkzaamheden aan de machine:

• Schakel de motor uit, wacht tot het mes tot stilstand is gekomen en trek de bougiestekker los.
• Draag bij werkzaamheden in de buurt van de messen algijd werkhandsschoenen.
  -Bewaar de gazonmaaier nooit met benzine in de tank in gebouwen waarin benzinedampen met open vuur of met vonken in aanraking hunnen komen. Explosiegevaar!
• De benzinetank mag alleen buitenshuis leeg worden gemaakt.
• Laat de motor afkoelen voordat de maaier in een gesloten ruimte worden opgeborgen.
• Spuit de gazonmaaier nicht met water af.
• Reparaties aan de gazonmaaier mogen alleen door een erkend en gespecialiseerd bedrijf worden uitgevoerd.

Onderdelen en toebehoren

• Gebruik uitsluitend originele onderdelen en origineel toebehoren.
• Constructie- en uitvoeringswijzigingen voorbehonden.

Veiligheidsvoorzieningen Veiligheidsbeugel

Laat de veiligheidsbeugel los bij gevaar.

De motor en de maaimessen worden stilgezet.

De functie van de veiligheidsbeugel mag nicht buiten werkung worden gesteld.

Veiligheidsvoorzieningen Achterklep (stenenbescherming)

De veiligheidsvoorzieningen beschermen gegen verwondingen door delen die door de maaimessen maar buiten worden geslingerd.

De gazonmaaier mag nicht worden gebrukt zonder de veiligheidsvoorzieningen.

Werk Niet met het apparaat bij regen, onweer en met name Niet bij blikseminslaggevaar.

Bij een vochtige ondergrond is er meer gevaar voor letsel, waar de gebruiker minder stabel staat.

Om uitglieden te voorkomen要去 er bijzonder voorzichtig worden gewerkt.

Indien möglich het apparaat Niet op een vochtige ondergrond gelebruiken.

Tijdens het gebruik van het apparaat dient men algid gehoorbescherming te dragen.

Otpgelet! Gevaar voor de gezondheid door trillingen!

Een overmatige belasting door trillingen kan schade aan de bloedsomloop en het zenuwstelsel veroorzaken, vooral bij personen met circulatiestoornissen. Raadpleeg een arts wanner er symptomen optreden die door de trillingen zouden konnen zijn veroorzaakt.

Deze symptomen treden voornamelijk op bij de vingers, handen of polsen en zijn bijvoorbeeld (onvolledige opsomming):

• gevoelloosheid,
• pijn,
  slappe spieren,
• huidverkleuringen,
• onaangenaam kriebelen.

Transport van het apparatus

Werk uitsluitend met handschoenen aan om letsel door scherpe randen en hete onderdelen van het apparaat te voorkomen.

Het apparaat Niet met draaiende verbrandingsmotor verplaatsen. Schakel voor het transport de verbrandingsmotor uit, maar de messen uitlopen en trek de bougiestekker los.

Transporteer het apparaat alleen met een afgekoelde verbrandingsmotor en zonder brandstof.

Gebruik voor het laden geschikte hulpmiddelen (takel of laadhelling).

Maak het apparaat en de er bij getransporteerde apparatuur (bijv. grasopvangbox) met geschikte bevestigingsmaterialen (gordels, kabels, enz.) vast aan het laadoppervlak.

Maaimes bij het optillen en dragen nicht aanraken.

Houd u bij het transport van het apparaat aan deplaatselijke voorschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadoppervlakken.

Denk eraan dat wonneer u de grasmaaier laadt of lost, u deze nicht Kantelt, odomat dit een bevuling van het olieffilter of olielekkageveroorzaken.

Procedure met gebruike machine, bescherming van het milieu.

Wanner u op een dag besluit dat u het apparaat Niet meer nodig heeft of wanner het aan verranging toe is, denk er dan aan het milieu te beschermen en verwerk hem op milieuvriendelijk wijze, in overeenstemming met deplaatselijk regelgeving. Er bestaan bevoegde assistentie- en verkooppunten die verouderde apparatuur accepteren en het op een milieuvriendelijk manier hergebruiken. Bij twijfel of onzekerheid over de werkung van het apparaatkestu contact opnemen met een bevoegd assistentiecentrum of de verkoper.

Aanvullende opmerking bij degebruiksaanwijzing, gedeelte,"Voor uweiligkeit".

Deze machine is nicht bestemd om te worden gebruikt door Personen (inclusief kinderen) met beperkt fysieke, sensorische of geestelijkke vermogens, met gebrekkige ervaring en/ of gebrekkige kennis, tenzij onder toezureicht van een voor hun veriligheid verantwoordelijkke person of voorzien van aanwijzingen van deze persoon ten aanzien van het gebruik van de machine. Er dient op te worden toegezien dat kinderen Niet met deze machine spelen.

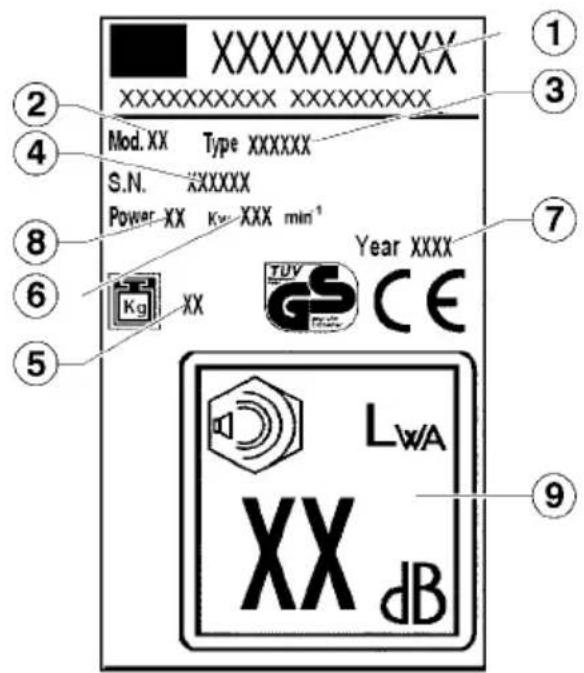

2 BETEKENIS VAN DE SYMBOLEN OP DE MACHINE

1 Fabrikant
6 Toerenta
2 Model
7 Bouwjaar
3 Type
8 Vermogen
4 Seriennummer
9 Geluidsvermogen
5 Nettogewicht

Lees de gebruiksaanwijzing voor de ingebruikneming.

Houdt personen uit het gevaarlijke gebied.

Trek de bougiestekker los voordatu werkzaamheden aan de maaimessen uitvoert.

Let op! Gevaar! Houd handen en voeten uit de buurt van het maaimes.

Gevaar voor vergiftigingen. Niet in afgesloten ruimten gebruiken.

Explosiegeveer. Zet de motor uittijdens het vullen van de brandstoftank.

Gevaar. De hete onderdelen nicht aanraken.

Gebruik geen waterstralen op de mechanische delen, lagers en afdichtingen.

In deze gebruiksaanwijzing

Gevaar! Bij het Niet in achecht nemen bestaat kans op persoonlijk letsel

Draag geen kleding die vast kan komen te zitten in het hout, het struikgewas of de bewegende delen van het apparaat. Draag geen sjaals, stropdassen of sieraden. Lang haar opsteken en vastzetten (met fouillard, pet, helm, etc.).

Levensgevaardoorverstikking!

Laat kinderen nicht met het verpakkingsmateriaal spel en, om dat er verstikkingsgevaar bestaat. Het verpakkingsmateriaal.altijd buiten het bereik van kinderen honden.

Draag beschermende laarzen met antislipzool en stalen neus. Werk nooit op blote voeten of met bijvoorbeeld sandalen.

In het bijzonder mogen er geen wijzigingen aan de grasmaaier worden aangebracht om het vermogen of het toerental van de verbrandingsmotor of de elektrische motor te verhogen.

Per ridurre il pericolo di lesioni Om het risico op oogletsel te verminderen, moet een goed passende veiligheidsbril conform NEN-norm EN 166 worden gedragen. Zorg ervoor dat u de veiligheidsbril in de juiste positie draagt. Draag een veiligheidshelm bijuitdunnen, in hoge struiken en opplaatsen waar het risico bestaat dat voorwerpen vallen. Draag alkijd een veiligheidsbril bij het slijpen van het mes!

Instructies voor de correcte installmentie van de geleidingsshaak voor de grasmaaerkabel met verbrandingsmotor.

Grasmaier met snelontgrendelingshendels.

De kabelgeleidingshaak要去 aan de rechtzerijde en aan de binnenkant van de handgreep worden gemonteerd, zoals aangegeven in de afbeelding.

Draag alkijd gezhoorbescherming wanner u met het apparaat werkt.

G r a s m a a i e r m et handgreepfixatieknoppen.

De kabelgeleidingshaak要去 aan de rechtzerzijde van de handgreep worden gemonteerd zoals aangegeven in de afbeelding.

Draag ste vige workhandschoenen van sterk materiaal (bijv. leer).

Werkhand Schoenen beschermen u tegen verwondingen door oncegallen. Onderschat nooit het möglichke gevaar. Draag algtd手段choenen als u met de grasmaaier werkt.

3 BESCRJVING

1 bovenste hendel
2 Gemechaniseerde hendel
3 remhendel
4 versnellingshendel
5 bescherming gegen steenslag
6 onderste hendel
7 motor
8 voorwiel
9 carrosserie
10 awhileiel
11 afvalbakje
12 ondersteuning lemmet
13 lemmet
14 schroef lemmet
15 afstelhendels snijhoogte
16 oliedop
17 tankdop
18 buizame kabels
19 waterkoppeling (optioneel)

4 GEBRUK VOLGENS BESTEMMING

Deze gazonmaaier is alleen bestemd voor het maaien van gazons. Ander gebruik is Niet toegestaan.

De gazonmaaier is alleen geschikt voor particulier gebruik in de tuin. Als gazonmaaier voor particuliere tuinen worden maaiers beschouwd die worden gebruikt voor het onderhoud van particuliere grayscale gazonoppervlakken, maar Niet in openbare parken, op sportvelden en in de landen bosbouw.

Niet toegelaten bedieners:

Personen die met de gebruiksaanwijzing Niet vertrouwd zijn, personen diejonger+zijn dan 16年龄段 en personen onder de invloed van alcohol, drugs of medicijnen mogen de machine Niet bedieren.

Gebruiktijden voor benzine-gazonmaaiers (volgens de Duitse milieuuwetgeving). Neem ook de gemeentelijk voorschriften over het gebruik van gazonmaaiers in acht!

Van maandag tot zaterdag

7.00 - 12.00 Uhr

15.00 - 19.00 ur

Het gebruik op zon-en feestdagen is nicht toegestaan.

5 MONTAGE

Volg bij de montage van dit apparaat de montage-instructies op de LASTE bladzijden van deze handleiding.

Zorg voor het milieu. Afvoer van afval.

De verpakkingsmaterialen (plastictassen, piepschuim, spijkers, karton etc.) mogen nicht binnen beriek van kinderen bewaard worden aangezien zich möglichke gevaar vormen.

Het verpakkingsmaterial kan het milieu verruilen.Breng het materialaerverwerking aan de waarvoordbestemde bedrijven.

6 INGEBRUIKNEMING

Neem de machine pas in gebruik wanner de montage volledig is uitgevoerd.

Neem beslist de meegeleverde bedieningshandleiding van de fabrikant van de benzinemotor in acht.

Voorzie de maaier van olie en benzine voor het eerste gebruik.

Motorolie: zie de bedieningshandleiding van de fabrikant van de motor.

Benzine tanken: het tankdeksel bevindt zich op de benzinetank en is voorzien van het symbol „Benzinepomp" (tankstation).

Olie toevoegen: inhoud ca. 0,6 liter.

Motor starten

De motor kan alleen worden gestart wanner het mes gemonteerd is (trilmassa).

Handmatige start van de motor

a) Zonder gasafstandsbediening

1) Druk deprimerknop driemaal tussenpozen van ca. 2 seconden in.

Druk deprimerknop vrijmaal in bij lage temperaturen (onder 10^

Gebruik deprimerknop nicht bij een bedrijfswarme motor.

2) Trek de motorrembeugel maar de bovenste stang en houd deze vast. De motorrembeugel klikt nicht vast. III
3) Trek het startkoord snel maar buiten en LAST het langzaam weeer oprollen. IV
! De motor heeft een vaste gasinstelling. Een toerentalregeling is waarom Niet möglichk.

b) Met gasafstandsbediening

1) Zet de gashendel in de stand (start)
2) Druk deprimerknop dri -emaal met tussenpozen van ca. 2 se- in.

Druk deprimerknop vrijmaal in bij lage temperaturen (onder 10^

Gebruik deprimerknop Niet bij een bedrijfswarme motor.

3) Trek de motorrembeugel maar de bovenste stang en houd deze vast. De motorrembeugel klikt nicht vast. III
4)Trek het startkoord snel maar buiten en LAST het langzaam weeer oprollen. IV

Zet de gashendel zodra de motor loopt overeenkomstig het gewenste motortoerental in een stand:tussen (start) en (stop).

Elektrische start van de motor

5) Zet de gashendel in de stand (start)
6) Druk deprimerknop driemaal met tussen - pozen van ca. 2 seconden in.

Druk deprimerknop vijfmaal in bij lage temperaturen (onder 10^

Gebruik deprimerknop Niet bij een bedrijfswarme motor.

7) Trek de motorrembeugel waar de bovenste stang en houd deze vast. De motorrembeugel klikt zich vast. VI
8) Druk op de aan /uit-knop. Laat de knop los als de motor loopt. VII

Zet de gashendel zodra de motor loopt overeenkomstig het gewenste motortoerental in een stand tussen (start) en (stop).

(A) Beveiligingsstreutel en opstarten
(B) Batterij
(C) Batterijlader

Wielandrijving inschakelen

Dit geldt alleen voor machines met wieandrijving!

9) Duw de transmissieschakelbeugel gegen de bovenstang en houd deze vast.

De transmissieschakelbeugel klikt nicht VIII vast.

De rijsnelheid bedraagt ca. 3,7 km per uur.

Wielandrijving uitschakelen

10) Laat de transmissieschakelbeugel los. IX

Motor uitschakelen

11) Zet de gashendel op de stand (Stop). X
12) Laat de motorrembeugel los. XI

Het snijmes loopt na het uitschakelen van de motor nog enkele secondenuit. Grijp waarom Niet onmiddelijk onder demaaier.

Maaihoogte instellen

XII

AlleWIelen moeten opdezelfdehoogte staan.

Variabele snelheidsregelaar (VV) XIII

Op grasmaaiers met een variabile slenelheidsregelaarheeft u de mogelijkheid om de rijnselheid te varieren van 2,5 km tot 5km / h .Een verandering van de rijnselheid is enkelmogelijk als de machine in werkig is. Hiervoor要去 u delinker hendel op het bedieningspaneel inschakelen.Het symbol Schildpad op het bedieningspaneel betekentlangzaam, het symbol Haas betekent snel.

Trasmissie 3 snelheden (3V) XIII B

De modellen met de afkorting 3V zijn uitgerust met een transmissie die u de möglichkeid biedt om te kuren kiezenuit 3 verschillende voortgangssnelheden:

1ste snelheid - 2.5 km/h
2de snelheid - 3.5 km/h
3de snelheid - 4.5 km/h

De voortgangssnelheid kan uitsluitend bij ingeschakelde motor gevarieerd worden. Gebruik hiervoor de linkerhendel op het bedieningspaneel enplaats hem op de gewenste snelheid.

Messtop (BBC) XIV

De grasmaaier met een messtop hebden de möglichkheid om het snijmes in en uit te schakelen terwijl de motorloopt. Om het snijmes in te schakelen duwt u Handel nr. 1aar de duwboom en duw Handel 2aar beneden. Om hetsnijmes te stoppen, dient u Handel 1 te ontgrendelen.

Let op: Het snijmes heeft enkele seconden nodig om totstilstand te komen.

7 VERZORGING EN ONDERHOUD

Altijd voor onderhoudsenreinigingswerkzaamheden Trek debugiestekker los.

Spuit de machine nicht met water af. Wanner er water in de onstekingsinstallatie of carburateur terecht kommt, kan dit tot storingen leiden.

Reinig de machine met een doek of handveger.

Wanneerdemaaier opzij gezogen wordt, moet de carburateur aan boven wijzen.

Controle door een vakman is nodig:

• Wonneer gegen een obstakel is gereden.
• Bij onmiddelijkke stilstand van de motor.
• Bij een verbogen mes (nietrechtmake)
• Bij een verbogen motoras (nietrechtmake)
• Bij beschadiging van de transmissie
• Bij een defecte V-riem.

Olie verversen, luchtfilter, bougie

Zie de gebruiksaanwijzing van de fabrikant van de motor

Transmissie van de wielaandrijving

De transmissie is onderhoudsvrij.

Slijpen of cervangen van het maaimes

Slijp het maimes algijd aan het einde van het maaseizoen of verrang het indien nodig. Laat het maimes algijd door een klantenserviceworkplaats slijpen of verrangen (meting van de onbalans).

Niet-uitgebalanceerde messen leiden tot sterke trillingen van de maaier. Gevaar voor ongevallen!

Snijden mulchen (optioneel)

XV

1) schakel het apparaat UIT en zorg ervoor dat het mes tot stilstand is gekomen
2) haal de achefterste deflector op en breng de meegeleverde dop in
3)That de deflector los

Zijafvoer (optioneel) XVI

1) breng de mulchodop aan zoals bij punt XV
2) haal de deflector aan de zichkant op enplaats de afschemkap
3) waar de deflector aan de zijkant los

Reiniging onderkant carrosserie (optio- neel) XVII

Bij uitgeschakelde en stilstaande machine.

• Sluit de koppeling (19) op de carrosserie aan op de watertoevoerkraan.

Open de kraan.

• Start de motor (het mes in rotatie) en LAST hem enkele minuten draaien.
• Wanner de reiniging heeftplaatsgebonden: de motor uitschakelen. Sluit de kraan, neem de slang van de koppeling/carrosserie weg

8 HULP BIJ STORINGEN

Altijd voor onderhouds-en reinigingswerkzaamheden, trek de bougiestekker los.

Storing Oplossing

Motor start nicht. Tank benzine.

	Zet de gashendel in de stand (Start)Duw de motorrembeugel maar de bovenstang.Controlleer de bougie en verrang deze indien nodig.Reinig het luchtfilterStart de machine op laag gras of op het reeds gemaaide oppervlak.Start de machine op laag gras of op het reeds gemaaide oppervlak.Laad de startaccu op.
Motorcapaciteit word minder Corrigeer de maaihoogte.Slijp het maaimes of verrang het ➢ klantenservicewerkplaatsReinig het uitwerpkanaal en de behuizing.Reinig het luchtfilter.Loop langzamer
Maairesultaat onzuiver	Slijp het maaimes of verrang het ➢ klantenservicewerkplaatsCorrigeer de maaihoogte.
Grasvanger worden nicht voldoende gezuld	Corrigeer de maaihoogte.Laat het gazon drogen.Slijp het maaimes of verrang het ➢ klantenservicewerkplaatsMaak het rooster van de grasvanger schoon.Reinig het uitwerpkanaal en de behuizing.
Wielaandrijving werkdt Niet De buizame kabel afstellen.V-riem defect ➢ klantenservicewerkplaatsDefect aan transmissie ➢ klantenservicewerkplaats
Wielen draaien nicht wanner transmissie is ingeschakeld	Draai wielschroeven vastWieilnaaf defect ➢{nieuw wieIDefecte trapeziumvormige riem of transmissie ➢ klantensserviceworkplaats

Storingen die u met deze tabel nicht kurz verhelpen, mogen alleen worden verholpen door een erkend gespecialiseerd bedrijf (klantenservicewerkplaats).

EC-VERKLARING VAN CONFORMITEIT

MA.RI.NA. Systems srl - via F. Baracca 3, 24034 Cisano Bergamasco (Bg) - Italy

Verklaren dat de machine grasmaaier en ontploffingsmotor

Is in overeenstemming met de voorschriften van de volgende CE-richtlijnen

1) 2006/42/EC
2) 2000/14/EC + 2005/88/EC
3) 2014/30/EU
4) 2011/65/EC
5) 2012/46/EU

Overeenkomstig de volgende normen:

1) EN ISO 12100:2010
2) EN ISO 5395-1:2013; EN ISO 5395-2:2013
3) EN ISO 3744:2010

Verklaart bovendien dat het technisch dossier is opgesteld bij:

MA.RI.NA. Systems srl - via F. Baracca 3, 24034 Cisano Bergamasco (Bg) - Italy

Gotest door: (m)

Gevolgde procedure voor de beordeling van de overeenstemming (Bijlage V) gotest door: (n)

• meetomstandigheden (f)
• Trillingen bij het vastpakken (g)
  Gemeten geluidsvermogen (h)
• Gegerandeerd geluidsvermogen (k)
  Geluidsdruk in het oor van de operator (meetonzekerheid 2dB) (y)

Cisano Bergamasco, 18/01/2017

Raadpleeg de gemeten waarden die worden weergegeven op de sticker op de LASTE bladzijde

Pakkematerialer kan waarve miljfoforurenende.
