GEBRUIKSAANWIJZING DH28PD HiKOKI

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specifi caties die met dit elektrisch gereedschap worden meegeleverd.

Niet opvolgen van de waarschuwingen en instructies kan resulteren in een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term „elektrisch gereedschap" heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom worden voorzien als gereedschap dat via een accu (snoerloos) van stroom worden voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek.

Een rommelige of donkere werkplek verhoegt de kans op ongelukken.

b) Gebruik het elektrisch gereedschap nicht in een omgeving met ontvlambare of explosieve vloeistoff en, gassen of stof.

c) Houd kinderen en andere omstandersijdens het gebruik van elektrisch gereedschap uit de buurt.

A fl eidingen kunnen gevaarlijk zich.

a) De stekker van het elektrisch gereedschap要去 geschikt bijn voor aansluiting op het stopcontact. De stekker mag op geen enkele manier gemodifi ceerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap.

Deugdelijke stekkers en geschikte stopcontacten verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneruw lichaam geaard is, loopt u een groter risico op een elektrische schok.

c) Stel het elektrisch gereedschap nicht bloot aan regen of vochtige omstandigheden.

Het risico op een elektrische schok worden vergroot wanner er water in het elektrische gereedschap terechtkommen.

d) Behandel het snoer voorzichtig. Gebruik het snoer Niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer Niet om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen.

Een beschadigd of verward snoer verhoegt het risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat specifi ek geschikt is voor het gebruik buiten.

Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt要去 worden, dient een voeding met aardlekschakelaar te worden gebruikt.

Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blij waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanner u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed van drugs, alcohol of medicijnen.

Eén moment van onoplettendheid kan in ernstiglichamelijk letsel resulteren.

b) Gebruik persoonlijke beschemingsmiddelen. Draag altojd oogbescherming.

Beschermingsmiddlesen zoals een stofmasker, anti-slip veiligheidsschoenen, een helm of gehoorbescheming, gebruikt voor gespaste omstandigheden, verminderen het risico op lichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk kan starten. Controller of de schakelaar in de uit-stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of的那一 dragen.

Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingersuit de buurt van de schakelaar houdt en sluit de stroombron Niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uithet gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

e) Reik Niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt.

Op deceptive manier heeft uijdens een onverwachte situatieeer controle over het elektrisch gereedschap.

f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houdt uw kleding enhaaruit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar{kunnen in de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiiging aangesloten en op de juiste manier gebruikt worden.

Het gebruik van stofafzuiiging vermindert eventuele stofgerelateerde risico's.

h) Laat bekendheid opgedaan bij veelvuldig5) gebruik van gereedschap u Niet zichgenoegzaam worden waardoor u veiligheidsprincipes van het gereedschap negeert.

Een onzorgvuldige actie kan ernstig letselveroorzaken binnen een fractie van een seconde.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag nicht geforceerd worden. Gebruik het juiste gereedschap voor het karwei.

U knot de klus beter en veiliger uitvoeren wanner u het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap nicht als schakelaar Niet goed werkt.

Elektrisch gereedschap dat Niet via de schakelaar bediend kan worden is gevaarlijk en要去 onmiddelijk gerepareerd worden.

c) Haal de stekker uit het stopcontact en/of verwijder de accu, als deze losgemaakt kan worden, van het elektrische gereedschap voordat u afstelingen verricht, accessoires verwisselt of voordat u het elektrische gereedschap opbergt.

Dergelijkepreventieveeiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta Niet toe dat personen die Nietbekend zich met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde handen.

e) Verzorg het elektrische gereedschap en accessoires. Controller het gereedschap op een foutieve uitlijing, vastgelopen of defeche bewegende onderdelen en andere problemen die van invloed hunen zich op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt.

Slecht onderhonden elektrisch gereedschap is verantwoordelijk voor een groot,aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhonden snijwerktuigen met scherpe snijranden lopen minder snel vast en zich gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gezruikt, waar bij de werkomstandigheden en het werk dat gedaan要去 worden in overweging moeten worden genomen.

Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoort het is bedoeld, kan resulteren in een gevaarlijke situatie.

h) Houd de handvat- en greepoppervlakken droog, schoon en vrij van olie en vet.

Glibberige handvat- en greepoppervlakken zorgen voor onveilig gebruik en onveilige bediening van het gereedschap in onverwachte situatuies.

Onderhoud

a) Het gereedschap mag uitsluitend door bevoegt onderhoudspersoneel worden onderhoden en er mag waar bij uitsluitend gebruik gemaakt worden van identieke verrangingsonderdelen. Hierdoor kunt u er op rekenen dat het elektrisch gereedschap veilig blijft.

Houd kinderen en kwetsbare Personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare Personen worden opgegeborgen.

VEILIGHEIDSWAARSCHUWINGEN VOOR BOORHAMER

Veiligheidsinstructies voor alle verrichtingen

1. Draag gehoorbescherming

B lootstelling aan te hard geluid kan leiden tot gehoorbeschadiging.

1. Gebruik aanvullende handgrepen als die met het gereedschap worden meegeleverd.

Verlies van controle kan leiden tot persoonlijk letsel.

1. Houd het elektrisch gereedschap vast aan de waarvoort bestemde geisoleerde oppervlakken wanner u een handeling verricht waar bij het snijgereedschap in contact kan komen met verborgen bedrading of het eigien snoer.

Snijgereedschappen die in contact komen met een draad waar stroom op staat können ervoor zorgen dat blootliggende metalen onderdelen van het elektrische gereedschap ook onder stroom komen te staan en de gebruiker een elektrische schok gezven.

Veiligheidsinstructies bij gebruik van lange boren met boorhamers

1. Begin alkijd op lage snelheid te boren, waar bij de boorpunt in contact komt met het werkstuk.

Bij hogere snelheden raakt de boor waarschijnlijk verbogen als hij ongehinderd kan ronddraaien zonder contact te make met het werkstuk, met persoonlijk letsel tot gevolg.

1. Oefen alleen druk uit precies in lijn met de boor en oefen geen bovenmatige druk uit.

Boren kannen verbuigen, wat leidt tot een breuk of verlies van controle, met als gevolg personlijk letsel.

TECHNISCHE GEGEVENS

STANDAARD TOEBEHOREN

Voltage PB (verschillend van gebied tot gebied)*	(110 V, 115 V, 120 V, 127 V, 220 V, 230 V, 240 V) \( \sim \)
Opgenomen vermogen 720 W
Onbelaste snugheid 0-1050 min	-1
Anatal slagen belast 0-4000 min	-1
Capaciteit: beton	4-28 mm
staal	13 mm
hout	32 mm
Gewicht** 4,1 kg
Adapter voor stofopvang Maximale boordiepte: Boordoorsnede: Maximale boorlengthe (eff ectieve lenghte):	85 mm (instelbaar van 0 mm tot 85 mm) 4-18 mm 100 mm
Capaciteit van stofverzameldoos: 0,4 liter

• Controller het naamplaatje op het apparaat waar het apparaat afhankelijk van het gebied waar het verkocht worden gewijzigd kan worden.
  ** Volgens EPTA-procedure 01/2014

(1) Plastic doos 1
(2) Zijgreep 1
(3) Stopper 1
(4) Afdekking 1
(5) Rubber dop (vervangingsonderdeel) 1 De standard toebehoren können zonder aankondiging op ieder moment worden veranderd.

EXTRA TOEBEHOREN (los te verkrijgen)

In beton of tegels boren

SDS-plus boorbit
Buitendiameter Totaile lenghte Eff ektieve lenghte
4,0 mm 110 mm	50 mm
5,0 mm	110 mm 50 mm
	160 mm 100 mm
5,5 mm 110 mm	50 mm
6,5 mm 160 mm	100 mm
7,0 mm 160 mm	100 mm
8,0 mm 160 mm	100 mm
8,5 mm 160 mm	100 mm
9,0 mm 160 mm	100 mm
12,0 mm	166 mm 100 mm
	260 mm 200 mm
12,7 mm 166 mm	100 mm
14,0 mm 166 mm	100 mm
15,0 mm 166 mm	100 mm
16,0 mm	166 mm 100 mm
	260 mm 200 mm
17,0 mm 166 mm	100 mm
19,0 mm 260 mm	200 mm
20,0 mm 250 mm	200 mm
22,0 mm 250 mm	200 mm
25,0 mm 450 mm	400 mm

Boren van ankergaten

Vernauwde schachtadaptor Soort taper

Morse taper (Nr.1)

Morse taper (Nr.2)

A-taper

B-taper

Gat met grote diameter boren

Kernstuk Buitendiameter	Middenpin	Kernstukschacht Totale lenghte
25 mm*	Niet van toepassing	105 mm300 mm
29 mm*
32 mm	(A)35 mm
38 mm
45 mm	(B) 300 mm
50 mm
65 mm
80 mm

• Zonder geleideplaat

Bepalen van anker

De extra toebehoren können zonder aankondiging op ieder moment worden veranderd.

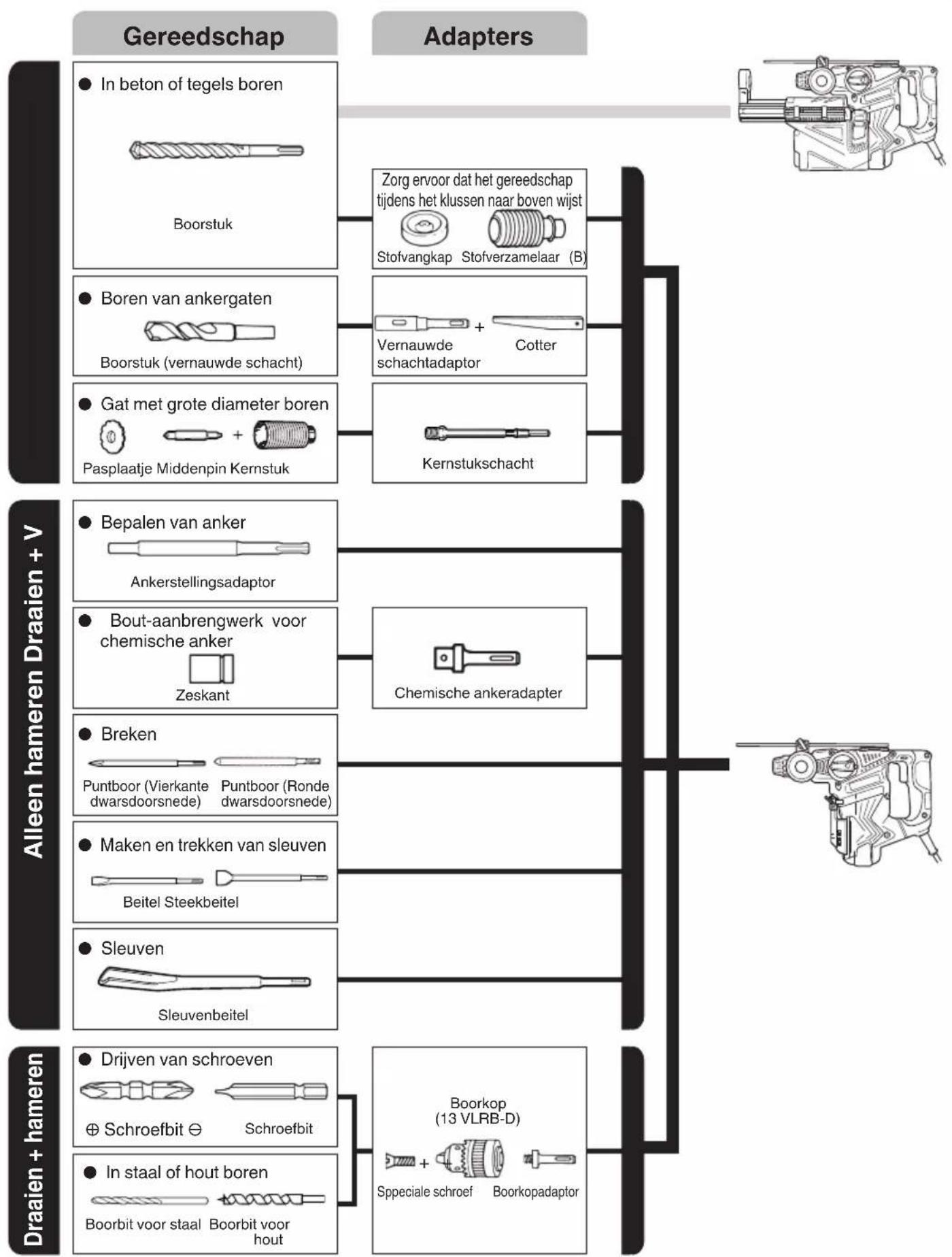

TOEPASSINGEN

Draaien en hameren

O Boren van ankergaten

Boren van gaten in beton

Boren van gaten in tegels

Alleen draaien

Boren in staal of hout (met los verkrijgbare toebehoren)

Vastdraaien van machine-schroeven, houtschroeven (met los verkrijgbare toebehoren)

Alleen hameren

Licht hakwerk in beton, het makes en trekken van sleuven.

VOOR HET GEBRUIK

1. Netspanning

Controleren of de netspanning overeenkomt met de opgave op het naamplaatje.

1. Netschakelaar

Controleren of de netschakelaar op „UIT" staat. Wanneer de stekker op het net aangesloten is, verwijl de schakelaar op „AAN" staat, begint het gereedschap onmiddelijk te draaien, hetwelk ernstig gevaar betetak.

1. Verlengsnoer

Wanner het werkterrein Niet in de buurt van een stopcontact ligt, dan moet men gebruik makev van een verlengsnoer, dat voldoende dwarsprofi el en voldoende nominaal vermogen heeft. Het verlengsnoer moet zo kort möglichk gezchoolen worden.

1. Bevestigen van het boorstuk (Afb. 1)

LET OP

Om ongelukken te voorkomen要去 de hoofdschakelaaruit zetten en de stekker uit het stopcontact halen.

OPMERKING

Wanneru wilt werknen met puntboren, boorstukken enz., moet u gebruik maken van de originele onderdelen zoals aangegeven door ons bedrijf.

(1) Maak de schacht van het boorstuk netjes schoon.
(2) Steek het boorstuk met een draaiende beweging in degereedschapshoender totdat het boorstuk vergrendelt. (Afb. 1)
(3) Controller of het boorstuk goed vast zit door er aan te trekken.
(4) Om het boorstuk te verwijderen, de greed volledig in de richting van de pijl trekken enervoalgens het boorstuk waar buiten trekken. (Afb. 2)

1. Voor het installereren van de stofvangkap of de stofverzamelaar (B) (Extra toebehoren) (Afb. 3, Afb. 4)

Bij gebruik van de boorhamer boven uw hoofd zonder de stofopvang-adapter, dient u de stofvangkap of de stofverzamelaar (B) aan te brengen, voor het opvangen van stof en vallende deeltjes.

Aanbrengen van de stofvangkap Breng de stofvangkap voor het gebruik aan op de boorkop, zoals aangegeven in Afb. 3.

Voor het aanbrengen op een boorkop met een grote diameter kut u het middengat van de stofvangkap vergroten door het voorzichtig met de boorhameruit te boren.

Aanbrengen van de stofverzamelaar (B)

Breng de stofverzamelaar (B) voor het gebruik aan op de boorkop, door de stofverzamelaar (B) voor het eind van de boorkop gelijk te houden met de groef in de handgreep. (Afb. 4)

LET OP

De stofvangkap en de stofverzamelaar (B) dienenuitsluitend voor het boren in boten. Gebruik dezeonderdelen Niet bij het boren in hout of in metaal.

Steek de stofverzamelaar (B) volledig in het klemgedeelte van de hoofdeenheid.

Bij inschakelen van de boorhamer terwijl de stofverzamelaar (B) Niet gegen het beton-oppervlak aan sluit, zal de stofverzamelaar (B) met de boorkop mee draaien. Let dus op dat u de schakelaar pas indrukt nadat u de stofverzamelaar (B) stevig gegen het betonnen oppervlak gedrukt heeft. (Bij gebruik van de stofverzamelaar (B) met een boorkop die in totaal meer dan 190 mm lang is, kan de stofverzamelaar (B) het betonnen oppervlak Niet raken, zodat meedraaien dan onvermijdelijk is. Gebruik waarom de stofverzamelaar (B) uitsluitend op een boorkop met een totale lenghte van 166 mm, 160 mm of 110 mm.)

Leeg de stofverzamelaar (B) telkens na het boren van twee of drie gaten.

Verwijder de stofverzamelaar (B) voor u de boorkop verwangt.

6. Kiezen van aandrijfstuk

Schroefkoppen of boren kuren beschadigd worden als men Niet een boorstuk van de juiste grootte gebruikt om de schroef aan te draaien.

7. Kontrole van de draairichting van de boor (Afb. 5)

De boor draait rechtsom (van achefteren gezien) wanneer de R-kant van de drukknop ingedrukt worden.

De L-kant van de drukknop dient te worden ingedrukt om de boor linksom te lien draaien.

8. Kiezen van de functie-instelling

U kurz wisselen:tussen functies van de 3 modi ,alleen kloppen",boren en kloppen" en ,alleen boren" door met de keuzeschakelaar te draaien terwijl u de druktoets ingedrukt houdt. Zet het merkteken op de keuzehendel op de functie die u wilt gebruiken.

LET OP

Voor u de keuzehendel gebruikt, moet u controleren of de motor volledig tot stilstand is gekomen. Als u de hendel verzet terwijl de motor nog draait, kan de machine kapot gaan.

Voor u de keuzehendel kurz verzetten, dient u eerst de knop in te drukken om de vergrendeling op te heff en. Na verzetten van de hendel dient u te controleren of de drukknop is teruggekeerd in zich uitgangspositie en of de keuzehendel vergrendeld is.

Zet de keuzehendel volledig in de gewenste stand. Als u de hendel halverwege:tussen twee standen zet, kan de levensduur van het schakelmechanisme aanmerkelijk bekort worden.

GEBRUIK

LET OP

Voorkom ongelukken en controlleren dat de startschakelaar in de uit-stand is gedrukt en de stekker van het netsnoer is ontkoppeld alvorens een boorstuk of andere onderdelen te bevestigen of te verwijderen.

OPMERKING

Controleer of de vleugelbout in de zijgreep stevig is vastgedraaid voordat u het gereedschap gebruikt.

1. Bediening van de schakelaar

Het toerental van de boor kan door verandering van de druk op de drukschakelaar geregeld worden. De snugheid is gering, wanner de drukschakelaar slechtslicht getrokken is en verhoegt zich, wanner deschakelaar verdier doorgrokken worden.

De drukschakelaar kan tijdens de linksregeling Niet verder dan halverwege worden ingedrukt en draait twee keer zo langzaam dan tijdens de normale rechtsregeling.

2. Draaien + hameren

Door op de drukknop te drukken en de keuzehendel maar de IT marking te draaien, kan deze boorhamer voor het draaien en hameren worden gebruikt. (Afb. 6) Draai Lichtjes met de greed en controllerer dat ze vastzit met een klik.

(1) Bevestig de boor.
(2) Plaats de punt van de boor op de gewenste positie en trek aan de schakelaar. (Afb. 7)
(3) Het is Niet nodig met kracht gegen de boorhamer te drukken. Lichtjes drukken zodat de stukjes waar buiten komen is reeds voldoende.

LET OP

Als het boorstuk vast komt te zitten in een ijzeren stang, kan de boorhamer hevig gaan schudden. Zorg erkaarom voor dat beiden handgrepen goed worden vastgehonden zoals aangegeven in Afb. 7.

3. Gebruik van de stofverzamelaar

Gebruik van de boorhamer met de stofverzamelaar eraan bevestigd creeert eenmeer hygienische werkomgeving vrij van rondvliegend stof (Afb. 8).

(1) Bevestigen van de stofverzamelaar

Steek de stofverzamelaar langus de klemrand op de boorhamer. Wanner de stofverzamelaar volledig tot aan het eind is ingestoken, deze met de twee vergrendelingen aan de boorhamer bevestigen (Afb. 9).

LET OP

De stofverzamelaar is bestemd voor gebruik bij het boren in beton. Gebruik hem Niet voor het boren van gaten in metaal of hout.

(2) Afstellen van de stofverzamelaar

(a) Afstellen van de positie van het stofverzamelaarmondstuk

Duw het mondstuk waar binnen en stel dit af in de gewenste positie. Trek de afsteller op het mondstuk in de richting van de pijl om de vergrendeling los te makesen en verplaats de afsteller totdat deze contact maakt met de afstelstang. Duw om te vergrendelen de afsteller in de tegenovergestelde richting van de pijl (Afb. 10).

(b) Instellen van de boorgatdiepte

Trek de afsteller op de handgreep in de richting van de pijl om de vergrendeling los te makeen en verplaats deze waar de gewenste positie voor het bepalen van de slag en duw de afsteller in de tegenovergestelde richting van de pijl om te vergrendelen.

De afgelegde afstand van het mondstuk wanner het uiteinde van het mondstuk overeenkomt met het uiteinde van het boorstuk is de boorgatdiepte. (Afb. 11)

De maximum boorgatdiepte bij het gebruik van de stofverzamelaar is 85mm
Wanner de stofverzamelaar worden gebruikt is het möglichk HiKOKI boorstukken te gebruiken met een diameter van 4mm tot 18mm en met een eff ectieve lengte tot 100mm .

(3) Boren van gaten

Houd bij het boren van gaten de boorhamer zo dat het uiteinde van het mondstuk in contact komt met het betonoppervlak. De eff ectieve werking van de stofverzamelaar worden verminderd als deze Niet in contact kommt het oppervlak (Afb. 12).

(4) Verwijderen van stof

Teveel stof in de stofverzameldoos vermindert de eff ectieve werkig van de stofverzamelaar. Leeg de stofverzameldoos regelmatig.

Duw gegen de hendel om de stofverzameldoos van de stofverzamelaar te verwijderen en leeg en reinig de doos (Afb. 13).

De eff ectiviteit van de stofverzamelaar is minder als het fi Iter in de stofverzameldoos verstopt raakt.

Gebruik de onderstaande babel als gids voor het verwangen van de stofverzameldoos

Capaciteit van stofverzameldoos Board diameter van 6 mm / diepte van 28 mm: 130 gaten Board diameter van 8 mm / diepte van 30 mm: 75 gaten Board diameter van 12 mm / diepte van 50 mm: 20 gaten

Aanwijzing voor het verwangen van de stofverzameldoos Stofverzameldoos is 100 maal bevuld en geledigd

(5) Vervangen van de rubber dop

Slijtage van de rubber dop verminder de eff ectiviteit van de stofverzamelaar.

Vervang de rubber dop wonneer deze versleten is.

Vervangen van de rubber dop (Afb. 14)

(1) Verwijder de mondstukafdichting van het mondstuk.
(2) Vervang de rubber dop door een neue.
Monteer de rubber dop waar bij u er goed op let datdez jeust gericht is.
(3) Bevestig de mondstukafdichting.
Steek de lip van de mondstukafdichting stevig in de groef van het mondstuk.

Let erop dat de groef tussen het mondstuk en de mondtukafdichting rond gelijk is.

4. Wanner de stofverzamelaar nicht worden gebruikt

Wanneer de boorhamer gebruikt worden zonder de stofverzamelaar, de meegeleverde afdekking in de bevestigingsopening van de stofverzamelaar aanbrengen. (Afb. 15).

LET OP

Als er geen afdekking is aangebracht, können stof en andere verontreinigingen via het gat maar binnen worden gezogen, met beschadiging van de motor als gevolg.

5. Alleen draaien

OPMERKING

De stofverzamelaar kan nicht worden gebruikt. Verwijder de stofverzamelaar en steek de meegeleverde afdekking in de bevestigingsopening van de stofverzamelaar.

LETOP

Als er geen afdekking is aangebracht, können stof en andere verontreinigingen via het gat maar binnen worden gezogen, met beschadiging van de motor als gevolg.

Door op de druktoets te drukken en de keuzehendel waar de i marking te draaien, kan deze boorhamer in de functie voor uitsluitend roteren worden gesteld. (Afb. 16)

Draai Lichtjes met de greed en controllerer dat ze vastzit met een klik.

Ga als volgt te werk voor het boren in hout of metaal met behulp van de boorkop en boorkopadaptor (extra toebehoren).

Bevestigen van de boorkop en boorkopadaptor: (Afb. 17)

(1) Bevestig de boorkop aan de boorkopadapter.
(2) Het onderdeel van de SDS Plus schacht is hetzelfde als een boorstuk. Zie waarom het gedeelte „Bevestigen van het boorstuk" om dit deel te bevestigen.

LET OP:

Het is nicht nodig met kracht gegen de boorhamer te drukken. Dit resulteert in slijtage van de punt van het boorstuk en een kortere levensduur van de boorhamer.
Bij het terugtrekken van de boor uit het geboorde gat, is het möglichk dat het boorstuk breekt. Gaaarom voorzichting te werk bij het terugtrekken.
Probeer geen ankergaten te boren of gaten in beton verwil de machine in de alleen draaien' functie is.
Probeer de boorhamer Niet te gebruiken in de draai- en slagfunctie terwijl de boorkop en de boorkopadapter zich bevestigd. Dit za del levensduur van de diverse onderdelen van de machine aanzienlijk verzorten.

6. Drijven van machineschroeven (Afb. 18)

Steek erst het schroefstuk in de aansluitbus die zich aan het uiteinde van het kopadaptor (D) bevindt. Bevestig verwolgens het kopadaptor (D) op het apparaat zoals beschreiben in 4 (1), (2), (3). Plaats de top van het schroefstuk in de gleuven van de kop van de schroef. Pak het apparaat stevig beet en draai de schoef vast.

LET OP

O Zorg ervoor dat de schroef Niet al te lang worden aangedraaid, waar dat de schroef beschadigd zou+kennen worden.
Zet de boorhamerrecht op de schroef wanner deze wordt aangedraaid; wanner dit nicht gedaan wordt kan de kop van de schroef beschadigd worden. De draaikracht kan ook onvoldoende op de schroef worden overgebracht.

Probeer de boorhamer Niet te gebruiken in de draai- en slagfunctie terwijl de boorkopadapter en het boorstuk zijn bevestigd.

7. Aandraaien van houtschroeven (Afb. 18)

(1) Kiezen van de juiste boorpunt
Gebruik indien möglich als tijd een plus-kop schroef omdat een boorpunt gemakkelijk van een min-kop schroef afglijdt.
(2) Aandraaien van houtschroeven
Maak een gat in de oppervlakte van het hout voordat de houtschroef ingedraaid worden. Zet de punt van de boor op de kop van de schroef en draai deze langzaam maar binnen.
Draai de boorhamer eerst langzaam totdat de schroef gedeeltelijk is ingedreven, en trek dan verder aan de schakelaar om optimale drijkrácht te verkrijgen.

LETOP

Neem voorzichtigheid in acht bij het makeen van een gat voor de schroef; met de hardheid van het hout dient rekening gezchoolen te worden. Als het gat teklein is, of te ondiep, hetgeen更是 drijfkracht vereist, kan het schroefdraad van de schroef beschadigd worden.

8. Alleen kloppen

OPMERKING

De stofverzamelaar kan nicht worden gebruikt. Verwijder de stofverzamelaar en steek de meegeleverde afdekking in de bevestigingsopening van de stofverzamelaar.

LETOP

Als er geen afdekking is aangebracht, können stof en andere verontreinigingen via het gat maar binnen worden gezogen, met beschadiging van de motor als gevolg.

Deze boorhamer kan worden ingesteld om alleen te boren door op de druktoets te drukken en de keuzeschakelaar maar de markings te draaien (Afb. 19).

(1) Bevestig de puntboor of beitel.
(2) Duw op de druktoets en stel de keuzeschakelaar in op de markering (Afb. 20)
Wanner de rotatie is ontgrendeld,要去 het gereedschap verdraaien en in de gewenste stand stellen. (Afb. 21)
(3) Draai de keuzehendel met een pen of dergelijk maar de T marking. (Afb. 19)

9. Gebruik van de stopper (Afb. 22)

(1) Draai de vleugelbout los en steek de aanslag in het montagegat op de zichhandgreep.
(2) Stel de positie van de aanslag af overeenkomstig de diepte van het gat en draai de vleugelbout stevig vast.

10. Gebruik van het boorstuk (met vernauwde schacht) en de vernauwde schachtadaptor

(1) Bevestig de vernauwde schachtadaptor aan de boorhamer. (Afb. 23)
(2) Bevestig het boorstuk (met vernauwde schacht) aan de vernauwde schachtadapter. (Afb. 23)
(3) Schakel de boorhamer in en boor een gat van de gewenste diepte.
(4) Voor het verwijderen van het boorstuk (met vernauwde schacht) dient de cotter in de gleuf van de vernauwde schachtadaptor te worden gestoken.

Sla nu op de cotter verwijl de boorhamer worden ondersteund. (Afb. 24)

11. Zorg ervoor dat u het gereedschap stevig vasthoudt zoals afgebeeld in Afb. 31 tijdens het gebruik.

12. Gebruik van de zijhendel

Als u de stand van de zijhendel wilt veranderen, dient u de grep van de zijhandel gegen de klok in los te draaien en verrolgens in de gewenste stand waar goed vast te zetten. (Afb. 32)

LET OP:

Wonneer u een gat aan het boren bent, is het möglichk dat de machine probeert te draaien als reactie op de kracht van de boor wonneer deze door een betonnen muur bredekt en/of wonneer de punt van de boor een stang betonijzer raakt.

Maak waarom de zijhendel goed vast en houd de machine met beiden handen vast. Doet u dit Niet, dan hunnen er ongelukken geleuren.

Met behuip van het Kernstuk (voort lichte balasting) kannen grote kaliber gaten geboard worden. Gebruik het Kernstuk samen met de los verkrygbare en de kernstukschacht.

1. Monteren

LETOP

Schakel de boorhamer uit en trek de stekker uit het stopcontact.

(1) Bevestig het Kernstuk aan de Kernstukschacht (Afb. 25). Bedek de schroefdraad van de Kernstukschacht met vet om naderhand het demonteren te vergemakkelijken.
(2) Bevestig de kernstukschacht aan de boorhamer (Afb. 26).
(3) Steek de middenpin zo ver möglichk in het pasplaatje.
(4) Leg het pasplaatje op het kernstuk en draai het links-of rechtsom zodat het Niet uit positie kan raken, zichs als het kernstuk maar beneden worden gericht (Afb. 27).

2. Boren (Afb. 28)

(1) Steek de stekker in het stopcontact.
(2) De middenpin heeft een ingebouwde veer.

Doorudgerecht en zachtjes gegen een muur of vloer te drukken maakt de oppervlakte van het Kernstuk contact waarna een gat geboard kan worden.

(3) Als de diepte van het gat ongeveer 5 mm bedraagt, kan de positie van het gat bepaald worden. Verwijder hierna de middenpin en hetplaatje en boorervolgens het gat.
(4) Het is Niet nodig met kracht gegen de boorhamer te drukken. Wort dit wel gedaan, dan za dit resulteren in overmatige slijtage van de punt van het boorstuk en een kortere levensduur van de boorhamer.

LETOP

Schakel de boorhameruit en trek de stekkeruit het stopcontact alvorens de middenpin en hetplaatje te verwijderen.

3. Demonteren (Afb. 29)

Neem de kernstukschacht uit de boorhamer en slat twee of drie keer hard met een hamer op de kop van de kernstukschacht. Het kernstuk kan nu verwijderd worden.

VERVANGEN VAN DE OLIE

Deze boorhamer heeft een volledig luchtdichte constructie om te beschermen gegen stof. Het gereedschap kan worden gebruikt zonder regelmatig olie (smeermiddel) toe te voegen. U要去ECHTER na langdurig gebruik de olie cervangen om de levensduur van het gereedschap te verlengen. Voer de volgende handelingen hiervoortui.

1. Periodieke verranging van de olie

U要去 het vet bekijken wanner u de koolborstel verwangt. (Zie onderdeel 4 in het gedeelte ONDERHOUD EN INSPECTIE.) Vervangingsolie is verkrijgbaar bij de offi ciele HiKOKI Service Agent.

In het geval dat u de smeerolie zich moet verrangen, gaat u als volgt te werk.

2. Verwisselen van de olie

LETOP

Zet het apparaat uit, en verwijder de stekker uit het stopkontakt voordat met het verrangen van de olie begonnen worden.

(1) Demonteer de bedekking en veeg de aanwezige oude smeerolie goed weg (Afb. 30).
(2) Voeg 25 g HiKOKI Electric Hammer Grease A (standards, hoeveelheid, in tube) toe aan de bedekking.
(3) Herplaats de bedekking op de juiste manier nadat de olie verrangen is. Wees voorzichtig zodate die die-afdichting Niet worden heschadiad af gelozt.

OPMERKING:

De HiKOKI Electric Hammer Grease A is van het lage viscositeitstype. Wanner de tube opgebruikt is, kan een neue tube bij de HiKOKI Service Agent verkreten worden.

ONDERHOUD EN INSPECTIE

1. Inspectorie van de boor

Versleten boren dienen onmiddelijk verrangen of geslepen te worden, waar gebruik van versleten boren kan resulteren in verminderde effiientsie en defekten aan de motor.

2. Inspectie van de bevestigingschoef

Alle bevestigingschroeven moten regelmatig geinspecteerd en gecontroleerd worden of zich juist aengedraaid�. Wanner een van de schroeven losraakt, dan要去 deze onmiddelijk opnieuw aengedraaid worden. Gebeurt dat Niet, dan kan dat tot aanzienlijke bevaren leiden.

3. Onderhoud van de motor

De motorwikkeling is het „hart" van het electrische gereedschap. Er moet waarom bijzonder zorgvuldig op gelet worden, dat de wikkeling Niet beschadigd en/of met olie of water bevochtigd worden.

4. Inspectoren van de koolborstels

Met het oog op uw veilighheid en om elektrische schokken te voorkomen, mogen inspectie en verranging van de koolborstels alleen uitgevoerd worden door een erkend HiKOKI service-centrum.

5. Vervangen van het stroomsnoer

Als het netsnoer verrangen要去en,要去uditlatendoenddooreenerkendHiKOKl servicecentrumom problemem met de veiligheid van de machine tevoorkomen.

LETOP

Bij gebruik en onderhoud van elektrisch gereedschap dieren de in het land waar u zich bevindt geldende veriligeidsregelgeving en veriligeidsstandaarden stipt te worden opgevolgd.

GARANTIE

We garanderen dat elektrisch gereedschap van HiKOKI overeenstemt met de wettelijkke/landenspecifi eke regelgeving. Deze garantie dekt geen defecten of schade wegens verkeerd gebruik, misbruik of normale slijtage. In geval van klachten, stuurt u het elektrische gereedschap, Niet uit elkaar gehaald, met het GARANTIECERTIFAAT dat zich bevindt op het einde van deze bedieningsinstrumentes, maar een erkend HiKOKI servicecenter.

OPMERKING

Op grond van het voortdurende research- en ontwikkelingsprogramma van HiKOKI zijn veranderingen van de hierin genoemde technische opgaven voorbehonden.

Informatie betreffende luchtgeluid en trillingen

De gemeten waarden zijn verkreten overeenkomstig EN62841 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau: 102 dB (A)

Gemeten A-gewogen geluidsdrukiveau: 91 dB (A)

Onzekerheid KpA: 3 dB (A)

Draag gehoorbescheming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN62841.

Boorhameren in beton:

Trillingsemissiewaarde a_h HD = 15,9m / s^2

Onzekerheid K = 2,5m / s^2 (A)

De opgegeven totale trillingswaarde en de opgegeven geluidsemissiewaarde zijn gemeten in overeenstemming met een standardtestmethode en+kunnen worden gebruikt om het ene gereedschap met het andere te vergelijkden.

Ze können ook worden gebruikt in een voorlopige beordeling van de blootstelling.

WAARSCHUWING

De trillings- en geluidsemissie tijdens het werkelijkke gebruik van het elektrische gereedschap kan verschillen van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap worden gebruikt, vooral wat voor soort werkstuk worden verwerkt; en
Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zich op een schatting van de blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals deijd dat het gereedschap is uitgeschakeld en wanner dit onbelast draait inclusief de triggertijd).
