Producttype	Pneumatische schroevendraaier
Merk	Metabo
Model	STS 7000
Voeding	Perslucht (compressor)
Max. werkdruk	6,2 bar
Luchtverbruik	570 l/min
Onbelaste snelheid	20 000 min⁻¹
Min. binnendiameter slang	9 mm
Afmetingen (L × B × H)	165 × 42 × 56 mm
Gewicht	0,55 kg
Geluidsniveau (LPA)	86,3 dB(A)
Geluidsvermogensniveau (LWA)	97,3 dB(A)
Trilling (effectieve waarde)	3,15 m/s²
Trillingsonzekerheid	< 2,5 m/s²
Opspaninrichting	Spanboorkop
Meegeleverd bit	1/4\" (Duits en Frans model)
Toerental	Instelbaar via regelingsschroef
Smering	Pneumatische olie (3-5 druppels / 15 min)
Beschikbare accessoires	Pneumatische olie (ref. 0901008540), smeerapparaat (ref. 0901054592)
Onderhoud	Controleer en draai schroeven vast, regelmatig smeren
Veiligheid	Gehoorbescherming, veiligheidsbril, handschoenen, ademhalingsmasker
Reparatie	Overlaten aan een professional, opsturen naar de klantenservice
Reglementair gebruik	Schroeven, schuren, ontbramen, ontlakken, frezen (ambachtelijk)

Veelgestelde vragen - STS 7000 METABO

Welke persluchtdruk gebruiken voor de Metabo STS 7000?

De maximaal toelaatbare druk is 6,2 bar. Gebruik een reduceerventiel om de werkdruk in te stellen.

Hoe de STS 7000 schroevendraaier smeren?

Voeg handmatig 3 tot 5 druppels pneumatische olie toe aan de persluchtaansluiting om de 15 minuten continu gebruik. U kunt ook een smeerapparaat op de luchtleiding installeren.

Welk toerental voor de STS 7000?

Het maximale onbelaste toerental is 20.000 min⁻¹. U kunt dit instellen met de regelingsschroef van de luchttoevoer.

Welke beschermingsmiddelen dragen?

Draag altijd gehoorbescherming, een veiligheidsbril, een ademhalingsmasker en beschermende handschoenen.

Hoe de bit of slijpsteen vervangen?

Blokkeer de as met de 13 mm steeksleutel, draai vervolgens de spanmoer los met de 16 mm sleutel tegen de klok in. Vervang het gereedschap en draai vast met de klok mee.

Kan de STS 7000 worden gebruikt voor schroeven?

Ja, het is een pneumatische schroevendraaier geschikt voor ambachtelijk schroeven. Het kan ook worden gebruikt voor schuren, ontbramen, ontlakken en frezen met de juiste accessoires.

Hoe de Metabo STS 7000 schroevendraaier reinigen en onderhouden?

Koppel vóór onderhoud de luchttoevoer los. Reinig het apparaat met een droge doek, vermijd vocht. Controleer de schroeven en draai ze indien nodig vast. Smeer regelmatig.

Welke accessoires zijn beschikbaar voor de STS 7000?

Metabo biedt pneumatische olie (ref. 0901008540) en een smeerapparaat (ref. 0901054592) aan om direct op het gereedschap te installeren.

Wat te doen bij storing of defect?

Repareer het gereedschap niet zelf. Raadpleeg een gekwalificeerde professional of stuur het apparaat naar de Metabo-klantenservice met een beschrijving van het defect.

Wat is de garantie van de Metabo STS 7000?

Bewaar uw aankoopbewijs. De garantie dekt fabricagefouten. Neem voor klachten contact op met de klantenservice in uw land.

GEBRUIKSAANWIJZING STS 7000 METABO

Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is met de volgende normen* conform de bepalingen van de richtlijnen**

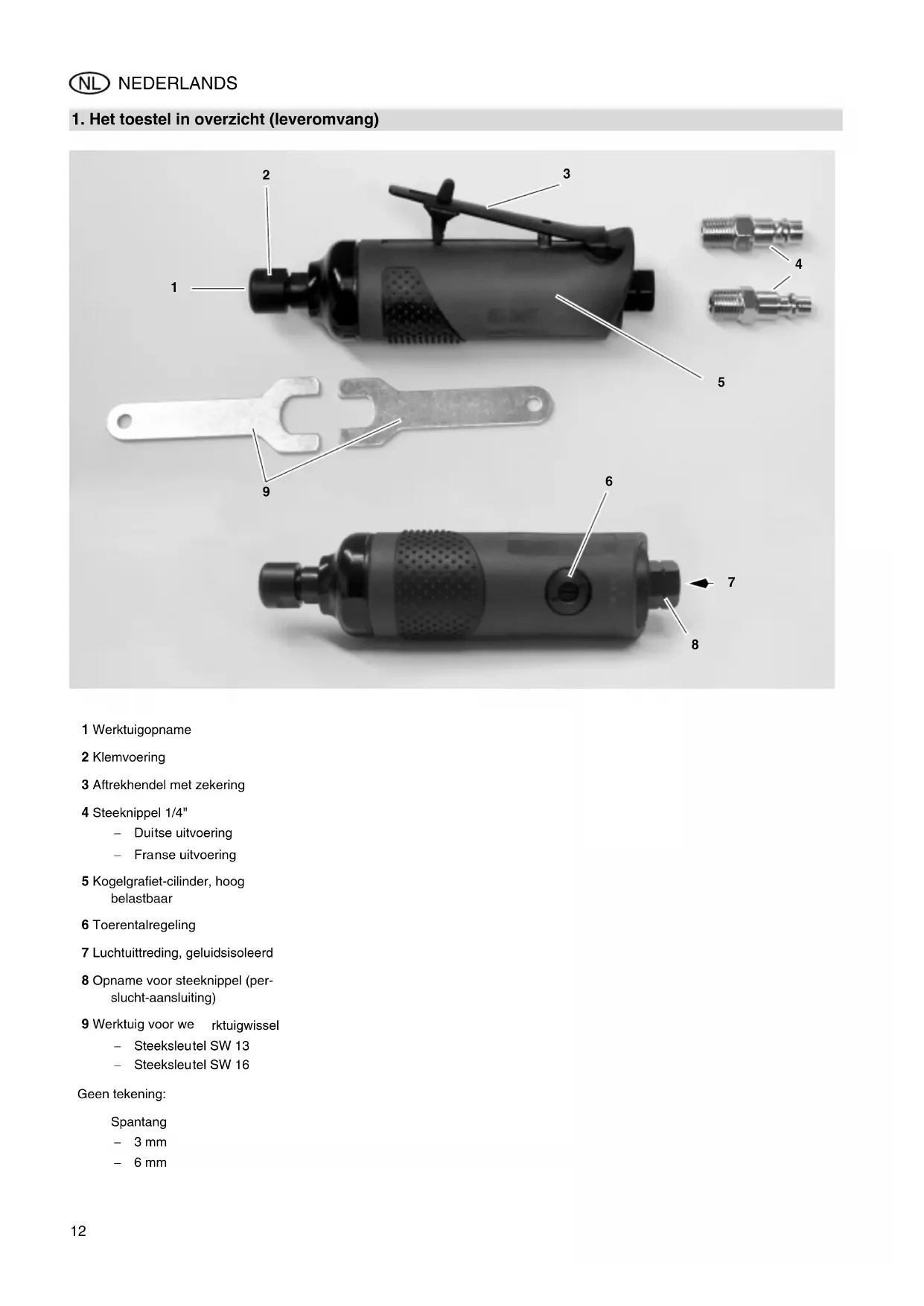

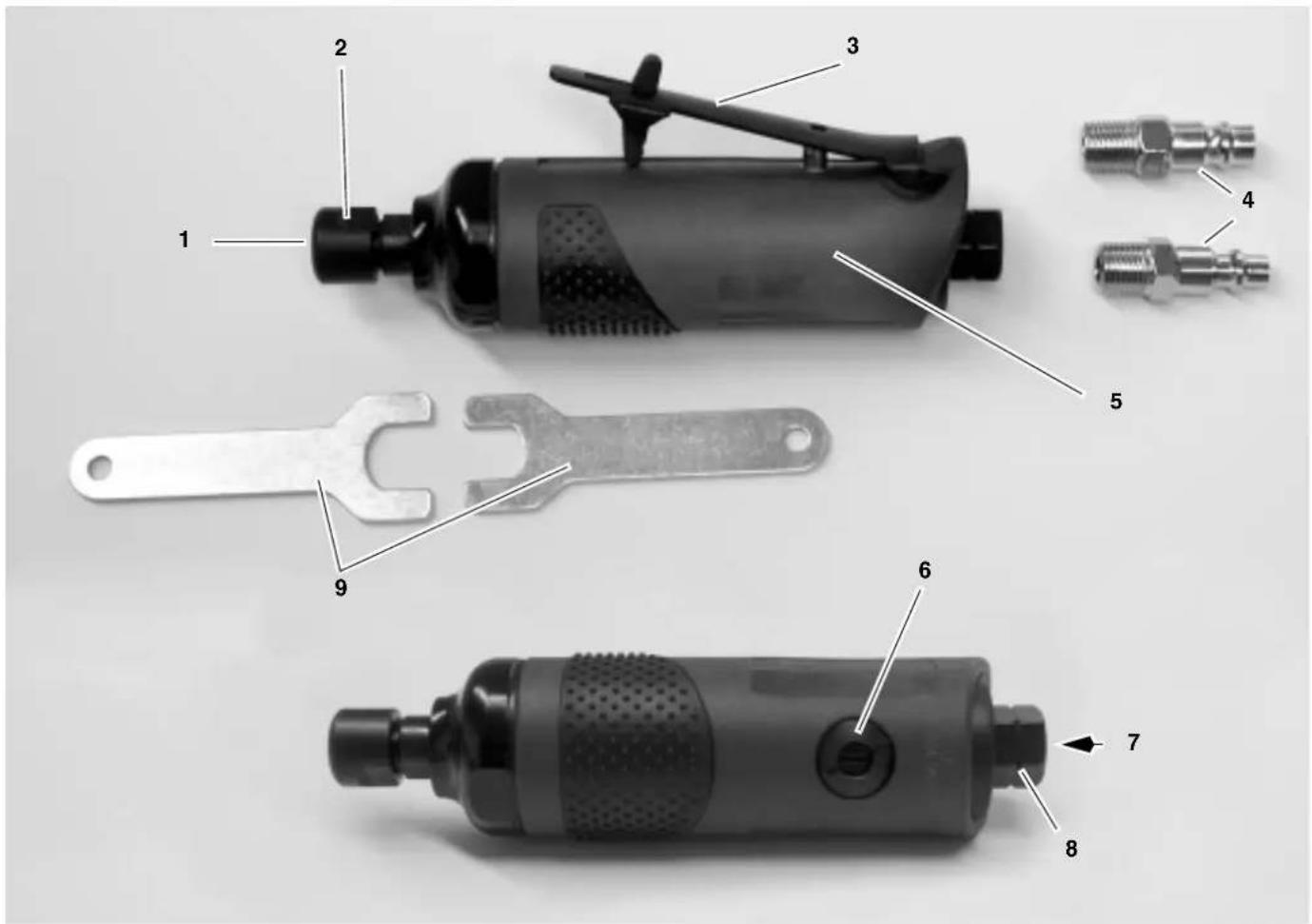

1. Het toestel in overzicht (leveromvang)

1 Werktuigopname
2 Klemvoering
3 Aftrekhendel met zekering
4 Steeknippel 1/4"

- Duitse uitvoering

- Franse uitvoering

5 Kogelgrafiet-cilinder, hoog belastbaar
6 Toerentalregeling
7 Luchtuittreding, geluidsisoleerd
8 Opname voor steeknippel (per-slucht-aansluiting)
9 Werktuig voor we rktuigwissel

- Steeksleutel SW 13

- Steeksleutel SW 16

Geen tekening:

Spantang

• 3 mm
• 6 mm

Inhoudstafel

1. Het toestel in overzicht (leveromvang)....12
2. Lees dit eerst! ......13
3. Veiligheid....13
   3.1 Voorgeschreven gebruik van het systeem 13
   3.2 Algemene veiligheidsinstructies 13
4. Bediening .....14
   4.1 Vóór het eerste bedrijf .....14
   4.2 Gereedschap gebruiken .....14
5. Service en onderhoud......14
6. Beschikbare accessoires.....14
7. Reparatie ....14
8. Milieubescherming .....14
9. Technische gegevens .....14

2. Lees dit eerst!

Deze gebruiksaanwijzing werd zo vervaardigd, dat u snel en veilig met uw gereedschap kunt werken. Hier een kleine wegwijzer, hoe u deze gebruiksaanwijzing dient te lezen:

• Lees deze gebruiksaanwijzing vóór de ingebruikneming geheel door Besteed daarbij vooral aandacht aan het hoofdstuk „veiligheidsvoorschriften”.
• Als u bij het uitpakken van het apparaat transportschade vaststelt, dan moet u daar onmiddellijk uw leverancier van op de hoogte stellen. Neem het gereedschap niet in bedrijf!
• Deze gebruiksaanwijzing richt zich aan personen met technische basiskennis in de omgang met gereedschap zoals het hier beschreven. Indien u generlei ervaring met zulk gereedschap heeft, dient u eerst beroep te doen op de hulp van ervaren personen.
• Bewaar alle met dit gereedschap geleverde documenten op, opdat u zich desgewenst kunt informeren. Bewaar het koopbewijs voor mogelijke garantiegevallen op.
• Als u het gereedschap verleent of verkoopt, geef dan alle meegeleverde documenten mee.

Voor schade die ontstaat, omdat deze gebruiksaanwijzing niet werd opgevolgd, overneemt de fabrikant geen aansprakelijkheid.

De informatie in deze gebruiksaanwijzing zijn op de volgende manier gekenmerkt:

Gevaar! Waarschuwing voor lichamelijk letsel of milieuschade.

Attentie! Waarschuwing voor materiële schade.

• Getallen in afbeeldingen (1, 2, 3, ...)
• kæmerken afzonderlijke delen;
• zjn doorlopend genummerd.
• Handelingsinstructies, waarbij op de volgorde dient te worden gelet, zijn doorgenummerd.
• Handelingsinstructies met willekeurige volgorde zijn met een punt gekenmerkt.
• Opsommingen zijn met een streep gekenmerkt.

3. Veiligheid

3.1 Voorgeschreven gebruik van het systeem

De stafslijpmachine is een perslucht bedreven werktuig voor de vakkundige inzet. Hij kan voor werkzaamheden als slijpen, ontbramen, ontroesten en frezen worden ingezet.

Dit gereedschap mag uitsluitend door een persluchtcompressor worden aangedreven. De maximaal toegelaten werkdruk vermeld in de technische gegevens mag niet worden overschreden. Dit gereedschap mag niet met explosieve, brandbare of gezondheidsbedreigende gassen worden geëxploiteerd.

Elk ander gebruik is verboden. Door onreglementair gebruik, veranderingen aan het gereedschap of door gebruik van onderdelen, die niet door de fabrikant werden gekeurd en vrijgegeven, kan onvoorziene schade ontstaan!

3.2 Algemene veiligheidsin- structies

• Houdt u zich bij gebruik van dit gereedschap aan de volgende veiligheidsvoorschriften om gevaar voor personen of materiële schade te voorkomen.
• Houd rekening met de bijzondere veiligheidsinstructies in de desbetreffende hoofdstukken.
• Houdt u zich eventueel aan de bijzondere wettelijke maatregelen ter bescherming van de werknemer of de ongevallenpreventievoorschriften inzake de omgang met compressoren en persluchtgereedschap.

Algemene gevaren!

• Houd uw werkplek in orde – een wanordelijke werkplek kan ongevallen tot gevolg hebben.
• Wees aandachtig. Gebruik dit gereedschap niet, wanneer u niet geconcentreerd bent.
• Houd kinderen en andere personen van het arbeidsbereik vandaan.
• Bewaar persluchtgereedschap voor kinderen ontoegankelijk op.
• Sluit dit gereedschap uitsluitend via een snelkoppeling aan op een compressor.
• Bewerk geen de gezondheid bedreigende stoffen.
• Bij het werken met het werktuig kan vonkenslag ontstaan. Gebruik het werktuig niet in de buurt van brandbare materialen, vloeistoffen of gassen.
• Raak geen roterende onderdelen aan.
• Scheid dit werktuig van de per-sluchtaansluiting, alvorens u:

– sljppennen wisselt,
- storingen verhelpt of
- wanneer het werktuig zonder toe- zicht is.

- Maak uitsluitend gebruik van slijp-pennen die door de fabrikant van dit werktuig werden geadviseerd.

Gevaar door ontoereikende

persoonlijke veiligheidsuitrusting!

• Draag oordoppen.
  • Draag een veiligheidsbril.
• Draag een ademveiligheidsmasker.
  • Draag veiligheidshandschoenen.

Gevaar door gebreken aan het toestel!

- Voer nooit zelf reparaties aan het gereedschap uit! Reparaties van compressoren, drukvaten en persluchtgereedschap mogen uitsluitend door gekwalificeerd personeel uitgevoerd worden.

Attentie!

• Bescherm het toestel, vooral de persluchtaansluiting, de werktuigopname en de bedieningselementen tegen stof en vuil.
• Vergewis u ervan dat de maximaal toegelaten werkdruk vermeld in de technische gegevens niet overschreden wordt.

De arbeidsdruk moet via een drukverlager worden ingesteld.

- Zorg dat u dit gereedschap niet overbelast – gebruik dit gereedschap uitsluitend binnen het vermo-

gensbereik dat in de technische gegevens vermeld wordt.

- Het werktuig alleen kort in de leeg-loop laten draaien.

4. Bediening

4.1 Vóór het eerste bedrijf

• Steeknippel inschroeven.

4.2 Gereedschap gebruiken

Attentie:

Opdat dit gereedschap lange tijd klaar voor gebruik blijft, moet het voldoende met pneumatische olie worden verzorgd. Dit kan als volgt gebeuren:

• Via een onderhoudseenheid met doorsmeerapparaat aan de compressor.
• Via een opbouwsmeerpot die in de persluchtleiding of onmiddel- lijk aan het persluchtgereedschap geïnstalleerd is.

• Doe per 15 bedrijfsminuten (langdurig gebruik) ca. 3 tot 5 druppels pneumatische olie met de hand in de persluchtaansluiting.

• Klemmoer losmaken:

• Tegenhouden: steeksleutel (13) aan de werktuigas aanzetten.

• Losmaken: klemmoer met steeksleutel (16) tegen de wijzers van de klok in draaien.

• Slijppen inzetten of vervangen.

• Klemmoer in richting van de wijzers van de klok vastdraaien.

• Stel de werkdruk op de compressor in (maximaal toegelaten werkdruk zie Technische gegevens).
• Werktuig via snelkoppeling aan de persluchtverzorging aansluiten.
• Gewenst toerental via de schroef ter luchtregeling instellen.
• Voor het inschakelen:

- zekeringnaar voren drukken.

- aftreklendel geheel omlaag drukken.

5. Service en onderhoud

Gevaar!

Koppel de persluchtaansluiting los vóór alle werkzaamheden aan het gereedschap.

Service en/of onderhoudswerkzaamheden die niet in dit hoofdstuk beschreven staan mogen uitsluitend door vaklui uitgevoerd worden.

• Controleer of de schroefverbindingen vast zitten, en draai ze vast indien nodig.
• Wanneer het gereedschap niet door een onderhoudsmodule of een aanbouwsmeerpot wordt geolied, doe dan elke 15 bedrijfsminuten (langdurig gebruik) ca. 3 tot 5 druppels pneumatische olie met de hand in de persluchtaansluiting.
• Het gereedschap mag niet in de open lucht of in een vochtige ruimte opgeborgen worden.

6. Beschikbare accessoires

• Pneumatische olie 0,5 l
speciale olie voor persluchtgereedschap, onderhoudsmodules en aanbouwsmeerpotten.
Art.-nr. 090 100 8540

- Aanbouwsmeerpot R3/8" binnen-schroefdraad

Voor installatie direct op perslucht-gereedschap. Steeds zichtbaar olie-peil dankzij het peilglas.

Art.-nr. 090 105 4592

7. Reparatie

Gevaar!

Reparaties aan persluchtge-reedschap mogen uitsluitend door vakmensen worden uitgevoerd!

De persluchtmachines kunnen voor reparatie verzonden worden naar de Service-vestiging in uw land. Het adres vindt u terug bij de lijst met onderdelen.

Geef bij inzending voor reparatie een omschrijving van het vastgestelde defect.

Het verpakkingsmateriaal van de machine is 100 % recycleerbar.

Afgedankte machines en accessoires bevatten grote hoeveelheden waardevolle grond- en kunststoffen die eveneens gerecycleerd kunnen worden.

De gebruiksaanwijzing werd op chloor-vrij gebleekt papier gedrukt.

1. Technische gegevens

Model STS 7000
Luchtbehoefte l/min 570
Maximaal toegelaten werkdruk bar 6,2
Toerental min	-1 20000
Minimale slangdoorsnede (binnen) mm 9
Trilling (geschatte effectieve waarde van de versnelling)	m/s2	3,15
Onzekerheid K	m/s2	<2,5
EN ISO 15744
Geluidsdrukniveau LWA	dB (A)	97,3
Geluidsdruknivau LPA	dB (A)	86,3
Onzekerheid K	dB (A)	4
Afmetingen:
lengte x breedte x hoogte	mm	165 x 42 x 56
Gewicht	kg	0,55
