STS 7000 - Skruvdragare METABO - Gratis bruksanvisning och manual

Produkttyp	Tryckluftsskruvdragare
Märke	Metabo
Modell	STS 7000
Strömförsörjning	Tryckluft (kompressor)
Max. arbetstryck	6,2 bar
Luftförbrukning	570 l/min
Tomgångshastighet	20 000 min⁻¹
Min. innerdiameter på slangen	9 mm
Mått (L × B × H)	165 × 42 × 56 mm
Vikt	0,55 kg
Ljudnivå (LPA)	86,3 dB(A)
Ljudeffektnivå (LWA)	97,3 dB(A)
Vibration (effektivvärde)	3,15 m/s²
Vibrationosäkerhet	< 2,5 m/s²
Verktygshållare	Spännhylsa
Medföljande bits	1/4" (tyska och franska modeller)
Rotationshastighet	Justerbar via justerskruv
Smörjning	Tryckluftsolja (3-5 droppar / 15 min)
Tillgängliga tillbehör	Tryckluftsolja (ref. 0901008540), smörjare (ref. 0901054592)
Underhåll	Kontrollera och dra åt skruvar, smörj regelbundet
Säkerhet	Hörselskydd, skyddsglasögon, handskar, andningsskydd
Reparerbarhet	Lämna till en professionell, skicka till kundservice
Avsedd användning	Skruvdragning, slipning, gradning, avkalkning, fräsning (hantverksmässig)

Vanliga frågor - STS 7000 METABO

Vilket tryckluftstryck ska användas för Metabo STS 7000?

Det maximalt tillåtna trycket är 6,2 bar. Använd en tryckregulator för att ställa in arbetstrycket.

Hur smörjer man skruvdragaren STS 7000?

Tillsätt manuellt 3 till 5 droppar tryckluftsolja i tryckluftsanslutningen var 15:e minut vid kontinuerlig användning. Du kan också installera en smörjare på luftledningen.

Vilken rotationshastighet har STS 7000?

Maximal tomgångshastighet är 20 000 min⁻¹. Du kan justera den med justerskruven för lufttillförsel.

Vilken skyddsutrustning ska man bära?

Bär alltid hörselskydd, skyddsglasögon, andningsskydd och skyddshandskar.

Hur byter man bits eller slipstift?

Lås axeln med en 13 mm fast nyckel, lossa sedan spännmuttern med en 16 mm nyckel moturs. Byt verktyg och dra åt medurs.

Kan STS 7000 användas för skruvdragning?

Ja, det är en tryckluftsskruvdragare lämplig för hantverksmässig skruvdragning. Den kan också användas för slipning, gradning, avkalkning och fräsning med lämpliga tillbehör.

Hur rengör och underhåller man Metabo STS 7000?

Koppla bort lufttillförseln före underhåll. Rengör enheten med en torr trasa, undvik fukt. Kontrollera skruvar och dra åt vid behov. Smörj regelbundet.

Vilka tillbehör finns till STS 7000?

Metabo erbjuder tryckluftsolja (ref. 0901008540) och en smörjare (ref. 0901054592) som installeras direkt på verktyget.

Vad gör man vid fel eller funktionsstörning?

Reparera inte verktyget själv. Vänd dig till en kvalificerad fackman eller skicka enheten till Metabos kundtjänst med en beskrivning av felet.

Vilken garanti har Metabo STS 7000?

Spara ditt köpbevis. Garantin täcker tillverkningsfel. För reklamationer, kontakta kundtjänsten i ditt land.

BRUKSANVISNING STS 7000 METABO

Vi försäkrar på eget ansvar att denna produkt överensstämmer med följande standarder* enligt bestämmelserna i direktiven**

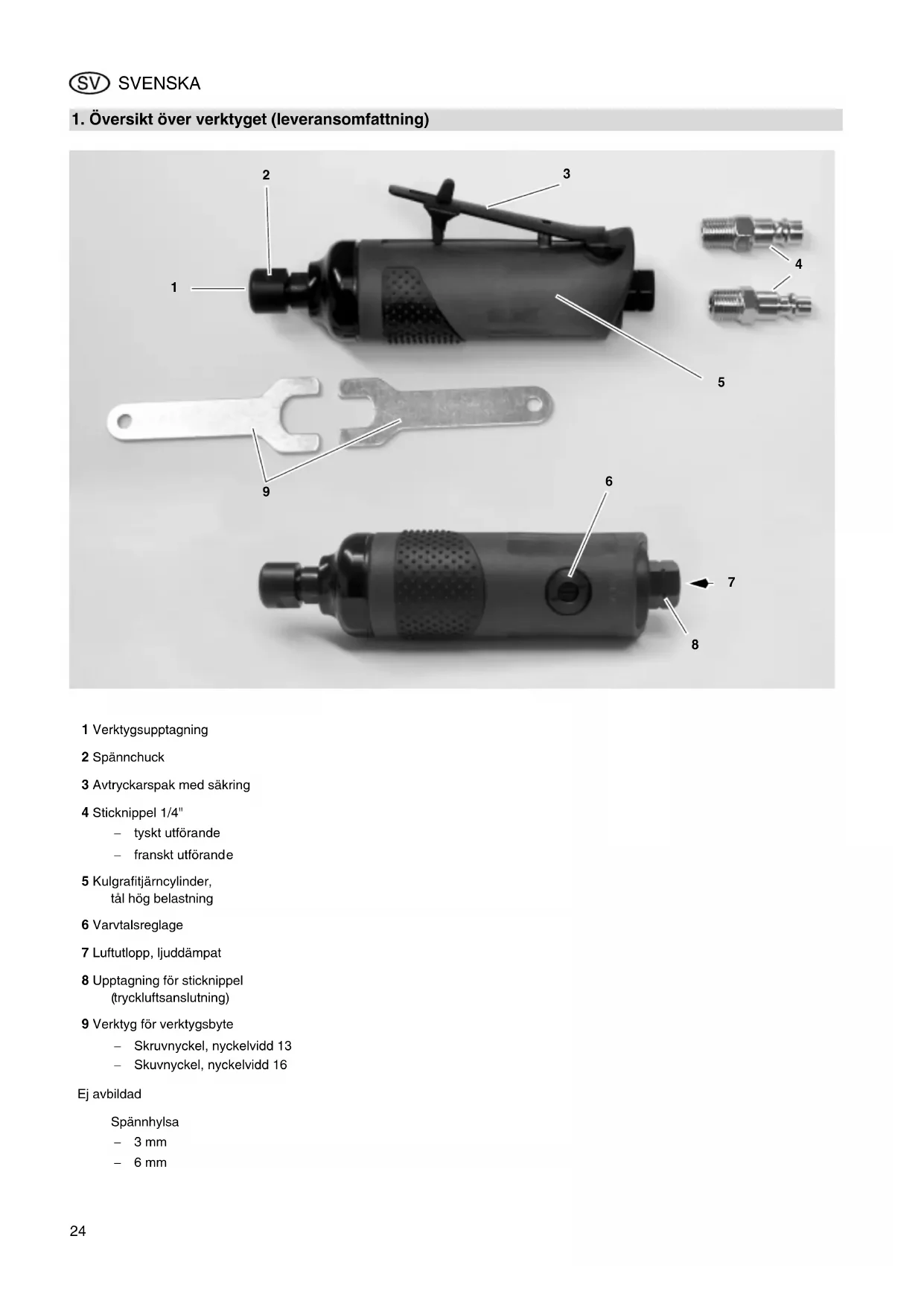

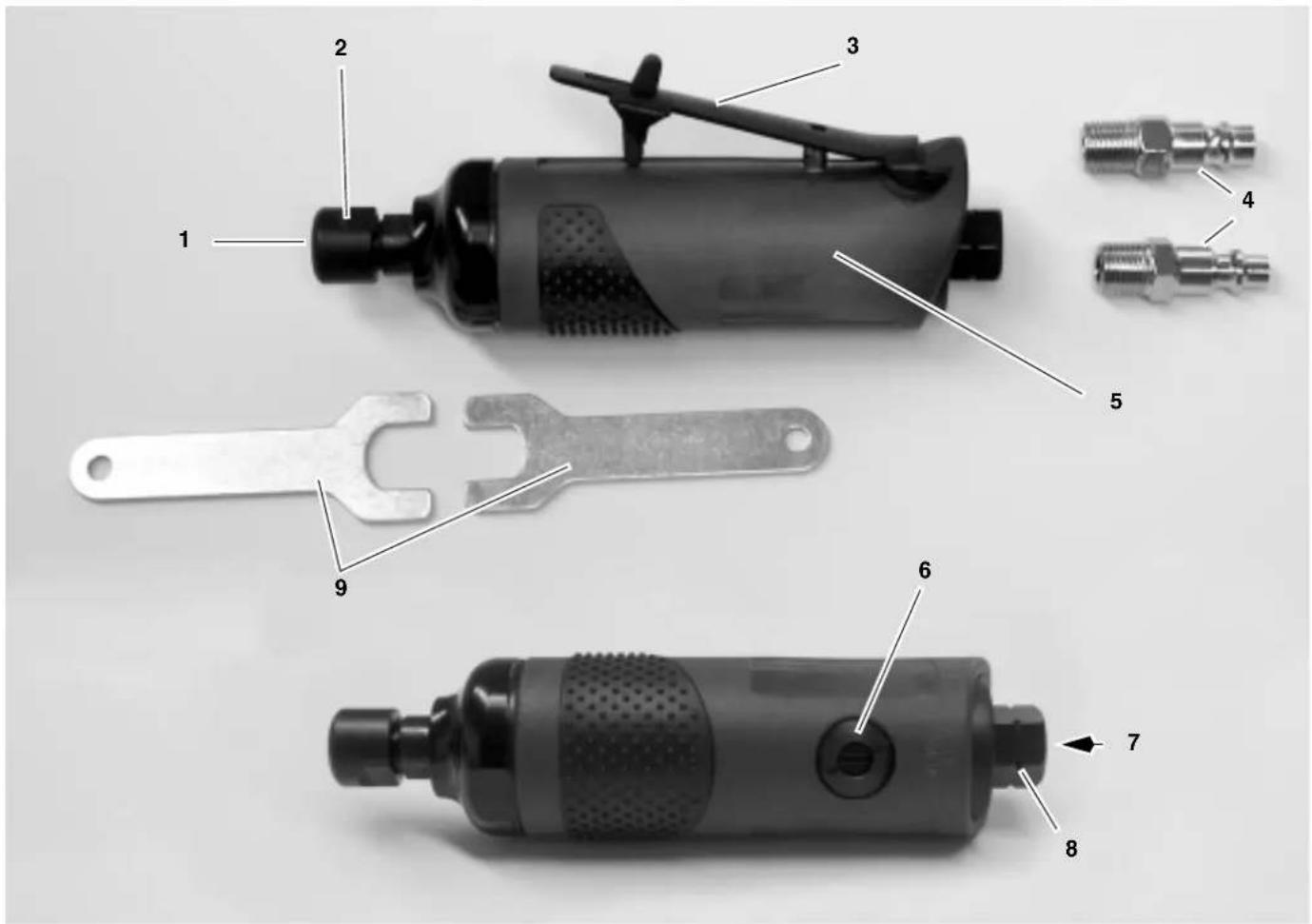

1. Översikt över verktyget (leveransomfattning)

1 Verktygsupptagning
2 Spännchuck
3 Avtryckarspak med säkring
4 Sticknippel 1/4"

- tyskt utförande

- franskt utförande

5 Kulgrafitjärncylinder, tål hög belastning
6 Varvtalsreglage
7 Luftutlopp, ljuddämpat
8 Upptagning för sticknippel (tryckluftsanslutning)
9 Verktyg för verktygsbyte

- Skruvnyckel, nyckelvidd 13

- Skuvnyckel, nyckelvidd 16

Ej avbildad

Spännhylsa

• 3 mm
• 6 mm

Innehållsförteckning

1. Översikt över verktyget (leveransomfattning) ......24
2. Läs detta först!......25
3. Säkerhet...... 25
   3.1 Använd maskinen enligt anvisningarna ....25
   3.2 Allmänna säkerhetsanvisningar..25
4. Drift ......25
   4.1 Före första användningen......25
   4.2 Använd verktyget ......25
5. Reparation och underhåll .....26
6. Tillgängliga tillbehör......26
7. Reparation......26
8. Miljöskydd ......26
9. Tekniska data......26

2. Läs detta först!

Denna bruksanvisning har framställts så att du snabbt och säkert kan arbeta med ditt verktyg. Här är en liten vägvisare för hur du ska läsa bruksanvisningen:

• Läs igenom hela bruksanvisningen innan du använder verktyget. Observera speciellt våra säkerhetsföreskrifter.
• Om materielen verkar ha blivit skadade under transporten skall leverantören omedelbart underrättas. Ta inte verktyget i drift!
• Bruksanvisningen riktar sig till personer som har tekniska grundkunskaper i hur man hanterar verktyg som liknar det som här beskrivs. Om du inte har någon erfarenhet av sådana verktyg bör du söka hjälp från erfarna personer.
• Behåll alla dokument som levererats med verktyget så att de finns till hands för information om behov uppstår. Behåll kvittot för eventuella garantianspråk.
• Om du lånar ut eller säljer verktyget ska alla medlevererade dokument överlämnas med verktyget.

Tillverkaren tar inget ansvar för skador som har uppstått på grund av att bruksanvisningen inte beaktats.

Informationen i bruksanvisningen är märkt som följer:

Fara!

Varning för personskador eller miljöskador.

Obs!

Varning för sakskador.

– Siffrorna i figurerna (1, 2, 3, ...)
- märkning enskilda delar;
- ä numrerade fortlöpande.
- Handlingsanvisningar, för vilka en viss ordningsföljd måste beaktas, är numrerade.
- Handlingsanvisningar som kan utföras i valfri ordningsföljd är märkta med en punkt.
– Listningar är märkta med ett streck.

3. Säkerhet

3.1 Använd maskinen enligt anvisningarna

Denna raka slipmaskin är ett tryckluftsdrivet verktyg för hantverksmässigt bruk. Den kan användas för arbeten som slipning, avgradning, avrostning och fräsning.

Verktyget får endast drivas av en tryckluftskompressor. Det maximalt tillåtna arbetstryck som framgår av tekniska data får inte överskridas. Verktyget får inte drivas med explosiva, brännbara eller hälsovådliga gaser.

All annan användning är förbjuden. Genom bruk som inte följer riktlinjerna, ändringar på verktyget eller bruk av delar som inte kontrollerats och godkänts av tillverkaren kan oförutsedda skador uppstå!

3.2 Allmänna säkerhetsan- visningar

• Observera följande säkerhetsanvisningar när du använder detta verktyg för att förhindra fara för personer eller sakskador.
• Beakta de speciella säkerhetsanvisningarna i respektive kapitel.
• Följ även särskilda arbetarskyddsföreskrifter eller föreskrifter för förebyggande av olycksfall som finns för handhavande av kompressorer och tryckluftsverktyg.

Allmänna risker!

• Håll ordning på arbetsplatsen – Oordning på arbetsplatsen kan medföra risk för olyckstillbud.
• Var alltid uppmärksam. Använd inte verktyget om du är okoncentrerad.
• Håll barn och andra personer på avständ från arbetsområdet.
• Förvara tryckluftsverktyg utom räckhåll för barn.
• Verktyget får endast anslutas till en kompressor med en snabbkoppling.
• Bearbeta inge hälsovådliga ämnen.
• Vid arbete med verktyget kan gnistor uppstå. Använd inte verktyget i närheten av brännbara material, vätskor eller gaser.

• Rör inte vid roterande delar.
- Avskilj verktyget från tryckluftsanslutningen innan du:
- byterslipstift,
- åtgärdar störningar eller
- rär du inte har verktyget under uppsikt.

- Använd endast slipstift som tillverka- ren avsett för detta verktyg.

Fara genom otillräcklig person- lig skyddsutrustning!

• Använd hörselskydd.
  • An vänd skyddsglasögon.
  • Använd andningsskyddsmask.
  • An vänd skyddshandskar.

Fara genom brister på verktyget!

- Undvik att reparera verktyget själv! Reparationer på kompressorer, tryckkärl och tryckluftsverktyg får endast utföras av fackpersonal.

Obs!

• Skydda verktyget, speciellt tryckluftsanslutningen, verktygsupptagningen och styrelementen från damm och smuts.
• Se till att det maximalt tillåtna arbetstryck som anges i tekniska data inte överskrides.
  Arbetstrycket ska ställas in via en tryckregulator.
• Undvik att överbelasta verktyget – använd det endast inom det effektområde som anges i tekniska data.
• Låt verktyget löpa i tomgång endast under kort tid.

4. Drift

4.1 Före första användningen

- Skruva i sticknippeln.

4.2 Använd verktyget

Obs:

För att verktyget ska vara brukbart under en lång tid ska tillräcklig försörjning av pneumatikolja finnas tillhanda. Detta kan ske på följande sätt:

• Från en serviceenhet med smörjapparat vid kompressorn.
• Från en påmonterad smörjapparat som installeras i tryckledningen eller direkt på tryckluftsverktyget.

• Genom att droppa cirka 3 till 5 droppar tryckluftsolja för hand var 15:e arbetsminut (kontinuerlig användning) i tryckluftsanslutningen.

• Lossa spännmuttern:

• Hällemot: sätt skruvnyckeln (13) på verktygsaxeln.

• Lossa: Vrid spännmuttern motsols med skruvnyckeln (16).

• Sätt i eller byt ut slipstift.

• Drag fast spännmuttern medsols.
• Ställ in arbetstrycket på kompressorn (maximalt tillåtet arbetstryck, se Tekniska data).
• Anslut verktyget till tryckluftstillför- seln med snabbkopplingen.
• Ställ in önskat varvtal med skruven på luftreglaget.
• Aktivering:

- Tryck säkringen framåt.

– Tryck nedavfyrningsspaken.

5. Reparation och underhåll

Fara! Koppla ifrån tryckluftanslutningen innan arbeten genomförs på verktyget.

Övriga underhålls- eller reparations-

arbeten än de som beskrivs i detta avsnitt får endast utföras av fackpersonal.

• Kontrollera att alla skruvförband är fast åtdragna eller dra ev. åt dem.
• Om verktyget inte smörjs med hjälp av en serviceenhet eller en påmonterad smörjapparat, ska cirka 3 till 5 droppar tryckluftsolja droppas för hand i tryckluftsanslutningen var 15:e arbetsminut (kontinuerlig användning).
• Förvara inte verktyget oskyddat utomhus eller i fuktig miljö.

6. Tillgängliga tillbehör

• Pneuma tikolja 0,5 liter Specialolja för tryckluftverktyg, serviceenheter och påbyggda smörjenheter.
  Art.nr. 090 100 8540
• Smörjenhet för påbyggnad R3/8" innergänga
  För installation direkt på tryckluftverktyg. Oljenivån är alltid synlig

genom ett siktfönster.

Art.nr. 090 105 4592

7. Reparation

Fara! Reparationer på tryckluftverk- tyg får endast genomföras av kvalifi- cerade personer!

Tryckluftsverktyg som behöver repareras kan skickas in till vårt svenska servicekontor. Adressen finns på reservdelslistan.

Beskriv de fel som har konstaterats när verktyget skickas in för reparation.

8. Miljöskydd

Maskinens förpackningsmaterial kan återvinnas till 100 %.

Uttjänta maskiner och tillbehör innehåller stora mängder värdefullt råmaterial och plaster som kan lämnas in för återvinning.

Bruksanvisningen är tryckt på klorfritt blekt papper.

1. Tekniska data

Modell STS 7000
Luftbehov l/min 570
Maximalt tillåtet arbetstryck bar 6,2
Varvtal min	-1 20000
Minimal slangdiameter (inre) mm 9
Vibration (vägt effektivvärde för acceleration)	m/s2	3,15
Osäkerhet K	m/s2	<2,5
EN ISO 15744
Ljudeffektsnivå LWA	dB (A)	97,3
Ljudtrycksnivå LPA	dB (A)	86,3
Osäkerhet K	dB (A)	4
Mätt:
längd x bredd x höjd	mm	165 x 42 x 56
Vikt	kg	0,55
