Produkttype	Trykluftskruemaskine
Mærke	Metabo
Model	STS 7000
Strømforsyning	Trykluft (kompressor)
Maks. arbejdstryk	6,2 bar
Luftforbrug	570 l/min
Tomgangshastighed	20 000 min⁻¹
Min. indvendig diameter på slange	9 mm
Mål (L × B × H)	165 × 42 × 56 mm
Vægt	0,55 kg
Lydniveau (LPA)	86,3 dB(A)
Lydeffektniveau (LWA)	97,3 dB(A)
Vibration (effektiv værdi)	3,15 m/s²
Vibration usikkerhed	< 2,5 m/s²
Værktøjsfæste	Spændchuck
Medfølgende bits	1/4" (tyske og franske modeller)
Omdrejningshastighed	Justerbar med reguleringsskrue
Smøring	Trykluftolie (3-5 dråber / 15 min)
Tilgængeligt tilbehør	Trykluftolie (ref. 0901008540), smøreenhed (ref. 0901054592)
Vedligeholdelse	Kontrollér og spænd skruer, smør regelmæssigt
Sikkerhed	Høreværn, beskyttelsesbriller, handsker, åndedrætsværn
Reparerbarhed	Overlad til en professionel, send til serviceværksted
Korrekt anvendelse	Skruning, slibning, afgrætning, afrensning, fræsning (håndværksmæssigt)

Ofte stillede spørgsmål - STS 7000 METABO

Hvilket tryklufttryk skal bruges til Metabo STS 7000?

Det maksimalt tilladte tryk er 6,2 bar. Brug en trykreduktionsventil til at indstille arbejdstrykket.

Hvordan smøres skruemaskinen STS 7000?

Tilsæt manuelt 3 til 5 dråber trykluftolie i tryklufttilslutningen hver 15. minut ved kontinuerlig brug. Du kan også installere en smøreenhed på luftledningen.

Hvilken omdrejningshastighed for STS 7000?

Maksimal tomgangshastighed er 20 000 min⁻¹. Du kan justere den med reguleringsskruen for lufttilførsel.

Hvilket beskyttelsesudstyr skal bæres?

Bær altid høreværn, beskyttelsesbriller, åndedrætsværn og beskyttelseshandsker.

Hvordan skiftes bits eller slibestift?

Bloker akslen med 13 mm gaflenøglen, løsn derefter spændemøtrikken med 16 mm nøglen mod uret. Udskift værktøjet og spænd grundigt med uret.

Kan STS 7000 bruges til skruning?

Ja, det er en trykluftskruemaskine egnet til håndværksmæssig skruning. Den kan også bruges til slibning, afgrætning, afrensning og fræsning med passende tilbehør.

Hvordan rengøres og vedligeholdes Metabo STS 7000 skruemaskinen?

Før vedligeholdelse skal du afbryde luftforsyningen. Rengør enheden med en tør klud, undgå fugt. Kontrollér skruer og spænd dem om nødvendigt. Smør regelmæssigt.

Hvilket tilbehør er tilgængeligt til STS 7000?

Metabo tilbyder trykluftolie (ref. 0901008540) og en smøreenhed (ref. 0901054592), der installeres direkte på værktøjet.

Hvad gør man ved fejl eller funktionsfejl?

Reparér ikke værktøjet selv. Kontakt en kvalificeret fagmand eller send enheden til Metabo serviceværksted med en beskrivelse af fejlen.

Hvad er garantien for Metabo STS 7000?

Gem dit købsbevis. Garantien dækker fabrikationsfejl. Ved reklamationer skal du kontakte serviceværkstedet i dit land.

BRUGSANVISNING STS 7000 METABO

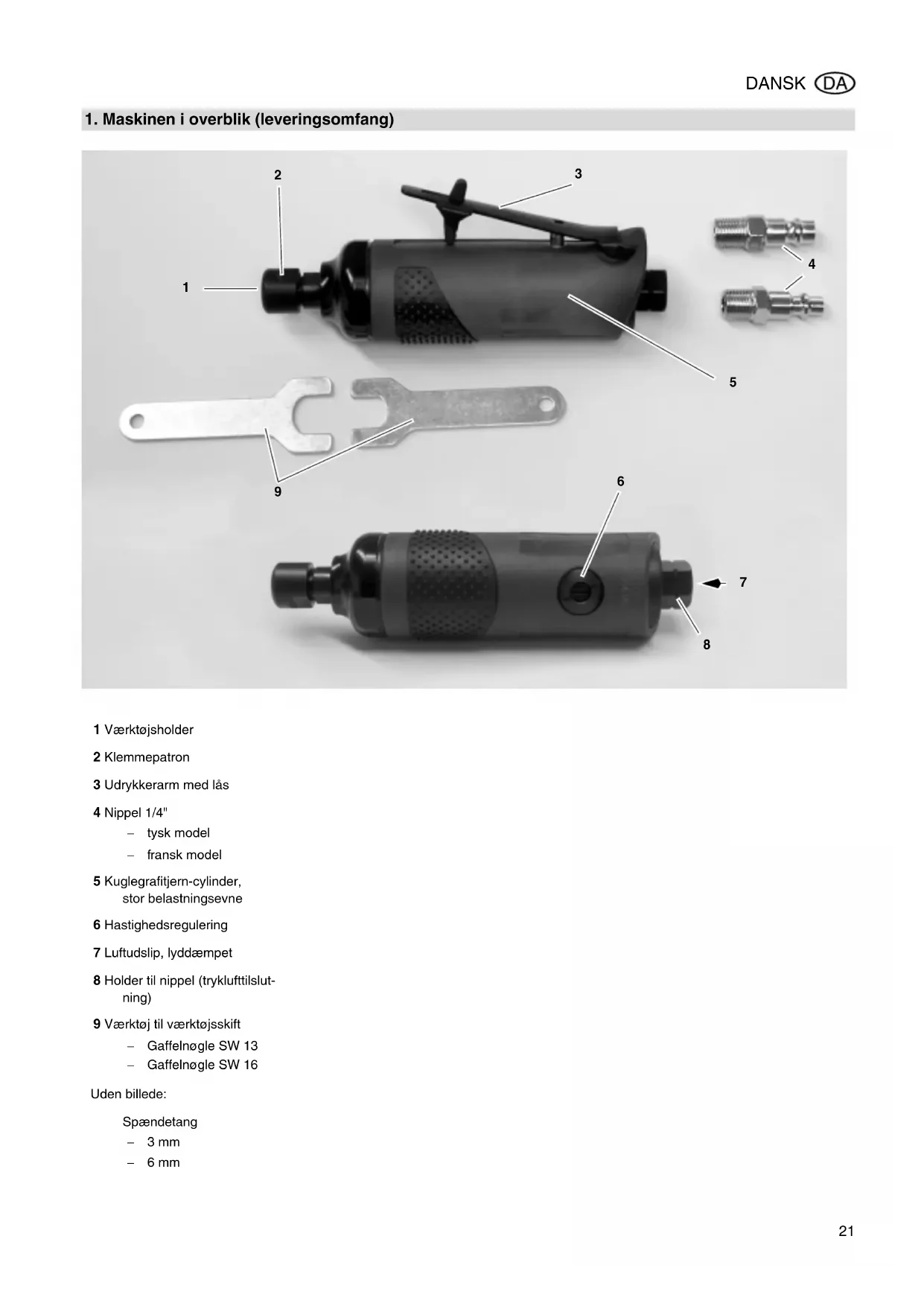

1 Værktøjsholder
2 Klemmepatron
3 Udrykkerarm med lås
4 Nippel 1/4"

5 Kuglegrafitjern-cylinder, stor belastningsevne
6 Hastighedsregulering
7 Luftudslip, lyddæmpet
8 Holder til nippel (tryklufttilslutning)
9 Værktøj til værktøjsskift

1. Maskinen i overblik (leveringsomfang) ......21

2. Før du starter!......22

3. Sikkerhed......22

3.1 Korrekt anvendelse .....22

3.2 Generelle sikkerhedshenvisninger .22

1. Drift.....22

4.1 Før første idriftsætning......22

4.2 Anvend værktøjet....22

Denne betjeningsvejledning er udformet således at du hurtigt og sikkert kan arbejde med dit værktøj. Nedenfor er der opstillet en mindre oversigt over hvorledes betjeningsvejledningen skal læses:

• Læs denne betjeningsvejledning helt igennem før apparatet tages i brug. Vær særlig opmærksom på sikkerhedsanvisningerne.
• Hvis der konstateres en transportskade skal forhandleren kontaktes omgående. Værktøjet må ikke anvendes!
• Denne betjeningsvejledning henvender sig til personer, der har teknisk viden i omgangen med det værktøj, der er beskrevet i denne vejledning. Hvis du ikke har erfaring med sådan værktøj, bør du hente råd fra en mere erfaren person.
• Opbevar alle dokumenter, der er leveret med dette værktøj, således at du kan slå op i dem efter behov. Opbevar ligeledes kvitteringen til brug for garantien.
• Hvis du skulle låne værktøjet ud eller sælge det, skal dokumenterne altid leveres med.

Fabrikanten påtager sig intet ansvar for skader, som opstår fordi denne betjeningsvejledning ikke blev overholdt.

Informationerne i denne betjeningsvejledning er markeret som følger:

Fare! Advarer mod personskader eller miljøskader.

OBS! Advarer mod tingskader.

- tallene i illustrationerne (1, 2, 3, ...)

• angiver enkeltdele;

• er gennemnummeret fortløben- de.

• Handlingsanvisninger, ved hvilke rækkefølgen skal overholdes, er gennemnummeret.

• Handlingsanvisninger med vilkårlig rækkefølge er markeret med et punkt.
• Optællinger er markeret med en streg.

3. Sikkerhed

3.1 Korrekt anvendelse

Specialsliberen er et trykluftsdrevet værk- tøj til håndværksmæssig brug. Den kan anvendes til arbejder såsom slibning, afgratning, rustfjernelse og fræsning.

Værktøjet må kun drives med en trykluftkompressor. Det maksimalt tilladte arbejdstryk, der er angivet i de tekniske data, må ikke overskrides. Værktøjet må ikke drives med eksplosive, brandfarlige eller sundhedsskadelige gasser.

Enhver anden brug er i modstrid med anvendelsesformålet. Forkert anvendelse, ændringer på værktøjet eller brug af reservedele, som ikke er kontrolleret eller godkendt af producenten, kan medføre uforudsete skader!

3.2 Generelle sikkerhedshen- visninger

• Overhold altid de følgende sikkerhedsanvisninger under anvendelsen af dette værktøj, for at undgå fare for personer eller tingskader.
  • Overhold de særlige sikkerhedshenvisninger i de pågældende kapitler.
• Overhold altid de særlige arbejdssikkerheds- eller ulykkessikkerhedsbestemmelser for omgangen med kompressorer og trykluftsværktøj.

Generelle farer!

• Hold arbejdsområdet i orden – uorden i arbejdsområdet kan medføre ulykker.
• Vær altid opmærksom under arbejdet. Værktøjet må aldrig anvendes, når du er ukoncentreret.
• Hold børn og uvedkommende borte fra arbejdsområdet.
• Opbevar trykluftsværktøjet på et sikkert sted.
• Værkt øjet må kun tilsluttes til kompressoren med en lynkobling.
• Arbejd aldrig med sundhedsskadelige stoffer.
• Under arbejdet med værktøjet kan der dannes gnister. Anvend derfor ikke værktøjet i nærheden af brandfarlige materialer, væsker eller gasser.

• Rør aldrig ved de roterende dele.
- Tag værktøjet fra tryklufttilslutningen før:

• slibøstiftene udskiftes,
• fél afhjælpes eller
• når værktøjet eruden opsyn.

- Anvend kun slibestifte, som er fremstillet af værktøjsfabrikanten.

Der er risiko som følge af util- kelig brug af personlige værne- !

• Anvend altid høreværn.
• Bær beskyttelsesbriller.
• Bær åndedrætsværn.
• Bær beskyttelses handsker.

Der er risiko som følge af mangler på apparatet!

- Reparer aldrig værktøjet selv! Kun fagfolk må foretage reparationer på kompressorerer, trykbeholdere og trykluftsværktøj.

OBS!

• Beskyt apparatet, især tryklufttilslutningen, værktøjsholderen og betjenningselementerne mod støv og snavs.
• Kontroller at det maksimalt tilladte arbejdstryk, der er angivet i de tekniske data, ikke overskrides. Arbejdstrykket skal være indstillet med en trykreduktionsventil.
• Værktøjet må ikke overbelastes – værktøjet må kun anvendes inden for det effektområde, der er angivet i de tekniske data.
• Værktøjet må kun køre i tomgang i et kort øjeblik.

4. Drift

4.1 Før første idriftsætning

- Skru niplerne i.

4.2 Anvend værktøjet

OBS:

For at dette værktøj kan anvendes længe, skal det forsynes tilstrækkeligt med pneumatisk olie. Dette kan ske som følger:

• Med en trykluftunit med oliesmøreapparat på kompressoren.
• Via en monteret oliesmøreanordning, der er installeret i trykluftledningen eller direkte på trykluftværktøjet.

• Efter 15 driftsminutter (uden stop) skal der manuelt tilføjes ca. 3 til 5 dråber pneumatikolie i tryklufttilslutningen.

• Løsn klemmemøtrikken:

• Modhold: sæt gaffelnøglen (13) på værktøjets aksel.

• Løsnen: drej klemmemøtrikken med gaffelnøglen (16) mod uret.

• Isæt eller udskift slibestiften.

• Spænd klemmemøtrikken fast med uret.
• Indstil arbejdstrykket på kompressoren (maksimalt tilladt arbejdstryk se de "tekniske data").
• Tilslut værktøjet til trykluftsforsyningen med lynkoblingen.
• Indstil den ønskede hastighed med luftreguleringsskruen.

• For at starte:

• Tryk åsen fremefter.
  – Trykudrykkerarmen helt ned.

5. Vedligeholdelse og pleje

Fare!

Tag værktøjet fra trykluft-til-

slutningen før alle arbejder.

Andre vedligeholdelses- eller reparationsarbejder, end de her i kapitlet beskrevne, må kun foretages af fagfolk.

• Kontroller skrueforbindelserne, om nødvendigt efterspændes disse.
• Hvis værktøjet ikke smøres med en trykluftsunit eller et påmonteret smøremodul, skal der efter 15 minutters drift (uden stop) manuelt tilføjes ca. 3 til 5 dråber pneumatikolie i tryklufttilslutningen.
• Opbevar ikke værktøjet ubeskyttet i det fri eller i fugtige omgivelser.

6. Leverbart tilbehør

• Pneumatikolie 0,5 liter Specialolie til trykluftdrevet værktøj, trykluftunits og påmonteret smøre- modul.
  Art.-nr. 090 100 8540

- Påmonteret smøremodul R3/8" indvendigt gevind

Til direkte installation på trykluft-

værktøjet. Altid synlig oliestand gen- nem kontrolruden.

Art.-nr. 090 105 4592

7. Reparation

Reparationer på trykluftværktøjet må kun udføres af en elektriker!

Trykluftværktøj, som skal repareres, kan indsendes til den lokale service-afdeling. Adressen står ved reservedelslisten.

Ved indsendelse til reparation skal den fastslåede fejl beskrives.

8. Miljøbeskyttelse

Maskinens emballage består af 100 % genbrugsmateriale.

Udtjente maskiner og tilbehør indeholder store mængder af værdifulde råstoffer og plast, som ligeledes kan genbruges i en recyclingsproces.

Vejledningen er trykt på klorfrit bleget papir.

1. Tekniske Data

Model STS 7000
Luftbehov l/min 570
Maksimalt tilladt arbejdstryk bar 6,2
Omdrejningshastighed min	-1 20000
Minimal slangediameter (indv.) mm 9
Vibration (accelerationens vægtede effektivværdi)	m/s ^2	3,15
Usikkerhed K	m/s ^2	<2,5
EN ISO 15744
Lydeffektniveau LWA	dB (A)	97,3
Lydtryksniveau LPA	dB (A)	86,3
Usikkerhed K	dB (A)	4
Dimensioner:
længde x bredde x højde	mm	165 x 42 x 56
Vægt	kg	0,55
