| Tipo di prodotto | Avvitatore pneumatico |
| Marca | Metabo |
| Modello | STS 7000 |
| Alimentazione | Aria compressa (compressore) |
| Pressione di lavoro max. | 6,2 bar |
| Consumo d'aria | 570 l/min |
| Velocità a vuoto | 20 000 min⁻¹ |
| Diametro interno min. del tubo flessibile | 9 mm |
| Dimensioni (L × l × h) | 165 × 42 × 56 mm |
| Peso | 0,55 kg |
| Livello sonoro (LPA) | 86,3 dB(A) |
| Livello di potenza acustica (LWA) | 97,3 dB(A) |
| Vibrazione (valore efficace) | 3,15 m/s² |
| Incertezza vibrazione | < 2,5 m/s² |
| Porta-utensile | Mandrino di serraggio |
| Punte fornite | 1/4" (modelli tedesco e francese) |
| Regime di rotazione | Regolabile tramite vite di regolazione |
| Lubrificazione | Olio pneumatico (3-5 gocce / 15 min) |
| Accessori disponibili | Olio pneumatico (rif. 0901008540), lubrificatore (rif. 0901054592) |
| Manutenzione | Controllare e serrare le viti, lubrificare regolarmente |
| Sicurezza | Protezione uditiva, occhiali, guanti, maschera respiratoria |
| Riparabilità | Affidare a un professionista, inviare al servizio post-vendita |
| Utilizzo conforme | Avvitatura, levigatura, sbavatura, decapaggio, fresatura (artigianale) |
Domande frequenti - STS 7000 METABO
Domande degli utenti su STS 7000 METABO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Avvitatore in formato PDF gratuitamente! Trova il tuo manuale STS 7000 - METABO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. STS 7000 del marchio METABO.
MANUALE UTENTE STS 7000 METABO
IT ITALIANO VES ESPAÑOL
DICHIARAZIONE DI CONFORMITÀ VDECLARACION DE CONFORMIDAD
Noi dichiariamo sotto la nostra esclusiva responsabilità che il presente prodotto è conforme alle seguenti norme* in conformità con le disposizioni delle normative **
PT PORTUGUÉSVSV SVENSKA

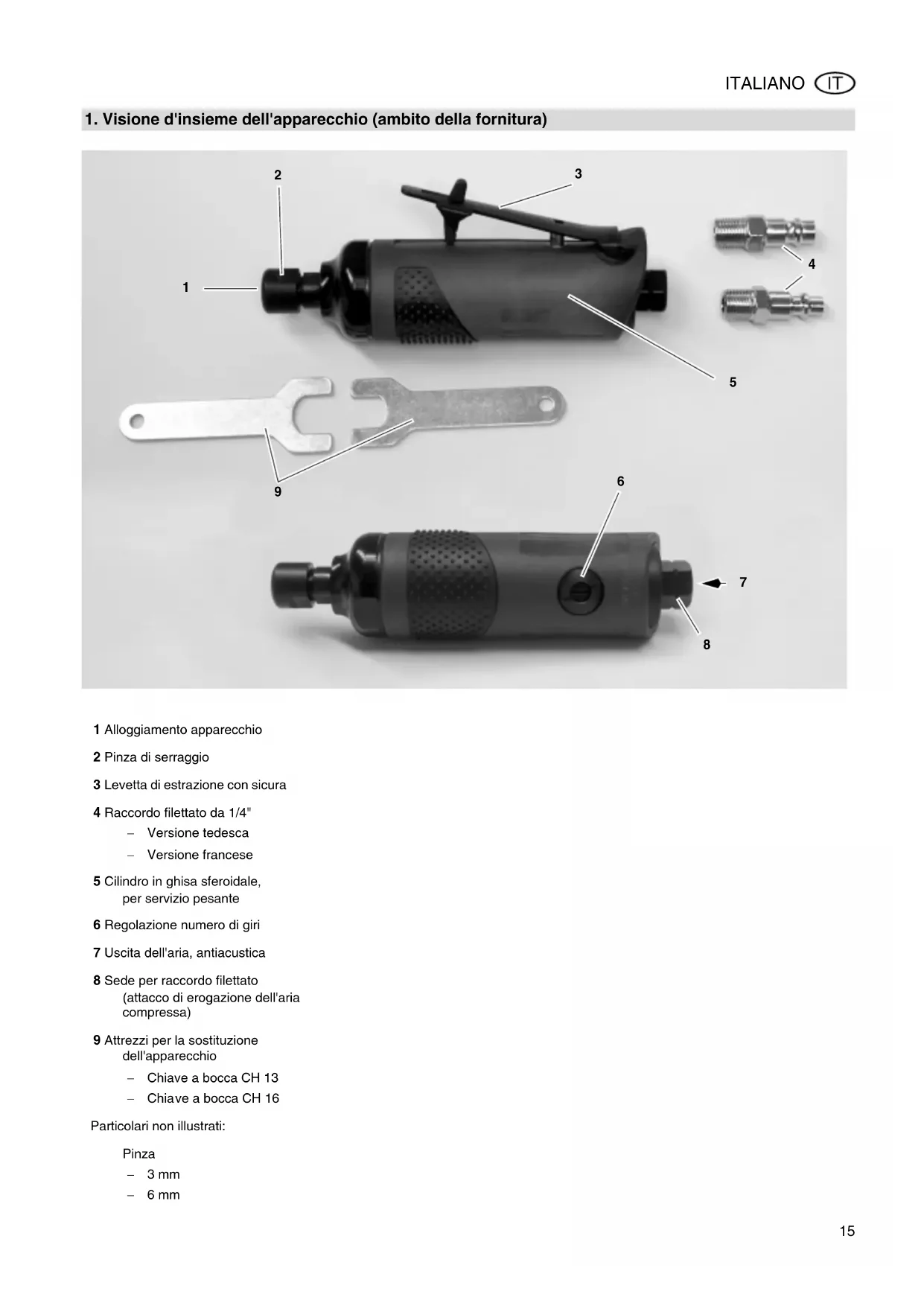

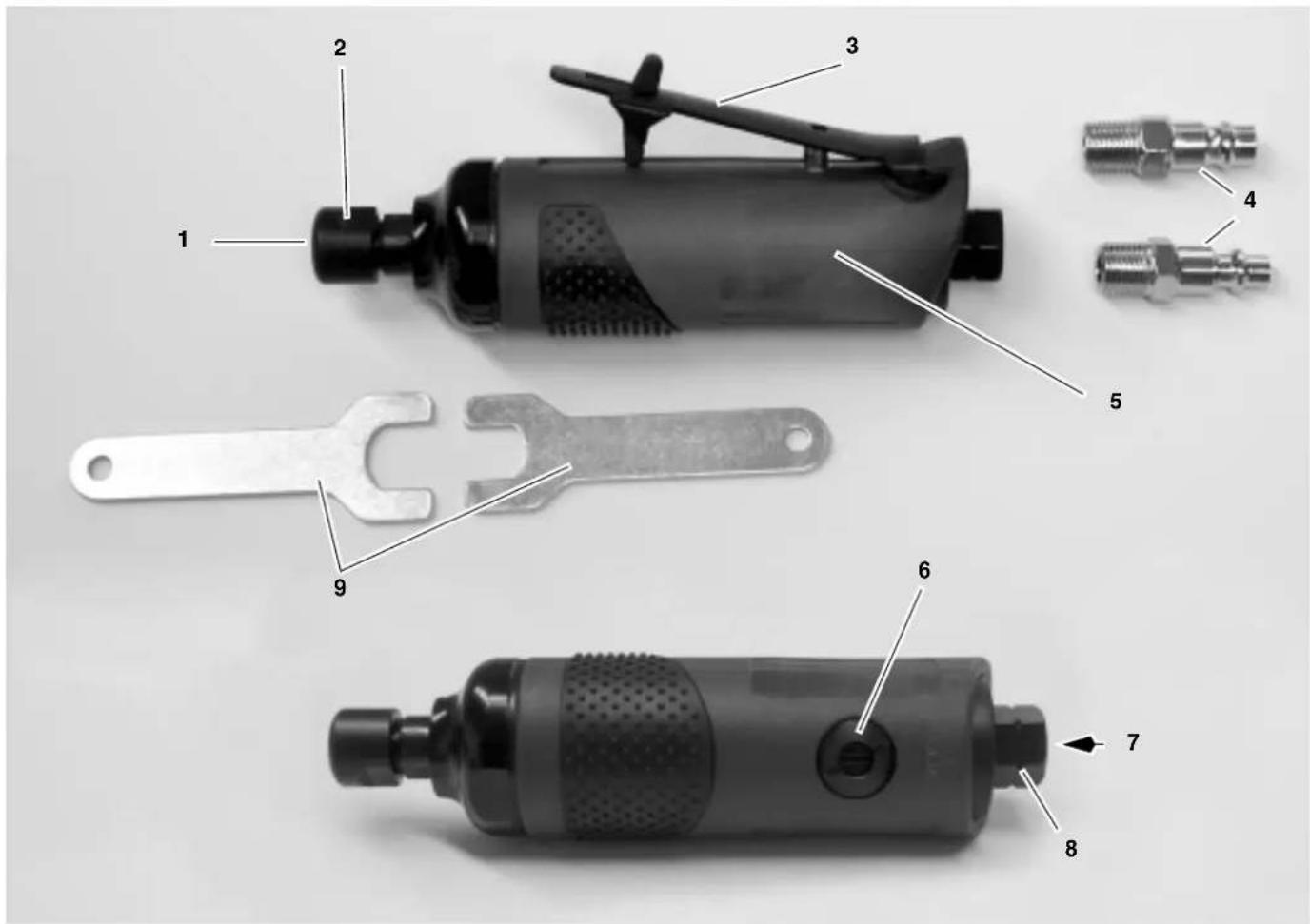

1. Visione d'insieme dell'apparecchio (ambito della fornitura)
1 Alloggiamento apparecchio
2 Pinza di serraggio
3 Levetta di estrazione con sicura
4 Raccordo filettato da 1/4"
- Versione tedesca
- Versione francese
5 Cilindro in ghisa sferoidale, per servizio pesante
6 Regolazione numero di giri
7 Uscita dell'aria, antiacustica
8 Sede per raccordo filettato
(attacco di erogazione dell'aria
compressa)
9 Attrezzi per la sostituzione
dell'apparecchio
- Chiave a bocca CH 13
- Chiave a bocca CH 16
Particolari non illustrati:
Pinza
- 3 mm
- 6 mm
Sommario
- Visione d'insieme dell'apparecchio (ambito della fornitura)....15
- Istruzioni obbligatorie......16
- Sicurezza....16
3.1 Utilizzo appropriato .....16
3.2 Istruzioni generali per la sicurezza ....16 - Messa in funzione .....17
4.1 Prima della prima messa in funzione....17
4.2 Utilizzo dell'apparecchio......17 - Manutenzione .....17
- Accessori disponibili su richiesta ....17
- Riparazione....17
- Rispetto dell'ambiente......17
- Dati tecnici....17
2. Istruzioni obbligatorie
Queste istruzioni per l'uso sono state realizzate per consentire un utilizzo rapido e sicuro dell'apparecchio. Di seguito vengono fornite brevi indicazioni sulla modalità di lettura delle istruzioni.
- Prima di mettere in funzione l'apparecchio, leggere interamente le istruzioni prestando particolare attenzione alle indicazioni sulla sicurezza.
- Se, al momento dell'apertura dell'imballaggio, si notano danni provocati dal trasporto, mettersi immediatamente in contatto col rivenditore. Non mettere in funzione l'apparecchio.
- Queste istruzioni per l'uso sono destinate a persone con conoscenze tecniche sugli apparecchi descritti. Se non si ha alcun tipo di esperienza con questo tipo di apparecchio, richiedere l'aiuto di esperti.
- Tenere a portata di mano tutta la documentazione fornita con l'apparecchio per poterla consultare se necessario. Conservare la prova d'acquisto per eventuali richieste di intervento in garanzia.
- Se si presta o si vende l'apparecchio, includere anche la relativa documentazione.
Per eventuali danni derivanti dalla mancata osservanza di queste istruzioni per l'uso, il produttore declina ogni responsabilità.
Le informazioni contenute in queste istruzioni per l'uso utilizzano i simboli illustrati di seguito.
Pericolo!
Avvertenza per possibili danni alle persone e all'ambiente.
Attenzione!
Avvertenza per possibili danni materiali.
– I numeri nelle figure (1, 2, 3, ecc.)
- indicano i singoli pezzi;
- usanouna numerazione progressiva.
- Le istruzioni per l'uso per le quali è necessario seguire la sequenza indicata sono numerate in ordine progressivo.
- Le istruzioni per l'uso in cui la sequenza può essere stabilita a discrezione dell'operatore sono contrassegnate da un punto.
- Gli elenchi sono contrassegnati da un trattino.
3. Sicurezza
3.1 Utilizzo appropriato
Questa smerigliatrice a nastro sottile è un apparecchio ad aria compressa ideato per un uso artigianale che può essere impiegato in lavori di smerigliatura, sbavatura, fresatura e di rimozione della ruggine.
Questo apparecchio deve essere azionato solo tramite un compressore pneumatico. La pressione di esercizio massima consentita indicata al paragrafo "Dati tecnici" non deve essere superata. Questo apparecchio non deve essere utilizzato con gas esplosivi, infiammabili o nocivi per la salute.
Qualsiasi altro utilizzo non è idoneo. In caso di utilizzo improprio, di modifiche all'apparecchio o di impiego di parti non controllate e autorizzate dal produttore si possono verificare danni imprevedibili.
3.2 Istruzioni generali per la sicurezza
- Durante l'uso dell'apparecchio, osservare le seguenti istruzioni relative alla sicurezza per evitare eventuali pericoli per le persone o danni materiali.
- Osservare in particolare le istruzioni relative alla sicurezza contenute nelle singole sezioni.
- Rispettare scrupolosamente le eventuali norme antinfortunistiche e di sicurezza specifiche per l'uso di compressori e apparecchi pneumatici.
Pericolo generico!
- Tenere sempre in ordine l'ambiente di lavoro per evitare il rischio di incidenti causati da oggetti fuori posto.
- Agire con la massima attenzione. Evitare di azionare l'apparecchio in momenti di scarsa concentrazione.
- Tenere lontano dall'ambiente di lavoro il personale non autorizzato e i bambini.
- Tenere fuori dalla portata dei bambini gli apparecchi pneumatici.
- L'apparecchio deve essere collegato ad un compressore esclusivamente mediante un innesto rapido.
- Non utilizzare materiali nocivi alla salute.
- Quando si lavora con l'apparecchio possono verificarsi delle scintille. Pertanto non utilizzarlo in prossimità di materiali, liquidi o gas infiammabili.
• Non toccare la parti rotanti. - Staccare l'apparecchio dall'attacco di erogazione dell'aria compressa prima di eseguire quanto segue:
- sostituire le punte,
- eliminare i guasti oppure
– sel'apparecchio è incustodito. - Utilizzare esclusivamente le punte previste dal produttore per questo apparecchio.
Pericolo causato da protezione personale insufficiente!
- Munirsi di paraorecchie.
• Indossare occhiali protettivi.
• Indossare la mascherina.
• Indossare guanti protettivi.
Pericolo causato da eventuali anomalie dell'apparecchio!
- Si raccomanda di astenersi dall'effettuare personalmente qualsiasi riparazione. Solo tecnici specializzati possono eseguire riparazioni su compressori, serbatoi a pressione e apparecchi pneumatici.
Attenzione!
- Proteggere dalla polvere e dallo sporco l'apparecchio, in particolare l'attacco di erogazione dell'aria compressa, l'alloggiamento dell'apparecchio e gli elementi principali.
- Accertarsi che la pressione di esercizio massima consentita indicata al paragrafo "Dati tecnici" non venga superata.
Il riduttore della pressione consente di regolare la pressione di esercizio.
- Non sovraccaricare l'apparecchio e usarlo esclusivamente con la
potenza indicata nella sezione "Dati tecnici".
- Lasciare girare a vuoto l'apparecchio solo per breve tempo.
4. Messa in funzione
4.1 Prima della prima messa in funzione
• Avvitare il raccordo filettato.
4.2 Utilizzo dell'apparecchio
Attenzione!
Per prolungare la perfetta efficienza dell'apparecchio, è necessario lubrificarlo con una quantità adeguata di olio per apparecchi pneumatici. La lubrificazione può essere effettuata nel modo seguente:
- tramite un'unità di manutenzione con oliatore nel compressore;
- tramite un oliatore applicato installato nel condotto dell'aria compressa oppure direttamente sull'apparecchio;
-
ogni 15 minuti di funzionamento (continuo) applicare manualmente 3-5 gocce di olio per apparecchi pneumatici nell'attacco di erogazione dell'aria compressa.
-
Allentare il dado autobloccante.
-
Trattenere: applicare la chiave a bocca (13) nell'albero dell'apparecchio.
-
Allentare: ruotare in senso antiorario il dado autobloccante con la chiave a bocca (16).
-
Inserire o sostituire la punta.
-
Serrare il dado autobloccante in senso orario.
-
Regolare la pressione del compressore. Per la pressione massima consentita, vedere il paragrafo "Dati tecnici".
- Collegare l'apparecchio all'alimentazione dell'aria compressa utilizzando l'innesto rapido.
- Regolare il numero di giri desiderato dalla vite di regolazione dell'aria.
- Per l'accensione, procedere come indicato di seguito.
– Premere la sicura in avanti.
- Prénere completamente la levetta d'estrazione.
5. Manutenzione
Pericolo!
Prima di qualsiasi attività, scollegare l'attacco di erogazione dell'aria compressa.
Gli interventi di manutenzione o di riparazione non descritti nel presente capitolo devono essere effettuati esclusivamente da personale specializzato.
- Verificare che i raccordi a vite siano serrati saldamente, provvedendo eventualmente a stringerli.
- Se l'apparecchio non viene lubrificato tramite un'unità di manutenzione o un oliatore, lubrificare manualmente l'attacco di erogazione dell'aria compressa ogni 15 minuti di funzionamento (uso continuato) con 3-5 gocce di olio per apparecchi pneumatici.
- L'apparecchio non va lasciato incustodito all'aperto né conservato in luogo umido.
6. Accessori disponibili su richiesta
- Olio per apparecchi pneumatici (0,5 litri)
Olio speciale per apparecchi pneumatici, unità di manutenzione e oliatori.
N° art. 090 100 8540
- Oliatore R3/8" con filettatura interna Per l'installazione diretta in apparecchi pneumatici. Livello dell'olio costantemente visibile dall'apposito vetrino.
Le riparazioni di apparecchi pneumatici devono essere effettuate esclusivamente da tecnici specializzati.
Gli apparecchi da riparare possono essere inviati al centro di assistenza del proprio paese. L'indirizzo è indicato nell'elenco dei pezzi di ricambio.
Quando si spedisce un apparecchio per la riparazione, descrivere l'errore accertato.
8. Rispetto dell'ambiente
Il materiale utilizzato per l'imballaggio dell'apparecchio è riciclabile al 100%.
Gli apparecchi e gli accessori fuori uso contengono grandi quantità di materie prime e di altri materiali che possono essere sottoposti ad un processo di riciclaggio.
Queste istruzioni sono state stampate su carta sbiancata senza cloro.
- Dati tecnici
| Modello STS 7000 | ||
| Fabbisogno d'aria l/min 570 | ||
| Pressione di esercizio massima consentita bar 6,2 | ||
| Numero di giri min | -1 20000 | |
| Diametro tubi flessibili min. (interno) mm 9 | ||
| Vibrazione (valore effettivo ponderato dell'accelerazione) | m/s2 | 3,15 |
| Incertezza K | m/s2 | <2,5 |
| EN ISO 15744 | ||
| Livello di potenza acustica LWA | dB (A) | 97,3 |
| Livello di pressione acustica LPA | dB (A) | 86,3 |
| Incertezza K | dB (A) | 4 |
| Dimensioni: | ||
| lunghezza x larghezza x altezza | mm | 165 x 42 x 56 |
| Peso | kg | 0,55 |
