BEDIENUNGSANLEITUNG STS 7000 METABO

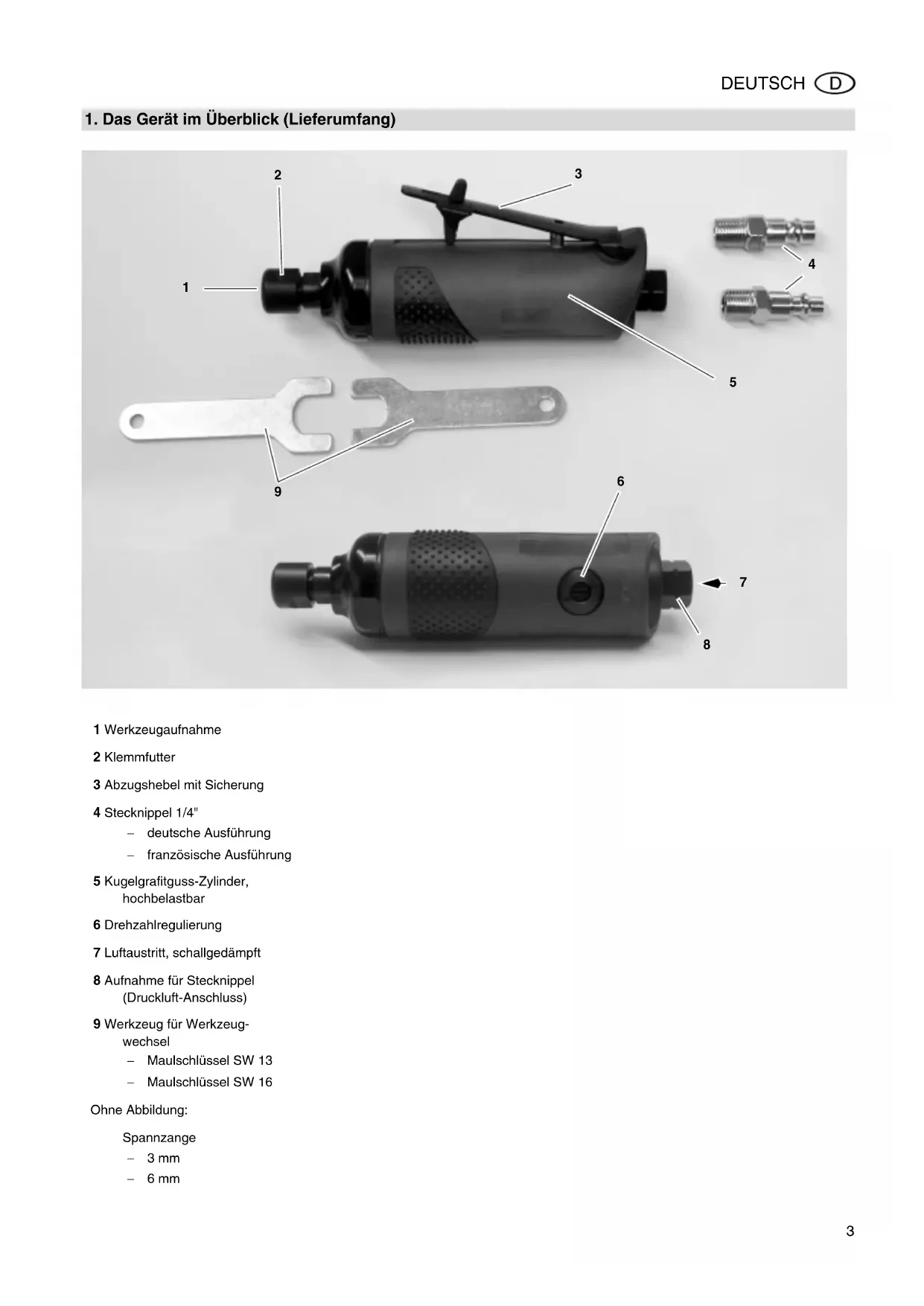

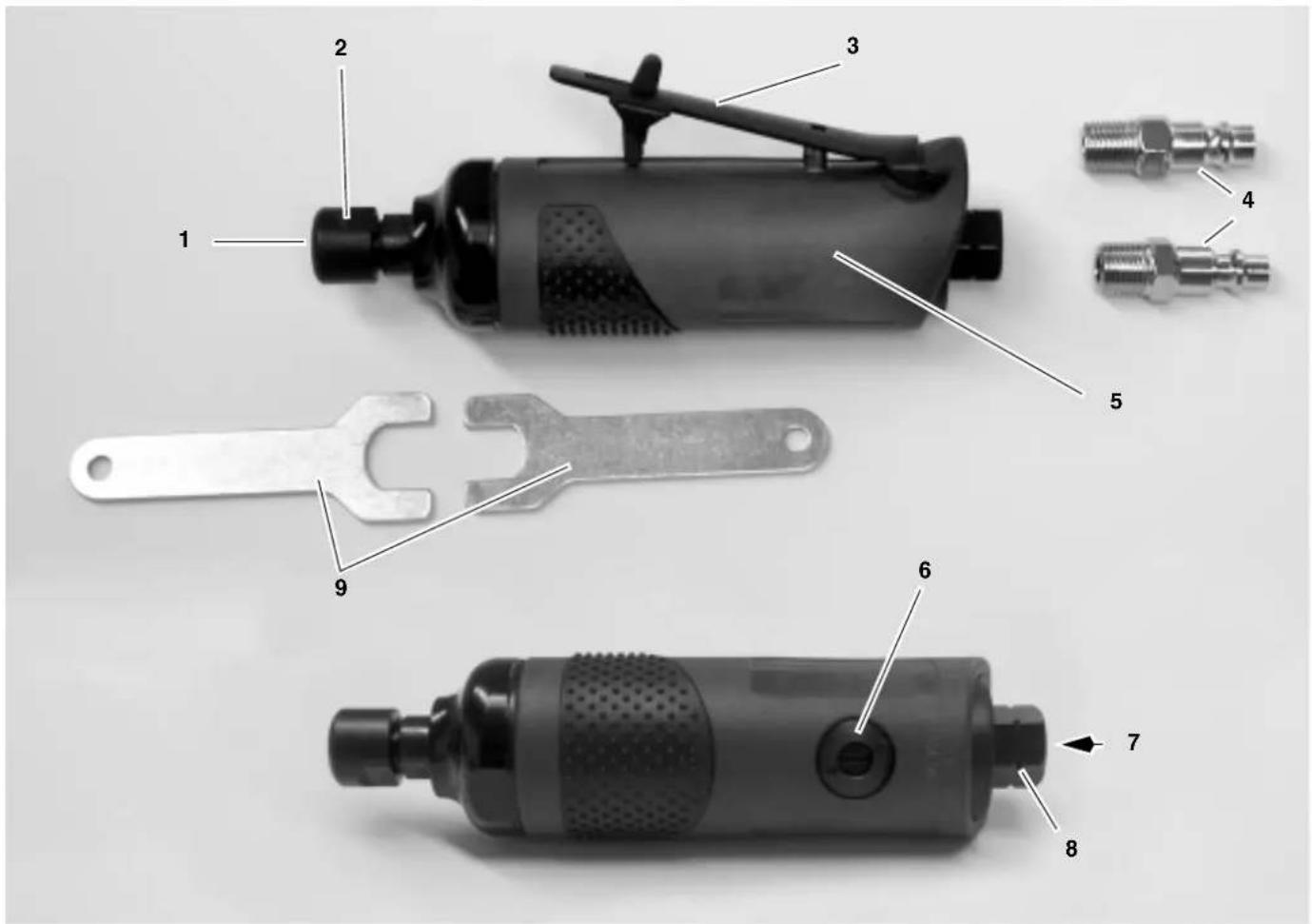

1. Das Gerät im Überblick (Lieferumfang)

1 Werkzeugaufnahme 2 Klemmfutter 3 Abzugshebel mit Sicherung 4 Stecknippel 1/4" deu tsche Ausführung französische Ausführung 5 Kugelgrafitguss-Zylinder, hochbelastbar 6 Drehzahlregulierung 7 Luftaustritt, schallgedämpft 8 Aufnahme für Stecknippel (Druckluft-Anschluss) 9 Werkzeug für Werkzeug- wechsel Maulschlüssel SW 13 Maulschlüssel SW 16 Ohne Abbildung: Spannzange 3 mm 6 mm XK0036D2.fm Originalbetriebsanleitung DEUTSCH4 DEUTSCH

1. Das Gerät im Überblick (Lieferum-

3.1 Bestimmungsgemäße

Verwendung ...................................4

3.2 Allgemeine Sicherheitshinweise.....4

4. Betrieb...........................................5

4.1 Vor dem ersten Betrieb ..................5

4.2 Werkzeug benutzen .......................5

5. Wartung und Pflege .....................5

Diese Betriebsanleitung wurde so erstell t, dass Sie schnell und sicher mit Ihrem Werkzeug arbeiten können. Hier ein kleiner Wegweiser, wie Sie diese Betriebsanleitung lesen sollten: Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme ganz durch. Beachten Sie insbesondere die Sicherheitshinweise. Wen n Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie umgehend Ihren Händler. Nehmen Sie das Werkzeug nicht in Betrieb! Diese Betriebsanleitung richtet sich an Personen mit technischen Grundkenntnissen im Umgang mit Werkzeugen wie dem hier beschrie- benen. Wenn Sie keinerlei Erfah- rung mit solchen Werkzeugen hab en, sollten Sie zunächst die Hilfe von erfahrenen Personen in Anspruch nehmen. Bewahren Sie alle mit diesem Werk- zeug gelieferten Unterlagen auf, damit Sie sich bei Bedarf informie- ren können. Bewahren Sie den Kaufbel eg für eventuelle Garantie- fälle auf. Wen n Sie das Werkzeug einmal verleihen oder verkaufen, geben Sie alle mitgelieferten Unterlagen mit. Für Schäden, die entstehen, weil diese Betrieb sanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung. Die Informationen in dieser Betriebsan- leitung sind wie folgt gekennzeichnet: Gefahr! Warnung vor Personen- schäden oder Umwelt- schäden. Achtung! Warnung vor Sach- schäden. Zah len in Abbildungen (1, 2, 3, ...) kennze ichnen Einzelteile; sind fortlau fend durchnumme- riert. Hand lungsanweisungen, bei denen die Reihenfolge beachtet werden muss, sind durchnummeriert. Handlungsanweisungen mit belie- biger Reihenfolge sind mit einem Punkt g ekennzeichnet. Auflistunge n sind mit einem Strich gekennzeichnet.

3.1 Bestimmungsgemäße

Verwendung Der Stabschleifer ist ein druckluftbetrie- benes Werkzeug für den handwerk- lichen Einsatz. Er kann für Arbeiten wie Schleifen, Entgraten, Entrosten und Frä- sen eingesetzt werden. Dieses Werkzeug darf nur durch einen Druckluftkompressor angetrieben wer- den. Der in den Technischen Daten

gegebene maximal zulässige Arbeits- druck darf nicht überschritten werden.

eses Werkzeug darf nicht mit explo- siven, brennbaren oder gesundheitsge- fährdenden Gasen betrieben werden. Jede andere Verwendung ist bestim- mungswidrig. Durch bestimmungswid- rige Verwendung, Veränderungen am

erkzeug oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind, können unvorher- sehbare Schäden entstehen!

3.2 Allgemeine Sicherheits-

hinweise Beachten Sie beim Gebrauch dieses Werkzeugs die folgenden Sicherheitshinweise, um Gefahren für Personen oder Sachschäden auszuschließen. Beachten Sie die speziellen Sicher- heitshinweise in den jeweiligen Kapiteln. Beachten Sie gegebenenfalls spezi- elle Arbeitsschutz- oder Unfallverhü- tungs-Vorschriften für den Umgang

t Kompressoren und Druckluft- Werkzeugen.

Allgemeine Gefahren! Halten Sie Ihren Arbeitsbereich in Ordnung – Unordnung im Arbeitsbe- reich kann Unfälle zur Folge haben. Seien Sie aufmerksam. Benutzen Sie dieses Werkzeug nicht, wenn Sie unkonzentriert sind. Halten Sie Kinder und andere Per- sonen vom Arbeitsbereich fern. Bewahren Sie Druckluftwerkzeuge für Kinder unerreichbar auf. Schließen Sie dieses Werkzeug nur über eine Schnellkupplung an einen Kompressor an. Bearbeiten Sie keine gesundheits- gefährdenden Stoffe. Beim Arbeiten mit dem Werk zeug kann Funkenschlag entstehen. Ver- wenden Sie das Werkzeug nicht in der N ähe brennbaren Materialien, Flüssigkeiten oder Gasen. Berühren Sie keine rotierenden Teile. Tren nen Sie dieses Werkzeug vom Druckluftanschluss, bevor Sie:

hleifstifte wechseln, Störu ngen beseitigen oder wenn das Werkzeug unbeauf- sichtigt ist. Verwenden Sie nur Schleifstifte, die vom Hersteller für dieses Werkzeug vorgesehen sind.

Gefahr durch unzureichende persönliche Schutzausrüstung! Tragen Sie einen Gehörschutz. Trag en Sie eine Schutzbrille. Tragen Sie eine Atemschutzmaske. Trag en Sie Schutzhandschuhe.

Gefahr durch Mängel am Gerät! Reparieren Sie dieses Werkzeug nicht selbst! Nur Fachleute dürfen Reparaturen an Kompressoren, Druckbehältern und Druckluft-Werk- zeugen durchführen.

Achtung! Sch ützen Sie das Gerät, insbeson- dere den Druckluftanschluss, die Werkzeu gaufnahme und die Bedienelemente vor Staub und Schmutz. Stellen Sie sicher, dass der in den Technischen Daten angegebene maximal zulässige Arbeitsdruck nicht überschritten wird. Der Arbeitsdruck muss über einen Druckminde rer eingestellt werden. Überlasten Sie dieses Werkzeug nicht – benutzen Sie dieses Werk- zeug nur im Leistungsbereich, der in den Technischen Daten angegeben ist. Werkzeug nur kurzfristig im Leerlauf laufen lassen. Inhaltsverzeichnis

4.1 Vor dem ersten Betrieb

Stecknippel einschrauben.

4.2 Werkzeug benutzen

Achtung: Damit dieses Werkzeug lange eins atzbereit bleibt, muss es ausrei- chend mit Pneumatiköl versorgt wer- den. Dies kann wie folgt geschehen: Über eine Wartungseinheit mit Öler am Kompressor. Über einen Anbauöler, der in die Druckluftleitung oder direkt am Druckluftwerkzeug installiert ist.

o 15 Betriebsminuten (Dauer- einsatz) etwa 3 bis 5 Tropfen Pneumatiköl von Hand in den

ruckluftanschluss geben.

1. Klemmmutter lösen:

Gegenhalten: Maulschlüssel (13) an der Werkzeugwelle ansetzen. Lösen: Klem mmutter mit Maul- schlüssel (16) gegen den Uhrzei- gersinn drehen.

2. Schleifstift einsetzen oder wechseln.

3. Klemmmutter im Uhrzeigersinn fest-

4. Arbeitsdruck am Kompressor ein-

stellen (maximal zulässiger Arbeits- druck siehe Technische Daten).

5. Werkzeug über Schnellkupplung an

ie Druckluftversorgung anschlie- ßen.

6. Gewünschte Drehzahl über die

Schraube zur Luftregulierung ein- stellen.

cherung nach vorne drücken.

zughebel ganz niederdrücken.

Gefahr! Vor allen Arbeiten am Werk- zeug Druckluftanschluss trennen. Weitergehende Wartungs- oder Repa- raturarbeiten, als die in diesem Kapi- tel beschriebenen, dürfen nur Fach- kräfte durchführen.

rschraubungen auf festen Sitz prüfen, ggf. festziehen.

enn das Werkzeug nicht durch eine Wartungseinheit oder einen Anbauöler geölt wird, pro 15 Betriebsminuten (Dauereinsatz) etwa 3 bis 5 Tropfen Pneumatiköl von Hand in den Druckluftan- schluss geben. Werkzeug nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren.

eumatiköl 0,5 Liter Spezialöl für Druckluftwerkzeuge, Wartungseinheiten und Anbauöler. Art.-Nr. 090 100 8540

bauöler R3/8" Innengewinde Zur Installation direkt an Druckluft- werkzeugen. Stets sichtbarer Ölstand durch Schauglas. Art.-Nr. 090 105 4592

Gefahr! Reparaturen an D ruckluftwerk- zeugen dürfen nur durch eine Fach- kraft ausgeführt werden! Reparaturbedürftige Druckluftwerkzeuge können an die Service-Niederlassung Ihres Landes eingesandt werden. Die Adresse finden Sie bei der Ersatz- teilliste. Bitte beschreiben Sie bei der Einsen- dung zur Reparatur den festgestellten

hler. Das Verpackungsmaterial der Maschine ist zu 100 % recyclingfähig. Ausgediente Maschinen und Zubehör

thalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können. Die Anleitung wurde auf chlorfrei

bleichtem Papier gedruckt.

5. Wartung und Pflege

6. Lieferbares Zubehör

Modell STS 7000 Luftbedarf l/min 570 Maximal zulässiger Arbeitsdruck bar 6,2 Drehzahl min

Minimaler Schlauchdurchmesser (innen) mm 9 Vibration (gewichteter Effektivwert der Beschleunigung) Unsicherheit K m/s

3,15 <2,5 EN ISO 15744 Schallleistungspegel L

Abmessungen: Länge x Breite x Höhe mm 165 x 42 x 56 Gewicht kg 0,556 ENGLISH
