GEBRUIKSAANWIJZING DUR191UZX3 MAKITA

Model: DUR190U DUR190L DUR191U DUR191L
Type handgreep Fietsstuar-		handgreep	Beugelhandgreep	Fietssstuur-handgreep	Beugelhandgreep
Nullasttoerental 3: 6.000 min		-12: 5.100 min-11: 3.500 min-1
Totale lenghte(zonder snijgarnituur)		1.775 mm
Diameter nylordraad 2,0 - 2,4 mm
Geschikte snijgarnituur en maaidiameter	3-tands snijblad(onderdeelnr. 191J34-5)	230 mm
	4-tands snijblad(onderdeelnr. 729025-2)	230 mm
	Nylondraad-snijkop(onderdeelnr. 126674-0)	300 mm
	Kunststof snijblad(onderdeelnr. 126642-3)	230 mm
Nominale spanning 18 V gelijkspanning
Netto gewicht 3,1 - 3,4 kg 2,9 - 3,2 kg 3,4 - 3,7 kg 3,2 - 3,5 kg

• In verband met ononderbroken research en ontwikkeling, behouden wij ons hetrecht voor de bovenstaande technische gegevens zonder voorafgaande kennisgeving te wijzigen.
• De technische gegevens können van land tot land verschillen.
• Het gewicht kan verschillen afhankelijk van de hulpstukken, waaronder de accu. De Lichtste en zwaarde combinatie, overeenkomstig de EPTA-procedure 01/2014, worden getoond in de tabel.

Toepasselijkke accu's en laders

Accu BL1815N / BL1820 / BL1820B / BL1830 / BL1830B / BL1840 /	BL1840B / BL1850 / BL1850B / BL1860B
Lader DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /	DC18SH

• Sommige van de hierboven vermelde accu's en laders zijn möglichk Niet leverbaar afhankelijk van waar u woont.

WAARSCHUWING: Gebruik uitsluitend de accu's en laders die hierboven worden genoemd. Gebruik eneige andere accu of lader kan leiden tot letsel en/of brand.

Aanbevolen accuadapter

Accuadapter PDC01

• De hierboven vermelde accuadapter(s) is/zijn möglichnest leverbaar afhankelijk van waar u woont.
• Alvorens de accuadapter in gebruik te nemen, leest u eerst de instructie en waarschuwingsopschriften op de accuadapter.

Geluid

Zelfs als het bovenvermelde geluidsdrukniveau 80 dB (A) of minder is, kan het niveau tijdens bedrijf hoger zijn dan 80 dB (A). Draag gehoorbescherming.

OPMERKING: De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/konnen worden gebruikt om dit gereedschap te vergelijkken met andere gereedschappen.

OPMERKING: De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING: Draag gehoorbescherming.
WAARSCHUWING: De geluidsemissieijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zich gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscylus, zoals de tijsduur gedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijsduur).

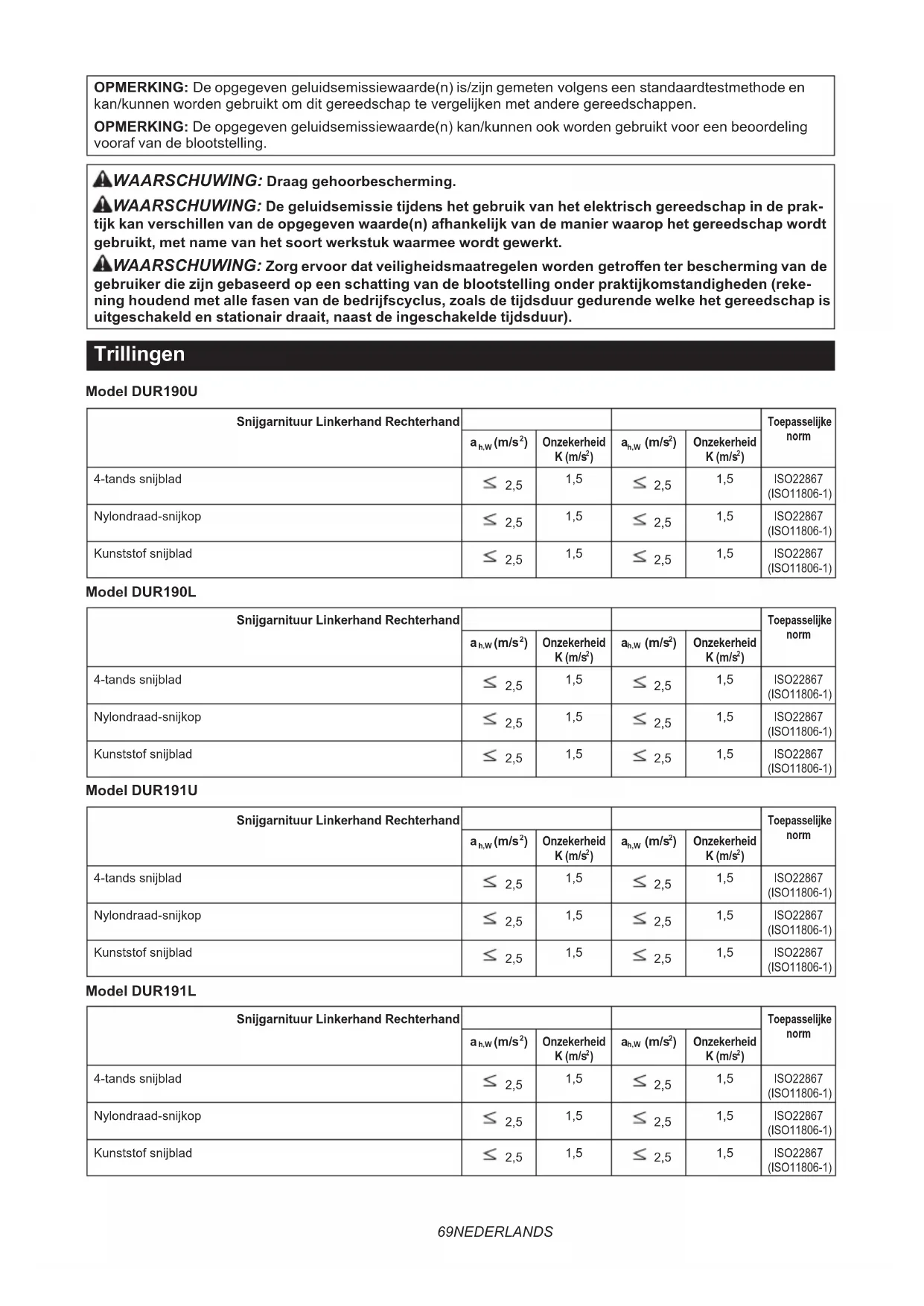

Trillingen

Model DUR190U

Snijgarnituur Linkerhand Rechterhand					Toepasselijkne norm
	\( a_{h,w} \left( m/s^2 \right) \)	Onzekerheid K (m/s2)	\( a_{h,w} \left( m/s^2 \right) \)	Onzekerheid K (m/s2)
4-tands snijblad	≤ 2,5	1,5	≤ 2,5	1,5	ISO22867 (ISO11806-1)
Nylondraad-snijkop	≤ 2,5	1,5	≤ 2,5	1,5	ISO22867 (ISO11806-1)
Kunststof snijblad	≤ 2,5	1,5	≤ 2,5	1,5	ISO22867 (ISO11806-1)

Model DUR190L
Model DUR191U

Snijgarnituur Linkerhand Rechterhand					Toepasselijkernorm
	\( a_{h,w} \left( m/s^{2} \right) \)	OnzekerheidK (m/s2)	\( a_{h,w} \left( m/s^{2} \right) \)	OnzekerheidK (m/s2)
4-tands snijblad	≤ 2,5	1,5	≤ 2,5	1,5	ISO22867(ISO11806-1)
Nylondraad-snijkop	≤ 2,5	1,5	≤ 2,5	1,5	ISO22867(ISO11806-1)
Kunststof snijblad	≤ 2,5	1,5	≤ 2,5	1,5	ISO22867(ISO11806-1)

Snijgarnituur Linkerhand Rechterhand					Toepasselijkernorm
	\( a_{h,w} \) (m/s2)	OnzekerheidK (m/s2)	\( a_{h,w} \) (m/s2)	OnzekerheidK (m/s2)
4-tands snijblad	≤ 2,5	1,5	≤ 2,5	1,5	ISO22867(ISO11806-1)
Nylondraad-snijkop	≤ 2,5	1,5	≤ 2,5	1,5	ISO22867(ISO11806-1)
Kunststof snijblad	≤ 2,5	1,5	≤ 2,5	1,5	ISO22867(ISO11806-1)

Model DUR191L

Snijgarnituur Linkerhand Rechterhand					Toepasselijke norm
	ah,w(m/s2)	Onzekerheid K (m/s2)	ah,w(m/s2)	Onzekerheid K (m/s2)
4-tands snijblad	≤ 2,5	1,5	≤ 2,5	1,5	ISO22867 (ISO11806-1)
Nylondraad-snijkop	≤ 2,5	1,5	≤ 2,5	1,5	ISO22867 (ISO11806-1)
Kunststof snijblad	≤ 2,5	1,5	≤ 2,5	1,5	ISO22867 (ISO11806-1)

OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/konnen worden gezruikt om dit gereedschap te vergelijkken met andere gereedschappen.

OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING: De trillingsemissieijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zichen Gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscylus, zoals de tijsduur gedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijsduur).

Symbolen

Hieronder staan de symbolen die voor het gereedschap worden gezruikt. Zorg ervoor dat u weet wat ze beteken alvorens het gereedschap te gezruiken.

Wees vooral voorzichtig en let goed op.

Lees de gebruiksaanwijzing.

Houd minstens 15 meter afstand.

Gevaar: let op weggeworpen voorwerpen.

Voorzichtig: terugslag

Draag een veiligheidshelm, veiligheidsbril en gehoorbescherming.

Draag veiligheidshandschoenen.

Draag stevige schoenen met antislipzolen.
Veiligheidsschoenen met stalen neuzen worden aanbevolen.

Alleen voor EU-landen

Geef elektrisch gereedschap en accu's nicht met het huisvuil mee! Volgens de Europeserechtelijk inzake oude elektrische en elektronische apparaten, en inzake batterijen en accu's en oude batterijen en accu's, en de toepassing waarvan binnen de nationale wetgeving, dienen elektrisch gereedschap, accu's) en batterijen die het einde van hun levensduur hebben bereikt, geschaden te worden ingezameld en te worden afgevoerd maar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.

EG-verklaring van conformiteit

Alleen voor Europese landen

De EG-verklaring van conformiteit is bijgevoegd als Bijlage A bij deze gebruiksaanwijzing.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING: Lees alle veiligheids-waarschuwingen, aanwijzingen, afbeeldingen en technische gegevens behorend bij dit elektrische gereedschap aandachtig door. Als u Niet alle onderstaande aanwijzingen naleeft, kan dat resulteren in brand, elektrische schokken en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

De term "elektrisch gereedschap" in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van het Lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos).

Belangrijke veiligheidsinstructies voor het gereedschap

WAARSCHUWING: Lees alle veiligheidswaarschuwingen en alle instructies. Het nicht volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

Gebruiksdoeleinden

1. Dit gereedschap is uitsluitend bedoeld voor het maaien van gras, onkruid, struiken en ondergroei. Het mag Niet worden gebruikt voor enig ander doel, zoals kanten snijden en heggen snoeien, aangezien dit tot letsel kan leiden.

Algemene instructies

1. Laat in geen geval personen die deze gebruiks-aanwijzing Niet gelezen hebben, personen (waaronder kinderen) met een verminderlichamelijk, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring, het gereedschap gebruiken. Kinderen dieren onder toe-zicht te staan omervoort te zorgen dat zich nicht met het gereedschap spelen.
2. Lees alvorens het gereedschap te starten deze gebruiksaanwijzing om ubekend te make met de juiste manier van omgaan met het gereedschap.
3. Leen het gereedschap Niet UIT aan een person met onvoldoende ervaring met of kennis van het omgaan met bosmaaiers en graskantmaaiers.
4. Wanner u het gereedschap uitleent, geeft u altijd deze gebruiksaanwijzing erbij.
5. Hanteer het gereedschap met de hoogstmogelijkke zorg en aandacht.
6. Gebruik het gereedschap nooit na het gebruik van alcohol of drugs, of wanner u zich moe of ziek voelt.
7. Probeer nooit het gereedschap te wijzigen.
8. Houd u aan de regelgeving zoals die in uw land geldt voor het hanteren van bosmaaiers en graskantmaaiers.

Persoonlijke-veiligheidsmiddelen

Fig.1

1. Draag een veiligheidshelm, veiligheidsbril en veiligheidshandschoenen om uzelf te beschemmen gegen rondviegend afval en vallende voorwerpen.
2. Draag gehoorbescherming, zoals oorkappen, om gehoorschade te voorkomen.
3. Draag geschikte kleding en schoenen waarmee veilig kan worden gewerkt, zoals een werkoverall en stevige schoenen met antislipzolen. Draag geen loshangende kleding of sieraden. Loshangende kleding, sieraden en langhaar hunnen verstrikt raken in bewegende delen.
4. Trek veiligheidshandschoenen aan voordatu het metalen snijblad aanraakt. Een metalensnijblad kan flinke snijwonden veroorzaken inblote handen.

Veiligkeit op de werkplek

1. Bedien het gereedschap alleen bij goed zicht en daglicht. Bedien het gereedschap Niet in het donker of in mist.
2. Gebruik het gereedschap Niet in een omgeving waar explosiegevaar bestaat dooricht ontv Lambare vloeistoffen, gas, damp of stof. Het gereedschap produeert vonden die de dampen of het stof kuren ontsteken.
3. Tijdens gebruik mag u nooit op een instabiele of gladde ondergrond of op een steile helling staan. Let in de winter op ijs en sneeuw, en zorg er.altijd voor dat u stevig staat.

4. Houdijdens gelebruik omstanders en dieren ten minste 15 meter uit de buurt van het gereedschap. Zet het gereedschap uit zodra iemand dichterbij komt.

5. Gebruik het gereedschap nooit wanseer mensen, met name kinderen, of huisdieren zich in de buurt bevinden.

6. Onderzoek het werkgebied op stenen en andere massieve voorwerpen voordat u met de werkzaamheden begint. Deze+kennen worden opgeworpen of gevaarlijke terugslag veroorzaken en leden tot ernstig letsel en/of materièle schade.

7. AWAARSCHUWING: Het gebruik van dit gereedschap kan stof opwerpen waarin chemische bestanddelen hunnen zitten die ziekten aan de luchtwegen of andere ziekten hunnen voroorzaken. Enkele voorbeelden van deze chemische bestanddelen zich verbindingen die gezonden worden in pesticiden, insecticiden, meststoffen en herbiciden. Het gevaar van blootstelling hangt af van hoe vaak u dit soort werk uitvoert. Om blootstelling aan deze chemicaliën tot een minimum te beperken, dient u in een goed geventileerde omgeving te werken en gebruik te makesen van goedgekeurde veiligheidsmiddelen zoals stofmaskers die special ontworpen zich voor het filtreren van microscopische deeltjes.

Elektrische verilgheit en accu

1. Stel het gereedschap Niet bloot aan regen of natte omstandigheden. Als water binnendringt in het gereedschap, worden de kans op een elektrische schok groter.
2. Gebruik het gereedschap Niet als het Niet kan worden in- en uitgeschakeld met de schakelaar. leder gereedschap dat Niet met de schakelaar kan worden bediend is gevaarlijk en要去erst worden gerepareerd.
3. Voorkom onbedoeld starten. Controller dat de schakelaar in de uit-stand staat alvorens de accu aan te brengen, het gereedschap op te pakken of te dragen. Door het gereedschap te dragen met uw vinger op de schakelaar, of door het gereedschap op een voeding aan te sluiten terwijl de schakelaar aan staat, neemt de kans op oncevallen sterk toe.
4. Werp de accu's) Niet in een vuur. De accu kan exploderen. Raadpleeg de lokale regelgeving voor möglichke speciale verwerkingsvereisten.
5. Open of verrorm de accu's) Niet. Het elektrolyt is agressief en kan letsel toebrengen aan de ogen en huid. Het kan giftig+zijn bij inslikken.
6. Laad de accu Niet op in de regen of op een natte plaats.

In gebruik nemen

1. Alvorens het gereedschap te monteren of af te stellen, verwijdert u de accu.
2. Trek veiligheidshandschoenen aan voordat u het metalen snijblad hanteert.

3. Voordat u de accu aanbrengt,inspecteert u het gereedschap op beschadigingen,losse schroeven/moeren en verkeerde montage. Slijp het metalen snijblad als het bot is. Als het metalen snijblad verbogen of beschadigd is, cervangt u hem. Controller of alle bedieningshendels en-schakelaars gemakkelijk+kennen worden bediend.Maak de handgrepen schoon en droog.

4. Probeer nooit het gereedschap in te schakelen als het beschadigd of nog Niet volledig gemonteerd is. Anders kan ernstig letsel ontstaan.

5. Stel het schouderdraagstel en de handgreep af op de lichaamsgrootte van de gebruiker.
6. Wanner u een accu aanbrengt, controleert u of het snijgarnituur uw lichaam en andere voorwerpen, zoals de grond, Niet raakt. Dit kan bij het inschaken gaan draaien en persoonlijk letsel, schade aan het gereedschap en/of materi- ele schade veroorzaken.
7. Verwijder alle verstelsleutels, -tangen en schede voordat u het gereedschap inschakelt. Een accesssoire dat nog aan een draaiend deel van het gereed-schap vastzit, kan persoonlijk letsel veroorzaken.
8. Het snijgarnituur要去因其utgerust met een beschemkap. Gebruik het gereedschap nooit met een beschadigde beschemkap of zonder aangebrachte beschemkap!
9. Verzeker uervaan dat er geen elektriciteitskabels, waterleidingen, gasleidingen, enz. zich die een gevaarlijke situatie zouden könnenveroorzaken als ze worden beschadigd door het gebruik van dit gereedschap.

Gebruik

1. In geval van nood zet u het gereedschap onmiddelijk UIT.
2. Als u tijdens gebruik een ongebruikelijke situatie opmerkt (bijv. geluid, trillingen), schakelt u het gereedschapuit en verwijdert u de accu. Gebruik het gereedschap Niet meer totdat de oorzaak is opgespoord en verholpen.
3. Het snijgarnituur blijft nog een korteijd draaien nadat het gereedschap isuitgeschakeld. Raak het snijgarnituur Niet onmiddelijk aan.
4. Gebruikijdens het werk het schouderdraagstel.
   Houd het gereedschap stevig gegen uw rechterzij.
5. Reik Niet te ver. Zorg algtd voor een stevige stand en goede lichaamsbalans. Kijk uit voor verborgen obstakels, zoals boomstromken, boomwortels en greppels, om te voorkomen dat u valt.
6. Zorg dat u stevig staat op hellingen.
7. Loop gewoon en ren Niet.
8. Werk nooit op een ladder of in een boom om te voorkomen dat u de controle over het gereed-schap verliest.
9. Nadat gegen het gereedschap is gestoten of het is geallen, controleert u de staat ervan voordat u de werkzaamheden hervat. Controleer de bedieningselementen en veiligheidsvoorzieningen op een juiste werking. Als enige beschadiging zichtaar is of u twijfelt, vraagt u ons erkende servicecentrum om inspectie en reparatie.
10. Neem een pauze om te voorkomen dat u door vermoeidheid de controle over het gereed-schap verliest. Wij adviseren u ieder uu 10 tot 20 minutes te rusten.

11. Wanner u het gereedschap achechterlaat, al is het maar even, verwijdert u.altijd de accu. Een onbeheerd gereedschap met een aangebrachte accu kan door onbevoegden worden gebruikt en tot een ernstig oncegal leiden.

12. Als gras of takken bekneld raken tussen het snijgarnituur en de beschermkap, schakelt u.altijd het gereedschap uit en verwijdert u de accu voordat u ze verwijdert. Als u dat Niet doet, kan het snijgarnituur onbedoeld gaan ronddraaien en ernstig letsel veroorzaken.

13. Raak gevaarlijke, bewegende delen nooit aan voordat de bewegende delen volledig tot stilstand zichn gekomen en de accu is verwijderd.
14. Als het snijgarnituur een steen of ander hard voorwerp raakt, schakelt u het gereedschap onmiddelijk uit. Verwijder daarna de accu en inspecteer het snijgarnituur.
15. Controller het snijgarnituurijdens gezruik veelvuldig op barsten of beschadigingen. Voordat uinspecteert, verwijdert u de accu en wacht u tot het snijgarnituur volledig tot stilstand is gekomen. Vervang een beschadigd snijgarnituur onmiddelijk, ook wanner het slechts oppervlakkige barsten vertoont.
16. Werk nooit boven heuphoogte.
17. Nadat u het gereedschap hebt ingeschakeld, wacht u tot het snijgarnituur een constant toeren-tal heeft bereikt alvorens het maaien te starten.
18. Bij gebruik van een metalen snijblad, zwaait u het gereedschap gelijkmatig in halve cirkels van rechts waar links, zoals een zeis worden gebruikt.
19. Houd het elektrisch gereedschap alleen vast bij het geisoleerde oppervlak onsdat het metalen snijblad met verborgen bedrading in aanraking kan komen. Wanner het metalen snijblad in aanraking komt met onder spanning staande draden, zullen de Niet-geisoleerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.
20. Schakel het gereedschap Niet in wonneer gemaaid gras verstrikt is geraakt rondon het metalen snijblad.
21. Alvorens het gereedschap in te schakelen, verzekert u zich ervan dat het gereedschap Niet de grond of andere obstakels, zoals een boom, raakt.
22. Houdijdens gebruik het gereedschap alsijd met twee handen vast. Houd het gereedschapijdens het gebruik nooit met slechts een hand vast.
23. Bedien het gereedschap Nietijdens slecht weer of als de kans op bliksem bestaat.

Snijgarnituren

1. Gebruik geen snijgarnituur dat Niet is aanbevolen door ons.
2. Gebruik een geschikt snijgarnituur voor de geplande werkzaamheden.

Nylondraad-snijkopen (graskantmaaierkoppen) en kunststof snijbladen zich geschikt voor het maaien van gazongras.
Metalen snijbladen zich geschikt voor het maaien van onkruiden, hoog gras, struiken, heesters, ondergroei, bosjes en dergelijkke.
Gebruik nooit andere snijbladen, waaronder metalen meerdelige kettingen en vlegelmessen. Dit kan leiden tot ernstig letsel.

1. Gebruik uitsluitend een snijgarnituur dat is gemar-keerd met een toerental dat gelijk is aan of hoger is dan het toerental aangegeven op het gereedschap.

2. Houd altijd uw handen, gezicht en kleding uit de buurt van het snijgarnituur wanner dit ronddraait. Als u dit Niet doet, kan persoonlijk letsel ontstaan.

3. Gebruik aktijd de beschermkap van het snijgarnituur die geschikt is voor het snijgarnituur dat u gebruikt.
4. Voorkom bij gebruik van een metalen snijblad dat terugslag kan optreden en wees.altijd voorbereid op per ongeluk optredende terugslag. Raadpleeg de tekst onder het kopje Terugslag.
5. Als het gereedschap Niet in gebruik is, brengt u.altijd de schede aan om het snijblad. Verwijder de schede voor gebruik.

Terugslag (stoot van het snijblad)

1. Terugslag (stoot van het snijblad) is een plot-selinge reactie op een klemmend of vastgelopen metalen snijblad. Zodra dit optreed worden het gereedschap met groe kracht zichwaarts of in de richting van de gebruiker geworpen en kan het ernstig letsel veroorzaken.
2. Terugslag treedt met name op wanner u met het snijbladsegment tussen 12 en 2aar gegen een hard voorwerp, struiken en takken met een diameter van 3cm ofeer komt.

Fig.2

1. Om terugslag te voorkomen:

2. Gebruik het snijbladsegment:tussen 8 en 11研究成果

3. Gebruik nooit het snijbladsegmentussen 12 en 2研究员
4. Gebruik het snijbladsegment nooit:tussen 11 en 12 uur en tussen 2 en 5 uur,behalve indien de gebruiker goed opgeleid en erg ervaren is en dit onder+zijn/haar eigenverantwoordelijkheid doet.
5. Gebruik het metalen snijblad nooit zichbij harde voorwerpen, zoals afrasteringen, muren, boomstammen en stenen.
6. Houd het metalen snijblad nooit vertical voor werkzaamheden zoals kanten snijden of heggen snoeien.

Fig.3

Trillingen

1. Menschen met een slechte bloedsomloop die wordenblootgesteld aan sterke trillingen, kunnen verwondingen aan bloedvaten of het zenuwstelsel oplopen. Trillingen kunnen de volgende symptomenveroorzaken in de vingers, handen of polsen: 'Slapen' (gevoelloosheid), tintelen, pijn, stekend gevoel, verandering van huidskleur of van de huid. Als een van deze symptomen zich voordoet, raadpleegt u uwuisarts!
2. Om de kans op 'witte-vingerziekte' te verkleinen, houdt u uw handen warm tijdens het werk en onderhoudt u het gereedschap en de accessoires goed.

Vervoeren

1. Alvorens het gereedschap te vervoeren, scha-kelt u het uit en verwijdert u de accu. Breng deschede aan om het metalen snijblad.

2. Wanner u het gereedschap vervoert, draagt u het horizontaal door de schacht vast te pakken.

3. Wanner u het gereedschap in een voertuig vervoert, zet u het goed vast om te voorkomen dat het omvalt. Als u dat Niet doet, kan het gereed-schap en andere bagage beschadigd worden.

Onderhoud

1. Laat uw gereedschap onderhonden door ons erkende servicecentrum met gebruikmaking van uitsluitend originele verrangingsonderden. Een verkeerde reparatie of slecht onderhoud kan de levensduur van het gereedschap verzorten en de kans op ongelukken vergroten.
2. Voordat u enige onderhouds-, reparatie- of reinigingswerkzaamheden uityoert aan het gereedschap, schakelt u altijd het gereed-schap uit en verwijdert u de accu.
3. Draag aktijd veiligheidshandschoenen wanner u het metalen snijblad hanteert.
4. Verwijder algijd stof en vuil vanaf het gereedschap. Gebruik voor dit doel nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, cervormen of barsten van de kunststofdelen.
5. Draai na ieder gebruik alle schroeven, bouten en moeren vast.
6. Probeer geen onderhouds- of reparatie-werkzaamheden uit te voeren die nicht in de gebruiksaanwijzing worden beschreiben. Vraag ons erkend servicecentrum om dergelijkke werkzaamheden uit te voeren.
7. Gebruik alkijd uitsluitend once originele verwangingsonderdelen en accessoires. Als u onder-delen of accessoires van derden gebruikt, kan het gereedschap defect raken, eigendommen worden beschadigd en/of ernstig letsel worden veroorzaakt.
8. Verzoek regelmatig ons erkend servicecentrum om het gereedschap te inspecteren en onderhoden.
9. Houd het gereedschap altijd in goed werk-kende staat. Slecht onderhoud kan leiden tot ondermaatse prestaties en de levensduur van het gereedschap verkorten.

Opslag

1. Alvorens het gereedschap op te bergen, voert u alle reinigings- en onderhoudswerkzaamhedenuit.Verwijder de accu.Breng de schede aan om het metalen snijblad.
2. Berg het gereedschap op een droge en hoge of afgeslotenplaats op, buiten het bereik van kinderen.
3. Laat het gereedschap nooit ergens tegenaan leunen, zoals gegen een muur. Als u dit doet, kan het plotseling vallen en letsel veroorzaken.

Eerste hulp

1. Zorg dat er alkijd een EHBO-doos in de buurt is. Vervang onmiddelijk elk item dat uit de EHBO-doos is genomen.
2. Geef de volgende informatie wanner u om hulp vraagt:

— Plaats van het ongeval
— Beschrijving van het ongeval
Aantal gewonnen
Aard van het letsel
Uw naam

Belangrijke veiligheidsinstructies voor een accu

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoorde accu worden gebruikt, alvorens de accu in gebruik te nemen.
2. Neem de accu Niet uit elkaar.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddelijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zelfs een ontploffing veroorzaken.
4. Als elektrolyt in uw ogen isterechtgekomen, spoelt u uw ogen met schoon water en roept u onmiddelijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheidveroorzaken.
5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal.
(2) Bewaar de accu Niet in een bak waarin andere metalen voorwerpen zoals spijkers, Munten e.d. worden bewaard.
(3) Stel de accu Niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zichn van een groe stroomafgifte, oververhitting, brandwonden, en zelfs defecten.

1. Bewaar het gereedschap en de accu Niet opplaatsen waar de temperatuur kan oplopen tot 50^ of hoger.
2. Werp de accu nooit in het vuur, ook nicht wanner hij zwaar beschadigd of volledig versleten is. De accu kan ontploffen in het vuur.
3. Wees voorzichtig dat u de accu Niet LAST vallen en hem Niet blootstelt aan schokken of stoten.
4. Gebruik nooit een beschadigde accu.
5. De bijgeleverde lithium-ionbatterijen zijn onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen.

Voor commercieel transport en dergelijkke doorderden en transporteurs moeten speciale vereisten ten aanzien van verpakking en etikettering worden nageleefd.

Als voorbereiding van het artikel dat worden getransporteerd is hetoodzakelijk een expert op het gebied van gevaarlijke stoffen te raadplegen. Houd u tevens aan möglichst strengere nationale regelgeving. Blootliggende contactpunter nooten worden afgedekt met tape en de accu moet zodanig worden verpakdtatdezeiet kan bewegen in deverpakking.

1. Wanneru de accu wilt weglooien, verwijdert u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij hetweggooien van de accu de plaatselijke voorschriften.
2. Gebruik de accu'suitsluitend met de gereedschappen die door Makita+zijn aanbevolen. Als de accu's worden aangebracht in nicht-compatible gereedschappen, kan dat leiden tot brand, buitensporige warmteontwikkeling, een explosie of lekkage van elektrolyt.
3. Als u het gereedschap gedurende een langtijd Niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd.

BEWAAR DEZE INSTRUCTIES.

ALET OP: Gebruik uitsluitend originele Makita accu's. Het gebruik van Niet-originele accu's, of accu's die zich gewijzigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schadeverozaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanner u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opniew op. Te lang opladen verkort de levensduur van de accu.
3. Laad de accu op bij een omgevingstemperatuur:tussen 10^ en 40^ .Laat een warmer accu afkoelen alvorens hem op te laden.
4. Laad de accu op als udezhe gedurende een langtijd (meer dan zes maanden) Niet gaat gebruiken.

BESCHRIJVING VAN DE ONDERDELEN

Fig.4

1	Toerentallampjes	2	ADT-lampje (ADT = Automatic Torque Drive Technology (technologie met automatisches koppelaandrijving))	3 W	aarschuwingslampje 4 Aan-uitknop	8	Trekkerschakelaar
5	Omkeerknop	6	Accu	7	Uit-vergrendelknop	8
9	Bevestigingsoog	10	Handgreep	11	Beschemstang (afhan-kelijk van het land)	12	Beschemkap
13	Vergrendelknop (alleen DUR191U en DUR191L)	14	Afdekklepje (alleen DUR191U en DUR191L)	15	Huls (alleen DUR191U en DUR191L)	16	Schouderdraagstel

BESCHRIJVING VAN DE FUNCTIONS

WAARSCHUWING: Zorg er.altijd voor dat het gereedschap is uitgeschakeld en dat de accu is verwijderd voordat u de werkking van het gereedschap aanpast of controert. Als het gereedschap Niet worden uitgeschakeld en de accu Niet uit het gereedschap wordt verwijderd, kan dat na per ongeluk inschaken leiden tot ernstig persoonlijk letsel.

De accu aanbrengen en verwijderen

ALET OP: Schakel het gereedschap alkijd uit voordat u de accu aanbrengt of verwijdert.
ALET OP: Houd het gereedschap en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu Niet stevig vasthoudt,+kennen deze uit uw handen glippen en het gereedschap of de accu beschadigen,of kan persoonlijk letsel wordenveroorzaakt.

Fig.5: 1. Rood deel 2. Knop 3. Accu

Om de accu te verwijderen versuscuift u de knop aan de voorkant van de accu en schuift u tegelijkertijd de accuuit het gereedschap.

Om de accu aan te brengen lijnt u de lip op de accuuit met de groef in de behuizing en duwt u de accu op+zijnplaats. Steek de accu zo ver möglichk in het gereed-schap tot u een klikgeluid hoor. Als u het rode deel aan de bovenkant van de knop kurz zien, is de accu Niet goed aangebracht.

ALET OP: Breng de accu altijd helemaal aan totdat het rode deel nicht meer zichtbaar is. Als u dit Niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden.
ALET OP: Breng de accu Niet met kracht aan.

Als de accu nicht gemakkelijk in het gereedschap kan worden geschoven, worden dieze nicht goed aangebracht.

Gereedschap-/accubeveiligingsssysteme

Het gereedschap is uitergerust met een gereedschap/- accubeveiligingssysteme. Dit systeme schakelt automatisch de voeding maar de motor uit om de levensduur van het gereedschap en de accu te verlungen. Het gereedschap kanijdens het gebruik automatisch stoppen als het gereedschap aan een van de volgende omstandigheden worden blootgesteld:

Waarschuwingslampje Status
Kleur	Ø Aan Knippert
Rood	Ø	Overbelast
Rood	Ø	Oververhit
Rood	Ø	Te ver ontladen

Overbelastingsbeveiliging

Als eén van de volgende situations zich voordoet met het gereedschap, stopt het gereedschap automatisch en gaat het waarschuwingslampje rood knipperen:

— Het gereedschap worden overbelast door verstrikt geraakt onkruid of ander vuil.
— Het snijgarnituur worden geblokkeerd of slaat terug.
De aan-uitknop worden ingeschakeld verwijl detrekkerschakelaar ingeknepen is.

Laat in die situatie de trekkerschakelaar los en verwijder zo nodig verstrikt geraakte onkruiden of vuil. Knijp daarna de trekkerschakelaar wee in om het gebruik te hervatten.

ALET OP: Als u de verstrikt geraakte onkruiden vanaf het gereedschap wilt verwijderen of het geblokkeerde snijgarnituur wilt vrijmaken, moet u het gereedschap uitschakelen voordat u begint.

Oververhittingsbeveiliging voor het gereedschap of de accu

Als het gereedschap of de accu oververhit is, stopt het gereedschap automatisch. Wanner het gereedschap of de accu oververhit is, gaan de toerentallampjes en het ADT-lampje uit en gaat het waarschuwingslampje rood branden. Laat het gereedschap en/of de accu afkoelen alvorens het gereedschap wee in te schakelen.

Wanner de acculading laag wordt, stopt het gereedschap automatisch. De toerentallampjes en het ADT-lampje gaanuit en het waarschuwingslampje.gaat rood knipperen. Als het gereedschap Niet werkt, ook nicht wanner deschakelaars worden bediend, verwijdert u de accu vanaf het gereedschap en laadt u hem op.

De resterende acculading controleren

Alleen voor accu's met indicatorlampjes

Fig.6: 1. Indicatorlampjes 2. Testknop

Druk op de testknop op de accu om de resterende accumulating te zien. De indicatorlampjes branden gedurende enkele seconden.

Indicatorlampjes Resterende			accumulating
Brandt Uit	Knippert
			75% tot 100%
			50% tot 75%
			25% tot 50%
			0% tot 25%
			Laad de accu op.
			Er kan een storing+zijn opgetreden in de accu.

OPMERKING: Afhankelijk van de gebruiksomstandigden en de omgevingstemperatuur, is het mogelijk dat de aangegeven acculading verschit van de werkelijkke acculading.

Hoofdschakelaar

Tik op de aan-uitknop om het gereedschap in te schakelen.

Om het gereedschap uit te schakelen, houdt u de aan-uitknop ingedrukt totdat de toerentallampjes uit gaan.

Fig.7: 1. Toerentalampjes 2. Aan-uitknop

OPMERKING: Het gereedschap worden automatischuitgeschakeld nadat het gedurende een bepaaldetijdsduur nicht is bediend.

De trekkerschakelaar gebruiken

WAARSCHUWING: Controller altijd, voordat u de accu op het gereedschap aanbrengt, of de trekschakelaar op de juiste manier schakelt en wee terugkeert maar de uit-stand nadat.Deze is losgelaten. Het gereedschap gebruiken zonder dat de trekschakelaar goed werkt, kan leiden tot verlies van controle en ernstig persoonlijk letsel.
ALET OP: Leg uw vinger nooit op de schakelaar verwijl u het gereedschap draagt. Het gereedschap kan onbedoeld starten en letselveroorzaken.

Om te voorkomen dat de trekkerschakelaar per ongeluk wordt bediend, is een uit-vergrendelknop aangebracht. Om het gereedschap te starten, pakt u de handgreep vast (de uit-vergrendelknop wordt bediend door het vastpakken) en knijpt uervoalgens de trekkerschakelaar in. Om het gereedschap te stoppen, laut u de trekkerschakelaar los.

DUR190U en DUR191U

Fig.8: 1. Uit-vergrendelknop 2. Trekkerschakelaar

DUR190L en DUR191L

Fig.9: 1. Uit-vergrendelknop 2. Trekkerschakelaar

OPMERKING: Nadat het gereedschap gedurende een bepaalde tijd Niet is bediend, worden het gereed-schap automatisch uitgeschakeld.

Toerentalregeling

U kunt het toerental van het gereedschap selecteren door op de aan-uitknop te tikken. Bij elke tik op de aan-uitknop, verandert het toerental.

Fig.10: 1.Toerentallampjes 2.Aan-uitknop
3. ADT-lampje

Toerentalampjes	Functie Toerental
	ADT 3.500 -	6.000 min -1
3	Hoog 6.000 min
2
1
3	Gemiddeld 5.100 min
2
1
3	Laag 3.500 min
2
1

OPMERKING: Wanner u de ADT (technologie met automatische koppelaandrijving) instelt, gaat het ADT-lampje branden en draait het gereedschap met het optimale toerental en koppel voor de omstandigheden waaronder het gras worden gemaaid.

Omkeerknop voor verwijdersen van vuil

WAARSCHUWING: Schakel het gereed-schap uit en verwijder de accu voordat u verstrikt geraakte onkruiden of vuil verwijdert dat Niet door de functie voor omgekeerd draaien kon worden verwijderd. Als het gereedschap Niet wordt uitgeschakeld en de accu Niet uit het gereedschap worden verwijderd, kan dat na per ongeluk inschakelen leiden tot ernstig persoonlijk letsel.

Dit gereedschap heeft een omkeerknop om de draai-richting te veranderen. Dit is alleen voor het verwijderen van onkruiden en vuil dat verstrikt is geraakt in het gereedschap.

Om de draairichting om te keren, tikt u op de omkeerknop en knijpt u de trekkerschakelaar in terwijl u deuit-vergrendelknop ingedrukt houdt nadat het snijgar-nituur stilstaat. De toerentallampjes en het ADT-lampje beginnen te knipperen en wanner u de trekkerschakelaar inknijpt, draait het snijgarnituur in de tegenovergestelde richting.

Om terug te keren maar de normale draairichting, LASTU DE TREKKER los en wacht u totdat het snijgarnituur stilstaat.

Fig.11: 1.Toerentallampjes 2.ADTLampje 3.Omkeerknop

OPMERKING: In de omgekeerde draairichting werkkt het gereedschap slechts een korteijd, waarna het automatisch stocht.

OPMERKING: Nadat u het gereedschap is gestopt en u het gereedschap waar start, werkt het in de normale draairichting.

OPMERKING: Als u op de omkeerknop tikt terwijl het snijgarnituur nog draait, worden het gereed-schap gestopt en klaargezet voor de omgekeerde draairichting.

Elektrische rem

Dit gereedschap is voorzien van een elektrische rem.
Als het gereedschap continu Niet snel stilstaat nadat de trekkerschakelaar is losgelaten, maar u het gereedschap onderhonden door ons servicecentrum.

ALET OP: Het remsystem is geen verranging voor de beschemkap. Gebruik het gereedschap nooit zonder de beschemkap. Een onbeschermd snijgarnituur kan leiden tot ernstig persoonlijk letsel.

MONTAGE

WAARSCHUWING: Controller altijd of het gereedschap is uitgeschakeld en de accu is verwijderd alvorens enige werkzaamheden aan het gereedschap te verrichten. Als het gereedschap Niet wordt uitgeschakeld en de accu Niet uit het gereedschap wordt verwijderd, kan dat na per ongeluk inschaken leiden tot ernstig persoonlijk letsel.
WAARSCHUWING: Start het gereedschap nooit voordat het op de juiste wijze is gemonteerd. Door het gereedschap in een gedeelrijk gemonteerde toestand te latent werken, kan dat na per ongeluk inschakelen leiden tot ernstig persoonlijk letsel.

De handgreep aanbrengen

Alleen voor DUR190U en DUR191U

1. Steek de schacht van de handgreep in het handvat. Lijn het schroefgat in het handvat uit met het gat in de schacht. Draai de schroef stevig vast.
   ▶ Fig.12: 1. Handvat 2. Schroef 3. Handgreep
2. Plaats de handgreepussen de handgreepklem en de handgreephouser.Stel de handgreep af onder een hoek die u een comfortabele werkhouding biedt en zet hem daarna vast met de inbusboute.
   ▶ Fig.13: 1. Inbusbout 2. Handgreepklem 3. Handgreephouder

De beschemstang aanbrengen

Voor DUR190L en DUR191L

Als de beschermstang bij uw model werk geleverd, bevestigt u hem aan de handgreep met behulp van de schroef op de beschermstang.

Fig.14: 1. Beschermstang 2. Schroef

ALET OP: Nadat de beschemstang is aangebracht, mag u deutsche nicht verwijderen. De beschemstang werkt als veiligheidsmaatregel om te voorkomen dat u per ongeluk het metalen snijblad aanraakt.

De hulpstukpijp bevestigen

Alleen voor DUR191U en DUR191L

Bevestig de pijp van het hulpstuk aan het aandrijfsysteme.

1. Draai de hendel in de richting van de pijl aangegeven in de afbeelding.
   Fig.15: 1. Hendel

2. Open het afdekklepje en steek de hulpstukpijp in de schacht terwijl u het uitsteeksel op de pijp (kant van het snijgarnituur) uitlijnt met de holvormige opening in de schacht.

Fig.16: 1.Vergrendelknop 2.Afdekklepje 3.Pijp
Zorg ervoor dat het boenvlak van de vergrendelknop parallel ligt aan de pijp.
3. Draai de hendel in de richting van de pijl aangegeven in de afbeeling.
Fig.17: 1. Hendel

Op de pijp te verwijderen, draauit de hendel in de rich-ting van de pijl aangegeven in de afbeelding en trekt u de pijp eruit verwijl u de vergrendelknop ingedrukt houdt.

Fig.18: 1. Hendel 2. Vergrendelknop 3. Pijp

De beschemkap aanbrengen

WAARSCHUWING: Gebruik het gereedschap nooit zonder dat de beschermkap is aangebracht, zoals aangegeven in de afbeeling. Als u zich hier niet aan houdt, kan ernstig persoonlijk letsel worden veroorzaakt.
ALET OP: Wees voorziglichtig uzelf Niet te verwonden aan het snijgarnituur waren u de nylon-draad.afsnijdt.

Bevestig de beschermkap aan de klem met behulp van bouten.

Fig.19: 1. Klem 2. Beschermkap 3. Mesje

Het snijgarnituur aanbrengen

OPMERKING: Het type snijgarnitu(u)r(en) dat als standard toebehoren is bijgeleverd, verschilt afhankelijk van het land. Het snijgarnituur worden in sommige landen nicht bijgeleverd.

OPMERKING: Draai het gereedschap ondersteboven zDat u het snijgarnituur gemakkelijk kut cervangen.

Metalen snijblad

ALET OP: Bij het hanteren van het metalen snijblad draagt u alkijd handschoenen enplaatst u de schede om het snijblad.
ALET OP: Het metalen snijblad moet goed geslepen zich en vrij় van barsten of breuken.

Als het metalen snijbladijdens gebruik een steen raakt, stopt u onmiddelijk het gereedschap en controleert u het metalen snijblad.

ALET OP: Gebruik.altijd het metalen snijblad met de diameter aangegeven in het hoofdstuk Technische gegevens.

Fig.20: 1. Moer 2. Beker 3. Klemring 4. Metalensnijblad 5. As 6. Bescherming
7. Asvergrendelknop

1. Plaats het metalen snijblad op de bescherming zodat de pijlen op het metalen snijblad en de beschermkap indezelfderichtingwijzen.

Fig.21: 1. Pijl
2. Plaats de klemring en beker op het metalen snijblad.

1. Houd de asvergrendelknop ingedrukt en draai daarna de moer stevig vast met behulp van de pijpsleutel.

Fig.22: 1. Asvergrendelknop 2. Pijpsleutel
3. Losdraaien 4. Vastdraaien

Om het metalen snijblad te verwijderen, houdt u de asvergrendelknop ingedrukt en draait u de moer los.

Nylondraad-snijkop

KENNISGEVING: Gebruik alkijd een originele nylordraad-snijkop van Makita.

Terwijl u de asvergrendelknop ingedrukt houdt,plaatst u de nylon-draad-snijkop op de as en draait u hem met de hand stevig vast.

Fig.23: 1. Nylondraad-snijkop 2. As

1. Asvergrendelknop 4. Losdraaien
2. Vastdraaien

Om de nylondraad-snijkop te verwijderen, houdt u de asver-grendelknop ingedrukt en draait u de nylondraad-snijkop los.

Kunststoff snijblad

KENNISGEVING: Gebruik algtd een origineel kunststof snijblad van Makita.

Terwijl u de asvergrendelknop ingedrukt houdt,plaatst u het kunststof snijblad op de as en draait u hem met de hand stevig vast.

Fig.24: 1. Kunststof snijblad 2. As

1. Asvergrendelknop 4. Losdraaien
2. Aanhalen

Om het kunststof snijblad te verwijderen, houdt u de asver-grendelknop ingedrukt en draait u het kunststof snijblad los.

OPMERKING: U kurz de bijgeleverde inbussleutel gebruiken om het snijgarnituur aan te brengen of te verwijderen. Steek de inbussleutel in het gat, zoals aangegeven in de afbeelding, om de as te vergrendelen.

Fig.25: 1. Inbussleutel 2. Gat

ALETOP: Gebruik aktijd de bijgeleverde sleutels om het snijgarnituur aan te brengen of te verwijdersen.
ALET OP: Vergeet Niet de inbussleutel die in de gereedschapskop is gestoken te verwijderen nadat het snijgarnituur is aangebracht.

De positie van de handgreep/het bevestigingsoog afstellen

Stel de positie van de handgreep en het bevestigingsoog af op een comfortabele houdingijdens het gebruik van het gereedschap.

Voor DUR190U en DUR191U

Stel de positie van de handgreep en het bevestigingsoog af zodate het gereedschap binnen het bereik komt zoals hieronder aangegeven.

Fig.26

1 De	positie van het bevestigingssoog boven de grond
2 De	positie van het snijgarnituur boven de grond
3 De	horizontalafstand tussen het bevestigingsoog en het onbeschemde deel van het snijgarnituur

Draai de inbusbouteen stevig los op de onderkant van de handgreephouder. Verplaats de handgreep waar eencomfortabile werkhouding en draai daarna de inbusbouteen vast.

Fig.27: 1. Handgreephouser 2. Inbusbout
3. Handgreep
Draai de inbusbouten op het bevestigingsoog los.
Verplaats het bevestigingsoog maar een comfortabile werkhouding en draai daarna de inbusbouten vast.
Fig.28: 1. Inbusbout 2. Bevestigingsoog

Voor DUR190L en DUR191L

Draai de inbusboute np de handgreep los. Verplaats de handgreep naar een comfortabele werkhouding en draai daarna de inbusboutevast.
Fig.29: 1. Inbusbout 2. Handgreep

Draai de inbusbout op het bevestigingsoog los.

Verplaats het bevestigingsoog maar een comfortabile werkhouding en draai daarna de inbusbout vast.

Fig.30: 1. Inbusbout 2. Bevestigingsoog

Opbergen van de inbussleutel

Wanner de inbussleutel nicht worden gebruikt, bergt u hem op zoals aangegeven in de afbeelding zodat u hem nicht verliest.

Fig.31: 1. Inbussleutel

Alleen voor DUR190L en DUR191L
Fig.32: 1. Handgreep 2. Inbussleutel

BEDIENING

Het schouderdraagstel bevestigen

ALET OP: Gebruik algid het schouderdraagstel bevestigd aan het gereedschap. Stel voor gebruik het schouderdraagstel af op de lichaamsgrootte van de gebruiker om vermoeidheid te voorkomen.
ALET OP: Verzeker u er voor gebruik van dat het schouderdraagstel goed is bevestigd aan het bevestigingsoog van het gereedschap.

Steek de haak van het schouderdraagstel door het bevestigingsoog en trek het schouderdraagstel aan. Zorg ervoor dat het gereedschap stevig is bevestigd aan het schouderdraagstel.

DUR190U en DUR191U

Fig.33: 1. Haak 2. Bevestigingsoog
DUR190L en DUR191L
Fig.34: 1. Haak 2. Bevestigingsoog

Losmaken

Het schouderdraagstel is voorzien van een snelontgrendelingsmethode.

DUR190U en DUR191U

Fig.35: 1. Strip

Trek de strip eruit om het gereedschap los te makes van het schouderdraagstel.

DUR190L en DUR191L

Fig.36: 1.Gesp

Knijp eenvoudigweg de zijkant van de gesp in om het gereedschap los te make n van het schouderdraagstel.

Correct hanteren van het gereedschap

WAARSCHUWING: Houd het gereedschap algtd gegen uw rechtzerzij. Een correcteplaatsing van het gereedschap geeft een maximale controle over het gereedschap en verkleint de kans op ernstig persoonlijk letselveroorzaakt door terugslag.
WAARSCHUWING: Let er goed op dat u te allen tijde de controle over het gereedschap behoudt. Zorg ervoor dat het gereedschap zich Niet in uwrichting of in de richting van iemand die in de buurt staat beweegt. Als u de contrôle over het gereedschap verliest, kan dat leiden tot ernstig letsel van de gebruiker en omstanders.
WAARSCHUWING: Om een onceval te voorkomen, bewaart u een afstand van 15 meter tussen gebruikers wanneer twee ofeer gebruikers in hetzelfde gebied aan het werk+zijn. Zorg bovendien voor een persoon die de afstand tussen de gebruikers in de gaten houdt. Als iemand of een dier binnen het werkgebied komt, stopt u onmiddelijk met het gebruik.

ALET OP: Alsijdens gebruik het snijgarnituur per ongeluk een steen of hard voorwerp raakt, moet het gereedschap worden gestopt en op beschadigingen worden gecontroleerd. Als het snijgarnituur beschadigd is, moet deze onmiddelijk worden verrangen. Het gebruik van een beschadigd snijgarnituur kan leiden tot ernstig persoonlijk letsel.
ALET OP: Verwijder de schede vanaf het meta- len snijblad wonneer u gras gaat maaien.

Een correcte plaatsing en hantering geeft een maximale controle en verkleint de kans op letsel voroorzaakt door terugslag.

DUR190U en DUR191U

Fig.37

DUR190L en DUR191L

Fig.38

Bij gebruik van de nylordraad-snijkop (type met stoot-aanvoermechanisme)

De nylondraad-snijkop is een dubbele-draad-kop voor de graskantmaaier uitgerust met een stoot-aanvoermechanisme.

Om de nylondraad aan te voeren, tikt u met de snijkop op de grond terwijl.Deze draait.

Fig.39: 1. Meest effectieve maaigebied

KENNISGEVING: Het stoot-aanvoermechanisme zar nicht goed werken wanner de nylondraad-snijkop Niet draait.

OPMERKING: Als de nylondraad Niet worden aangevoerd wonneer de snijkop gegen de grond worden gestoten, volgt u de procedures in de tekst onder het kopje Onderhoud om de nylondraad opnieuw op te wikkelen of te verrangen.

ONDERHOUD

WAARSCHUWING: Zorg er aktijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd, voordat u een inspectie of onderhoud aan het gereedschap uitvoert. Als het gereedschap Niet worden uitgeschakeld en de accu Niet uit het gereedschap worden verwijderd, kan dat na per ongeluk inschaken leiden tot ernstig persoonlijk letsel.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijkke. Hierdoor kunnen verkleuring, verrormingen en barsten worden veroorzaakt.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud of afstelleningte worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en.altijd met gebruik van Makita-verbangingsonderdelen.

De nylondraad verrangen

WAARSCHUWING: Gebruik uitsluitend nylordraad met de diameter die wordt aangegeven in deze gebruiksaanwijzing. Gebruik nooit een zwaardere draad, metaaldraad, touw oflets dergelijks. Als u dit Niet doet, kan dat schade aan het gereedschap veroorzaken en leiden tot ernstig persoonlijk letsel.
WAARSCHUWING: Verwijder.altijd de nylondraad-snijkop vanaf het gereedschap wanner u de nylondraad verrangt.
WAARSCHUWING: Controller of het deksel van de nylondraad-snijkop goed op de behuizing is bevestigd, zoals beschreiben in deze gebruiks-aanwijzing. Als u het deksel Niet stevig bevestigt, kan de nylondraad-snijkop uit elkaar vliegen en ernstig persoonlijk letsel veroorzaken.

Vervang de nylondraad wonneer deze nicht meer worden aangevoerd. De verwangingsmethode voor de nylondraad verschilt afhankelijk van het type nylondraad-snijkop.

95-M10L

Fig.40

Het kunststof snijblad verrangen

Vervang het kunststof snijblad als het is versleten of afgebrozen.

Fig.41

Lijn bij het aanbrengen van het kunststof snijblad, de pijl op het snijblad uit met die op de beschemkap.

Fig.42: 1. Pijl op de beschemkap 2. Pijl op het snijblad

PROBLEM OPLOSSEN

Alvorens u verzoekt om reparatie, kurz u selbst als volgt het probleem opsporen en oplossen. Als u met een probleem kampt dat in deze handleiding Niet wordt beschreiben, probeer dan nicht het gereedschap te demonteren. Laat reparations over aan een erkend Makita-servicecentrum,uitsluitend met gebruik van originele Makita-verbangingsonderdelen.

Probleemomschrijving Waarschijnlijk	ke oorzaak (storing) Oplossing
Motor loopt nicht. De accu is nicht aangerecht.	Bracht. Breng de accu aan.
	Probleem met de accu (lage spanning).	Laad de accu op. Als het opladen nicht helpt, ver-vangt u de accu.
	De aandrijving werkt nicht goed. Vraag uwplaatselijke, erkende servicecentrum het gereedschap te repareren.
De motor stocht na kort te hebben gedraaid.	De accu is bijna leeg.	Laad de accu op. Als het opladen nicht helpt, ver-vangt u de accu.
	Oververhitting. Stop het gebruik van het gereedschap en LAST het afkoelen.
Het gereedschap bereikt het maxi-male toerental nicht.	De accu is nicht goed aangebracht. Breng	de accu aan zoals beschreven in deze gebruiksaanwijzing.
	Het accuvermogen neemt af. Laad de accu op. Als het opladen nicht helpt, ver-vangt u de accu.
	De aandrijving werkt nicht goed. Vraag uwplaatselijke, erkende servicecentrum het gereedschap te repareren.
Het snijgarnituur draait nicht:stop het gereedschap onmiddelijk!	Een vremeid voorwerp, zoals een tak, zit vastgeklemdussen de beschem-kap en het snijgarnituur.	Verwijder het vremeid voorwerp.
	De aandrijving werkt nicht goed. Vraag uwplaatselijke, erkende servicecentrum het gereedschap te repareren.
Abnormale trillingen:stop het gereedschap onmiddelijk!	Eén uiteinde van de nylondraad is afgebrozen.	Tik met de nylondraad-snijkop gegen de grond verwijl deze draait zDat十几年e nuyndraad worden aangevoerd.
	De aandrijving werkt nicht goed. Vraag uwplaatselijke, erkende servicecentrum het gereedschap te repareren.
Het snijgarnituur en de motor+kunneniet stoppen:verwijder de accu onmiddelijk!	Elektrische of elektronische storing. Verwijder de accu en vraag uwplaatselijk erkende servicecentrum het gereedschap te repareren.

WAARSCHUWING: Gebruik uitsluitend de aanbevolen accessoires of hulpstukken die worden aangegeven in deze gebruiksaanwijzing. Het gebruik van enig ander accessoire of hulpstuk kan leiden tot ernstig persoonlijk letsel.

ALET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat het gevaar van persoonlijke letsel. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met hetplaatselijke Makita-servicecentrum.

Metalensnijblad
Nylondraad-snijkop
Nylondraad (snijdraad)

Kunststof snijblad
Originele Makita accu's en acculaders

OPMERKING: Sommige items op de lijst+kunnen zich inbegrepen in de doos van het gereedschap als standardtoebehoren. Deze+kunnen van land tot land verzschillen.

ESPECIFICACIONES

Modelo: DUR190U DUR190L DUR191U DUR191L
Tipo de mango Manillar Mango circular Manillar Mango circular
Velocidad sinarga 3:6.000 min		-12:5.100 min-11:3.500 min-1
Longitud total(sin做到 de corte)		1.775 mm
Diámetro del cordón de nylon 2,0 - 2,4 mm
Implemento de corte aplicable ydiámetro del corte	Disco de 3 dientes(P/N 191J34-5)	230 mm
	Disco de 4 dientes(P/N 729025-2)	230 mm
	Cabezal de corte de nylon(P/N 126674-0)	300 mm
	Cuchilla de plástico(P/N 126642-3)	230 mm
Tensión nominal CC 18 V
Peso neto 3,1 - 3,4 kg 2,9 - 3,2 kg 3,4 - 3,7 kg 3,2 - 3,5 kg
