MANUALE UTENTE DUR191UZX3 MAKITA

Modello: DUR190U DUR190L DUR191U DUR191L

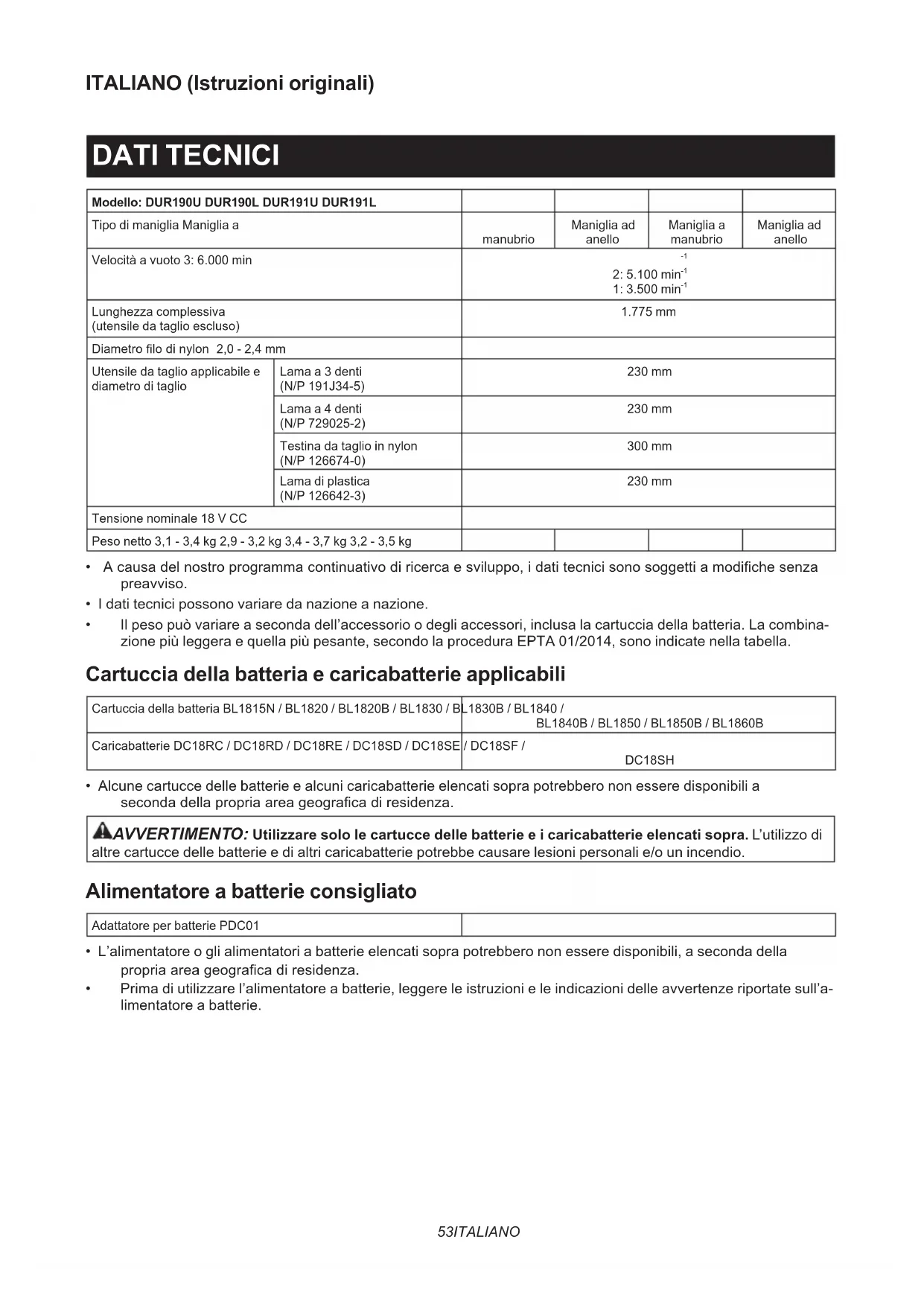

Tipo di maniglia Maniglia a		manubrio	Maniglia ad anello	Maniglia a manubrio	Maniglia ad anello
Velocità a vuoto 3: 6.000 min		-12: 5.100 min-11: 3.500 min-1
Lunghezza complessiva(utensile da taglio escluso)		1.775 mm
Diametro filo di nylon 2,0 - 2,4 mm
Utensile da taglio applicabile e diametro di taglio	Lama a 3 denti(N/P 191J34-5)	230 mm
	Lama a 4 denti(N/P 729025-2)	230 mm
	Testina da taglio in nylon(N/P 126674-0)	300 mm
	Lama di plastica(N/P 126642-3)	230 mm
Tensione nominale 18 V CC
Peso netto 3,1 - 3,4 kg 2,9 - 3,2 kg 3,4 - 3,7 kg 3,2 - 3,5 kg

• A causa del nostro programma continuativo di ricerca e sviluppo, i dati tecnici sono soggetti a modifiche alla preavviso.
• I dati tecnici possono variare da nazione a nazione.
  Il peso più variate a seconda dell'accessorio o degli accessori, inclua la cartuccia della batteria. La combina-zione più leggera e quella più pesante, secondo la procedura EPTA 01/2014, sono indicate nella tabella.

Cartuccia della batteria e caricabatterie applicabili

Cartuccia della batteria BL1815N / BL1820 / BL1820B / BL1830 / BL1830B / BL1840 / BL1840B / BL1850 / BL1850B / BL1860B
Caricabatterie DC18RC / DC18RD / DC18RE / DC18SD / DC18SE	/ DC18SF / DC18SH

• Alcune cartucce delle batterie e alcuni caricabatterie elencati sopra potrebbero non essere disponibili a seconda della propria area geografica di residenza.

AVERTIMENO: Utilizzare solo le cartucce delle batterie e i caricabatterie elencati sopra. L'utilizzo di le cartucce delle batterie e di altri caricabatterie potrebbe causare lesioni personali e/o un incendio.

Alimentatore a batterie consigliato

• L'alimentatore o gli alimentatori a batterie elencati sopra potrebbero non essere disponibili, a seconda della propria area geografica di residenza.
• Prima di utilizzare l'alimentatore a batterie, leggere le istruzioni e leindicazioni delle avventenze riportate sull'alimentatore a batterie.

Rumorosita

Modello DUR190U
Modello DUR190L

Utensile da taglio Livello di pressione	sonora (LpA) dB(A)		Livello di potenza sonora (LwA) dB(A)		Standard applicabile
	LpA dB(A)	Incertezza (K) dB(A)	LwA dB(A)	Incertezza (K) dB(A)
Lama a 4 denti 77,0 3,9 91,6 2,4					ISO22868 (ISO11806-1)
Testina da taglio in nylon 74,0 1,9 87,1 0,9					ISO22868 (ISO11806-1)/EN50636-2-91
Lama di plastica 75,6 1,3 85,9 2,1					ISO22868 (ISO11806-1)/EN50636-2-91

Utensile da taglio Livello di pressione	sonora (LpA) dB(A)		Livello di potenza sonora (LwA) dB(A)		Standard applicabile
	LpA dB(A)	Incertezza (K) dB(A)	LwA dB(A)	Incertezza (K) dB(A)
Lama a 4 denti 77,0 3,9 91,6 2,4					ISO22868 (ISO11806-1)
Testina da taglio in nylon 74,0 1,9 87,1 0,9					ISO22868 (ISO11806-1)/ EN50636-2-91
Lama di plastica 75,6 1,3 85,9 2,1					ISO22868 (ISO11806-1)/ EN50636-2-91

Modello DUR191U
Modello DUR191L

Utensile da taglio Livello di pressione	sonora \( \left( {\mathrm{L}}_{\mathrm{{pA}}}\right) \mathrm{{dB}}\left( \mathrm{A}\right) \)		Livello di potenza sonora \( \left( {\mathrm{L}}_{\mathrm{{WA}}}\right) \mathrm{{dB}}\left( \mathrm{A}\right) \)		Standard applicabile
	\( {\mathrm{L}}_{\mathrm{{pA}}} \) dB(A)	Incertezza (K) dB(A)	\( {\mathrm{L}}_{\mathrm{{WA}}} \) dB(A)	Incertezza (K) dB(A)
Lama a 4 denti 77,0 3,9 91,6 2,4					ISO22868 (ISO11806-1)
Testina da taglio in nylon 74,0 1,9 87,1 0,9					ISO22868 (ISO11806-1)/ EN50636-2-91
Lama di plastica 75,6 1,3 85,9 2,1					ISO22868 (ISO11806-1)/ EN50636-2-91

Utensile da taglio Livello di pressione	sonora (LpA) dB(A)		Livello di potenza sonora (LwA) dB(A)		Standard applicabile
	LpA dB(A)	Incertezza (K) dB(A)	LwA dB(A)	Incertezza (K) dB(A)
Lama a 4 denti 77,0 3,9 91,6 2,4					ISO22868 (ISO11806-1)
Testina da taglio in nylon 74,0 1,9 87,1 0,9					ISO22868 (ISO11806-1)/ EN50636-2-91
Lama di plastica 75,6 1,3 85,9 2,1					ISO22868 (ISO11806-1)/ EN50636-2-91

• Anche se il livello di pressione sonora indicate sopra è di 80 dB (A) o inferiore, il livello acustico in condizioni di lavoro potrebbe superare gli 80 dB (A). Indossare protezioni acustiche.
  NOTA: Il valore o i valori dichiarati delle emissioni di rumori sono stati misurati in conformità a un tipo standard di verifica, e possono essere utilizzati per confrontare un utensile con un'alto.
  NOTA: Il valore o i valori dichiarati delle emissioni di rumori possono venire utilizzati anche per una valutazione preliminare dell'esposizione.

AVVERTIMENTO: Indossare protezioni per le orecchie.
AAVVERTIMENO: L'emissione di rumori durante l'utilizzo effettivo dell'utensile elettrico cui variete rispetto al valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l'utensile e specialmente a seconda di che tipo di pezzo venga lavorato.
AVERTIMENO: Accertarsi di identificare misure di sicurezza per la protezione dell'operatore che siano basate su una stima dell'esposizione nelle condizioni effettive di utilizzo (tenendo conta di tutte le parti del ciclo operativo, ad esempio del numero di spegnimenti dell'utensile e di quando giri a vuoto,或者其他 tempo di attivazione).

Vibrazioni

Modello DUR190U
Modello DUR190L

Utensile da taglio Mano sinistra Mano destra Standard					applicabile
			ah,w(m/s2)	Incertezza K (m/s2)		ah,w(m/s2)	Incertezza K (m/s2)
Lama a 4 denti	≤ 2,5	1,5	≤ 2,5	1,5	ISO22867 (ISO11806-1)
Testina da taglio in nylon	≤ 2,5	1,5	≤ 2,5	1,5	ISO22867 (ISO11806-1)
Lama di plastica	≤ 2,5	1,5	≤ 2,5	1,5	ISO22867 (ISO11806-1)

Modello DUR191U

Utensile da taglio Mano sinistra Mano destra	tra Standard				applicabile
	\( a_{h,w} \left( m/s^{2} \right) \)	Incertezza K(m/s2)	\( a_{h,w} \left( m/s^{2} \right) \)	Incertezza K(m/s2)
Lama a 4 denti	≤ 2,5	1,5	≤ 2,5	1,5	ISO22867(ISO11806-1)
Testina da taglio in nylon	≤ 2,5	1,5	≤ 2,5	1,5	ISO22867(ISO11806-1)
Lama di plastica	≤ 2,5	1,5	≤ 2,5	1,5	ISO22867(ISO11806-1)

Utensile da taglio Mano sinistra Mano destra Standard					applicabile
			ah,w(m/s2)	Incertezza K(m/s2)		ah,w(m/s2)	Incertezza K(m/s2)
Lama a 4 denti	≤ 2,5	1,5	≤ 2,5	1,5	ISO22867(ISO11806-1)
Testina da taglio in nylon	≤ 2,5	1,5	≤ 2,5	1,5	ISO22867(ISO11806-1)
Lama di plastica	≤ 2,5	1,5	≤ 2,5	1,5	ISO22867(ISO11806-1)

Modello DUR191L

Utensile da taglio Mano sinistra Mano destra Standard					applicabile
			ah,w(m/s2)	Incertezza K (m/s2)		ah,w(m/s2)	Incertezza K (m/s2)
Lama a 4 denti	≤ 2,5	1,5	≤ 2,5	1,5	ISO22867 (ISO11806-1)
Testina da taglio in nylon	≤ 2,5	1,5	≤ 2,5	1,5	ISO22867 (ISO11806-1)
Lama di plastica	≤ 2,5	1,5	≤ 2,5	1,5	ISO22867 (ISO11806-1)

NOTA: Il valore o i valori complessivi delle vibrazioni dichiarati sono stati misurati in conformità a un tipo standard di verifica, e possono essere utilizzati per confrontare un utensile con un'alto.

NOTA: Il valore o i valori complessivi delle vibrazioni dichiarati possono venire utilizzati anche per una valutazione preliminare dell'esposizione.

AVVERTIMENTO: L'émissione delle vibrazioni durante l'utilizzo effettivo dell'utensile elettrico può variarere rispetto al valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l'utensile, specialmente a seconda di che tipo di pezzo venga lavorato.
AVERTIMENO: Accertarsi di identificare misure di sicurezza per la protezione dell'operatore che siano basate su una stima dell'esposizione nelle condizioni effettive di utilizzo (tenendoconto di tutte le parti del ciclo operativo, ad esempio del numero di spegnimenti dell'utensile e di quando giri a vuoto, al tempo di attivazione).

Simboli

La figura seguente对我ra i symboli utilizzati per l'apparecchio. Accertarsi di comprendere il loro significato prima dell'uso.

Adottare cura e attenzione particolari.

Leggere il manuale d'uso.

Mantenere una distanza di almeno 15m

Pericolo; fare attenzione agli oggetti scagliati.

Attenzione: contraccolpo

Indossare un elmetto, occhialoni protettivie protezioni acustiche.

Indossare guanti protettivi.

Indossare stivali robusti con suoile antiscivolo. Si consiglia l'utilizzo di stivali antinfortunistic con pontale in acciaio.

Non esporre all'umidità.

Ni-MH

Li-ion

Solo per le nazioni UE

Non smaltire apparecchiature elettriche o batterie insieme ai rifiuti domestici! In osservanza delle direttive europee sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), e su batterie ed accumulatori e sui rifiuti di batterie ed accumulatori, e sulla relativa implementazione in conformità alle norme nazionali, le apparecchiature elettriche e le batterie che hanno raggiunto la fine della loro vita utile devono essere sottomposte a raccolta differenziata e conferite a una struttura di riciclaggio ecocompatibile.

Dichiarazione di conformità CE

Solo per i paesi europei

La dichiarazione di conformità CE è inclusa nell'Allegato A al presente manuale di istruzioni.

AVVERTENZE DI SICUREZZA

Avvertenze generali relative alla sicurezza dell'utensile elettrico

AVVERTIMENTO: Leggere tutte le avventenze di sicurezza, le istruzioni, le illustrazioni e i dati tecnici forniti con il presente utensile elettrico. La mancata osservanza di tutte le istruzioni elencate di seguito potrebbe risultare in scosse elettriche, incendi e/o gravi lesioni personali.

Conservare tutte le avventenze e le istruzioni come riferimento futuro.

Il termine "utensile elettrico" nelle avventenze si riferisce sua all'utensile elettrico (cablato) nel funzionamento alimentato da rete elettrica che all'utensile elettrico (a batteria) nel funzionamento alimentato a batteria.

Istruzioni di sicurezza importanti per l'utensile

AVVERTIMENTO: Leggere tutte le avventenze relative alla sicurezza e tutte le istruzioni. La mancata osservanza delle avventenze e delle istruzioni cui risultare in scosse elettriche, incendi e/o gravi lesioni personali.

Conservare tutte le avventenze e le istruzioni come riferimento futuro.

Utilizzo previsto

1. Questo utensile è destinato al taglio di erba, erbace, cespugli e sottobosco. Non va utilizzato per altri scopi di alcun genere, ad esempio il taglio di bordi o la potatura di siepi, in quanto questo potrebbe causare lesioni personali.

Istruzioni generali

1. Non consentire mai l'utilizzo dell'utensile a persona che non abbiano familiarità con le presenti istruzioni, a persona (inclusi i bambini) dalle capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e preparazione. I bambini devono essere tenuti sotto controlo per assicurare che non giochino con l'utensile.
2. Prima di avviare l'utensile, leggere il presente manuale d'uso per familiarizzato con l'utilizzo dell'utensile.

3. Non prestare l'utensile a persona dotate di esperezza o nozioni insufficienti relative all'utilizzo dei decespugliatori e dei decespugliatori a filo.

4. Quando si intende prestare l'utensile, allegarvi sempre il presente manuale d'uso.

5. Maneggiare l'utensile con la massima cura e attenzione.
6. Non utilizzato mai l'utensile dopo aver fatto uso di alcool o droghe, o in condizioni fisiche di stanchezza o malattia.
7. Non tentare mai di modificare l'utensile.
8. Attenersi alle normative relative all'uso dei decespugliatori e dei decespugliatori a filo nella propria nazione.

Attrezzatura di protezione personale

Fig.1

1. Indossare un casco di sicurezza, occhialoni protettivi e guanti protettivi per proteggersi da detriti volanti oppure oggetti che cadano.
2. Indossare protezioni per l'udito, ad esempio cuffie antirumore, per prevenire perdite dell'udito.
3. Indossare indumenti e calzature appropriati per un utilizzo sicuro, ad esempio una tutada lavoro e scarpe robuste e antiscivolo. Non indossare indumenti troppo larghi o gioielli. Indumenti troppo larghi, gioielli o capelli lunghi possono restare impigliati nelle parti in movimento.
4. Quando si intende toccare la lama da taglio, indossare guanti protettivi. Le lame da taglio possono tagliare gravamente le mani nude.

Sicurezza dell'area di lavoro

1. Utilizzare l'utensile esclusivamente in condizioni di buona visibilità e molto luce diurna. Non utilizzare l'utensile al buio o nella nebbia.
2. Non utilizzare l'utensile in atmossere esplo-sive, ad esempio in presenza di liquidi, gas o polveri infiammabili. L'utensile genera scintille che potrebbero incendiare le polveri o i fumi.
3. Durante l'uso, non stare mai in piedi su superfici instabili o scivolose o su pendii ripidi. Durante la stagione fredda, fare attenzione al ghiaccio e alla neve e assicurare sempre un saldo equilibrio sui piedi.
4. Durante l'uso, tenere astanti o animali a una distanza di almeno 15m dall'utensile. Arrestare l'utensile non appena si avvicina qualcuno.
5. Nonutilizzare mai l'utensilebrate delle persone, specialementebambini,o degli animali sono nelle vicinanze.
6. Prima dell'uso, esaminare l'eventuale presenza nell'area di lavoro di pietre o altri oggetti solidi. Questi oggetti possono essere scagliati o causare un contraccolpo pericoloso e risultare in gravi lesioni personali e/o danni alle cose.
7. AAVERTENZA: L'uso di quello prodotto cui creare polveri contententi sostane chimiche, che potrebbero causare malattie respiratori e di altri genere. Alcuni esempi di tali sostane chimiche sono i composti che si trovano nei pesticidi, negli insetticidi, nei fertilizzanti e negli erbicidi. Il rischio per l'utente derivante dall'esposizione a queste sostane varia a seconda della frequenza di quello tipo di lavoro. Per ridurre l'esposizione a tali sostane chimiche, lavorare in un'area ben ventilata e utilizzato attrezzature di sicurezza certificate, ad esempio maschere antipolvere progettate specialmente per il filtraggio dei particolati microscopici.

Sicurezza elettrica e della batteria

1. Non esporre l'utensile alla pioggia o a condizioni di bagnato. La penetrazione di acqua nell'utensile incrementa il rischio di scosse elettriche.
2. Non utilizzato l'utensile qualora l'interruttore non consenta di accenderlo e spegnerlo. Qualsiasi utensile che non possa essere controllato mediante l'interruttore è pericoloso e delve essere riparato.
3. Evitare l'avvio accidentale. Accertarsi che l'interruttore sia nella posizione di spegnimento prima di inserire una cartuccia della batteria e di sollevare o trasportare l'utensile. Il trasporto dell'utensile con il dito appoggiato sull'interruttore o il collegamento all'alimentazione elettrica di un utensile con l'interruttore di accensione attivato favoriscono gli incidenti.
4. Non smaltire le batterie nel fuoco. Lacella potrebbe esplodere. Controllare le normative locali per eventuali istruzioni speciali relative allo smaltimento.
5. Non aprire né fare a pezioni le batterie. L'electrolita rilasciato è corrosivo, e potrebbe causare danni agli occhi o alla pelle. Inoltre, potrebbe essere tossico, se inghiottito.
6. Non caricare la batteria sotto la pioggia o in condizioni di bagnato.

Messa in funzione

1. Prima di montare o regolare l'utensile, rimuovere la cartuccia della batteria.
2. Prima di maneggiare la lama da taglio, indossare guanti protettivi.
3. Prima di installare la cartuccia della batteria, ispezionare l'utensile alla ricerca di eventuali danni, viti/dadi allentati o montaggio errato. Affilare una lama da taglio smussata. Qualora la lama da taglio sia piegata o danneggiata, sostituirla. Verificare che tutte le leve e gli interrupttori di controllo funzionino agevolmente. Pulire e asciugare le maniglie.
4. Non tentare mai di accendere l'utensile quale sia danneggiato o non sia stato completamente assemblato. In caso contrario, si potrebbero causare gravi lesioni personali.
5. Regolare la tracolla e l'impugnatura per adattarle alla taglia del corpo dell'opereatore.
6. Quando si inserisce una cartuccia della batteria, tenere l'accessorio da taglio lontano dal proprio corpo e da altri oggetti, incluso il suolo. L'accessorio potrebbe ruotare durante l'avvio, e potrebbe causare lesioni personali o danni all'utensile e/o alle cose.
7. Prima di accendere l'utensile, rimuovere qualsiasi chiave di regolazione, brugola o coprilama. Un accessorio lasciato agganciato a una parte rotante dell'utensile potrebbe risultare in lesioni personali.
8. Sull'utensile da taglio deve essere installata la protezione. Non far funzionare mai l'utensile con protezioni danneggiate o alla aver installato le protezioni.
9. Accertarsi che non siano presenti cavi elettrici, tubi dell'acqua, tubi del gas, eosi via, che potrebbero costituire un pericolo qualora venissero danneggiati dall'utilizzo dell'utensile.

Funzionamento

1. In caso di emergenza, spegnere immediamente l'utensile.
2. Qualora si avvertano condizioni anomale (ad esempio rumori o vibrazioni) durante l'uso, spegnere l'utensile e rimuovere la cartuccia della batteria. Non utilizzare l'utensile fino all'idenitificazione e alla risoluzione della causa.
3. L'accessorio da taglio continua a girare per un breve periodo di tempo, dopo lo spegnimento dell'utensile. Non affrettare il contatto con l'accessorio da taglio.
4. Durante l'uso,utilizzare la tracolla.Mantenere l'utensile saldamente sul proprio lato destro.
5. Non allungarsi eccessivamente. Mantenere sempre saldamente la posizione e l'equilibrio sui piedi. Fare attenzione a ostacoli nascosti, quali ceppi d'albero, radici e fossi, per evitare di inciampare.
6. Accertarsi sempre di mantenere i piedi appoggiati saldamente sui pendii.
7. Camminare, non correre mai.
8. Per evitare la perdita di controllo, non lavorare mai su una Scala a pioli o su un albero.
9. Qualora l'utensile subisca un forte impatto o unaforte caduta,controllarne le condizioni prima di continuare il lavoro.Controllare I'eventuale presenza di malfunzionamenti nei controlli e nei dispositivi di sicurezza.In caso di eventuali danni o dubbi,rivolgersi a un nostro centro di assistenza autorizzato per I'ispezione e le riparazioni.
10. Fare delle pause per evitare la perdita di controllo causata dall'affaticamento. Si consiglia di fare una pausa di lunghezza compresa tra 10 e 20 minuti agli ora.
11. Quando si lascia l'utensile,anche se per un breve periodo di tempo, rimuovere sempre la cartuccia della batteria.L'utensile lasciato incustodito con la cartuccia della batteria installata potrebbe venire utilizzato da personne non autorizzate e causare un grave incidente.
12. Qualora erba o rami restino impigliati tra l'accessorio da taglio e la protezione, spegnere sempre l'utensile e rimuovere la cartuccia della batteria, prima di effettuare la pulizia. In caso contrario, l'accessorio da taglio potrebbe girare accidentallymente e causare gravi lesioni personali.
13. Non toccare mai parti mobili pericolose prima che queste ultime si siano arrestate completamente e la cartuccia della batteria sia stata rimossa.
14. Qualora l'accessorio da taglio colpiscà delle piètre o altri oggetti duri, spagnere immediatamente l'utensile. Quindi, rimuovere la cartuccia della batteria e ispezionare l'accessorio da taglio.

15. Controllare spesso l'eventuale presenza di spaccature o danneggiamenti dell'accessorio da taglio durante l'uso. Prima dell'ispezione, rimuovere la cartuccia della batteria e attendere l'arresto completo dell'accessorio da taglio. Sostituire immediatamente un accessorio da taglio danneggiato,anche solo in presenza di spaccature superficiali.

16. Non tagliare mai al di sopra dell'altezza della vita.

17. Prima di iniziare l'operazione di taglio, attendere che l'accessorio da taglio abbia raggiunto una velocità costante dopo l'accensione dell'utensile.
18. Quando si utilizes una lama da taglio, far ruotare l'utensile in modo uniforme a semicerchio da destra versuso sinistra, come se si utilizesse una falce.
19. Mantenere l'utensile solo mediante le superfici di impugnatura isolate, poiché la lama da taglio potrebbe entrare in contatto con cablaggi nascosti. Lame da taglio che entrino in contatto con un filo elettrico sotto tensione potrebberoMETTEROTTO TENSIONE le parti metalliche espostede dell'utensile elettrico e trasmettere una scossa elettrica all'operatore.
20. Non avviare l'utensile quando l'utensile da taglio è impigliato in erba tagliata.
21. Prima di avviare l'utensile, accertarsi che l'utensile da taglio non stia toccando il suolo e altri oggetti, ad esempio un albero.
22. Durante il funzionamento, Maintainere sempre l'utensile con entrambe le mani. Non mantenere mai utensile con una sola mano durante l'uso.
23. Non utilizzato l'utensile in condizioni meteo avverse o qualora sussista il rischio di fulmini.

Utensili da taglio

1. Non utilizzato un utensile da taglio che non sia consigliato da moi.
2. Utilizzare un accessorio da taglio idoneo al lavoro in corso.

Le testine da taglio in nylon (testine per decespugliatore a filo) e le lame di plastica sono idonee per tosare l'erba dei prati.
Le lame da taglio sono idonee per tagliare erbace, erbe alte, cespugli, arbusti, sotto-bosco, boschetto e simili.
Non utilizzato mai altre lame, tra cui catene rotanti a elementi multipli in metallo e lame a flagelli. In caso contrario, si potrebbero causare gravi lesioni personali.

1. Utilizzare solo un utensile da taglio che sia contrassegnato con una velocità pari o superiore a quella contrassegnata sull'utensile.
2. Tenere sempre le mani, il viso e gli indumenti lontani dall'utensile da taglio, quando quest'ultimo sta ruotando. In caso contrario, si potrebbero causare lesioni personali.
3. Utilizzato sempre la protezione per l'accessorio da taglio idonea per l'accessorio da taglio utilizzato.
4. Quando si intende utilizzato lame da taglio, evitare i contraccolpi ed essere sempre pronti a un contraccolpo occidentale. Vedere la sezione relativa al contraccolpo.
5. Quando il decespugliatore non è in uso, applicare il coprilama sulla lama. Rimuovere il coprilama prima dell'uso.

Contraccolpo (spinta della lama)

1. Il contraccolpo (spinta della lama) è una reazione improvvisa a una lama da taglio che resti inceppata o bloccata. Quando si verifica questo fenomeno, l'utensile viene scagliato di lato o verso l'opereatore con forza elevata, e ciò potrebbe causare gravi lesioni personali.
2. Il contraccolpo si verifica, in particolare, quando si applica il segmento della lama compreso tra ore 12 e ore 2 su oggetti solidi, cespugli e alberelli con un diametro di 3 cm o superiore.

Fig.2

1. Per evitare il contraccolpo:

2. Applicare il segmento compreso tra ore 8 e ore 11.

3. Non applicare mai il segmento compreso tra ore 12 e ore 2.
4. Non applicare mai il segmento compreso tra ore 11 e ore 12 e quello compreso tra ore 2 e ore 5, a meno che l'operatore sia ben addestrato ed esperto e lo faccia a proprio rischio.
5. Non utilizzato mai le lame da taglio in prossimità di oggetti solidi, quali recinzioni, pareti, tronchi d'albero e pietre.
6. Non utilizzare mai le lame da taglio verticalmente, per operazioni quali la bordatura e la rifilatura di siepi.

Fig.3

Vibrazioni

1. Le persone che soffrono di cattiva circolazione e che siano esposte a vibrazioni eccessive potrebbero essere soggette a lesions ai vasi sanguigni o alsystemaNervoso. Le vibrazioni possono causare il verificarsi dei seguenti sintomi alle dita, alle manie e ai polsi: Sensazioni di "addormentamento" (intorpidimento), formicolii, dolori, fitte, alterazione del colore della pelle o della pelle stessa. Qualora si verificchi un qualsiasi sintomtra quosti, consultare un medico.
2. Per ridurre il rischio della cosiddetta "sindrome del dito bianco", tenere calde le mani durante l'uso e mantenere in buone condizioni l'utensile e gli accessori.

Trasporto

1. Prima di trasportare l'utensile, spegnerlo e rimuovere la cartuccia della batteria. Montare il coprilama sulla lama da taglio.
2. Quando si intende trasportare l'utensile, trasportarlo in posizione orizzontale mantenendolo per l'albero.
3. Quando si intende trasportare l'utensile in un veicolo, fissarlo correttamente per evitare che si rovesci. In caso contrario, potrebbe verificarsi il danneggiamento dell'utensile e di altri bagagli.

Manutenzione

1. Far sottoporre a manutenzione l'utensile dal nostro centro di assistenza autorizzato, utilizzando sempre pezioni di ricambio originali. Riparazioni errate e manutenzione inadequata possono ridurre la vita utile dell'utensile e incrementare il rischio di incidenti.
2. Prima di effettuare qualiasi intervento di manutenzione o di riparazione, o prima di pulire l'utensile, spegnere sempre quest's ultimo e rimuovere la cartuccia della batteria.
3. Indossare sempre guanti protettivi quando si intende maneggiare la lama da taglio.
4. Rimuovere sempre polvere e sporco dall'ultensile. Non utilizzare mai benzina per motori o per smacchiare, diluenti, alcohol o sostanze similii a tale scopo. In caso contrario, si potrebbero causare scolorimento, deformazione o spaccature dei componenti in plastica.
5. Dopo ciascun utilizzato, serrare tutte le viti e i dadi.
6. Non tentare alcun intervento di manutenzione o riparazione non descripto nel presente manuale d'uso. Rivolgersi al nostro centro di assistenza autorizzato per tale tipo di lavoro.
7. Utilizzare sempre esclusivamente i nostri pezioni di ricambio e accessori originali. L'utilizzo di pezioni o accessori forniti da terre parti potrebber risultare in rottura dell'utensile, danni alle cose e/o gravi leSIONi personali.
8. Richiedere a un nostro centro di assistenza autorizzato di ispezionare e sottomorre a manutenzione l'utensile a intervalli regolari.
9. Mantenere sempre l'utensile in buone condizioni operative. Una manutenzione scadente cui risultare in prestazioni inferiori e ridurre la vita utile dell'utensile.

Conservazione

1. Prima di riporre l'utensile, effettuire la pulizia e la manutenzione complete. Rimuoverre la cartuccia della batteria. Montare il coprilama sulla lama da taglio.
2. Riporre l'utensile in un'ubicazione asciutta e in posizione elevata, o chiusa a chiave, fuori alla portata dei bambini.
3. Non appoggiare l'utensile contro qualcosa, ad esempio una parete. In caso contrario, potrebber cadere improvisamente e causare lesioni personali.

Primo socorro

1. Tenere sempre a portata di mano un kit di pronto socorro. Sostituire immediatamente qualsiasi oggetto prelevato dal kit di pronto socorro.
2. Quando si intende chiedere aiuto, fornire le informazioni seguenti:

Luogo dell'incidente
Cosa è accaduto
-Numero delle persone ferite
Natura delle lesioni personali
- Il proprio nome

Istruzioni di sicurezza importanti per la cartuccia della batteria

1. Prima di utilizzato la cartuccia della batteria, leggere tutte le istruzioni e le avvertenze riportate (1) sul caricabatteria, (2) sulla batteria e (3) sul prodotto che utilizza la batteria.
2. Non smontare la cartuccia della batteria.
3. Qualora il tempo di utilizzo si riducaccessivamente, interrompere immediatamente l'utilizzo dell'utensile. In caso contrario, si cui incorrere nel rischio di surriscaldamento, possibili uszioni e persino un'esplosione.
4. Qualora l'elettrolita entri in contatto con gli occhi, sciacquarli con acqua pulita e richiedere immediatamente assistenza medica. Questa eventualità cui risultare nella perdita della vista.
5. Non cortocircuitare la cartuccia della batteria:

(1) Non toccare i terminali con alcun materiale conduttivo.
(2) Evitare di conservare la cartuccia della batteria in un contentatore insieme ad altri oggetti metallici quali chiodi, monete, e sono via.
(3) Non esporre la cartuccia della batteria all'acqua o alla pioggia. Un cortocircuito della batteria può causare un grande flusso di corrente, un surriscaldamento, possibili uszioni e persino un guasto.

1. Non conservare l'utensile e la cartuccia della batteria in ubicazioni in cui la temperatura possa raggiungere o superare i 50^ .
2. Non incinerire la cartuccia della batteriaanche qualora sia gravamente danneggiata o completamente esaurita. La cartuccia della batteria cui esplodere se a contatto con il fuoco.
3. Fare attenuation a non far cadere e a non colpire la batteria.
4. Nonutilizzareunabatterydanneggiata.
5. Le batterie aioni di litio contente sono soggetti ai requisiti del regolamento sul trasporto di merci pericolose (Dangerous Goods Legislation). Per trasporti commerciali, ad esempio da parte di terzi o spedizioniieri, è necessario osservare dei requisiti speciali sull'imballaggio e sull'etichetta.

Per la preparazione dell'articolo da spedire, è richiesta la consulenza di un esperto in materiali pericolosi. Attenersianche alle normative nazionali, che potrebbero essere più dettagliate.

Nastrare o coprire i contatti aperti e imballare la batteria in modo tale che non si possa muovere liberamente all'interno dell'imballaggio.

1. Quando si intende smaltire la cartuccia della batteria, rimuoverla dall'utensile e smaltirla in un luogo sicuro. Attenersi alle normative locali relative allo smaltimento della batteria.
2. Utilizzare le batterie esclusivamente con i prodotti specificati da Makita. L'installazione delle batterie in prodotti non compatibili potrebbe risultare in incendi, calore eccessivo, esplosioni o perdite di liquido elettrolitico.
3. Se l'utensile non viene utilizzato per un periodo di tempo prolongato, la batteria deve essere rimossa dall'utensile.

CONSERVARE LE PRESENTI ISTRUZIONI.

ATTENZIONE: Utilizzato solo batterie originali Makita. L'utilizzo di batterie Makita non originali, o di batterie che siano state alterate, potrebbe risultare nella scoppio della batteria, causando incendi, lesioni personali e danni. Inoltre, ciò potrebbe invalidare la garanzia Makita per l'utensile e il caricabatterie Makita.

Suggerimenti per preservare la durata massima della batteria

1. Caricare la cartuccia della batteria prima che si scarichi Completely. Smettere sempre di utilizzare l'utensile e caricare la cartuccia della batteria quando si nota che la potenza dell'utensile è diminuita.
2. Non ricaricare mai una cartuccia della batteria completeness carica. La sovraccarica riduce la vita utile della batteria.
3. Caricare la cartuccia della batteria a una temperatura ambiente compresa tra 10^ e 40^ . Lasciar raffreddare una cartuccia della batteria prima di caricarla.
4. Caricare la cartuccia della batteria se non la si è utilizzata per un periodo di tempo prolongato (più di sei mesi).

DESCRIZIONE DELLE PARTI

Fig.4

1 Indicatore di velocità 2 Indicatore ADT (ADT = Automatic Torque Drive Technology (tecologia di trazione a Coppia automatica))				3 Indicatore luminoso di avvertimento		4 Pulsante di accensione principale
5	Pulsante di inversionione	6	Cartuccia della batteria	7	Leva di sblocco	8	Interruttore a grilletto
9	Anello di aggancio	10	Maniglia	11	Barriere (specifica in base alla nazione)	12	Protezione
13	Leva di blocco (solo per i modelli DUR191U e DUR191L)	14	Opertura giunto (solo per i modelli DUR191U e DUR191L)	15	Cappuccio (solo per i modelli DUR191U e DUR191L)	16	Tracolla

DESCRIZIONE DELLE FUNZIONI

AVVERTimento: Accertarsi sempre che l'utensile sia spento e che la cartuccia della batteria sia rimossa, prima di regolare o controllare il funzionamento dell'utensile. Il mancato spegnimento e la mancata rimozione della cartuccia della batteria potrebbero risultare in gravi lesioni personali dovute all'avvio accidentale.

Installazione o rimozione della cartuccia della batteria

ATTENZIONE: Spagnere sempre l'utensile prima di installare o rimuovere la cartuccia della batteria.
ATTENZIONE: Mantenere saldamente lo strumento e la batteria quando si intende installare o rimuovere la cartuccia della batteria. Qualora non si mantengano saldamente lo strumento e la cartuccia della batteria, questi ultimi potrebbero scivolare dalle mani, con la possibilità di causare un danneggiamento dello strumento e della cartuccia della batteria, nonché una lesione personale.

Fig.5: 1. Indicatore grosso 2. Pulsante 3. Cartuccia della batteria

Per rimuovere la cartuccia della batteria, farla scorrere via dall'utensile nelle si fa scorrere allo stesso tempo il pulsante sulla parte anteriore della cartuccia.

Per installare la cartuccia della batteria, allineare l'appendice della batteria con la scanalatura nell'alloggiamento e farla scivolare in sede. Inserirla completamente fino al suo blocco in sede con un leggero scatto. Se è possibile vedere l'indicatore rosso sul dato superiore del pulsante, la batteria non è bloccata completamente.

ATTENZIONE: Installare sempre fino in fondo la cartuccia della batteria, fino a quando I'indicatore rosso non è più visible. In caso contrario, la batteria potrebbe cadere accidentallymente dall'uten-sile, causando lesioni personali all'operaatore o a chi gli è vicino.
ATTENZIONE: Non installare forzamenti la cartuccia della batteria. Qualora la batteria non si insertisce scorrendo agevolmente, vuol dire che non viene insertita correttamente.

Sistema di protezione strumento/ batteria

L'utensile è dotato di un sistema di protezione utensile/ batteria. Questoistema interrompe automaticamente l'alimentazione al motore per prolungare la vita utile dell'utensile e della batteria. L'utensile si arresta automaticamente durante il funzionamento, qualora venga a trovarsi in una delle condizioni seguenti:

Indicatore luminoso di avventamento Stato
Colore	Acceso	Lampeggiante
Rosso Sovraccarico
Rosso		Surriscaldamento
Rosso Sovrascarica

Protezione dal sovraccarico

Qualora l'utensile venga a trovarsi in una delle situazioni seguenti, l'utensile si arresta automaticamente e l'indicatore luminoso di averporto inizia a lampeggiare in rosso:

L'utensile è sovraccaricato da erbace impigliate o altri detriti.
— L'utensile da taglio è bloccato o è stato soggetti a un contraccolpo.
— Il pulsante di accensione principale viene attivato除去 si tiene premuto l'interruttore a grilletto. In questa situazione, rilasciare l'interruttore a grilletto e rimuovere le erbacce impigliate o i detriti, se necessario. Dopodiché, premere di nuovo l'interruttore a grilletto per riprendere l'utilizzo.

ATTENZIONE: Qualora sua necessario rimuovere le erbaceous impigliate nell'utensile o sblocare l'utensile da taglio bloccato, accertarsi di spegnere l'utensile prima di iniziare.

Protezione dal surriscaldamento per l'utensile o la batteria

Qualora l'utensile o la cartuccia della batteria siano surriscaldati, l'utensile si arresta automaticamente. Quando l'utensile o la cartuccia della batteria sono surriscaldati, l'indicatore di velocità e l'indicatore ADT si spengono e l'indicatore luminoso di averporto si illumina in rosso. Lasciar raffreddare l'utensile e/o la batteria, prima di riaccendere l'utensile.

Protezione dalla sovrascarica

Quando la carica della batteria diventa Bassa, l'utensile si arresta automaticamente. L'indicatore di velocità e l'indicatore ADT si spengono e l'indicatore luminoso di avvertimento inizia a lampeggiare in rosso. Qualora l'utensile non funzionianche quando si attivano gli interrupttori, rimuovere la cartuccia della batteria dall'utensile e caricarla.

Indicazione della carica residua della batteria

Solo per cartucce delle batterie dotate di indicatore

Fig.6: 1. Indicatori luminosi 2. Pulsante di controlo

Premere il pulsante di controllo sulla cartuccia della batteria per indicare la carica residua della batteria. Gli indicatori luminosi si illuminano per alcuni secondi.

Indicatori luminosi Carica			residua
Illuminato Spento	Lampeggiante
			Dal 75% al 100%
			Dal 50% al 75%
			Dal 25% al 50%
			Dallo 0% al 25%
			Caricare la batteria.
			La batteria potrebbe essersi guastata.

NOTA: A seconda delle condizioni d'uso e della temperature ambiente, l'indicazione potrebbe variate leggermente rispetto alla carica effettiva.

Interruttore di accensione principale

Per accendere l'utensile, toccare il pulsante di accensione principale. Per spegnere l'utensile, tenere premuto il pulsante di accensione principale fino a quando l'indicatore di velocità si spegne.

Fig.7: 1. Indicatore di velocità 2. Pulsante di accensione principale

NOTA: L'utensile si spelgne automaticamente, qualora venga lasciato inutilizzato per un determinato periodo di tempo.

Funzionamento dell'interruttore

AVVERTIMENTO: Prima di installare la cartuccia della batteria nell'utensile, accertarsi sempre che l'interruttore a grilletto funzioni correttamente e che torni sulla posizione "OFF" quando viene rilasciato. L'uso dell'utensile con un interrottore che non funzioni correttamente potrebbe causare la perdita del controllo e gravi lesioni personali.

ATTENZIONE: Non appoggiare mai il dito sull'interruttore durante il trasporto. In caso contrario, l'utensile si potrebbe avviare accidentalmente e causare lesioni personali.

Per evitare di premere accidentamente l'interruttore a grilletto, è fornita una leva di sblocco.
Per avviare l'utensile, afferrare la maniglia (la leva di sblocco viene sbloccata afferrandola con la mano), quando premere l'interruttore a grilletto. Per arrestare l'utensile, rilasciare l'interruttore a grilletto.

DUR190U e DUR191U

Fig.8: 1. Leva di sblocco 2. Interruttore a grilletto

DUR190Le DUR191L

Fig.9: 1. Leva di sblocco 2. Interruttore a grilletto

NOTA: L'utensile si spagne automaticamente dopo averlo lasciato per un determinato periodo di tempozza effettuare alcuna operazione.

Regolazione della velocità

É possibile selezionale la velocità dell'utensile toccando il pulsante di accensione principale. Ad agli tocco del pulsante di accensione principale, il livello di velocità cambia.

Fig.10: 1. Indicatore di velocità 2. Pulsante di accensione principale 3. Indicatore ADT

Indicatore di velocità	Modalità Velocità di rotazione
	ADT 3.500 -	6.000 min -1
3	Alta 6.000 m	-1
2
1
3	Media 5.100 min	-1
2
1
3	Bassa 3.500 min	-1
2
1

NOTA: Quando si imposta la funzione ADT (Automatic Torque Drive Technology, Tecnologia di trazione a coppiia automatica), l'indicatore ADT si accende e l'utensile funzione alla velocità di rotazione e alla coppiia ottimali in base alle condizioni dell'erba che si sta tagliando.

Pulsante di inversionione per la rimozione dei detriti

AVVERTIMENTO: Prima di rimuovere erbace o detriti impigliati che la funzione di rotazione inversa non è in grado di rimuovere, spegnere l'utensile e rimuovere la cartuccia della batteria. Il mancato spegnimento e la mancata rimozione della cartuccia della batteria potrebbero risultare in gravi lesioni personali dovute all'avvio accidentale.

Questo utensile dispone di un pulsante di inversionione per cambiare la direzione di rotazione. La sua funzione è esclusamente la rimozione di erbacce e detriti impigliati nell'utensile. Per invertire la rotazione, toccare il pulsante di inversionione e premere l'interruttore a grilletto quando siiene premuta la leva di sblocco, quando l'utensile da taglio è arrestato. Gli indicatori di velocità e l'indicatore ADT iniziano a lampeggiare, e l'utensile da taglio ruota in direzione inversa, quando si preme l'interruttore a grilletto. Per tornare alla rotazione normale, rilasciare il grilletto e attendere che l'utensile da taglio si arresti.

Fig.11: 1. Indicatore di velocità 2. Indicatore ADT 3. Pulsante di inversionione

NOTA: Durante la rotazione inversa, l'utensile funziona solo per un breve periodo di tempo, quando si arrresta automaticamente.

NOTA: Una volta che l'utensile si è arrestato, la rotazione torna alla direzione normale quando si riavvia l'utensile.

NOTA: Se si tocca il pulsante di inversionione nelle l'utensile da taglio sta ancora ruotando, l'utensile si arresta per predispondi alla rotazione inversa.

Freno elettrico

Questo utensile è dotato di un freno elettrico. Qualora l'utensile non riesca ripetutamente ad arrestarsi rapidamente dopo il rilascio dell'interruttore a grilletto, far sottomporre a riparazione l'utensile presso un nostro centro di assistenza.

ATTENZIONE: Questoistema di frenaggio non rappresenta un sostituto della protezione. Non utilizzato mai l'utensile perché la protezione.

Un utensile da taglio privo di protezione potrebberisultare in gravi lesioni personali.

MONTAGGIO

AVVERTIMENTO: Accertarsi sempre che l'utensile sia spento e che la cartuccia della batteria sia rimossa, prima di effettuare qualiasi altra operazione sull'utensile. Il mancato spegnimento e la mancata rimo-zione della cartuccia della batteria potrebbero risultare in gravi lesioni personali dovute all'avvio accidentale.

AVVERTimento: Non arrivare mai l'uten-sile se non è stato completamente assemblato.

L'utilizzo dell'utensile in uno stato di assemblaggio parziale potrebbe risultare in gravi lesioni personali dovute all'avvio accidentale.

Installazione della maniglia

Solo per i modelli DUR190U e DUR191U

1. Inserire l'albero della maniglia nell'impugnatura. Allineare il foro per la vite presente nell'impugnatura con quello presente nell'albero. Serrare saldamente la vite.

Fig.12: 1. Impugnatura 2. Vite 3. Maniglia

1. Posizione are la maniglia tra la morsa della maniglia e il supporto della maniglia. Regolare la maniglia su un'angolazione che consenta una posizione di lavoro comoda, quindi fissarla con bulloni a esagono incassato.

Fig.13: 1. Bullone a esagono incassato 2. Morsa della maniglia 3. Supporto della maniglia

Montaggio della barriere

Qualora la barriera sua inclusa nel modello utilizzato, montarla sulla maniglia utilizzando la vite presente sulla barriera.

Fig.14: 1. Barriera 2. Vite

ATTENZIONE: Dopo aver assemblato la barriera, non rimuoverla. La barriera funge da compo- nente di sicurezza, per evitare che l'utilizzatore entri in contatto accidentalmente con la lama da taglio.

Montaggio del tubo degli accessori

Solo per i modelli DUR191U e DUR191L

Montare il tubo degli accessori sull'unità motore.

1. Ruotare la leva nella direzione della freccia indicata nella figura.

Fig.15: 1. Leva

1. Tirare verso l'alto la copertura del giunto e insere il tubo degli accessori allineando al tempo stesso la sporgenza sul tubo (dal lato dell'utensile da taglio) con la parte concava del pezzo del giunto.

▶ Fig.16: 1. Leva di blocco 2. Copertura giunto 3. Tubo

Accertarsi che la superficie della leva di blocco sia parallela al tubo.

1. Ruotare la leva nella direzione della freccia individata nella figura.

Fig.17: 1. Leva

Per rimuovere il tubo, ruotare la leva nella direzione della freccia individata nella figura ed estrarre il tubo premendo al tempo stesso la leva di blocco.

Fig.18: 1. Leva 2. Leva di blocco 3. Tubo

Installazione della protezione

AVVERTIMENO: Non utilizzato mai l'uten-sileswana applicare la protezione illustrata nella figura. La mancata osservanza di questa precau-zione potrebbe causare gravi lesioni personali.

ATTENZIONE: Fare attenzione a non feriri con il taglierino per tagliare il filo di nylon.

Fissare la protezione sulla morsa utilizzando i bulloni.

Fig.19: 1. Morsa 2. Protezione 3. Taglierino

Installazione dell'utensile da taglio

NOTA: Il tipo di utensile o di utensili da taglio forniti come accessori in dotazione varia a seconda della nazione. L'utensile da taglio non è in dotazione in alcune nazioni.

NOTA: Capovolgere l'utensile in modo da poter sostituire l'utensile da taglio fácilmente.

Lama da taglio

ATTENZIONE: Quando si intende maneggiare la lama da taglio, indossare sempre i quanti e applicare il coprilama sulla lama.

ATTENZIONE: La lama da taglio deve essere ben pulita, priva di spaccature o rotture. Qualora la lama da taglio colpisa una pietra durante l'utilizzo, arrestare l'utensile e controllare immediamente la lama da taglio.

ATTENZIONE: Utilizzato esclusivamente una lama da taglio che abbia il diametro descritto nella sezione dei dati tecnici.

Fig.20: 1. Dado 2. Coppa 3. Rondella di chiusura 4. Lama da taglio 5. Perno 6. Barriera 7. Pulsante di blocco del perno

1. Montare la lama da taglio sulla barriera in modo che le freccce sulla lama da taglio e sulla protezione puntino nella stessa direzione.

Fig.21: 1. Freccia

1. Installare la rondella di chiusura e la coppa, sulla lama da taglio.

2. Entre siiene premuto il pulsante di blocco del perno, serrare saldamente il dato mediante la chiave a tubo.

Fig.22: 1. Pulsante di blocco del perno 2. Chiave a tubo 3. Per allentare 4. Per serrare

Per rimuovere la lama da taglio, allentare il dato nelle si tiene premuto il pulsante di blocco del perno.

Testina da taglio in nylon

AVVISO: Accertarsi di utilizzare una testina da taglio in nylon originale Makita.

Mentre siiene premuto il pulsante di blocco del perno, posizionare la testina da taglio in nylon sul perno, quando serrarla saldamente con la mano.

Fig.23: 1. Testina da taglio in nylon 2. Perno 3. Pulsante di blocco del perno 4. Per allentare 5. Per serrare

Per rimuovere testina da taglio in nylon, allentarla nelle si tiene premuto il pulsante di blocco del perno.

Lama di plastica

AVVISO: Accertarsi di utilizzare una lama di plastica originale Makita.

Mentre si tiene premuto il pulsante di blocco del perno, posizionare la lama di plastica sul perno, quindi serrarla saldamente con la mano.

Fig.24: 1. Lama di plastica 2. Perno 3. Pulsante di blocco del perno 4. Per allentare 5. Per serrare

Per rimuovere la lama di plastica, allentarla quando si tiene premuto il pulsante di blocco del perno.

NOTA: É possibile utilizzato la chiave a brugola in dotazione per installare o rimuovere l'utensile da taglio. Inserire la chiave a brugola nel foro come indicate nella figura per bloccare il perno.

Fig.25: 1. Chiave a brugola 2. Foro

ATTENZIONE: Utilizzato sempre le chiavi in dotazione per installare o rimuovere l'utensile da taglio.
ATTENZIONE: Dopo aver installato l'utensile da taglio, accertarsi di rimuovere la chiave a brugola inserita nella testa dell'utensile.

Regolazione della posizione della maniglia o dell'anello di aggancio

Regolare la posizione della maniglia e dell'anello di aggancio in modo da poter maneggiare comodamente l'utensile.

Per DUR190U e DUR191U

Regolare la posizione della maniglia o dell'anello di aggancio in modo che l'utensile arrivava a positioningarsi entro le distance indicate di seguito.

Fig.26

1 Posizione dell'anello di aggancio dal suolo

2 Posizione dell'utensile da taglio dal suolo

3 Disanza orizzontale tra l'anello di aggancio e la parte non protetta dell'utensile da taglio

Allentare i bulloni a esago incassato nella parte inferiore del supporto della maniglia. Spostare la maniglia su una posizione di lavoro comoda, quindi serrare i bulloni.

Fig.27: 1. Supporto della maniglia 2. Bullone a esagono incassato 3. Maniglia

Allentare i bulloni a esagono incassato sull'anello di aggancio. Spostare l'anello di aggancio su una posizione di lavoro comoda, quindi serrare i bulloni.

Fig.28: 1. Bullone a esagono incassato 2. Anello di aggancio

PerDUR190LeDUR191L

Allentare i bulloni a esagono incassato sulla maniglia. Spostare la maniglia su una posizione di lavoro comoda, quindi serrare i bulloni.

Fig.29: 1. Bullone a esagono incassato 2. Maniglia

Allentare il bullone a esagono incassato sull'anello di aggancio. Spostare l'anello di aggancio su una posizione di lavoro comoda, quindi serrare il bullone.

Fig.30: 1. Bullone a esago incassato 2. Anello di aggancio

Conservazione della chiave esagonale

Quando l'apparecchio non è in uso, conservare la chiave a brugola come indicate nella figura, per evitare che venga persa.

Fig.31: 1. Chiave esagonale

Solo per i modelli DUR190L e DUR191L

Fig.32: 1. Maniglia 2. Chiave a brugola

FUNZIONAMENTO

Fissaggio della tracolla

ATTENZIONE: Utilizzato sempre la tracolla montata sull'utensile. Prima dell'uso, regolare la tracolla in base alla taglia dell'utente, per evitare l'affaticamento.
ATTENZIONE: Prima dell'uso, accertarsi che la tracolla sa fissata correttamente all'anello di aggancio presente sull'utensile.

Collegare il gancio della trabolla all'anello di aggancio e indossare la trabolla. Accertarsi che l'utensile venga mantenuto saldamente alla trabolla.

DUR190U e DUR191U

Fig.33: 1. Gancio 2. Anello di aggancio

DUR190Le DUR191L
Fig.34: 1. Gancio 2. Anello di aggancio

Sganciamento

La tracolla è dotata di un sistema di sgancio rapido.

DUR190U e DUR191U

Fig.35: 1. Striscia

Tirare la striscia per sganciare l'utensile alla tracolla.

DUR190Le DUR191L

Fig.36: 1.Fibbia

É sufficiente premere i lati della fibbia per liberare l'utensile dalla tracolla.

Come maneggiare correttamente l'utensile

AVVERTIMENTO: Posizionare sempre l'utensile sul proprio lato destro. Il corretto posizionamento dell'utensile consente il massimo controlo e riduce il rischio di gravi lesioni personali causate da contraccolpi.
AVVERTIMENO: Mantenere il controllo dell'utensile in qualsiasi momento con la massima attenzione. Non consentire la deviazione dell'utensile verso se stessi o chiunque altri in prossimità dell'area di lavoro. La mancata capacità di mantenere il controllo dell'utensile potrebberisultare in gravi lesioni personaliagli astanti eall'operaatore.
AAVVERTIMENTO: Quando due o più operatori lavorano nella stessa area, per evitare incidenti, lasciare una distanza superiore a 15 m tra gli operatori. Inoltre, predisporre una persona che faccia rispetto la distanza tra gli operatori. Qualora una persona o un animale entri nell'a-rea di lavoro, interrompere immediamente l'operazione.
ATTENZIONE: Qualora l'utensile da taglio urti accidentallymente una pietra o un oggetto duro durante l'utilizzo, arrestare l'utensile e ispezionarlo alla ricerca di eventuali danni. Qualora l'utensile da taglio sia danneggiato, sostituirlo immediatamente. L'utilizzo di un utensile da taglio danneggiato potrebbe risultare in gravi lesioni personali.
ATTENZIONE: Rimuovere il coprilama alla lama da taglio, quando si intende tagliare l'erba.

Un posizionamento e un uso corretti consentono un controllo ottimale e riducono il rischio di lesions personali causate da contraccolpi.

DUR190U e DUR191U

Fig.37

DUR190Le DUR191L

Fig.38

Quando si utilizesza una testina da taglio in nylon (tipocon fuoriuscita a impatto)

La testina da taglio in nylon è una testina tagliabordi a doppio filo munita di un meccanismo di fuoriuscita a impatto.

Per causare la fuoriuscita del filo di nylon, far toccare la testina da taglio sul terreno durante la rotazione.

Fig.39: 1.Area di taglio piu efficace

AVVISO: La fuoriuscita a impatto non funziona correttamente se la testina da taglio in nylon non sta ruotando.

NOTA: Qualora il filo di nylon non fuoriesca nelle si fa toccare la testina, riavvolgere o sostuire il filo di nylon attenendosi alle procedure nella sezione relativata alla manutenzione.

MANUTENZIONE

AVERTIMENO: Accertarsi sempre che l'utensile si spento e che la cartuccia della batterria si rimossa, prima di effettuare qualsiasi intervento di ispezione o manutenzione sull'utensile. Il mancato spegnimento e la mancata rimozione della cartuccia della batteria potrebbero risultare in gravi lesioni personali dovute all'avvio accidentale.

AVVISO: Non utilizzato mai benzina, benzene, solventi, alcol o altre sostanje simili. In caso contrario, si potrebbero causare scolorimenti, deformazioni o crepe.

Per preservare la SICUREZZA e l'AFFIDABILITA del prodotto, le riparazioni e qualsiasi altri intervento di manutenzione e di regolazione devono essere eseguita da un centro di assistenza autorizzato Makita, utilizzando sempre ricambi Makita.

Sostituzione del filo di nylon

AVVERTimento: Utilizzare esclusivamente fili di nylon con il diametro specificato nel presente manuale d'uso. Non utilizzato mai un filo più pesante, filo metallico, corda o simili. In caso contrario, si potrebbe danneggiare l'utensile e causare gravi leSIONi personali.
AVVERTimento: quando si intende sostuire il filo di nylon, rimuovere sempre la testina da taglio in nylon dall'utensile.
AVVERTIMENTO: Accertarsi che la copertura della testina da taglio in nylon sua fissata correttamente all'alloggiamento, come descripto nel presente manuale d'uso. Il mancato fissaggio corretto della copertura potrebbe far volare via in pezzi la testina da taglio in nylon, causando gravi lesionsi personali.

Sostituire il filo di nylon, qualora non fuoriesca più. Il modo per sostituire il filo di nylon varia a seconda del tipo di testina da taglio in nylon.

95-M10L

Fig.40

Sostituzione della lama di plastica

Sostituire la lama di plastica, qualora sua usurata o rottta.

Fig.41

Quando si installa la lama di plastica, allineare la direzione della freccia sulla lama con quella sulla protezione.

Fig.42: 1. Freccia sulla protezione 2. Freccia sulla lama

RISOLUZIONE DEI PROBLEMI

Prima di richiedere riparazioni, eseguire un'ispezione personalmente. Qualora si rilevi un problema che non è illustrato nel manuale, non tentare di smontare l'utensile. Rivolgersi, invoce, a un centro di assistenza autorizzato Makita, utilizzando sempre pezioni di ricambio Makita per le riparazioni.

Stato di anomalia Causa probabile (g)	Guasto) Azione correttiva
Il motore non funziona. La cartuccia della	La batteria non è installata.	Installare la cartuccia della batteria.
	Problema della batteria (sotto tensione)	Ricaricare la batteria. Qualora la ricarica non sia efficace, sostituire la batteria.
	Ilsystema di trasmissione non funziona correttamente.	Richiedere la riparazione a un centro di assistenza autorizzato locale.
Il motore si arresta快来 un breve utilizzo.	Il livello di carica della batteria è basso.	Ricaricare la batteria. Qualora la ricarica non sia efficace, sostituire la batteria.
	Surriscaldamento. Interrompere l'utilizzo	dell'utensile per consentirgli di raffreddarsi.
L'utensile non raggiunge il numero di giri massimo.	La batteria non è installata correttamente.	Installare la cartuccia della batteria come descripto nel presente manuale.
	La carica della batteria si sta esaurendo.	Ricaricare la batteria. Qualora la ricarica non abbia effetto, sostituire la batteria.
	Ilsystema di trasmissione non funziona correttamente.	Richiedere la riparazione a un centro di assistenza autorizzato locale.
L'utensile da taglio non gira: ⇒arrestare immediatamente la macchina!	Un corso estraneo, ad esempio un ramo, è incastrato tra la protezione e l'utensile da taglio.	Rimuovere il corso estraneo.
	Ilsystema di trasmissione non funziona correttamente.	Richiedere la riparazione a un centro di assistenza autorizzato locale.
Vibrazione anomala: ⇒arrestare immediatamente la macchina!	Un'estremità del filo di nylon si è rottta.	Far toccare la testina da taglio in nylon contro il terreno nelle stà ruotando per far fuoriscire il filo.
	Ilsystema di trasmissione non funziona correttamente.	Richiedere la riparazione a un centro di assistenza autorizzato locale.
Non si riesce ad arrestare l'utensile da taglio e il motore: ⇒rimuovere immediatamente la batteria!	Malfunzionamento elettrico o elettronico.	Rimuovere la batteria e richiedere la riparazione a un centro di assistenza autorizzato locale.

ACCESSORI OPZIONALI

AVVERTimento: Utilizzato esclusivamente gli accessori o i componenti aggiuntivi consigliati indicate nel presente manuale. L'uso di qualsiasi altri accessorio o componente aggiuntivo potrebber risultare in gravi lesioni personali.

ATTENZIONE: Questi accessori o componenti aggiuntivi sono consigliati per l'uso con l'utensile Makita specificato nel presente manuale. L'impiego di altri accessori o componenti aggiuntivi cui costituire un rischio di lesioni alle persone. Utilizzare gli accessori o i componenti aggiuntivi solo per il loro scopo prefissato.

Per ottener ulteriori dettagli relativamente a quosti accessori, rivolgersi a un centro di assistenza Makita.

Lama da taglio
- Testina da taglio in nylon
- Filodi nylon (lineadi taglio)
Lama di plastica
- Batteria e caricabatterie originali Makita

NOTA: Alcuni articoli nell'elenco potrebbero essere inclusi nell'imballaggio dell'utensile come accessori standard. Tali articoli potrebbero variare da nazione a nazione.

TECHNISCHE GEGEVENS

ACCESORIOS OPCIONALES
