GEBRUIKSAANWIJZING IAN 283087 SILVERCREST

Montage-, bedienings- en veiligheidsinstructies

ES

TIMBREINALÁMBRICO

Correct gebruik.. .Pagina 54

Omvang van de levering.. .55

Overzicht van de onderdelen.. 56

Veiligheid .57

Algemene veiligheidsinstructies... .57

Veiligheidsinstructies voor batterijen / accu's......Pagina 58

Montage.. 60

Ingebruikname..

Batterijenplaatsen/vervangen.. .Pagina 61

Bediening . 62

Zender/ontvanger synchroniseren . 62

Signaalsoort instellen.. .63

Volume instellen .Pagina 64

Signaalgeluid kiezen.. ..Pagina 64

Storingen verhelpen..

Reiniging en onderhoud .65

Afvoer.. 65

Informatie . 67

Vereenvoudigde EU-Conformiteitsverklaring......Pagina 67

Garantie .67

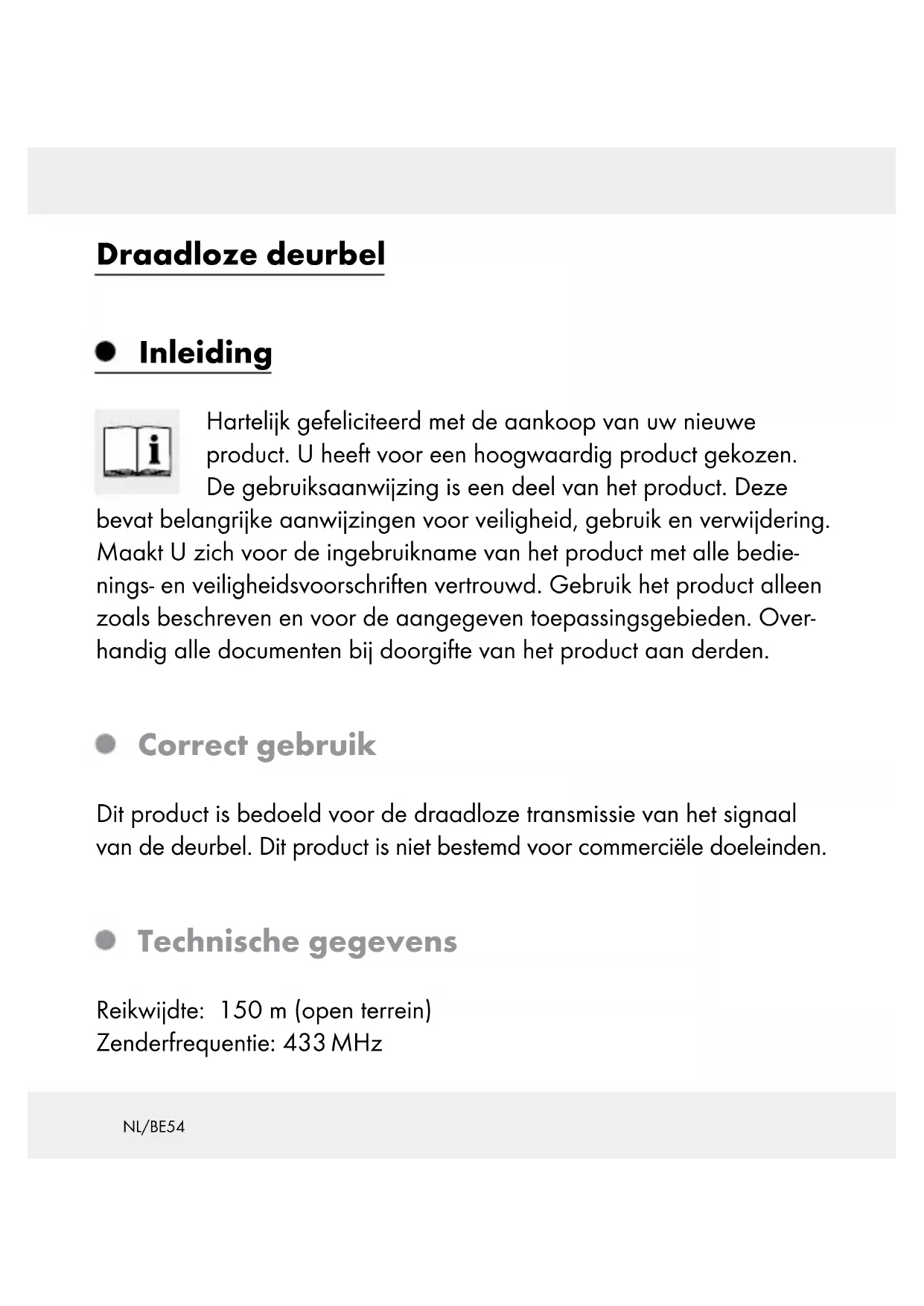

Draadloze deurbel

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze

bevat belongingsijke aanwijzingen voor veriligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedie-nings- en veriligheidsvoorschriften vertrouwd. Gebruik het product allen zoals beschreiben en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

- Correct gebruik

Dit product is bedoeld voor de draadloze transmissie van het signal van de deurbel. Dit product is Niet bestemd voor commerciele doeleinden.

Technische gegevens

Reikwijdte: 150 m (open terrein)

Zenderfrequentie: 433 MHz

Type batterijen: ontvanger: 2 × 1,5V = - (gelijkstroom)

(type AA/LR6),

zender: 1 × 3V = (gelijkstroom) (type CR2032)

Ontvanger: signaalvolume (bij max. volume-installing):

min. 73 dB (bij apparatafstand van 1 m)

Zender: beschermingsgraad: IP44

- Omvang van de levering

1 zender
1 ontvanger
2 batterijen 1,5 V= (gelijkstroom), type AA (ontvanger)
1 batterij 3 V==(gelijkstroom), type CR2032 (zender)
4 schroeven (voor zender en voor de wandmontage van de ontvanger)
3 pluggen
5 verwangbare naambordjes (voor de deurbel)
1 afdekking voor het naambordje
1 gebruiksaanwijzing

- Overzicht van de onderdelen

Ontvanger (afb. A / B)

1 Signaalweergave
Luidspreker
3 Signaalkeuzetoets (optisch, akoestisch, optisch en akoestisch signaal)
4 Keuzetoets voor de beltoon
5 Voet
6 Volumetoets
7 Synchronisatietoets
8 Ophangmogelijkheid
9 Batterijvak
10 Batterijvakdeksel

Zender (afb. C / D)

11 Deurbelknop
12 Signaalweergave
13 Naambordje
14 Batterijvak
15 Houser (voor wandmontage)

Montage (afb. E/F):

16 Schroef
17 Plug

18 Schroef (voor de zender)
19 Beschermende folie

Veiligheid

WAARSCHUWING! Lees alle verilgheidsinstructies en aanwijzingen. Nalatigheden bij de naleving van de verilgheidsinstructies en aanwijzingen können elektrische schokken, brand en / of ernstig letsel tot gevolg hebben.

BEWAAR ALLE VEILIGHEIDSINSTRUCTIES EN AANWIJZINGEN VOOR LATER GEBRUIK!

Algemene veiligheidsinstructies

Kinoener WAsrschHwNG!

gevaren vaak. Houd kinderen altijd uit de buurt van het product. Het is geen spelelgoed.

Dit product kan door kinderen vanaf 8aar en ouder alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geinstrueerd werden met betrekking tot het veilige gebruik van het product en zij de hieruit voortvloeijeende

gevaren begrijpen. Kinderen mogen nicht met het product spelen. Reiniging en onderhoud mogen Niet door kinderen zonder toezicht worden uitgevoerd.

• Controller of zich alle onderdelen in een feilloze toestand bevinden. Bij de montage van beschadigde onderdelen bestaat gevaar op verwonding.
  ■ Controller of alle onderdelen vakkundig gemonteerd zijn. Bij ondeskundige montage bestaat kans op letsel.
  Houd het product uit de buurt van open vuur resp. hittebronnen (bijv. brandende kaarsen).

Veiligheidsinstrumentiesvoor batterijen/accu's

■ LEVENSGEVAAR! Houd batterijen / accu's buiten het bereik van kinderen. Raadpleeg bij inslikken onmiddelijk een arts!
EXPLOSIEGEVAAR! Laad Niet oplaadbare batterijen nooit op. Sluit de batterijen / accu's nicht kort en / of open deutsche nit. Daardoor kan de batterij oververhit raken, in brand vliegen of exploderen.
Gooi batterijen / accu's nooit in het vuur of water.
Stel batterijen / accu's nooit bloat aan mechanische belastingen.

Risico dat de batterijen / accu'slekken

Vermijd extreme omstandigheden en temperaturen die invloed op de batterijen / accu's zouden können haben bijv. radiatoren / direct zonlicht.
Bij lekkende batterijen / accu's het contact van de chemicaliën met de huid, ogen en slijmvliezen vermijden! Spoel de desbetreffende plekken direct af met schoon water en raadpleeg onmiddelijk een arts!

RAAG VEILIGHEIDSHANDSCHOENEN! Lek-

kende of beschadigde batterijen / accu's kunnen in geval van huidcontact chemische brandwonden veroorzaken.

Draag waarom in dit geval geschikte verilgheidshandschoenen.

■ Als de batterijen / accu'slekken, dient u deze direct uit het producte halen om beschadigingen te vermijden.
Gebruik alleen batterijen / accu's van hetzelfde type. Gebruik nooit neue en oude batterijen / accu's door elkaar!
Verwijder de batterijen / accu's, als u het product gedurende een langereperiode nicht gebruikt.

Risico op beschadiging van het product

Gebruik uitsluitend het aangegeven type batterij / accu!
Plaats de batterijen / accu's volgens de weergegeven polariteit (+) en (-) op batterij / accu en op product.
Reinig de contacten van de batterij / accu en die in het batterijvak, voordat u dezeplaatst!
Verwijder verbruike batterijen / accu's direct uit het product.

WAARSCHUWING! Batterij nicht inslikken. Geaar voor chemischebrandwonden.

Het product bevat een knoopcel-batterij. Als de knoopcel-batterij wordt ingeslikt, kan deze binnen 2 uware inwendige brandwonden veroorzaken en tot de dood leiden.
Houd neue en gebruekte batterijen uit de buurt van kinderen.
■ Als het batterijvak Niet correct sluit, mag u het product Niet meer gebruiken en dient u het uit de buurt van kinderen te houden.
■ Als het vermoeden bestaat, dat batterijen ingeslikt werden of in een lichaamsdeelterecht+zijn gekomen,dient u directeen arts te raadplegen.

Montage

Opmerking: Voor de montage van de deurbel heeft u een schroevendraquier en een boormachine nodig.

Opmerking: Gebruik voor de montage alleen de meegeleverde schroeven en pluggen.

Ontvanger monteren (zie afb. E)
Zender monteren (zie afb. F)

Ingebruikname

Verwijder voor de eerste ingebruikname alstublieft de beschermende folie 19 van het naambordje 13 van de zender enplaats het naambordje 13 in de uitsparing van de zender.
Plaats de beschermende folie [19] weer terug op de zender.

- Batterijenplaatsen/vervangen

Plaats voor de ingebruikname van het producte batterijen.
VOORZICHTIG! Gebruik uitsluitend het aangegeven batterijtype. Anders bestaat er kans op schade aan het product.

Ontvanger:

Verwijder het batterijvakdeksel 10 aan de achterkant.
Verwijder indien nodig de verbruike batterijen.
Plaats 2 batterijen (1,5 V-gelijkstroom), type AA). Opmerking: Let waar bij op de juiste polariteit. Deze staat in het batterijvak aangegeven.
Sluit het batterijvak 9.

Zender:

Verwijder de houder 15 en de schroef 18 aan de achechterkant van de zender.

Verwijder indien nodig de verbruike batterijen.
Plaats een batterij (3 V=gelijkstroom), type CR 2032). De met ,, + " gemarkeerde kant要去 waar boven zijn gericht.
Bevestig de houder 15 en de schroef 18 van de zender wee terug op het product.

Het batterijvak van de zender met de houder 15 moet tijdens het gebruik met de schroef 18 worden gemonteerd. Als de houder 15 is beschadigd, mag u het product nicht meer gebruiken.

Bediening

- Zender/ontvanger synchroniseren

Synchroniseer zender en ontvanger als volgt:

Zodra de batterijen geplaatst zich,.gaat de ontvanger in de synchronisatiemodus.
U kunt ook manueel maar de synchronisatiemodus gaan, door gedurende ca. 3 seconden op de synchronisatietoets te drukken.
De signalaweergave van de ontvanger gaat aan.
Druk op de deurbelknop 11. De signaalweergave 12 van de zender knippert een keer.
□ Designaalweergave 1 op de ontvanger knippert. Dit betekent, dat de synchronisatie geslaagd is.

Opmerking: De synchronisatiemodus duurt max. 2 minutes. Als u uw zender en ontvanger nicht kunt synchroniseren, dient u opnieuw maar de synchronisatiemodus te gaan.
Opmerking: Wacht na de succesvolle synchronisatie van zender en ontvanger ca. 2 minutes, totdat de signalaweergave op de ontvanger uit.gaat.
Opmerking: Als de synchronisatie:tussen zender en ontvanger wordt onderbroken, kunt u de batterijuit de ontvanger verwijderen.

- Signaalsoort stellen

De ontvanger kan een ontvangen deursignaal optisch, akoestisch of zowel optisch als akoestisch weergeven.

Kies met behulp van de signalaalkeuzetoets 3 of het signalaal optisch, akoestisch of zowel optisch als akoestisch moet worden weergegeven. Opmerking: Als de batterij van de ontvanger leeg is, knippert de signaalweergave 1. U kunt de verbruike batterij verrangen door een neue van hetzelfde type.

Volume instellen

Druk op de volumetoets 6 totdat u het gewenste volume heeft bereikt. Erijken in totaal 4 möglichke volume-instellen: zeer luid, luid, gemiddeld, zacht.

- Signaalgeluid kiezen

Opmerking: De deurbel beschikt over 36 verschiedene signalgeluiden.

Druk op de keuzetoets voor de beltoon 4. Het eerste signalgeluid klinkt.
Druk opnieuw op de keuzetoets voor de beltoon om het volgende signalgeluid te horen.
Herhaal het proces totdat u het gewenste signalgeluid heeft gekozen. Het als LASTe gekozen signalgeluid worden automatisch opgeslagen.

Storingen verhelpen

Na beinvloeding door buitengewone omgevingsinvloeden (bijv. een sterk elektromagnetisch veld) werkt het product möglichn Niet meer zonder problemen. Haal in dit geval de batterijen gedurende ca. 2 minutesuit beiden apparaten. Ga cervolgens te werk zoals beschreiben onder „Zender/ontvanger synchroniseren".

Elektrostatice ontladingen können tot functionele storingen leiden. Verwijder in geval van dergelijkke fonctionele storingen even de batterij enplaats deze opnieuw in het product. Ga verrolgens te werk zoals beschreiben onder „Zender/ontvanger synchroniseren".

Reiniging en onderhoud

Gebruik in geen geval vloeistoffen en reinigingsmiddelen omdat deze het product beschadigen.
Reinig het product alleen aan de buitenzijde met een zacht, droge doek.

Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kurz afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen / 20-22: papier en gezelplaten / 80-98: composietmaterialen.

Het product en de verpakkingsmaterialen zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehandeling. Het Triman-logo geldt alleen voor Frankrijk.

Informatie over de möglichkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het waarvoor bestemde depot of het gemeentelijke milieupark. Over afgitheplaatsen en hun openingstijden(Int)kunt u zich bij uw aangewezen instantie informeren.

Defecte of verbruike batterijen / accu's要去en volgens de richtlijn 2006/66/EG en veranderingen waarop worden gerecycled. Geef batterijen / accu's en / of het product af bij de waarvoor bestemde verzamelstations.

Mileuschade door foulieve verwijdering van de batterijen / accu's!

Batterijen / accu's mogen nicht via het huisvuil worden weggegooid. Ze kuren giftige zware metalen bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn: Cd = cadmium,

Hg = kwik, Pb = lood. Geef verbruike batterijen / accu'saarom af bij een gemeentelijk inzamelpunt.

- Informatie

Vereenvoudigde EU-Conformiteitsverklaring

Hiermee verklaart OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, DUIITSLAND, dat het product [Draadloze deurbel HG03569] voldoet aan de richtlijn 2014/53/EG. De volledige tekst van de EU-conformiteitsverklaring staat ter beschikking via het volgende internetadres: www.owim.com

Garantie

Het product worden volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduerd en voor levering grondig getest. In geval van schade aan het product=kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijkrechten worden door once hierna vermelde garantieniet beperkt.

Op dit product verlenen wij 3aar garantie vanaf aankoopdatum. De garantiperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wonneer binnen 3aar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - maar once keuze - Gratis voor u gerepareerd of verrangen. Deze garantie komt te verrallen als het product beschadigd wordt, Niet correct gebruikt of onderhoven wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is Niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaatkijkijn van glas.

C∈IP44
