GEBRUIKSAANWIJZING MD 18500 MEDION

1. Informatie over deutsche gebruiksaanwijzing 41

1.1. Tekenuitleg 41

NL

2. Gebruiksdoel

3. Veiligheidsvoorschriften

3.1. Veilige omgang met accu's/batterijen 49

ES

4. Inhoud van de levering 51

5. Overzicht van het apparatusat 52

5.1. Onderkant 52
5.2. Stofbak met filter 53
5.3. Oplaadstation 53
5.4. Afstandsbediening 54
5.5.Lichtsluis (virtuele wand) 55
5.6. Sensoren op stofzuigrobot 55

6. Ingebruikneming 5

6.1. Reinigingsborstels aanbrengen 5
6.2. Accublok opladen 5
6.3. Batterijen in de afstandsbediening plaatsen 57
6.4. Batterijen in de Lichtsluis (virtuele wand)plaatsen 57
6.5. Tijd instellen 57

7. Bediening van stofzuiger 57

7.1. Starttijd instellen 59
7.2. Modus selectoren 5

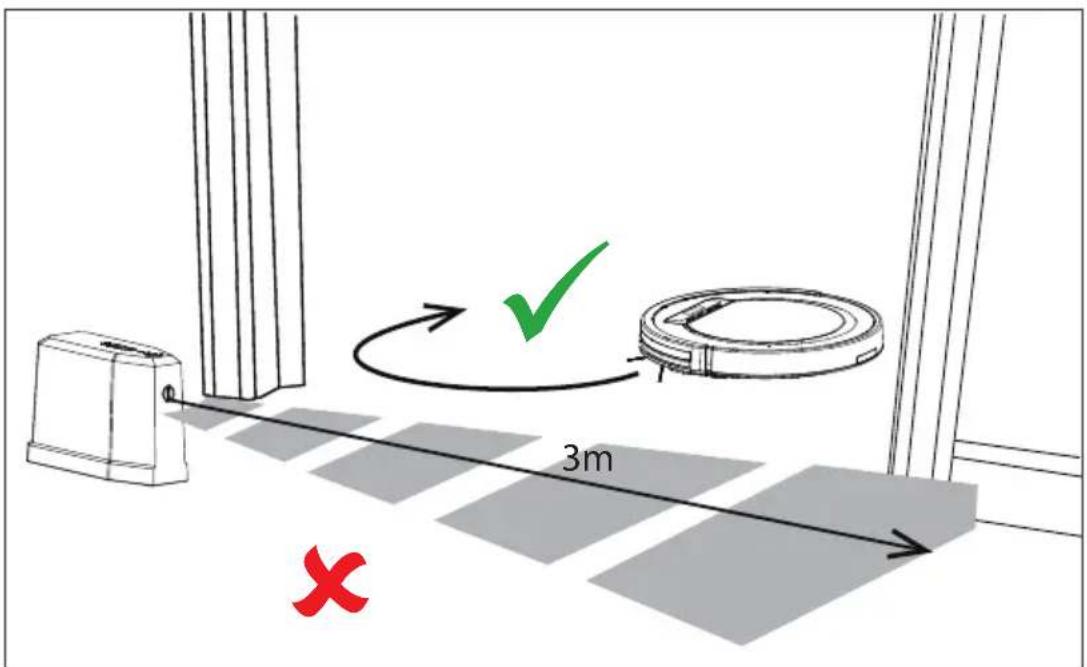

7.3. Lichtsluis (virtuele wand) gebruiken 60
7.4. Energiemanagement van de stofzuiigrobot 61

8. Reiniging en onderhoud 62

8.1. Stofbak reinigen 63
8.2. Zuigopening reinigen 6
8.3. Borstels reinigen 64
8.4. Loopwiel reinigen 64

9. Probleemoplossing 65

10. Accublok verwijderen 66

11. Afvalverwerking 67

13. Conformiteitsinformatie van de EU 69

14. Service-informatie 69

15. Colofon 71

16. Privacy statement 72

1. Informatie over deze gebruiksaanwijzing

Hartelijk dank, dat u voor ons product heeft gekozen. Wij wensen u veel plezier met het apparaat.

Lees de veiligheidsvoorschriften en de volledige gebruiksaanwijzing aandachtig door, voordat u het apparaat in gebruik neemt. Neem de

waarschuwingen op het apparaat en in de gebruiksaanwijzing in acht.

Houd de gebruiksaanwijzing alkijd binnen handbereik. Wanner u het apparaat verkoopt of doorgeeft, geef van ook deze gebruiksaanwijzing door odomat dit een wezenlijk onderdeel van het product is.

1.1. Tekenuitleg

Als een tekstgedeelte is gemarkeerd met een van de volgende waarschuwingssymbolen,要去 het in de tekst beschreiben gevaar worden vermeden om de waar beschreiben möglichke consequenties te voorkomen.

GEVAAR!

Waarschuwing voor direct levensgevaar!

WAARSCHUWING!

Waarschuwing voor möglich levensgevaar en/of zware verwondingen met blijvend letsel!

WAARSCHUWING!

Waarschuwing voor gevaar door een elektrische schok!

WAARSCHUWING!

Waarschuwing voor gevaar door explosiegevaarlijke stoffen!

VOORZICHTIG!

Waarschuwing voor möglichndernstig en/oflicht letsel!

LET OP!

Neem de aanwijzingen in acht om materiaele schadete voorkomen!

Nadere informatatie over het gebruik van het product!

Neem de aanwijzingen in de gebruiksaanwijzing in acht!

Opsommingsteken/informatie over gebeurtenissen die zichijdens de bediening können voordoen

Instructie voor een uit te voeren handeling

Verklaring van overeenstemming (zie het hoofdstuk "Conformiteitsinformatie"): Producten die+zijn gemarkeerd met dit symbool, voldoen aan de eisen van de EU-richtlijnen.

Veiligheidsklasse II

Elektrische apparaten van veiligheidsklasse II zijn elektrische apparaten die zich voorzien van een dubbele en/of extra sterke isolatie en die geen aansluitmogelijkheden hebben voor een aardleiding. De aanvullende of extra sterke isolatie van een door isolerend materiaal omsloten elektrisch apparaat van veiligheidsklasse II kan geheel of gedeelrijk worden gezormd door de behuizing.

Symbool voor gelijkstroom

Polariteitsaanduiding

Bij apparaten met holle stekkers geben denen symbolen de polariteit van de stekker aan; in dit geval de variant binnen plus en buiten minus (afb. A) of binnen minus en buiten plus (afb. B).

Symbool voor schakelende netvoeding

Transformer-kortsluitvast

Transformer waarbij de temperatuur een bepaalde vastgelegde grenswaarde Niet overschrijdt, als de transformer overbelast of kortgesloten is, en na het verwijderen van de overbelasting of de kortsluiting nog steeds voldoet aan de eisen van deze norm.

Gebruik binnenshuis

Apparaten met dit symboolঃ发展格局 geschickt voor gebruik binnenshuis.

Voer het apparaat af volgens de geldende milieuvoorschriften (zie "11. Afvalverwerking" op blz. 67)

IP20 De AC/DC-adapter beschikt over beveiligingsklasse IP20 conform

• gegen de toegang tot gevaarlijke onderdelen met de vingers.
• gegen binnendringen van vaste voorwerpen met een diameter van 12,5mm of groter

Gebruik uitsluitend het meegeleverde laadstation.

Gebruik uitsluitend de meegeleverde netvoeding.

2. Gebruiksdoel

De stofzuigrobot dient voor het zichstandig droog reinigen van gladde, effen vloeren binnenschuis.

Gebruik het apparaat Niet in de openlucht.

Het product is uitsluitend bedoeld voor privégebruik en nicht voor industrieel/commercieel gebruik.

Houd er rekening mee dat bij gebruik van het product voor een ander doel dan dat waarvoor het bestemd is, de aansprakelijkheid komt te vervallen:

Bouw het apparaat zonder once toestemming nicht om en gebruik het Niet in combinatie met hulp- of aanbouwapparaten die Niet door ons zijn goedgekeurd of geleverd.
- Gebruik uitsluitend door ons geleverde of goedgekeurde reserveonderdelen en accessoires.

Neem alle informatatie in denen gebruiksaanwijzing in acht en houdt u in het bijzonder aan de veiligheidsvoorschriften. Ledere andere vom van gebruik geldt als Niet in overeenstemming met de voorschriften en kan persoonlijk letsel of materiele schadet tot gevolg hebben.

3. Veiligheidsvoorschriften

WAARSCHUWING!

Gevaar voor letsel!

Gevaar voor letsel bij kinderen en bij Personen met lichamelijke, zintuiglijke of geestelijk beperkingen (bijv. gedeeltek invaliden en ouderen met lichamelijke en geestelijk beperkingen) of gebrek aan kennis en ervaring (bijv.oudere kinderen).

Bewaar het apparaat en de accessoires buiten het bereik van kinderen.

Dit apparaat kan worden gebruikt door kinderen vanaf 8aar en door personen met lichamelijke, zintuiglijke of geestelijkbeperkingen of gebrek aan kennis en/of ervaring, als er iemand toezicht op hen houdt of als hun is geleerd hoe ze het apparaat veilig{kennen gebruiken en ze hebben begrepen welke bevaren het gebruik van het apparaat met zich meebrengt.
Kinderen mogen nicht met het apparaat spelen.
Reiniging en gebruikersonderhoudogens nicht wordenuitgevoerd door kinderen, tenzij deze 8aar of ouder zich ener iemand toezicht op hen houdt.

Kinderen diejonger+zijn dan 8aar, moeten uit de buurt van de netadapter/het netsnoer worden gezchoolen.

Bewaar al het gebruikte verpakkingsmaterialial (zakken, stukken polystyreen, enz.) buiten het bereik van kinderen.

GEVAAR!

Gevaar voor elektrische schokken!

Stroomvoerende onderdelen. Er bestaat gevaar voor elektrische schokken en kortsluiting.

• Gebruik voor het opladen van de accu de meegeleverde netadapter en het oplaadstation.
  De netadapter mag uitsluitend worden gebruikt in droge ruimtes binnenshuis.

Sluit de netadapter alleen aan op een volgens voorschrift geinstalleerd, goed bereikbaar stopcontact. De lokale netspanning要去 overeenkomen met de technische gegevens van de netadapter.

Zorg ervoor dat het stopcontact vrij toegankelijk is, zodat het apparaat zo nodig snel kan worden losgekoppeld van het elektriciteitsnet.
Haal het netsnoer.altijd uit het stopcontact aan de stekker en trek nooit aan het snoer. Zorg ervoor dat er geen knikken in het netsnoer komen en dat het nergens klem zit.

Haal bij beschadiging van de stekker, het netsnoer, het laadstation of het apparaat en wanner er vloeistoffen of vreemde voorwerpen in het apparaatterecht zichn gekomen, onmiddelijk de stekker uit het stopcontact.

• Gebruik het apparaat alleen in gesloten ruimtes en stel het apparaat Niet bloot aan druip- of spatwater.

Pak het apparaatijdens het opladen nicht met natte handen vast.
Controller de stofzuigrobot en het netsnoervoor het eerste gebruik en verrolgens opnieuw na ieder gebruik op beschadigingen.

Neem het apparaat Niet in gebruik als de stofzuigrobot, het oplaadstation of het netsnoer zichtaar beschadigd়n.

Als u transportschade ontdekt, neem dan onmiddelijk contact op met het Service Center.
Trek bij langere afwezigheid of bij onweer de netadapter uit het stopcontact.
Dompel de stofzuigrobot, het oplaadstation of de netadapter nooit onder in water of vloeistoffen! Trek voor het reinigen en onderhoud en voor het aanbrengen of verwijderen van accessoires de netadapter uit het stopcontact.
Stel het apparaat nicht bloot aan extreme omstandigheden. Vermijd:

• hoge luchtvochtigheid en vocht,

• extreem hoge en lage temperaturen,
  -rechtstreeks zonlicht,

• open vuur.

Bij het opzuigen van brandgevaarlijke vloeistoffen of bepaalde vaste stoffen bestaat geaar voor brand of explosie.

• Gebruik het apparaat Niet in de directe omgeving vanlicht ontvlambare materialen. Zuig geen scherpe of Licht ontvlambare voorwerpen en vloeistoffen op zoals lucifers of hete as.
  Zuig in geen geval tonerstof (laser printer, kopieerapparaat) op.

VOORZICHTIG!

Gevaar voor letsel/schade aan het apparaat!

Bij een onjuist gebruik bestaat er gevaar voor letsel en voor schade aan het apparaat.

• Gebruik het apparaat alleen voor het opzuigen vankleine hoeveelheden stof, vuil en kruimels. Maak de stofbak na elk gebruik leeg.
• Gebruik het apparaat Niet om vloeistoffen of zichtig vuil op te zuigen.
  Voorkom struikelgevaar door aanwezige Personen op de aanwezigheid van de stofzuigrobot te wijzen en geen verlangkabel te gebruiken.
  Verwijder voor het gebruik alle kwetsbare voorwerpen (zoals glas, lampen en vazen) en objecten die in de borstels verstrikt hunnen raken of hunnen worden opgezogen (zoals kabels, kleiding, kranten of tapijten)uit het werkgebied. Installeer eventueel de Lichtsluis om het werkgebied te beperken.
  Dek de sensoren en ventilatiesleuven van de stofzuigrobot nicht af.

LET OPI!

Mogelijk Beschadiging van het apparaat door aflslijting bij ruwe oppervlakken.

Sommige plinten en in het bijzonder haarden en kachels hunnen een ruw, geborsteld of korrelig geëloxeerd, gietijzeren, stalen of metalen oppervlak hebben. Deze oppervlakken hunnen op rubber en kunststof hetzelfde effect hebben als schuurpapier en het oppervlak van het apparaat als dit hiermee in contact komt, beschadigen. Tevens hunnen de hiervoor beschreiben oppervlakken ook zich beschadigd raken, als de stofzuiger ertegen aanbotst.

Zorg ervoor dat het apparaat Niet botst gegen ruwe, geborstelde of korrelige oppervlakken om beschadigenting te voorkomen. Test het oppervlak door er voorzichtig met een stofdoek of zakdoek overheen te wrijven. Als er pluisjes ontstaan, moet het betreffende gedeelte van de ruimte van zuigen worden uitgesloten, zodat botsen worden voorkomen.

VOORZICHTIG!

Gevaar voor letsel/schade aan het apparaat!

Op basis van de bouwkundige omstandigheden in en de constructie van een ruimte, kan het zich dat de sensoren van de stofzuigrobot trappen en hindernissen Niet volledig detecteren. Er kan een grijs gebied ontstaan waarbinnen de robot van/TRappen of onbeveiligde randen kan vallen.

Test in de praktijk of de stofzuigrobot traptreden of andere obstakels (extra aandacht voor zeer steile of witte hoogglansvloeren) herkent.
Stel de sensor zo op dat de stofzuigrobot deze nicht kan passeren.
Zet indien nodig extra barrières neer om beschadigungen aan voorwerpen, muren, trappen of aan het apparaat zich te voorkomen.

De hoogte van de traptrede moet minstens 8 cm bedragen.
Zorg ervoor dat u tijdens het gebruik nicht onder onbeveiligde randen of,trappen verblijft.
Reinig regelmatig de sensoren van de stofzuigrobot.
- Plaats het laadstation Niet in directe nabijheid van trappen.

3.1. Veilige omgang met accu's/batterijen

In het apparaat zit een lithium-ion-accu. De afstandsbediening werkt op twee 1,5 V batterijen van het type AAA, de Lichtsluis opt twee 1,5 V-batterijen van het type AA.

GEVAAR!

Gevaar voor brandwonden!

Bij inslikken van batterijen bestaat geaar voor inwendig letsel, dat binnen twee eer dodelijk kan zich. Wanner de huid in contact komt met batterijzuur, bestaat geaar voor bijtende wonden.

Als u vermoed dat een batterij is ingeslikt of in een ander deel van het lichaamterecht is gekomen, dan dient u onmiddelijk om medische hulp te vragen.
Batterijen nicht inslikken.
Vermijd contact met batterijzuur. Spoel na contact met de huid, ogen of het slijmvlies de betreffendeplaatsen met veel schoon water en consulteer direct een arts.
Houd neue en gebruikte batterijen uit de buurt van kinderen.

• Gebruik het apparaat Niet meer, als het batterijvak Niet goed sluit, en houd het uit de buurt van kinderen.
  Haal lekkende batterijen direct uit het apparaat. Reinig de contacten voordat u nieuwe batterijenplaatst.

WAARSCHUWING!

Explosiegevaar!

Bij een onjuiste verranging van de batterijen bestaat explosiegevaar!

• Plaats in principe.altijd{nieuwe batterijen van hetzelfde type. Gebruik geen oude en{nieuwe batterijen tegelijkkertijd.
  Let bij hetplaatsen van de batterijen op de polariteit (+ / - )

Probeer nooit batterijen opnieuw op te laden.
Bewaar batterijen op een koele, droge plaats.

Stel de batterijen/accu's nooit bloot aan overmatige warmte (zoals zonneschijn, vuur, verwarmingen e.d.). Direte große warmte kan de accu beschadigen.

Gooi de batterijen/accu's nicht in het vuur.
Zorg Niet voor kortsluiting bij de batterijen/accu's.
Haal ook lege batterijen uit het apparaat.
- Verwijder de batterijen als u het apparaat gedurende langgetijd nicht gezebuikt.
- Controleer voor hetplaatsen van de batterijen of de contacten in het apparaat en de contacten van de batterijen schoon zijn en reinig ze zo nodig.
- Gebruik het accublok alleen bij een kamertemperatuur van 10 - 40^

4. Inhoud van de levering

GEVAAR!

Verstikkingsgevaar!

Er bestaat verstikkingsgevaar door het inslikken of inademen vankleine onderdelen of folie.

Houd het verpakkingsfolie buiten het bereik van kinderen.

Controleer de levering op volledigheid en informeer ons binnen 14ragen na aankoop als de levering nicht compleet is.

Het door u gekochtpe pakket hoort het volgende te bevatten:

• Stofzuiigrobot met ingebouwd lithiumionen accublok
• Oplaadstation
  -Netadapter
  Lichtsluis (virtuele wand)
• Afstandsbediening
  -2 reserveborstels (zijkant)
  -1 reservefilter
• Reinigungskwastje
• Gebruiksaanwijzing en garantietdocumenten

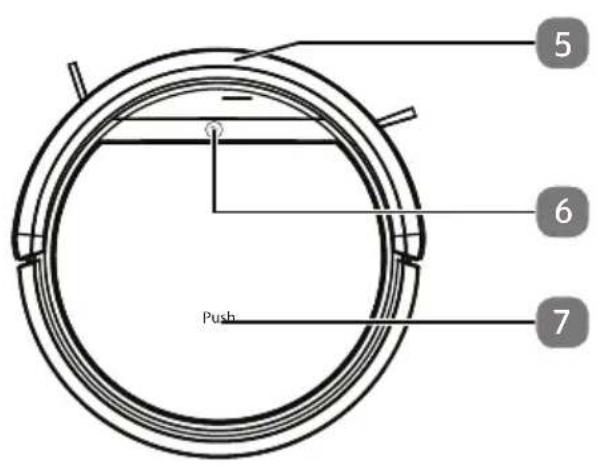

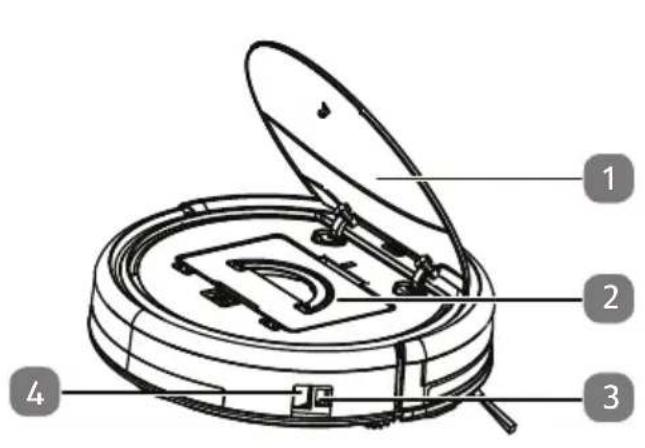

5. Overzicht van het apparaat

1) Deksel van de stofbak
2) Stofbak met filter
3) Adapteraansluiting
4) Aan-uitschakelaar
5) Stootrand
6) Controlelampje
7) Markering voor het openen van het deksel

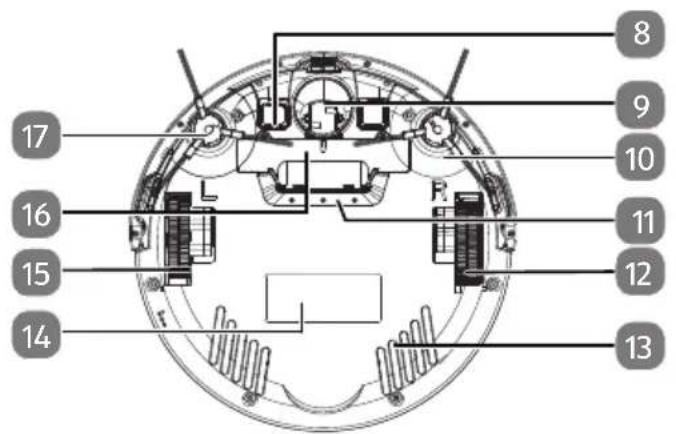

5.1. Onderkant

8) Oplaadcontacten
9) Loopwiel: ter ondersteuning van de bewegingsrichting
10) Reinigingsborstel, rechts
11) Zuigopening
12) Loopwiel: voor het verplaatsen van het apparaat
13) Ventilatiesleuven

14) Typeplaatje
15) Loopwiel: voor het verplaatsen van het apparaat
16) Batterijvak
17) Reinigingsborstel, links

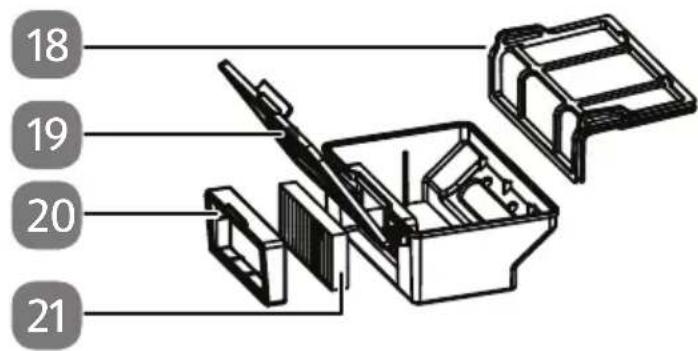

5.2. Stofbak met fi Iter

18) Stofffilter
19) Stofbak met deksel
20) EPA-filterframe
21) EPA-filter

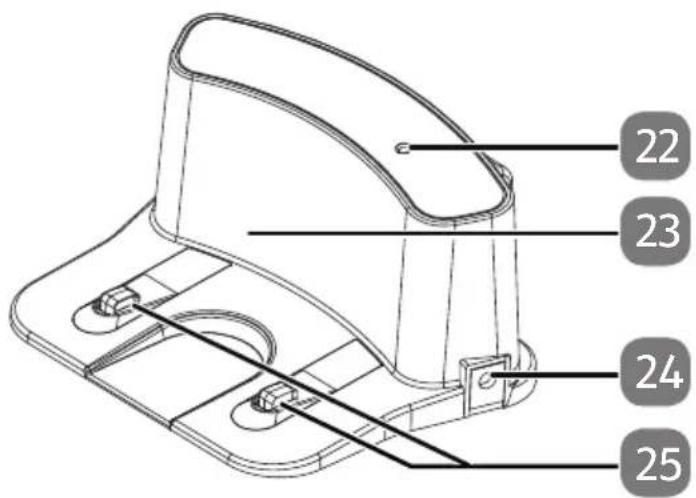

5.3. Oplaadstation

22) Controleampje
23) Behuizing
24) Adapteraansluiting
25) Oplaadcontacten

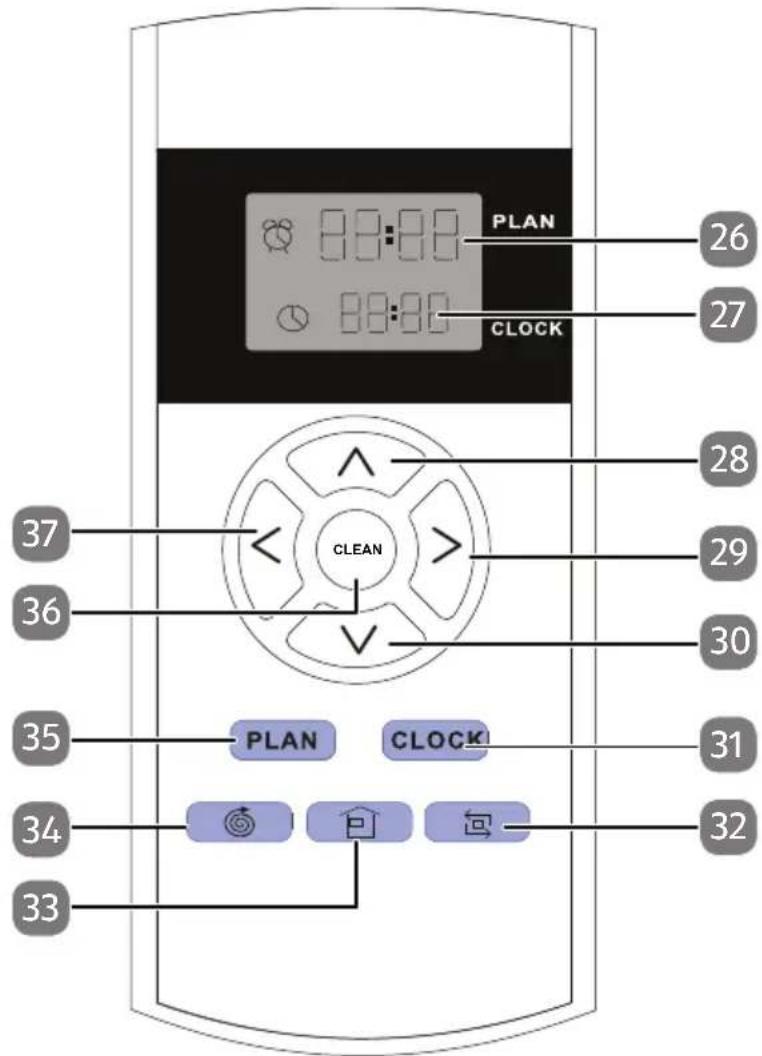

5.4. Afstandsbediening

26) Weergave starttijd
27) Tijdsaanduiding
28) Bedrijfsmodus: vooruit; modus starttijd/tijdweergave: Waarde verhogen
29) Bedrijfsmodus: maar rechts; modus starttijd/tijdweergave: van uurweergave overschakenaar minutenweergave
30) Bedrijfsmodus: hinteruit; modus starttijd/tijdweergave: Waarde verlagen
31) Tijd instellen; selectie van vrijd bevestigen
32) Zuigbeweging langs wenden
33) Terugkeren maar oplaadstation
34) Cirkelvormige zuigbeweging
35) Starttijd instellen; selectie van starttijd bevestigen
36) CLEAN: Hindernisafhankelijke automatische standardreinigung
37) Bedrijfsmodus: maar links

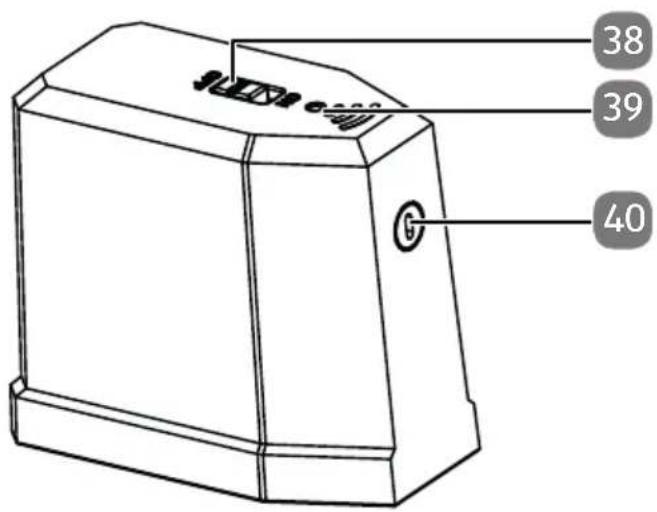

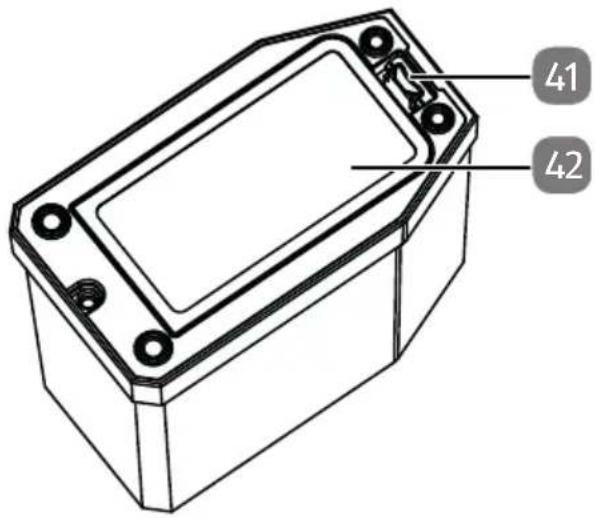

5.5. Lichtsluis (virtuele wand)

DE

NL

FR

ES

IT

38) Aan-uitschakelaar
39) Controleampje
40) Lichtsluis
41) Openingslus
42) Batterijvak

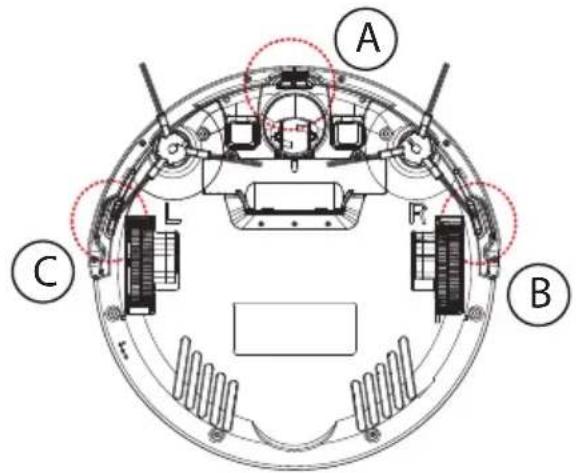

5.6. Sensoren op stofzuigrobot

A Sensor voor
B Sensor rechts
C Sensor links

6. Ingebruikneming

6.1. Reinigingsborstels aanbrengen

Vór het eerste gebruik要去en eventueel de meegeleverde borstels worden aangebracht.

De borstels konnen met behulp van een kruskopschroeverbendraier worden aangebracht en weggenomen.

Druk de beiden met L en R gemarkeerde borstels op de houders totdat de borstels vastklikken. Let waar bij op de markings L en R op het apparaat.

6.2. Accublok opladen

De stofzuigrobot is uitgerust met een lithiumionen accublok. Na het uitpakken要去 het accublok van het apparatusaat eerst ca. 4,5uur lang worden opgeladen. Ditkomt het vermogen van de accu op de lange duur ten goede.

Met de meegeleverde netadapter of via het oplaadstation kutu uw stofzuiigrobot opladen.

Direct opladen van het apparaat

Sluit de meegeleverde netadapter aan op de aansluiting voor de netadapter aan de zijkant van de stofzuiigrobot.

Opladen via het oplaadstation

Sluit de netadapter aan op de aansluiting voor de netadapter van het oplaadstation. Plaats de stofzuigrobot zo op het oplaadstation dat de laadcontacten boven elkaar liggen.

Steek de stekker van de netadapter in het stopcontact.

Het apparaat wordt opgeladen. Alle leds van het controelampje knipperen.

Zodra het accublok vollediq is opgeladen, blijven de leds branden.

Het accublok要去 uiterlijk worden opgeladen wanner de middelste led van het controleampje knippert.

Laad het accublok op voor de volgende schoonmaakbeurt via de netadapter van het apparaat. Indien het oplaadstation is aangesloten, keert de stofzuigrobot automatisch terug maar het oplaadstation als de accu bijna leeg is. Bij de terugkeer maar het oplaadstation worden het reinigingsproces onderbroken.

Als de prestaties van de accu duidelijk hinter worden, neemt u contact op met het MEDION Service Center.

6.3. Batterijen in de afstandsbediening plaatsen

Verwijder het klepje van het batterijvak aan de achterkant van de afstandsbediening door het omlaag te schuiven.
- Plaats twee 1,5V batterijen van het type AAA. Let waar bij op de polariteit zoals die in het batterijvak is aangegeven.
Zet het klepje van het batterijvak terug en schuif het dicht.

6.4. Batterijen in de Lichtsluis (virtuele wand) plaatsen

Verwijder het klepje van het batterijvak door de openingslusaar achefter te drukken en tegelijkertijd het klepje van het batterijvak omhoog te tillen.
- Plaats twee 1,5V batterijen van het type AA. Let waar bij op de polariteit zoals die in het batterijvak is aangegeven.

Sluit het klepje van het batterijvak.

Meer informatatie over de opbouw en de werkig van de Lichtsluis (virtuele muur) vindt u in het hoofdstuk "7.3. Lichtsluis (virtuele wand) gebruiken" op blz. 60.

6.5. Tijd instellen

Als u de starttijdfunctie wilt gebruiken, moet u eerst deijd instellen op de afstandsbediening. Ga als volgt te werk:

Druk op de toets CLOCK om de huidigeijd in te stellen.

De uuraanduiding knippert.

Stel met behulp van de pijltoetsen en het uwir. Druk daarna op de toets > om de minutenweergave in te stellen.

De minutenaanduiding knippert.

Stel met behulp van de pijltoetsen en de minutes in.
Bevestig de invoer door op de toets CLOCK te drukken.

De tijd is nu ingesteld.

7. Bediening van stofzuiger

U krijgt de.best schoonmaakresultaten als u alle losse voorwerpen op de vloer, zoals gordijnen, kledingstukken, papier, losse kabels en verlengsnoeren verwijdert.

LET OP!

Gevaar voor materièle schade!

Losse kabels können tijdens het stofzuigen in uw stofzuigrobot verstrikt raken en worden meegezogen. Apparaten konnen zo bijvoorbeeld van een tafel worden getrokken en.daarbij beschadigd raken.

Leg de kabel buiten het bereik.

Deze stofzuigrobot is nicht geschickt voor gebruik op tapijten.

Elke keer als er een toets worden ingedrukt, klinkt er ter bevestiging een geluidssignaal.

Verwijder voor het inschakelen de stekker van de Lichtnetadapter uit het apparaat.
Controller of de stofbak schoon is en het filter correct is geplaatst.

Plaats de stofzuigrobot op een vrij oppervlak in de ruimte.

Zet de aan/uit schakelaar in de stand ON om het apparaat bedrijfsklaar te makes.
Druk op de toets CLEAN op het apparaat of op de afstandsbediening om het reinigingsproces te starten.

De led van het contrôlelampje blijdt branden.

Druk nogmaals op de toets CLEAN om het reinigingsproces te onderbreken. Druk nogmaals op de toets CLEAN als u de reiniging wilt voortzetten.

Als u darüber nicht binnen 15 seconden op een toets drukt, schakelt de stofzuigrobot over� naar de ruststand. U kurz de stofzuigrobotrechtstreeks vanuit de bedrijfsstand in de ruststand zetten door de toets CLEAN ca. drie seconden ingedrukt te houden. In de ruststand is het controelampje uitgeschakeld.

Als de accu bijna leeg is, keert de stofzuigrobot automatisch terug maar het oplaadstation. Bij de terugkeer maar het oplaadstation worden het reinigingsproces onderbroken.

Reinig regelmatig de zuigopening terwijl het apparaat is uitgeschakeld (aan/uit schakelaar in de stand OFF) en kaak na ieder gebruik de stofbak leeg.

7.1. Starttijd instellen

Als u het reinigingsproces wilt starten terwijl u afwezig bent, stelt u een starttijd voor de reiniging in. Ga als volgt te werk:

Zet de aan/uit schakelaar in de stand ON om het apparaat bedrijfsklaar te make.
Druk op de toets PLAN om de starttijd in te stellen.

De uuraanduiding knippert.

Stel met behulp van de pijltoetsen en het uw in. Druk daarna op de toets om de minutenweergave in te stellen.

De minutenaanduiding knippert.

Stel met behulp van de pijltoetsen en de Minutes in.
Bevestig de invoer door op de toets PLAN te drukken.

De starttijd is nu ingesteld. De leds van het controelampje knipperen. Op het ingestelde tijdstip worden het reinigingsproces gestart.

U=knt de starttijd uitschakelen door de starttijd in te stellen op 00:00.

7.2. Modus selecteren

Door de sensoren, de schokdemper op het apparaat en de afzonderlijke fotoelektrische beveiliging worden de stofzuigrobot automatisch door de ruimte geleid. U kunt bepalen hoe de stofzuigrobot waar bij te werk要去en:

Reinigungsmodus Druk op toets Type reiniging
Automatisch	CLEAN	Hindernisafhankelijkestandaardreinigung
Punctuele reiniging	◎	Voor gerichte reinigung van eenvlak rondon het startpunt van destofzuigrobot
Reinigung langsdewand	◎	Voor reinigung langs wanden/hindernissen. Als er geen hindernissen zichter oriëntatie,beeindigt de stofzuigrobot de reinigung.
Terug maaroplaadstation	◎	Stofzuigrobot keert terug maarhet oplaadstation en laadt hetaccublok op.

7.3. Lichtsluis (virtuele wand) gebruiken

De actieradius van de robotstofzuiger kan worden beperkt, bijv. om te voorkomen dat het apparaat te zicht bij breekbare voorwerpen komt, om bepaalde delen van de ruimte van het schoonmaken uit te sluiten of om te voorkomen dat het apparaat van een trap afvalt. Plaats de Lichtsluis hiervoor.

De Lichtsluis zendt een infraroodsgnaaluit en genereert zo een 3 meter lange virtuele wand. De robotstofzuiger verandert bij deze wand vanrichting en kan de wand Niet passeren.

Hoe groter de afstand tot het apparaat is, hoe breder de virtuele barriere wirdt (zie de afbeelding hieronder). Dit is kenmerkend voor infraroodsignalen en betekent nicht dat er iota's nicht in orde is.

Als u de actieradius van de robotstofzuiger wilt beperken tot een ruimte, plaats de Lichtsluis dan buiten de deuropening die u wilt blokkeren. Op die manier functioneert de Lichtsluis het Beste.

De Lichtsluis moet in de rijrichting van de robotstofzuiger gezien voor het apparaat worden geplaatst.

= reinigingszone
x = verboden zone
Stel de Lichtsluis zo op dat de schakelaar.altijd waar boven wijst.
- Plaats de Lichtsluis parallel voor de hindernis, resp. de verboden reinigingszone en let erop dat de infraroodsensor Niet afgedekt worden, maar vrij de ruimte kan instralen.

Zet de schakelaar van de Lichtsluis in de stand ON.

Tijdens gebruik keert de stofzuigrobot om zodra hij het infraroodbereik van de Lichtsluis binnenrijdt.

LET OP!

Gevaar voor beschadiging!

Op basis van de bouwkundige omstandigheden in en de constructie van een ruimte, kan hetijken dat de Lichtsluis het uitgesloten gedeelte nicht volledig afluit resp. dat de sensoren van de stofzuigrobot,trappen en hinderissen Niet volledig detecteren. Er kan een dood gebied ontstaan waarbinnen de robot de virtuele muur kan passeren.

Stel de sensor zo op dat de stofzuigrobot denen nicht kan passeren.
Test of de stofzuigrobot traptreden of andere hindernissen herkent.
Zet indien nodig extra barrières neer om beschadigingen aan voorwerpen, muren,,trappen of aan het apparaat zich te voorkomen.

7.4. Energiemanagement van de stofzuigrobot

U gekruikt de stofzuigrobot af en toe

Wanner de stofzuiigrobot Niet meerere keren per dag, dagelijks of regelmatig要去 reinigen, adviseren wij na elke volledige oplading het oplaadapparaat resp. de netadapter uit het stopcontact los te make. Schakel ook de stofzuiigrobot via de aan-/uitschakelaar op OFF.

U gezbruikt de stofzuigrobot dagelijks

Wij adviseren constant opladen bij dagelijks meertereKaren gebruik, zodat hetoodzakelijk en volledige zuigvermogen van de stofzuigrobot gewaarborgd blijft. Bij succesvolle volledige oplading brandt de laad-leds permanent en hetenergieverbruik worden door de druppelling geminaliseerd.

U gezbrukt de stofzuigrobot af en toe of regelmatig voor Kleinere oppervlakken

De stofzuigrobot heeft een rustmodus. (zie hoofdstuk rustmodus). De rustmodus worden geadviseerd wanner Kleinere oppervlakken worden gereinigd en nog voldoende energia, zonder de accu opniew te laden, aanwezig is.

Maak het oplaadapparaat resp. de netadapter los uit het stopcontact. Schakel de stofzuigrobot via de aan-/uitschakelaar op ON. De stofzuigrobot schakelt na 15 seconden in de rustmodus.

De stofzuigrobot kan te allenijdweer voor het stofzuigen worden ingeschakeld via de CLEAN-toets op de afstandsbediening, programmering of op het apparaat.

	Verbruik in Watt
Netadapter	0,28
Lading met netadapter op stofzuigrobot direct	13,31 W
Lading met oplaadstation 13,72 W
Druppelling op oplaadstation 1,43 W
Druppelling op netadapter 1,14 W

8. Reiniging en onderhoud

GEVAAR!

Gevaar voor elektrische schokken!

Er bestaat gevaar voor elektrische schokken/ kortsluiting door stroomvoerende onderdelen.

Dompel de stofzuigrobot, het oplaadstation of de netadapter nooit onder in water of vloeistoffen! Reinig het apparaat en alle accessoires alleen droog resp. met een Licht bevochtigde doek.
Zet de aan/uit schakelaar in de staroff en trek voor elke reinigings- en onderhoudsbeurt en voor het monteren en verwijderen van accessoires de netadapter uit het stopcontact.

Uw stofzuigrobot kan snel en gemakkelijk worden gereinigd en onderhouden. Maak de stofbak leeg en reinig het filter na elk gebruik. Reinig de zuigopening indien nodig.

• Gebruik voor het reinigen van het oppervlak van het apparaat geen oplosmiddelen of bijtende of gasvormige schoonmaakmiddelen. Veeg het oppervlak van de stofzuigrobot met een zachte, ie's met water bevochtigde doek af.
• Reinig de sensoropppervlakken en oplaadcontacten met een schone droge doeck.

8.1. Stofbak reinigen

Wij adviseren om na elk gebruik de stofbak leeg te makeen en het filter te reinigen. Voer de onderstaande stappen UIT:

A) Druk op het met PUSH gemarkeerde drukvlak van het apparaatdeksel. De deksel gaat open.
B) Klap de handgreep van de stofbak omhoog en verwijder de stofbak uit de stofzuigrobot.
C) Verwijder het EPA-filter met rooster voor EPA-filter.
D) Klap het deksel van de stofkap omhoog en verwijder het stofffilter.
E) Maak de stofbak leeg boven een vuilcontainer.
F) Spoel de stofbak uit met water. Reinigen met water is nicht elke keer nodig.

Zet de stofbak Niet in de vaatwasser!

Reinig het stofffilter en EPA-filter regelmatig met het meegeleverde penseel.

G) Zodra de stofbak droog is, staat u de filters terug. Nadat de reiniging is voltooid, staat u de stofbak terug en sluit u het deksel van de stofzuigrobot.

Controller voor ingebruikname of het filter van de stofbak correct is geplaatst.

8.2. Zuigopening reinigen

Na enigeijd bestaat de kans dat vuil en stof zich bij de zuigopening ophoopt waardoor het zuigvermogen afneemt. Om dit te vermijden, moet de zuigopening regelmatig worden gereinigd.

Schakel het apparaatuit.
Verwijder vuil en stof bij en in de zuigopening.

8.3. Borstels reinigen

Wij adviseren de borstels regelmatig te reinigen. Voer de onderstaande stappen UIT:

Schakel het apparaat uit en leg het met de onderkant maar boven op een vlakke ondergrond.
Maak de schroef op de borstel los met een kruiskopschroevendraier. Houd de borstels vast en trek deze recht maar boven om ze uit het apparaat te verwijderen.
Verwijder vuil en haren van de borstels.
Breng de borstels na de reiniging opniew aan.
Voor efficiente werking moeten de borstels na enigeijd worden verrangen. Voor verrangende accessoires kunt u contact opnemen met ons Service Center.

Als de borstels verbogen raken, kan het helpen deze in heet water te leggen zodate zich waar hun oorspronkelijke vom krijgen.

8.4. Loopwiel reinigen

Bij een blokkade van het voorste loopwiel verwijdert u het loopwiel en maakt u deze schoon met een bevochtigde doek.
- Plaats het voorste loopwielervolgens wee in positie tot deze hoorbaar vastklikt.

9. Probleemoplossing

Ga bij een storing in de werkking van het apparaat eerst na of u het probleem aan de hand van het onderstaande overzicht zich kunt oploussen.

Probeer in geen geval om het apparaat zich te repareren. Als er een reparatie nodig is, neem dan contact op met ons servicecentrum of een ander geschikt reparatiebedrijf.

Probleem Mogelijk oorzaak Oplossing
Het lukt nicht om het apparaat in te schakelen.	Het accublok is leeg.	Laat het accublok ongeveer 4,5 uu lang volledig opladen.
Het apparaat verplaatst zich in de buurt van de Lichtsluis in een beperkte radius.	Het infraroodsignaal worden gereflecteerd.	Verwijder delichtsluien controller of het probleem zich nog steeds voordoet.
Het controleampje knippert nadat het apparaat is ingeschakeld.	Het accublok is leeg.	Laat het accublok ongeveer 4,5 uu lang volledig opladen. Verhelp alle storingen
Stofzuigrobot beweegt Niet Er klinkt een enkel geluidssignaal.	Wielen+zijn geblokkeerd.	Verhelp de storing aan de wielen.
Sensorstoring Er klinkt een dubbel geluidssignaal.	De stofzuigrobot staat op een donkere vloer. De sensor is afgedekt.	Verplaats de stofzuigrobot maar een Lichtere plek. Reinig de sensor.
Apparaat is geblokkeerd Er klinkt een drievoudig geluidssignaal.	Stofzuigrobot hangt vast.	Verplaats de stofzuigrobot maar een andere plek.
De borstels aan de zijkanten bewegen zich Niet.	Door vuil geblokkeerd.	Verwijder de borstels, reinig deze grondig en plaats zeervolgens wee terug.

10. Accublok verwijden

VOORZICHTIG!

Gevaar voor letsel.

Houd de uitgenomen accu's uit de buurt van kinderen, gooi ze Niet in het vuur, sluit ze Niet kort en haal ze Niet uit elkaar.
Stel de uitgenomen accu's nicht bloot aan extreme omstandigheden, bijvoorbeeld verwarmingsradiatoren of direct zonlicht! Er bestaat groter gevaar voor lekkage!
Vermijd contact met huid, ogen en slijmvliezen. Spoel bij contact met accuzuur de betreffende lichaamsdelen onmiddelijk met overvloedig schoon water af en raadpleeg onmiddelijk een arts.

Verwijder het accublok voordat u de stofzuigrobot gaat afvoeren of bij een defect aan het accublok.
Controller of het accublok bij de verwijdering volledig is ontladen.
Schakel het apparaat uit, trek eventueel de netadapter uit het stopcontact en verwijder het netsnoer van het apparaat.
Maak de beiden schroeven aan de onderkant van de stofzuigrobot met een kruiskopschroeevendraaier los en open het batterijvak.
Verwijder het accublok door aan de lus te trekken.
Trek de stekker van het accublokuit de aansluiting op het apparaat.
Voer het accublok volgens milieuvoorschrift af (zie "11. Afvalverwerking" op blz. 67).
Bij het verwangen van het accublok sluit u de stekker van het accublok aan op de aansluiting van het apparatusat. Plaats een/New accublok in het apparatusat. Gebruikuitsluitend een accublok van hetzelfde type.
Sluit het batterijvak met de beiden schroeven.

11. Afvalverwerking

Verpakking

Uw apparaat zit ter bescherming gegen transportschade in een verpakking. Verpakkingen zijn onbewerkte materialen en+zijn dus geschikt voor hergebruik of hunnen worden teruggebracht in de grondstoffenkringloop.

Apparaat

Afgedankte apparaten mogen nicht bij het normale huisvuil worden gedaan.

Volgens richtlijn 2012/19/EU要去 het apparaat aan het einde van zich levensduur op een passende manier worden afgevoerd.

Hierbij worden voor hergebruik geschikte stoffen in het apparaat gerecycled, zodat belasting van het milieu worden voorkomen.

Geef het afgedankte apparaat af bij een inzamelpunt voor afgedankte elektrische apparaten of bij een afvalsorteercentrum.

Neem voor meer informatie contact op met de milieudienst bij u ter plaatse of met uw gemeente.

Batterijen/accu's

Verbruike batterijen/accu's horen nicht thus bij het huisvuil. Batterijen要去en volgens de lokale voorschriften worden weggegooid.

Hiervoor zich er bij winkels die batterijen verkopen, en bij lokale inzamelpunten bakken aanwezig waarin batterijen konnen worden gedeponeerd. Neem voor meer informatie contact op met uw lokale afvalverwerkingsbedrijf of uw gemeente.

Gebruiksduur ca. 90 min.

Gewicht ca. 2,05 kg

Afmetingen ca. 30 × 8 cm

Accublok

lithium-ion-accu

Model INR18650M26-4S1P-AGX-8

Fabrikant BYD, China

Capaciteit 2400 mAh

Nominale spanning

14,4V--

Vermogen 34,56 Wh

Cellen 4

Oplaadtijd ca. 4,5 uu

Bedrijfstemperatuur 10^ - 40^

Netadapter

13. Conformiteitsinformatie van de EU

Hiermee verklaart MEDION AG dat dit apparaat voldoet aan de basiseisen en andere relevante voorschriften:

EMC-richtlijn 2014/30/EU
Laagspanningsrichtlijn 2014/35/EU
Ecodesign-richtlijn 2009/125/EG
RoHS-richtlijn 2011/65/EU

14. Service-informatie

Wanner uw apparaat Niet zoals gewenst of verwacht functioneert, neem dan contact op met once klantenservice. U heeft verschillende möglichkheden, om met ons contact op te nemen:

• In unsere Service Community vindt u andere gebruikers en unsere medewerkers en waarkest u uw ervaringenuitwissenelen en uw kennis delen. U vindt unsere Service Community onder http://community.medion.com.
• U kunt natururlijk ook ons contactformulier gebruiken onder www.medion.com/contact.
• En bovendien staat ons serviceteam ook via de hotline of per post ter beschikking.

Nederland
Openingstijden Hotline Klantenservice
Werkdagen: 08.30 - 21.00=uur Zaterdag: 10.00 - 18:00=uur Feestdagen: 10.00 - 14.00=uur	③ 0900 - 2352534
Buiten dezearenden(Int)kunt u op het genoemde nummer te allen tijde gebruik maken van onze voicemaildienst met terugbeloptie.
Serviceadres
MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland
België
Openingstijden Service Hotline
Ma - vr: 09:00 - 19:00	1 02 - 200 61 98
Serviceadres
MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland
Luxemburg
Openingstijden Klantenservice
Ma - vr: 09:00 - 19:00	1 34 - 20 808 664
Serviceadres
MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland
Nederland
Deze en vele andere gebruiksaanwijzingen staan ter beschikking om te downloaden via het serviceportaal www.medion.com/nl/service/start/. Daar vindt u ook drivers en andere software voor verschillende apparaten. Ook(Int) u de QR-code hiernaast scanners en de gebruiksaanwijzing via het serviceportaal downloaden op uw mobiele eindapparaat.
België
Deze en vele andere gebruiksaanwijzingen staan ter beschikking om te downloaden via het serviceportaal www.medion.com/be/nl/service/start/. Daar vindt u ook drivers en andere software voor verschillende apparaten. Ook(Int) u de QR-code hiernaast scanners en de gebruiksaanwijzing via het serviceportaal downloaden op uw mobiele eindapparaat.

Luxemburg

Deze en vele andere gebruiksaanwijzingen staan ter beschikking om te downloaden via het serviceportaal

Daar vindt u ook drivers en andere software voor verschillende apparaten.

Ook(Int) de QR-code hiernaast scannen en de gebruiksaanwijzing via het serviceportaal downloaden op uw mobiele eindapparaat.

15. Colofon

Copyright © 2019

Stand: 16.10.2019

Alle rechten voorbehonden.

Deze gebruiksaanwijzing is auteursrechtelijk beschermd.

Verveelvoudiging in mechanische, elektronische of welke andere vorm dan ook zonder schriftelijktoestemming van de fabrikant is verboden.

Het copyright berust bij de firma:

MEDION AG

Am Zehnhof 77

45307 Essen

Duitsland

Houd er rekening mee dat het bovenstaande adres geen retouradres is. Neem eerst contact op met once klantenservice.

16. Privacy statement

Beste klant!

Wij delen u mee dat wij, MEDION AG, Am Zehnhof 77, 45307 Essen, als verwerkingsverantwoordelijk je uw personsgeveens verwerken.

In aangelegenheden die te makehben haben met hetrecht op gegevensbescherming, worden wij bijgestaan door de functionaris voor gegevensbescherming van onsze onderneming, die bereikbaar is onder MEDION AG, Datenschutz, Am Zehnhof 77, D-45307 Essen; [e-mail]. Wij verwerken uw gegevens ten behoeve van de garantieafwikkeling en daarmee samenhangende processen (bijv. reparaties) en baseren ons bij de verwerking van uw gegevens op de met ons gesloten koopovereenkomst.

Wij zullen uw gevevens voor de garantieafwikkeling en daarmee samenhangende processen (bijv. reparaties) doorgeven aan de Dienstverleners die de reparaties in opdracht van onsuitvoeren. Wij slaan uw personsgeveens gewoonlijk op voor de duur van drieJAar om ervoorte zorgen dat uw wettelijk garantieaanspraken konnen worden verruld.

U hebt gegenover ons hetrecht op informatatie over de betreffende personsgegevens en op rectificatie, wissing, beperking van de verwerking, bezwaar gegen de verwerking en op gegevensoverdraagbaarheid.

Ten aanzien van hetrecht op informatie en wissing gelden evenwel beperkingen volgens § 34 en § 35 van de Duitse wet bescherming personsgeveens (BDSG) (art. 23 AVG). Bovendien heb u hetrecht om een klacht in te dieren bij een toezichthoudende autoriteit (art. 77 AVG junto § 19 BDSG). Voor MEDION AG is dat de functionaris voor gegevensbescherming en informatievrijheid van de deelstaat Noordrijn-Westfalen (Landesbeauftragte fur Datenschutz und Informationsfreiheit Nordrhein Westfalen), Postbus 200444, 40212 Düsseldorf. www.ldi.nrw.de.

De verwerking van uw geevens isoodzakelijk voor de garantieafwikkeling;\ zonder dat de vereiste geevens beschikbaar worden gesteld, is het Niet möglichk om de garantie af te wikkelen.

Sommaire
