IAN 89880 - Krik ULTIMATE SPEED - Gratis gebruiksaanwijzing en handleiding

Producttype	Hydraulische krik met wielen
Merk	Ultimate Speed
Model	IAN 89880
Maximale draagvermogen	2000 kg
Slaghoogte	135 mm (min) - 342 mm (max) met adapter
Aanvangshoogte	13,5 cm
Maximale bedieningskracht	350 N
Type hydraulische olie	SAE 10
Hoeveelheid hydraulische olie	115 ml
Bedrijfstemperatuurbereik	-20 °C tot +40 °C
Inhoud van de verpakking	Hydraulische krik, adapter, pomphefboom, gebruiksaanwijzing
Beoogd gebruik	Voertuigen heffen en laten zakken (niet-commercieel gebruik)
Gebruiksveiligheid	Altijd gebruiken met steunbokken en wielkeggen; stevige en vlakke ondergrond
Routineonderhoud	Externe bewegende delen smeren; reinigen met een licht geoliede doek
Onderhoud	Olie bijvullen door gekwalificeerd personeel; controle elke 3 jaar aanbevolen
Repareerbaarheid	Reparaties alleen door een specialist; zelf niet demonteren
Norm	EN 1494 / A1:2008

Veelgestelde vragen - IAN 89880 ULTIMATE SPEED

Wat is het maximale draagvermogen van de krik IAN 89880?

Het maximale draagvermogen is 2000 kg. Overschrijd dit nominale draagvermogen nooit.

Hoe hef ik een voertuig veilig met deze krik?

Plaats de krik op een stevige en vlakke ondergrond, zet de handrem vast, blokkeer de wielen. Sluit de daalklep, plaats de krik onder een goedgekeurd hefpunt en pomp vervolgens met de hefboom. Gebruik altijd steunbokken om het voertuig te ondersteunen voordat u eronder werkt.

Welk type hydraulische olie gebruiken en welke hoeveelheid?

Gebruik SAE 10 hydraulische olie en vul niet meer dan 115 ml. Het bijvullen moet door gekwalificeerd personeel worden gedaan.

Hoe de daalklep sluiten en openen?

Draai de hefboom met de klok mee om de klep te sluiten. Om te openen, draai tegen de klok in. Sluit de klep na elk gebruik.

Kan ik de krik gebruiken om het voertuig in verhoogde positie te houden?

Nee, de krik is alleen bedoeld om het voertuig te heffen en te laten zakken. Zodra het is geheven, plaatst u het op steunbokken voordat u eronder werkt.

Hoe installeer ik de meegeleverde adapter?

Draai de zeskantschroef van de moer los, plaats de adapter op de steunplaat, steek de schroef van bovenaf in, bevestig de moer onder de plaat met behulp van een 19 mm polygonaalsleutel en een 19 mm dopmoersleutel.

Welk regelmatig onderhoud is nodig?

Smeer de externe bewegende delen, reinig met een licht geoliede doek. Controleer voor elk gebruik op olielekkages en of alle schroeven zijn aangedraaid.

Wat te doen bij een storing van de krik?

Repareer de krik nooit zelf. Laat het repareren door een specialist. Demonteer het apparaat niet, omdat dit tot ernstige storingen kan leiden.

Hoe de krik opbergen na gebruik?

Laat de hefarm en de hefboom volledig zakken. Sluit de daalklep. Berg de krik op een droge en stofvrije plaats op.

Kan deze krik worden gebruikt op grind of aarde?

Nee, gebruik alleen op stevige en vlakke ondergronden zoals beton of asfalt. Ongelijke oppervlakken kunnen leiden tot verschuiven van de lading.

GEBRUIKSAANWIJZING IAN 89880 ULTIMATE SPEED

Bedienings- en veiligheidsinstructies

Vertaling van de originele gebruiksaanwijzing

DE AT CH

HYDRAULIK-RANGIERWAGENHEBER

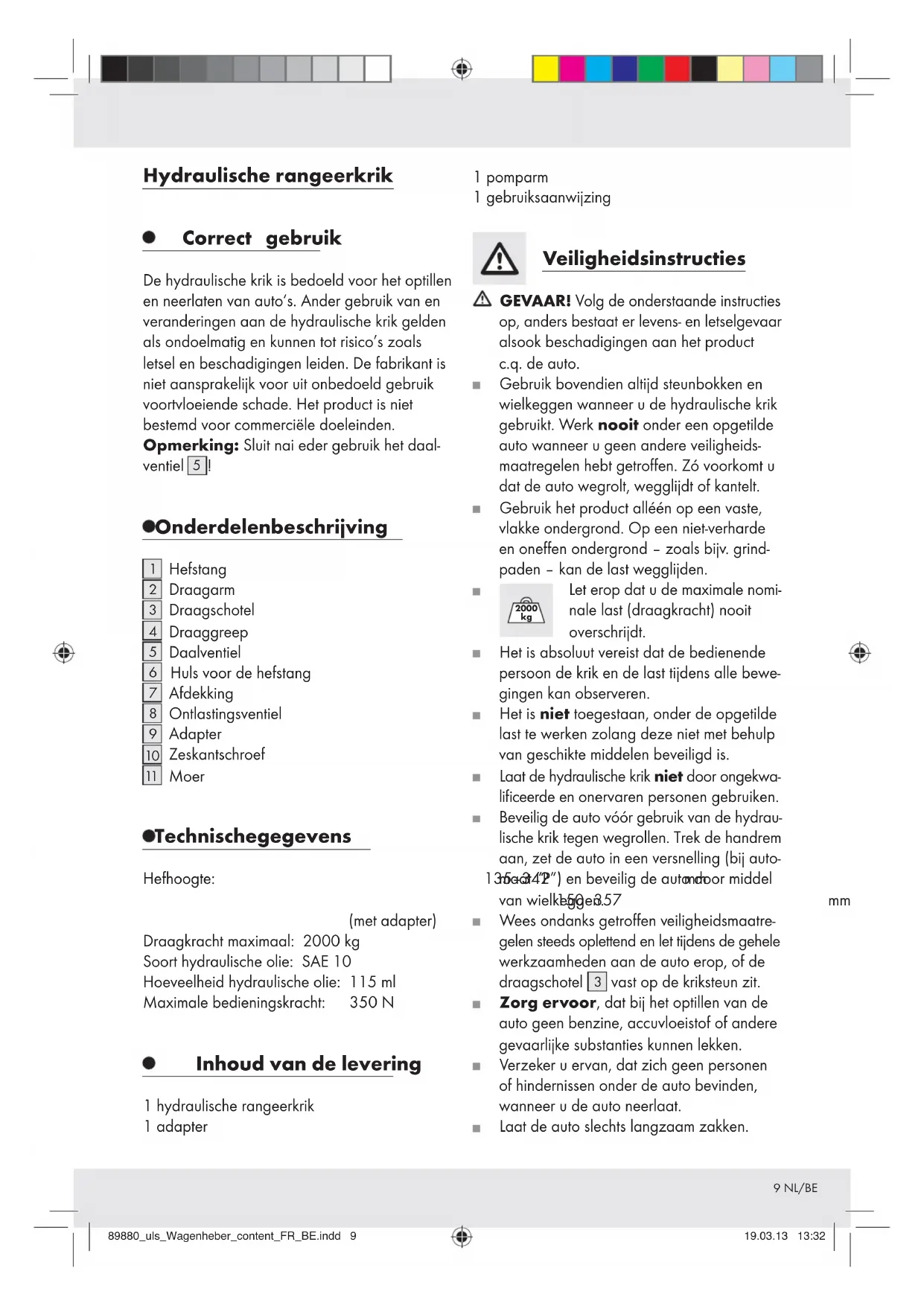

NL/BE Bedienings-en veiligheidsinstructies Pagina 9

De hydraulische krik is bedoeld voor het optillen en neerlaten van auto's. Ander gebruik van en veranderingen aan de hydraulische krik gelden als ondoelmatig en kunnen tot risico's zoals letsel en beschadigingen leiden. De fabrikant is Niet aansprakelijk vooruit onbedoeld gebruik voortvloeijeende schade. Het product is nicht bestemd voor commerciele doeleinden.

Opmerking: Sluit nai eder gebruik het daal-ventiel 5!

Onderdelenbeschrijving

Hefstang
2 Draagarm
3 Draagschotel
4 Draaggreep
5 Daalventiel
6 Hulsvoor de hefstang
7 Afdekking
8 Onlastingsventiel
9 Adapter
10 Zeskantschroef
1 Moer

-Technischegegevens

Hefhooge:

(met adapter)

Draagkracht maximaal: 2000kg

Soort hydraulische olie: SAE 10

Hoeveelheid hydraulische olie: 115 ml

Inhoud van de levering

1 pomparm
1 gebruiksaanwijzing

Veiligheidsinstructies

GEVAAR! Volg de onderstaande instructies op, anders bestaat er levens- en letselgevaar alsook beschadigingen aan het product c.q. de auto.

Gebruik bovendien als tijd steunbokken en welkeggen wonneer u de hydraulische krik gebruikt. Werk nooit onder een opgetilde auto wonneer u geen andere veiligheidsmaatregelen hebt getroffen. Zo voorkomt u dat de auto wegrolt, weglijkdt of Kantelt.
- Gebruik het product alleén op een vaste, vlakke ondergrond. Op een Niet-verharde en oneffen ondergrond - zoals bijv. grindpaden - kan de last weglijkden.

Let erop dat u de maximale nominale last (draagkracht) nooit overschrijdt.

Het is absolut vreeist dat de bedienende person de krik en de last tijdens alle bewegingen kan observeren.
Het is Niet toegestaan, onder de opgetilde last te werken zolang deze Niet met behulp van geschikte middelen beveiligd is.
Laat de hydraulische krik Niet door ongekwalificeerde en onervaren personen gebruiken.
Beveilig de auto vór gelebruik van de hydraulische krik gegen wegrollen. Trek de handrem aan,zet de auto in een versnelling (bij auto

13542" en beveilig de autondeor middel van welkege 8.57

Wees ondanks getroffen veiligheidsmaatregelen steeds oplettend en let tijdens de gehelewerkzaamheden aan de auto erop, of dedraagschotel 3 vast op de kriksteun zit.
Zorg ervoor, dat bij het optillen van de auto geen benzine, accuvloeistof of andere gevaarlijke substanties konnen lekken.
Verzeker u ervan, dat zich geen personen of hindernissen onder de auto bevinden, wanner u de auto neerlaat.
Laat de auto slechts langzaam zakken.

• Controller of alle onderdelen op de voorgeschreiben wijze gemonteerd zich en in optimale staat verkeren.
• Controller vór ieder gebruik of de hydraulische krik optimaal functioneert. Controller de hydraulische krik vooral op lekkende hydrauliekolie en correcte montage van alle schroeven en ventielen.
  Gebruik de hydraulische krik nooit om een auto te transporteren of te beladen. Til nooit de complete auto op.
  Let erop, dat er zich geen Personen - vooral kinderen - in de auto bevinden en dat personen in de directe omgeving voldoende afstand tot de auto honden wanner de hydraulische krik in gebruik is.
  Verstel nooit het ontlastingsventiel 8. Het ventiel werd in de fabriek ingesteld en mag nicht worden bijgesteld. Als de instelling van het veriligeidsventiel worden veranderd, mag het product zicheer worden gebruikt.
  De gebruiker dient voor gebruik van de krik door een ervaren persoon met het apparaat vertrouwd te worden gemaakt. De pomp- en overbrengingskrachten bedragen ongeveer 350N.
  Als de markeringen op het product zodanig beschadigd zijn dat ze Niet meer leesbaarijken, worden van verder gebruik van de krik afgeraden totdat de markeringen waren hersteld.
  Voer geen veranderingen uit aan de hydraulische garagekrik. Ledere constructieve verandering aan het apparaat heeftuitwerkingen op de veiligheid en de overeenstemming van het apparaat met denorm EN 1494/A1:2008.
  Bij gebruik van de krik mag de uitgeoefende kracht Nieteer dan 350N bedragen.Dit komt overeen met een kracht van ongeveer 35kg aan de hendel.
  De gebrukstemperatuur van de hydraulische olie van dit apparaat ligt bij -20 °C tot +40 °C.
  Gebruik het apparaat alleen voor het optillen en neerlaten van de auto, Niet om het in opgetilde positie vast te houden. Beweeg het Niet tijden het optillen of neerlaten.

Breng na gebruik alle onderdelen wee in de oorspronkelijke positie. Laat de hydraulische olie of de oliepomp door een vakkundig person verrangen, als onderdelen van het apparaat Nieteerversteld kuren worden.

Voor de ingebruikname

- Hydraulische olie verdelen

Schuif bij gesloten daalvent de hefstang 1 in de huls voor de hefstang 6. Bedien de hydraulische eenheid met minimaal 6 krachtige pompbewegingen (hefstang 1 op en neer) en zorg zo voor eengelijkmatige verdeling van de hydraulische olie.

Opmerking: Controller eventuel of het daalventiel 5 gesloten is, door te proberen de geplaatste hefstang met de klok mee te draaien (zie afb. A). Wanner de hefstang nicht kan worden gedraaid, is het daalventiel 5 gesloten.

Ingebruikname

- Last (auto) optillen

Draai de hefstang bij gesloten daalventiel 5 met de klok mee in de huls voor de hefstang 6.
Plaats de hydraulische krik volgens de handleiding van de auto onder het waarvoor bestemde punt.
Let op dat de draagschot in het midden belast worden. Krik de auto door op- en neerwaartse bewegingen van de hefstang 1 zo ver op dat u de steunblokken onder de auto kunt zetten (zie afb. B).
Laat de auto cervolgens zakken tot op de steunbokken door het daalventiel 5 door het draaien van de hefstang 1 langzaam gegen de klok in draaiend, te openen.

- Last (auto) laten zakken

LEVENSGEVAAR! Zorg ervoor, dat zich geen Personen of hindernissen onder de auto bevinden wanneer u de auto LASTZAKKEN.

Til de auto (zoals voorheen beschreiben) eerst een beetje op, zodate u de steunbokken kunt verwijderen.
Draai het daalventi gegen de klok in totdat de auto zakt, maar open het ventiel Niet zover dat het losraakt en de hydraulische olie uit het daalventiel 5 stroomt.

VOORZICHITIG! Laat de auto slechts langzaam zakken. Anders bestaat er gevaar voor letsel en voor schade aan de krik en/of de auto.

Trek de garagekrik onder de auto vandaan en LAST de draagarm 2 volledig calen.
Sluit het daalven door het met de klok mee zich te draajen.

- Adapter monteren (optie)

Krik de krik van zijn oorspronkelijke hoogte (13,5 cm) op maar een hoogte van 15 cm door de hefstang omhoog en omlaag te bewegen (zie hoofdstuk "Ingebruikname").
Verwijder de zeskantschro [11 met behulp van een steeksleutel met opzetstuk (19 mm) en een ringsleutel (19 mm) (zie afb. E).
Plaats de adapter op de schotel 3. Voer de zeskantschroef van bovenaf door de adapter 9 en de schotel 3 (zie afb.F).
Plaats tegelijkkertijd de moer met behulp van een ringsleutel onder de schotel 3 (zie afb. F).
Fixeer de zeskantschrof en de moer 11 met behulp van een steeksleutel met opzetstuk (19 mm) en een ringsleutel (19 mm) (zie afb. G).
Laat de krik weer neer tot op zich oorspron-kelijke hoogte door het daalventiel 5 tegen de kok in te draaien. Let op dat het daalventiel 5 Niet losraakt en geen

hydrauliekolie vrijkomt (zie hoofdstuk "Last (auto) optillen").

Als u de adapenietmeer nodig heb, verwijdert u hem door de zeskantschroef 10 en de moer met behulp van een steek sleutel met opzetstuk (19 mm) en een ring- sleutel (19 mm) van elkaar los te draaien (zie afb. E).
Fixeer verwolgens de zeskantschro en de moer 11 om ze in de schotel 3 te bewaren.

- Reiniging en onderhoud

Gebruik in geén geval scherpe of bijtende reinigingsmiddelen.
Vet alle externe, bewegende onderdelen goed.
Reinig de hydraulische krik met een licht geoliede doeck.
Laat de draaga en de huls voor de hefstang volledig zakken om de garagekrik plaatsbesparend op te bergen.

Onderhoud en service

Opmerking: Het bijvullen van hydraulische olie mag alleén door een vakkundig persoon worden uitgevoerd! Gebruik alleen hydraulische olie die voldoet aan SAE 10. Houd er rekening mee dat te veel olie de functie van de krik kan belemmeren. Vul maximaal 115ml olie bij als alle olie verbruikt is. Vul de hydraulische olie tot aan de onderkant van de vulopening (zie afb. H).

Opmerking: Wij raden u aan, het apparaat alle drie框架协议eerde person to laten controleren.

Laat een defeche hydraulische krik alleén door een vakman repareren. Probeer nooit zich de krik te repareren.
Neem de hydraulische krik nooit helemaaluit elkaar. Door een eigenmachtige demontage können bij later gebruik functiestorin-gen optreden.

Verwijdering

De verpakking bestaat uit milieuvriendelijk grondstoffen die u via deplaatselijkke recyclingcontainers kunt afvoeren.

Gooi het afgedankte product omwille van het milieuu Niet weg via het huisvuil, maar geef het af bij het waarvoor bestemde depot of het gemeente lijke milieupark. Over afgitteplaatsen en hun openingstijden(Int)kunt u zich bij uw aangewezen instantie informeren.

Laat de hydraulische olie op milieuuvriendelijke wijze verwijderen. Zorg ervoor dat de afvoer door een erkende vakmonteur worden uitgevoerd of neem contact op met een inzamelpunt voor schadelijke stoffen bij u in de buurt.

De complete conformiteitsverklaring kunt u indien gewenst downloaden via www.owim.com.

- Informatie

- Conformiteitsverklaring

Wij OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm, verklaren in eigen verantwoordelijkheid dat het product: hydraulische rangeerkrik, modelnr.: Z31071, versie: 05/2013, waarop deze verklaring betrekking heeft, overeenstem met de normen / normatieve documenten van de richtlijn 2006/42/EC.

Toegepaste geharmoniseerde norm: EN 1494/A1:2008

Tobias Koenig
Division Manager
Neckarsulm, 25 Feb 2013
