IAN 89880 - Jack ULTIMATE SPEED - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cric hydraulique à roulettes
Marque	Ultimate Speed
Modèle	IAN 89880
Capacité de charge maximale	2000 kg
Hauteur de course	135 mm (min) - 342 mm (max) avec adaptateur
Hauteur initiale	13,5 cm
Force d'actionnement maximale	350 N
Type d'huile hydraulique	SAE 10
Quantité d'huile hydraulique	115 ml
Plage de température de service	-20 °C à +40 °C
Contenu de l'emballage	Cric hydraulique, adaptateur, levier à pompe, mode d'emploi
Utilisation prévue	Lever et abaisser des véhicules (usage non commercial)
Sécurité d'utilisation	Utiliser toujours avec des chevalets de support et des cales ; surface solide et plane
Entretien courant	Lubrifier les pièces mobiles externes ; nettoyer avec un chiffon légèrement huilé
Maintenance	Recharge d'huile par personnel qualifié ; contrôle tous les 3 ans recommandé
Réparabilité	Réparations uniquement par un spécialiste ; ne pas démonter soi-même
Norme	EN 1494 / A1:2008

FOIRE AUX QUESTIONS - IAN 89880 ULTIMATE SPEED

Quelle est la capacité de charge maximale du cric IAN 89880 ?

La capacité de charge maximale est de 2000 kg. Ne jamais dépasser cette charge nominale.

Comment lever un véhicule en toute sécurité avec ce cric ?

Placez le cric sur une surface solide et plane, serrez le frein à main, calez les roues. Fermez la soupape d'abaissement, positionnez le cric sous un point de levage autorisé, puis pompez avec la barre de levage. Utilisez toujours des chevalets de support pour soutenir le véhicule avant d'intervenir dessous.

Quel type d'huile hydraulique utiliser et quelle quantité ?

Utilisez de l'huile hydraulique SAE 10 et ne remplissez pas au-delà de 115 ml. La recharge doit être effectuée par un personnel qualifié.

Comment fermer et ouvrir la soupape d'abaissement ?

Tournez la barre de levage dans le sens des aiguilles d'une montre pour fermer la soupape. Pour ouvrir, tournez dans le sens contraire. Après chaque utilisation, fermez la soupape.

Puis-je utiliser le cric pour maintenir le véhicule en position surélevée ?

Non, le cric est conçu uniquement pour lever et abaisser le véhicule. Une fois levé, placez-le sur des chevalets de support avant de travailler dessous.

Comment installer l'adaptateur fourni ?

Dévissez la vis hexagonale de l'écrou, placez l'adaptateur sur la coupelle d'appui, insérez la vis par le haut, fixez l'écrou sous la coupelle à l'aide d'une clé polygonale de 19 mm et d'une clé à douille de 19 mm.

Quel entretien régulier est nécessaire ?

Lubrifiez les pièces mobiles externes, nettoyez avec un chiffon légèrement huilé. Vérifiez l'absence de fuites d'huile et que toutes les vis sont serrées avant chaque utilisation.

Que faire en cas de dysfonctionnement du cric ?

Ne réparez jamais le cric vous-même. Confiez-le à un spécialiste. Ne démontez pas l'appareil, car cela pourrait entraîner des dysfonctionnements graves.

Comment ranger le cric après utilisation ?

Abaissez complètement le bras de levage et l'emmanchement de la barre de levage. Fermez la soupape d'abaissement. Rangez le cric dans un endroit sec et à l'abri de la poussière.

Ce cric peut-il être utilisé sur un sol en gravier ou en terre ?

Non, utilisez uniquement sur des surfaces solides et planes comme du béton ou de l'asphalte. Les surfaces non consolidées peuvent provoquer un glissement de la charge.

MODE D'EMPLOI IAN 89880 ULTIMATE SPEED

Instructions d'utilisation et consignes de sécurité

Traduction du mode d'emploi d'origine

NL BE

FR / BE Instructions d'utilisation et consignes de sécurité Page 5

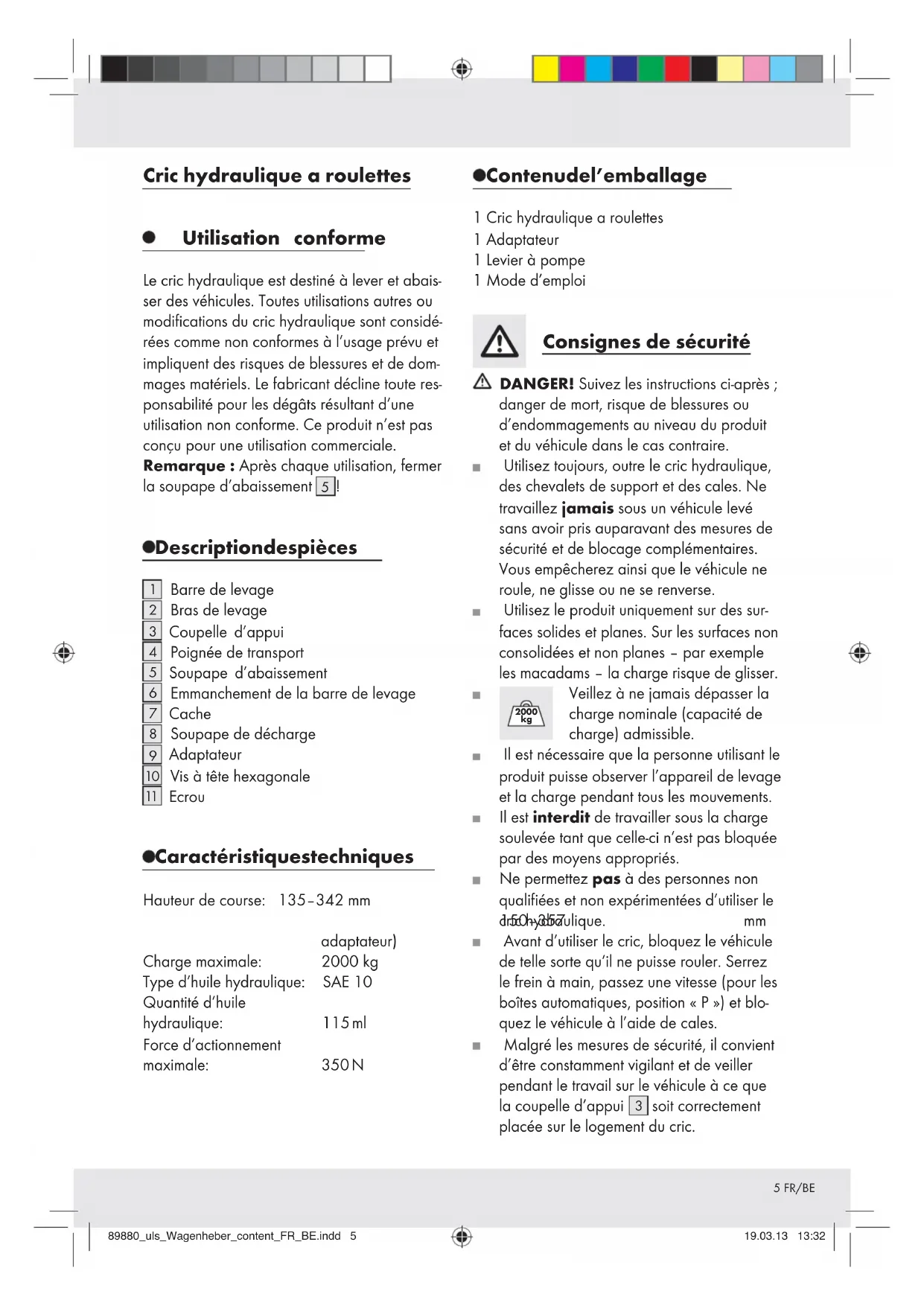

Utilisation conforme

Le cric hydraulique est destiné à lever et abaisser des véhicules. Toutes utilisations autres ou modifications du cric hydraulique sont considérées comme non conformes à l'usage prévu et impliquent des risques de blessures et de dommages matériels. Le fabricant décline toute responsabilité pour les dommages résultant d'une utilisation non conforme. Ce produit n'est pas conçu pour une utilisation commerciale.

Remarque: Après chaque utilisation, fermer la soupape d'abaissement 5!

Description des pièces

1 Barre de levage 2 Bras de levage 3 Coupelle d'appui 4 Poignée de transport 5 Soupape d'abaisement 6 Empattement de la barre de levage 7 Cache 8 Soupape de décharge 9 Adaptateur 10 Vis à tête hexagonale [1] Écrou

Caractéristiques techniques

Hauteur de course: 135-342 mm

	adaptateur)
Charge maximale:	2000 kg
Type d'huile hydraulique:	SAE 10
Quantité d'huile
hydraulique:	115 ml
Force d'actionnement
maximale:	350 N

-Contenu del'emballage

1 Cric hydraulique à roulettes 1 Adaptateur 1 Levier à pompe 1 Mode d'emploi

Consignes de sécurité

DANGER! Suivez les instructions ci-après ; danger de mort, risque de blessures ou d'endommagements au niveau du produit et du véhicule dans le cas contraire.

Utilisez toujours, outre le cric hydraulique, des chevalets de support et des cales. Ne travaillez jamais sous un véhicule levé sans avoir pris auparavant des mesures de sécurité et de blocage complémentaires. Vous empêcherez ainsi que le véhicule ne roule, ne glisse ou ne se renverse. Utilisez le produit uniquement sur des surfaces solides et planes. Sur les surfaces non consolidées et non planes - par exemple les macadams - la charge risque de glisser.

Veillez à ne jamais dépasser la charge nominale (capacité de charge) admissible.

Il est nécessaire que la personne utilisant le produit puisse observer l'appareil de levage et la charge pendant tous les mouvements. Il est interdit de travailler sous la charge soulevée tant que celle-ci n'est pas bloquée par des moyens appropriés. Ne permettez pas à des personnes non qualifiées et non expérimentées d'utiliser le d'hydroxydulique. mm Avant d'utiliser le cric, bloquez le véhicule de telle sorte qu'il ne puisse rouler. Serrez le frein à main, passez une vitesse (pour les boîtes automatiques, position « P ») et bloquez le véhicule à l'aide de cales. Malgré les mesures de sécurité, il convient d'être constamment vigilant et de veiller pendant le travail sur le véhicule à ce que la coupelle d'appui 3 soit correctement placée sur le logement du cric.

Lors de la levée du véhicule, assurez-vous que ni essence ni liquide de batterie ni autres substances dangereuses ne peuvent s'écouler du véhicule. Vérifiez qu'aucune personne ou obstacle ne se trouve sous le véhicule avant de l'abaisser. N'abaissez le véhicule que lentement. - Contrôlez que l'ensemble des pièces sont montées correctement et sont intactes. Avant chaque utilisation, contrôlez que le cric hydraulique soit bien en état de fonctionnement. Contrôlez en particulier si le cric perd de l'huile hydraulique, contrôlez que l'ensemble des vis et soupapes soient bien serrées.

Ne utilisez jamais le cric hydraulique pour Avant la mise en service

transporter ou charger un véhicule. Ne soulevez jamais la totalité du véhicule.

Veiliez a ce que personne ne se trouve dans le vehicule - en particulier des enfants - et a ce que les personnes se trouvant a proximite se tiennent a un écart suffisant du vehicule pendant l'utilisation du cric. Ne jamais déréglier la soupape de sécurité 8. Elle a été préreglee d'usine et ne doit pas être ajustée ultérieurement. Si le réglage de la soupape de sécurité est modifié, le produit ne doit plus être utilisé. Avant l'usage du cric, l'utiliseur doit etre familiarise avec I'appareil par une personne experimentee. Les forces de pompage et de transmission sont d'environ 350 N. Si les marquages sur le produit sont endommages jusqu'à être illisibles, l'usage du cric est déconseilé jusqu'à ce que les marquages soient replacés. N'effectuer aucun travail de transformation sur le cric hydraulique. Toute modification constructive de l'appareil se répercute sur la sécurité et la conformité de l'appareil à la norme EN 1494 / A1:2008. La force appliquee de 350 N ne doit pas etre depassee lors de I'usage de I'appareil. Ceci correspond a une force d'environ 35kg sur le levier.

La température de service de l'huile hydraulique de cet appareil est située entre -20 °C et +40 °C. Utilisez l'appareil uniquement pour lever et baisser le véhicule, pas pour le maintenir en position surelevée. Ne le déplacez pas lorsque vous le levez ou baissez. Après utilisation de l'appareil, replacez toutes les pièces utilisées dans leur position initiale. Faites changer l'huile hydraulique ou la pompe à huile par un technicien spécialisé si vous ne pouvez pas déplacer les pièces de l'appareil.

Répartition de l'huile hydraulique

Enfonce la barre de levage dans l'emmanchement de la barre de levage 6 avec la soupape d'abaissement 5 fermée. Pour actionner l'hydraulique, pomper au moins 6 fois fermement en remontant et abaissant la barre de levage 1 et ainsi répartir l'huile hydraulique.

Remarque: Le cas échéant, contrôle que la soupape d'abaissement 5 est fermée en essayant de tourner la barre de levage 1 dans le sens des aiguilles d'une montre lorsque celle-ci est montée (voir ill. A). Si la barre de levage ne tourne plus, la soupape d'abaissement 5 est fermée.

Levée du véhicule

Soupape d'abaisse fermée, tourner la barre de levage 1 dans l'embout de la barre de levage 6 dans le sens des aiguilles d'une montre.

Positionnez le cric hydraulique sous un point de levage conformément aux instructions du manuel du véhicule. Veillez à centrer la charge sur la coupelle d'appui 3. Levez et abaissez la barre de levage 1 de manière à soulever le véhicule, jusqu'à ce que les tréteaux puissent être placés sous celui-ci (voir ill. B). Déposez ensuite le véhicule sur les tréteaux en ouvrant lentement la soupape d'abaissement 5 par la rotation de la barre de levage 1 dans le sens contraire des aiguilles d'une montre.

- Placer un adaptateur (option)

DANGER DE MORT! Vérifier qu'aucune personne ou obstacle ne se trouve sous le véhicule avant de l'abaisser. Lever le véhicule de quelques centimètres (comme plus haut décrit) pour relâcher les chandelles. Tournez la soupape d'abaissement dans le sens contraire des aiguilles d'une montre jusqu'à ce que le véhicule s'abaisse, mais jamais de manière à ouvrir la soupape d'abaissement 5 et à faire s'échapper de l'huile hydraulique. PRUDENCE! Toujours abaisser lentement le véhicule. Autrement, vous risquez de provoquer des blessures et d'endommager le produit ou le véhicule. Dégagez le cric hydraulique de sous le véhicule et abaissez entièrement le bras de levage 2. Fermer la soupape d'abaissement en la tournant dans le sens des aiguilles d'une montre. Amenez le cric de sa hauteur initiale (13,5cm) à une hauteur de 15 cm en

Actionnant la barre de levage 1 de haut en bas (voir chapitre "Mise en service").

Enlever la vis à six pans creux de l'écrou 11 à l'aide d'une clé à douille avec un embout de 19 mm et d'une clé polygonale de 19 mm (voir ill. E). Placer l'adaptateur sur la coupelle d'appui 3. Passer la vis hexagonale 10 par le haut à travers l'adaptateur 9 et la coupelle d'appui 3 (voir ill. F). Placer en même temps l'écrou à l'aide de la clé polygonale sous la coupelle d'appui 3 (voir ill. F). Fixer la vis hexagonale et l'écrou à l'aide d'une clé à douille avec un embout de 19 mm et d'une clé polygonale de 19 mm (voir ill. G). Rabaisser le cric à sa hauteur initiale en tournant la soupape d'abaissement dans le sens contraire des aiguilles d'une montre. Veiller à ce que la soupape d'abaissement ne se desserre pas et que l'huile hydraulique ne fuie pas (voir chapitre, "Lève du véhicule"). Si vous n'avez plus besoin de l'adaptateur, enlevez-le en défaisant la vis hexagonale 10 et l'écrou 11 à l'aide d'une clé à douille avec un embout de 19 mm et d'une clé polygonale de 19 mm (voir ill. E). Fixer ensuite la vis hexagonale et l'écrou pour les ranger dans la coupelle d'appui 3.

Nettoyage et entretien

Ne jamais utiliser des détergents agressifs ou caustiques. Lubrifier minutieusement toutes les pièces mobiles externes. Essuyer le cric hydraulique avec un chiffon légèrement imbibé d'huile. Entièrement abaisser le bras de levage et l'empanchement de la barre de levage pour ranger le cric hydraulique plus aisément.

Maintenance et service

Remarque: Le reapprovisionnement en huièle hydraulique doit uniquement être effectué par du personnel qualifié! Uniquement utilisier une huièle hydraulique conforme à la norme SAE 10. Tenir compte qu'une quantité excessive d'huile peut affecter le fonctionnement du cric. Si toute l'huile est utilisée, replir au max. 115 ml d'huile. Remplissez l'huile hydraulique jusqu'àu bord inférieur de l'ouverture de replissages (voir ill. H).

Remarque : Nous recommandons de faire contrôler l'appareil tous les trois ans par un technicien qualifié.

Ne faites réparer un cric hydraulique défectueux que par un spécialiste. N'essayez jamais de le réparer vous-même. Ne démontez jamais le cric hydraulique. Si vous le démontez vous-même, ceci pourrait entraîner des dysfonctionnements.

Mise au rebut

L'emballage se compose exclusivement de matières recyclables qui peuvent être mises au rebut dans les déchetteries locales.

Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter votre appareil usage dans les ordures ménagères, mais le mettre au rebut de manière ajustate. Pour obtenir des renseignements et les horaires d'ouverture concernant les points de collecte, vous pouvez contacter votre municipalité.

Assurer une mise au rebut écophile de l'huile hydraulique. Veiller à ce que la mise au rebut soit effectuée par un atelier spécialisé ou renseignez-vous auprès de suive de chetterie locale.

Déclaration de conformité

Nous soussignés OWIM GmbH & Co. KG Stiftsbergstraße 1 D-74167 Neckarsulm, déclarons sous notre seule et unique responsabilité que le produit : Cric hydraulique a roulettes, modèle n° : Z31071, version : 05/2013, auquel se rapporte la présente déclaration, est conforme aux normes / documents normatifs de la Directive 2006/42/EC.

Norme harmonisée appliquée : EN 1494/A1:2008

Tobias Koenig

Division Manager

Neckarsulm, 25 févrio 2013

Veuillez vous rendre sur le site www.owim.com pour télécharger ces documents.
