GEBRUIKSAANWIJZING H 90SC HITACHI

Deze gebruiksaanwijzing s.v.p. voor gebruik zorgvuldig doorlezen.

Lees alle waarschuwingen en instructies aandachtig door.
Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren.

Bewaar alle waarschuwingen en aanwijzingenvoor eventuale naslag in de toekomst.

Determ "elektrisch gereedschap" heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom worden voorzien als gereedschap dat via een accu (snoerloos) van stroom worden voorzien.

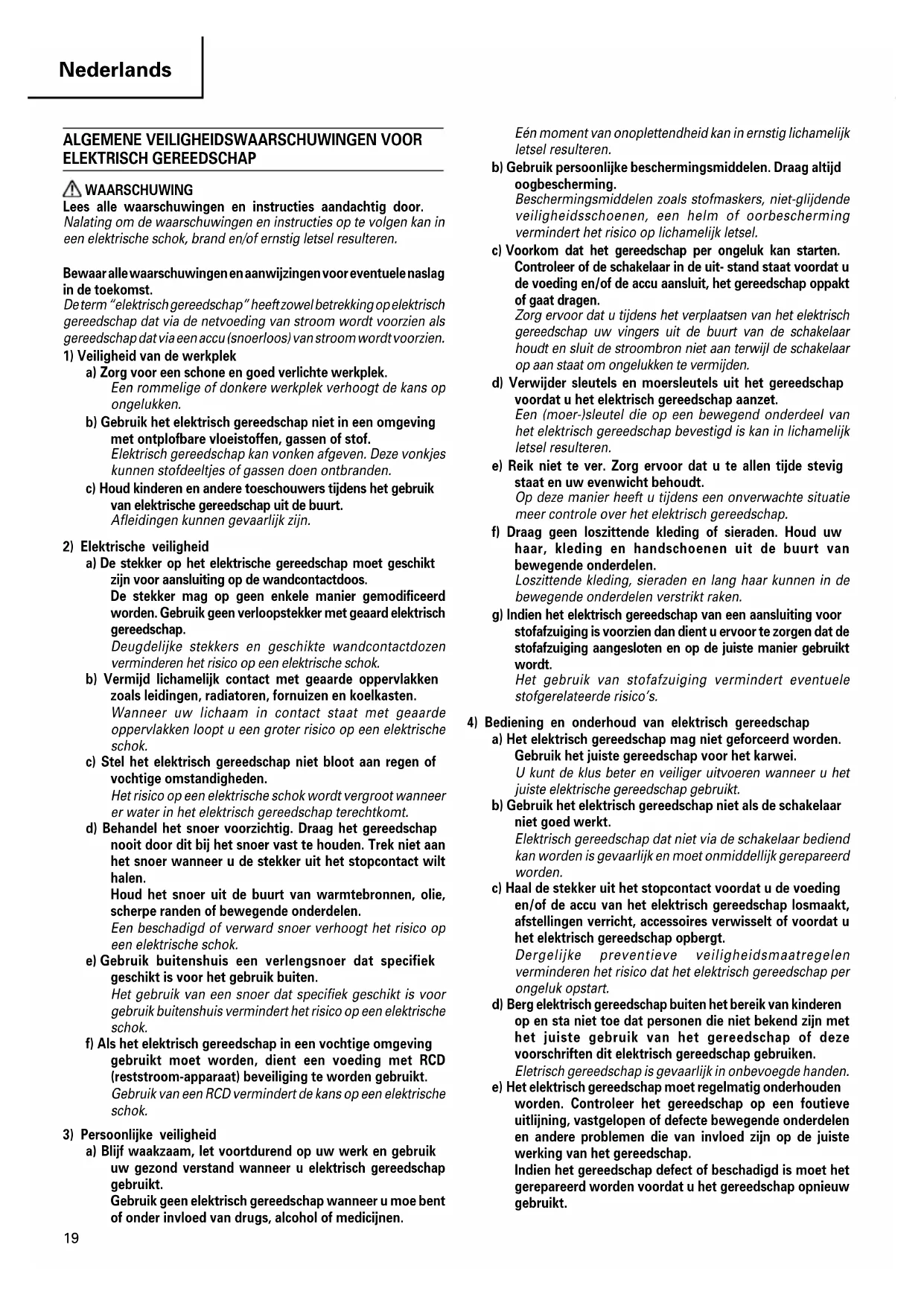

1) Veiligkeit van de werkplek

a) Zorg voor een schone en goed verlichte werkplek.
Een rommelige of donkere werkplek verhoegt de kans op ongelukken.
b) Gebruik het elektrisch gereedschap Niet in een omgeving met ontplofbare vloeistoffen, gassen of stof. Elektrisch gereedschap kan vonden afgeven. Deze vonden konnen stofdeeltjes of gassen doen ontbranden.
c) Houd kinderen en andere toeschouwersijdens het gebruik van elektrische gereedschap uit de buurt.
Afleidingen können gevaarlijk sein.

a) De stekker op het elektrische gereedschap要去 geschikt zich voor aansluiting op de wandcontactdoos. De stekker mag op geen enkele manier gemodificiererd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte wandcontactdozen verminderen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanner uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok.
c) Stel het elektrisch gereedschap Niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok worden vergroot wanner er water in het elektrisch gereedschap terechtkomt.
d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek Niet aan het snoer wonneer u de stekker uit het stopcontact wilt halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok.
e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis verminder het risico op een elektrische schok.
f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt要去en, dient een voeding met RCD (reststroom-apparaat) beveiliging te worden gebruikt. Gebruik van een RCD verminder de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blij waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed van drugs, alcohol of medicijnen.

Een moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschemingsmiddelen. Draag altijd oogbescherming.

Beschermingsmiddelen zoals stofmaskers, nicht-glijdende veiligheidsschoenen, een helm of oorbescherming vermindert het risico op lichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk kan starten. Controller of de schakelaar in de uit-stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.

Zorg ervoor dat uijdens het verplaatsen van het elektrisch gereedschap uw vingersuit de buurt van de schakelaar houdt en sluit de stroombron Niet aan verwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

e) Reik Niet te ver. Zorg ervoor dat u te allen tjnde stevig staat en uw evenwicht behoudt.

Opudge manierheeft u tijdenseen onverwachte situatiemeer controle over het elektrisch gereedschap.

f) Draag geen loszittende kleding of sieraden. Houd uw waar, kleding en handschoenen uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar kuren in de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiig is voorzien dan dient u ervoor te zorgen dat de stofafzuiig aangesloten en op de juiste manier gebruikt worden.

Het gebruik van stofafzuiiging vermindert eventuele stofgerelateerde risico's.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag nicht geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U knot de klus better en veiliger uitvoeren wonneer u het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap nicht als de schakelaar nicht goed werkt.

Elektrisch gereedschap dat Niet via de schakelaar bediend kan worden is gevaarlijk en要去 onmiddelijk gerepareerd worden.

c) Haal de stekker uit het stopcontact voordat u de voeding en/of de accu van het elektrisch gereedschap losmaakt, afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt.

Dergelijkepreventieveeiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta Niet toe dat personen die nicht bekend zichn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde handen.

e) Het elektrisch gereedschap要去 regelmatig onderhonden worden. Controller het gereedschap op een foutieve uitlijning, vastgelopen of defeche bewegende onderdelen en andere problemen die van invloed�n op de juiste werkung van het gereedschap.

Indien het gereedschap defect of beschadigd is moet het gerepareererd worden voordat u het gereedschap opnieuw gebruikt.

Slecht onderhonden elektrisch gereedschap is verantwoordelijk voor een groot,aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhonden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt waar bij de werkomstandigheden en het werk in overweging moeten worden genomen.

Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoort het is bedoelt, kan resulteren in een gevaarlijke situatie.

5) Onderhoudsbeurt

a) Het gereedschap mag uitsluitend door bevoegt onderhoudspersoneel worden onderhonden die authentieke onderdelen gelebruikt.

Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft.

VOORZORGMAATREGELEN

Houd kinderen en kwetsbare Personen op een afstand.

Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare Personen worden opgeborgen.

VEILIGHEIDSWAARSCHUWING VOOR DE HAKHAMER

1. Draag oorbeschemers.
   Blootstelling aan lawaai kan tot gehoorverlies leiden.
2. Gebruik de extra handgrepen die met het gereedschap zich meegeleverd.
   Verlies van controle over het gereedschap kan in lichamelijk letsel resulteren.
3. Het booreinde gedurende of direct na het uitzetten NIET aanraken. Het booreinde wordtijdens het boren uiterst heet, en zou ernstige brandwonden könnenveroorzaken.
4. Voordat U in een muur. plafond of vloer ietsuitbreekt, dient gekontroleerd te worden of er electrische kabels of leidingen onder liggen.
5. Installer de boorhouser op de juiste wijze.
6. Controller alvorens aan het werk te gaan of de schroeven allemaal goed vastgeschroefd zitten.
7. Wanner u op een hoog gelegenplaats aan het werk bent, let dan op Personen en voorwerpen die zich beneden bevinden.
8. Draag schoenen die uw voeten voldoende baschermen.

TECHNISCHE GEGEVENS

Voltage (verschillend van gebied tot gebied)* (110V, 115V, 120V, 127V, 220V, 230V, 240V)
Opgenomen vermogen* 1450W
Aantal slagen belast 850/min.
Gewicht (zonder kabel) 32 kg

• Controller het naamplaatje op de hakhameraar het apparaat afhankelijk van het gebied waar het verkocht worden gewijzigd kan worden.

STANDAARD TOEBEHOREN

(1) Hexagonale schroefsleutel voor M12 1
(2) Hexagonale schroefsleutel voor M6 1
(3) Hexagonale schroefsleutel voor M4 1
(4) Zijgreep 1
(5) Bout 4

De standarde toebehoren können zonder aankondiging op ieder moment worden veranderd.

EXTRA TOEBEHOREN (los te verkrijgen)

1. Punt boor

6. Hamervet 500g (in een bus)

De extra toebehoren können zonder aankondiging op ieder moment worden veranderd.

TOEPASSINGEN

Deze hakhamer kan worden gebruikt voor het breken van beton, aftschilferen van beton, maken van groeven, pijpsnijden, installereren van pijpen en bedrading, sanitaire facilitieten, machine-installatie, watertoevoer en afvoerwerk, binnenwerk, havenfacilitieten, en ander bouwkundig werk.

VOOR HET GEBRUIK

1. Netspanning

Controleren of de netspanning overeenkomt met de opgave op het naamplaatje van de hakhamer.

2. Netschakelaar

Controleren of de netschakelaar op „UIT" staat. Wanner de stekker in het stopcontact zit en de schakelaar op "AAN" staat, begint de hakhamer onmiddelijk te draaien, hetwelk ernstig gevaar betekent.

3. Verlengsnoer

Wanner het werkterrein Niet in de buurt van een stopcontact ligt, dan moet men gebruik makeen van een verlengsnoer, dat voldoende dwarsprofiel en voldoende nominaal vermogen heeft. Het verlengsnoer moet zo kort möglich gehonden worden.

4. Inzetten van de boor, beitel, hak enz. LET OP

(1) Zorg ervoor dat het slot maarachten gericht is en steek dan het schachtgedeelte van het hulpstuk in het gat in de kap aan de voorkant. (Afb. 1)
(2) Zet het slot in de juiste stand terug zDat het schachtgedeelte van het hulpstuk vast zit en voorkomen worden dat het hulpstuk, zoals een beitel, snijder enz., losraakt van de kap aan de voorkant. (Afb. 2)
5. Houd de handgrepen van de hakhamer.altijd stevig vast. Zoniet zal de tegendruk onzuiver werk of gevaarlijke situatuies in de hand werken.

BEDIENING

1. Plaats de punt met kracht op de plek waar u wilt beginnen en trek verrolgens aan de aan/uitschakelaar.
2. Maak bij de bediening gebruik van het eigen gewicht van de hakhamer. Het zal nicht better werkken indien het met veel kracht op het werkoppervlak gedrukt worden. Houd de hakhamer met een kracht vast die

juist voldoende is om de weerslag gegen te gaan.

Het handvat van deze hakhamer is uitgerust met een verende bedekking zodate de trilling van de hakhamer wordt onderdrukt en Niet worden doorgevoerd in de Armen van degene die de hakhamer bedient.

Oefen Niet al te veel kracht uit op het handvat van de hakhamer.

VOORZICHTIG

Soms begint de hakhamer nicht met boren, zichs nicht wanneer de motor draait, odomat de olie te dik geworden is.

Als de hakhamer gebruikt worden bij rage temperaturen, of nadat de hakhamer lange tijd Niet gebruikt is, dient u deze eerst ongeveer vrij minuteu te latente warmdraaien.

WISSELEN VAN DE OLIE

De constructie van dit apparatus is luchtdicht, zodat de olie Niet kan lekken, en de hakhamer beschermd ist gegen stof. De hakhamer kan dus voor langtijd gebruikt worden zonder verdere smering. Vervang de olie zoals hieronder is beschreven.

Periodieke verwanging van de olie

Vervang de olie nadat het apparaat 6 maanden gebruikt is. Vervangingsolie is verkrijgbaar bij een officieel servicecentrum.

ONDERHOUD EN INSPECTIE

LET OP:

Zorg ervoor dat de stroom is uitgeschakeld (OFF) en dat de stekker UIT het stopcontact is getrokken. Dit om ernstige problemen te voorkomen.

1. Inspectie van de hakhamer

Daar door een stompe boor, slagbeitel of hak enz. het prestatievermogen vermindert,en de motor beschadigd kan worden,dient deze geslepen te worden of te worden verrangen door een neue wanner slijtage worden vastgesteld.

2. Inspectie van de bevestigsschroef

Alle bevestigungschroeven要去 regelmatig geinspecteerd en gecontroleerd worden of zij juist aengedraaid zich. Wanner een van de schroeven losraakt, dan要去 deze onmiddelijk opnieuw aengedraaid worden. Gebeurt dat Niet, dan kan dat tot aanzienlijke gezaren leiden.

3. Inspectoren van de houder (Afb.1, Afb.2)

Bij intensief gebruik kan de houder los komen te zitten. Let er te allen tijde op dat de beitel of het andere gereedschap goed vast zit. Als u bij inspectie constasteert dat de houder versleten is, dient u de hakhamer maar een erkend service-centrum te brengen voor onderhoud of reparatie.

4. Onderhoud van de motor

De motorwikkeling is het „hart" van het electrische gereedschap. Er moet waarom bijzonder zorgvuldig op gelet worden, dat de wikkeling Niet beschadigd en/of met olie of water bevochtigd worden.

5. Inspectie van de koolborstels. (Afb. 3)

Bij de motor zijn koolborstels gebruikt, die onderhevig zich aan slijtage. De motor zal beschadigd worden wanner.Deze gebruikt wordt verwijl de koolborstels versleten zich. De motor stocht automatisch wanner deze voorzien is van auto-stop-koolborstels.

In dit geval dieren beiden koolborstel verrangen te worden door neue borstels van hetzelfde nummer, zoals de afbeelding LASTZien. Bovendien moet en de koolborstels zich in de borstelhoulders vrij hunnen bewegen. Het verdient eveneens aanbeveling de borstels regelmatig schoon te makeen.

6. Vervanging

Maak de bout (zeshoekig M4 × 10) van de beschermkap los en verwijder de kap. (Afb. 4) Na het verwijderen van de borstelkap kan de koolborstel verrangen worden.

Sluit de borstelkap na het verrangen van de koolborstel enplaats de beschemkap er goed overheen.

7. Lijst verwangingsonderdelen

A: Ond.nr.
B:Codenr.
C:Gebr.nr.
D:Opm.

LET OP

Reparatie, modificatie en inspectie van Hitachi elektrisch gereedschap dient te worden uitgevoerd door een erkend Service-centrum.

Deze Onderdelenlijst kommt van pas wanner u deze samen met het elektrisch gereedschap aanbiedt bij het erkende Service-centrum wanner u om reparatie of ander onderhoud verzoekt.

Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

MODIFICATIES

Hitachi elektrisch gereedschap worden voortdurend verbeterd en gewijzigteneinde gebruik te kunnen maken van de{nieuwste technische ontwikkelingen.

Daarom is möglich dat sommige onderdelen (zoals codenummers en/of ontwerp) zonder voorafgaande kennisgeving gewijzigd worden.

GARANTIE

De garantie op het elektrisch gereedschap van Hitachi is in overeenstemming met de wettelijkke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foufief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFAAT dat u,achterin deze handleiding aantreft aan een erkend servicecentrum van Hitachi te sturen. Indien door de gebruiker de machine worden gedemonteerd vervalt de aanspraak op garantie.

OPMERKING

Op grond van het voortdurende research-en ontwikkelingsprogramma van HITACHI zijn veranderingen van de hierin genoemde technische opgaven voorbehonden.

Informatie betreffende trillingen

De gemeten waarden zijn verzreaken overeenkomstig EN60745.

Typische gewogen effektieve versnellingswaarde: 21,0 m/s

Informatie over strooombronsystem met een nominal voltage van 230V

Bij ongunstige omstandigheden kan dit elektrische gereedschap stootspanning of storende voltagefluctuations veroorzaken.

Dit elektrische gereedschap dient te worden aangesloten op een stroombron met een maximale toelaatbare systeemimpedantie Z_MAX van 0,36 Ohm bij het aansluitpunt (stroomvoorzieningskastje) van de gebruikerstoevoer.

De gebruiker dient zich ervan te verzekeren dat dit elektrische gereedschap uitsluitend worden verbonden met een stroombronnsystem dat aan de hierboven beschreiben vereiste voldoet.

Indien nodig, kan de gebruiker hetplaatselijkke elektriciteitsbedrijf raadplegen aangaande de systeemimpedantie bij het aansluitpunt.
