Merk	Sungrow
Model	SG10RT
Producttype	Omvormer voor zonne-energie airconditioningssysteem
Voeding	Eenfasig of driefasig net
Nominaal AC-vermogen	10 kW
PV-spanningsbereik	200-800 V (schatting)
Communicatie	WiNet-S/WiNet-S2 (Wi-Fi 802.11b/g/n)
Belangrijkste functies	DC/AC-omzetting, MPPT, netbewaking, draadloze communicatie
Onderhoud	Buitenreinigen met droge doek, periodieke controle van aansluitingen
Veiligheid	Bescherming tegen overstroom, aardfout, elektrostatische ontlading, overmatige temperatuur
Repareerbaarheid	Onderdelen beschikbaar via Sungrow after-sales service
Geschat gewicht	Ongeveer 35 kg
Afmetingen (L x H x D)	Ongeveer 500 x 400 x 200 mm (schatting)
Bedrijfstemperatuur	-25 °C tot +60 °C
Beschermingsgraad	IP65 (schatting voor buitengebruik)
Normen	CE, TUV, UKCA, RoHS
Garantie	Standaard 5 jaar (uitbreidbaar)

Veelgestelde vragen - SG10RT Sungrow

Hoe installeer ik de SG10RT-omvormer correct?

De installatie moet worden uitgevoerd door gekwalificeerd personeel volgens de lokale normen. Zorg ervoor dat u de veiligheidsinstructies volgt, met name het loskoppelen van alle stroombronnen voordat u werkzaamheden uitvoert.

Wat zijn de veiligheidsrisico's bij het gebruik van de omvormer?

De omvormer kan dodelijke spanningen genereren (tot 1000 V DC). Open nooit de behuizing zonder 10 minuten te wachten na het loskoppelen. Gebruik persoonlijke beschermingsmiddelen.

Hoe sluit ik de omvormer aan op het elektriciteitsnet?

De AC-aansluiting moet via een speciale stroomonderbreker worden uitgevoerd. Verkrijg toestemming van uw lokale elektriciteitsmaatschappij voordat u de omvormer op het net aansluit.

Kan de omvormer worden gebruikt met zonnepanelen van elk merk?

Ja, de omvormer is compatibel met de meeste fotovoltaïsche panelen, op voorwaarde dat de totale spanning en stroom binnen de gespecificeerde limieten blijven (zie technische specificaties).

Hoe maak ik de Sungrow SG10RT-omvormer schoon?

Reinig de buitenkant met een zachte, droge doek. Gebruik geen agressieve chemicaliën. Zorg ervoor dat het apparaat is uitgeschakeld en afgekoeld voordat u het schoonmaakt.

Wat te doen bij storing of defect?

Raadpleeg de gebruiksaanwijzing voor foutcodes. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning van Sungrow of een erkende installateur. Probeer niet zelf aan de binnenkant te repareren.

Hoe configureer ik de Wi-Fi-communicatie van de omvormer?

De omvormer is uitgerust met de WiNet-S/WiNet-S2-module. Volg de instructies in de handleiding om het apparaat met uw Wi-Fi-netwerk (2,4 GHz) te verbinden en gebruik de speciale app voor bewaking.

Wat is de verwachte levensduur van de omvormer?

Sungrow-omvormers hebben een typische levensduur van 15 tot 20 jaar, mits correct geïnstalleerd en onderhouden.

Kan de omvormer buitenshuis worden geïnstalleerd?

Ja, de omvormer heeft een IP65-beschermingsgraad, waardoor hij geschikt is voor buitenshuis installatie, beschermd tegen direct zonlicht en overmatig weer.

Hoe krijg ik toegang tot de volledige gebruiksaanwijzing?

De handleiding kan worden gedownload van de Sungrow-website (support.sungrowpower.com) of door de QR-code op de zijkant van de omvormer te scannen.

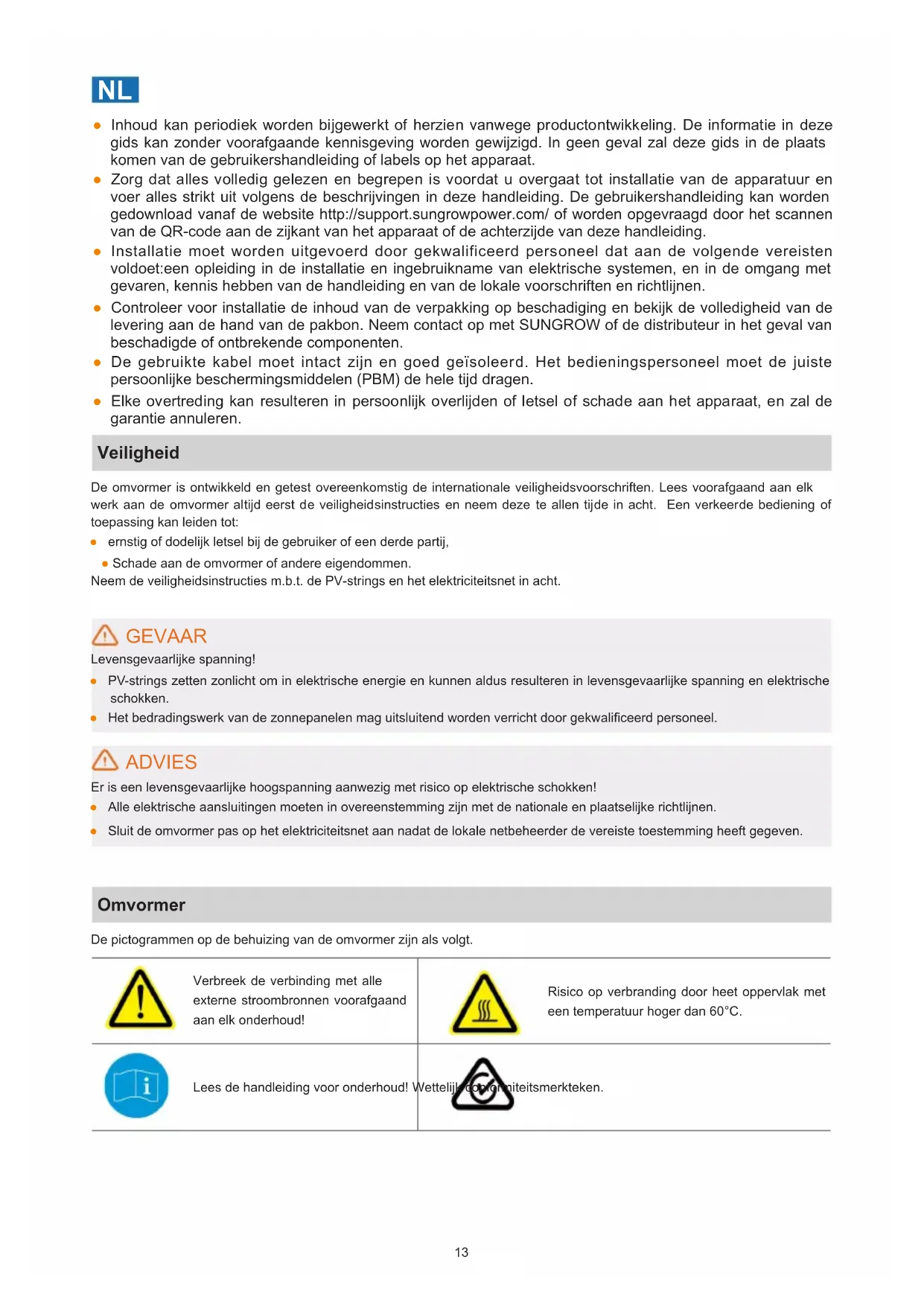

GEBRUIKSAANWIJZING SG10RT Sungrow

Inhoud kan periodiek worden bijgewerkt of herzien vanwege productontwikkeling. De informatatie in deze gids kan zonder voorafgaande kennisgeving worden gewijzigd. In geen geval za deze gids in deplaats komen van de gebruikershandleiding of labels op het apparaat.
Zorg dat alles volledig gelezen en begrepen is voordat u overgaat tot installmentie van de apparatuur en voer alles strikt uit volgens de beschrijvingen in deze handleiding. De gebruikershandleiding kan worden gedownload vanaf de website http://support.sungrowpower.com/ of worden opgevraagd door het scanden van de QR-code aan de zijkant van het apparaat of dechterzijde van deze handleiding.
- Installatie要去en uitgevoerd door gekwalificeerd personeel dat aan de volgende vereisten voldoet:een opleiding in de installmentie en ingebruikname van elektrische systemen, en in de omgang met gezaren, kennis hebben van de handleiding en van de lokale voorschriften en richtlijnen.
- Controller voor installmentie de inhoud van de verpakking op beschadiging enbekijk de volledigheid van de levering aan de hand van de pakbon. Neem contact op met SUNGROW of de distributeur in het geval van beschadigde of ontbrekende componenten.
- De gebruikte kabel要去 intact zich en goed geïsoleerd. Het bedieningspersoneel要去 de juiste persoonlijke beschemmingsmiddelen (PBM) de heleijd dragen.
- Elke overtreding kan resulteren in persoonlijk overlieden of letsel of schade aan het apparaat, en zal de garantie annuleren.

Veiligheid

De omvormer is ontwikkeld en getest overeenkomstig de internationale veiligheidsvoorschriften. Lees voorafgaand aan elk werk aan de omvormer altijd eerst de veiligheidsinstrumenties en neem deze te allen tjde in acht. Een verkeerde bediening of toepassing kan leiden tot:

• ernstig of dodelijk letsel bij de gebruiker of een derde partij,
• Schade aan de omvormer of andere eigendommen.

Neem de veiligheidsinstructies m.b.t. de PV-strings en het elektriciteitsnet in acht.

GEVAAR

Levensgevaarlijke spanning!

PV-strings zetten zonlicht om in elektrische energia en{kunnen aldus resulteren in levensgevaarlijke spanning en elektrische schokken.
- Het bedrangswerk van de zonnepANELen mag uitsluitend worden verricht door gekwalificeerd personeel.

ADVIES

Er is een levensgevaarlijke hoogspanning aanwezig met risico op elektrische schokken!

Alle elektrische aansluitingen要去 in overeenstemming zich met de nationale enplaatselijke richtlijnen.
Sluit de omvormer pas op het elektriciteitsnet aan nadat de lokale netbeherder de vereiste toestemming heeft geveen.

Omvormer

De pictogrammen op de behuizing van de omvormer zich als volgt.

Verbreek de verbinding met alle externe strooombronnen voorafgaand aan elk onderhoud!

Risico op verbranding door heet oppervlak met een temperatuur hoger dan 60^

Lees de handleiding voor onderhoud!

Wettelij

nerkteken.

Er is een levensgevaarlijke hoogspanning aanwezig! Alleen gekwalificeerd personeel mag de omvormer openen en onderhoud plegen!	Er is een levensgevaarlijke hoogspanning aanwezig! Raak geen onderdelen aan die onder spanning staan tot 10 minuten na het afkoppelen van de stroombronnen!
TÜV-conformiteitsmärkering.	CE CE-conformiteitsmärkering. EU/EER-importeur.
Gooi de omvormer nicht weg bij het huishoudelijk afval.	De omvormer heeft geen transformator.
Extra aardingspunt. UKCA-conformiteitsmärkering.	UKCA
RoHS-labeling Het product voldoet aan de vereisten van de van toepassing+zijnde EU- richtlijnen.	CMIM-conformiteitsmärkering.

Gebruikers können ook andere waarschuwingstekens aanbrengen overeenkomstig de lokale normen of installatiespecificaties.

Veiligheidsverklaring

Voor meer informatatie over hoe het product reageert op kwetsbaarheden in de netwerkbeveiliging en over de openbaarmaking van kwetsbaarheden, kut u de QR-code aan de rechterkant scanners of de volgende website bezoeken: https://en.sungrowpower.com/security-vulnerability-management
- Meer informatie over netwerkbeveiliging vindt u in de gebruikershandleiding van de communicatiemodule of de datalogger die bij het product worden geleverd.

EU-conformiteitsverklaring

binnen het bereik van de EU-richtlijnen:

Laagspanningsrichtlijn 2014/35/EU (LSR)
Elektromagnetische compatibiliteit 2014/30/EU (EMC)

• Beperking van het gebruik van bepalde gevaarlijke stoffen 2011/65/EU en 2015/863/EU (RoHS)
  SUNGROW bevestigt hierbij dat de in dit document beschreiben producten voldoen aan de essentièle eisen en andere relevante bepalingen van de hierboven genoemde richtlijnen. De volledige EU-conformiteitsverklaring vindt u op support. sungrowpower.com.
• De communicatiemodule die bij de omvormer worden geleverd en de technische parameters voor draadloze communicatie staan in de onderstaande tabel. Het model van de daadwerkelijk geleverde communicatiemodule is doorslaggevend.De volledige EU-conformiteitsverklaring voor de communicatiemodule vindt u op support.sungrowpower.com.

WiNet-S/WiNet-S2:

Radiotechnologie WLANI 802.11b/g/n20/n40

Radiospectrum

802.11b/g/n

2412 MHz ~ 2472 MHz

802.11n40

2422 MHz ~ 2462 MHz

Bovenstaande technische parameters gelden alleen voor EU-landen.

Fabrikant :

Balanstraße 59, 81541 München, Duitsland

GEVAAR

Er is een levensgevaarlijke hoogspanning aanwezig met risico op elektrische schokken!

• De behuizing Niet openen. Indien de behuizing onrechtmatig worden geopend, komt hetrecht op garantie te verrallen en wordt de gebruikslicentie in de meeste gefallen beeindigd.
  Wanner de behuizingsdeksel wordt verwijderd, is direct contact maybek met onder spanning staande delen. Dit kan leiden tot ernstig of dodelijk letsel als gevolg van elektrische schokken.

Risico op levensgevaarlijke elektrische schokken door möglichke beschadiging van omvormer

• Gebruik de omvormer uitsluitend wanner deze in een technisch onberispelijke en veilige staat verkeert.
• Het gebruik van een beschadigde omvormer resulteert möglich in gevaarlijke situatuies die kuren leiden tot ernstig of dodelijk letsel als gevolg van elektrische schokken.

WAARSCHUWING

Risico op schade aan de omvormer of personlijk letsel

PV-connectoren en AC-connectoren Niet aansluiten of loskoppelen wanneer de omvormer in werking is.
- Ontkoppel de AC-stroomonderbreker en zet de DC-scheidingschakelaar van de omvormer op OFF. Wacht 10 minutes, de tijd dat de interne condensatoren ontladen.
- Controller of er geen spanning of stroomeer aanwezig is alvorens de PV- en AC-connectoren aan te sluiten of los te koppelen.

WAARSCHUWING

Alle waarschuwingslabels en het typeplaatje op de behuizing van de omvormer:

• moeten duidelijk zichtaar়; en
• mogen nicht worden verwijderd, afgedekt of gelijmd.

ATTENTIE

Risico op brandwonden door hete componenten!

Raak tijdens het gebruik geen hete delen (zoals koellichamen) aan. Alleen de DC-schakelaar kan op elk moment worden gebruikt.

ADVIES

Het instellen van het land mag uitsluitend door gekwalificeerd personeel worden verricht. Orechtmatige wijziging kan leiden tot een onjuist typecertificate.

Gevaar voor beschadiging van de omvormer door elekstrostatische ontlading (ESD).

U kunt de UPS beschadigen door de elektronische componenten aan te raken. Voor manipulatie van de omvormer:

vermijd onnodig contact; en
draag een aardingsband voordat u de stekkerverbindingen aanraakt.

PL

Markering voor naleving van de regelgeving.
