Merkki	Sungrow
Malli	SG10RT
Tuotetyyppi	Invertteri aurinkosähköjärjestelmälle
Virtalähde	Yksi- tai kolmivaiheverkko
Nimellisteho AC	10 kW
PV-jännitealue	200-800 V (arvio)
Tiedonsiirto	WiNet-S/WiNet-S2 (Wi-Fi 802.11b/g/n)
Päätoiminnot	DC/AC-muunnos, maksimitehopisteen seuranta (MPPT), verkkovalvonta, langaton tiedonsiirto
Huolto	Ulkopinnan puhdistus kuivalla liinalla, liitäntöjen määräaikaistarkastus
Turvallisuus	Ylivirtasuojaus, maasulkusuojaus, sähköstaattinen purkaus, liiallisen lämpötilan suojaus
Korjattavuus	Varaosat saatavana Sungrow'n huoltopalvelun kautta
Arvioitu paino	Noin 35 kg
Mitat (L x K x S)	Noin 500 x 400 x 200 mm (arvio)
Käyttölämpötila	-25 °C - +60 °C
Suojausluokka	IP65 (arvio ulkokäyttöön)
Standardit	CE, TUV, UKCA, RoHS
Takuu	Vakio 5 vuotta (pidennettävissä)

Usein kysytyt kysymykset - SG10RT Sungrow

Kuinka asennan SG10RT-invertterin oikein?

Asennuksen tulee suorittaa pätevä henkilökunta paikallisten määräysten mukaisesti. Noudata turvallisuusohjeita, erityisesti irrota kaikki virtalähteet ennen toimenpiteitä.

Mitkä ovat invertterin käytön turvallisuusriskit?

Invertteri voi tuottaa tappavia jännitteitä (jopa 1000 V DC). Älä koskaan avaa koteloa odottamatta 10 minuuttia irrotuksen jälkeen. Käytä henkilösuojaimia.

Kuinka invertteri liitetään sähköverkkoon?

AC-liitäntä tulee tehdä erillisen katkaisijan kautta. Hanki lupa paikalliselta sähköyhtiöltä ennen invertterin liittämistä verkkoon.

Voiko invertteriä käyttää minkä tahansa merkkisten aurinkopaneelien kanssa?

Kyllä, invertteri on yhteensopiva useimpien aurinkopaneelien kanssa, kunhan kokonaisjännite ja -virta pysyvät määritellyissä rajoissa (katso tekniset tiedot).

Kuinka puhdistan Sungrow SG10RT -invertterin?

Puhdista ulkopinta pehmeällä, kuivalla liinalla. Älä käytä voimakkaita kemikaaleja. Varmista, että laite on sammutettu ja jäähtynyt ennen puhdistusta.

Mitä tehdä vian tai toimintahäiriön sattuessa?

Tarkista käyttöoppaasta virhekoodit. Jos ongelma jatkuu, ota yhteys Sungrown tekniseen tukeen tai valtuutettuun asentajaan. Älä yritä korjata sisäosia itse.

Kuinka määritän invertterin Wi-Fi-viestinnän?

Invertteri on varustettu WiNet-S/WiNet-S2-moduulilla. Seuraa oppaan ohjeita laitteen liittämiseksi Wi-Fi-verkkoon (2,4 GHz) ja käytä valvontasovellusta.

Mikä on invertterin odotettu käyttöikä?

Sungrow-invertterien tyypillinen käyttöikä on 15–20 vuotta, edellyttäen asianmukaista asennusta ja huoltoa.

Voiko invertterin asentaa ulos?

Kyllä, invertterin suojausluokka on IP65, joten se soveltuu ulkoasennukseen, suojassa suoralta auringonvalolta ja runsaalta sateelta.

Kuinka saan täyden käyttöoppaan?

Opas on ladattavissa Sungrown verkkosivuilta (support.sungrowpower.com) tai skannaamalla invertterin kyljessä oleva QR-koodi.

KÄYTTÖOHJE SG10RT Sungrow

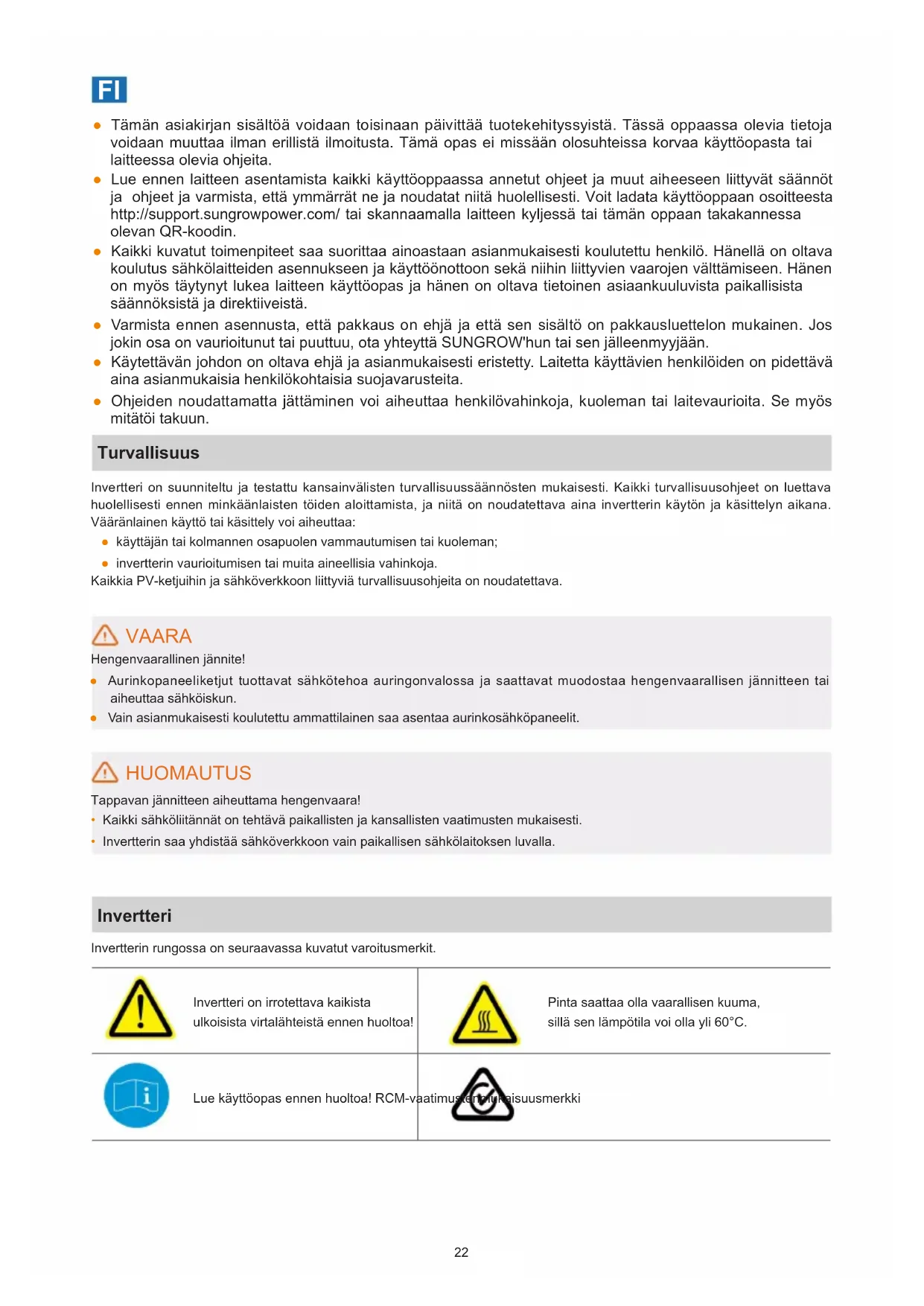

Täm'an asiakirjan sisältoä voidaan toisinaan paivittä tuotekehityssyistä. Tassä oppaassa olevia tietoja voidaan muuttaa ilman erillista ilmoitusta. Täm opas ei missän olosuhteissa korvaa käyttoopasta tai laitteessa olevia ohjeita.
Lue ennen laitteen asentamista kaikki kayttooppaassa annetut ojeet ja muut aiheseen liittyvat saannot ja ojheit ja varmista, etta ymmarrat ne ja noudatat niita huolellisesti. Voit ladata kayttooppaan osoitteesta http://support.sungrowpower.com/ tai skannaamalla laitteen kyljessaa tai tamnan oppaan takakannessa olevan QR-koodin.
Kaikki kuvatut toimenpiteet saa suorittaa ainoastaan asianmukaisesti koulutetu henkilo. Hanellä on oltava koulutus sahkolaitteiden asennukseen ja kaytöönottoon sekä nihin liittyvien vaarojen välttamiseen. Hanen on myös taytnyt lukea laitteen kaytöopas ja hänen on oltava tietoinen asiaankuuluvista paikallisista saannöksistä ja direktiiveista.
- Varmista ennen asennusta, etta pakkaus on ehja ja etta sen sisaltö on pakkausluettelon mukainen. Jos jokin osa on vauroitunut tai puuttuu, ota yhteyttä SUNGROW'hun tai sen jalleenmyyjäan.
- Käytettävän johdon on oltava ehjä ja asianmukaisesti eristetty. Laitetta käytävien henkilöiden on pidettävä aina asianmukaisia henkilökohtaisia suojavarusteita.
- Ohjeiden noudattamatta jättäminen voi aiheuttaa henkilövahinkoja, kuoleman tai laitevaurioita. Se myös mitatöi takuun.

Turvallisusu

Invertteri on suunniteltu ja testattu kansainvalisten turvallisuussaannosten mukaisesti. Kaikki turvallisuusohjeet on luettava huolellisesti ennen minkaanlaisten toiden aloittamista, ja niita on noudatettava aina invertterin kayton ja kasittelyn aikana. Väränlainen kaytö tai kasittely voi aiheuttaa:

kayttajn tai kolmannen osapuolen vammautumisen tai kuoleman;
- inverterin vauroitumisen tai muita aineellisia vahinkoja.

Kaikkia PV-ketjuihin ja sahköverkkoon liittyviä turvallisuusohjeita on noudatettava.

VAARA

Hengenvaarallinen jannite!

• Aurinkopaneeliketjut tuottavat sahkötehoa auringonvalossa ja saattavat muodostaa hengenvaarallisen jannitteen tai aiheuttaa sahköiskun.
  Vain asianmukaisesti koulutettu ammattilainen saa asentaa aurinkosahkopaneelit.

HUOMAUTUS

Tappavan jännitteen aiheuttama hengenvaara!

Kaikki sahkoliitannat on tehtavpaikallisten ja kansallisten vaatimusten mukaisesti.
Invertterin saa yhdistaa sahkoverkoon vain paikallisen sahkolaitokensluvalla.

Inverterteri

Inverterin rungossa on seuraavassa kuvatut varoitusmerkit.

Invertteri on irrotettava kaikista ulkoisista virtalähteistä ennen huoltoa!

Pinta saattaa olla vaarallisen kuuma, sillä sen lamptila voi olla yli 60^

1 Lue käytöopas ennen huoltoa! RCM-va

suusmerkki

Suurjännitte aniheuttama hengenvaara! Vain asianmukaisesti koulutetut henkilöt saavat avata ja huoltaa inverterin.	Suurjännitte aniheuttama hengenvaara! Jännitteellisinn osin saa koskea vasta 10 minuuttia virtalähteiden irrottamisen jälkeen.
TÜV-vaatimustemukaisuusmerkki.	CE CE-vaatimustemukaisuusmerkki. EU/ETA Tujoa.
Invertteriä ei saa havittää kotitalousjäteiden joukossa.	El Muontaja Invertterissä.
Maadoituspiste. UKCA-vaatimustemukaisuusmerkki	UKCA
RoHS-etiketöinti Tuote täytää sovellettavien EU- direktiivien vaatimukset.	CMIM-vaatimustemukaisuusmerkki.

EU-vaatimustenmukaisuusvakuutus

EU-direktiivien soveltamisalan puiteissa:

Pienjannitedirektiivi 2014/35/EU (LVD)
Sahkomagneettinen yhteensopivuus 2014/30/EU (EMC)
Tiettyjen vaarallisten aineiden kayton rajoittaminen 2011/65/EU ja 2015/863/EU (RoHS)
SUNGROW vahvistaa taten, etta tassai asiakirjassa kuvatut tuotteet ovat edellma mainittujen direktiivien perusvaatumsten ja muiden asiaasosannosten mukaisia. Koko EU-vaatimumenmukaisuusvakuutus loytyy osoitteesta support. sungrowpower.com.
- Alla olevassa taulukossa on lueteltu inverterin mukana toimitetu tiedonsiirtomoduuli ja langattoman viestinnan tekniset parametrit. Toimitetun tiedonsiirtomoduulin malli on märävä. Tiedonsiirtomoduulin EU-vaatimustemmukaisuusvakuutus lóytyy osoitteesta support.sungrowpower.com.

WiNet-S/WiNet-S2:

Radioteknologia WLAN 802.11b/g/n20/n40
Radiotaajuus	802.11b/g/n	2412 MHz ~ 2472 MHz
	802.11n40	2422 MHz ~ 2462 MHz
Suurin lähysteho ≤ 20 dBm

Edellä luetellut teknisit parametrit koskevat vain EU-maita.

Valmistaja: Sungrow Power Supply Co., Ltd.

Nro 1699. Xiyou Road, Hefei 230088, Kiina

Vain EU:ta varten

Jännitteestä johtuvien sahköiskujen aiheuttama hengenvaara

Koteloa ei saa avata missaan olosuheissa. Kotelon luvatonavaaminen mitatoi takuun, sihen liittyvat vaatumukset ja useimmissa tapauksissa myos kayttoluvan.
Kun kotelon kansi irrotetaan, jannitteisiä osia voidaan koskea, ja seurauksena saattaa olla sahköiskun aiheuttama kuolema taivakavia vammoja.

Mahdollisesti vauroituneen inverterin aiheuttamasta sahköiskusta johtuva hengenvaarar

Inverteria saa kayttäa vain, kun se on teknisesti moitteettomassa kunnossa ja turvallisessa tilassa.
Vaurioituneen inverterin kayttaminen voi johtaa vaaratilanteisiin ja sahköiskuihin, jotka saattavat aiheuttaa kuoleman taikvakavia vammoja.

VAROITUS

Inverterin vauroitumisen tai henkilovahinkojen vaara

• Älä kytke tai irrota aurinkosähkölliittimiä ja AC-liittimiä inverterin ollessa käytössä.
  Kun kaikki sahkolaitteet on irrotettu ja invertteri on kytketty pois paalta, odota vahintaan 10 minuuttia laitteen sisäisten kondensaattoreiden varauksen purkautumista.
• Varmista ennen aurinkosahko- ja AC-liittimien irrottamista, etta Iaitteessa ei ole virtaa tai jannitettä.

VAROITUS

Kaikki inverterin rungossa olevat varoitusmerkit ja inverterin arvokilpi:

on jatettava selvasti nakyviin
eikä niitaa saa poistaa, peitttä tai liisteröida.

HUOMIO

Kuumien osien aiheuttama palovammavaara!

• Älä koske mihinkään kuumiin osiin (esimerkiksi jäähdytslevyyn) laitteen kayton aikana. Vain DC-kytkimeen on turvallista koskea miloin nahansa.

HUOMAUTUS

Maa-asetukset saa tehdä vain asianmukaisesti koulutettu henkilö. Luvattomien muutosten seurauktia voivat olla:

Typpiyväskymistodistuksen merkintöjen mitäöityminen.

Invertterin vauroitumisvaara staattisen sahkön purkausten vuoksi!

Invertteri voi vauroitua, kun sitä kosketaan. Invertteriä käsitettaessä on:

välttäva sen turhaa koskettelua ja
- pidettäva maadoitusranneketta aina liittimiin koskettaessa.
