S450S - Elektrische omvormer Sungrow - Gratis gebruiksaanwijzing en handleiding

Merk	Sungrow
Model	S450S
Producttype	Micro-omvormer
Voeding	Fotovoltaïsche strings (DC) en elektriciteitsnet (AC)
Beschermingen	Bescherming tegen overspanning, elektrostatische ontlading, oververhitting
Veiligheidsnormen	CE, TÜV, RoHS, Anatel (nr. 23376-23-11568)
Communicatie	WiFi 802.11b/g/n (2,4 GHz, max. vermogen 20 dBm)
Installatie	Alleen gekwalificeerd personeel, persoonlijke beschermingsmiddelen (PBM)
Waarschuwing	Niet de behuizing openen; geen hete onderdelen aanraken (>60 °C)
Loskoppeling	Wacht 10 min na uitschakeling voordat u de connectoren loskoppelt
Afkoeling	Wacht 30 min voor ingrijpen na stilstand
Conformiteit	Richtlijn RED 2014/53/EU, LVD 2014/35/EU, EMC 2014/30/EU, RoHS 2011/65/EU
Onderhoud	Controleer op spanningsloosheid voor ingrijpen, draag beschermende handschoenen
Repareerbaarheid	Alleen gekwalificeerd personeel mag de omvormer openen; ongeautoriseerde opening maakt garantie ongeldig
Handleiding beschikbaar	Downloaden op support.sungrowpower.com
Garantie	Ongeldig bij ongeautoriseerde opening

Veelgestelde vragen - S450S Sungrow

Hoe installeer ik de omvormer S450S?

De installatie moet uitsluitend worden uitgevoerd door gekwalificeerd personeel. Draag persoonlijke beschermingsmiddelen (PBM) en volg de lokale normen. Raadpleeg de gebruikershandleiding op support.sungrowpower.com.

Hoe verbind ik de omvormer met het WiFi-netwerk?

De omvormer is uitgerust met een ingebouwde WiFi-module (802.11b/g/n, 2,4 GHz). Volg de instructies in de handleiding om de verbinding via de app of webinterface te configureren.

Wat te doen bij stroomuitval?

De omvormer koppelt zich automatisch los van het net bij stroomuitval om veiligheidsredenen. Na herstel van de stroom wordt hij na een veiligheidstermijn weer aangesloten.

Hoe reinig ik de omvormer?

Schakel de omvormer uit voor elke ingreep en wacht 30 minuten tot hij is afgekoeld. Gebruik een droge, niet-schurende doek. Gebruik nooit vloeibare of schurende producten.

Wat is de garantie op de omvormer?

De garantie vervalt bij ongeautoriseerde opening van de behuizing. Neem contact op met uw installateur of Sungrow voor vragen.

Is het mogelijk de omvormer binnenshuis te gebruiken?

De omvormer is ontworpen voor installatie buitenshuis of binnenshuis, maar moet worden geïnstalleerd op een goed geventileerde plaats, beschermd tegen overmatige vochtigheid. Volg de aanwijzingen in de handleiding.

Hoe controleer ik de bedrijfsstatus?

Gebruik de bewakingsinterface via WiFi of raadpleeg de indicatielampjes op het apparaat. De handleiding beschrijft de foutcodes.

Waar kan ik de gebruikershandleiding downloaden?

De handleiding is gratis beschikbaar op de website support.sungrowpower.com. Scan ook de QR-code op het voorpaneel van het apparaat.

Wat zijn de essentiële veiligheidsmaatregelen?

Open nooit de behuizing onder spanning. Wacht 10 min na uitschakeling voordat u de connectoren aanraakt. Draag PBM en schakel een professional in.

Kan ik de omvormer zelf repareren?

Nee, alle reparaties moeten worden uitgevoerd door gekwalificeerd personeel. Ongeautoriseerde opening maakt de garantie ongeldig en levert een risico op elektrocutie op.

GEBRUIKSAANWIJZING S450S Sungrow

1. Door de ontwikkeling van het product wordt de inhoud regelmatig bijgewerkt of herzien. De informatie in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd. Deze handleiding dient in geen geval als vervanging van de gebruikershandleiding en aanvullende toelichtingen van het apparaat.
2. Zorg dat alles volledig gelezen en begrepen is voordat u overgaat tot installatie van de apparatuur en voer alles strikt uit volgens de beschrijvingen in deze handleiding. De gebruikershandleiding kan worden gedownload vanaf de website http://support.sungrowpower.com/ of worden opgevraagd door het scannen van de QR-code aan de voorkant van de micro-omvormer of de achterzijde van deze handleiding.
3. Alle werkzaamheden moeten worden uitgevoerd door gekwalificeerd personeel, dat getraind is in de installatie en ingebruikname van elektrische systemen en in de omgang met gevaren en kennis moet hebben van de lokale voorschriften en richtlijnen.
4. Controleer voor installatie de inhoud van de verpakking op beschadiging en bekijk de volledigheid van de levering aan de hand van de pakbon. Neem contact op met SUNGROW of de distributeur indien er sprake is van beschadiging of ontbrekende onderdelen.
5. De gebruikte kabel moet onbeschadigd en goed geïsoleerd zijn. Technisch personeel moet tijdens het werk te allen tijde persoonlijke beschermingsmiddelen (PBM) dragen.
6. Niet navolgen van deze instructies kan leiden tot (dodelijk) lichamelijk letsel of beschadiging van het apparaat, waardoor het recht op garantie komt te vervallen.
7. Bevat een product dat is goedgekeurd door Anatel onder nummer 23376-23-11568.

Veiligheid

De omvormer is ontwikkeld en getest overeenkomstig de internationale veiligheidsvoorschriften. Lees voorafgaand aan elk werk altijd eerst de veiligheidsinstructies en neem deze te allen tijde in acht. Een verkeerde bediening of toepassing kan leiden tot:

■ ernstig of dodelijk letsel bij de gebruiker of een derde partij.
- schade aan de omvormer of andere eigendommen.

Neem de veiligheidsinstructies met betrekking tot de PV-strings en het elektriciteitsnet in acht.

Veiligheidsverklaring

- Voor meer informatie over hoe het product reageert op kwetsbaarheden in de netwerkbeveiliging en over de openbaarmaking van kwetsbaarheden, kunt u de onderstaande QR-code scannen of kunt u terecht op de volgende website:

Levensgevaarlijke spanning!

• PV-strings zetten zonlicht om in elektrische energie en kunnen levensgevaarlijke spanning en elektrische schokken veroorzaken.
• Het bedradingswerk van de PV-panelen mag uitsluitend door gekwalificeerd personeel worden verricht.
• Alle elektrische aansluitingen moeten in overeenstemming zijn met lokale en nationale voorschriften.
• Alleen met toestemming van de plaatselijke netbeheerder kan de omvormer op het openbare elektriciteitsnet worden aangesloten.
• Open de behuizing op geen enkel moment. Indien de behuizing onrechtmatig wordt geopend, komt het recht op garantie te vervallen en wordt de gebruikslicentie in de meeste gevallen beeindigd.
• Als het deksel van de behuizing wordt verwijderd, kunnen onderdelen die onder spanning staan worden aangeraakt, wat kan leiden tot ernstig letsel of zelfs overlijden als gevolg van een elektrische schok.

Risico op levensgevaarlijke elektrische schokken door mogelijke beschadiging van omvormer

• Gebruik de omvormer uitsluitend wanneer deze in een technisch onberispelijke en veilige staat verkeert.
• Het gebruik van een beschadigde omvormer resulteert mogelijk in gevaarlijke situaties die als gevolg van elektrische schokken tot ernstig of dodelijk letsel kunnen leiden.

WAARSCHUWING

Risico van schade aan de omvormer of persoonlijk letsel

• Koppel PV-connectoren en AC-connector niet los wanneer de omvormer in werking is. Schakel de AC-stroomonderbreker uit. Wacht ten minste tien minuten tot de condensatoren zijn ontladen.
  Controleer of er geen spanning of stroom meer aanwezig is alvorens de connectoren los te koppelen.
• Zelfs nadat de micro-omvormer is gestopt, kan hij nog heet zijn en brandwonden veroorzaken. Wacht 30 minuten totdat de micro-omvormer is afgekoeld en voer dan pas werkzaamheden uit en draag beschermende handschoenen.

WAARSCHUWING

Alle waarschuwingslabels en typeplaatjes op de behuizing van de omvormer:

• moeten duidelijk zichtbaar zijn.
- mogen niet worden verwijderd, afgedekt of afgeplakt.

VOORZICHTIG

Risico van verbranding door hete onderdelen!

- Raak hete onderdelen van het apparaat (zoals koelplaten) niet aan als het apparaat in bedrijf is.

LET OP

Het instellen van het land mag uitsluitend door gekwalificeerd personeel worden verricht. Onrechtmatige wijziging kan leiden tot:

- Een onjuist typecertificaat.

Risico van schade aan de omvormer als gevolg van elektrostatische ontlading!

Door aanraking van de elektronische onderdelen kan de omvormer beschadigd raken. Let er bij de hantering van de omvormer op dat u:

• geen onderdelen onnodig aanraakt.
- bij aanraking van de connectoren uit voorzorg een antistatische armband draagt.

Micro-omvormer

Op de behuizing van de omvormer zijn de volgende waarschuwingslabels aangebracht.

Er is een levensgevaarlijke hoogspanning aanwezig!

Alleen gekwalificeerd personeel mag de omvormer openen en onderhoud plegen.

Verbreek de verbinding met alle externe stroombronnen voorafgaand aan elk onderhoud!

Lees de handleiding voor onderhoud!

CE-conformiteitsmarkering. EU/EER-importeur.

TÜV-conformiteitsmarkering.

Risico op verbranding door heet oppervlak met een temperatuur hoger dan 60 °C.

Raak geen onderdelen aan die onder spanning staan tot 10 minuten na het afkoppelen van de stroombronnen!

Gooi de omvormer niet weg bij het huishoudelijk afval.

RoHS-labeling Het product voldoet aan de vereisten van de van toepassing zijnde EU-richtlijnen.

Waarschuwingslabel voor installatie UTE C15-712-1.

Fabrikant :

Balanstraße 59, 81541 München, Duitsland

EU-conformiteitsverklaring

binnen het bereik van de EU-richtlijnen

Het doel van de hierboven beschreven verklaring is in overeenstemming met de relevante harmonisatiewetgeving van de Unie:

De Richtlijn betreffende radioapparatuur 2014/53/EU (RED)

Laagspanningsrichtlijn 2014/35/EU (LSR)

Elektromagnetische compatibiliteit 2014/30/EU (EMC)

Beperking van het gebruik van bepaalde gevaarlijke stoffen 2011/65/EU en 2015/863/EU (RoHS)

SUNGROW bevestigt hierbij dat de in dit document beschreven producten voldoen aan de essentiële eisen en andere relevante bepalingen van de hierboven genoemde richtlijnen. De volledige EU-conformiteitsverklaring vindt u op support.sungrowpower.com.

De communicatiemodule die bij de omvormer wordt geleverd en de technische parameters voor draadloze communicatie staan in de onderstaande tabel. Het model van de daadwerkelijk geleverde communicatiemodule is doorslaggevend. De volledige EU-conformiteitsverklaring voor de communicatiemodule vindt u op support.sungrowpower.com.

Micro-omvormer (wifi):

Radiotechnologie

WLAN 802.11b/g/n

Radiospectrum

2412 MHz ~ 2472 MHz

Maximaal zendvermogen

≤ 20 dBm

De hierboven genoemde technische parameters zijn alleen van toepassing op EU-landen.

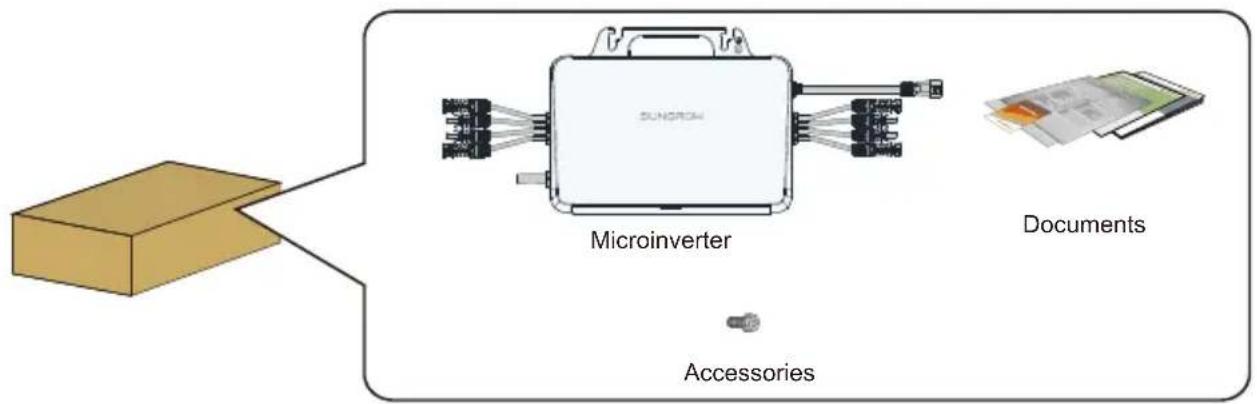

Scope of Delivery / Contenu de l'emballage / Lieferumfang / Omvang van de levering

