GEBRUIKSAANWIJZING LIFE X15080 MEDION

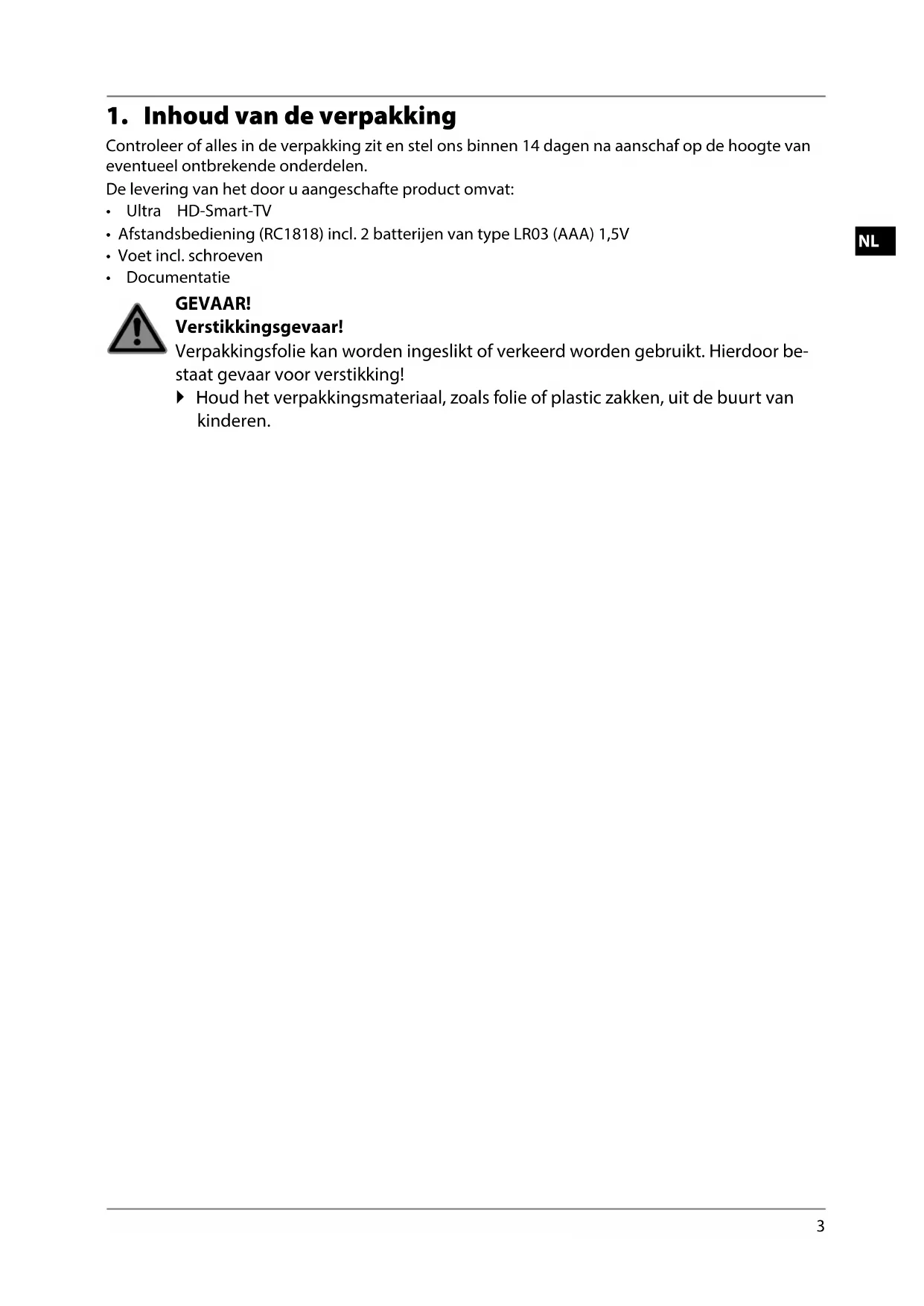

1. Inhoud van de verpakking

Controleer of alles in de verpakking zit en stel ons binnen 14 dagen na aanschaf op de hoogte van eventueel ontbrekende onderdelen. De levering van het door u aangeschafte product omvat:

• Voet incl. schroeven

• Documentatie GEVAAR! Verstikkingsgevaar! Verpakkingsfolie kan worden ingeslikt of verkeerd worden gebruikt. Hierdoor be- staat gevaar voor verstikking! Houd het verpakkingsmateriaal, zoals folie of plastic zakken, uit de buurt van kinderen.4

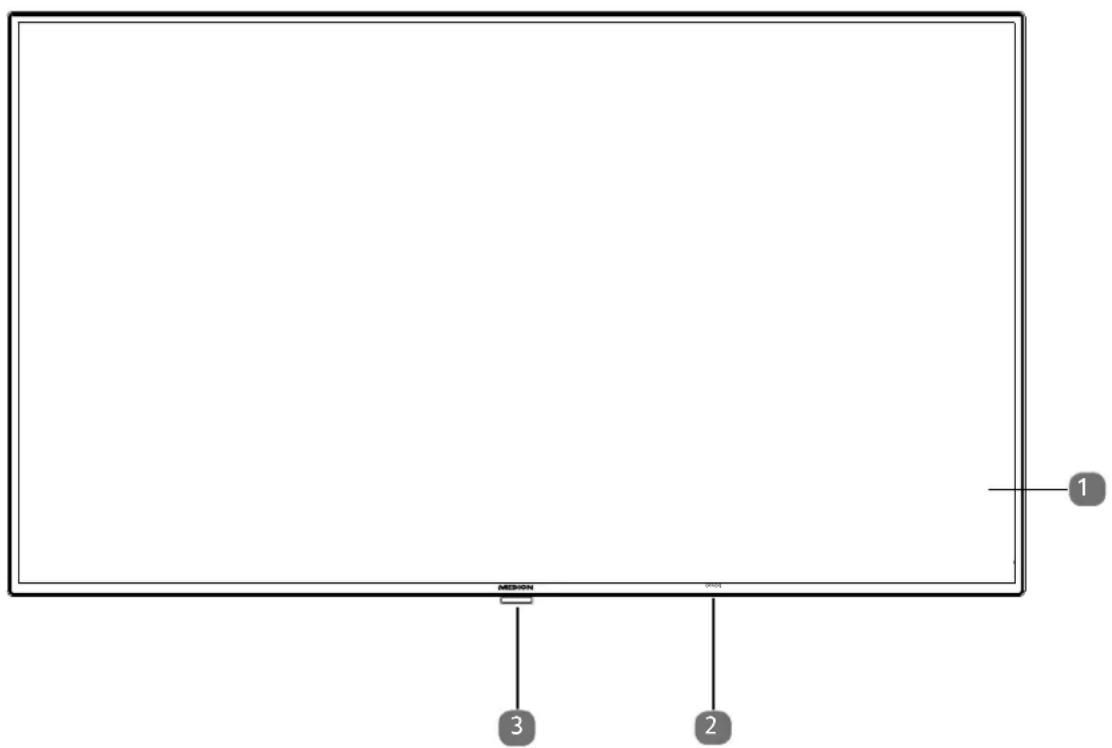

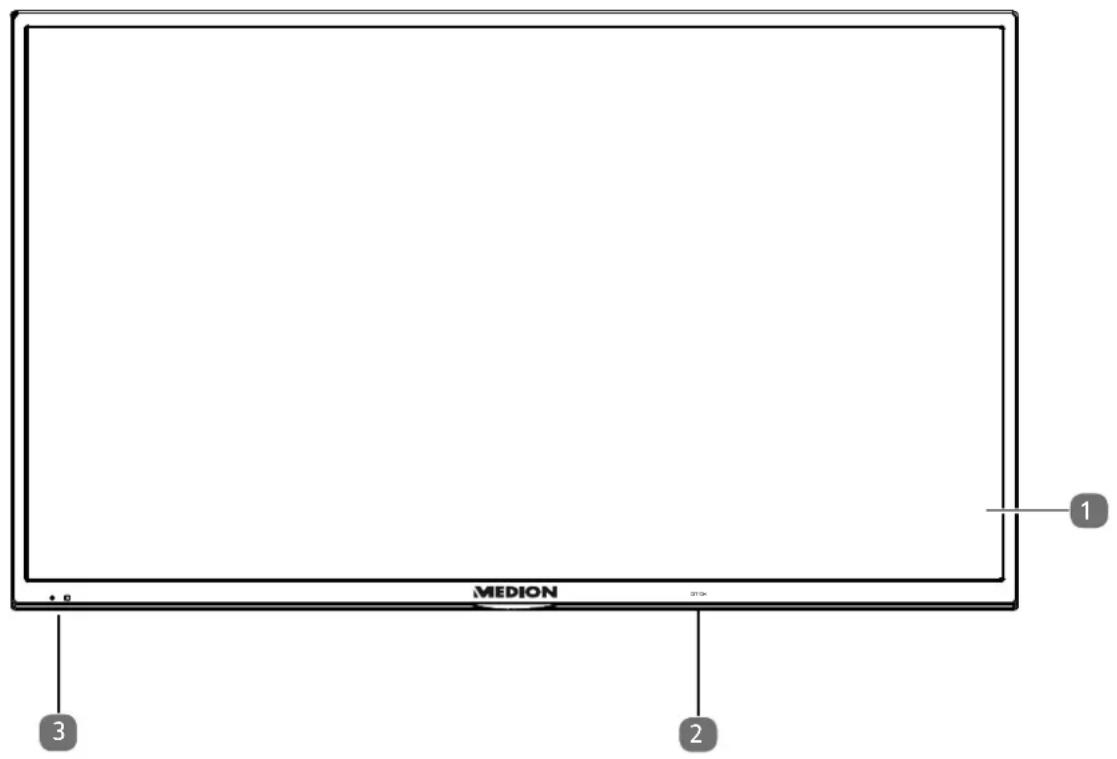

2. Apparaatoverzicht

3) Infraroodsensor: Het ontvangstveld voor de infraroodsignalen van de afstandsbediening.

Bedrijfsindicatie: licht op wanneer het apparaat in stand-bymodus is.5

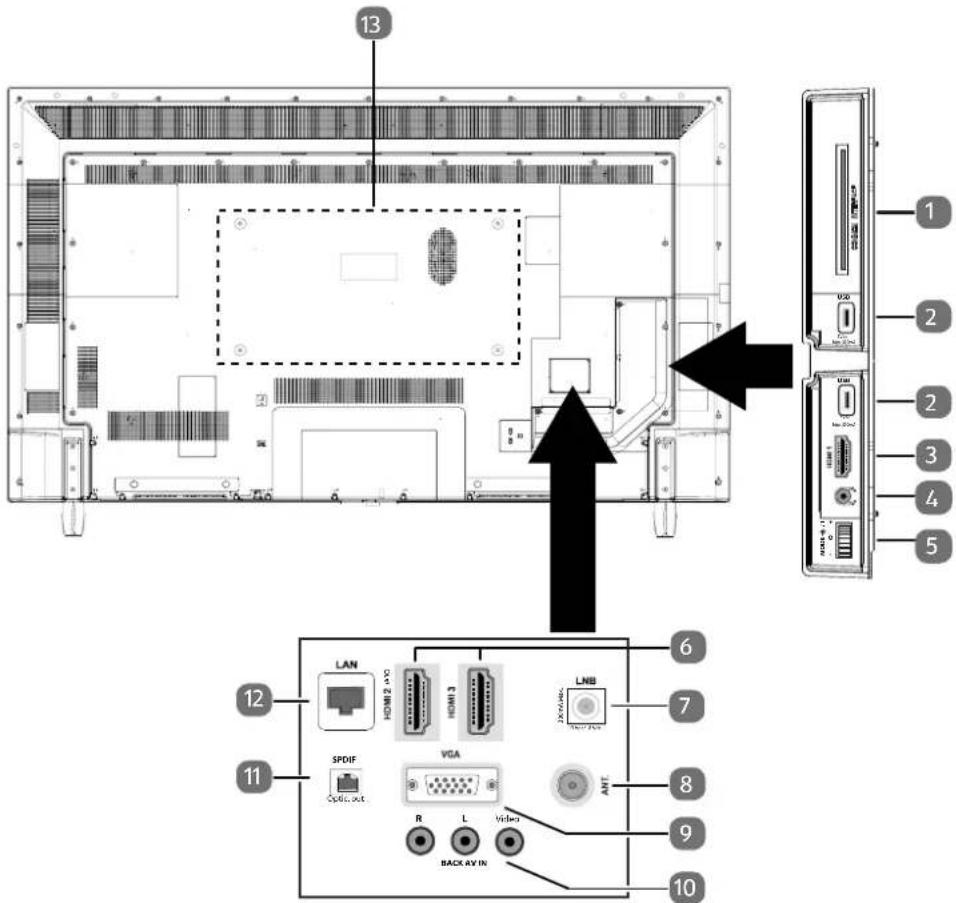

2.2. Achterzijde en rechterzijde

1) COMMON INTERFACE (CI+): Sleuf voor gebruik van CAM modules en smartcards

, 500 mA max.): USB-aansluiting voor mediaweergave/opname (PVR)

3) HDMI 1: HDMI-aansluiting voor apparaten met HDMI-uitgang

: Voor aansluiting van een hoofdtelefoon met 3,5mm mini-jackplug

5) MODE: Multifunctionele schakelaar voor het omschakelen van de zender, het kiezen van de

ingangsbron en de volumeregeling. Het instellen gebeurt door de schakelaar omhoog (+) resp. omlaag (-) te kantelen. De functie wordt gekozen door de schakelaar kort in te drukken. Door de schakelaar langer ingedrukt te houden wordt het toestel in de stand-by modus ge- zet, resp. ingeschakeld.

6) HDMI 2-3: HDMI-aansluiting voor apparaten met HDMI-uitgang (HDMI 2 kan worden gebruikt

, 300 mA max.): Aansluiting voor een digitale SAT-installatie.

8) ANT.: Voor aansluiting van een antenne (analoog, DVB-T of DVB-C)

9) VGA: VGA-aansluiting voor aansluiting van een pc/een YUV-adapter (optineel)

12) LAN: Netwerkaansluiting voor verbinding met het internet

13) Bevestigingsgaten voor een wandhouder

Wandhouder niet meegeleverd. Let er bij de montage op dat schroeven van maat M6 worden gebruikt. De schroe engte wordt berekend door de dikte van de wandhouder te nemen plus 10 mm.6 2.3. Afstandsbediening

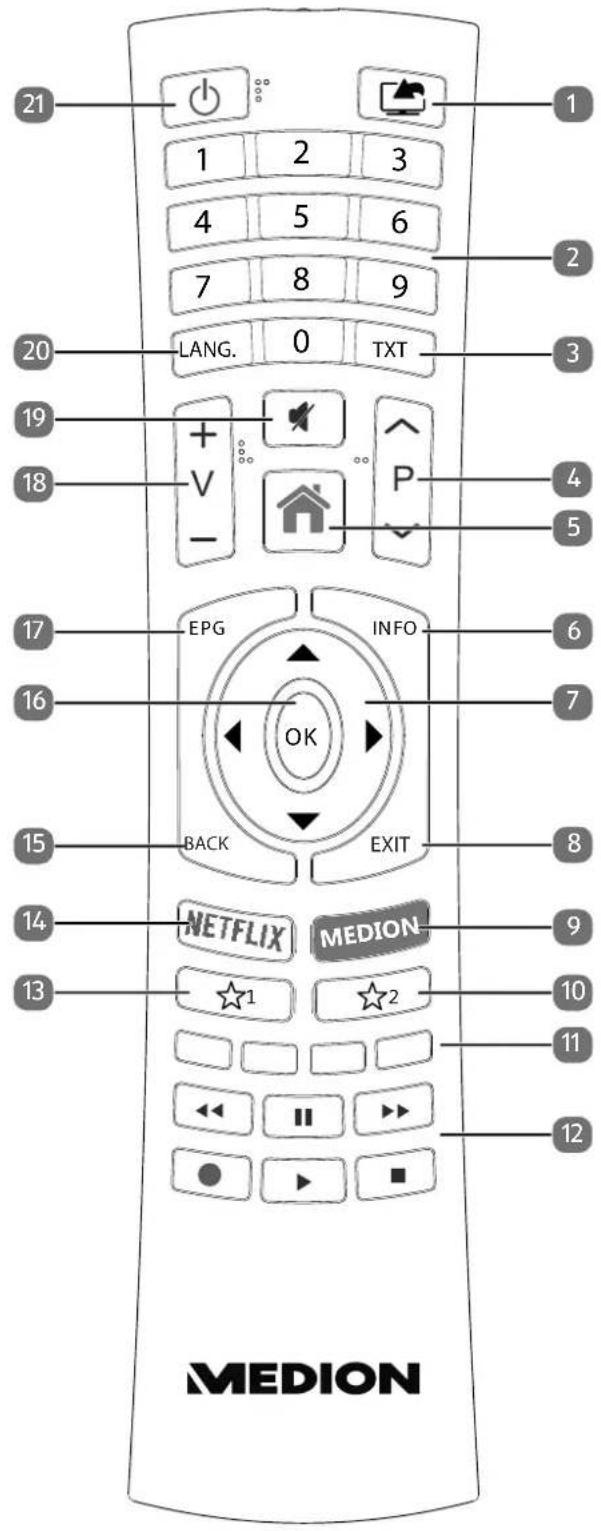

1) (SOURCE): Ingangssignaal van aangesloten apparaten selecteren.

TXT : Teletekst inschakelen 2 x drukken = transparant maken 3 x drukken = sluiten.

P / : Toetsen voor zenderkeuze. TV: volgende (+) / vorige (-) zender selecteren; Teletekst: volgende (+) / vorige (-) pagina selec- teren

(MENU): Menu openen en sluiten.

INFO: Digitale tv: informatie weergeven (bv. het huidige zendernummer).

: In het menu naar boven gaan Digitale tv: Infobalk van de huidige zender selecteren, teletekst: de volgende pagina selecte- ren; Pijltoets : In het menu naar beneden gaan Digitale tv: Infobalk van de huidige zender selecteren, teletekst: de vorige pagina selecteren; Pijltoets : In het menu naar links gaan Teletekst: Subpagina oproepen; Pijltoets : In het menu naar rechts gaan Teletekst: Subpagina oproepen.

: Multifunctionele toets voor zenderlocatie of invoerbron, Omschakelen tussen DVB-S, DVB-T- en DVB-C-uitzendingen

11) Rode toets: Voor teletekst of menu’s

Groene toets: Voor teletekst of menu’s Gele toets: Voor teletekst of menu’s Blauwe toets: Voor teletekst of menu’s

: Snel terugspoelen; : Snel doorspoelen ; : Opname starten (PVR); : Afspelen stopzetten; : Afspelen starten; : Afspelen onderbreken 13)

: YouTube/Multifunctionele toets voor zendergeheugen of invoerbron. 14) NETFLIX: Netflix-portal openen 15) BACK: Terugkeren naar de vorige stap in het menu. 16) OK: In bepaalde menu’s de selectie bevestigen. 17) EPG: Digitale TV: elektronische programmagids openen. 18) V-/+ : Volume verhogen (+) of verlagen (-). 19) : Geluid dempen. 20) LANG.: Analoge TV: Stereo/Mono ; digitale tv: Audiotaal selecteren (indien beschikbaar). 21) : De Smart-tv in- en uitschakelen (stand-by modus in-/uitschakelen)8

2.3.1. Wijzigingen van de toetsfuncties

kunnen naar eigen inzicht worden geprogrammeerd (zenderlocatie of in-voerbron) Selecteer eerst de gewenste functie en houd daarna de betreffende toets 5 seconden lang inge- drukt totdat MIJN KNOP IS INGESTELD wordt weergegeven. Hiermee wordt de nieuwe pro-grammering bevestigd.Na elke EERSTE INSTALLATIE wordt de persoonlijke toetsprogrammering gewist en te-ruggezet in de fabrieksstand.

Lees zorgvuldig de „Veiligheidsadviezen“ voordat u het toestel in gebruik neemt. 3.1. Uitpakken

• Kies vóór het uitpakken een geschikte plaats om het apparaat op te stellen.• Open de doos zeer zorgvuldig om mogelijke schade aan het apparaat te voorkomen. Wanneer een mes met een te lang lemmet wordt gebruikt om de doos te openen kan het apparaat wor-den beschadigd.• In de verpakking bevinden zich verschillende kleine onderdelen (batterijen, etc.). Houd deze uit de buurt van kinderen. Er bestaat gevaar voor inslikken.• Bewaar het verpakkingsmateriaal goed en gebruik alleen dit om de televisie te vervoeren. GEVAAR! Verstikkingsgevaar! Verpakkingsfolie kan worden ingeslikt of verkeerd worden gebruikt. Hierdoor be- staat gevaar voor verstikking! Houd het verpakkingsmateriaal, zoals folie of plastic zakken, uit de buurt van kinderen. 3.2. Montage Bevestig de voet zoals afgebeeld in de onderstaande afbeelding. Voer deze stap uit vooraleer u de Smart-tv aansluitMD31421 / MD31422 / MD31423:

4 x M4 x 164 x M6 x 20 3.3. Batterijen in de afstandsbediening plaatsen Verwijder het deksel van het batterijvak aan de achterkant van de afstandsbediening. Plaats twee LR03 / AAA-batterijen van 1,5V in het batterijvak van de afstandsbediening. Let op de polariteit van de batterijen (deze is op de bodem van het batterijvak aangegeven). Sluit het batterijvak. OPMERKING! Gevaar voor beschadiging! De afstandsbediening zou door lekkende batterijen beschadigd kunnen raken als de afstandsbediening langere tijd niet wordt gebruikt! Haal de batterijen uit de afstandsbediening als het toestel langere tijd niet wordt gebruikt. 3.4. Antenne aansluiten Uw Smart-tv ondersteunt verschillende antennesignalen. Via de aansluiting met de aanduiding ANT. kunt u als volgt beeldsignalen invoeren:

• via een analoge huisantenne / analog kabel,

• via een DVB-T2/ DVB-T

-aansluiting (digitale kabelaansluiting).

Deze service moet beschikbaar zijn in uw regio.10 Sluit een antennekabel aan tussen analoge huisantenne / analog kabel aansluiting, DVB-T anten- ne of DVB-C aansluiting en de antenneaansluiting van de Smart-tv. Op de met LNB aangegeven aansluiting kunt u bovendien nog een digitale satellietinstallatie aan- sluiten. Schroef de F-stekker van een coax antennekabel aan de aansluiting op de TV. Om gecodeerde zenders of Pay-TV te kunnen ontvangen moet u een CAM-module en een bijbehorende kaart gebruiken. Hiertoe plaatst u een (in de handel verkrijgbare) CAM-mo- dule in de daartoe bestemde lezer links op het apparaat (Common Interface). Plaats de kaart van uw aanbieder vervolgens in de CAM-module. 3.5. Voeding aansluiten Steek de stekker van het apparaat in een goed bereikbaar stopcontact 220 - 240 V ~ 50 Hz. De stand-by modus wordt geactiveerd en het lampje aan de voorkant gaat branden. 3.6. De Smart-tv in- en uitschakelen Zet de netschakelaar in de onderhoek van het apparaat op ON. De stand-by modus wordt geac- tiveerd en het lampje aan de voorkant gaat branden. Om het apparaat in te schakelen, drukt u − op de afstandsbediening: op de Stand-by/Aan toets , een cijfertoets of een van de toetsen P / ; − op het apparaat: de multifunctionele toets

Met de Stand-by/Aan toets op de afstandsbediening kunt u het apparaat in stand-by zetten. Het apparaat wordt uitgeschakeld, maar verbruikt nog wel stroom. Met de netschakelaar schakelt u het toestel uit ( OFF positie). Het apparaat wordt uitgeschakeld, maar verbruikt nog wel stroom. Als er geen ingangssignaal is, wordt het apparaat na vijf minuten automatisch op stand- by gezet. Op het scherm wordt tot dan een aftellende timer weergegeven. Deze functie is niet bij alle bronnen beschikbaar. 3.7. Zenders zoeken na de e erste keer inschakelen Wanneer u het toestel voor het eerst inschakelt, wordt u door de EERSTE INSTALLATIE geleid. Gebruik de toetsen om de taal te selecteren. Nadat u de taalkeuze met OK heeft bevestigd, wordt de eerste installatie gestart.11

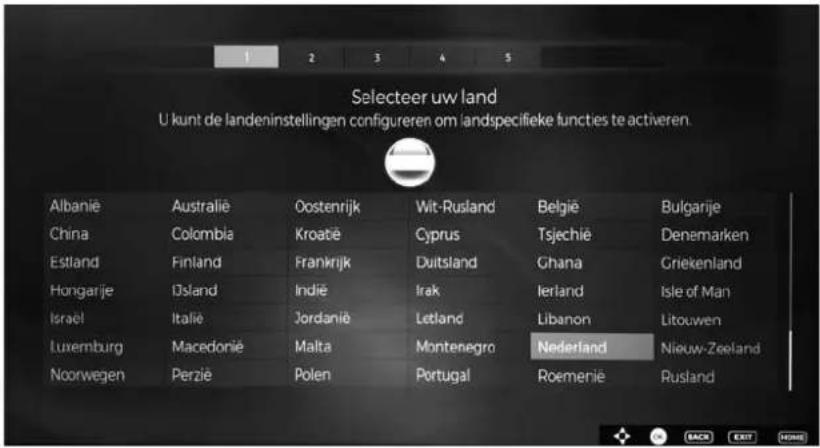

Kies vervolgens met het gewenste land. De landinstelling bepaalt de volgorde waarin de zenders worden opgeslagen. Voor de verschillende landen zijn bovendien de overige opties vooraf ingesteld. Druk vervolgens op OK om door te gaan. U wordt gevraagd om akkoord te gaan met het MEDION® Smart TV-privacybeleid. Dit is nodig als u van plan bent om de netwerk / internet / HbbTV-services te gebruiken. Lees de privacy-instel- lingen zorgvuldig door. Selecteer de afzonderlijke punten met en bevestig ze indien no- dig met OK. Als u nog vragen, klachten of opmerkingen heeft over de privacyverklaring en de uitvoering hiervan, kunt u via smarttvsecurity@vosshub.com per e-mail contact met ons opne- men. Bevestig vervolgens met JA. Als u NEE kiest, kunt u deze services niet gebruiken zonder later ak- koord te gaan met de voorwaarden. Druk tenslotte op de VOLGENDE-knop met en druk op OK om naar het volgende punt te gaan. 3.8. Netwerk-/internetinstellingen12 Netwerkinstellingen UITZENDING TYPE Kies hier het type netwerk DRAADLOS, BEDRAAD of UITGESCHAKELD. Na de keuze met de pijltjestoetsen 56en bevestigen met de toets OK verschijnt er een overzicht met alle beschikbare netwerken. Maak een keuze en beves- tig met de toets OK. Wanneer er voor een netwerk een wachtwoord nodig is, verschijnt er vervolgens een virtueel toetsenbord waar u het wachtwoord met behulp van de pijltjestoetsen en de toets OK kunt invoeren. Na in- voeren van het wachtwoord kiest u OK op het toetsenbord en bevestigt u de invoer met OK.

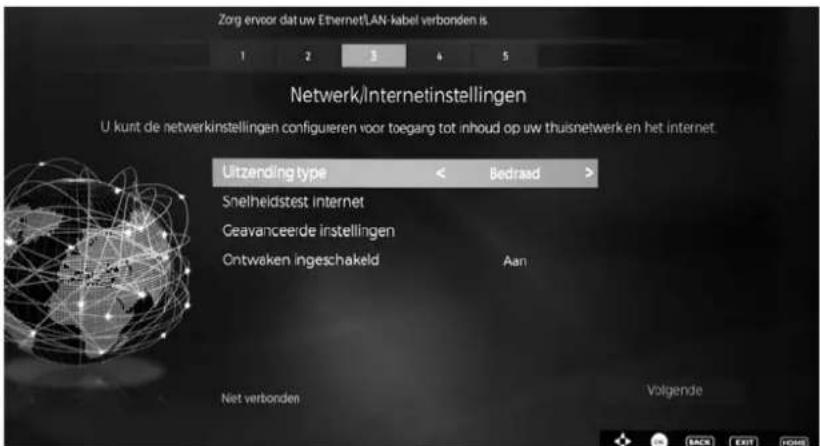

OP UW WI- FI-ROUTER (alleen bij WLAN) Met deze optie kunt u via WPS snel een verbinding maken met een draadloos netwerk (WLAN). Houd de WPS-toets op uw router ingedrukt en bevestig bij deze optie OK met de toets OK. Vervolgens wordt er met WPS een verbinding gemaakt. SNELHEIDSTEST INTERNET Druk op de toets OK om de snelheid van de internetverbinding te controleren GEAVANCEERDE INSTELLINGEN Druk op de toets OK om verdere opties voor de netwerkconfiguratie op te vra- gen CONFIGURATIE Kies hier de instelling AUTOMATISCH IP of HANDMA- TIG IP. Wanneer u HANDMATIG IP heeft gekozen, ver- schijnen er nog drie regels waarop u de gegevens voor IP- ADRES , SUBNETMASKER en STANDAARD GATEWAY handmatig met behulp van de pijltjestoetsen en de cijfertoetsen kunt invoeren. CONFIGURATIE Kies hier uit AUTOMATISCH DNS of HANDMATIG DNS. Wanneer u HANDMATIG DNS heeft gekozen, verschij- nen er nog twee regels waarop u de gegevens voor de DNS-SERVER 1 en de DNS-SERVER 2 handmatig kunt invoeren met behulp van de pijltjestoetsen en de cij- fertoetsen. Een bestaande netwerkverbinding kan door indrukken van de rode toets weer worden verbroken. WAKE ON Het activeren/deactiveren van de functie Wake-On-LAN/Wake-On-Wireless LAN (WoL/WoWLAN). Deze maakt het mogelijk de Smart-tv in te schakelen via een ander apparaat (bijvoorbeeld via een smartphone met de MEDION® Life Remote App). Beide apparaten moeten hiervoor via LAN of WLAN met hetzelf- de netwerk zijn verbonden. Kies de instelling AAN om de functie te active- ren. Het apparaat voor afstandsbediening moet eenmalig met het ingeschakel- de tv-toestel worden verbonden. De besturing werkt vervolgens alleen als het tv-toestel zich in de modus Stand-by bevindt. Als dit via de netschakelaar wor- den uitgeschakeld en vervolgens opnieuw ingeschakeld, wordt de verbinding tussen beide apparaten automatisch hersteld. Verlaat de netwerkinstellingen door op OK te drukken.13

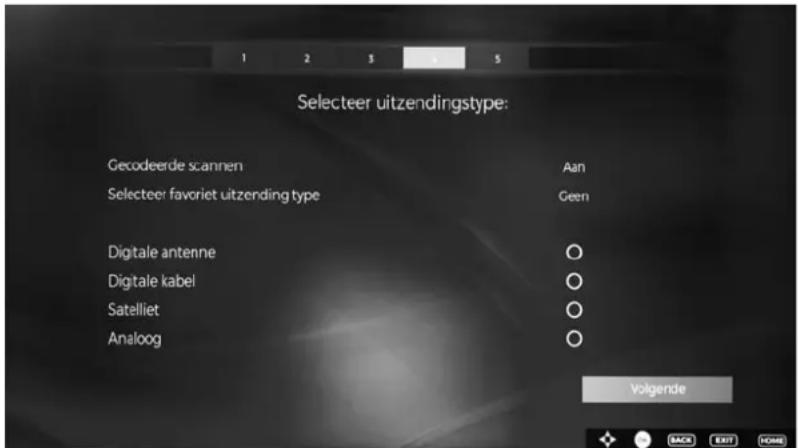

Selecteer de volgende opties voordat het zoeken naar zenders begint:

GECODEERDE SCANNEN: Gebruik om te selecteren of gecodeerde kanalen ook moeten worden gezocht.

SELECTEER FAVORIET UITZENDING TYPE: Gebruik om de gewenste ontvangstmethode te selecteren. Als u verschillende soorten ontvangst gebruikt, kunt u de onderstaande typen se- lecteren met en activeren met OK. Selecteer VOLGENDE met en bevestig met OK.

Wanneer u eerder de ontvangstmethode DIGITALE KABEL heeft geactiveerd, kunt u nu nog de in- stelling voor zoeken via het netwerk aanpassen. Wanneer het nodig mocht zijn, kunt u hier de NET- WERK, de FREQUENTIE en de NETWERK-ID aanpassen.

Indien u vooraf de ontvangstmodus SATELLIET geactiveerd heeft, kunt u alleen nog de instellingen voor het antennetype wijzigen: Kies een van de onderstaande antennetypes om het antennetype in te stellen:

DIRECT: Als u een enkele receiver en een satellietschotel heeft, kiest u dit antennetype. Druk op de toets OK en kies vervolgens de gewenste satelliet (u kunt hier met de blauwe toets ook de transponderlijst weergeven). Druk nogmaals op de toets OK om het zoeken te starten. Kies vervolgens of de zenderlijst moet worden geladen of niet.

ENKELVOUDIGE SATELLIETKABEL: Als u meerdere receivers en een eenkabelsysteem heeft, kiest u dit antennetype. Druk op de toets OK en voer alle benodigde instellingen uit voor de SATELLIETPOSITIE 1/2, GEBRUIKERSBAND en BANDFREQUENTIE (u kunt hier met de blauwe toets ook de transponderlijst weergeven). Druk nogmaals op de toets OK om het zoeken te starten. Kies vervolgens of de zenderlijst moet worden geladen of niet.

DISEQC-SCHAKELAAR: Als u meerdere satellietschotels en een DiSEqC-schakelaar heeft, kiest u dit antennetype. Druk op de toets OK en activeer de gewenste DISEQC-schakelaar 1 - 4 (u kunt hier met de blauwe toets ook de bijbehorende transponderlijsten weergeven). Druk nogmaals op de toets OK om het zoeken te starten. Kies vervolgens of de zenderlijst moet worden geladen of niet. Tijdens het zoeken wordt de voortgang van het zoeken weergegeven. Bovendien wordt het aantal reeds gevonden tv- en radiostations weergegeven. Druk vervolgens op OK om door te gaan. Aan het einde van de automatische programmaopslag wordt een tv-programma afgespeeld. De hier beschreven eerste installatie komt overeen met de optie EERSTE INSTALLATIE in het menu INSTALLATIE.14

4. Problemen oplossen

Storingen kunnen soms een eenvoudige oorzaak hebben, maar soms ook worden veroorzaakt door defecte onderdelen. We willen u hiermee een gids aanreiken om het probleem mee op te lossen. Als de hier genoemde maatregelen geen succes zijn helpen we u graag verder. Fout Oplossing Er is beeld noch ge- luid.

• Controleer of het netsnoer correct is aangesloten op het stopcontact en op het apparaat.

• Controleer of de signaalontvangst op TV is ingesteld.

• Controleer of de netschakelaar aan de onderkant van het toestel is inge- schakeld. Er is geen beeld. Er is geen beeld via AV.

• Controleer of contrast en helderheid correct zijn ingesteld.

• Controleer of alle externe apparaten correct zijn aangesloten.

• Controleer of de juiste AV-bron is geselecteerd.

• Een ingangsbron die u met (SOURCE) wilt selecteren, moet zijn ge- markeerd in het menu BRONNEN. Er is geen geluid. • Controleer of het volume niet op de laagste stand staat.

• Controleer of de mutefunctie is ingeschakeld. Druk daarvoor op de toets linksboven op de afstandsbediening (de toets met het doorgestreepte luidsprekersymbool). Er is beeld noch ge- luid. Er is echter wel ruis te horen.

• De ontvangst kan slecht zijn. Controleer of de antenne is aangesloten. Het beeld is niet duidelijk.

• De ontvangst kan slecht zijn.

• Controleer of de antenne is aangesloten. Het beeld is te licht of te donker.

• Controleer de instellingen van contrast en helderheid. Het beeld is niet scherp.

• De ontvangst kan slecht zijn.

• Controleer of de antenne is aangesloten.

• Controleer de instellingen van scherpte en ruisonderdrukking in het menu BEELD. Er wordt een dub- bel of drievoudig beeld weergege- ven.

• Controleer of de antenne correct is uitgericht.

• Mogelijk wordt het signaal weerkaatst door bergen of gebouwen. Het beeld ver- toont ruis.

• Er kan interferentie van auto's, treinen, lijnen, TL-verlichting etc. aanwe- zig zijn.

• Mogelijk is er sprake van interferentie tussen de antenne- en stroomka- bel. Leg de kabels verder uit elkaar. Er zijn strepen zichtbaar op het scherm of de kleu- ren verbleken.

• Is er sprake van interferentie door een ander apparaat?

• Zendantennes van radiostations of antennes van radioamateurs en draagbare telefoons kunnen eveneens interferentie veroorzaken.

• Gebruik het apparaat zo ver mogelijk uit de buurt van het apparaat dat de storing mogelijk veroorzaakt. De multifunctione- le toets MODE van het apparaat werkt niet.

• Mogelijk is het kinderslot geactiveerd.15

Tv-toestel wordt uitgeschakeld

• Controleer of onder ANDERE INSTELLINGEN het automatisch uitscha- kelen van de tv is geactiveerd. Geen ontvangst/ slechte ontvangst via een draadloze netwerkverbinding (WLAN).

• Controleer of alle benodigde instellingen zijn uitgevoerd. WIRELESS DIS PLAY niet weerge- geven in het keu- zemenu

• Controleer of alle benodigde instellingen zijn uitgevoerd. De afstandsbedie- ning werkt niet.

• Controleer of de batterijen in de afstandsbediening evt. leeg of onjuist geplaatst zijn.

• Controleer of er evt. sprake is van sterke lichtinstraling bij het sensor- venster.

• Controleer of de televisiefunctie van de universele afstandsbediening is ingeschakeld door op de toets TV op de afstandsbediening te drukken. Het menu kan niet worden geopend..

• Controleer of CEC is ingeschakeld. In dit geval kan het menu niet wor- den geopend. Dit is geen storing of defect. Het menu kan mogelijk wor- den geopend via het apparaat dat is aangesloten op HDMI2. Dit is af- hankelijk van de signaalbron en moet correct worden ondersteund.

• Verwissel de signaalbron op de ingang. Geen Blue- tooth®-verbinding

• Controleer of alle instellingen op het toestel correct zijn uitgevoerd en of de Bluetooth-functie is ingeschakeld.

• Controleer of het apparaat dat u wilt koppelen is ingeschakeld en in de zoekmodus staat.

• Controleer of alle instellingen op het toestel dat u wilt koppelen correct zijn uitgevoerd en of de Bluetooth-functie is ingeschakeld. Raadpleeg eventueel de handleidingen van het apparaat. Voor verdere probleemoplossing leest u eventueel de uitgebreide online bedienings- handleiding, aangezien hierin specifieke maatregelen en werkwijzen nader worden be- schreven.16 4.1. Heeft u nog verdere ondersteuning nodig? Neem voor verdere ondersteuning contact met ons op, wanneer de suggesties in de voorgaande paragrafen uw probleem niet opgelost hebben. Gelieve de volgende informatie bij de hand te hou- den:

• Welke externe apparaten zijn aangesloten?

• Welke meldingen verschijnen op het beeldscherm?

• Tijdens welke bedieningsstap is het probleem opgetreden?

• A ls er een PC op het apparaat is aangesloten: − Hoe ziet uw systeemconfiguratie eruit? − Welke software gebruikte u toen het probleem zich voordeed?

• Welke stappen heeft u reeds ondernomen om het probleem op te lossen?

• Geef ons uw klantnummer door wanneer u dit al heeft ontvangen.

5. Service-informatie

Wanneer uw apparaat niet zoals gewenst of verwacht functioneert, neem dan contact op met onze klantenservice. U heeft verschillende mogelijkheden, om met ons contact op te nemen:

• In onze Service Community vindt u andere gebruikers en onze medewerkers en daar kunt u uw ervaringen uitwisselen en uw kennis delen. U vindt onze Service Community onder http://community.medion.com.

• U kunt natuurlijk ook ons contactformulier gebruiken onder www.medion.com/contact.

• En bovendien staat ons serviceteam ook via de hotline of per post ter beschikking. Nederland Openingstijden Service Hotline Ma - vr: 07:00 - 23:00 Za / zo: 10:00 - 18:00 0900 - 2352534 Serviceadres MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland België Openingstijden Service Hotline Ma - vr: 09:00 - 19:00

6. Colofon en bedieningshandleiding voor downloaden

Copyright © 2018 Uitgave: 28. augustus 2018, 8:27 AM Alle rechten voorbehouden. Deze handleiding is auteursrechtelijk beschermd. Vermenigvuldiging in mechanische, elektronische of enige andere vorm zonder schriftelijke toe- stemming van de fabrikant is verboden. Het copyright berust bij de firma: Medion AG Am Zehnthof 77 45307 Essen Duitsland Technische wijzigingen voorbehouden. De handleiding is via de Service Hotline te bestellen en is via het serviceportal beschikbaar voor download. Zoek in de serviceportal aan de hand van het bijbehorende MSN van het apparaat naar de gewenste handleiding. Het MSN vindt u op het typeplaatje van het apparaat of onder het hoofdstuk “Productfiche“. U kunt ook de bovenstaande QR-code scannen en de handleiding via het serviceportal naar uw mobiele toestel downloaden. URL QR Code NL www.medion.com/nl/service/start/ BE www.medion.com/be/nl/service/start/ LUX www.medion.com/lu/fr/18

Jaarlijks ener- gieverbruik (kWh/Jaar- lijks )
