MANUALE UTENTE LIFE X15080 MEDION

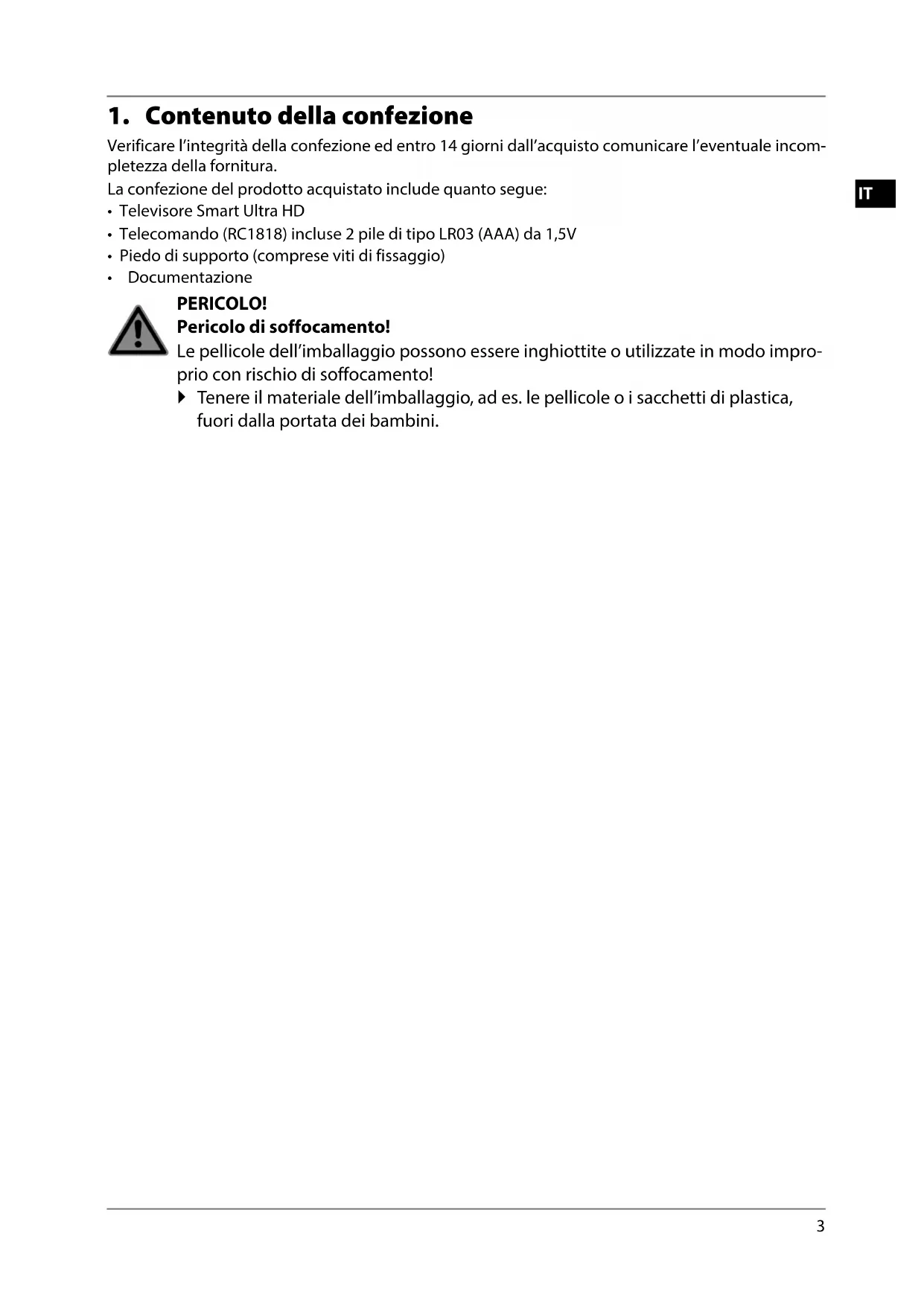

1. Contenuto della confezione

Verificare l’integrità della confezione ed entro 14 giorni dall’acquisto comunicare l’eventuale incom- pletezza della fornitura. La confezione del prodotto acquistato include quanto segue:

• Televisore Smart Ultra HD

• Telecomando (RC1818) incluse 2 pile di tipo LR03 (AAA) da 1,5V

• Piedo di supporto (comprese viti di fissaggio)

• Documentazione PERICOLO! Pericolo di soffocamento! Le pellicole dell’imballaggio possono essere inghiottite o utilizzate in modo impro- prio con rischio di soffocamento! Tenere il materiale dell’imballaggio, ad es. le pellicole o i sacchetti di plastica, fuori dalla portata dei bambini.4

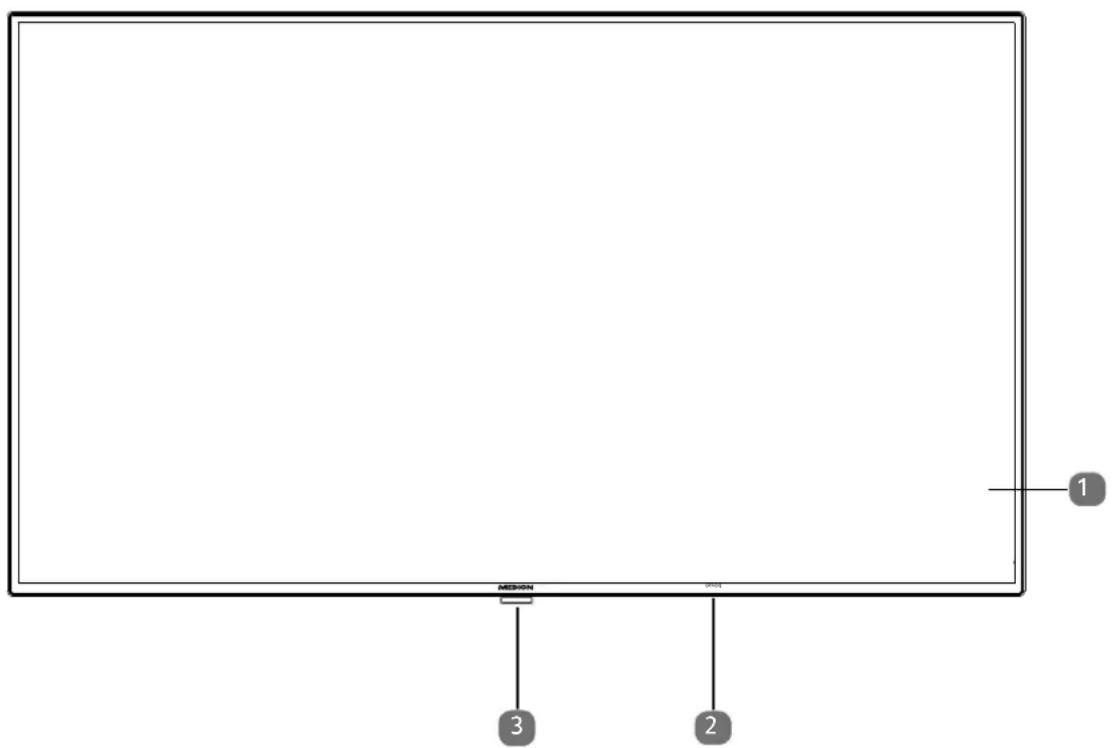

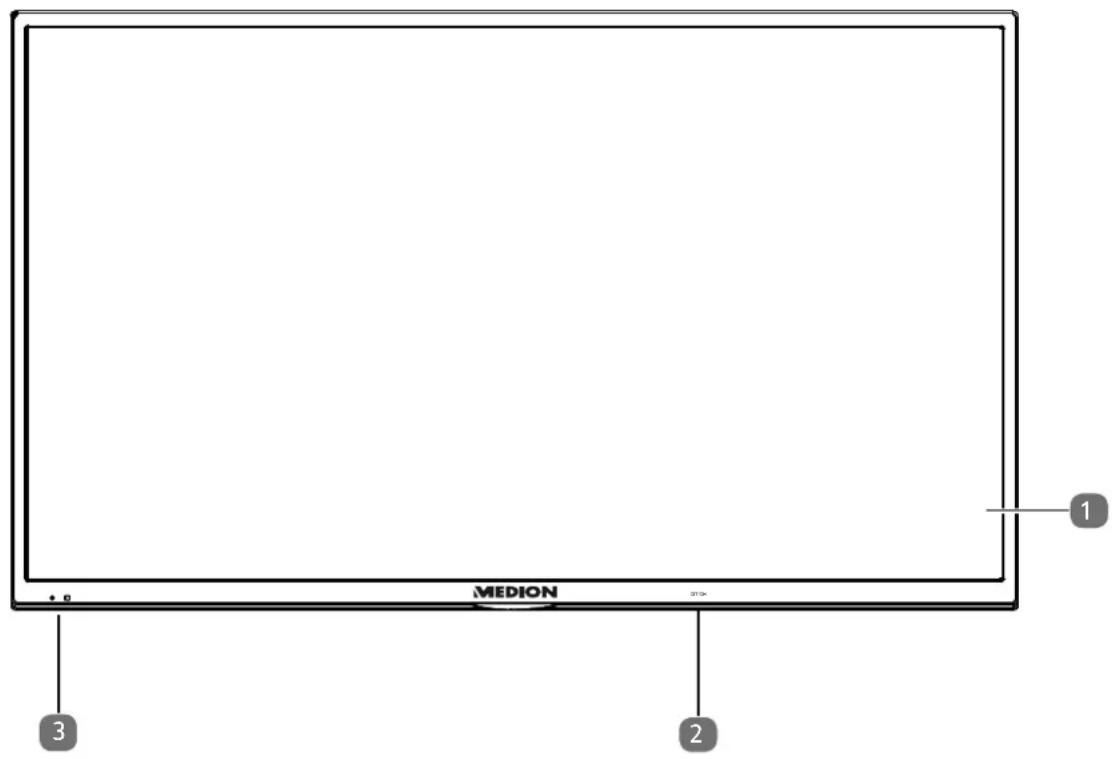

2. Caratteristiche dell‘apparecchio

2) Interruttore generale

3) Sensore a infrarossi: Ricevitore per i segnali a infrarossi del telecomando.

Spia di funzionamento: si illumina quando l’apparecchio è in modalità standby.IT

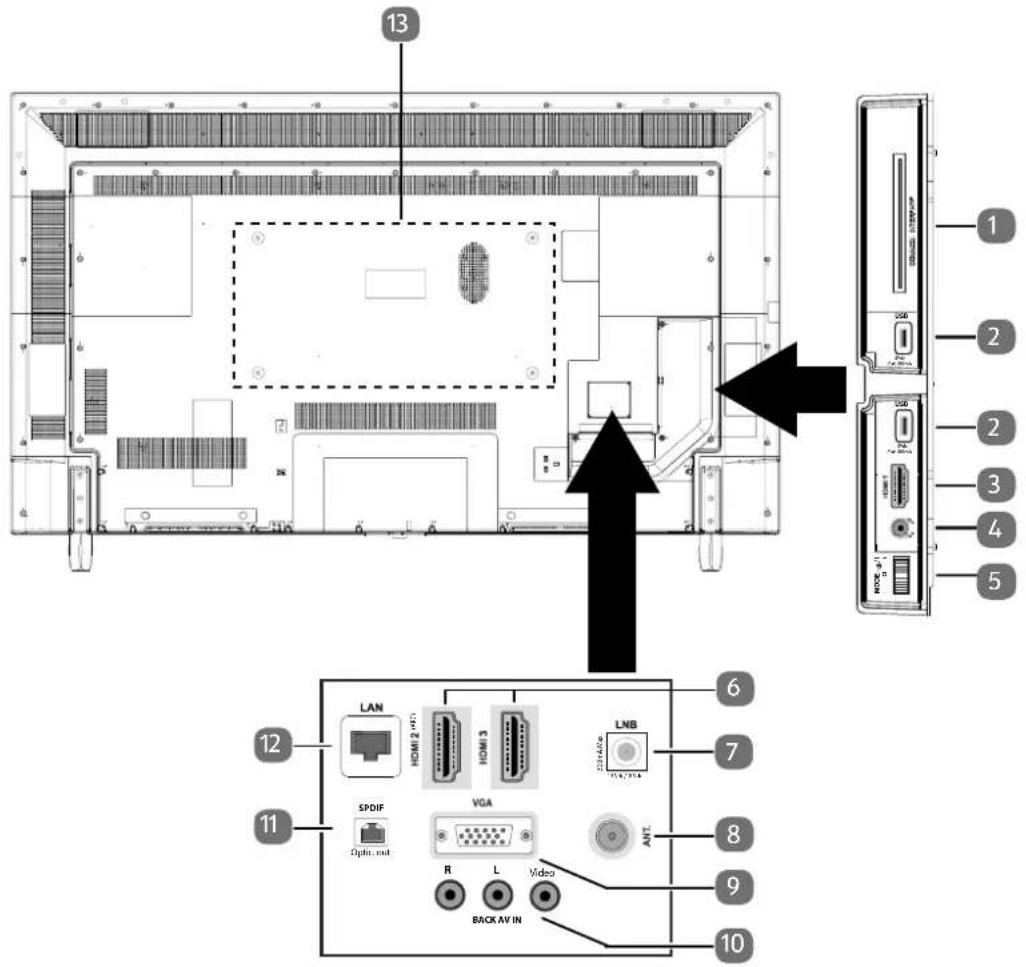

2.2. Lato posteriore e lato destro

1) COMMON INTERFACE (CI+): Vano di inserimento per schede di Pay-TV

, 500 mA max.): porta USB per la riproduzione multimediale/registrazione (PVR)

3) HDMI 1: porta HDMI per dispositivi con uscita HDMI

5) MODE: interruttore multifunzione per cambiare canale, selezionare la sorgente d’ingresso o

regolare il volume. Spingendolo verso l’alto (+) o il basso (-) si definiscono le impostazioni. Con una breve pressione dell’interruttore si passa da una funzione all’altra. Una lunga pressio- ne mette l’apparecchio in modalità standby o in modalità di funzionamento.

6) HDMI 2-3: porta HDMI per dispositivi con uscita HDMI (L‘HDMI 2 può essere utilizzata per

9) VGA: porta VGA per collegare un PC/adattatore YUV (opzionale)

10) BACK AV IN: ingresso audio/video (RCA)

11) SPDIF Optic. OUT: uscita audio digitale (ottico)

12) LAN: porta di rete per il collegamento a Internet

13) Fori per il fissaggio di una staffa da parete

Sta e da parete non fornite in dotazione. Durante il montaggio, assicurarsi di utilizzare viti di dimensione M6. La lunghezza della vite si ottiene aggiungendo 10 mm allo spessore della sta a da parete.6 2.3. Telecomando

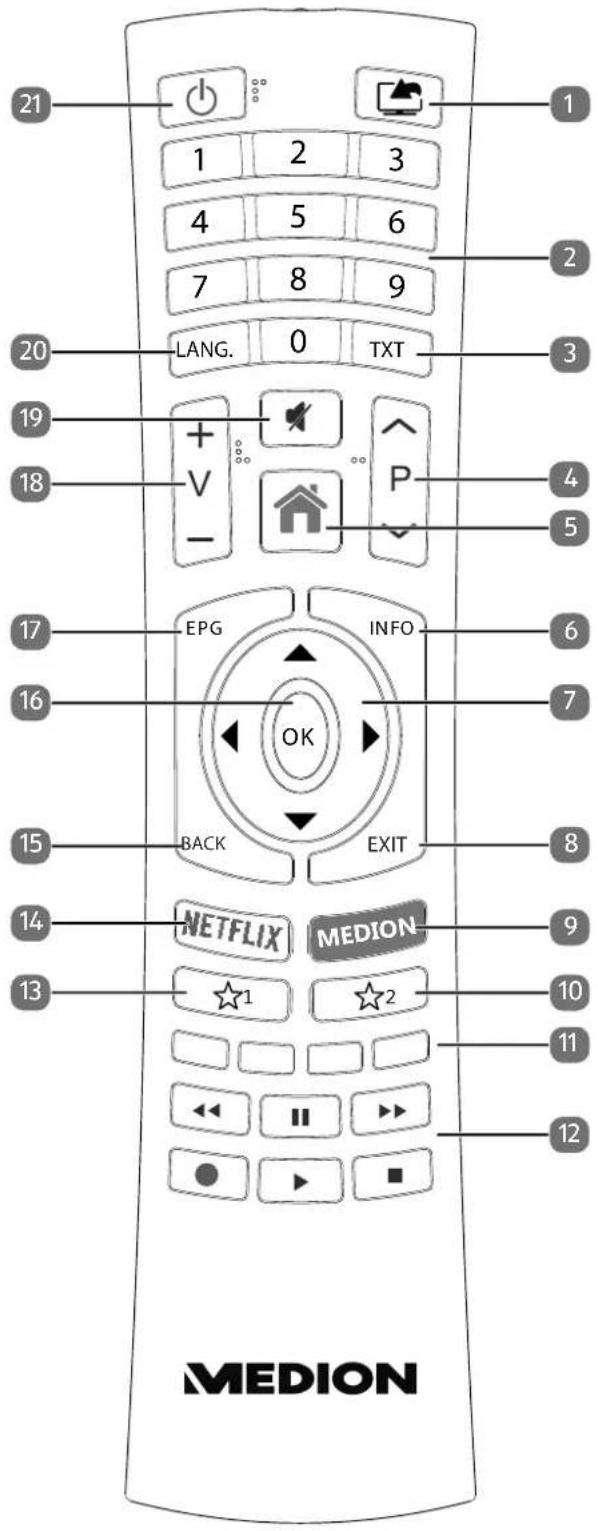

1) (SOURCE): selezione del segnale di ingresso per i dispositivi collegati.

TV: selezione del canale, televideo: selezione della pagina.

TXT : attivazione del televideo; premere 2 volte per impostare la visualizzazione trasparente; premere 3 volte per chiuderlo.

P / : Tasti di selezione dei canali. selezione del canale successivo (+) / precedente (-); Televideo: selezione della pagina successi- va (+) / precedente (-)

INFO: TV digitale: visualizzazione di informazioni (ad es. numero del canale attuale)

7) Tasto direzionale : verso l‘alto nel menu

TV digitale: Selezione della barra informativa per il canale attuale, Televideo: selezione della pagina successiva; Tasto direzionale : verso il basso nel menu TV digitale: Selezione della barra informativa per il canale attuale, Televideo: selezione della pagina precedente; Tasto direzionale : verso sinistra nel menu Televideo: Apertura della sottopagina; Tasto direzionale : verso destra nel menu Televideo: apertura della sottopagina.

EXIT: uscita dal menu

MEDION: Aprire il portale MEDION® 10)

: Tasto multifunzione per posizioni di memoria o sorgenti di ingresso, per alternare tra DVB-T, DVB-S e DVB-C

: Ritorno veloce; : Avanzamento veloce ; : Avvio della registrazione (PVR); : Arresto della riproduzione; : Avvio della riproduzione; : Interruzione della riproduzione 13)

: YouTube / tasto multifunzione per posizioni di memoria o sorgenti di ingresso 14) NETFLIX: Aprire il portale Netflix 15) BACK: un passo indietro nel menu. 16) OK: conferma della selezione in determinati menu. 17) EPG: TV digitale: apertura della guida elettronica ai programmi TV. 18) V-/+: aumento (+) o riduzione (-) del volume 19) : esclusione dell’audio. 20) LANG.: TV analogica: stereo/mono ; TV digitale: selezione della lingua per la riproduzione audio (quando disponibile). 21) : accensione/spegnimento del Smart-TV (attivazione/disattivazione della modalità standby).8

2.3.1. Modifica delle funzioni dei tasti

può essere programmato a piacere (posizione di un canale o sorgente d‘in- gresso). Selezionare innanzi tutto la funzione desiderata, quindi tenere premuto il tasto per 5 se- condi, finché compare MY BUTTON É STATO IMPOSTATO. In questo modo è confermata la nuova programmazione

A ogni PRIMA INSTALLAZIONE viene cancellata la programmazione personalizzata dei tasti e ripristinata quella predefinita.

3. Messa in funzione

Prima di iniziare, leggere le „Istruzioni di sicurezza“. 3.1. Apertura della confezione

• Prima di aprire la confezione, scegliere un posto adatto per posizionare l‘apparecchio.• Aprire la scatola con molta cautela per evitare di danneggiare l‘apparecchio. Questo potrebbe succedere se per aprire la scatola si utilizza un coltello a lama lunga.• La confezione contiene diversi pezzi piccoli (pile, viti, ecc.). Tenerli fuori dalla portata dei bambini, pericolo di soffocamento!• Conservare il materiale d‘imballaggio in buone condizioni e utilizzare soltanto questo per tra-sportare il televisore. PERICOLO! Pericolo di soffocamento! Le pellicole dell’imballaggio possono essere inghiottite o utilizzate in modo impro- prio con rischio di soffocamento! Tenere il materiale dell’imballaggio, ad es. le pellicole o i sacchetti di plastica, fuori dalla portata dei bambini. 3.2. Montaggio Fissare il piede come raffigurato nel disegno. Eseguire questa operazione prima di collegare il Smart-TV.MD31421 / MD31422 / MD31423:

4 x M4 x 164 x M6 x 20 3.3. Inserire le pile nel telecomando Rimuovere il coperchio del vano pile sul retro del telecomando. Posizionare due pile da 1,5 V di tipo LR03 / AAA nel vano pile del telecomando. Durante questa operazione fare attenzione alla polarità delle pile (indicata sul fondo del vano pile). Chiudere il vano pile. AVVISO! Pericolo di danni! Se il telecomando rimane a lungo inutilizzato, il liquido che fuoriesce dalle pile po- trebbe danneggiarlo. Rimuovere le pile dal telecomando se l’apparecchio rimane a lungo inutilizzato. 3.4. Collegamento dell’antenna Il televisore Smart supporta diversi segnali antenna. La connessione denominata ANT. può ricevere i seguenti segnali video:

• tramite cavo analogico / un‘antenna analogica esterna

• tramite una connessione DVB-C

È necessario che il servizio sia disponibile nella propria regione10 Inserire nella connessione antenna del televisore Smart un cavo antenna proveniente dall’anten- na esterna, dalla connessione via cavo analogica, dall’antenna DVB-T o dalla connessione DVB-C. Alla connessione denominata LNB è possibile collegare anche un impianto satellitare digitale. Avvitare il connettore F di un’antenna coassiale alla porta del televisore Smart. Per ricevere canali criptati/a pagamento, è necessario utilizzare un modulo CAM e una scheda speci ca. Inserire il modulo CAM (acquistabile in un negozio specializzato) nell’ap- posito vano posto sul lato sinistro dell’apparecchio ( COMMON INTERFACE). Inserire quindi la scheda del fornitore nel modulo CAM. 3.5. Collegare l’alimentazione Inserire la spina in una presa elettrica da 220 - 240 V ~ 50 Hz ben raggiungibile. 3.6. Accendere e spegnere il televisore Smart Posizionare l‘interruttore che si trova sul lato inferiore dell‘apparecchio su ON. L‘apparecchio pas- sa in modalità standby e sul lato anteriore si illumina la spia di funzionamento. Per accendere l‘apparecchio, premere − sul telecomando: il tasto Standby/On, un tasto numerico o uno dei tasti P / ; − sull’apparecchio: l‘interruttore multifunzione

Con il tasto Standby/On del telecomando è possibile rimettere l‘apparecchio in standby. L‘appa- recchio si spegne, ma continua a consumare corrente. Con l‘interruttore generale si spegne l‘apparecchio (posizione OFF). Finché l‘apparecchio è colle- gato alla rete elettrica continua a consumare corrente. Dopo cinque minuti di mancato segnale di ingresso, l’apparecchio passa automaticamen- te alla modalità standby. Fino a quel momento sullo schermo viene visualizzato un timer per il conto alla rovescia. Questa funzione non è disponibile per tutte le sorgenti

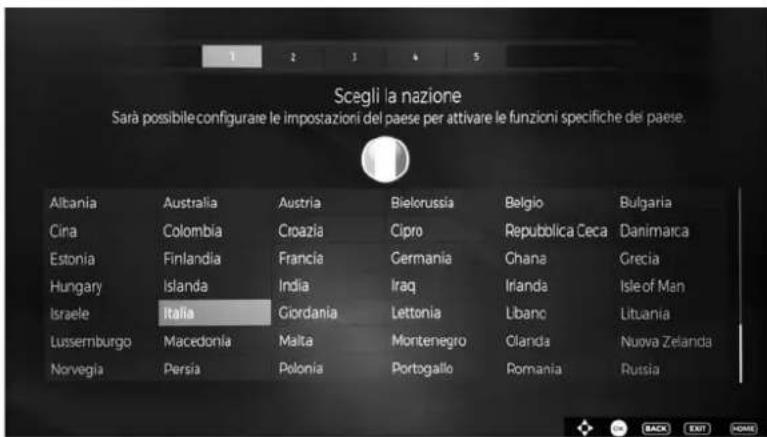

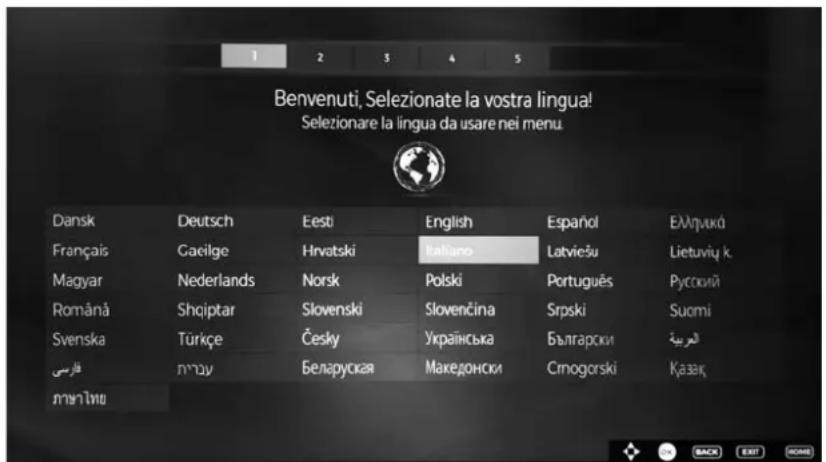

3.7. Ricerca dei canali dopo la prima accensione Quando si accende l’apparecchio per la prima volta, si viene guidati attraverso la PRIMA INSTAL- LAZIONE. Utilizzare i tasti per selezionare la lingua. Dopo avere confermato la scelta della lingua premendo OK inizia la prima installazione.IT

Con selezionare il paese desiderato. L’impostazione del paese influisce sulla sequenza in cui i canali vengono memorizzati. Inoltre, le restanti opzioni sono preimpostate in base al pae- se. Quindi premere OK per continuare. Ti verrà chiesto di accettare l’informativa sulla privacy di MEDION® Smart TV. Questo è necessario se si intende utilizzare i servizi di rete / Internet / HbbTV. Leggi attentamente le impostazioni sul- la privacy. Selezionare i singoli punti con e confermare con OK, se necessario. Se si han- no ancora domande, reclami o note relativamente all‘Informativa sulla privacy e all‘esecuzione, è possibile inviare un‘e-mail all‘indirizzo smarttvsecurity@vosshub.com.

IMPOSTA PIN: Se viene richiesto di inserire una password per passare alle altre opzioni del menu, utilizzare la password master 4725 o definire una password di 4 cifre a piacere. Tenere presente che in questo caso la password 0000 non funziona. Nel caso in cui si dovesse dimenticare la password, utilizzare la password master

In seguito viene richiesto se si desidera definire le impostazioni di rete/Internet/HbbTV. Selezio- nare NO per saltare questa operazione. Se qui è stato selezionato NO, in seguito non si potrà usufruire dei servizi di rete Internet/HbbTV.

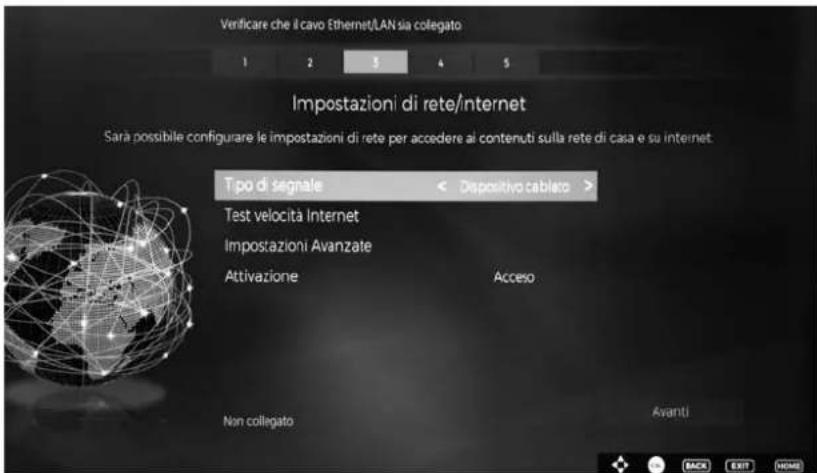

3.7.1. Impostazioni di rete / Internet12

Impostazioni di rete

Selezionare il tipo di rete DISPOSITIVO WIRELESS

. Dopo avere effettuato la selezione con i tasti direzionali e conferma- to con il tasto

, viene visualizzato un riepilogo di tutte le reti disponibili. Ef- fettuare una selezione e confermare con il tasto

. Nel caso sia necessaria una password per la rete, verrà visualizzata una tastiera virtuale sulla quale è pos- sibile inserirla utilizzando i tasti direzionali e il tasto

. Dopo ave- re immesso la password, selezionare OK sulla tastiera e confermare con il tasto

PREMERE WPS SUL PROPRIO ROUTER WIFI (solo per WLAN) Questa opzione consente di effettuare una connessione veloce WPS trami- te una rete senza fili (WLAN). Tenere premuto il tasto WPS sul router e per que- sta opzione confermare OK con il tasto OK. A questo punto verrà instaurata la connessione WPS. TEST VELOCITÀ INTERNET Premere il tasto OK per verificare la velocità della connessione Internet IMPOSTAZIONI AVANZATE Premere il tasto OK per richiamare altre opzioni relative alla configurazione di rete CONFIGURAZIONE Selezionare l'impostazione IP AUTOMATICO o IP MANUALE. Se è stato selezionato IP MANUALE, verranno visualizzate altre tre righe nelle quali si possono inserire i dati per IN- DIRIZZO IP, SUBNET MASK e GATEWAY PREDEFINITO ma- nualmente con i tasti direzionali e i tasti numerici. CONFIGURAZIONE Scegliere DNS AUTOMATICO

DNS MANUALE. Se è stato se- lezionato DNS MANUALE, verranno visualizzate altre due ri- ghe nelle quali si possono inserire i dati per SERVER DNS 1 e SERVER DNS 2 manualmente con i tasti direzionali e i tasti numerici. È possibile interrompere una connessione di rete attiva pre- mendo il tasto rosso. WAKE ON Attivazione/disattivazione della funzione Wake On LAN/Wake On Wireless LAN (WoL/WoWLAN). Consente di accendere lo Smart TV mediante un altro disposi- tivo (ad es. utilizzano uno smartphone con l‘app MEDION® Life Remote). A tale scopo entrambi gli apparecchi devono essere collegati alla stessa rete tramite LAN o WLAN. Selezionare l’impostazione ACCESO per attivare la funzione. Il di- spositivo per il controllo remoto deve essere collegato la prima volta al televi- sore acceso. In seguito il controllo funziona solo quando il televisore si trova in modalità standby. Se viene spento e riacceso, il collegamento dei due apparec- chi viene ripristinato automaticamente. Uscire dalle impostazioni di rete premendo OK.IT

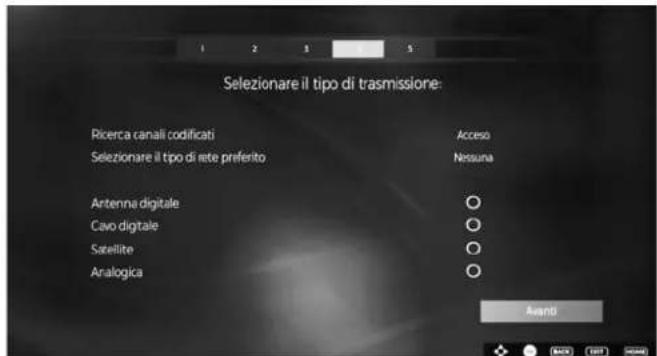

3.7.2. Tipo di trasmissione

Prima di avviare la ricerca della stazione, selezionare le seguenti opzioni:

RICERCA CANALI CODIFICATI: Utilizzare per selezionare se ricercare o meno i canali cripta- ti.

SELEZIONARE IT TIPO DI RETE PREFERITO: Usa per selezionare il metodo di ricezione preferito. Se si utilizzano diversi tipi di ricezione, è possibile selezionare i tipi seguenti con e attivare con OK. Selezionare SUCCESSIVO con e confermare con OK.

Se prima è stato attivato il tipo di ricezione CAVO DIGITALE, ora si possono definire altre imposta- zioni per la ricerca sulla rete. Se necessario, qui si possono modificare le voci FREQUENCA INITIA-

Se prima è stato attivato il tipo di ricezione SATELLITE, ora si possono definire altre impostazioni re- lative al tipo di antenna. Per impostare il tipo di antenna, sceglierne uno tra i seguenti:

DIRETTA: se si possiedono un ricevitore singolo e un’antenna satellitare, scegliere questo tipo di antenna. Premere il tasto OK e in seguito selezionare il satellite desiderato (qui è possibile anche richiamare l’elenco dei transponder con il tasto blu). In seguito premere di nuovo il ta- sto OK per avviare la ricerca. Decidere quindi se l’elenco dei canali deve essere caricato oppu- re no.

CAVO SATELLITE SINGOLO: Se si possiedono più ricevitori e un sistema a cavo unico, sce- gliere questo tipo di antenna. Premere il tasto OK e definire tutte le impostazioni necessarie per POSIZIONE SATELLITE 1/2, BANDA UTENTE e FREQUENZA DI BANDA (qui è possi- bile richiamare anche l’elenco dei transponder con il tasto blu). In seguito premere di nuovo il tasto OK per avviare la ricerca. Decidere quindi se l’elenco dei canali deve essere caricato op- pure no.

SWITCH DISEQC: se si possiedono più antenne satellitari e un commutatore DiSEqC, sceglie- re questo tipo di antenna. Premere il tasto OK e attivare il commutatore DISEQC desidera-

1 - 4 (qui è possibile richiamare anche il relativo elenco di transponder con il tasto blu). In

seguito premere di nuovo il tasto OK per avviare la ricerca. Decidere quindi se l’elenco dei ca- nali deve essere caricato oppure no. Durante la ricerca, viene visualizzato l’avanzamento della ricerca. Inoltre, viene visualizzato il nume- ro di stazioni TV e radio già rilevate. Premere quindi OK per continuare. Dopo il completamento della memorizzazione automatica del programma, viene riprodotto un programma TV. La prima installazione qui descritta corrisponde all’opzione INSTALLAZIONE nel menu PRIMA INSTALLAZIONE.14

4. Risoluzione dei problemi

Talvolta i malfunzionamenti possono essere dovuti a cause banali, ma qualche volta possono anche essere la conseguenza di componenti difettosi. Di seguito si trova una guida che consente di risol- vere diversi problemi. Nel caso in cui le soluzioni qui elencate non consentissero di risolvere il pro- blema, saremo lieti di fornire assistenza. Errore Soluzione Non viene visualizzata l'im- magine e manca l'audio.

• Verificare che il cavo di alimentazione sia collegato corretta- mente alla presa elettrica e all'apparecchio.

• Verificare che la ricezione del segnale sia impostata su TV. Non viene visualizzata l'im- magine. Non viene visualiz- zata l'immagine di AV.

• Verificare che il contrasto e la luminosità siano impostati cor- rettamente.

• Verificare che tutti i dispositivi esterni siano collegati corretta- mente.

• Verificare che sia selezionata la sorgente AV corretta.

• La sorgente di ingresso che si desidera selezionare con

(SOURCE) deve essere indicata nel menu SorgentI. Manca l'audio. • Assicurarsi che il volume non sia impostato al minimo.

• Assicurarsi che non sia attivata l‘esclusione dell‘audio. A tale scopo premere il tasto in alto a sinistra sul telecomando che raffigura un altoparlante sbarrato. Non viene visualizzata l'im- magine oppure manca l'au- dio. Si sentono però dei ru- mori.

• La ricezione è probabilmente disturbata. Verificare che l'an- tenna sia collegata. L'immagine non è pulita. • La ricezione è probabilmente disturbata.

• Verificare che l'antenna sia collegata. L'immagine è troppo chiara o scura.

• Verificare le impostazioni di contrasto e luminosità. L'immagine non è nitida. • La ricezione è probabilmente disturbata.

• Verificare che l'antenna sia collegata.

• Controllare le impostazioni della nitidezza e del filtro di rumo- re nel menu IMMAGINE. L'immagine è doppia o tri- pla.

• Verificare che l'antenna sia orientata correttamente.

• Probabilmente vi sono onde riflesse da montagne o edifici. L'immagine è puntinata. • Potrebbero esserci interferenze causate da auto, treni, condut- ture, luci al neon, ecc.

• È possibile che vi sia un'interferenza tra il cavo dell'antenna e quello di alimentazione. Distanziare i cavi uno dall'altro. Sullo schermo vengono vi- sualizzate strisce oppure i colori sono sbiaditi.

• È possibile che un altro dispositivo causi un'interferenza.

• Anche le antenne di trasmissione delle stazioni radio, dei ra- dioamatori e dei telefoni portatili possono causare interferen- ze.

• Utilizzare l'apparecchio il più possibile lontano dal dispositivo che probabilmente causa l'interferenza.IT

Errore Soluzione L‘interruttore multifunzio- ne MODE dell‘apparecchio non funziona

• È possibile che sia attivato il sistema di sicurezza per bambini. Il televisore si spegne • Controllare che in ALTRE IMPOSTAZIONI sia attivata lo spe- gnimento TV automatico. Ricezione assente/scadente su una connessione di rete senza fili (WLAN)

• Assicurarsi di avere configurato tutte le impostazioni necessa- rie. WIRELESS DISPLAY non compare nel menu di sele- zione

• Assicurarsi di avere configurato tutte le impostazioni necessa- rie. Il telecomando non funzio- na.

• Verificare che le pile del telecomando siano cariche e inserite correttamente.

• Assicurarsi che la finestra del sensore non sia esposta a una forte luce.

• Verificare che la funzione TV del telecomando universale sia attivata: premere il tasto TV sul telecomando. Non è possibile aprire il menu.

• Verificare se la funzione CEC è attivata. In caso lo sia, non sarà possibile aprire il menu e ciò non rappresenta un difetto. È possibile che si apra il menu del dispositivo collegato trami- te HDMI2. Questo dipende dal dispositivo di riproduzione che deve supportare tale funzione.

• Cambiare la sorgente d‘ingresso Nessuna connessione Blue- tooth®

• Accertarsi che tutte le impostazioni sull'apparecchio siano sta- te eseguite correttamente e che la funzione Bluetooth sia atti- vata.

• Verificare se il dispositivo da collegare è acceso ed è in modali- tà di ricerca.

• Accertarsi che tutte le impostazioni sul dispositivo da collega- re siano state eseguite correttamente e che la funzione Blueto- oth sia attivata. Se necessario, consultare le istruzioni per l'uso del dispositivo. Per un’ulteriore risoluzione dei problemi, leggere eventualmente le istruzioni per l’uso dettagliate online, dove certi provvedimenti e procedure vengono descritti in modo più particolareggiato.16 4.1. Serve ulteriore assistenza? Se i suggerimenti contenuti nei paragrafi precedenti non hanno consentito di eliminare il proble- ma, contattateci. Le seguenti informazioni possono esserci d‘aiuto:

• Quali dispositivi esterni sono collegati?

• Quali messaggi vengono visualizzati sullo schermo?

• In quale fase di funzionamento si è verificato il problema?

• S e è stato collegato un PC all‘apparecchio: − Qual è la configurazione del computer? − Quale software era in uso quando si è verificato l‘errore?

• Quali operazioni sono già state effettuate per tentare di risolvere il problema?

• Se siete già in possesso di un codice cliente, vi preghiamo di comunicarcelo.

5. Informazioni relative al servizio di assistenza

Nel caso in cui il dispositivo non funzioni come desiderato o come previsto, per prima cosa contat- tare il nostro servizio clienti. Esistono diversi modi per mettersi in contatto con noi.

• In alternativa è possibile compilare il modulo di contatto disponibile alla pagina www.medion. com/contact.

• Il nostro team di assistenza è raggiungibile anche via telefonicamente. Italia Orari di apertura Assistenza Post-Vendita Lun.-ven.: 9.00-19.00

Svizzera Orari di apertura Elettronica di consumo Lun.-ven.: 9.00-19.00 0848 - 24 24 26 Indirizzo del servizio di assistenza MEDION/LENOVO Service Center Ifangstrasse 6 8952 Schlieren SvizzeraIT

6. Note legali e istruzioni per il download

Copyright © 2018 Ultimo aggiornamento: 28. agosto 2018, 8:27 m. Tutti i diritti riservati. Il presente manuale di istruzioni è protetto da copyright. È vietata la riproduzione in forma meccanica, elettronica e in qualsiasi altra forma senza l’autorizza- zione scritta da parte del produttore. Il copyright appartiene all’azienda: Medion AG Am Zehnthof 77 45307 Essen Germania Con riserva di modifiche tecniche, grafiche ed errori di stampa. Il manuale può essere ordinato alla hotline dell‘assistenza e scaricato dal portale. Nel portale dei servizi immettere il codice MSN dell’apparecchio per cercare le istruzioni desiderate. Il codice MSN si trova sulla targhetta identificativa dell’apparecchio o al capito- lo “Scheda prodotto”. È inoltre possibile effettuare una scansione del codice QR riportato e scaricare il manuale dal portale dell‘assistenza utilizzando un dispositivo portatile. URL QR Code IT www.medion.com/it/ CH www.medion.com/ch/de/service/start/18

In conformità con il regolamento 1062/2010 Marchio com- merciale Numero MSN

Numero mo- dello (MD)
