GRC4700 - Grasmaaier BLACK & DECKER - Gratis gebruiksaanwijzing en handleiding

Technische specificaties	Vermogen: 1400 W, Maaibreedte: 40 cm, Instelbare maaihoogte: 20-70 mm
Motortype	Elektrisch
Gewicht	Ongeveer 15 kg
Gebruik	Ideaal voor middelgrote tuinen, gebruik op vlak terrein
Onderhoud	Controleer regelmatig de messen, maak het chassis na gebruik schoon, bewaar op een droge plaats
Veiligheid	Draag beschermende handschoenen, raak de bewegende messen niet aan, trek de stekker uit het stopcontact voor onderhoud
Algemene informatie	2 jaar garantie, klantenservice beschikbaar, reserveonderdelen toegankelijk

Veelgestelde vragen - GRC4700 BLACK & DECKER

De grasmaaier start niet. Wat moet ik doen?

Controleer of de grasmaaier correct is aangesloten en of het stopcontact werkt. Zorg er ook voor dat de voedingskabel niet beschadigd is.

De grasmaaier maait het gras niet goed.

Controleer of de messen scherp zijn en maak het vuil onder de grasmaaier schoon. Pas indien nodig ook de maaihoogte aan.

Hoe onderhoud ik mijn BLACK & DECKER GRC4700 grasmaaier?

Maak na elk gebruik de basis van de grasmaaier schoon om gras en vuil te verwijderen. Controleer regelmatig de staat van de messen en vervang ze indien nodig.

Welk type voedingskabel moet ik gebruiken?

Gebruik een 3-aderige voedingskabel die geschikt is voor buitengebruik en het vermogen van de grasmaaier aankan. Zorg ervoor dat de kabel een voldoende dikke doorsnede heeft om oververhitting te voorkomen.

De grasmaaier maakt een abnormaal geluid. Wat moet ik doen?

Schakel de grasmaaier onmiddellijk uit en controleer of er voorwerpen vastzitten in de messen of onder de grasmaaier. Als het geluid aanhoudt, neem dan contact op met de klantenservice voor hulp.

Wat is de instelbare maaihoogte?

De BLACK & DECKER GRC4700 heeft een instelbare maaihoogte tussen 25 mm en 75 mm. Raadpleeg de gebruiksaanwijzing voor de afstelinstructies.

Kan ik de grasmaaier gebruiken in de regen?

Het wordt afgeraden om de grasmaaier te gebruiken in de regen of bij vochtige omstandigheden, omdat dit het apparaat kan beschadigen en veiligheidsrisico\'s kan veroorzaken.

Waar kan ik reserveonderdelen voor mijn grasmaaier vinden?

Reserveonderdelen kunnen rechtstreeks worden besteld via de BLACK & DECKER-website of bij erkende dealers. Controleer het exacte model om compatibiliteit te garanderen.

GEBRUIKSAANWIJZING GRC4700 BLACK & DECKER

Nederlands (Vertaling van de originele instructies) 52

Uw Black & Decker-maaier is ontworpen voor het maaien van gras. Dit apparaat is uitsluitend bestemd voor consumentengebruik.

Veiligheidsinstructies

Waarschuwing! Bij draadloze apparaten要去en bepaalde elementaire voorzorgsmaatregelen, waaronder de navolgende, in acht worden genomen om het gevaar voor brand, elektrische schokken, persoonlijk letsel en materiele schade tot een minimum te beperken.

Lees deze handleiding zorgvuldig door voordat u het apparaat in gebruik neemt.
In deze handleiding worden ingegaan op het beoogde gebruik. Het gebruik van andere accessoires of hulpstukken dan wel de uitvoering van andere handelingen dan in deze gebruikershandleiding worden aanbevolen, kan tot persoonlijk letsel leiden.
Bewaar deze handleiding zorgvuldig zodat u deze.altijd nog eens kunt raadplegen.

Gebruik van het apparaat

Ga bij gebruik van het apparaat.altijd voorzichtig te werk.
Dit apparaat mag nicht zonder supervisie doorjonge oflichamelijk zwakke mensen worden gebruikt.
Het apparaat mag nicht als speelgoed worden gebruikt.
Laat kinderen of dieren nicht in de buurt van de werkomgeving komen, en evenmin het apparaat of netsnoer aanraken.
Let extra goed op wanner u het apparaat in de buurt van kinderen gebruikt.
Gebruik het apparaat alleen in een droge locatie. Het apparaat mag Niet nat worden.
Dompel het apparaat Niet onder in water.
Open de behuizing Niet. Het apparaat bevat geen onderdelen die door de gebruiker kutnen worden gerepareerd.
Gebruik het apparaat Niet in een omgeving met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof.
Haal de stekker nooit uit het stopcontact door aan de kabel te trekken. Zo voorkomt u beschadiging aan de stekker of de kabel.

Na gebruik

Bewaar het apparaat na gebruik op een droge, goed geventileerde plaats, buiten het bereik van kinderen.
Zorg dat het bewaarde apparaat Niet toegankelijk is voor kinderen.
Wanneer het apparaat in de auto ligt, moet u het apparaat in de kofferruimte plaatsen of goed vastzetten, zodat het apparaat Niet kan wegschieten bij plotselinge veranderingen in slelheid of richting.

Inspectie en reparations

Controller het apparaat voor gebruik op beschadigingen en defecten. Controller het vooral op gebrozen onderdelen, schade aan de schakelaars en andere omstandigheden die de werkig ervan hunnen beinvloeden.
Gebruik het apparaat Niet in geval van een of meer beschadigde of defecte onderdelen.
Laat beschadigde of defecte onderdelen door een van onze servicecentra repareren of verrangen.
Probeer nooit andere onderdelen te verwijderen of verrangen dan in deze handleiding zijn vermeld.

Aanvullende veiligheidsinstructies voor grasmaaiers

Houd de handgreep stevig met beiden handen vast als u de grasmaier bedient.
Als de grasmaier op enig moment要去en gekanteld, zorg er dan voor dat beiden handen in de werkpositie blijven terwijl de grasmaier worden gekanteld. Houd beiden handen in de werkpositie tot de grasmaier waar op de juiste wijze op de grond staat.
Gebruik nooit een hoofdtelefoon voor radio of muziek als u de grasmaaier bedient.
Probeer nooit de wilhoogte aan te passen terwijl de motor draait of terwijl de veiligheidssleutel zich in de behuizing van de schakelaar bevindt.
Als de grasmaier vast komt te zitten, laut u de handgreep los om de maaier uit te schakelen, wacht u tot het blad stopt en verwijdert u de veiligheidssteutel voordat u probeert de blokkering van de vulopening op te heffen of jets van onder hetdek te verwijderen.
Blijf met uw handen en voeten uit de buurt van het snijgebied.
Houd bladen scherp. Draag altijd handschoenen bij het hanteren van het blad van de grasmaier.
Als u de graszak (5) gebruikt,要去 undeze regelmatig controleren op slijtage en beschadigingen. Als de zak ernstig versleten is要去 undeze voor uw eigenveiligkeit verrangen.
Ga zeer voorzichtig te werk als u de grasmaaier awhilet beweegt of的那一u toe trekt.
Kom Niet met uw handen of voeten in de buurt van of onder de grasmaier. Blijf.altijd uit de buurt vanuitwerpopening
Maak het gebied waar u de grasmaaier gaat gebruiken vrij van voorwerpen zoals stenen, stokken, draad, spelgoed, botten enz. Deze kunnen door het blad wegliegen. Voorwerpen die door het blad worden geraakt, kunnen ernstige verwondingen toebrengen aan Personen. Blijf achefter de handgreep als de motor draait.

Gebruik de grasmaaier nicht als u blote voeten hebt of als u sandalen draagt. Draag alltijd stevig schoeisel.
Trek de grasmaier Niet achefteruit, tenzij dit absolutnoodzakelijk is. Kijk altijd omlaag en achefter u voordat en terwijl u achefteruit loopt.
Richt uitgeworpen materiaal Niet op anderen. Zorg dat uitgeworpen materiaal Niet gegen een muur of obstakel komt. Het materiaal kan terugkaatsen maar de bediener van de grasmaier. Als u over grindopperslakken loopt,That u de handgreep los om de maaier uit te schakelen en het blad te stoppen.
- Gebruik de grasmaaier nicht zonder dat de volledige graszak, het uitwerpschild, de,achterste beschemkap of andere veiligheidsvoorzieningen zijn aangebracht en goed fungeren. Controller regelmatig of alle beschemkappen en veiligheidsvoorzieningen in goede staat zichen en of ze goed werkken en hun bedoelde functieuitvoeren.Vervang een beschadigde beschemkap of andere veiligheidsvoorziening voordat u de grasmaaier weer gebruikt.
Laat een ingeschakelde grasmaaier nooit zonder toezicht aller. Verwijder.altijd de veiligheidssleutel als u de grasmaaier zonder toezicht achechterlaat.
Voordat u de grasmaier reinigt, de graszak verwijdert, het uitwerpschild vrijmaakt, de grasmaier achefterlaat of aanpassingen, reparations of inspections uitvoert, moet u altijd de handgreep loslaten om de maaier uit te schakelen, wachten tot het blad is gestopt en de verilgheidssleutel verwijderen.
Bedien de grasmaier alleen bij daglicht of goed kunstlicht, als voorwerpen in het pad van het blad duidelijk zichtaar+zijn door de bediener van de grasmaier.
Gebruik de grasmaier nicht wanner u onder invloed van alcohol of drugs bent of wanneru moe of ziek bent. Blij altijd alert, let goed op wat u doet en ga met verstand te werk.
Vermijd gevaarlijke omgevingen. Gebruik de grasmaaier nooit in vochtig of nat grayscale het regent. Zorg.altijd voor een goede steun voor uw voeten. Loop rustig en ren Niet.
Als de grasmaier ernstig gaat trillen, laut u de handgreep los, wacht u tot het blad is gestopt en verwijdert u de veiligheidssteutel. Onderzoek verwolgens direct wat de oorzaak van het trillen is. Trillen is over het algemeen een waarschuwing voor problemen. Zie het hoofdstuk Problemen oplossen voor advies in het geval van abnormale trilling.
Draag algid goede bescherming voor uw ogen en luchtwegen als u de grasmaaier gebruikt.

Als u hulpstukken gelebruikt die nicht worden aanbevolen voor deze grasmaier, kan dat gevaar opleveren. Gebruik uitsluitend hulpstukken die zich goedgekeurd door Black & Decker.
Reik nicht te ver als u de grasmaaier gebrukt. Zorg er alkijd voor dat u stevig staat en dat u uw evenwicht nicht verliest terwijl u de grasmaaier gebrukt.
Maai dwars over het vlak van een helling, nooit omhoog en omlaag. Ga zeer voorzichtig te werk als u op een helling van richting verandert.
Pas op voor gaten, geulen, hobbels, stenen of andere verborgen voorwerpen. Op oneffen terrein kut uuitglieden en vallen. Hoog gras kan obstakels verbergen.
Maai Niet op nat gras of zeer steile hellingen. Als u nicht stevig staat, kurz uuitgijden en vallen.
Maai Niet in de buurt van steile hellingen, sloten of kades. U kurz uw houvast of evenwicht verliezen.

Waarschuwingssymbolen

De machine is voorzien van de volgende waarschuwingssymbolen:

Lees de handleiding voordat u met de machine gaat werken.

Stel de grasmaier Niet bloot aan regen of een hoge luchtvochtigheid.

Wanner u de grasmaier reinigt, de graszak verwijdert, het uitwerpschild vrijmaakt, de grasmaier achefterlaat of aanpassingen, reparations of inspections uityoert, moet u alttijd eerst de veiligheidsleutel verwijderen.

Houd omstanders uit de buurt.

Pas op voor de scherpe bladen.

Draag oogbescherming.

Nadat u de machine hebt uitgeschakeld, bijven de bladen draaien.

De lader is dubbel geisoleerd, zodat een aardaansluiting Nietoodzakelijk is. Controller altijd of de netspanning overeenkomt met de waarde op het typeplaatje.

Als het netsnoer is beschadigd, moet dit worden verrangen door de fabrikant of een Black & Decker-servicecentrum om gezaren te voorkomen.

Waarschuwing! Probeer de lader nooit te verrangen dooreen normale netstekker.

Veiligheid van anderen

Dit apparaat mag nicht worden gebruikt door Personen (waaronder kinderen) die lichamelijk of geestelijk ); minder valide zijn of die geen ervaring met of kennis van dit apparaat hebben, tenzij deze onder toezicht staan of instructies krijgen voor het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veriligheid.
Houd toezicht op kinderen om ervoor te zorgen dat zij Niet met het apparaat gaan spelen.

Aanvullende veiligheidsinstructies voor accu's en laders

Accu's

Probeer accu's Niet te openen, om welke reden ook.
Stel de accu Niet bloot aan water.
Stel de accu Niet bloot aan hinthe.
Bewaar de accu Niet op locaties met temperaturen die hoger zichn dan 40^
Laad de accu alleen op bij een omgevingstemperatuur tussen 10 en 40^
- Gebruik alleen de lader die bij het gereedschap/ apparatus is geleverd. Het gebruik van de verkeerde lader kan resulteren in een elektrische schok of oververhitting van de accu.
Gooi lege accu's weg volgens de instructies in het gedeelte "Milieu".
De accubehuizing mag nicht worden beschadigd of verrormd door er gaten in te latent komen of ertegen aan te stoten, aangezien dit kan leiden tot letsel of brand.
Laad beschadigdbatterijeniet op.
Onder extreme omstandigheden können accu's lekkages vertonen. Wanner de accu nat of vochtig is, veegt u de vloeistof voorzichtig af met een doek. Vermijd huidcontact.
Bij huid- of oogcontact volgt u de onderstaande instructies.

Waarschuwing! De accuvloeistof kan letsel of materiele schade veroorzaken. Bij huidcontact moet u de vloeistof direct afspoelen met water. Raadpleeg uw huisarts als er rode vlekken ontstaan of bij een pijnlijke of geirriteerde huid. Bij oogcontact moet u de vloeistof direct afspoelen met water en uw huisarts raadplegen.

Laders

De lader is ontworpen voor een specifieke spanning. Controller altijd of de netspanning overeenkomt met de waarde op het typeplaatie.

Waarschuwing! Probeer de lader nooit te verrangen dooreen normale netstekker.

Gebruik de lader van Black & Decker alleen voor de accu in het gereedschap/apparaat waar bij de lader is bijgeleverd. Andere batterijnen konnen exploderen met letsel en materiaiele schade als gevolg.
Niet-laadbare accu's mogen nooit worden opgeladen.
Als het netsnoer is beschadigd, moet dit worden verrangen door de fabrikant of een Black & Decker-servicecentrum om bevaren te voorkomen.
Stel de lader Niet bloat aan water.
Open de lader nicht.
Prik nooit met een scherp voorwerp in de lader.
Laad het apparaat/gereedschap/de accu op een goed geventileerde locatie op.

Onderdelen

1. Veiligheidssleutel
2. Handgreep voor in-/uitschakelen
3. Handgreep
4. Handgreep voor hoogteaanpassing
5. De graszak
6. Verwijderbare accu
7. Indicatie maaihoogte
8. Accuhendel
9. Accuklem
10. Vrijgavehendel aanpassing maaihoogte
11. Knoppen hendelopslag

Montage

Waarschuwing! Schakel voorafgaand aan de montage het apparaat uit en verwijder de veiligheidssleutel.

Uitpakken (fig. A-C)

Klap de hendel op+zijnplaats en zet deze vast door detwee knoppen voor hendelopslag (11) vast te draaien. Zorg ervoor dat de stroomkabel Niet klem komt te zitten.

Waarschuwing! Beknellingsgevaar - om beknelling te voorkomen, houdt u uw vingersuit de buurt van het gedeelte:tussen de hendels als u het hendeldeel maar boven of beneden beweegt.

Snijd voorzichtig de zijkanten van de doos gegenover de hendel los en vouw de klep maar beneden, zoals getoond.
Als de zijkant van de doos is opengesneden, verwijdert u de kartonnen vulling, lader, accessoirezak en graszak en duwt u de maier UIT de geopende kartonnen doos.

Waarschuwing! Scherp bewegend blad.

Houd lichaamsdelen uit de buurt van het blad.

Aanpassen van de hendel (fig. D)

De hoogte van uw maaihendel kan variabel worden aangepast. Gebruik de volgende procedure om de hendel maar de gewenste hoogte te brengen:

Verwijder beiden zeskantmoeren en afdichtringen (12) op het middelste deel van de hendel met een moersleutel van 13mm (dit staat gelijk aan een moersleutel van 12 inch).
Verwider de carrosseriebouten (13).
Schuif de bovenste hendel in een van de 3 aanpassingspositions. Zorg ervoor dat de gaten in de bovenste en onderste hendel zich uitgelijnd.
Breng de carrosseriebouten (13) wee aan met de zeskantmoeren en afdichtringen (12) en draai ze vast.

De graszak monteren (fig. E & F)

Schuif de graszak (5) op het frame (14).
Monteer de klemmen aan de bovenkant van de graszak aan het frame.
Monteer de twee zijklemmen aan het frame en zet daarna de klem aan de onderkant vast.

Aanpassing wielhoogte (fig. G & H)

Uw maier beschicht over het Black & Decker

One Touch-system voor aanpassing van welhoogte. Met dit systeme worden de vier wielen tegelijkertijd aangepast.

De maaier heeft acht aanpassingsposities voor de hoogte van het blad (25 mm tot 82 mm). Zie de schaalverdeling en wijzer op de voorkant van de maaier. De wijzer geeft de hoogte-instelling voor het maaien van uw grayscale aan. Deze instelling(Int) u als referentie gebruiken voor de volgende keer dat u uw grayscale op bezelfde hoogte wilt maaien.

Laat de hendel (2) los om de grasmaier UIT te schakelen, wacht tot het blad stopt en verwijder de veiligheidssleutel (1).
Om de maaihoogte te verhogen of verlagen plaatst u uw handpalm op de handsteun (15) en drukt u met uw vingers de vingergreep (16) maar boven. Houd deze yast.
Terwijl u de vingergreep (16) vasthoudt verhoogt of verlaagt u de maaihoogte maar wens.

Als de maier de gewenste hoogte heeft bereikt, houdt u deze met uw linkerhand op de handgreep rechtsonder op+zijn plaats enaaru de vingergreep (16) los om de hoogteaanpassing te vergrendelen.

Opmerking: Om ervoor te zorgen dat de maaier stevig in een van de acht posities is vergrendeld, drukt u de handsteun maar beneden wanner u de vingergreep heeft losgelaten.

De accu verwijderen (fig. I)

De accu (6) kan voor opslag/opladen uit de maaier worden verwijderd of voor opladen in de maaier worden gelaten.

Voordat u de accu verwijdert:

Plaats de maier op een vlak oppervlak.
Laat de handgreep (2) los om de maaier uit te schakelen, wacht tot het blad stopt en verwijder de veiligheidssteutel (1).

De accu verwiederen:

Til de hendel (8) op en draai deleze weg van de accu om de klem (9) te ontgrendelen. Til de accu uit de maiier.

Zorg er voordat u accu installeert voor dat de maaier vrij is van grasresten en dat de oplaadstekker (20) is losgekoppeld van de accu (6).

De accu opladen (fig. J-L)

Opmerking: Voordat u de accu gekruikt要去 deze eerst opladen.

De accu kan voor het opladen uit de maaier worden verwijderd, maar hij kan ook op+zijn plek worden opgeladen.

Laat de hendel (2) los om de grasmaier uit te schakelen, wacht tot het blad stopt en verwijder de veiligheidssteutel (1).
Lijn de groene (+) en witte (-) connectoren uit en plaats de oplaadstekker (20) in de aansluiting (17) op de maaier of verwijder de accu en plaats de oplaadstekker (20) in de aansluiting (19) op de accu.
De oplaadstekker (20) kan slechts op een manier in de aansluiting op de maier worden geplaatst.
Plaats de 240 Volt-stekker van de lader in een stopcontact met netsroom (fig.1).
Het rode lampje (21) op de lader (22) gaat branden om aan te Geven dat de accu worden opgeladen. Als het rode lampje Niet aan is, moet u controeren of de oplaadstekker goed is uitgelijnd.
Als het opladen is voltooid gaat het rode lampje (21) uitten gaat het groene lampje (23) branden.

NEDERLANDS

Het duurt ongeveer 12 pau om een volledig ontladen accu op te laden.

Wij raden u aan de accuijdens het maaiseizoen permanent op te latent laden wanner u hem Niet gebruikt, voor optimale prestaties.

De bij dit product geleverde lader is bedoeld om zodanig in het stopcontact te steken dat hij zich op de juiste wijze in een verticale positie of vloerpositie bevindt.

Gebruik

Waarschuwing! Laat de machine in zijn eigén tempo Werken. Niet overbelasten.

Veiligheidssleutel

Verwijder de veilighheidssleutel:

Wanner u het apparaat onbeheerd achterlaat.
Voordat u een blokkade verwijdert.
Voordat u het apparaat controleert, reinigt of eraan werkt.
Nadat u een vreemd object hebt geraakt.
Wannerhet apparaat abnormaal begint te trillen.

In- en uitschakelen

Waarschuwing! Scherp bewegend blad. Probeer de werkking van het system met de schakelaar en de veiligheidssleutel nooit uit te schakelen. Dit kan resulteren in ernstige verwondingen.

Inschakelen (fig. M & N)

Plaats de veilighheidssleutel (1) volledig in de behuizing van de schakelaar.
Druk op de knop (24) aan de zijkant van de behuizing van de schakelaar.
Trek de handgreep voor in-/uitschakelen (2) in de richting van de handgreep (3).

Uitschakelen (fig. M & N)

Om de grasmaaier uit te schakelen laut u de handgreep voor in-/uitschakelen (2) los.

Wanneer de handgreep voor in-/uitschakelen (2) waar zich originele positie is teruggekeerd, activeert deze het automatische remsystem. De motor worden elektrisch geremd en het blad van de grasmaaier stopt binnen 3 seconden met draaien.

Veiligheidsschild en achterklep (fig. O)

Het veiligheidsschild (28) is ontworpen om het achterwaarts onder de grasmaaier uitwerpen van stenen of andere objecten door het blad te minimisieren.

Het veiligheidsschild (28) en de achterklep (25) minimaleren de kans op onbedoeld voetcontact met het blad.

Gebruik de grasmaier Niet wanner het verilgheidsschild (28) en de achechterklep (25) Niet op hun plaats zitten.

Waarschuwing! Scherp bewegend blad. Gebruik deze grasmaaier nicht wanneer de graszak of mulchinzet Niet zich geplaatst. Dit kan ernstige verwondingen tot gevolg hebben.

Waarschuwing! Scherp bewegend blad. Gebruik de grasmaier Niet wanneer de ache terklep Niet onder veerdruk is gesloten. Dit kan ernstige verwondingen tot gevolg hebben. Breng uw grasmaier voor reparatie hier het dichtst bijzijnde servicecentrum.

De mulchinzet verwijderen (fig. O)

De mulchinzet (26) verwijderen om het gras weg te gooien ofuit te werpen met de optionele uitwerpgoot:

Laat de hendel (2) los om de grasmaier UIT te schakelen, wacht tot het blad stopt en verwijder de veiligheidssleutel (1).
Open de verende achefterste uitwerpklep (25) en houd deze in de geopende positie.
Gebruik de uitsparing (27) om de mulchinzet (26) op te tillen en uit te trekken.
Sluit de allerste uitwerpklep (25). Zorg ervoor dat de allerste uitwerpklep goed zich zit.

De mulchinzet installeren

Laat de hendel (2) los om de grasmaier UIT te schakelen, wacht tot het blad stopt en verwijder de veiligheidssleutel (1).
Open de verende achefterste uitwerpklep (25) en houd\ deze in de geopende positie.
Installer de mulchinzet (26) in de uitwerpopening zodat deutsche zich volledig in de uitwerpopening bevindt.
Sluit dechyacterste uitwerpklep (25).Zorg ervoor dat dechyacterste uitwerpklep goed zich zit.

De graszak installeren (fig. P & Q)

Laat de hendel (2) los om de grasmaier UIT te schakelen, wacht tot het blad stopt en verwijder de veiligheidssleutel (1).
Open de verende achefterste uitwerpklep (25) in de verticale positie en houd deze in de geopende positie.
Verwijder de mulchinzet (26) indien denen is geplaatst.
Gebruik de hendel (30) op de graszak (5) en installeer de graszak:tussen de maaihandgrenp.
Bevestig de ophanghaken (29) van de graszak aan de maaier (fig. Q).
Laat de achefterste uitwerpklep (25) los.

Tips voor optimaal gebruik

Maaitips

Opmerking: Inspectoriert altijd het gebied waar de grasmaaier gebruikt moet worden en verwijder alle stenen, takken, draden, hondenkuiven en andere brokstukken die door het roterende blad+kunnen worden weggeslingerd.

Maai dwars over het vlak van een helling, nooit omhoog en omlaag. Ga zeer voorzichtig te werk als u op een helling vanrichting verandert. Maai uitzonderlijk steile hellingen Niet. Zorg algid voor een goede steun voor uw voeten.
Laat de handgreep voor in-/uitschakelen (2) los als u over grindoppervlakken loopt. De stenen kennen door het roterende blad worden weggeslingerd.
Stel de grasmaier op de hoogste maaihoogte in als u een ruwe ondergrond of hoog onkruid maait. Als u te veel gras tegelijk verwijdert, kan de motor overbelast raken. In dat geval stocht de grasmaier. Zie het hoofdstuk Problemen oplossen.

Als de graszak (5) worden gebruikt tijdens periodes waarin het gras zeer snel groeit, kan het gras bij de uitwerpopening een verstopping verroorzaken.

Laat de handgreep (2) los om de grasmaieruit schakelen en verwijder de veiligheidssleutel (1).
Verwijder de graszak (5) en schud het gras maar dechterkant van de zak.
Verwijder het gras of de rommel die zich rond de uitwerpopening bevindt.
Plaats de graszak (5) terug.

Als de grasmaier abnormaal begint te trillen:

Laat de handgreep (2) direct los zodat de grasmaaier uitschakelt en verwijder de veiligheidssleutel (1) en de accu (6).
Onderzoek de oorzaak van de trilling. Trillingen zijn een waarschuwing. Gebruik de grasmaaier Niet tot er een servicecontrole is uitgevoerd. Zie het hoofdstuk Problemen oplossen in de handleiding.

Opmerking: Laat altijd de handgreep los om de grasmaaieruit te schakelen en verwijder de veiligheidssleutel als u demaaier onbeheerd awhile, ook als dit slechts voor korte tijd is.

Met behulp van de volgende suggesties kan uw draadlozemaaier de optimale looptijd behalen:

Ga langzamer op plekken waar het gras zeer lang of dik is.
Haal bij mulchen per keer nicht meer dan 38mm van de lengte af.
Maai niet als het gras nat is.
Maai uw gazon regelmatig, vooral tijdens periodes van sterke groei.

Opmerking: Aangeraden worden uw grasmaaier na elk gebruik op te laden. Regelmatig opladen schaatd de accu Niet en zorgt ervoor dat de accu volledig is opgeladen.

Maaitips voor mulchen

Uw grasmaier is door Black & Decker verzonden met een geinstalleerde mulchinzet (26). Bij het mulchen voert uw grasmaier een bewerking uit waar bij het gemaaide gras inkleine stukjes worden gesneden en weer op het gazon worden verdeld. Onder normale omstandigheden bredekt het gemulchte gras snel af, zodat het voedingsstoffen aan het gazon afgeeft.

Aanbevelingen voor optimale mulchprestaties:

Maai Niet als het gras nat is. Nat gras kan klonten vormen die de mulchbewerking verstoren en de looptijd verminderen. Gras kan het Beste's middags worden gemaaid wonneer het droog is en het pas gemaaide deel Niet aanrechtstreeks zonlicht wordenblootgesteld.
Stel voor de Beste mulchprestaties de maaihoogte in op het verwijderen van ongeveer een derde van de graslengte, idealiter Niet neer dan 38 mm per keer. Als het gazon verwilderd is, kan het nodig zich om de maaihoogte te verhogen om de duwinspanningen te verminderen en te voorkomen dat de motor overbelast raakt.
Voor zeer zwaar mulchen worden geadviseerd om eerst met een hoog ingestelde maaihoogte te maaien en dan over te gaan op de uiteindelijkke maaihoogte, of om Kleinere overgangen te makeen en langzaam te maaien.

Voor de Beste prestaties voorkomt u dat gras zich ophoopt op de behuizing van de grasmaaier:

Laat de handgreep (2) los om de grasmaier uitezten en wacht tot het blad volledig is gestopt.
Verwijder de veiligheidsleutel (1) en de accu (6) en draai de grasmaier op zich bij.
Gebruik een botte krabber om de ophoping van gras in het snijbladgebied te verwijderen. Wees voorzichtig, de bladen hebben scherpe randen. Reinig vaker bij het maaien van overdadig groeiend gras en.altijd na elk gebruik.

Voor bepaalde typen gras of grasomstandigheden kan het nodig়n dat een gebied een tweede maal moet worden gemulrecht om het gras volledig over het gazon te verdelen.

Als u een tweede maal maait, raden we aan om loodrecht (recht) op het eerste maapatron te maaien. Wijzig het maapatron beschter Niet zodenig dat u heuvel af moet maaien.

Wijzig uw maaipatroon elke week. Dat helpt voorkomen dat het gazon worden geplet.

Onderhoud

Uw Black & Decker-apparaat is ontworpen om gedurende een langeperiode te functioneren met een minimum aan onderhoud. U kunt de machine waar volle tevredenheid blijven gebruiken als u voor correct onderhoud zorgt en de machine regelmatifig schoonmaakt.

Houd de machine schoon en droog.

Het blad verwijderen en installereren (fig. R & S)

Waarschuwing! Raak het blad Niet aan voordat de veiligheidssleutel is verwijderd en de bladen volledig tot stilstand zich gekomen.

Laat de handgreep (2) los om de maier uit te schakelen, wacht tot het blad stopt en verwijder de veiligheidssleutel (1).
Gebruik een stuk hout (ongeveer 50~mm× 100~mm× 600~mm lang) om te voorkomen dat het blad draait verwijl u de flensmoer verwijdert.
Draai de maaier op zichnj.

Waarschuwing! Draag handschoenen en geschikte oogbescherming. Wees voorzichtig, de bladen hebben scherpe randen.

Plaats het stuk hout (31) en verwijder de flensmoer (33) met een moersleutel van 19 mm (32) (fig. R).
Verwijder de vierkante metalen afstandhouder (34), de vierkante plastic bladisolator (35) en het blad (36) (fig S). Controller de bladisolator (37) op schade en verwang deze indien nodig.

Zorg ervoor dat bij het terugplaatsen van het blad de graszijde van het blad waar de grond wijst wanner de maaier weein+zijn normale rechte positie staat.

Plaats na het installereren van het blad de bladisolator (37) zodenig op het blad dat de verhoogde randen aan een kant in de randen van het blad (36) grijpen.
Installer de afstandhouder van het blad (38) zodate zich binnen de verhoogde rand op de andere kant van de bladisolator (37) bevindt. Zorg ervoor dat de platte delen in de opening van de afstandhouder van het blad (38) zijn uitgelijnd met de platte delen in de schacht door het blad en de bladisolator Zoals gewenst te draaien.
Plaats het stuk hout (31) om te voorkomen dat het blad draait (fig. R).
Installee de flensmoer (33) met de flens gegen de vierkante metalen afstandhouser van het blad (34) en draai deze vast.

Bladen slijpen

Houd voor de Beste prestaties het blad scherp. Een bot blad snijdt het gris Niet goed af en mulchtiet goed.

Waarschuwing! Zorg er algid voor dat de veiligheidsleutel is verwijderd.

Waarschuwing! Draag geschikte oogbescherming als u een blad verwijdert, slijpt en installeert.

Onder normale omstandigheden is tweemaal slijpen tijdens een maaiseizoen meestal voldoende. Zand zorgt ervoor dat het blad snel bot worden. Als uw gazon zanderige aarde heeft, kan het nodig+zijn om het blad vaker te slijpen.

Vervang gebogen of beschadigde bladen direct.

Bij het slijpen van het mes:

Zorg ervoor dat het blad in balans blijft.
Slijp het mes in de originele snijhoek.
Slijp de snijkanten aan beiden zijden van het blad en verwijder gelijke hoeveelheden materiaal van beiden zijden.

Een blad slijpen in een bankschroef (fig. T)

Laat de handgreep (2) los om de grasmaaier uite zetten en wacht tot het blad volledig is gestopt.
Verwijder de veiligheidssleutel (1) en de accu (6) en draai de grasmaier op zich bij.
Verwijder het blad (36) van de maaier; zie de instructies voor het verwijderen en installereren van bladen.

Waarschuwing! Draai geschichte oogbescherming en handschoenen en let op de scherpe randen van het blad.

• Plaats het blad (36) in een bankschroef.
  Vijl de snijkanten van het blad voorzichtig met een fijngetande vijl of een slijpsteen. Behoud de originele snijkant.
  Controller de balans van het blad;zie de instructies voor bladbalans.
  Installer het blad (36) op de maaier en zet stevig vast;
  zie de instructies voor het verwijderen en installereren van bladen.

Bladbalans (fig. U)

Controller de balans van het blad door het middengat in het blad op een spijker of de Ronde steel van een schroevendraaier teplaatsen die horizontal in een bankschoef is geklemd. Als een van de zichden van het blad maar beneden draait slijpt u dat uiteinde van het blad tot het blad in balans is.

Smering

Smeren is nicht nodig. Olie deWIelen Niet. Ze hebben plastic lageroppervlakken waar geen smering voor nodig is.

Reinigen

Laat de handgreep (2) los om de grasmaaier uite zetten en wacht tot het blad volledig is gestopt.
Verwijder de veiligheidssteutel.
- Gebruik alleen milde zeep en een vochtige doek om de maaier te reinigen.
Gebruik een bot stuk gereedschap om grasresten te verwijderen die zich aan de onderzijde van de maaier hebben verzameld.
Controller na meertere malen gebruiken of alle bloootstelde bevestigingen nog vast zitten.

Roest voorkomen

Meststoffen en andere tuinchemicalien bevatten stoffen die de roestvorming van metalen sterk versnellen. Als u gebieden maait waar meststoffen of andere chemicalien zich gebruikt, moet de maaier daarna onmiddelijk als volgt worden gereinigd:

Laat de handgreep (2) los om de grasmaier uite zetten en wacht tot het blad volledig is gestopt.
Verwijder de veiligheidssteutel (1).
Neem alle blootgestelde onderdelen af met een vochtige doeK.

Transport en opslag

Waarschuwing! Het roterende blad kan ernstige verwondingen verroorzaken. Laat de handgreep los om de maaier uit te zetten en verwijder de veiligheidssleutel voordat u de maaier optilt, transporteert of opslaat. Op een droge plaats opslaan.

Opmerking: De maaier is minder zwaar om op te tilen als eerst de accu worden verwijderd. Gebruik de klink nicht om de maaier aan op te tilen.

Opslag buiten het seizoen

In warmer klimaten worden aanbevolen de accu altoijd aan de lader te houden om optimale prestaties te garanderen. De accu kan worden opgeslagen met ontkoppelde lader als aan de volgende voorwaarden worden voldaan.

De accu is voorafgaand aan de opslag volledig opgeladen.
- De gemiddelde temperatuur van de opslaglocatie is lager dan 10^ (50^) .

Tips voor optimaal gebruik

Opmerking: De opslagduur is minder dan zes maanden.

Gazons要去en voor het eerst worden gemaaid in de lente, wanner het gras ongeveer 63mm tot 76~mm hoog is. Als te vroeg in het seizoen wordt gemaaid, worden de wortelsystemen van het gras beperkt. Deze vernieuwen zichzelf elke lente. Nieuw gras moet worden gemaaid wanner het ongeveer 63mm hoog is.

Verwijder Niet teveel oppervlak van de grasspriet tegelijk, nooit meer dan 1/3 van de bladhoogte per maaibeurt.
Te laag maaien geeft gevoelige grassprieten een 'schok'.
Dit resulteert in een ondiep wortelsystem waardoor uw gazon moeilijker water UIT de grond kan halen.

Maai uw gazon wanner het droog is, zodat u voorkomt dat nat gras klonten vormt. Als u de keus hebt, maai dan LAST in de middag. Dit is de ideale vrij, Niet alleen onions het gras droog is maar ook onions het gevoelige, pas gemaaide stuk gras Niet aan sterk zonlicht worden blootgesteld.

Houd het maaiblad scherp zodate het gras mootrecht worden afgesneden. Dit verbetert de prestaties van deMAaier en komt het uiterlijk van uw gazon te goede. Een bot blad verbrijzelt en kneust de graspunten.Dit schaatd de gezonde groei van uw gazon en verhoogt de vathaarheid voor grasziekten.Gekneusde graspunten kriijgen een bruinachtige kleur die uw gazon een ongezond uiterlijk geeft. Een bot mes kan ook Jonge graszaailingen uittrekken.

Probeer uw gazon op een constante maaihoogte te maaien. Hoewel u de maaihoogte af en toe要去 varieren met de wisselende seizoenen, produceert een constante maaihoogte een gezonder, mooier gazon met over het algemeen minder onkruid. Maai vaker in de periodes waarin het gras snel groeit. Vaak maaien zorgt ervoor dat het onderste, minder aantrekkelijke deel van het gras Niet te zien is.

Als uw gazon te lang is geworden, bijvoorbeeld tijdenseen vakantie, maai dan op een maaihoogte die een of twee posities hoger is dan normalaal. Als u een paardagen later nogmaals maait op de normale maaihoogteligt uw gazon weeop schema.Met het Black & Decker One Touch-system voor aanpassing van de welhoogte is het veranderen van de maaihoogte eenvoudig, odomat alle vier de wielen in een keer worden aangepast.

Tijdens de lente en de herfst, of na een onderbreking in het maaischema, is het gras langer en dikker. Probeer de wielen op een hogere maaihoogte in te stellen als de motor tijdens het maaien steeds vertraagt. Een te grote belasting van de motor kan resulteren in ongelijk maaien en snellere ontlading van de accu en kan ervoor zorgen dat de motor overbelast raakt, zodate deze stopt.

Er zijn drie goede manieren om het uiterlijk van uw gazonte verbeteren: Varieer de maairichting regelmatig; maai horizontal op hellingen; (dit is ook goed voor de veriligheid) en vergeet Niet om het maipad bij elke passage te lately overlappen.

NEDERLANDS

Maai het gras altijd zodanig dat de maairesten op het gemaaide gras worden verspreid. Zo blijft uw gazon er frisuitzien doordat er geen opbouw van gemaaid gras ontstaat. Dit worden uiteindelijk bruin en ziet er leijk uit. Deze methode houdt de accu ook better opgeladen, waardoor u het meeste uit uw Black & Decker draadloze motormaaier haalt.

Tijdens de lente en de herfst, wanner het gras langer en dikker is, kut u uw maier gebruiken zonder dat de accu volledig is opgeladen (d.w.z., het groene acculampje brandt). Zo kut u korte maaitaken uitvoeren, hoewel we u Niet aanraden dit vaak te doen. De accu en maier presteren veel better wanner ze volledig zich opgeladen.

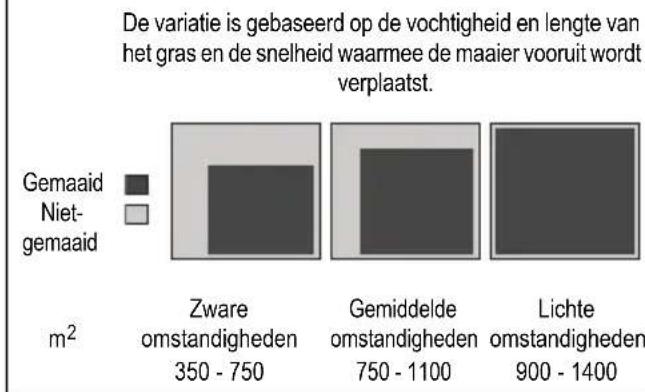

MAAIVERWACHTINGEN

Problemen oplossen

Volg onderstaande instructies als uw apparaat Niet\ juist werkt. Neem contact op met het dichtstbijzijnde Black & Decker-servicecentrum als u het probleem\ niet kunt verhelpen.

Probleem Oplossing

De motor loopt nicht
wonneer de
handgreep worden
geactiveerd

Controleer of de veiligheidssleutel is geinstalleerd en volledig is ingezet en of de knop op deschakelaarbehuizing volledig is ingedrukt.

Laat de handgreep los om de maaier uit te zetten. Verwijder de veiligheidssteutel, keer de maaier om en controllerer of het blad vrij kan draaien.

Controleer of de accu vrij is van vuil en goed is aangesloten. Is de batterij volledig opgeladen? Sluit de lader aan en wacht tot het groene lampje gaat branden.

Problem Oplossing

De motor stopt
tijdens het bewegen

Laat de handgreep los om de maaier uit te zetten. Verwijder de veiligheidssleutel. Keer de maaier om en controllerer of het blad vrij kan draaien.

Verhoog de maaihoogte van de wielen maar de hoogste positie en start de maiier.

Controleer of de accu vrij is van vuil en goed is aangesloten.

Is de batterij volledig opgeladen?

Sluit de lader aan en wacht toh het groene lampje gaat branden.

Ga langzamer maaien of verhoog de maaihoogte.

De maaier loopt maar de maaprestaties zich Niet maar tevredenheid of de maaier maait nicht het gehele gazon

Is de batterij volledig opgeladen? Sluit de lader aan en wacht tot he groene lampje gaat branden.

Laat de handgreep los om de maiieruit te zetten. Verwijder deveiligheidsleutel en de accu.

Keer de maaier om en controller:

Het blad op scherpte - houd het blad scherp.
De onderzijde en deuitwerpgoot op blokkades.

De aanpassing van de welhoogte kan te laag+zijn ingesteld voor de staat van het gras.Verhoog demaaihoogte.

De maaier is moeillijk te duwen

Verhoog de maaihoogte om de waarstand van het gras te verminderen. Controller of de wielen allemaal vrij hunnen draaien.

DeMAaier is abnormaal luidruchtig en trilt

Laat de handgreep los om de maaier uit te zetten. Verwijder de veiligheidssleutel en de accu. Draai de maaier op zichn Kant en controer het blad om er zeker van te+zijn dat het Niet gebogen of beschadigd is. Als het blad beschadigd is, verragt u het door een verrangend blad van Black & Decker. Als de onderzijde van de maaier beschadigd is, brengt u de maaier terug maar een geauthoriseerd servicecentrum van Black & Decker.

Probleem Oplossing
	Als er geen zichtbare schade aan het blad is en de maaier blijft trillen: • Laat de handgreep los om de maaier uit te zetten, verwijder de veiligheidssleutel en de accu en verwijder het blad. • Draai het blad 180° en zet het vast. • Als de motor nog steeds trilt, brengt u de maaier terug maar een geauthoriseerd servicecentrum van Black & Decker.

Opmerking: Als het rode lampje blijdt branden nadat de accu voor de eerste keer 24 uur is opgeladen kan de maaier wel worden gebruikt. Mogelijk moet de accu worden geconditioneer'. Er zich dan een paar laad- en ontlaadcyl nodig voordat het groene lampje gaat branden.

Milieu

Gescheiden inzameling. Dit product mag nicht met normalaal huishoudelijk afval worden weggegooid.

Mocht u op een dag constateren dat het Black & Decker-product aan verranging toe is of dat u het apparaat Niet meer nodig hebt,gooi het product dan Niet bij het restafval. Het product valt onder de categorie voor elektrische apparaten.

Gescheiden inzameling van gebruekte producten en verpakkingsmaterialen maakt het möglichk materialen te recycleren en opnieuw te gebruiken. Hergebruik van gerecycleerde materialen zorgt voor minder milieuvervuiling en dringt de vraag maar grondstoffen terug.

Plaatselijke verordeningen können voorzien in gescheden inzemeling van huishoudelijkke elektrische producten via gemeentelijkke stortplaatsen of via de leverancier bij wie u een新模式 product aanschaft.

Black & Decker biodt de möglichkheid tot het recyclen van afgedankte Black & Decker-producten. Om gebruik te makesen van deze service, dient u het productaar een van once servicecentra te sturen, die de inzameling voor ons verzorgen.

U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de weiterijde van deze handledging. U kunt ook een lijst van onsze servicecentra enmeer informatie m.b.t. once klantenservice vinden op het volgende internatadres: www.2helpU.com.

Accu's

Gooi afgedankte accu's op verantwoorde wijze weg:

Voorkom dat de polen van de accu worden kortgesloten.
Werp accu's nicht in het vuur. Dit kan letsel of een explosie tot gevolg hebben.
- Ontlaad de accu volledig en verwijder deze vervolgensuit het gereedschap.

Accu's hunnen worden gerecycled. Plaats de accu(s) in een geschikte verpakking om te voorkomen dat de polen worden kortgesloten. Breng ze maar een servicecentrum of een inzamellocatie in uw woonplaats.

Technische gegevens

	GRC4700 H1
Spanning V DC 36
Opgenomen vermogen W 750
Onbelaste snugelid min	-1 3600
Hoogteafstelling mm 25-82
Bladlengte mm 470
Gewicht kg 3	5

Accu A1036 SLA

Spanning V DC 36

Capaciteit Ahr 10

Gewicht kg 11.5

Lader EPTCA-P360080V

Ingangsspanning V AC 220-240

Uitgangsspanning V DC 36

Uitgangsstroom A 0,8

Oplaadtijd ca. uu 12

Gewicht kg 0.35

Gewogen waarde van hand-arm-trilling volgens EN 768: ahw < 2,5m / ss

EG-conformiteitsverklaring

RICHTLIJN MACHINERIEEN
RICHTLIJN VOOR GELUID BUITENSHUIS

GRC4700

Black & Decker verkaart dat deze producten, die zijn beschreiben onder "Technische gegevens", voldoen aan: 98/37/EG (tot 28 dec. 2009), 2006/42/EG (na 29 dec. 2009), EN60335-1, EN50338

2000/14/EG, grasmaier, L ≤ 50 cm, bijlage VI, KEMA Quality B.V. Utrechtseweg 310, 6812 AR Arnhem P.O.Box 5185, 6802 ED Arnhem, Nederland

Aangemelde instantie ID Nr.: 0344

Niveau van geluidsvermogen volgens 2000/14/EG (Article 12, bijlage III, L ≤ 50 cm):

L_WA (gemeten geluidsvermögen) 90 dB meetonzekerheid (K) 3 dB(A)

L_WA (gegarandeerd geluidsvermogen) 95 dB meetonzekerheid (K) 3 dB(A)

Deze producten voldoen tevens aanrichtelijk 2004/108/EG. Neem vooreer informatie contact op met Black & Decker op het volgende adres of raadpleeg dechterzijde van de handleiding.

Ondergetekende is verantwoordelijk voor de compilation van het technische bestand en geeft deze verklaring namens Black & Decker af.

Kevin Hewitt

Black & Decker heeft vertrouwen in haar producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijk rechten en beperken deze Niet. De garantie geldt in de lidstatesen van de Europese Unie en de Europese Vrijhandelsassociatie.

Mocht uw Black & Decker product binnen 24 maanden na de datum van aankoop defect raken ten gevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze verranging van defecte onderdelen, de reparatie van het product of de verranging van het product, tenzij:

Het product is gebruikt voor handelsdoeldeinden, professionele toepassingen of verhuurdoeldeinden;
Het product onoordeelkundig is gebruikt;
Het product is beschadigd door invloeden van buitenaf of door een ongeval;
Reparations zich uitgevoerd door anderen dan once servicecentra of Black & Decker-personeel.

Om een beroep te doeop de garantie, dient u een aankoopbewijs te overhandigen aan de verkoper of een van once servicecentra. U kurz het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op dechterzijde van deze handleiding. U kurz ook een lijst van once servicecentra eneer informatie m.b.t. once klantenservice vinden op het volgende internetadres: www.2helpU.com

Meld u aan op once website www.blackanddecker.nl om te worden geinformeerd over{nieuwe producten en speciale aanbiedingen. Verdere informatie over het merk Black & Decker en once producten vindt u o p www.blackanddecker.nl.

Uso previsto

Leshandbokenforbruik.

Ikke utsett maskinen for regn aller hoy fuktighet.

U kunt uw product online registreren op www.blackanddecker.nl/productregistration of u kunt uw voornaam, achternaam en productcode opsturen maar Black & Decker in uw land.

ESPANOL
