GEBRUIKSAANWIJZING CLM3825 BLACK & DECKER

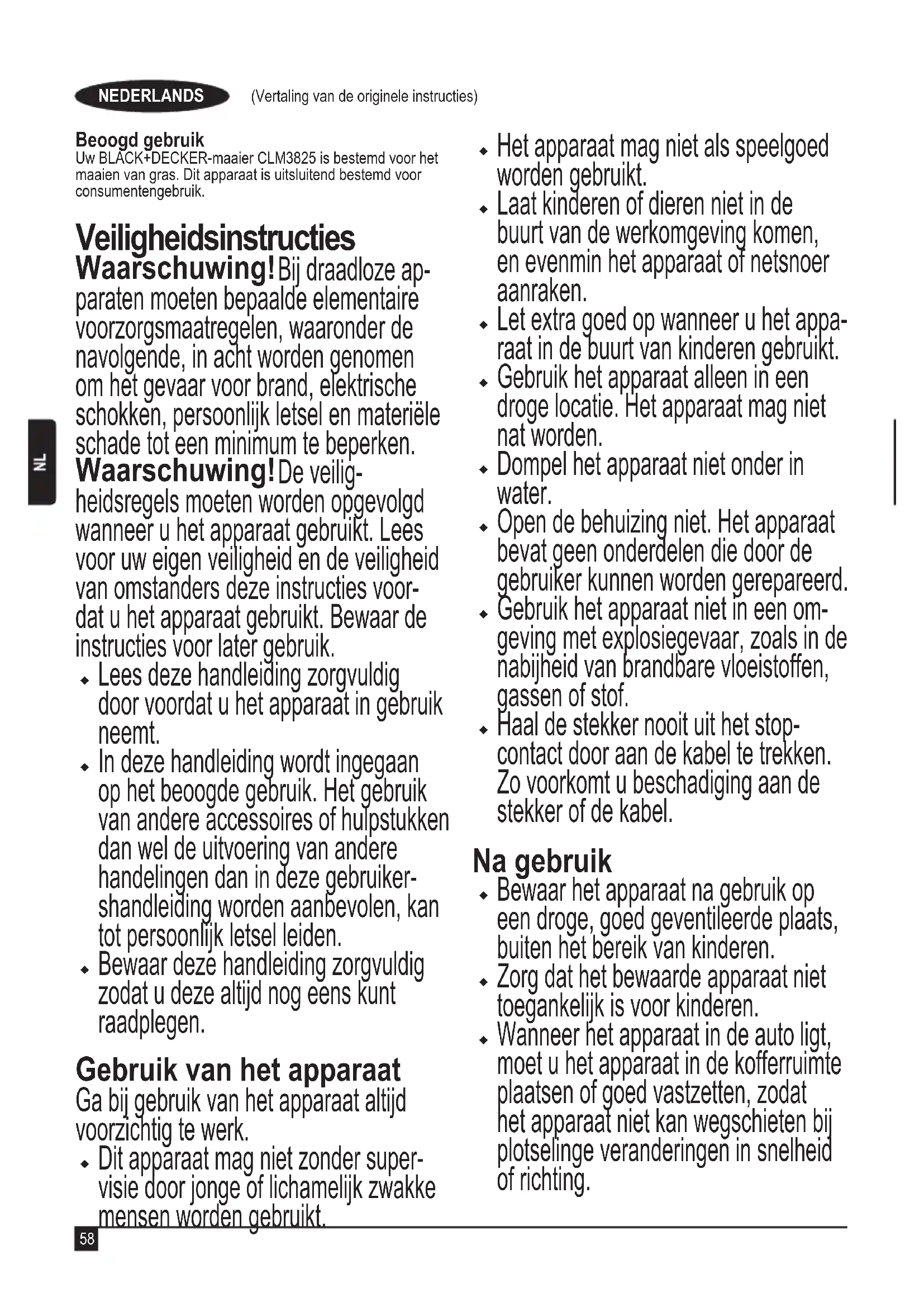

Lees deze handleiding zorgvuldig door voordat u het apparaat in gebruik neemt.

In deze handleiding wordt ingegaan op het beoogde gebruik. Het gebruik van andere accessoires of hulpstukken dan wel de uitvoering van andere handelingen dan in deze gebruiker- shandleiding worden aanbevolen, kan tot persoonlijk letsel leiden.

Bewaar deze handleiding zorgvuldig zodat u deze altijd nog eens kunt raadplegen. Gebruik van het apparaat Ga bij gebruik van het apparaat altijd voorzichtig te werk.

Dit apparaat mag niet zonder super- visie door jonge of lichamelijk zwakke mensen worden gebruikt.

Het apparaat mag niet als speelgoed worden gebruikt.

Laat kinderen of dieren niet in de buurt van de werkomgeving komen, en evenmin het apparaat of netsnoer aanraken.

Let extra goed op wanneer u het appa- raat in de buurt van kinderen gebruikt.

Gebruik het apparaat alleen in een droge locatie. Het apparaat mag niet nat worden.

Dompel het apparaat niet onder in water.

Open de behuizing niet. Het apparaat bevat geen onderdelen die door de gebruiker kunnen worden gerepareerd.

Gebruik het apparaat niet in een om- geving met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof.

Haal de stekker nooit uit het stop- contact door aan de kabel te trekken. Zo voorkomt u beschadiging aan de stekker of de kabel. Na gebruik

Bewaar het apparaat na gebruik op een droge, goed geventileerde plaats, buiten het bereik van kinderen.

Zorg dat het bewaarde apparaat niet toegankelijk is voor kinderen.

Wanneer het apparaat in de auto ligt, moet u het apparaat in de kofferruimte plaatsen of goed vastzetten, zodat het apparaat niet kan wegschieten bij plotselinge veranderingen in snelheid of richting. Beoogd gebruik Uw BLACK+DECKER-maaier CLM3825 is bestemd voor het maaien van gras. Dit apparaat is uitsluitend bestemd voor consumentengebruik. Veiligheidsinstructies Waarschuwing! Bij draadloze ap- paraten moeten bepaalde elementaire voorzorgsmaatregelen, waaronder de navolgende, in acht worden genomen om het gevaar voor brand, elektrische schokken, persoonlijk letsel en materiële schade tot een minimum te beperken. Waarschuwing! De veilig- heidsregels moeten worden opgevolgd wanneer u het apparaat gebruikt. Lees voor uw eigen veiligheid en de veiligheid van omstanders deze instructies voor- dat u het apparaat gebruikt. Bewaar de instructies voor later gebruik. (Vertaling van de originele instructies) NEDERLANDS59 Inspectie en reparaties

Controleer het apparaat vóór gebruik op beschadigingen en defecten. Controleer het vooral op gebroken onderdelen, schade aan de schake- laars en andere omstandigheden die de werking ervan kunnen beïnvloeden.

Gebruik het apparaat niet in geval van een of meer beschadigde of defecte onderdelen.

Laat beschadigde of defecte onderde- len door een van onze servicecentra repareren of vervangen.

Probeer nooit andere onderdelen te verwijderen of te vervangen dan in deze handleiding zijn vermeld.

Zorg dat uw vingers bij aanpassingen aan de maaier niet klem komen te zit- ten tussen de bewegende bladen/de- len en de vaste delen van de machine.

Onthoud dat bij het verrichten van onderhoud de bladen kunnen be- wegen, ook al is de machine uitge- schakeld. Aanvullende veiligheidsin- structies voor grasmaaiers

Houd de handgreep stevig met beide handen vast wanneer u de grasmaaier bedient.

Als de grasmaaier op enig moment moet worden gekanteld, zorg er dan voor dat beide handen in de werkposi- tie blijven terwijl de grasmaaier wordt gekanteld. Houd beide handen in de werkpositie tot de grasmaaier weer op de juiste wijze op de grond staat.

Draag nooit een hoofdtelefoon voor radio of muziek als u de grasmaaier bedient.

Probeer nooit de wielhoogte aan te passen terwijl de motor draait of terwijl de veiligheidssleutel zich in de behu- izing van de schakelaar bevindt.

Als de grasmaaier vast komt te zitten, laat u de handgreep los om de maaier uit te schakelen, wacht u tot het blad stopt en verwijdert u de veiligheidss- leutel voordat u probeert de blokkering van de vulopening op te heffen of iets van onder het dek te verwijderen.

Blijf met uw handen en voeten uit de buurt van het snijgebied.

Houd bladen scherp. Draag altijd handschoenen bij het hanteren van het blad van de grasmaaier.

Als u de grasopvang gebruikt, moet u deze regelmatig controleren op slijtage en beschadigingen. Als de grasopvang ernstig is versleten, moet u deze voor uw eigen veiligheid vervangen.

Ga zeer voorzichtig te werk wanneer u de grasmaaier achteruit beweegt of naar u toe trekt.

Kom niet met uw handen of voeten in de buurt van of onder de grasmaaier. Blijf altijd uit de buurt van uitwerpopen- ing. (Vertaling van de originele instructies) NEDERLANDS60

Maak het gebied waar u de gras- maaier gaat gebruiken vrij van voor- werpen zoals stenen, stokken, draad, speelgoed, botten enz. Deze kunnen door het blad wegvliegen. Voorwerpen die door het blad worden geraakt, kunnen ernstige verwondingen toe- brengen aan personen. Blijf achter de handgreep als de motor draait.

Gebruik de grasmaaier niet als u blote voeten hebt of als u sandalen draagt. Draag altijd stevig schoeisel.

Trek de grasmaaier niet achteruit, tenzij dit absoluut noodzakelijk is. Kijk altijd omlaag en achter u voordat en terwijl u achteruit loopt.

Richt uitgeworpen materiaal niet op anderen. Zorg dat uitgeworpen mate- riaal niet tegen een muur of obstakel komt. Het materiaal kan terugkaatsen naar de bediener van de grasmaaier. Als u over grindoppervlakken loopt, laat u de handgreep los om de maaier uit te schakelen en het blad te stop- pen.

Gebruik de grasmaaier niet zonder dat de volledige grasopvang, het uitwerp- schild, de achterste beschermkap of andere veiligheidsvoorzieningen zijn aangebracht en goed fungeren. Con- troleer regelmatig of alle beschermka- ppen en veiligheidsvoorzieningen in goede staat zijn en of ze goed werken en hun bedoelde functie uitvoeren. Vervang een beschadigde bescherm- kap of andere veiligheidsvoorziening voordat u de grasmaaier weer ge- bruikt.

Laat een ingeschakelde grasmaaier nooit zonder toezicht achter. Verwijder altijd de veiligheidssleutel als u de grasmaaier zonder toezicht achterlaat.

Voordat u de grasmaaier reinigt, de graszak verwijdert, het uitwerpschild vrijmaakt, de grasmaaier achterlaat of aanpassingen, reparaties of inspecties uitvoert, moet u altijd de handgreep loslaten om de maaier uit te schake- len, wachten tot het blad is gestopt en de veiligheidssleutel verwijderen.

Bedien de grasmaaier alleen bij daglicht of goed kunstlicht, als voorw- erpen in het pad van het blad duidelijk zichtbaar zijn door de bediener van de grasmaaier.

Gebruik de grasmaaier niet wanneer u onder invloed van alcohol of drugs bent of wanneer u moe of ziek bent. Blijf altijd alert, let goed op wat u doet en ga met verstand te werk.

Vermijd gevaarlijke omgevingen. Ge- bruik de grasmaaier nooit in vochtig of nat gras of wanneer het regent. Zorg altijd voor een goede steun voor uw voeten. Loop rustig en ren niet.

Als de grasmaaier ernstig gaat trillen, laat u de handgreep los, wacht u tot het blad is gestopt en verwijdert u de veiligheidssleutel. Onderzoek vervol- gens direct wat de oorzaak van het tril- len is. Trillen is over het algemeen een waarschuwing voor problemen. Zie het hoofdstuk Problemen oplossen voor advies in het geval van abnormale trill- ing. (Vertaling van de originele instructies) NEDERLANDS61

Draag altijd goede bescherming voor uw ogen en luchtwegen als u de gras- maaier gebruikt.

Als u hulpstukken gebruikt die niet worden aanbevolen voor deze gras- maaier, kan dat gevaar opleveren. Gebruik uitsluitend hulpstukken die zijn goedgekeurd door BLACK+DECKER.

Reik niet te ver als u de grasmaaier gebruikt. Zorg er altijd voor dat u stevig staat en dat u uw evenwicht niet verli- est terwijl u de grasmaaier gebruikt.

Maai dwars over het vlak van een hell- ing, nooit omhoog en omlaag. Ga zeer voorzichtig te werk als u op een helling van richting verandert.

Pas op voor gaten, geulen, hobbels, stenen of andere verborgen voor- werpen. Op oneffen terrein kunt u uitglijden en vallen. Hoog gras kan obstakels verbergen.

Maai niet op nat gras of zeer steile hellingen. Als u niet stevig staat, kunt u uitglijden en vallen.

Maai niet in de buurt van steile hell- ingen, sloten of kades. U kunt uw houvast of evenwicht verliezen.

Laat de maaier afkoelen voordat u deze opbergt. Veiligheid van anderen

Dit apparaat mag niet worden gebruikt door personen (waaronder kinderen) met een lichamelijke of geestelijke beperking of die geen ervaring met of kennis van dit apparaat hebben, tenzij ze onder toezicht staan of instructies hebben gekregen voor het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid.

Er moet toezicht worden gehouden op kinderen om ervoor te zorgen dat deze niet met het gereedschap spelen. Overige risico's Er kunnen zich tijdens het gebruik van het gereedschap ook andere risico's voordoen, die misschien niet in de bijgevoegde veiligheidswaarschuwingen worden vermeld. Deze risico's kunnen zich voordoen als gevolg van onoor- deelkundig gebruik, langdurig gebruik, enz. Zelfs als de veiligheidsvoorschriften in acht worden genomen en de veiligheids- voorzieningen worden geïmplementeerd, kunnen bepaalde risico's niet worden vermeden. Deze omvatten:

Verwondingen die worden veroorzaakt door het aanraken van draaiende of bewegende onderdelen.

Verwondingen die worden veroorzaakt bij het vervangen van onderdelen, bladen of accessoires. (Vertaling van de originele instructies) NEDERLANDS62 Verwondingen die worden veroorzaakt door langdurig gebruik van het gereed- schap. Als u langere periodes met het gereedschap werkt, is het raadzaam om regelmatig een pauze in te lassen. Gehoorbeschadiging. Gezondheidsrisico's als gevolg van het inademen van stof dat door gebruik van het apparaat wordt veroorzaakt (bijvoorbeeld tijdens het werken met hout, met name eiken, beuken en MDF.) Waarschuwingssymbolen Naast de datumcode is het gereedschap voorzien van de volgende symbolen: Waarschuwing! Lees de handleiding voordat u met het apparaat gaat werken.

Stel het apparaat niet bloot aan regen of een hoge luchtvochtig- heid. Pas op voor de scherpe bladen. Voordat u de grasmaaier reinigt, de graszak verwijdert, het uitwerpschild vrijmaakt, de grasmaaier achterlaat of aan- passingen, reparaties of inspec- ties uitvoert, moet u altijd de veiligheidssleutel verwijderen. Wees bedacht op rondvliegende voorwerpen. Houd omstanders uit de buurt van het snijgebied.

Draag oogbescherming. Nadat u de machine hebt uitgeschakeld, blijven de bladen nog even draaien. Richtlijn 2000/14/EG gegaran- deerd geluidsvermogen. Aanvullende veiligheidsin- structies voor accu's en laders Accu's Probeer accu's niet te openen, om welke reden ook. Stel de accu niet bloot aan water. Stel de accu niet bloot aan hitte. Bewaar deze niet op locaties met temperaturen van meer dan 40 °C. Laad de batterijen alleen op bij een omgevingstemperatuur van 10-40 °C. Gebruik alleen de lader die bij het gereedschap/apparaat is geleverd. Het gebruik van de verkeerde lader kan resulteren in een elektrische schok of oververhitting van de accu. Gooi lege accu's weg volgens de instructies in het gedeelte "Milieu". De accubehuizing mag niet worden beschadigd of vervormd door er gaten in te laten komen of ertegen aan te stoten, aangezien dit kan leiden tot letsel of brand. Laad beschadigde batterijen niet op. (Vertaling van de originele instructies) NEDERLANDS63 Onder extreme omstandigheden kun- nen accu's lekkages vertonen. Wan- neer de accu nat of vochtig is, veegt u de vloeistof voorzichtig af met een doek. Vermijd huidcontact. Bij huid- of oogcontact volgt u de onderstaande instructies. Waarschuwing! De accuvloeistof kan lichamelijk letsel of schade aan eigendommen veroorzaken. Bij huidcon- tact moet u de vloeistof direct afspoelen met water. Raadpleeg uw huisarts als er rode vlekken ontstaan of bij een pijnlijke of geïrriteerde huid. Bij oogcontact moet u de vloeistof direct afspoelen met water en uw huisarts raadplegen.

Laad beschadigde accu's niet op. Laders De lader is ontworpen voor een speci- Controleer altijd of de netspanning overeenkomt met de waarde op het typeplaatje. Waarschuwing! Probeer de lader nooit te vervangen door een normale netstekker. Gebruik de lader van BLACK+DECKER alleen voor de accu in het gereed- schap/apparaat waarbij de lader is bijgeleverd. Andere batterijen kunnen exploderen met letsel en materiële schade als gevolg. Niet-laadbare accu's mogen nooit worden opgeladen. Als het netsnoer is beschadigd, moet dit worden vervangen door de fabri- kant of een BLACK+DECKER-service- centrum om gevaren te voorkomen. Stel de lader niet bloot aan water. Open de lader niet. Prik nooit met een scherp voorwerp in de lader. Laad het apparaat/het gereedschap/de accu in een goed geventileerde locatie op.

De lader is uitsluitend bestemd voor gebruik binnenshuis. Lees voor gebruik deze gebruik- ershandleiding. Elektrische veiligheid

De lader is dubbel geïsoleerd, zodat een aardaansluiting niet nodig is. Controleer altijd of de netspanning overeenkomt met de waarde op het typep- laatje. Probeer de lader nooit te vervangen door een normale netstekker. Als het netsnoer is beschadigd, moet dit worden vervangen door de fabri- kant of een BLACK+DECKER-service- centrum om gevaar te voorkomen. Onderdelen Dit apparaat kan een of meer van de volgende onderdelen bevatten. 1. Veiligheidssleutel 2. Handgreep voor in-/uitschakelen 3. Ontgrendelingsknop(Vertaling van de originele instructies) NEDERLANDS64

7. Ontgrendeling voor bovenste duwbeugel

10. Onderste duwbeugel

11. Ontgrendeling voor onderste duwbeugel

12. Verende achterklep

13. Hendel voor hoogteaanpassing

Montage Waarschuwing! Schakel voorafgaand aan de montage het gereedschap uit, en verwijder de veiligheidssleutel en de accu. Montage van de grasopvangbak (afb. A - C) De grasopvangbak moet vóór gebruik worden gemonteerd en bestaat uit drie onderdelen. Klik de twee kanten van de grasopvangbak (9) in elkaar (afb. A). Zorg ervoor dat de klemmen en klemopeningen tegenover elkaar liggen. Plaats de klep (17) op de grasopvangbak. Zorg ervoor dat de klemopeningen en de klemmen tegenover elkaar liggen. Opmerking: Besteed hierbij extra zorg aan de klemmen aan de achterkant van de grasopvangbak. Druk de klep naar beneden om de klemmen in de openingen te drukken. Begin hierbij vooraan en werk naar achteren toe. Controleer of alle klemmen goed vastzitten. De onderste duwbeugel bevestigen (afb. D en E) Verwijder de ontgrendelingen van de onderste duwbeugel (11) uit de maaier. Plaats de einden van de onderste duwbeugel (10) aan de linker- en rechterkant van de maaier. Zorg er daarbij voor dat de drie inkepingen (18) op de onderste duwbeugel (10) naar boven wijzen. Schroef de ontgrendelingen van de onderste duwbeugel (11) door de duwbeugel in de maaier. Als de ontgrende- lingen tot de helft in de maaier zijn geschroefd, sluit u de ontgrendelingen (afb. E). Let er daarbij op dat de tanden van de duwbeugel en de maaier in elkaar vallen. Als de verbinding tussen de duwbeugel en de ontgrendelingen te vast of te los is, past u de diepte aan tot waar de ontgrendelingen in de duwbeugel zijn geschroefd en sluit u de ontgrendelingen opnieuw totdat de tanden volledig zijn gesloten. De bovenste duwbeugel bevestigen (afb. F en G) Bevestig de bovenste duwbeugel (6) aan de onderste du- wbeugel (10) met de ontgrendelingen (7) en klembouten (19) zoals afgebeeld. Schroef de ontgrendelingen van de bovenste duwbeugel (7) door de onderste duwbeugel in de klembouten (20). Als de ontgrendelingen van de bovenste duwbeugel tot de helft in de klembouten zijn geschroefd, sluit u de ontgren- delingen (afb. G). Als de verbinding tussen de duwbeugel en de ontgrendelingen te vast of te los is, past u de diepte aan tot waar de ontgrendelingen in de duwbeugel zijn geschroefd en sluit u de ontgrendelingen opnieuw totdat de tanden volledig gesloten zijn. De hoogte van de duwbeugel instellen (afb. H) Ontgrendel de ontgrendeling van de onderste duwbeugel zoals afgebeeld. Til de beugel of laat deze zakken naar een van de drie gemarkeerde posities naast de vergrendelingen van de onderste duwbeugel. Sluit de ontgrendelingen van de onderste duwbeugel (11) en controleer of de tanden van de duwbeugel en de maaier in elkaar grijpen. Als de verbinding tussen de duw- beugel en de ontgrendelingen te vast of te los is, past u de diepte aan tot waar de ontgrendelingen in de duwbeugel zijn geschroefd en sluit u de ontgrendelingen opnieuw totdat de tanden volledig gesloten zijn. Het motorsnoer vastzetten Het motorsnoer moet met de kabelklem worden bevestigd. Maak de kabel vast aan de bovenste en onderste duw- beugel door de kabel vast te klemmen in de kabelklem- men (5). Montage van de grasopvangbak (afb. I en J) Til de grasverwijderingsklep (12) op en plaats de grasopvangbak (9) op de bevestigingsuitsteeksels (20).. Aanpassing wielhoogte (afb. K en L) Uw maaier beschikt over het BLACK+DECKER Easy-systeem voor aanpassing van wielhoogte. Met dit systeem worden de vier wielen tegelijkertijd aangepast. De maaier heeft zes hoogtestanden voor het blad (30 mm t/m 80 mm). Zie de schaalverdeling op de zijkant van de maaier. De wijzer geeft de hoogte-instelling voor het maaien van uw gras aan. Deze instelling kunt u als referentie gebruiken voor de volgende keer dat u uw gras op dezelfde hoogte wilt maaien. Laat de hendel (2) los om de grasmaaier uit te schakelen, wacht tot het blad stopt en verwijder de veiligheidssleutel (1). Om de maaihoogte te verhogen of verlagen plaatst u uw handpalm op de handsteun (21) en trekt u de hendel voor de hoogteaanpassing (13) naar achteren en opzij (van de maaier af). Plaats de hendel voor de hoogteaanpassing (13) in de gewenste positie en duw de hendel terug (naar de maaier toe). Opmerking: zorg ervoor dat de maaier stevig is vergrendeld in een van de zes posities. (Vertaling van de originele instructies) NEDERLANDS65 De accu verwijderen en plaatsen (afb. O) Voordat u de accu verwijdert: Plaats de maaier op een vlak oppervlak. Laat de handgreep (2) los om de maaier uit te schakelen, wacht tot het blad stopt en verwijder de veiligheidssleutel (1). De accu verwijderen: Trek de ontgrendeling van het accudeksel (15) in de richt- ing van de voorzijde van de maaier en til het batterijdeksel op (14). Til de accu (22) uit de maaier. De accu plaatsen Trek de ontgrendeling van het accudeksel (15) in de richt- ing van de voorzijde van de maaier en til het batterijdeksel op (14). Schuif de accu (22) in de maaier. (De accu past maar op een manier.) Gebruik van het apparaat Waarschuwing! Laat de machine in zijn eigen tempo werken. Overbelast de machine niet. De accu laden (afb. M) De accu moet vóór het eerste gebruik worden opgeladen en ook zodra deze niet meer voldoende vermogen levert voor taken die eerst gemakkelijk konden worden uitgevoerd. Tijdens het opladen kan de accu warm worden. Dit is normaal en duidt niet op een probleem. Waarschuwing! Laad de accu niet op bij omgevingstempera- turen onder 10° C of boven 40° C. Aanbevolen laadtemper- atuur: ongeveer 24 °C. Opmerking: De lader functioneert niet als de temperatuur van de accu lager is dan ongeveer 0° C of hoger dan 40°

Laat de accu in dat geval in de lader zitten. De lader wordt automatisch ingeschakeld wanneer de accu de juiste temperatuur heeft. Als u de accu (22) wilt opladen, schuift u de accu in de lader (23). De accu past maar op één manier in de lader. Forceer dit niet. Zorg ervoor dat de accu goed in de lader is geplaatst. Steek de stekker van de lader in een stopcontact. Het oplaadlampje (24) gaat langzaam groen knipperen. Als het lampje (24) continu groen brandt, is de accu volledig opgeladen. U kunt de accu gewoon in de lader laten zitten wanneer het oplaadlampje brandt. Het lampje gaat groen knipperen (opladen), omdat de accu door de lader af en toe wordt bijgeladen. Het oplaadlampje (24) blijft branden zo lang de accu zich op de lader bevindt en de lader is aangesloten op het stopcontact. Lege accu's moet u binnen een week opladen. Als u accu's leeg bewaart, wordt de levensduur van de accu's aanzienlijk verminderd. De accu in de lader laten zitten U kunt de accu gedurende onbeperkte tijd in de lader laten zitten terwijl het oplaadlampje brandt. De lader zorgt ervoor dat de accu altijd volledig opgeladen is. Problemen met de accu Als er wordt geconstateerd dat de accu bijna leeg is of be- schadigd is, gaat het oplaadlampje (24) snel rood knipperen. Ga in dat geval als volgt te werk: Plaats de accu (22) opnieuw. Als het oplaadlampje snel rood blijft knipperen, gebruikt u een andere accu om te controleren of de lader wel goed werkt. Als de andere accu goed wordt opgeladen, is de oorspronkelijke accu defect. Breng de accu naar een servicecentrum voor recycling. Als het lampje ook bij de andere accu snel knippert, moet u de lader laten testen bij een erkend servicecentrum. Opmerking: Het kan soms 30 minuten duren om na te gaan of de accu goed functioneert. Als de accu te warm of te koud is, knippert het lampje afwisselend snel en langzaam rood. Laadniveau-indicator (afb. N) De accu is uitgerust met een laadniveau-indicator. Deze kan worden gebruikt voor het weergeven van het huidige laad- niveau tijdens het gebruik en tijdens het opladen. Druk op de knop van de laadniveau-indicator (25).. Veiligheidssleutel (afb. P) Verwijder de veiligheidssleutel: Wanneer u het apparaat onbeheerd achterlaat. Voordat u een blokkade verwijdert. Voordat u het apparaat controleert, reinigt of eraan werkt. Nadat u een vreemd object hebt geraakt. Wanneer het apparaat abnormaal begint te trillen. In- en uitschakelen (afb. P en Q) Waarschuwing! Scherp bewegend blad. Probeer de werking van deze schakelaar plus de veiligheidssleutel nooit uit te schakelen. Dit kan resulteren in ernstige verwondingen. Inschakelen Plaats de veiligheidssleutel (1) volledig in de behuizing van de schakelaar. Druk op de ontgrendelingsknop (3) boven op de behuizing van de schakelaar. Trek de handgreep voor het in-/uitschakelen van het blad (2) in de richting van de handgreep (4). Uitschakelen Om de grasmaaier uit te schakelen, laat u de handgreep voor het in-/uitschakelen van het blad (2) los. Wanneer de handgreep voor in-/uitschakelen (2) naar zijn originele positie is teruggekeerd, activeert deze het automa- tische remsysteem. De motor wordt elektrisch geremd en het blad van de grasmaaier stopt binnen 3 seconden met draaien. (Vertaling van de originele instructies) NEDERLANDS66 Indicator grasopvangbak vol (afb. R) De grasmaaier is uitgerust met een voorziening waardoor u gemakkelijk kunt zien of de opvangbak vol is en moet worden geleegd. Als de grasmaaier is ingeschakeld en de grasopvangbak leeg is, staat de indicator in de open positie (26). Als de grasmaaier is ingeschakeld en de grasopvangbak vol is, is de indicator gesloten (27). Tips voor optimaal gebruik Gazons moeten voor het eerst worden gemaaid in de lente, wanneer het gras ongeveer 63 mm tot 76 mm hoog is. Als te vroeg in het seizoen wordt gemaaid, worden de wortelsystemen van het gras beperkt. Deze vernieuwen zichzelf elke lente. Nieuw gras moet worden gemaaid wanneer het ongeveer 63 mm hoog is. Snijd de grashalmen niet te kort af in één maaibeurt: maai nooit meer dan 1/3 van de halmhoogte af per maaibeurt. Te laag maaien geeft gevoelige grassprieten een ‘schok’. Dit resulteert in een ondiep wortelsysteem waardoor uw gazon moeilijker water uit de grond kan halen. Maai uw gazon wanneer het droog is, zodat u voorkomt dat nat gras klonten vormt. Als u de keus hebt, maai dan laat in de middag. Dit is de ideale tijd, niet alleen omdat het gras droog is maar ook omdat het gevoelige, pas gemaaide stuk gras niet aan sterk zonlicht wordt bloot- gesteld. Houd het maaiblad scherp zodat het gras mooi recht wordt afgesneden. Dit verbetert de prestaties van de maaier en komt het uiterlijk van uw gazon te goede. Een bot blad verbrijzelt en kneust de graspunten. Dit schaadt de gezonde groei van uw gazon en verhoogt de vatbaarheid voor grasziekten. Gekneusde graspunten krijgen een bru- inachtige kleur die uw gazon een ongezond uiterlijk geeft. Een bot mes kan ook jonge graszaailingen uittrekken. Probeer uw gazon op een constante maaihoogte te maaien. Hoewel u de maaihoogte af en toe moet variëren met de wisselende seizoenen, produceert een constante maaihoogte een gezonder, mooier gazon met over het algemeen minder onkruid. Maai vaker in de periodes waarin het gras snel groeit. Vaak maaien zorgt ervoor dat het onderste, minder aantrekkelijke deel van het gras niet te zien is. Als uw gazon te lang is geworden, bijvoorbeeld tijdens een vakantie, maai dan op een maaihoogte die een of twee posities hoger is dan normaal. Als u een paar dagen later nogmaals maait op de normale maaihoogte ligt uw gazon weer op schema. Met het BLACK+DECKER One Touch-systeem voor aanpassing van de wielhoogte is het veranderen van de maaihoogte eenvoudig, omdat alle vier de wielen in een keer worden aangepast. Tijdens de lente en de herfst, of na een onderbreking in het maaischema, is het gras langer en dikker. Probeer de wielen op een hogere maaihoogte in te stellen als de motor tijdens het maaien steeds vertraagt. Een te grote belasting van de motor kan resulteren in ongelijk maaien en snellere ontlading van de accu en kan ervoor zorgen dat de motor overbelast raakt, zodat deze stopt. Er zijn drie goede manieren om het uiterlijk van uw gazon te verbeteren: Varieer de maairichting regelmatig; maai horizontaal op hellingen; (dit is ook goed voor de veilig- heid) en vergeet niet om het maaipad bij elke passage te laten overlappen. Maaitips Opmerking inspecteer altijd het gebied waar de grasmaaier gebruikt moet worden en verwijder alle stenen, takken, draden, hondenkluiven en andere brokstukken die door het roterende blad kunnen worden weggeslingerd. Maai dwars over het vlak van een helling, nooit omhoog en omlaag. Ga zeer voorzichtig te werk als u op een helling van richting verandert. Maai uitzonderlijk steile hellingen niet. Zorg altijd voor een goede steun voor uw voeten. Laat de handgreep voor in-/uitschakelen (2) los als u over grindoppervlakken loopt. De stenen kunnen door het roterende blad worden weggeslingerd. Stel de grasmaaier op de hoogste maaihoogte in als u een ruwe ondergrond of hoog onkruid maait. Als u te veel gras tegelijk verwijdert, kan de motor overbelast raken. In dat geval stopt de grasmaaier. Zie het hoofdstuk Problemen oplossen. Als de grasopvangbak (9) wordt gebruikt tijdens periodes waarin het gras zeer snel groeit, kan het gras bij de uitwerpo- pening een verstopping veroorzaken. Laat de handgreep (2) los om de grasmaaier uit te schakelen en verwijder de veiligheidssleutel (1). Verwijder de grasopvangbak (9) en schud het gras naar de achterkant van de zak. Indien zich gras of rommel rond de uitwerpopening bevindt, verwijdert u dit. Plaats de grasopvangbak (9) terug. Als de grasmaaier abnormaal begint te trillen: Laat de handgreep (2) direct los zodat de grasmaaier wordt uitgeschakeld en verwijder de veiligheidssleutel (1) en de accu (22). Onderzoek de oorzaak van de trilling. Trillingen zijn een waarschuwing. Gebruik de grasmaaier niet tot er een servicecontrole is uitgevoerd. Zie het hoofdstuk Proble- men oplossen in de handleiding. Opmerking Laat altijd de hendel voor in-/uitschakelen los om de grasmaaier uit te schakelen en verwijder de veiligheidss- leutel als u de maaier onbeheerd achterlaat, ook als dit slechts voor korte tijd is. Met behulp van de volgende suggesties kan uw draadloze maaier de optimale looptijd behalen: Ga langzamer op plekken waar het gras zeer lang of dik is. Maai niet als het gras nat is. Maai uw gazon regelmatig, vooral tijdens periodes van sterke groei. Onderhoud Uw BLACK+DECKER-gereedschap/-apparaat (met netsnoer/ snoerloos) is ontworpen om gedurende langere tijd te functio- neren met een minimum aan onderhoud. U kunt het gereed- schap/apparaat naar volle tevredenheid blijven gebruiken als u voor correct onderhoud zorgt en het gereedschap/apparaat regelmatig schoonmaakt. Naast regelmatige reiniging vereist de lader geen onderhoud. Waarschuwing! Doe altijd het volgende voordat u onder- houds- of reinigingswerkzaamheden aan het gereedschap (met snoer/snoerloos) uitvoert. Schakel het gereedschap/apparaat uit en trek de stekker uit het stopcontact. (Vertaling van de originele instructies) NEDERLANDS67 Als het gereedschap/apparaat een afzonderlijke accu heeft, schakelt u het gereedschap/apparaat uit en haalt u de accu eruit. Als de accu is ingebouwd, laat u deze volledig ontladen. Schakel dan het apparaat uit. Neem de lader uit het stopcontact voordat u deze schoon- maakt. Naast regelmatige reiniging vereist de lader geen onderhoud. Reinig regelmatig de ventilatieopeningen van het gereed- schap/apparaat en de lader met een zachte borstel of droge doek. Reinig de behuizing van de motor regelmatig met een vochtige doek. Gebruik geen schuur- of oplosmiddel. Gebruik regelmatig een botte krabber om gras en vuil van onder de beschermkap te verwijderen. Het blad verwijderen en installeren (afb. S, T en U) Waarschuwing! Raak het blad niet aan voordat de veilig- heidssleutel is verwijderd en de bladen volledig tot stilstand zijn gekomen. Laat de handgreep (2) los om de maaier uit te schakelen, wacht tot het blad stopt en verwijder de veiligheidssleutel (1). Gebruik een stuk hout (ongeveer 50 mm x 100 mm x 600 mm lang) om te voorkomen dat het blad draait terwijl u de Draai de maaier op zijn zij. Waarschuwing! Draag handschoenen en geschikte oog- bescherming. Wees voorzichtig, de bladen hebben scherpe randen.

met een moersleutel van 13 mm (afb. S). Verwijder de sluitring (30), het blad (31), de vierkante bladgeleider (32) en de ventilator (33) (afb. T). Controleer de bladgeleider (37) en de ventilator (33) op schade en vervang ze indien nodig. Zorg ervoor dat bij het terugplaatsen van het blad de graszijde van het blad (aangegeven door pijlen aan beide uiteinden) naar de grond wijst wanneer de maaier weer in zijn normale rechte positie staat. Installeer de ventilator (33). Zorg ervoor dat de ventilatorb- laden (34) in de richting van de maaier wijzen. Installeer de bladgeleider (32). Zorg ervoor dat de D-vormige uitsteeksels (35) naar buiten wijzen, dus van maaier af. Zorg ervoor dat de platte vlakken op de ventilator (33) en de bladgeleider (32) zijn uitgelijnd met de platte vlakken van de schacht. Bevestig het blad (31) op de bladgeleider (32). De pijlen moeten naar buiten wijzen. Plaats het stuk hout (28) om te voorkomen dat het blad (31) draait (afb. R).

aan met een 13-mm sleutel. Bladen slijpen (afb. V) Houd voor de beste prestaties het blad scherp. Een bot blad snijdt het gras niet goed af en mulcht niet goed. Waarschuwing! Zorg er altijd voor dat de veiligheidssleutel is verwijderd. Waarschuwing! Draag geschikte oogbescherming als u een blad verwijdert, slijpt en installeert. Onder normale omstandigheden is tweemaal slijpen tijdens een maaiseizoen meestal voldoende. Zand zorgt ervoor dat het blad snel bot wordt. Als uw gazon zanderige aarde heeft, kan het nodig zijn om het blad vaker te slijpen. Vervang gebogen of beschadigde bladen direct. Bij het slijpen van het mes: Zorg ervoor dat het blad in balans blijft. Slijp het mes in de originele snijhoek. Slijp de snijkanten aan beide zijden van het blad en verwijder gelijke hoeveelheden materiaal van beide zijden. Een blad slijpen in een bankschroef (afb. V) Laat de handgreep (2) los om de grasmaaier uit te zetten en wacht tot het blad volledig is gestopt. Verwijder de veiligheidssleutel (1) en de accu (22) en draai de grasmaaier op zijn zij. Verwijder het blad (31) van de maaier; zie de instructies voor het verwijderen en installeren van bladen. Waarschuwing! Draag geschikte oogbescherming en hand- schoenen en let op de scherpe randen van het blad. Plaats het blad (31) in een bankschroef.

etande vijl of een slijpsteen. Behoud de originele snijkant. Controleer de balans van het blad; zie de instructies voor bladbalans. Installeer het blad (31) op de maaier en zet het stevig vast; zie de instructies voor het verwijderen en installeren van bladen. Bladbalans (afb. W) Controleer de balans van het blad door het middengat in het blad op een spijker of de ronde steel van een schroev- endraaier te plaatsen die horizontaal in een bankschroef is geklemd. Als een van de zijden van het blad naar beneden draait slijpt u dat uiteinde van het blad tot het blad in balans is. Smering Smeren is niet nodig. Olie de wielen niet. Ze hebben plastic lageroppervlakken waar geen smering voor nodig is. Reinigen Laat de handgreep (2) los om de grasmaaier uit te zetten en wacht tot het blad volledig is gestopt. Verwijder de veiligheidssleutel (1). Gebruik alleen milde zeep en een vochtige doek om de maaier te reinigen. Gebruik een bot stuk gereedschap om grasresten te ver- wijderen die zich aan de onderzijde van de maaier hebben verzameld. Controleer na meerdere malen gebruiken of alle bloot- stelde bevestigingen nog vast zitten. (Vertaling van de originele instructies) NEDERLANDS68 Roest voorkomen Meststoffen en andere tuinchemicaliën bevatten stoffen die de roestvorming van metalen sterk versnellen. Als u gebieden maait waar meststoffen of andere chemicaliën zijn gebruikt, moet de maaier daarna onmiddellijk als volgt worden gereinigd: Laat de handgreep (2) los om de grasmaaier uit te zetten en wacht tot het blad volledig is gestopt. Verwijder de veiligheidssleutel (1). Neem alle blootgestelde onderdelen af met een vochtige doek. Transport en opslag Waarschuwing! Het roterende blad kan ernstige verwond- ingen veroorzaken. Laat de hendel voor in-/uitschakelen los om de maaier uit te zetten en verwijder de veiligheidssleutel voordat u de maaier optilt, transporteert of opslaat. Op een droge plaats opslaan. Opmerking: De maaier is minder zwaar om op te tillen als eerst de accu wordt verwijderd. Til de maaier nooit op aan de klink. Opbergen In warme klimaten wordt aanbevolen de accu altijd aan de lader te houden om optimale prestaties te garanderen. De accu kan worden opgeslagen met ontkoppelde lader als aan de volgende voorwaarden wordt voldaan. De accu is voorafgaand aan de opslag volledig opgeladen. De gemiddelde temperatuur van de opslaglocatie is lager dan 10°C (50°F). Problemen oplossen Als de machine niet goed lijkt te werken, volgt u de onder- staande instructies op. Neem contact op met het dichtstbijzi- jnde BLACK+DECKER-servicecentrum als u het probleem niet kunt verhelpen. Waarschuwing! Laat voordat u verder gaat, de handgreep voor in-/uitschakelen los, wacht tot het blad stopt en verwijder de veiligheidssleutel. Probleem Mogelijke oplossing Machine werkt niet naar behoren Controleer of de veiligheidssleutel is geïnstalleerd en volledig in de behuizing is geplaatst en of de vergrendelknop volledig is ingedrukt voordat u de handgreep voor in-/uitschakelen naar boven trekt. Laat de handgreep voor in-/uitschakelen los om de maaier uit te zetten. Verwijder de veiligheidssleutel en de accu, keer de maaier om en controleer of het blad vrij kan draaien. Controleer of de ruimte voor de accu vrij is van vuil en de accu correct is geïnstalleerd. Is de accu volledig opgeladen? Druk op de knop van de laadniveau-indicator. Laad de accu indien nodig op. Probleem Mogelijke oplossing De motor stopt tijdens het maaien. Laat de handgreep voor in-/uitschakelen los om de maaier uit te zetten. Verwijder de veiligheidssleutel en de accu, keer de maaier om en controleer of het blad vrij kan draaien. Verhoog de maaihoogte van de wielen naar de hoogste positie en start de maaier. Controleer of de ruimte voor de accu vrij is van vuil en de accu correct is geïnstalleerd. Is de accu volledig opgeladen? Druk op de knop van de laadniveau-indicator. Laad de accu indien nodig op. Voorkom overbelasting van de maaier. Ga langzamer maaien of verhoog de maaihoogte. Machine maait onregelmatig of motor werkt overmatig Is de accu volledig opgeladen? Druk op de knop van de laadniveau-indicator. Laad de accu indien nodig op. Laat de handgreep voor in-/uitschakelen los om de maaier uit te zetten. Verwijder de veiligheidssleutel en de accu. Keer de maaier om en controleer: Het blad op scherpte – houd het blad scherp. Het dek en de uitwerpgoot op blokkades. De aanpassing van de wielhoogte kan te laag zijn ingesteld voor de staat van het gras. Verhoog de maaihoogte. De maaier is moeilijk te duwen. Verhoog de maaihoogte om de wrijving tussen het dek en het gras te verminderen. Controleer of de wielen allemaal vrij kunnen draaien. De maaier is abnormaal luidruchtig en trilt. Laat de handgreep voor in-/uitschakelen los om de maaier uit te zetten. Verwijder de veiligheidssleutel en de accu. Draai de maaier op zijn kant en controleer het blad om er zeker van te zijn dat het niet gebogen of beschadigd is. Als het blad beschadigd is, vervangt u het door een vervangend blad van BLACK+DECKER. Als de onderzijde van he dek beschadigd is, brengt u de maaier terug naar een geautoriseerd servicecentrum van BLACK+DECKER. Als er geen zichtbare schade aan het blad is en de maaier blijft trillen: Laat de handgreep voor in-/ uitschakelen los om de maaier uit te zetten, verwijder de veiligheidssleutel en de accu en verwijder het blad. Draai het blad 180 graden en bevestig het weer. Als de motor nog steeds trilt, brengt u de maaier terug naar een geautoriseerd servicecentrum van BLACK+DECKER. (Vertaling van de originele instructies) NEDERLANDS69 Probleem Mogelijke oplossing De maaier zuigt het maaisel niet op. De zuiginvoer is verstopt. Laat de handgreep voor in-/uitschakelen los om de maaier uit te zetten. Verwijder de veiligheidssleutel en de accu. Verwijder het maaisel uit de zuiginvoer. Het gras wordt te kort gemaaid. Verhoog de maaihoogte van de wielen om de lengte van het maaisel te reduceren. De zak is vol. Leeg de zak vaker. Het milieu beschermen

Aparte inzameling. Dit product mag niet met nor- maal huishoudelijk afval worden weggegooid. Mocht u op een dag constateren dat het BLACK+DECKER- product aan vervanging toe is of dat u het apparaat niet meer nodig hebt, gooi het product dan niet bij het restafval. Het product valt onder de categorie voor elektrische apparaten.

Gescheiden inzameling van gebruikte producten en verpakkingsmaterialen maakt het mogelijk materialen te recycleren en opnieuw te gebruiken. Hergebruik van gerecycleerde materialen zorgt voor minder milieuvervuiling en dringt de vraag naar grondstoffen terug. Plaatselijke verordeningen kunnen voorzien in gescheiden inzameling van huishoudelijke elektrische producten via gemeentelijke stortplaatsen of via de leverancier bij wie u een nieuw product aanschaft. BLACK+DECKER biedt de mogelijkheid tot het recyclen van afgedankte BLACK+DECKER-producten. Om gebruik te maken van deze service, dient u het product naar een van onze serv- icecentra te sturen, die de inzameling voor ons verzorgen. U kunt het adres van het dichtstbijzijnde BLACK+DECKER-serv- icecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van BLACK+DECKER- servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende internetadres: www.2helpU.com Batterijen

Gooi afgedankte batterijen op verantwoorde wijze weg: Ontlaad de batterij volledig en verwijder deze vervolgens uit het gereedschap. NiCd-, NiMH- en lithium-ionbatterijen kunnen worden gerecycled. Plaats de accu(’s) in een geschikte verpak- king om te voorkomen dat de polen worden kortgesloten. Breng deze naar een servicecentrum of een inzamelloca- tie in uw woonplaats. Voorkom dat de polen van de batterij worden kortgesloten. Gooi de accu's nooit in het vuur. Dit kan letsel of een explosie tot gevolg hebben. Technische gegevens CLM3825 H 1 Ingangsspanning

Onbelaste snelheid min

Laadstroom mA 1300 Oplaadtijd ca. uur 1.5-2.0 Waarde gewogen trilling hand/arm: = < 2.5 m/s

, onzekerheid (K) = 1.5 m/s

(geluidsdruk) 80 dB(A) onzekerheid (K) = 3 dB(A) Gemaaid oppervlak: Deze maaier kan maximaal 300 m

maaien op één 2-Ah accu. Dit oppervlak (300 m

) kan worden gemaaid op één, voll- edig opgeladen 2-Ah accu in droge omstandigheden met de hendel voor de maaihoogte in positie 6 na omstandigh- eden met gematigde groei. In vochtige omstandigheden, bij een lage hoogte-instelling en na sterk groeibevorderende omstandigheden is het gemaaide oppervlak mogelijk minder dan 300 m

(Vertaling van de originele instructies) NEDERLANDS70 EG-conformiteitsverklaring MACHINERICHTLIJN

Black & Decker verklaart dat deze producten, die zijn beschre- ven bij 'Technische gegevens', voldoen aan: 2006/42/EG, EN 60335-1:2012 +A11:2014 2000/14/EG, gazonmaaier, L < 50cm, Annex VI, TÜV SÜD Product Service GmbH, Ridlstraße 65, 80339 München, Germany Aangemelde instantie ID Nr.: 0123 Niveau van akoestisch vermogen volgens 2000/14/EG (Artikel 12, bijlage III, L ≤ 50 cm):

(gemeten geluidsvermogen) 92 dB(A) onzekerheid (K) 3 dB(A)

(gegarandeerd geluidsvermogen) 96 dB(A) Garantie Black & Decker heeft vertrouwen in haar producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie. Mocht uw Black & Decker product binnen 24 maanden na de datum van aankoop defect raken ten gevolge van materi- aal- of constructiefouten, dan garanderen wij de kosteloze vervanging van defecte onderdelen, de reparatie van het product of de vervanging van het product, tenzij: Het product is gebruikt voor handelsdoeleinden, profes- sionele toepassingen of verhuurdoeleinden. Het product onoordeelkundig is gebruikt. Het product is beschadigd door invloeden van buitenaf of door een ongeval. Reparaties zijn uitgevoerd door anderen dan onze serv- icecentra of Black & Decker-personeel. Om een beroep te doen op de garantie, dient u een aankoopbewijs te overhandigen aan de verkoper of een van onze servicecentra. U kunt het adres van het dichtstbijzijnde Black & Decker-servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van Black & Decker-servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende internetadres: www.2helpU.com Meld u aan op onze website www.blackanddecker.nl om te worden geïnformeerd over nieuwe producten en speciale aan- biedingen. Verdere informatie over het merk BLACK+DECKER en onze producten vindt u op www.blackanddecker.nl. (Vertaling van de originele instructies) NEDERLANDS Deze producten voldoen tevens aan richtlijn 2004/108/EG (tot 19/04/2016) 2014/30/EU (vanaf 20/04/2016) en 2011/65/EU. Neem voor meer informatie contact op met Black & Decker op het volgende adres of raadpleeg de achterzijde van de handleiding. Ondergetekende is verantwoordelijk voor de compilatie van het technische bestand en geeft deze verklaring namens Black & Decker af. R. Laverick Engineering Manager Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Verenigd Koninkrijk 28/09/2015 EN 60335-2-77:2010 CLM3825 - maaier
