Producttype	Haakse slijper
Merk	Skil
Model	9131 GA
Hoofdgebruik	Slijpen, doorslijpen en ontbramen van metaal en steen
Doelgroep	Niet professioneel (klussen)
Voeding	Netvoeding (stroomkabel)
Netspanning	230 V (controleer het etiket)
Elektrische beveiliging	Dubbele isolatie (geen aarding nodig)
Schakelaar	Veiligheidsaan/uit (herstartbeveiliging)
Hulphendel	Ja, verwijderbaar en verstelbaar (rechts, links, boven)
Handbeschermer	Ja, verstelbaar
Beschermkap	Ja, voor slijpen en doorslijpen (optioneel voor doorslijpen)
Asblokkeringknop	Ja, voor het wisselen van accessoires
Diameter van de schijfopname	22 mm
Maximale schijfdikte	6 mm
Compatibele accessoires	Slijpschijven, doorslijpschijven (originele SKIL aanbevolen)
Geluidsdrukniveau	87 dB(A)
Geluidsvermogensniveau	98 dB(A)
Trillingen (oppervlakteslijpen)	7,7 m/s² (K=1,5 m/s²)
Onderhoud	Maak de ventilatiesleuven regelmatig schoon; laat reparaties uitvoeren door een erkende SKIL-service
Garantie	Volgens SKIL-voorwaarden (dekt geen overbelasting of verkeerd gebruik)
Veiligheidssymbolen	Lees de handleiding; draag een veiligheidsbril en gehoorbescherming; dubbele isolatie; niet bij het huisvuil gooien

Veelgestelde vragen - 9131 GA SKIL

Welke soorten werkzaamheden kan ik uitvoeren met de SKIL 9131 GA haakse slijper?

Deze slijper is ontworpen voor het slijpen, doorslijpen en ontbramen van metaal- en steenwerkstukken, zonder gebruik van water. Hij is niet bedoeld voor professioneel gebruik.

Welke diameter en dikte van de schijf kan ik gebruiken?

De schijven moeten een opnamediameter van 22 mm en een maximale dikte van 6 mm hebben. Gebruik alleen schijven die door SKIL worden aanbevolen of voldoen aan de specificaties.

Hoe vervang ik een slijp- of doorslijpschijf?

Koppel eerst het gereedschap los. Maak de as en onderdelen schoon. Druk op de asblokkeringknop (D) om de as te blokkeren, draai dan de spanmoer (B) los met de sleutel (C). Vervang de schijf, draai de moer weer stevig vast. Laat de blokkering los.

Is het verplicht om de hulphendel en handbeschermer te gebruiken?

Ja, altijd de hulphendel (F) en handbeschermer (G) gebruiken. Gebruik het gereedschap nooit zonder deze veiligheidselementen. De hulphendel kan rechts, links of bovenop worden geschroefd, afhankelijk van het werk.

Wat is de procedure voor starten en stoppen?

Om te starten drukt u de veiligheidsschakelaar (H) naar voren. Het gereedschap geeft een schok bij het inschakelen. Wacht tot het accessoire de maximale snelheid heeft bereikt voordat u het werkstuk raakt. Om te stoppen laat u de schakelaar los; het accessoire draait nog even door. Til het gereedschap van het werkstuk vóór het stoppen.

Hoe voorkom ik terugslag (kickback)?

Houd het gereedschap stevig met beide handen vast, gebruik de hulphendel, klem de schijf niet vast, vermijd scherpe hoeken, forceer de snede niet en breng de schijf pas weer in de snede als deze volledige snelheid heeft bereikt. Terugslag treedt op wanneer de schijf plotseling vastloopt.

Welke beschermingsmiddelen moet ik dragen?

Draag een veiligheidsbril, gehoorbescherming, een stofmasker, handschoenen en een geschikte schort. Vonken en splinters kunnen ernstig letsel veroorzaken.

Kan ik een doorslijpschijf gebruiken voor slijpen?

Nee, gebruik nooit een doorslijpschijf voor zijdelings slijpen. Doorslijpschijven zijn ontworpen om met de rand te werken, en zijdelingse kracht kan ze breken.

Hoe onderhoud ik de SKIL 9131 GA haakse slijper?

Houd het gereedschap en de kabel schoon, vooral de ventilatiesleuven (J). Maak ze regelmatig schoon zonder scherpe voorwerpen in te brengen. Koppel altijd los vóór het schoonmaken. Laat reparaties uitvoeren door een erkende SKIL-service.

Wat te doen als het gereedschap abnormaal trilt?

Stop onmiddellijk het gereedschap en trek de stekker uit. Controleer of de schijf correct is gemonteerd en niet beschadigd is. Als de trilling aanhoudt, test het gereedschap dan 60 seconden onbelast. Als het probleem aanhoudt, neem dan contact op met de SKIL-klantenservice.

GEBRUIKSAANWIJZING 9131 GA SKIL

• Deze machine is bestemd voor het (door)slijpen en afbramen van metaal ensteen zonder gebruik van water
• Deze machine is Niet bedoeld voor professioneel gebruik
• Doorslijkwerkzaamheden met doorslijpschijven is uitsluitend toegestaan wanner een doorslijp-beschemkap (optioneel verkrijgbaar als SKIL-accessoire 2610S00253 (9130) / 2610S00275 (9131/9132)) worden gebrukt
  Lees en bewaar deze gebruiksaanwijzing ③

G Beschemkap
H Aan/uit veiligheidsschakelaar
J Ventilate-openingen

VEILIGHEID

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOORELEKTRISCHE GEREEDSCHAPPEN

veiligheidswaarschuwingen, instructies, afbeeldingen en specificaties die met dit elektrische gereedschap zichmeegeleverd. Het Niet volgen van alle hieronder genoemde instructies kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip "elektrisch gereedschap" heegt betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking hunnen brengen.
c) Houd kinderen en andere personenijdens het gebruik van het elektrische gereedschap uit de buurt. Wanner u worden afgeleid,kest u de controle over het gereedschap verliezen.

a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacte beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wonneer uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel Niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

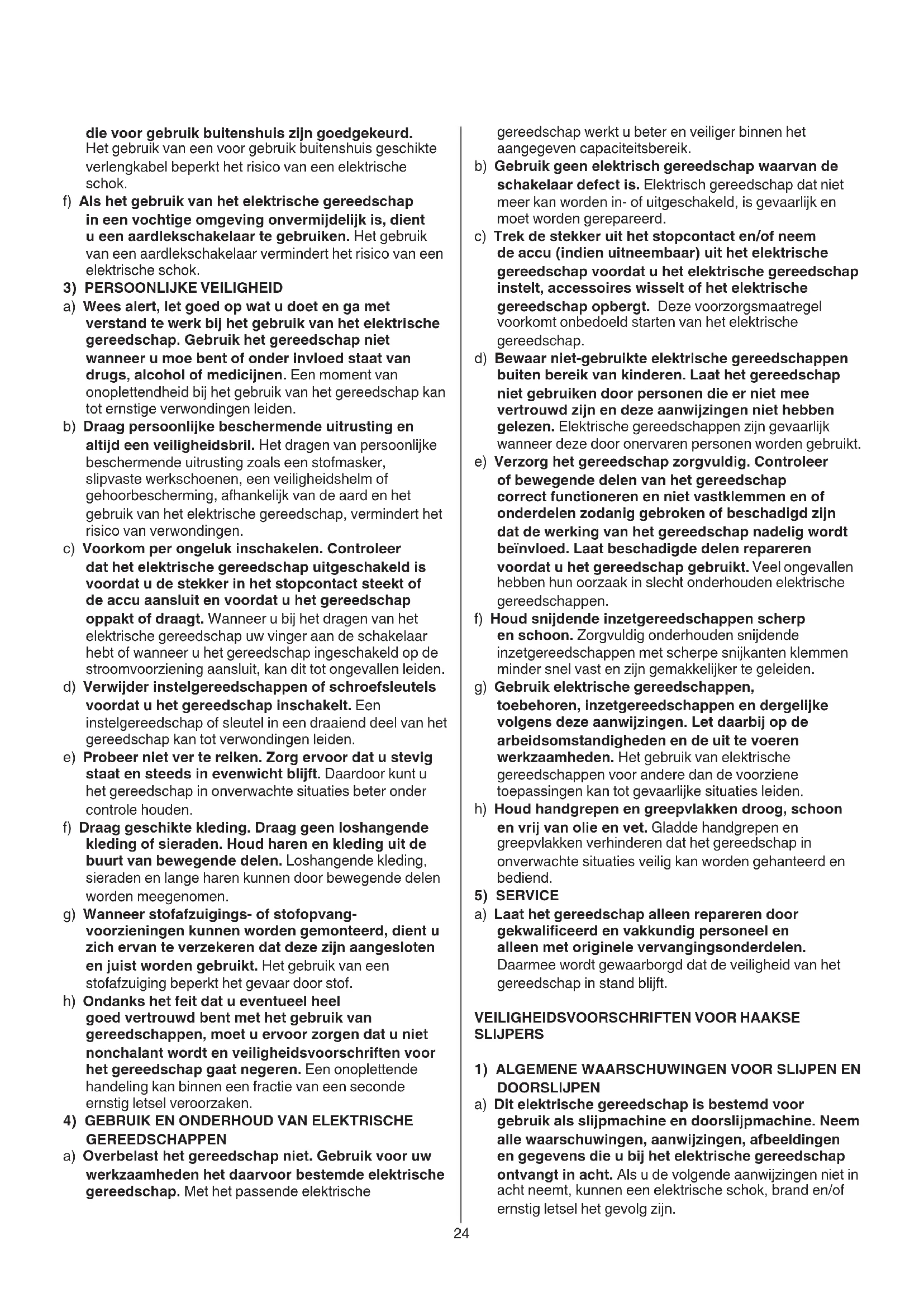

e) Wanneer u buitenshuis met elektrisch gereedschap werk, dient u alleen verlengkabels te gebruiken

die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschiktte verlangkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
3) PERSOONLIJKVEVELIGHEID
a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap Niet wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschermende uitrusting en.altijd een veiligheidsbril. Het dragen van persoonlijke beschemende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld isvoordat u de stekker in het stopcontact steekt ofde accu aansluit en voordat u het gereedschapoppakt of draagt. Wanner u bij het dragen van hetelektrische gereedschap uw vinger aan de schakelaarhebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot oncevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e) Probeer Niet ver te reiken. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kutu het gereedschap in onverwachte situatuies beter onder controle houden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden en large haren können door bewegende delen worden meegenomen.
g) Wanneer stofafzugings- of stofopvang-voorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het gevaar door stof.
h) Ondanks het feit dat u eventuele heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u Niet nonchalant worden en verilgheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handledan binnen een fractie van een seconde ernstig letselveroorzaken.
4) GEBRUK EN ONDERHOUD VAN ELEKTRISCHE GEREEDSCHAPPEN
a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoor bestemde elektrische gereedschap. Met het passende elektrische

gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet更是 kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar nicht-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap nicht gebruiken door personen die er net mee vertrouwd zich en deze aanwijzingen nicht hebben gelezen. Elektrische gereedschappen zich gaavrijk wanner deze door onervaren personen worden gebruikt.
e) Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zichn dat de werking van het gereedschap nadelig worden beinvloed. Laat beschadigde delen repareren voordat u het gereedschap gezruikt. Veel ongevallen hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zich gemakkelijker te geleiden.
g) Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.
h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachtete situatuies veilig kan worden gehanteerd en bediend.
5) SERVICE
a) Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

VEILIGHEIDSVOORSCHRIFTEN VOOR HAAKSE SLIPERS

1) ALGEMENE WAARSCHUWINGEN VOOR SLIJPEN EN DOORSLIJPN
a) Dit elektrische gereedschap is bestemd voor gebruik als slijpmachine en doorslijpmachine. Neem alle waarschuwingen, aanwijzingen, afbeeldingen en gegevens die u bij het elektrische gereedschap ontvangt in acht. Als u de volgende aanwijzingen nicht in acht neemt,+kennen een elektrische schok,brand en/of ernstig letsel het gevolg+zijn.

b) Dit elektrische gereedschap要去 nicht worden gebruikt voor schuren, draadborstelen of polijsten. Gebruik van het elektrische gereedschap voor toepassenen waar voor het Niet is ontworpen, kan gevaarlijk zijn en tot letsel leiden.
c) Gebruik uitsluitend toebehoren dat door de fabrikant special voor dit elektrische gereedschap is voorzien en geadviseerd. Het feit dat u het toebehoren aan het elektrische gereedschap(Int bevestigen, waarborgt nog geen veilig gebruik.
d) Het toegestane toerental van het accessoire要去 minstens zo hoog+zijn als het maximale toerental dat op het elektrische gereedschap is aangegeven. Toebehoren dat sneller draait dan is toegestaan, kan van het gereedschap af vliegen.
e) De buitendiameter en de dikte van het inzetgereedschap要去en overeenkomen met de maatgeevens van het elektrische gereedschap. Inzetgereedschappen met onjuiste afmetingen kunnen nicht voldoende afgeschermd of gecontroleerd worden.
f) Inzetgereedschappen met schroefdraadinzetstuk要去en nauwkeurig op de schroefdraad van deuitgaande as passen. De gatdiameter van met een flens gemonteerde inzetgereedschappen要去en bij de opnamediameter van de flens. Inzetgereedschappen die nicht nauwkeurig op het elektrische gereedschap bevestigd worden, draaien ongelijkmatig, trillen sterk en{kunnen tot verlies van de controle leiden.
g) Gebruik geen beschadigde inzetgereedschappen. Controller voor het gebruik algijd inzetgereedschappen zoals slijpschijven op afsplinteringen en scheuren, steunschijven op scheuren of sterke slijtage en draadborstels op losse of gebroken draden. Als het elektrische gereedschap of het inzetgereedschap valt, dient u te controlleren of het beschadigd is, of gebruik een onbeschadigd inzetgereedschap. Als u het inzetgereedschap hebts gecontroleerd en ingezet, LAST u het elektrische gereedschap een minuut lang met het maximale toerental lopen. Daar bij dient u en dienen andere personen uit de buurt van het ronddraaiende inzetgereedschap te blijven. Beschadigde inzetgereedschappen breken meestal gedurende deze testtijd.
h) Draag persoonlijke beschemmende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbescherming, werkhandsschoenen of een special schort datkleine slijp- en metaaldeeltjes tegenhoudt. Uw ogen要去en worden beschermd gegen wegliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of adembeschemingsmasker要去 het bij de toepassing ontstane stof filteren. Als u lang worden blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.
i) Let erop dat andere personen zich op een veilige afstand bevinden van deplaats waar u werkt. Ledereen die de werkomgeving betreedt, moet persoonlijke beschemende uitrusting dragen. Brokstukken van het werkstuk of gebroken inzetgereedschappen können wegliegen en

verwondingen veroorzaken, ook buiten de directe werkomgeving.

j) Houd het elektrische gereedschap alleen vast aan de geisoleerde greepvlakken als u werkzaamhedenuitvoert waar bij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok leiden.

k) Houd de stroomkabel uit de buurt van draaiende inzetgereedschappen. Als u de controle over het elektrische gereedschap verliest, kan de stroomkabel worden doorgesneden of meegenomen en uw hand of arm kan in het ronddraaiende inzetgereedschap terechtkommen.

I) Leg het elektrische gereedschap nooit neer voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met het oppervlak, waardoor u de controle over het elektrische gereedschap kunt verliezen.

m) Laat het elektrische gereedschap Niet lopen terwijl u het draagt. Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren.

n) Reinig regelmatig de ventilatieopengen van het elektrische gereedschap. De motorventilator trekt stof in de behuizing en een sterke ophoping van metaalstof kan elektrische gezaren veroorzaken.

o) Gebruik het elektrische gereedschap nicht in de buurt van brandbare materialen. Vonken könnenDEXE materialen ontsteken.

p) Gebruik geen inzetgereedschappen waarvoor vloeibare koelmiddelen vereist zich. Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden.

2) TERUGSLAG EN BIJBEHORENDE WAARSCHUWINGEN

• Terugslag is de plotselinge reactie als gevolg van een vasthakend of geblokkeerd draaiend inzetgereedschap, zoals een slijpschijf, steunschijf, draadborstel, enz. Vasthaken of blokkeren leidt tot abrupte stilstand van het ronddraaiende inzetgereedschap. Daardoor worden een ongecontroleerd elektrisch gereedschap gegen de draairichting van het inzetgereedschap versneld op deplaats van de blokkering.
• Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk invalidt, zich vastgrijpen. Daardoor kan de slijpschijf uitbreken of een terugslag veroorzaken. De slijpschijf beweegt zich verrolgensaar de bediener toe of van de bediener weg, afhankelijk van de draairichting van de schijf op deplaats van de blokkering. Hierbij hunnen slijpschijven ook breken.
• Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruiksomstandigheden van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreiben.
  a) Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik alteid de extra handgreep, indien aanwezig, om de grootst möglichke controle te hebben over terugslagkrachten of reactiemomenten bij het

op toeren komen. De bediener kan door geschikte voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen.

b) Breng uw hand nooit in de buurt van draaiende inzetgereedschappen. Het inzetgereedschap kan bij deterugslag over uw hand bewegen.
c) Mijd met uw lichaam het gebied waarheen het elektrische gereedschap bij een terugslag worden bewogen. De terugslag drijft het elektrische gereedschap in de richting die tegengesteld is aan de beweging van de slijpschijf op deplaats van de blokkering.
d) Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschappen van het werkstuk terugspringen en vastklemmen. Het ronddraaiende inzetgereedschap neigt er bij hoeken, scherpe randen of wanner het terugspringt toe om zich vast te klemmen. Dit veroorzaakt een controverlies of terugslag.
e) Gebruik geen kettingblad of getand zaagblad. Zulke inzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.
3) VEILIGHEIDSWAARSCHUWINGEN SPECIFIEK VOORS LSIJP- EN DOORSLIJPWERKZAAMHEDEN
a) Gebruik uitsluitend het voor het elektrische gereedschap toegestane slijptoebehoren en de voor dit slijptoebehoren voorziene beschemkap. Slijptoebehoren dat Niet voor het elektrische gereedschap is voorzien, kan nicht voldoende worden afgeschermd en is Niet veilig.
b) Slijpschijven met een cup要去en zodanig gemonteerd worden dat hun slijpoppervlak nicht boven de rand van de beschemmkap uit steekt. Een onjuist gemonteerde slijpschijf die over de rand van de slijpschijf uitsteekt, kan onvoldoende afgeschermd worden.
c) De beschemkap要去 stevig op het elektrisch gereedschap gemonteerd worden en zodanig gespositioneerd zich, dat maximale verilgheit bereikt worden. Dat wil zeggen, dat zo weinig möglichslijpschijfrichting de bediener wijst. De beschemkap要去 bediener beschemen gegen aufgeb broken slijpschijfstukjes, toevallig contact met het slijptoebehoren en vonden, die de kleding in brand zouden können zieten.
d) Slijptoebehoren mag alleen worden gebruikt voor de geadviseerde toepassingsmogelijkheden. Bijvoorbeeld: slijp nooit met het zichvlak van een doorslijpschijf. Doorslijpschijven zijn bestemd voor materiaalafname met de rand van de schijf. Een zichwaartse krachtinwerking op dit slijptoebehoren kan het toebehoren breken.
e) Gebruik alkijd onbeschadigde spanflenzen in de juiste maat en vorm voor de door u gekozen slijpschijf. Geschikte flenzen steunen de slijpschijf en verminderen zo het gevaar van een slijpschijfbreuk. Flenzen voor doorslijpschijven konnen verschillen van de flenzen voor andere slijpschijven.
f) Gebruik geen versleten slijpschijven van grotere elektrische gereedschappen. Slijpschijven voor grotere elektrische gereedschappen zichniet geconstruerd voor de hogere toerentallen van Kleinere elektrische gereedschappen en+kunnen breken.

4) EXTRA VEILIGHEIDSWAARSCHUWINGEN SPECIFIEK VOOR DOORSLIJPWERKZAAMHEDEN
a) Voorkom blokkeren van de doorslijpschijf en te hoge aandrukkracht. Slijp Niet overmatig diep. Een overbelasting van de doorslijpschijf vergroot de slijtage en de gevoeligheid voor kantelen of blokkeren en daardoor de mogelijkheid van een terugslag of breuk van het slijptoebehoren.
b) Mijd de omgeving voor en acheter de ronddraiende doorslijpschijf. Als u de doorslijpschijf in het werkstuk van u weg beweegt, kan in het geval van een terugslag het elektrische gereedschap met de draaiende schijfrechtstreeks maar u toe worden geslingerd.
c) Als de doorslijpschijf vastklemt of als u de werkzaamheden onderbreekt, schakelt u het elektrische gereedschap uit en houdt u het rustig tot de schijf tot stilstand is gekomen. Probeer nooit om de nog draaiende doorslijpschijf uit de groef te trekken. Anders kan een terugslag het gevolg zich. Stel de oorzaak van het vastklemmen vast en maak deze ongedaan.
d) Schakel het elektrische gereedschap Niet opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volledige toerental bereiken voordat u het doorslijpen voorzichtig voortzet. Anders kan de schijf vasthaken,uit het werkstuk springen of een terugslag veroorzaken.
e) Ondersteun platen of grote werkstukken om het risico van een terugslag door een ingeklemde doorslijpschijf te verminderen. Grote werkstukken konnen onder hun eigengewicht doorbuigen. Het werkstuk moet aan beiden zichden worden ondersteund, vlak bij de lijpgroef en aan de rand.
f) Wees bijzonder voorzichtig bij invalidend freeze in bestaande muren of andereplaatsen zonder voldoende zich. De invalidende doorslijpschijf kan bij het dooreljpen van gas- of waterleidingen, elektrische ledingen of andere objcten een terugslag veroorzaken.

EXTRA VEILIGHEIDSVOORSCHRIFTEN

ALGEMEEN

• Deze machine is nicht geschickt voor (door)slijpen met water
• Gebruik alleen de bij deze machine geleverde flenzen/ spanmoeren
• Deze machine mag nicht worden gebruikt door Personen ander de 16aar
• Trek.altijd de stekker uit het stopcontact voordatu een instelling verandert of een accessoire verwisselt

ACCESSIONS

• SKIL kan alleen een correcte werkung van de machine garanderen, indien originele accessoires worden gebruikt.
• Gebruik uitsluitend afbraam-/ (door)slijpschijven met een maximale dikte van 6 mm en een asdiameter van 22 mm
• Neem voor het monteren/gebruiken van Niet-SKIL accessoires de instructies van de betreffende fabrikant inRCT

• Gebruik nooit verklein- of aansluitstukken om afbraam-/ (door)slijpschijven met een groot asgat passend te make

• Gebruik nooit accessoires met een "blind" gat, waarvan de schroefdraadkleiner is dan M14 x 21 mm

• Ga voorzichtig met afbraam-/ (door)slijpschijven om en berg deze zorgvuldig op; dit ter voorkoming van splinters en scheuren

GEBRUIK BUITENSHUIS

• Sluit uw machine aan via een aardlekschakelaar (Fl) met maximaal 30mA uitschakelstroom

VOOR GEBRUIK

• Laat u zich voör het eerste gebruik van de machine ook practisch over de bediening uitleg gezven
• Controller altijd of het voltage, dat vermeld staat op het typeplaatje van de machine, overeenkomt met de netspanning
• Monteer altijd zichhandgreep F ② en beschermkap F ②; gebruik de machine nooit zonder deze bestanddelen
• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie-of waterleidingbedrijf (contact met elektrische ledingen kan tot brand of een elektrische schok leiden; beschadiging van een gasleiding kan tot een explosie leiden; breuk van een waterleiding veroorzaakt materiele schade en kan tot een elektrische schok leiden)
• Bewerk geen asbesthoudend materiaal (asbest geldt als kankerverwekkend)
• Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kuren schadelijk zijn (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of omstanders veroorzaken); draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten
• Bepaalde soorten stof zich en geclassificeerd als kankerverwekkend (zoals stof van eiken en beuken), met name in combinatie met toevoegingsmiddelen voor houtverzorging; draag een stofmasker en werk met een stofopvang-voorzieening als die kan worden aangesloten
• Neem voor de door u te bewerken materialen de nationale voorschriften aangaande stofopvang in ache
• Wees voorzichtig met het frezen van sleuven, met name in dragende muren (voor sleuven in dragende muren gelden in Nederland specifieke voorschriften; deze voorschriften要去en beslist in acht genomen worden)
• Zet het werkstuk vast (een werkstuk, dat is vastgezet met klemmen of in een bankschoef, zit steiger vast dan wanner het met de hand worden vastgehonden)
• Klem de machine nicht vast in een bankschroef
• Gebruik volledig uitergerolde en veilige verlengsnoeren met een capaciteit van 16 Ampère

TIJDENS GEBRUIK

• Raak het snoer Niet aan, als ditijdens de werkzaamheden worden beschadigd of doorgesneden, maar trek onmiddelijk de stekker uit het stopcontact
• Gebruik de machine nooit als het snoer is beschadigd; het moet worden verrangen door een special gemaatk Snoer dat verkrijgbaar is via de serviceorganisatie.
• In geval van elektrische of mechanische storing, de machine onmiddelijk uitschakelen en de stekker UIT het stopcontact trekken

NA GEBRUIK

• Na uitschakeling van uw machine, nooit een draaiend accessoire stoppen door er aan de zijkantiets tegenaan te drukken

③ Lees de gebruiksaanwijzing voor gebruik
④ Draag een veiligheidsbril en gehoorbescherming
⑤ Dubbele isolatie (geen aarddraad nodig)
⑥ Geef de machine Niet met het huisvul mee

GEBRUIK

Monteren van accessoires ②

! trek de stekker uit het stopcontact
-maak as A en alle te monteren delen schoon
-draai spanmoer B vast met sleutel C, terwijl u asvergrendelknop D indrukt

! druk asvergrendelknop D alleen in, als as A volledig stilstaat

-voor verwijderen van accessoires vice-versa handelen
! afbraam-/ (door)slijpschijven worden zeer heet tijdens gebruik; nied aanraken voordat ze zijn afgekoeld
! gebruik een afbraam-/ (door)slijpschijf nooit zonder het etiket, dat erop gelijmd is (indien aanwezig)

Monteren van zijhandgreep F ⑦

! trek de stekker uit het stopcontact

-schroef extra handgreep F aan de rechter-, boven- of linkerkant van het apparatusat (afhankelijk van het werk dat要去 worden uitgevoerd)

• Verwijderen/monteren/verstellen van beschemkap G 8

I trek de stekker uit het stopcontact
! zorg ervoor, dat de gesloten zichde van de beschermkap alsijd maar de gebruiker wij
- indien nodig, beschemkap G verstellen door schroef X, die vooraf is ingesteld in de fabriek, vast te draaien (zorg dat de beschemkap gesloten is)

Voor gebruik van de machine

-zorg ervoor, dat het accessoire correct gemonteerd en stevig vastgemaakt worden
- controller, of het accessoire vrij loopt door het met de hand rond te draaien
-proefdraai de machine onbelast gedurende minstens 60 seconden op de hoogste snelheid in een veilige positie
-stop onmiddelijk indien de machine hevig trilt, of bij andere defecten, en controllerer de machine teneinde de orzaak te vinden

Aan/uit veiligheidsschakelaar H 9

-zet de machine aan ⑨ a

! houd bij het aanzetten rekening met een plotselinge terugslag van de machine
! voordat het accessoire in aanraking komt met het werkstuk, moet uw machine op volle toeren draaien

-schakel de machineuit
! voordat u de machine uitschakelt, dient u deze van het werkstuk op teichten
! het accessoire draaait nog even door nadat de machine is uitgeschakeld

Slijpen/afbramen 10

-beweeg de machine—heen en—weer met matige druk
!gebruik nooit een doorslijpschijf voor afbraamwerkzaamheden

-Doorslijpen 1

-kantel de machine Nietijdens het doorslijpen

-beweeg de machine altijd indezelfde richting als de pij op de voorkant van de machine om te voorkomen, dat de machine ongecontroleerd uit de snede worden geduwd
-forceer de machine Niet;当场 de snelheid van de doorslijschijf het werk doeon
-de werksnelheid van de doorslijpschijf is afhankelijk van het door te slijpen materiaal
-rem doorslijpschijven Niet af door er aan de zijkant tegenaan te drukken

Vasthonden en leiden van de machine 12

-houd de machine altijd stevig met twee handen vast, zodat u deze altijd volledig onder controle hebt
! houd de machineijdens het werk altijd vast bij het(de) grijs-gekleurde greepvlak(ken) ⑫
-zorg dat u stevig staat
-let op de draairichting; houd de machine algtd zo vast, dat vonken of slijpstof van het lichaam wegvliegen
-houdventilatie-openingenJ ② onbedekt

Monteren/verwijderen van sleutel C 13
-alleen van toepassing indien machine is gemaakt met extra handgreep met geintegreerde sleutelopslag

TOEPASSINGSADVIES

• Voor meer informatatie zich www.skil.com

ONDERHOUD / SERVICE

• Deze machine is Niet bedoeld voor professioneel gebruik
• Houd machine en snoer alkijd schoon (met name de ventilatie-openingen J ②)

! geen suntige voorwerpen door de ventilatieopeningen steken

! trek de stekker uit het stopcontact voor het reinigen

• Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen
• stuur de machine ongedemonteerd, samen met het aankoopbewijs, maar het verkoopadres of het dichtst bijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com)
  Denk erom, dat beschadigingen als gevolg van overbelasting of onjuist gebruik van de machine nicht onder de garantie vallen (voor de garantievoorwaarden van SKIL zie www.skil.com of raadpleeg uw dealer)

MILIEU

• Geef elektrisch gereedschap, accessoires en verpakkingen nicht met het huisvuil mee (alleen voor EU-landen)

-volgens de Europese richtig 2012/19/EG inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving,Client afgedankt elektrisch gereedschap geschaden te worden ingezameld en te worden afgevoerd naar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen
-symbool ⑥ zal u in het afdankstadium hieraan herinneren

GELUID/VIBRATIE

Gemeten in navolging van EN 62841 is het geluidsdrukniveau van deze machine 87.0 dB(A) en het geluidsvermogensniveau 98.0 dB(A) (onzekerheid K = 3 dB), en de trillingijdens vlaksijpen 9,1 (9130)/7,7 (9131/9132) m / s^2 (triax vector som;onzekerheid K = 1.5m / s^2 )

! andere toepassingen (zoals doorslijpen){kunnen andere vibratie-waarden opleveren

• Het trillingsmenssieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijkken en als voorlopige beordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepasseningen -gebruik van de machine voor andere toepasseningen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveauaanzienlijk verhogen -wanner de machine is uitgeschakeld of wanner deze loopt maar geen werk verricht, kan dit het blootstellingsniveauaanzienlijk reduceren
  ! bescherm uzelf wegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren

s

Vinkelslipmaskin 9130/9131/9132

INTRODUKTION

aie 1e jie aee eae 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e 1e
