Tipo di prodotto	Smerigliatrice angolare
Marca	Skil
Modello	9131 GA
Uso principale	Rettifica, taglio e sbavatura di metalli e pietra
Destinazione	Non professionale (fai da te)
Alimentazione	Settore (cavo di alimentazione)
Tensione di rete	230 V (verificare l'etichetta)
Protezione elettrica	Doppio isolamento (non necessaria messa a terra)
Interruttore	Accensione/spegnimento di sicurezza (anti-riavvio)
Impugnatura ausiliaria	Sì, rimovibile e orientabile (destra, sinistra, sopra)
Paramanico	Sì, regolabile
Cappa di protezione	Sì, per rettifica e taglio (opzionale per taglio)
Pulsante di blocco dell'albero	Sì, per cambio accessorio
Diametro del foro del disco	22 mm
Spessore massimo del disco	6 mm
Accessori compatibili	Mole, dischi da taglio (SKIL originali raccomandati)
Livello di pressione sonora	87 dB(A)
Livello di potenza acustica	98 dB(A)
Vibrazioni (rettifica superficiale)	7,7 m/s² (K=1,5 m/s²)
Manutenzione	Pulire le fessure di ventilazione regolarmente; affidare le riparazioni a un centro assistenza SKIL autorizzato
Garanzia	Secondo le condizioni SKIL (non copre sovraccarico o uso improprio)
Simboli di sicurezza	Leggere il manuale d'uso; indossare occhiali e cuffie antirumore; doppio isolamento; non gettare nei rifiuti domestici

Domande frequenti - 9131 GA SKIL

Quali tipi di lavori posso eseguire con la smerigliatrice SKIL 9131 GA?

Questa smerigliatrice è progettata per rettifica, taglio e sbavatura di pezzi in metallo e pietra, senza acqua. Non è destinata a un uso professionale.

Quale diametro e spessore del disco posso utilizzare?

I dischi devono avere un diametro del foro di 22 mm e uno spessore massimo di 6 mm. Utilizzare solo dischi raccomandati da SKIL o conformi alle specifiche.

Come cambiare un disco da rettifica o da taglio?

Prima staccare l'utensile. Pulire l'albero e le parti. Premere il pulsante di blocco dell'albero (D) per bloccare l'albero, poi allentare la flangia di serraggio (B) con la chiave (C). Sostituire il disco, quindi riavvitare la flangia stringendo saldamente. Rilasciare il blocco.

È obbligatorio utilizzare l'impugnatura ausiliaria e il paramanico?

Sì, sempre utilizzare l'impugnatura ausiliaria (F) e il paramanico (G). Non utilizzare mai l'utensile senza questi elementi di sicurezza. L'impugnatura ausiliaria può essere avvitata a destra, a sinistra o sopra a seconda del lavoro.

Qual è la procedura di avvio e arresto?

Per avviare, premere l'interruttore di sicurezza (H) in avanti. L'utensile produce un impatto brusco all'avvio. Attendere che l'accessorio raggiunga la velocità massima prima di toccare il pezzo. Per arrestare, rilasciare l'interruttore; l'accessorio continua a girare per qualche istante. Sollevare l'utensile dal pezzo prima dell'arresto.

Come evitare un contraccolpo (kickback)?

Tenere saldamente l'utensile con due mani, usare l'impugnatura ausiliaria, non incastrare il disco, evitare angoli vivi, non forzare il taglio, e non reinserire il disco nel taglio prima che abbia raggiunto la piena velocità. Il contraccolpo si verifica quando il disco si blocca improvvisamente.

Quali dispositivi di protezione devo indossare?

Indossare occhiali di protezione, cuffie antirumore, maschera antipolvere, guanti e un grembiule adatto. Scintille e frammenti possono causare lesioni gravi.

Posso usare un disco da taglio per la rettifica?

No, non utilizzare mai un disco da taglio per la rettifica laterale. I dischi da taglio sono progettati per lavorare con il bordo, e una forza laterale può romperli.

Come mantenere la smerigliatrice SKIL 9131 GA?

Mantenere l'utensile e il cavo puliti, in particolare le fessure di ventilazione (J). Pulirle regolarmente senza introdurre oggetti appuntiti. Scollegare sempre prima della pulizia. Affidare le riparazioni a un centro assistenza SKIL autorizzato.

Cosa fare se l'utensile vibra in modo anomalo?

Fermare immediatamente l'utensile e scollegarlo. Verificare che il disco sia montato correttamente e non danneggiato. Se la vibrazione persiste, testare l'utensile a vuoto per 60 secondi. Se il problema continua, consultare il servizio post-vendita SKIL.

MANUALE UTENTE 9131 GA SKIL

Smerigliatricangolare

9130/9131/9132

INTRODUZIONE

• Questo utensile serve per smerigliare, tagliare e per sbavare materiali di metallo e di pietra perché l'uso di acqua
• Questo utensile non è inteso per un uso professionale.
  Le operazioni di taglio con dischi da taglio sono essere eseguite solo utilizzando una protezione di taglio (disponibile come accessorio opzionale SKIL 2610S00253 (9130) / 2610S00275 (9131/9132)
  Leggete e conservate quello manuale di istruzione ③

DATI TECHNICI①

ELEMENTI UTENSILE ②

A Albero
B Flangia di bloccaggio
C Chiave
D Tasto di bloccaggio dell'albero
E Flangia di montaggio
F Impugnatura ausiliaria
G Riparo di protezione
H Interruttore on/off di sicurezza
J Feritoide ventilazione

SICUREZZA

AVVERTENZE GENERALI DI PERICOLO PER ELETTROUTENSILI

AVVERTENZA Leggere tutte le avventenze di sicurezza, istruzioni, illustrazioni e specifiche fornite con l'utensile. La mancata osservanza di tutte le istruzioni sottoelencate potrebbe causare delle scariche elettriche, principi d'incendio e/o gravi lesioni.

Conservare tutte le avventenze di pericolo e le istruzioni operative per agli esigenza futura.

Il termine "eletttroutensile" utilizzato nelle avventenze di pericolo si riferisce ad eletttroutensili alimentati alla rete (con linea di allacciamento) ed ad eletttroutensili alimentati a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO
a) Mantenere pulito ed ordinato ilippo di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti.
b) Evitare d'impiegare l'elettROUTensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettROUTensili producono scintille che possono far infiammare la polvere o i gas.
c) Mantenere lontani i bambini ed altri persone durante l'impiego dell'elettROUTensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettROUTensile.
2) SICUREZZA ELETTRICA
a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assimie ad elettROUTensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.

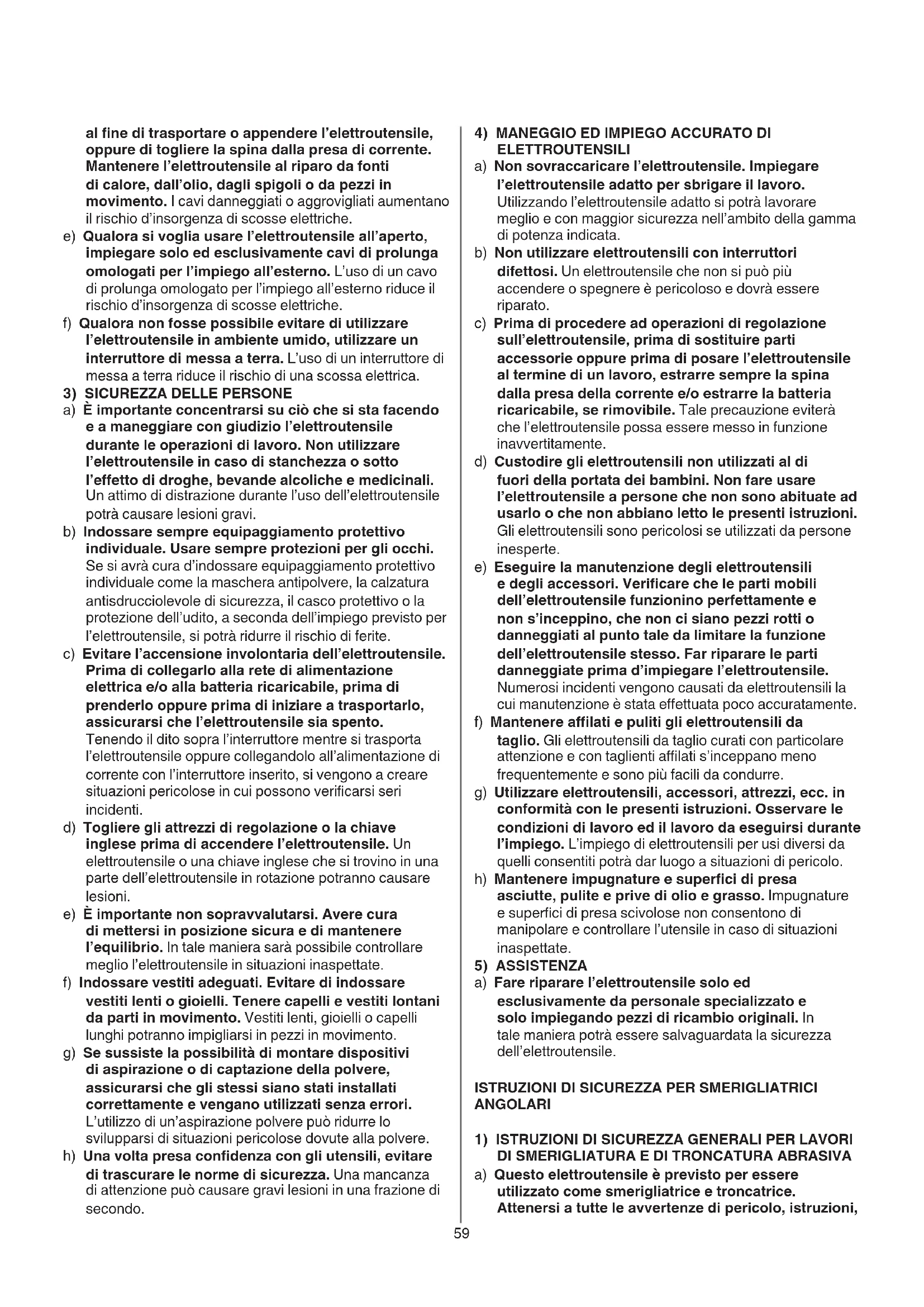

c) Custodire l'eletttroutensile al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un eletttroutensile va ad augmentare il rischio d'insorgenza di scosse elettriche.
d) Non usare il cavo per scopi diversi da quelli previsti

al fine di trasportare o appendere l'elettROUTensile, oppure di togliere la spina alla presa di corrente. Mantenere l'elettROUTensile al riparo da fonti di calore, dall'olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio d'insorgenza di scosse elettriche.

e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido,utilizzare un interruptore di messa a terra. L'uso di un interruptore di messa a terra riduce il rischio di una scossa elettrica.
3) SICUREZZA DELLE PERSONE
a) E importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l'eletttroutensile durante le operazioni di lavoro. Non utilizzato l'eletttroutensile in caso di stanchezza o sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di restrazione durante l'uso dell'eletttroutensile potra causare lesioni gravi.
b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se si avrà cura d'indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell'udito, a seconda dell'impiego previsto per l'eletttroutensile, si potrā ridurre il rischio di ferite.
c) Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento. Tenendo il dato sopra l'interruttore nelle si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'elettroutensile. Un elettrotensile o una chiave inglese che si trovino in una parte dell'elettroutensile in rotazione potranno causare lesioni.
e) É importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio. In tale maniera sera possibile controllare meglio l'eeltroutensile in situazioni inaspettate.
f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliari si in pezzi in movimento.
g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati alla errori. L'utilizzo di un'aspirazione polvere cui ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
h) Una volta presa confidenza con gli utensili, evitare di trascurare le norme di sicurezza. Una mancanza di attenzione cui cause gravi lesioni in una frazione di secondo.

4) MANEGGIO ED IMPIEGO ACCURATO DI ELETTROUTENSILI
a) Non sovraccaricare l'elettROUTensile. Impiegare l'elettROUTENSILE adatto per sbrigare il lavoro. Utilizzando l'elettROUTENSILE adatto si potra lavorare meglio e con maggior sicurezza nell'ambito della gamma di potenza individata.
b) Non utilizzato elettroutensili con interruptoridi dettosi. Un elettROUTENSILE che non si più accendere o spegnere è pericoloso e dovrà essere riparato.
c) Prima di procedere ad operazioni di regolazione sull'eletttroutensile, prima di sostituire parti accessorie oppure prima di posare l'eletttroutensile al termine di un lavoro, estrarre sempre la spina alla presa della corrente e/o estrarre la batteria ricaricabile, se rimovibile. Tale precauzione evitera che l'eletttroutensile possa essereMESSO in funzione inavvertamente.
d) Custodire gli elettroutensili non utilizzati al di fuori della portata dei bambini. Non fare usare l'elettroutensile a persone che non sono abituate ad uso o che non abbiano fatto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persona inesperte.
e) Eseguire la manutenzione degli eletttroutensili e degli accessori. Verificare che le parti mobili dell'elettrotensile funzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'elettrotensile stesso. Far riparare le parti danneggiate prima d'impiegare l'elettrotensile. Numerosi incidenti vengono causati da elettrotensili la cui manutenzione è stata effettuata molto accuramente.
f) Mantenere affiliati e puliti gli elettroutensili da taglio. Gli elettroutensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facili da condurre.
g) Utilizzare elettroutensili, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l'impiego. L'impiego di elettroutensili per usi diversi da quelli consentiti potra dar luogo a situazioni di pericolò.
h) Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e controlling l'utensile in caso di situazioni inaspettate.
5) ASSISTENZA
a) Fare riparare l'eeltroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'eeltroutensile.

ISTRUZIONI DI SICUREZZA PER SMERIGLIATRICI ANGOLARI

1) ISTRUZIONI DI SICUREZZA GENERALI PER LAVORI DI SMERIGLIATURA E DI TRONCATURA ABRASIVA
a) Questo eletttroutensile è previsto per essere utilizzato come smerigliatrice e troncatrice. Attenersi a tutte le avventenze di pericolo, istruzioni,

rappresentazioni e dati che si ricevono insieme all' elettrotensile. In caso di mancata osservanza delle seguenti istruzioni vi è il pericolo di provocare una scossa elettrica, di sviluppare incendi e/o di provocare seri incidenti.

b) Questo elettROUTensile non è consigliato per operazioni di sabbiatura, spazzolatura metallica o lucidatura. Qualsiasi operazione per la quale l'utensile non è statoconceptito, potrebbe create un pericolo e causare delle lesions alla persona.
c) Non utilizzare nessun accessorio che la casa costruttrice non abbia escludamente previsto e raccomandato per questo elettROUTensile. Il semplice fatto che un accessorio possa essere fissato al Vostro elettROUTensile non è una garanzia per un impiego sicuro.
d) Il numero di giri amesso dell'accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull'elettroutensile. Un accessorio che giri più rapidamente di quanto consentito cui essere danneggiato.
e) Il diametro esterno e lo spessore dell'accessorio montato devono corrispondere ai dati delle dimensioni dell'eletttroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sare possibile schermarli oppure controllarli a sufficientia.
f) Accessori con filetto riportato devono essere adatti in modo preciso alla filettatura dell'alberino. Negli accessori che vengono montatitramite flangia, il diametro del foro dell'accessorio deve corrispondere al diametro di alloggiamento della flangia. Accessori che non vengono fissati in modo preciso all'elettroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo.
g) Non utilizzato mai portautensili od accessori danneggiati. Prima di anni utilizzato controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiature o crepature, che il platorello non sia soggetti ad incrinature, crepature o forte usura e che le spazzole metalliche non abbiano fili metallici allentati oppure rotti. Se l'elettROUTENSILE oppure l'accessorio impiegato dovesse sfuggire alla mano e cadere, accertarsi che questo non abbia subito nessun danno oppure utilizzato un accessorio intatto. Una volta controllato e montato il portautensili o accessorio, far funzionare l'elettROUTENSILE per la durata di un minuto con il numero massimo di giri avendo cura di tenersi lontani e di impedire ancche ad altre persone presenti di avvinciniarsi al portautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di quello periodo di prova.
h) Indossare abbigliamento di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere

protetti da corpi estranei scaraventati per l'aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolò di perdere l'udito.

i) Avere cura di evitare che altre persone possano avvincinarsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbligiamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti sono volar via oppure provocare incidentianche al di fuori della zona diretta di lavoro.

j) Afferrare l'electroutensile sempre alle superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'accessorio potrebbe venire a fatto con cavi elettrici nascosti oppure con il proprio cavo di rete. Il fatto con un cavò molto tensione più mettere nelle tensioneanche parti metalliche dell'utensile, causando una scossa elettrica.

k) Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si perde il controllo sull'elettrotensile vi è il pericolodi troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio può arrivare a toccare il portautensili o accessorio in rotazione.

I) Mai pogiare l'elettroutensile prima che il portautensili o l'accessorio impiegato non si sia fermato completeness. L'utensile in rotazione cui entrare in contatto con la superficie di appoggio facendo Vi perdere il controllo sull'elettroutensile.

m) Mai trasportare l'electroutensile nelle questo dovesse essere ancor in funzione. Attraverso un contatto casuale l'utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell'operatore e potrebbe arrivare a ferire seriamente il corpo dell'operatore.

n) Pulire regolarmente le feritoie di ventilazione dell'elettrotensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo cui provocare pericoli di origine elettrica.

o) Non utilizzare mai I'elettroutensile nelle vicinanze di materiali infiammabili. Le scintille possono far prendere fuoco quosti materiali.

p) Non utilizzato mai accessori che richiedano refrigeranti liquidi. L'utilizzo di acqua o di altri liquidi refrigeranti cui provocare una scossa di corrente elettrica.

2) CONTRACCOLPO E RELATIVE AVVERTENZE DI PERICOLO

• Un contraccolpo è l'improvvisa reazione in seguito ad agganciamento oppure blocco di disco in rotazione come può essere un disco abrasivo, platorello, spazzola metallica ecc. Agganciandosi oppure bloccandosi il portautensili o accessorio provoca un arresto improvisario della rotazione dello stesso. In quello caso l'operatore non è più in grado di controllare l'elettroutensile ed al punto di blocco si provoca un rimbalzo dello stesso che avviene nella direzione opposa a quella della rotazione del portautensili o dell'accessorio.
• Se p.es. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo

che si abbassa nel pezzo in lavorazione cui impiagliato provocando in quello modo una rottura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall'operaatore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibile che i dischi abrasivi possanoanche rompersi.

3) AVVISI DI SICUREZZA SPECIFICI PER LE OPERAZIONI DI SMERIGLIATURA E DI TRONCATURA ABRASIVA

• Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell'elettrotensile. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come alla descrizione che segue.
  a) Tenere sempre ben saldo l'elettroutensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzare sempre l'impugnatura supplementare in modo da poter averere sempre il maggior controllo possibile su forze di contraccolpi oppure momenti di reazione che si sviluppano durante la fase in cui la macchina raggiunge il regime di piano carico. Prendendo appropriate misure di precauzione l'operatore cui èssere in grado di tenero fatto controlo le forze di contraccolpo e quella di reazione a scatti.
  b) Mai avvincare la propria mano alla zona degli utensili in rotazione. Nel corso dell'azione di contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano.
  c) Evitare di avvincinarsi con il proprio corpo alla zona in cui l'eletttroutensile viene mosso in caso di un contraccolpo. Un contraccolpo provoca uno spostamento improvviso dell'eletttroutensile che si sviluppa nella direzione opposa a quella della rotazione del disco abrasivo al punto di blocco.
  d) Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc.. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L'utensile in rotazione ha la tendenza a rimanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo.
  e) Non utilizzato seghe a catena e neppure lame dentellate. Questo tipo di accessori provocano spesso un contraccolpo oppure la perdita del controllo sull'elettroutensile.
  a) Utilizzare esclusivamente dischi abrasivi che siano escludimente ammessi per l'elettroutensile in dotazione e sempre in combinazione con la calotta di protezione prevista per agli utensile abrasivo. Dischi abrasivi che non sono previsti per l'elettroutensile non possono essere sufficientemente schermati e sono insicuri.
  b) Dischi abrasiviiegati a gomito devono essere montati in modo tale che la loro superficie abrasiva non sporga othere il piano del bordo della cuffia di protezione. Un disco abrasivo montato in modo non corretto che sporge dal piano del bordo della cuffia di protezione non pue assere schermato sufficientamente.
  c) La calotta di protezione deve essere applicata con sicurezza all'elettroutensile e regolata in modo tale

da poter garantire il massimo possibile di sicurezza,cisionhe la parte del disco abrasivo che alla protezione indica verso l'operatore delve essere ridotta al minimo possibile. La calotta di protezione ha il compito di proteggere l'operatorate da frammenti,contatto accidentale con l'utensile abrasivo e scintille che possono incendiare gli abiti.

4) ULTERIORI AVVERTENZE DI PERICOLO SPECIFICHE PER LAVORI DI TRONCATURA

d) Dischi abrasivi possono essere utilizzati esclusivamente per le possibilità applicative esplicitamente raccomandate. P.es.: Mai esquire lavori di levigatura con la superficie laterale di un disco abrasivo da taglio diritto. Dischi abrasivi da taglio diritto sono previste per l'asportazione di materiale con il bordo del disco. Esercitando dei carichi laterali su quosti dischi abrasivi vi è il pericolo di romperli.
e) Per il disco abrasivo selezionato, utilizzare sempre flange di serraggio che siano in perfetto stato e che siano della corretta dimensione e forma. Flange adatte hanno una funzione di correto supporto del disco abrasivo riducendo il più possibile il pericolo di una rotura del disco abrasivo. E possible che vi sia una differenza tra flange per dischi abrasivi da taglio diritto e flange per dischi abrasivi di altri tipo.
f) Non utilizzato mai dischi abrasivi usurati previsti per eletttroutensili più grandi. Dischi abrasivi previsti per eletttroutensili più grandi non sono concepiti per le maggiori velocità di eletttroutensili più piccoli e possono rompersi.
a) Evitare di far bloccare il disco abrasivo da taglio diritto oppure di eserciture una pressione troppo alta. Non eseguire tagliccessivamente profondi. Sottoponendo il disco da taglio diritto a carico excessivo se ne aumento la sollecitatione e lo si rende maggiornente soggetto ad angolature improprie o a blocchi venendoosi creare il pericolodi contraccolpo oppure di rottura del disco abrasivo.
b) Evitare di avvincinarsi alla zona anteriore o posteriori al disco abrasivo da taglio in rotazione. Quando l'operatore manovra il disco da taglio diritto nel pezzo in lavorazione in direzione opposta a quella della propria persona, cui capità che in caso di un contraccolpo il disco in rotazione faccia rimbalzare con violenza l'elettroutensile verso l'operatore.
c) Qualora il disco abrasivo da taglio diritto dovesse incepparsi oppure si dovesse interrompere il lavoro, spegnere l'elettROUTensile e tenerlo fermo fino a quando il disco si sare fermato completeness. Non tentare mai di estrarre il disco abrasivo dal taglio in esecuzione perché si potrebbe provocare un contraccolpo. Rilevare ed eliminare la causa per il blocco.
d) Mai rimettere l'etelettroutensile in funzione fintanto cheesso si trovi ancora nel pezzo in lavorazione. Prima di continuare ad eseguire il taglio procedendo con la dovuta attenzione, attendere che il disco abrasivo da taglio diritto abbia raggiunto la massima velocità. In caso contrario è possibile che il disco resti agganciato, sbalzi dal pezzo in lavorazione oppure provochi un contraccolpo.
e) Dotare di un supporto adatto pannelli oppure pezioni in lavorazione di dimensioni maggiori in modo da

ridurre il rischio di un contraccolpo dovuto ad un disco abrasivo da taglio diritto che rimane bloccato. Pezzi in lavorazione di dimensioni maggiori sono piegarsi sotto l'effetto del proprio peso. Provedere a munire il pezzo in lavorazione di supporti adatti al caso specifico sia nelle vicinanze del taglio di troncatura che in quale del bordo.

f) Operare con particolare attenzione in caso di «tagli dal centro» da eseguire in pareti più esistenti oppure in altre parti non visibili. Il disco abrasivo da taglio diritto che inizia il taglio sul materiale cui provocare un contraccolpo se dovesse arrivare a troncare condutture del gas o dell'acqua, linee elettriche oppure oggetti di altri tipo.

ISTRUZIONI DI SICUREZZA ULTERIORI

NOTE GENERALI

• Quest'utensile non può smerigliare/tagliare con acqua
• Usare solamente le flange fornite con quello utensile
• Questo utensile non dev'essere utilizzato da persone di età inferiore ai 16 anni
• Staccate sempre la spina dell'utensile prima di effettuare regolazioni oambiare gli accessori

ACCESSORI

• La SKIL garantisce un perfetto funzionamento dell'utensile soltanto se vengono utilizzati accessori originali
  Utilizzare sostanto dischi da smeriglio/taglio con uno spessore massimo di 6 mm e un diametro del foro dell'albero di 22 mm
• Per il montaggio/uso di accessori non di produzione SKIL, osservare le istruzioni del fabbricante interessato
• Non usare mai riduttori/adattatori per adattarli su dischi da smeriglio/taglio di foro più grande
  Non usare mai accessori con un foro "cieco" filettato di dimensione inferiore a M14 x 21 mm
• Maneggiare e conservare con cura i dischi da smeriglio/ taglio onde evitare scheggiature e rottura

USO ALL'ESTERNO

• Collegare l'utensileattraverso un interruptore automatico di corrente (Fl) con una corrente di scatto di 30mA massimo

PRIMA DELL'USO

• Prima di usare l'utensile per la prima volta, si raccomanda di ricevere istruzioni pratiche
• Controllare che la tensione dell'alimentazione sia la stessa di quella individata sulla targhetta dell'utensile
  Montare sempre l'impugnatura ausiliaria F ② e il riparo di protezione F ② ; non usare mai l'utensile sera di questi
• Al fine di rilevare possibili linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice (un contatto con linee elettriche cui provocare lo sviluppo di incendi e di scosse elettriche; danneggiando linee del gas si cui create il pericolò di esplosioni; penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica)
  Non lavorare mai materiali contenenti amianto (l'amianto è ritenuto materiale cancerogeno)
• Le polveri di materiali come vernici contenenti piombo, alcune specie di legno, minerali e metallo sono essere nocive (il contatto con queste polveri o la loro inalazione possono causare reazioni allergiche e/o

disturbi respiratori all'operaatore o ad altre persone presenti sulippo); indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l'estrazione della polvere se è presente una presa di collegamento

• Alcuni tipi di polvere sono classificati come cancerogeni (quali le polveri di quercia e faggio) specialmente se associate ad additivi per il trattamento del legno; indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l'estrazione della polvere se è presente una presa di collegamento
• Rispettore le istruzioni nazionali riguardanti l'estrazione della polvere per i materiali in lavorazione
• Fare attentzione quando si tagliano delle scanalature, specialmente su muri di supporto (scanalature nei muri di supporto sono soggette a regolamenti specifici del paese;质疑 regolamenti devono essere osservati in tutte le circostanze)
• Fissare il pezzo da lavorare (un pezzo in lavorazione rimane bloccato in posizione con maggiore sicurezza se fissato con apposti dispositivi di serraggio o con una morsa e non tenendolo con la mano)
  Non serrare l'utensile in una morsa
• Usare cavi di prolunga completamente srotolati e sicure con una capacité di 16 Amp

DURANTE L'USO

• Se durante un'operazione di lavoro viene danneggiato oppure troncato il cavo, non toccare il cavo ma estrarre immediatamente la spina alla presa
• Non usare mai l'utensile se il cavo è danneggiato; sostituire con un cavo apposto disponibile presso i centri di assistenza.
• Nel caso di cattivo funzionamento elettrico o meccanico, spegnete subito l'utensile e staccate la spina

DOPO L'USO

• Dopo aver spento l'utensile, non arrestare mai la rotazione dell'accessorio applicandovi una forza laterale SPIEGAZIONE DEI SIMBOLI PRESENTI SULL'UTENSILE

③ Leggere il manuale di istruzioni prima dell'uso
4 Portare occhialoni di protezione e protezione dell'udito
Doppio isolamento (non é necessario alcun cavo di terra)
6 Non gettare l'utensile tra i rifiuti domestici

USO

Montaggio degli accessori ②! estrarre la spina dalla pre

-pulire l'albero A e tutte le parti che si devono montare -serrare la flangia B di bloccaggio con la chiave C\ mente si spinge il tasto D di bloccaggio dell'albero
! spinger il tasting D di bloccaggio dell'albero solo quando I'albero A è fermo
-per smontare gli accessori invertire la procedura
! i dischi da smeriglio/taglio si riscaldano molto durante l'uso; non toccarli fino a quando non si siano raffreddati
! non usare mai il disco da smeriglio/taglio除去 l'etichetta che è incollata su diesso (se disponibile)

Montaggio dell'impugnatura ausiliaria F ⑦! estrarre la spina alla presa

-avvitre l'impugnatura ausiliaria F sul lato destro, superiore o sinistro dell'utensile (a seconda del lavoro da effettuare)

Rimozione/montaggio/regolazione del riparo di protezione G 8

! estrarre la spina alla presa

! assicurarsi che i lato chiuso del riparo di protezione sua sempre rivolto verso l'operaore

-se necessario, fissare il riparo di protezione G serrando la vite X che viene più regolata al momento della fabbricazione (accertarsi che il riparo di protezione sua ben chiuso)

• Prima di utilizzato l'utensile

-assicurarsi che l'accessorio sia montato correttamente e fissato saldamente

-controllate che l'accessorio giri liberamente, facendolo ruotare con la mano

-fare girare a vuoto l'utensile per almeno 60 secondi alla velocità massima in una posizione sicura

• arrestare immediamente in caso di forti vibrazioni o altri difetti e cercare di determinare la causa

• Interruttore on/off di sicurezza H -attivate l'utensile a

! attenuation all'impatto improviso provocato dall'attivazione dell'utensile

! prima che l'accessorio raggiunga il pezzo in lavorazione, l'utensile deve girare a piena velocità -disattivate l'utensile ⑨ b

! prima di spegnere l'utensile, dovreste sollevarlo dal pezzo di lavorazione

! I'accessorio continua a ruotare per un dato tempo\ dopo che l'utensile è stato spento

• Smerigliatura 10

-muovere l'utensile avanti ed indietro con moderata pressione

! non usare mai un disco da taglio per smeriglio laterale

• Taglio ⑪

-non inclinare l'utensile al taglio

• muovere sempre l'utensile nella stessa direzione della freccia sulla testa dell'utensile, al fine di impedire che l'utensile venga spinto fuori dal taglio in modo non controllato

-non applicare pressione sull'utensile; lasciare che la velocità del disco faccia il lavoro

-la velocità di lavoro del disco da taglio dipende dal materiale da tagliare

-non rompere i dischi da taglio con pressione laterale

• Tenuta e guida dell'utensile ⑫

-impugnare sempre l'utensile con entrambé le amni, in modo da averne completingo controllo in qualsiasi momento

! durante la lavorazione, impugna l'utensile sempre in corrispondenza della(e) area(e) grigia(e) ⑫

-prevedereuna posizione sicura

-fare attenzione alla direzione di rotazione; mantenerere sempre l'utensile in modo che scintille e polvere di smerigliz/taglio volano distante dal corpo

-tenere scoperte le feritoie di ventilazione J ②

Montaggio/rimozione della chiave C 13

-applicable solo se l'utensile viene'utilizzato con

I'impugnatura ausiliaria con alloggiamento per chiave

CONSIGLIO PRATICO

• Per ulteriori informazioni consultare il site www.skil.com

MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale

• Tenete sempre puliti utensile e cavo (soprattutto le feritoie di ventilazione J ②)

! non cercate di pulire inserendo oggetti nelle feritoie di ventilazione

! prima di pulire estrarre la spina alla presa

• Se nonostante gli accurati procedimenti di produzione e di controllo l'utensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli eletttroutensili SKIL

• inviare l'utensile non smontato assieme alle prove di acquireo al rivenditore oppure al più vicino centro assistenza SKIL (l'indirizzo ed il disegno delle parti di ricambio dell'utensile sono riportati su www.skil.com)

• Tenere presente che danni causati da sovraccarico o utilizzo improprio sono escludi alla garanzia (per la condizioni di garanzia SKIL, visitare il site www.skil.com o contattare il proprio rivenditore)

TUTELA DELL'AMBIENTE

Non gettare I'electrontroutensile, gli accessori e I'imballaggio con i rifiuti domestici (solo per Paesi UE)

-secondo la Direttiva Europea 2012/19/CE sui rifiuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, gli elettROUTensili ESAusti devono essere raccolti separatamente, al fine di essere reimpiegati in modo eco-compatible

-il simbolo ⑥ vi ricorderà quello fatto in fase di smaltimento

RUMOROSITA/VIBRAZIONE

• Misurato secondo EN 60745, il livello di pressione sonora garantito di quello utensile è di 87.0 dB(A), il livello di rumorosità è di 98.0 dB(A) (incertezza K = 3 dB) e il livello delle vibrazioni nella smerigliatura di superficie 9,1 (9130) / 7,7 (9131/9132) m / s^2 (somma vettoriale di tre direzioni; incertezza K = 1.5 m/s²)

! altre applicazioni (come il taglio) possono averedifferenti valori di vibrazione

• Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito alla norma EN 60745; quello valore può essere utilizzato perMETTE a confronto un l'utensile con un'alto o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazionimentionate

-se si utilizza l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumento notevolmente

-i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione

! proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori, mantenendo le mani calde e organizzato i metodi di lavoro

H
