9131 GA - Polizor unghiular SKIL - Manual de utilizare gratuit

Tip produs	Polizor unghiular
Marcă	Skil
Model	9131 GA
Utilizare principală	Șlefuire, tăiere și debavurare a metalelor și pietrei
Destinație	Neprofesional (bricolaj)
Alimentare	Rețea (cablu de alimentare)
Tensiune rețea	230 V (verificați eticheta)
Protecție electrică	Izolație dublă (nu este necesară împământarea)
Întrerupător	Pornire/oprire de siguranță (anti-repornire)
Mâner auxiliar	Da, detașabil și orientabil (dreapta, stânga, deasupra)
Apărătoare de mână	Da, reglabil
Capac de protecție	Da, pentru șlefuire și tăiere (opțional pentru tăiere)
Buton de blocare a arborelui	Da, pentru schimbarea accesoriului
Diametrul alezajului discului	22 mm
Grosimea maximă a discului	6 mm
Accesorii compatibile	Pietre de șlefuit, discuri de tăiat (SKIL originale recomandate)
Nivel de presiune sonoră	87 dB(A)
Nivel de putere acustică	98 dB(A)
Vibrații (șlefuire de suprafață)	7,7 m/s² (K=1,5 m/s²)
Întreținere	Curățați fantele de ventilație regulat; încredințați reparațiile unui service autorizat SKIL
Garanție	Conform condițiilor SKIL (nu acoperă suprasarcina sau utilizarea necorespunzătoare)
Simboluri de siguranță	Citiți manualul de instrucțiuni; purtați ochelari și căști de protecție; izolație dublă; nu aruncați la gunoiul menajer

Întrebări frecvente - 9131 GA SKIL

Ce tipuri de lucrări pot efectua cu polizorul unghiular SKIL 9131 GA?

Acest polizor este conceput pentru șlefuirea, tăierea și debavurarea pieselor din metal și piatră, fără utilizarea apei. Nu este destinat utilizării profesionale.

Ce diametru și ce grosime de disc pot utiliza?

Discurile trebuie să aibă un diametru al alezajului de 22 mm și o grosime maximă de 6 mm. Utilizați numai discuri recomandate de SKIL sau conforme specificațiilor.

Cum se schimbă un disc de șlefuire sau de tăiere?

Mai întâi deconectați scula. Curățați arborele și piesele. Apăsați butonul de blocare a arborelui (D) pentru a bloca arborele, apoi desfaceți flanșa de strângere (B) cu cheia (C). Înlocuiți discul, apoi înșurubați flanșa strângând ferm. Eliberați blocarea.

Este obligatorie utilizarea mânerului auxiliar și a apărătorii de mână?

Da, întotdeauna utilizați mânerul auxiliar (F) și apărătoarea de mână (G). Nu utilizați niciodată scula fără aceste elemente de siguranță. Mânerul auxiliar poate fi înșurubat în dreapta, în stânga sau deasupra, în funcție de lucrare.

Care este procedura de pornire și oprire?

Pentru a porni, apăsați întrerupătorul de siguranță (H) înainte. Scula produce un impact brusc la pornire. Așteptați ca accesoriul să atingă viteza maximă înainte de a atinge piesa. Pentru a opri, eliberați întrerupătorul; accesoriul continuă să se rotească câteva momente. Ridicați scula de pe piesă înainte de oprire.

Cum se evită un recul (kickback)?

Țineți ferm scula cu ambele mâini, utilizați mânerul auxiliar, nu blocați discul, evitați unghiurile ascuțite, nu forțați tăierea și nu reintroduceți discul în tăietură înainte ca acesta să atingă viteza maximă. Reculul apare atunci când discul se blochează brusc.

Ce echipamente de protecție trebuie să port?

Purtați ochelari de protecție, căști antifonice, o mască antipraf, mănuși și un șorț adecvat. Scânteile și fragmentele pot cauza leziuni grave.

Pot folosi un disc de tăiat pentru șlefuire?

Nu, nu utilizați niciodată un disc de tăiat pentru șlefuirea laterală. Discurile de tăiat sunt concepute pentru a lucra cu muchia, iar o forță laterală le poate sparge.

Cum se întreține polizorul unghiular SKIL 9131 GA?

Mențineți scula și cablul curate, în special fantele de ventilație (J). Curățați-le regulat fără a introduce obiecte ascuțite. Deconectați întotdeauna înainte de curățare. Încredințați reparațiile unui service autorizat SKIL.

Ce fac dacă scula vibrează anormal?

Opriți imediat scula și deconectați-o. Verificați dacă discul este montat corect și nu este deteriorat. Dacă vibrația persistă, testați scula în gol timp de 60 de secunde. Dacă problema continuă, consultați serviciul post-vânzare SKIL.

MANUAL DE UTILIZARE 9131 GA SKIL

• Această sculă este destinataș slefuirii, tăierii si debavurării materialelor metaliceși a piatrei fara a folosi apa
• Această sculă nu este destinata Utilizări profesionale
• Operatiunile de taiere cu discuri abrazive sunt premise doar atunci cand se utilizeaza un dispositiv de protectie (disponibil ca accessoriu optional SKIL 2610S00253 (9130) / 2610S00275 (9131/9132))
  Citişi păstrati acest manual de instruetiuni ③

DATE TEHNICE①

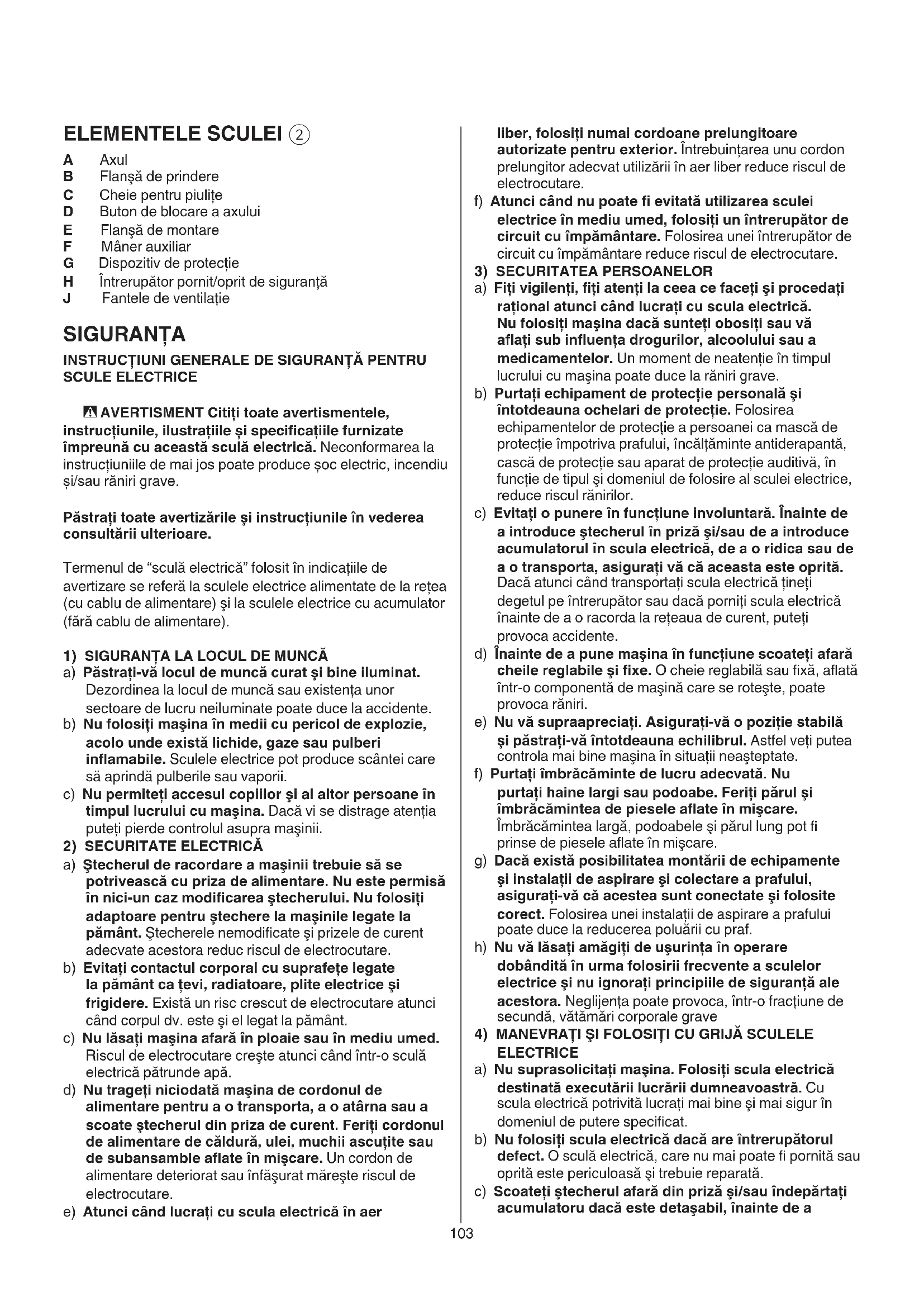

ELEMENTE SCULEI ②

A Axul
B Flansa de prindere
C Cheie pentru piulite
D Buton de blocare a axului
E Flansă de montare
F Maner auxiliar
G Dispositiv de protectie
H Intrerupatorornit/oprit de siguranta
J Fantele de ventilatie

SIGURANTA

INSTRUCTIONS GENERALE DE SIGURANÁ PENTRU SCULE ELECTRICE

A VERTISMENT Citi toate avertismentele, instructiunile, ilustratiile si specificatiile furnizate impreunacu aceastascula electrica. Neconformarea la instructiuniile de mai jos poate produc soc electric, incendius si/sau raniri grave.

Păstrați toate avertizărileși instrucțiunile in vederea consultării ulterioare.

Termenul de "sculă electrică" folosit in indicatiile de avertizare se referă la sculele electrice alimentate de la retea (cu cablu de alimentare)și la sculele electrice cu accumulator (fãră cablu de alimentare).

a) Păstrați-va locul de munca curatși bine iluminat. Dezordinea la locul de munca sau existența unor sectoare de lucru neiluminate poate duce la'accidente.
b) Nu folosiţi masina in medii cu pericol deexplozie, acolo unde există lichide, gaze sau pulberi inflamabile. Sculele electrice pot produce scântei care să aprindă pulberile Sau vaporii.
c) Nu permitei accesul copiilor si al altero persone in timpul lucrului cu masina. Daca vi se distraige atentia puteti pierde controlul asupra masinii.
2) SECURITATE ELECTRICA
a) Stecherul de racordare a masinii trebuie sa se potriveasca cu priza de alimentare. Nu este permisa in nici-un caz modificificarea stecherului. Nu folosi adaptoare pentru stechere la masinile legate la pamant. Stecherele nemodificate si prizele de curent adevate acestora reduc riscul de electrocutare.
b) Evità contactul corporal cu suprafete legate la pâmânt ca tevi, radiatoare, plite electrice si frigidere. Existà un risc crescut de electrocutare atunci cand corpul dv. este si el legat la pâmânt.
c) Nu lasati masina afara in ploaie sau in mediu umed. Riscul de electrocutare creste atunci cand intr-o sculaelectrica patrunde apa.
d) Nu trajei niciodata masina de cordonul de alimentare pentru a o transporte, a o atarna sau a scoate stecherul din priza de curent. Feriti cordonul de alimentare de caldură, ulei, muchii ascutite sau de subansamble aflate in miscare. Un cordon de alimentare deteriorat sau infasurat mârește riscul de electrocutare.
e) Atunci cánd lucrati cu scula electrica in aer

liber, folosiţi numai cordoane prelimungitoare autorizate pentru exterior. Intrebuintarea unu cordon prelimungitor adecvat utilizarii in aer liber reduce riscul de electrocutare.
f) Atunci cánd nu poate fi evitata utilizes area sculei electrice in mediu umed, folosi un intrerupator de circuit cu impamantare. Folosirea unei intrerupator de circuit cu impamantare reduce riscul de electrocutare.
3) SECURITATEA PERSOANELOR
a) Fiti vigilenti, fiti atenti la ceea ce faceti si procedati rational atunci cand lucrati cu scula electrica. Nu folosi ti masina dac a sunteti obosi t sau va aflat i sub influenta drogurilor, alcoolului sau a medicamentelor. Un moment de neatentie in timpul lucrului cu masina poate duce la raniri grave.
b) Purtati echipament de protectie personala si intotdeauna ochelari de protectie. Folosirea echipamentelor de protectie a personei ca masca de protectie impotriva prafului, incaltaminte antiderapanta, casca de protectie sau aparat de protectie auditiva, in functie de tipul si domeniul de folosire al sculei eletrice, reduce riscul ranirilor.
c) Evitati o punere in functiune involuntară. Inainte de a introduce stecherul in prizăși/sau de a introduce accumulatorul in scula electrică, de a o ridica sau de a o transporte, asiguratii va ca aceasta este oprita. Dacă atunci cand transporteți scula electrică tineți degetul pe intrerupător Sau dacă porniti scula electrică inainte de a o racorda la reteaua de curent, puteti provoca'accidente.
d) Inainte de a pune masina in functiune scoatei afara cheile reglabile si fixe. O cheie reglabila sau fixa, aflata intr-o componenta de masina care se roteste, poate provoca raniri.
e) Nu va supraapreciati. Asigurati-va o positie stabila si pstra-va intotdeauna echilibrul. Astfel veti putea controla mai bine masina in situatu i neasteptate.
f) Puratai imbracaminte de lucru adecvata. Nu puratai haine largi sau podoabe. Feriti paurul si imbracamintea de piesele aflate in miscare. Imbracamintea larga, podoabele si paurul lung pot fi prinse de piesele aflate in miscare.
g) Daca exista posibilitatea montarii de echipamente si instalati de aspirare si colectare a prafului, asigurati-va ca acestea sunt conectate si folosite corect. Folosirea unei instalati de aspirare a prafului poate duce la reducerea poluarii cu praf.
h) Nu va lasati amagiti de usurinta in operare dobandita in urma folosirii frecventa a sculelor electrice si nu ignorati principiile de siguranta ale acestora. Neglijenta poate provoca, intr-o fractiune de secunda, vatamari corporale grave
4) MANEVRATI SIFOLOSITICU GRIJA SCULELE ELECTRICE
a) Nu suprasolicitatei masina. Folosi scula electrica destinata executarii lucrarii dumneavoastra. Cu scula electrica potrivita lucrati mai bine si mai sigur in domeniul de putere specificat.
b) Nu folosiţi scula electrică dacă are intrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită este periculoasășitrebuie reparata.
c) Scoateti stecherul afara din priza si/sau indepartaici accumulatoru dacá este detasabil, inainte de a

executa reglaje, a schimba accesorii sau a deposita scula electrica. Aceastamasurapreventiva reduce riscul unei porniri involuntare a masinii.

d) In caz de nefolosire păstrați masinile la loc inaccesibil copiilor. Nu permiteți personelor care nu sunt familiarizate cu masina sau care n-au citit prezentele instruciuni, ša foloseasca masina. Sculele electrice sunt periculoase atunci cand sunt folosite de persone fară experientă.
e) Intretini sculele electrici si accesorile acestora. Controlati daca componentele mobile functioneazacorect si daca nu se blochează, dacà nu exista piese defe cate sau deteriorate, care sa afecteze functianarea masinii. Inainte de a repune in functiune masina, ducei-o la un atelier de asistențaservice pentru reparare sau inlocuirea pieselordeteriorate. Multe accidente s-au datorat intretineriideffectuoase a sculelor electrice.
f) Păstrați accesorile bine ascutiteși curate. Accesorile atent intreținute, cu muchii tăietoare bine ascutite se blochează mai greuși pot fi conduse mai ușor.
g) Folosiţi sculele electrice, accesoriile, dispositivele de lucru etc. conform prezentelor instrucțiuni. Tineti seama de condițiile de lucruși de lucrarea care trebuie executata. Intrebuiţarea unor scule electrice destinate alterutilizăre decât cele preconizate, poate duce la situții periculoase.
h) Mentineti帽子ere sizi zonele de prindere uscate, curate si feriti-le de ulei si unsoare. Manerele sizi zonele de prindere alunecoase nu permit manevrarea sici controlul sigur al sculei electrice in situati neasteptate.
5) SERVICIU
a) Permitei repararea masinii dumneavoastrumai de catre un specialist calificat si numai cu piese de schimb originale. In acest mod este garantata mentinerea sigurantei de expoatare a masinii.

INSTRUCTION DE SIGURANÀ PENTRU POLIZARE UNGHIULARE

1) INDICATII DE AVERTIZARE COMUNE PENTRU SLEFUIRE, SLEFUIRE CU HARTIE ABRAZIVA, LUCRUL CU PERII DE SÄRMA, LUSTRUIRE SI TÄIERE
a) Această sculă electrică se va folosi ca polizor si masina specială de retezat cu disc abraziv. Respectati toate averismentele, instructiunile, reprzentarile si datele primite impreună cu scula electrică. In cazul in care nu veți respecta urmatoarele instructiuni, se poate ajunge la electrocutare, incendii si/ sau raniri grave.
b) Această sculă electrică nu este recomandata pentru operatiuni de sablare, prelucrare a suprafetelor cu peria de sarmă Sau lustruire. Operatiunile pentru care această masina electrică nu a fost proiectata pot implică pericole si cauza accidente.
c) Nu folosiţi accesori i care nu au fost prevăzuteși recomandate in mod special de câtre produçator pentru această sculă electrică. Faptul in sine ca accesoriul respectiv poate fi montat pe scula dumneavoastră electrică, nu garanteză in nici un caz utilizarea lui sigură.

d) Turaţia admisă a disposizitivului de lucru trebuie să fie cel putin egală cu turaţia nominală specifică pe scula electrică. Un accesoriu care se rotește mai repede decât este admis, se poate distruge.
e) Diametrul exterior.si grosimea dispositivului de lucru trebuie sa coresponda datelor dimensionale ale sculei dumneavoastré electrice.Dispositivele de lucru gresitimensionate nu pot fi protejate sau controlate in suficientă măsură.
f) Accesorile prevazute cu insertie filetata trebuie trebuie sa se potriveasca exact pe filetul arborelui de polizat. La accesorile montate prin flanse, diametrul gaurii accesoriului trebuie sa se poriveasca cu diametrul de prindere al flansei.

Accesorile care nu sunt fixate exact la scula electrica, se rotesc neuniform, vibrează foarte puternicși pot duce la pierderea controlului.

g) Nu folositi dispositive de lucru deteriorate. Inainte deutilizare controti dacà dispositivele de lucru ca discurile de slefuit nu sunt spare sau fisurate, dacà discurile abrazive nu sunt fisurate, uzate sautocite puternic, dacà periile de sarmà nu prezintafire desprinse sau rupte. Dacă scula electrică saudispositivul de lucru cade pejos, verificati dacā nu cumva s-a deteriorarat sau folositi un dispositivde lucru nedeteriorat. După ce aṭi controlat si montat dispositivul de lucru, tineti personale aflate in preajma in afara planulului de rotatie aldispositivului de lucru, si lasati scula electrică safunctioneze un minut la turatia nomină. De cele mai multe ori, dispositivele de lucru deteriorate se rup inaceastā perioada de probă.
h) Puratai echipament personal de protectie. in functie deutilizare, purataioptectie completaa fetei, protectie pentru ochi sau ochelari de potectie.Daca este cazul puratai masca de protectie impotriva prafului, protectie auditiva, manusi de protectie sau sort special care sa vafereasca de micile aeschii si particule de material.Ochii trebuie protejati de corpurile straine aflate in zbor, aparute in cursul diferitelor aplicaitii.Masca de protectie impotriva prafului Sau masca de protectie a respiratiei trebuie sa滤reze praful degajat imtipul utilzarii.Daca sunteti expusi timp indelungat zgomotului puternic,va puteti pierde auzul.
i) Aveti grijaccelealte personane sa pastreze odistanta sigurafata de sectorul dumneavoastrade lucru. Oricine patrunde in sectorul de lucru trebuie sa poarte echipament personal de protectie. Fragmente din piesa de lucru Sau dispositivele de lucru rupte pot zbura necontrolat si provoca raniri chiar in afara sectorului direct de lucru.
j) Prindeti scula electrica numai de manerele izolate atunci cand executati operatii in cursul carora accesorii poate atinge fire electrice ascunse sau propriul cablu de alimentare. Contactul un cablu aflat sub tensiune poate pune sub tensiune si componenteile metalice ale sculei electrice si duce la electrocutare.
k) Tineni cablul de alimentare departe de disposizitiviele de lucru care se rotesc. Daca pierdeti controlul asupra masinii cablul de alimentare poate fi taiat sau prins iar mana sau braful dumneavoastra poate nimeri sub disposizitivul de luru care se roteste.

1) Nu puneti niciodatajosculaelectricacinaiente ca disposizitivul del lucru sa se fi oprit complet. Dispositivul del lucru care se roteste poate ajunge in contact cu suprafata de sprijin, fapt care va poate face sa pierdeti controlul asupra sculei electrice.

m) Nu lasati scula electrica sa functioneze in timpe o transportei. In urma unui contact accidental cu dispositivul de lucru care se roteste, acesta va poate prinde imbracamintea si chiar patrunde in corporum dumneavoastra.

n) Curatai regulat fantele de aerisire ale sculei dumneavoastré electrice. Ventilatorul motorului atrage praf in carcasă iar acumularea puternica de pulberi metalice poate provoca pericole electrice.

o) Nu folosi scula electrica in apropierea materialelor inflamabile. Scanteile pot duce la aprinderea acestor materiale.

p) Nu folositi dispositive de lucru care necessita agenti de racire lichizi. Folosirea apei sau a alter agenti de racire lichizi poate duce la electrocutare.

2) RECURS AVERTISMENTE CORESPUNZATOARE

• Reculul este reactia brusca aparutla agaataea sau blocarea unui dispositiv de lucru care se roteste, cum ar fi un disc de slefuit, un disc abraziv, o perie de sarmà, etc. Agataea Sau blocarea duce la opirea brusca a dispositivului de lucru care se roteste. Aceasta face ca scula electrica necontrolata sa fie accelerata in punctul de blocare, in sens contrar directiei de rotatie a dispositivului de lucru.
• Daca, de exemplu, un disc de slefuit se agata sau se blocheaza in piesa de lucru, marginea discului de slefuit care penetraze a direct piesa de lucru se poate agata in aceasta si duce astfel la smulgerea discului de slefuit sau provoca recul. Discul de slefuit se va deplasa caret operator sau in sens opus acestua, in functie de directia de rotatie a discului in punctul de blocare. In această situatie discurile de slefuit se pot chiar rupe.
• Un recul este consecinta utilizari grese sate defectuoase a sculei eletrice. El poate fi impiedicat prin masuri preventive adevate, precum cele describe in continuare.
  a) Tineti bine scula electrica si aduceti-va corpul si bratele intr-o pozitie in care sa puteti controla fortele de recul. Folosiiti intotdeauna un maner suplimentar, in caz ca acesta exista, pentru a avea un control maxim asupra fortelor de recul sau a momentelor de reactie la tura tii inalte. Operatorul poate stapani fortele de recul si de reactie prin masuri preventive adecvate.
  b) Nu apropiatti niciodata帽子 de dispositivele del lucru in miscare de rotatie. In caz de recul dispositivul de lucru se poate deplasa peste帽子 dumneavoastr.
  c) Evitàti să stationati cu corpul in zona de mișcare a sculei electrice in caz de recul. Reculul proiectează scula electrică intr-o directie opusă mișcarii discului de slefuit din punctul de blocare.
  d) Lucrati extrem de atent in zona colturilor, muchilor ascuite, etc. Evitati ca disposizitivul de lucru sa ricoseze dupa izbirea de piesa de lucru si sa se blocheze. Dispositivul de lucru aflat in miscare de rotatie are tendinta sa se blocheze in colturi, pe muchii ascuite Sau cand ricoseaza in urma izbirii. Aceasta duce la pierderea controlului Sau la recul.

3) AVERTIZÄRIDE SIGURANTA SPECIFICE PENTRU OPERATIUNIDEPOLIZARESAU TAIERE ABRAZIVA

4) ALTE AVERTISMENTE SPECIALE PRIVIND TAIEREA

e) Nu folosi pânze de ferăstrau pentru lemn sau pânze dințate. Asemenea dispositive de lucru provoacă frevent recul sau duc la pierderea controlului asupra sculei electrice.
a) Folosi numai corpuri abrazive admise pentru scula dumneavoastră electricăși o aparatoare de proteție prevăzută pentru aceste corpuri abrazive. Corporile abrazive care nu sunt prevăzute pentru această sculă electrică nu pot fi acoperiteși protejate suficient, fiind nesigure.
b) Discurile de selsefoure cu degajare trebuie astfel montate incat suprafata lor de slefoure sa nu depaseasca planul marginii aparatoarei de protectie. Un disc de slefoure montat necorespunzator, care depaseste planul aparatoarei de protectie, nu poate fi acoperit suficient.
c) Aparatoarea de protectie trebuie fixata sigur pescula electrica si astfel ajustata incat sa se atingao un grad maxim de siguranta in expoatare, adicanumai o portiune extrem de mic a corpului abraziv sarnana descoperita in partea dinspre operator. Aparatoarea de protectie trebuie sa protejeze operatorul de fragmentele desprinse prin slefuire, de atingerea accidental a corpului abraziv si de scanteilor care pot aprinde imbracaminteea.
d) Corpurile abrazive trebie folosite numai pentru posibilitătile de'utilizare recomandate. De exemplu: nu Şlefuiţi niciodata cu partea laterala a unui disc de tăiere. Discurile de tăiere sunt destinate indepartarii de material cu marginea discului. Exercitarea unei forțe laterale asupra acestui corp abraziv poate duce la ruperea sa.
e) Folosti intotdeauna flanse de prindere nedeteriorate avand dimensiuni si forme corespunzatoare discului de slefuit ales de dumneavoastr. Flansele adecvate sprijina discul de slefuit diminuand astfel pericolul ruperii acestua. Flansele pentru discuri de taiere pot fi diferite fata de flansele pentru alte discuri de slefuit.
f) Nu intrebuinnta di scuri de slefuit uzate provenind de la scule eletrice mai mari. Discurile de slefuit pentru sculele electrice mai mari nu sunt concepute pentru turatiile mai ridicate ale sculelor electrice mai mici si se pot rupe.
a) Eviti blocarea discului de taiere sau o apasare prea puternica. Nu executati taieri exagerat de adanci. O supraincarcare a discului de taiere mareste solicitarea acestua si tendinta acestua de a se inclina gresit in piesa de lucru sau de a se bloca, aparand astfel posibilitatea unui recul sau a ruperii corpului abraziv.
b) Evitaţi zona din faţași din spatele discului de tăiere care se roteșe. Dacă deplasăți discul de tăiere in piesa de lucru în directie opusă dumneavoastră, în caz de recul, scula electrică impreună cu discul care se roteșe pot fi proiectate direct spre dumneavoastră.
c) Daca discul de taiere se blocheazaa Sau daca intrerupeti lucrul, deconnectati scula electrica si nu o miscati panacand discul se opreste complet. Nu incercatni niciodata sa extragei discul de taiere din taietura, alfel se poate produce un recul. Stabiliti si indepartatci cauza blocarii discului.

d) Nu reporniti niciodata scula electrica CAT timp aceasta se mai afla inca in piesa de lucru. Lasati discul de taiere sa atinga turaia nominala si numai dupa aceea continuati sa taiati cu precautie. In caz contrar discul se poate agata, sari afara din pisa de lucru Sau provoca recul.
e) Sprijiniti placile sau piesele de lucru mari pentru a diminua riscul reculului cautat de blocarea discului de tăiere. Piesele mari se pot incovoia sub propria greutate. De aceea piesa de lucru trebuie sprijinită pe ambele pârì, atât in apropiertea liniei de tăiere CAT si pe margine.
f) Fiti extrem de atenti in cazul, taieri de cavitatei" in pereidea existenti sau in alte sectoare fara vizilitate. La penetrarea in sectorul vizat, discul de taiere poate cauza un recul dacnimeeste in conducte de gaz sau de apa, conductori electrici sau alte obiecte.

INSTRUCTION DE SIGURANTA SUPLIMENTARE

GENERALITÄTI

• Această sculă nu este potrivita pentru slefuire/tăiere umeda
• Folosiţi doar flansele care sunt livrate cu această sculă
• Această sculă nu trebuie să fie folosit de persone sub 16 ani
• Decuplate intotdeauna stecherul de la sursa de alimentare inainte de a face o reglare sau o schimbare de accesoriu

ACCESORII

• SKIL garanteză functionarea perfectă a aparatului numai dacă sunt folosite accesoriile originale
• Folosiţi numai discuri de Şlefuire/tāiere cu o grosime maxima de 6 mm Şi un diamétru al orificiului axului de 22 mm
• Pentru montarea/utilizarea accesoriilor care nu provin de la firma SKIL respectati instructiunile responsivului producctor
• Nu folositi niciodata reductoare sau adaptoare pentru a fixa discuri de slefuire/taiere cu orificiu mare
• Nu folositi niciodata accesorii cu orificiu filetat orb mai mic decat M14x21mm
• Manevrati ši deposizati cu grijă discurile de Şlefuire/täiere pentru a evita spargerea ši fisurarea lor

UTILIZARE IN AER LIBER

• Conectati sculă prin intermediul unui intrerupător de curent de defect cu un current de declansare de maximum 30mA

INAINTEA UTILIZABII

• Inaintea utilizări pentru prima dataă a sculei este recomandat să primiti informatții practice
• Verificazioni intotteauna dacà tensiunea de alimentare este aceeasi cu tensiunea indicata pe placuţa de identificare a sculei
  Montati intotdeana manerul auxiliar F ② si dispositivul de protectie F ② ; nu folositi niciodata scula fara ele

• Folosiţi detectoare adecovate pentru depistarea conductelor și conductorilor de alimentare sau apelati in acest scop la intrerprinderea locală de furnizare a utilitateților (contactul cu conductorii electrici poate provoca incendii sau electrocutare; deteriorarea unei conducte de gaz poate duce laexplozii; spargerea unei conducte de apă provoacă pagube materiale sau poate provoca electrocutare)

• Nu prelimucrati materiale care contin azbest (azbestul este considerat a fi cancerigen)

• Praful rezultat din materiale precum vopseaua care contine plumb, unele specii de lemn, minerale si metale poate fi periculos (contactul cu praful Sau inhalarea acestuia poate provoca reacti allergice si/sau afectiuni respiratoriui operatorului sau personelor care staun in apropiere); purta i masca de praf si lucrati cu un disposizitiv de extragere a prafului cand poate fi conectat
  Anumite tipuri de praf sunt clasificate ca fiind cancerigene (cum ar fi praful de stejar si fac) in special in combinatie cu aditivi pentru tratarea lemnului; purtaio masca de praf si lucrati cu un dispositiv de extragere a prafului cand poate fi conectat
• Respectati reglementäre nationale referitoare la aspirata prafului in functie de materialele de lucru folosite
• Aveti grijä la tāierea canalelor, in special in zidurile de rezistenta (orificile in zidurile de rezistenta se supun reglementarilor specifie tārii respective; aceste reglementāri trebuie respectate in toate situatiile)
  Securizati piesa de lucru (o piesa de lucru fixata cu clame sau intr-o menghina este tinita mult mai in sigurantha decat manual)
• Nu fixati sculă in menghina
• Folositi cabluri de prelungire derulate complet, protejate/ izolate, cu o capacitate de 16 amperi

IN TIMPUL FUNCTIONÄRII

• In cazul in care cordonul este deteriorarat sau sectionat in timpul lucrului, nu atingeti cordonul, dar deconecta imediat de la przyza
• Nu utilizes niciodata scula electrica atunci candid cablul este deteriorar; acesta trebuie inlocuit cu un cablu special, disponibil prin intermediul organizatiei de service.
• In cazul unor defectiuni electrice sau mecanice deconnectati imediat instrumentul si scoateti snurul din priză

DUPA UTILIZARE

• După oprìrea sculei, nu opriṭi niciodata roṭatia accesoriiului aplicándu-i acestuia o fortă lateră

EXPLICATIA SIBBOLURILOR DE PE INSTRUMENT

③ CitiTi manual de instructiuni nainte deutilizare
4 Purtati ochelari de protectie si ccasti antifonce
⑤ Izolatie dubla (nu este besoinar fir de impamantare)
6 Nu aruncai instrumentul direct la pubelele de gunoi

UTILIZAREA

Montarea accesoriilor ②!deconnectati priza

-curatai fusul A si toate partile care urmeaza a fi montate
-strangeti flanza de prindere B cu cheia de C in temp ce apasati butonul de blocare a fusului D

! apasaţi butonul de blocare a fusului D atunci cand axul A este oprit

• pentru demontarea accesorilor actionati in ordinea inversa a operatilor
  ! discurile de šlefuire/täiere devin foarte fierbinti in timpul utilizāri; nu le atingeti pānă nu s-au racit
  ! nu folosi niciodata un disc de slefuire/taiere caruia sa ii lipseasca inscriptionarea sub forma unei etichete (in caz ca acesta exista)

Montarea manerul auxiliar F

!deconectati priza

• insurabti manerul auxiliar F in partea dreaptä, partea stangā sau partea superioarà a masinii (in functie de operatiunea care urmeazá a fi efectuata)

• Demontarea/montarea/reglajul disposizitivul de protectie

G 8

!deconectati przy

! asigurati-va că parteainchisa a dispositivului de protectie este intotdeauna ndreptata câtre operator

-daca este necessities, strangeti dispositivul de protectie G prin insurubarea surubului X, care este presetat din fabrica (asigurati-va că dispositivul de protectie este injchis)

• Inainte de a folosi scula

-asigurati-vá că accesoriul este corect montat.si bine strâns

• verificati dacă accesoriul se invarteste liber, rotindu-l cumana

-testa scula in functionare cel putin 60 de secunde la cea mai mare turatie de mers in gol intr-o positie sigura

-opriti imediat in cazul unor vibratii considerabile sau al alter oddefecte si verificati scula pentru a stabili cauza

• Intrerupator pornit/oprit de siguranta H ⑨

-porniti scula a

! astepta-va la un impact brusc atunci cand scula este conectata

! inainte ca accesoriul sa atingă piesa care urmează a fi prelimucrata, sculă ar trebui sa functioneze la intreaga viteza

-opriti scula ⑨

! inainte de oprirea scula, trebuie sa o ridicati de pe piesa de prelucrat

! accesoriuI continua sα se roteascā pentru o scurtā perioada de temp dupa ce scula a fost deconnectata

• Slefuirea ⑩

-misceati scula inainte -napoi apasand moderat

! nu folosiţi niciodata un disc de tăiere pentru sfeuire laterala

• Täirea ⑪

-atunci cand taieti nu basculati sculă

-miscepatintotdeauna scula in aceeasi directie ca sisiageata de pe port-scula pentru ca scula sa nu fiearuncata din taiere in mod necontrolat

• nu apasati scula; lasati viteza discului de taiere sa-si indeplineasca sarcina

-viteza de lucru a discului de taiere depinde de materialul care trebuie taiat

-nu blocati discurile de taiere cu presiune laterala

• Manuirea si dirijarea sculei ⑫

-tineti intotdeauna cu putere scula cu ambele maini, aca
incat sa o puteti controla in orice moment

! in timpe ce lucrati, tinei intotdeauna scula de zona (zonele) de prindere colorate gri ⑫

-mentineti o poziţie sigură a corpului

-fiti atenti la directia de rotatie; tinei intotdeauna sculaa asa incat scanteile si praful provenit de la slefuire/taiere sa nu se deplaseze in directia corporuli

-mentineti fantele de ventilatie J ② neacoperite

Montarea/scoaterea cheii de buloane C 13

-numai dacă scula este operata cu maner auxiliar cu o carcasă integrata de stocare a cheii de buloane

SFATURI PENTRU UTILIZARE

• Pentru mai multe informati, consultati www.skil.com

INTRETINERE / SERVICE

• Această sculă nu este destinata Utilizării profesionale

• Păstrați aparatul Şi cablul curat (mai ales fantele de ventilatie J ②)

! nu incercati sà curatai fantele de ventilatie infigand obiecte ascutite in ele ! deconnectati de la priza inainte de a curata

• Daca'in ciuda procedeler de fabricatie si control riguroase scula are totusi o pană, repararea acesteia se va face numai la un atelier de asistentă service autorizat pentru scule electrice SKIL

• trimiteti scula in totalitatea lui cu bonul de cumparare la distribuitorul sau la centrul de service SKIL cel mai apropriat (adrese si diagrame de service se gaseasc la www.skil.com)

• Trebuie sa fiti constienti de faptul ca deteriorarea datorata suprasarcinii Sau utilizarii incorcete a sculei vor fi exclude din garantie (pentru condiile de garantie SKIL consultati www.skil.com Sau intrebati distribuitorul)

MEDIUL

• Nu aruncați sculele electrice, accesoriile sau ambalajele direct la pubelele de gunoi (numai pentru târile din Comunitatea Europeană)

• Directa Europeana 2012/19/EC face referire la modul de aruncare a echipamentelor electrice si electronice si modul de aplicare a normelor in conformitate cu legislatia nationa; sculele electrice in momentul in care au atins un grad avansat de uzura si trebuiesc aruncate, ele trebuiesc colectate separat si reciclate intr-un mod ce respecta normele de protectie a mediului inconjurator

-simbolul 6 va va reaminti acest lucru

ZGOMOT/VIBRATII

• Măsurate in conformitate cu EN 60745, nivalul de presiune sonora a acestui instrumente este 87.0 dB(A) si nivalul de zgomot 98.0 dB(A) (incertitudinea K = 3 dB) si vibratia la slefuirea suprafetelor 9,1 (9130) / 7,7 (9131/9132) m/s^2 (suma vectoriala triaxiala; incertitudinea K = 1,5m/s^2 )

! alte aplicazioni (de ex: taierea) pot avea alte valori ale nivelului de vibrazioni

• Nivelul emisiilor de vibracoes a fost masurat in conformitate cu un test standardizat precisat in EN 60745; poate fi folosit pentru a comparar o scula cu alta si ca evaluare preliminara a expunerer la vibracoes atunci cand folosiţi scula pentru aplicatiile mentionate

-utilizarea sculei pentru aplicatiu diferite sau cu accesorii diferite si prost intretnute poate creste semnificativ nivelul de expunere

-momentele in care scula este oprita sau cand fonctioneaza dar nu executa nicio lucrare, pot reduce semnicificativ nivelul de expunere

! protejati-vi impotriva efectelor vibrilior prin intretinerea sculei si a accesoriilor sale, pastrand mainile calde si organizand procesele de lucru

BG

brnoi9130/9131/9132

yBOd

To3n INHCTpyMeHT e npedHa3NaueH 3a IInΦoBaHe, p3aHe n MaTnpaHe Ha MetaJI N KameHHN MaTePnaJI, 6e3 yIOTpe6a HbOda
To3n INHCTpyMeHT He e npedHa3HaueH 3a npocecnoHaHa ynotpe6a
-Операци no рязан c a6pa3NBH peхш ДИСКOBe ca pa3peшen caMo npn n3noI3BaHe Ha npedna3ntel npn pr3ahe (HaInuH eH KaTo onцhoJen SHKIL ancecoap 2610S00253 (9130) / 2610S00275 (9131/9132))
- Ipooyete n na3eTe TOBa p'koBOJCTBO 3a pa60Ta ③

TEXHnueChn DAHHN ①

EJEMHTH HAHCHTPMERTA ②

A 1nnHdeI
B 3aTgau, fnaHeu
C RaeyenKIOU
D ByToH 3a 3aKJIIOUBaHe Ha 1nHDeJa
E CkpenBaunn foNaHeu
F Tomouna pByHa
G 3aunTHo oxpana
H Oe3onacBaunpeKbcBau 3a BkIIOUbaHe/N3KIOUbaHe
J BeHTnlaUHnHHe OTBOpN

BE30NACHOCT

OBUH YA3AHNA 3A BE3ONACHA PABOTA C EIEKHTPOINHCTPYMEHTN

I PEPYUNPEHXDEHNE IpOueTe BCnHN npEynpeJHdHn 3a 6e3oNaChocT, HNCTpyKnH, NIOCTpaHn n CneuHnKaHn, DOCTaBHeC TO3n eHTponHCtpmEn. HeCnA3BaHeTO Ha BCnKN OINCAHn NO-DOy INCHTpKuMOnKe Da DOBeDe Do TOKOB yDap, NOxap N/NI TEKHO HapaHBAhe.

3ana3eTe BCnHn npedynpEHHn yHa3aHn 3a noI3BaHe B6bdeJe.

I3noJ3BaHnT no-dOJy TepMnH "eJeKtpOnHCTpyMeHT" ce OTHacr do 3axpaHbAHn OT eJeKtpnueckaTa MpeJa eJeKtpOnHCTpyMeHTn (cBc 3axpaHbau Ka6en) n do 3axpaHbAHn OT aKymlaTopHa 6aTePna eJeKtpOnHCTpyMeHTn (6e3 3axpaHbau Ka6en).
