Ürün tipi	Avuç taşlama makinesi
Marka	Skil
Model	9131 GA
Ana kullanım alanı	Metal ve taş taşlama, kesme ve temizleme
Hedef kullanıcı	Profesyonel olmayan (hobi)
Besleme	Şebeke (güç kablosu)
Şebeke gerilimi	230 V (etiketi kontrol edin)
Elektrik koruması	Çift yalıtım (topraklama gerekmez)
Anahtar	Güvenlik açma/kapama (yeniden başlatma önleyici)
Yardımcı tutamak	Evet, çıkarılabilir ve ayarlanabilir (sağ, sol, üst)
El koruyucu	Evet, ayarlanabilir
Koruma kapağı	Evet, taşlama ve kesme için (kesme için isteğe bağlı)
Mil kilitleme düğmesi	Evet, aksesuar değişimi için
Disk delik çapı	22 mm
Maksimum disk kalınlığı	6 mm
Uyumlu aksesuarlar	Taşlama taşları, kesme diskleri (orijinal SKIL önerilir)
Ses basıncı seviyesi	87 dB(A)
Akustik güç seviyesi	98 dB(A)
Titreşim (yüzey taşlama)	7,7 m/s² (K=1,5 m/s²)
Bakım	Havalandırma yuvalarını düzenli olarak temizleyin; onarımları yetkili SKIL servisine yaptırın.
Garanti	SKIL koşullarına göre (aşırı yüklenme veya yanlış kullanımı kapsamaz)
Güvenlik sembolleri	Kullanım kılavuzunu okuyun; koruyucu gözlük ve kulaklık takın; çift yalıtım; evsel atıklara atmayın.

Sık sorulan sorular - 9131 GA SKIL

SKIL 9131 GA avuç taşlama makinesi ile hangi işleri yapabilirim?

Bu taşlama makinesi, su kullanmadan metal ve taş parçaların taşlanması, kesilmesi ve temizlenmesi için tasarlanmıştır. Profesyonel kullanım için uygun değildir.

Hangi disk çapını ve kalınlığını kullanabilirim?

Diskler 22 mm delik çapına ve maksimum 6 mm kalınlığa sahip olmalıdır. Yalnızca SKIL tarafından önerilen veya şartnamelere uygun diskleri kullanın.

Bir taşlama veya kesme diski nasıl değiştirilir?

Önce aleti fişten çekin. Mili ve parçaları temizleyin. Mili kilitlemek için mil kilitleme düğmesine (D) basın, ardından sıkma flanşını (B) anahtarla (C) gevşetin. Diski değiştirin, ardından flanşı sıkıca vidalayın. Kilidi serbest bırakın.

Yardımcı tutamak ve el koruyucu kullanımı zorunlu mu?

Evet, her zaman yardımcı tutamak (F) ve el koruyucuyu (G) kullanın. Aleti bu güvenlik elemanları olmadan asla kullanmayın. Yardımcı tutamak, çalışmaya bağlı olarak sağa, sola veya üste vidalanabilir.

Çalıştırma ve durdurma prosedürü nedir?

Çalıştırmak için güvenlik anahtarını (H) ileri doğru itin. Alet çalıştırmada ani bir darbe üretir. Parçaya dokunmadan önce aksesuarın maksimum hıza ulaşmasını bekleyin. Durdurmak için anahtarı bırakın; aksesuar birkaç saniye daha dönmeye devam eder. Durmadan önce aleti parçadan kaldırın.

Geri tepme (kickback) nasıl önlenir?

Aleti iki elinizle sıkıca tutun, yardımcı tutamağı kullanın, diski sıkıştırmayın, keskin açılardan kaçının, kesmeyi zorlamayın ve disk tam hıza ulaşmadan kesmeye yeniden daldırmayın. Geri tepme, diskin aniden sıkışmasıyla oluşur.

Hangi koruyucu ekipmanları giymeliyim?

Koruyucu gözlük, kulaklık, toz maskesi, eldiven ve uygun bir önlük giyin. Kıvılcımlar ve parçalar ciddi yaralanmalara neden olabilir.

Bir kesme diski taşlama için kullanılabilir mi?

Hayır, asla bir kesme diskini yan taşlama için kullanmayın. Kesme diskleri kenarıyla çalışmak üzere tasarlanmıştır ve yanal kuvvet onları kırabilir.

SKIL 9131 GA taşlama makinesi nasıl bakım yapılır?

Aleti ve kabloyu, özellikle havalandırma yuvalarını (J) temiz tutun. Keskin nesneler sokmadan düzenli olarak temizleyin. Temizlemeden önce daima fişten çekin. Onarımları yetkili SKIL servisine yaptırın.

Alet anormal şekilde titrerse ne yapmalıyım?

Aleti derhal durdurun ve fişten çekin. Diskin doğru takıldığını ve hasarsız olduğunu kontrol edin. Titreşim devam ederse, aleti 60 saniye boşta çalıştırın. Sorun devam ederse, SKIL satış sonrası servisine danışın.

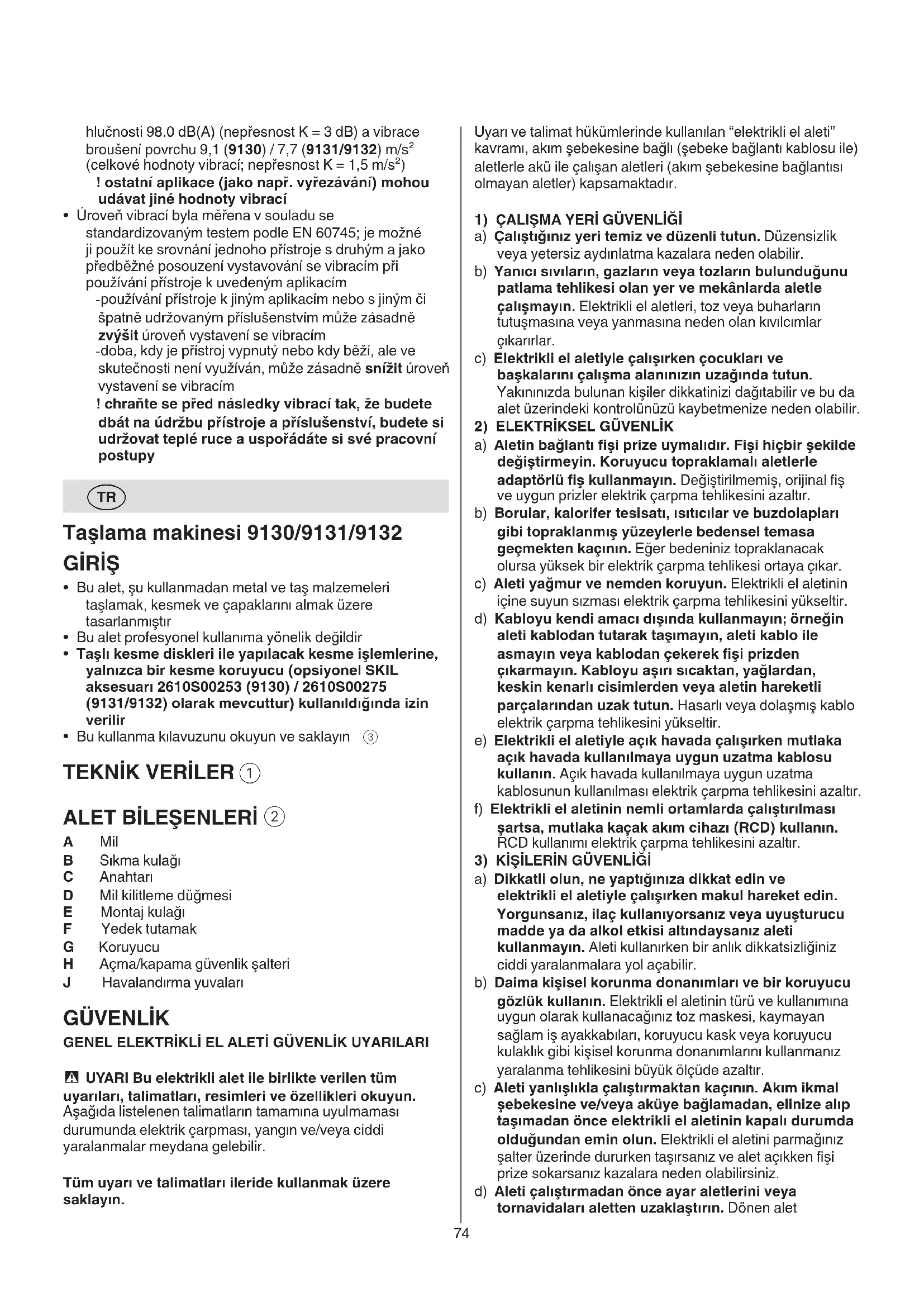

KULLANIM KILAVUZU 9131 GA SKIL

• Bu alet, Şu kullanmadan metal ve taş malzemeleri taşlamak, kesmek ve capakları almak üzere tasarlanmistir
• Bu alet profesyonel kullanima yönelik degildir
• Tasli kesme diskleri ile yapilacak kesme islemlerine, yalinizca bir kesme koruyucu (opsiyonel SKIL aksesuari 2610S00253 (9130) / 2610S00275 (9131/9132) olarak mevcuttur) kullanildiginda izin verilir
• Bu kullanma kilavuzunu okuyun ve saklayin ③

TEKNIK VERILER ①

ALET BILESENSLERI ②

A Mil
B Sikma kulaqi
C Anahtarı
D Mil kiliteme dugmesi
E Montaj kulaqi
F Yedek tutamak
G Koruyucu
H Açma/kapama güvenlik salteri
J Havalandirma yuvalari

GÜVENLIK

GENEL ELEKTRIKLI EL ALETI GUVENLIK UYARILARI

UYARI Bu elektrikli alet ile birlikte verilen tum uyarilari, talimatlari, resimleri ve ozellikleri okuyun. Asagida listelenen talimatlarin tamamina uyulmaması durumunda elektrik carpması, yangin ve/veya ciddi yaralanmalar meydana gelebilir.

Tüm uyari ve talimatlari ileride kullanmak uzere saklayin.

Uyari ve talimat hukumlerinde kullananan "elektrikli el aleti" kavrami, akim sebekesine bagli (sebeke baglanti kablosu ile) aleterle akü ile calisan aletleri (akim sebekesine baglantisi olmayan aletler) kapsamaktadir.

1) CALISMA YERI GUVENLIGI

a) Calistiginiz yeri temiz ve duzenli tutun. Düzensizlik veya yetersiz aydinlatma kazalara neden olabilir.

b) Yanici sivilarin, gazlarin veya tozlarin bulundugunu patlama tehlikesi olan yer ve mekanlarda aletle calismayin. Elektrikli el aletleri, toz veya buharlarin tutusmasina veya yanmasina neden olan kivicimlar qikarirlar.

c) Elektrikli el aletyle calisirken cocuklari ve baskalarini calisma alaninizin uzaginda tutun. Yakininizda bulunan kisiler dikkatinizi dagitabilir ve bu da alet uzerindeki kontrolunuzu kaybetmenize neden olabilir.

2) ELEKTRIKSEL GUVENLIK

a) Aletin baglanti fişi prize uymalidir. Fisi hiçbir sekilde değistirmeyin. Koruyucu topraklamalı aletlerle adaptorölru fiş kullanmayın. Değistirilmemiş, original fiş ve uygün prisler elektrik carpma tehlikesini azaltir.

b) Borular, kalorifer tesisati, isiticilar ve buzdalaplari gibi topraklanmis yüzeylerle bedensel temasa gezemkten kaçınin. Eger bedeniniz topraklanacak olursa yüksek bir elektrik carpma tehlikesi ortaya Çikar.

c) Aleti yagmur ve nemden koruyun. Elektrikli el aletinin icine suyun sizmasi elektrik carpma tehlikesini yuksaltir.

d) Kabloyu kendi amaci disinda kullanmayin; orneigin aleti kablodan tutar taismayin, aleti kablo ile asmayin vya kablodan cekerek fişi prisden cikarmayin. Kabloyu asiri sicaktan, yaqlardan, keskin kenarl ciisimlerden vya aletin hareketli parcalarindan uzak tutun. Hasarli vya dolaismis kablo elektrik carpma tehlikesini yukteltir.

e) Elektrikli el aletiyle açık havada calisirken mutlaka açık havada kullanilmaya uygun uzatma kablosukullanin. Açık havada kullanilmaya uygun uzatmakablosunun kullanilmasi elektrik carpma tehlikesini azaltir.

f) Elektrikli el aletinin nemli ortamlarda calistirilmasi sartsa, mutlaka kasak akim cihazi (RCD) kullanin. RCD kullanimi elektrik carpma tehlikesini azaltir.

3) KIsILERIN GUVENLIJI

a) Dikkatli olun, ne yaptiigniza dikkat edin ve elektrikl el aletiyale calisirken makul hareket edin. Yorgunsaniz, ilac kullaniyorsaniz veya uyusturucu madde ya da alkol etkisi altindaysaniz aleti kullanmayin. Aleti kullarirken bir anlik dikkatsizliginiz ciddi yaralanmalara yol acabilir.
b) Daima kişi el korumma donanimi lari ve bir koruyucu gozluk kullanin. Elektrikli el aletinin turu ve kullanimna uygun olarak kullanacağıniz toz maskesi, kaymayan saglam is ayakkabilari, koruyucu kask vya koruyucu kulaklik gibi kişi el korumma donanimi larni kullanmaniz yaralanma tehlikesini buyuk olçude azaltir.
c) Aleti yanlisi kla calistirmaktan kaçınin. Akim ikmal sebekesine ve/veya aküye baglamadan, elinize alip tasimadan once elektrikli el aletinin kapali durumda oldugundan emin olun. Elektrikli el aletini parmagıniz salter üzerinde dururken tasırsanı ve alet acıkken fişi prize dokarsaniz kazalara neden olabilirsiniz.
d) Aleti calistirmadan once ayar alelnerini veya tornavidalari aletten uzaklastirin. Donen alet

parcasina temas halinde bulunan bir uç veya anahtar yaralanmalara neden olabilir.

e) Kendinize cok fazla guvenmeyin. Durusunuzun guvenli olmasina dikkat edin ve daima dengenizi koruyun. Bu sayede aleti beklenmedik durumlarda dahaiyi kontrl edersiniz.
f) Uygun is elbiseleri giyin. Genis giysiler giymeyin ve takı takmayin. Saçlarinizi ve giysilerinizi aletin hareketli parçalarindan uzak tutun. Bol giysiler, takilar veya uzun-SAclar aletin hareketli parçaları tarafindan tutulabilir.
g) Aletinize toz emme donanimi ve toz tutma donanimi takilabiliyorsa, bunlarin bagl olup olmadigi nve dokru islev gorp gormediklerini konrol edin. Toz emme donaniminin kullanimi tozdan kaynaklanabilecek tehlikeleri azaltir.
h) Aletleri sik kullanmaniz sebebyle kazandiginiz aliskanliklar, güvenlik prensiplerine uymanizi onlememelidir. Dikkatsiz bir hareket, biranda ciddi yaralanmalara yol acabilir.
4) ELEKTRIKLI EL ALETLERIYLE DIKKATLI CALISMAK VE ALETI DOGRU KULLANMAK
a) Aleti asiri olcude zorlamayin. Isinize uygun elektrikli el aletini kullanin. Uygun elektrikli el aleti ile belirtilen performans alaninda daha iyi ve daha guvenli calisirsiniz.
b) Açma/kapama salteri arizali olan elektrikli el aletini kullanmayin. Açilip kapanamayan bir elektrikli el aleti tehlikelidir ve onarilmasi gerekir.
c) Alette bir ayarlama islemine baslamadan, herhangi bir aksesuari degistirken veya aleti elinizden birakirken fisi prisden cekin veya akuyu cikarin. Bu onlem, elektrikli el aletinin yanlislkla calismasini onler.
d) Kullanim disinda iken elektrikli el aletinizi;cocuklarin ulasamayacaği bir yerde saklayin. Aleti kullanmayi bilmeyen veya bu güvenlik talimatini okumayan kisilerin aleti kullanmasina izin vermeyin.Denyimsiz kisiler tarafindan kullanildiklari takdirde elektrikli el aletleri tehlikeli olabilirler.
e) Elektrikli el aletinin ve aksesuarlarin bakimini ozenle yapin. Aletin hareketli parçalarinin kusursuz ilev görup görmediklerini ve sikişmadiklarini, parçalarin kırık veya hasarlı olup olmadiklarini kontrol edin, aktı takdirde alet ilelevini tam olarak yerine getiremez. Aleti kullanmadan once hasarlı parçaları onartin. Birçok ile kazasi aletlerin kotu ve yetersiz bakimindan kaynaklanir.
f) Kesici uçları keskin ve temiz tutun. Iyi bakim görtmş kesici uçlar daha ender seksışırl ve daha iyi yönlendirilirler.
g) Elektrikli el aletlerini, aksesuarı, uzkı ve benzerlerini bu guvenlik talimatina uygün olarak kullanın. Aleti kullanırken calisma kosullarini yaptıniniz,isidaima dikkate alin.Elektrikli el aletlerini Kendileri icin ongörulen islerin disinda kullanmak tehligi durumlarin ortayaçikmasina neden olabilir.
h) Tutamak ve kavrama yüezylerini kuru, yagsiz ve temiz tutun. Kaygan tutamak ve kavrama yüezyleri, aletin beklenmeyen durumlarda güvenli sekilde tutulmasini ve kontrl edilmesini engeller.
5) SERVIS
a) Aleti sadece uzman bir elemana ve original yedek parçalar kullandirarak onartin. Böylelikle aletin güvenligini korumu olursunuz.

TAŞLAMA MAKİNELERİ ICİN GÜVENLIK TALİMATLARI

1) TASI LAMA, ZIMPARALAMA, TEL FIRCA ILE CALISMA, PARLATMA VE A SINDIRICI KESME ISLEMLERI ICIN ORTAK GUVENLIK UYARILARI
a) Bu elektrikli el aleti taslama ve kesici taslama olarak kullanilmak uzere gelistirilmistir. Elektrikli el aleti ile birlikte teslim edilen butun uyarilara, talimata, sekillere ve verilere uyun hareket edin. Asagidaki talimat hukumlere uymadiginiz takdirde elektrik carpması, yangin veya ağır yaralanma tehlikesi ile karsilasabilirsiniz.
b) Bu elektrikli alet, zimparalama, telli fircalama veya parlatma isleri icin tavsiye edilmez. Bu elektrikli aletin yapması icin tasarlandigi islerin disinda kullanilmasi hasara ve kisesel yaralanmalara neden olabilir.
c) Üretici tarafindan bu alet icin öngörülmeyen ve tavsiye edilmeyen hiçbir aksesuar kullanmayin. Çunkü aletinize takabilecegüniz her aksesuar güvenli kullanimi garantı etmez.
d) Bu aletle kullanacaginiz uclarin musaade edilen devir saylari en azindan alet uzerinde belirtilen en yuksek devir sayisi kadar olmaldir. Musaade edilenden daha yuksek devir sayisi ile calisan uclar hasar gorebilir.
e) Uçlarin dis caplari ve kalınliklari elektrikli el aletinizin olçulerine uymaldir. Yanlis olçulere sahip uçlar yeterli olçude kontrol edilemez.
f) Disli adaptor parçaları olan uçlar zimpara miline tam olarak uymalidir. Flans yardimi ile takilan uzlarda uzclarin delik capi flansın bölgama capina uygun olmalidir. Elektrikli el aletine tam ve hassas bucimde tespit edilmeyen uzlar dizensiz dönerler, asiri olçude titresim:yaparlar ve aletin kontrolünün kaybina neden olurlar.
g) Hasarli uçarı kullanmayın. Her kullanımandan.Once taşlama disklerini soyulma ve;cizik, zimpara tablaları cizik, asınma ve yipranma, tel fırçaları gezsek ve kopuk tel aç,isindan kontrl edin. Elektrikli el aleti veya uç yere扭矩elursa,hasar gürup gormediklerini kontrl edin veya hasar gormemis bir uç kullanin. Ucu kontrl edip taktiktan sonra cevredebulunanlaru zaklaştinvelektrikli el aletini denemek üzere bir dakika kadar en yüksek devir sayisinda calistirn. Hasarli uçlar genellikle bu test calismasinda kırilir.
h) Kisisel korunma donanimi kullanin. Yaptiginiz ile uygun olarak tam koruyucu yuz speri, goz siperi veya koruyucu gozluk kullanin. Eger uygunsa ve gerekiyorsa, kucuk taşlama ve malzeme parçaciklarini sizden uzak tutacadieran toz maskesi, koruyucu kulaklik, koruyucu is eldiveni veya özel calisma onlugu kullanin. Gözler, ceşitli calisma türleri sirasinda ortaya cikan ve cevreye savrulan nesnelerden korunmalidir. Toz veya soluma maskesi calisma sirasinda ortaya cikan tozu filtré eder. Uzun sure asiri ve;cok yuksek gürultü altinda kalırsaniz isitme kaybina ugrayabilirsiniz.
i) Baskalarini calisma yerinizden yeterli uzaklikta tutun. Calisma alaniniza giren herkes kisisel koruyucu donanim kullanmaldir. Is parcasindan kopan parcalar veya kirlan uclar firlayabilir ve calisma alaninizin disinda da yaralanmalara neden olabilir.

j) Calisma esnasinda uç görünmenyén elektrik kablolarina veya kendi böglanti kablosuna temas etme olasiligi olan isleri yaparken aleti sadece izolasyonlu tutamaklarindan tutun. Gerilim ileten kablolarla temas elektrikli el aletinin metal parçalarini da elektrik akimna maruz birakabilir ve elektrik carpmasina neden olabilir.

k) Sebeke baglanti kablosunu donen uçtan uzak tutun. Elektrikli el aletinin kontrolünu kaybederseniz sebeke kablosu uç tarafindan kesilebilir veya yakalanabilir, eliniz veya kolunuz donmekte olan uca temas edebilir.

I) Uç tam olarak durmadan elektrikli el aletini hcbir zaman elinizden birakmayin. Donmekte olan uç aletin birakildigi zemine temas edebilir ve elektrikli el aletinin kontrolünu kaybedebilirsiniz.

m) Elektrikli el aletini tasirken calistirmayin. Giysileriniz donmekte olan uç tarafindan tutulabilir ve elektrikli el aleti bedeninizde delme yapabilir.

n) Elektrikli el aletinizin havalandirma deliklerini duzenli olarak temizleyin. Motor fani tozlari aletin govdesine ceker ve biriken metal tozlari elektrik carpmasina neden olabilir.

o) Elektrikli el aletini yanabilir malzemelerin yakininda kullanmayin. Kivilcimlar bu malzemeyi tutusturabilir.

p) Siv sogutucu madde gerektiren uclari kullanmayin. Su veya diger siv sogutucu maddelerin kullanimi elektrik carpmasina neden olabilir.

2) GERI TEPME VE BUNA ILISKIN UYARILAR

• Geri tepme, taşlama diski, zimpara tablası, tel XRCA ve benzeri uçlarin takilması veya bloke olması sonucu ortaya Çikan ani bir tepkidir. Takilma veya bloke olma donmekte olan.ucun ani olarak durmasina neden olur. Bunun sonucunda da kontrolden Çikan elektrikli el aleti blokaj yerinde.ucundonne yönünunsersine dogru ivmelenir.
  Orneigin bir taslama diski is parcasi icinde takilir veya bloke olursa, taslama diskinin is parcasi icine giren kenari tutulur ve bunun sonucunda da disk kirlir veya bir geri tepme kuvveti olusturabilir. Taslama diski blokaj yerinde donne yonune gore kullaniciyaDOGru veya onun bulundugu yerin tersineDOGru hareket eder. Bu durumda taslama diski kirlabilir.
• Geri tepme elektrikli el aletinin yanlş veya hatali kullanimin bir sonucudur. Geri tepme kuvveti asagida belirtilen onlemlerle onlenebilir.
  a) Elektrikli el aletini sikica tutun ve bedeninizle kollarinizi geri tepme kuvvetlerini karsiayabilecek konuma getirin. Yuksek devirlerde geri tepme kuvvetlerini veya reaksiyon momentlerini kontrol edebilmek icin eger varsa daima ek tutamagi kullanin. Kullanici kişi uygun onlemler alarak geri tepme kuvvetlerinin veya reaksiyon momentlerinin ustesinden gelebilir.
  b) Elinizi hiçbir zaman donmekte對於 ucin yakınina getirmeyin. Aletin ucu geri tepme durumlarda elinizedoğru hareket edebilir.
  c) Bedeninizi elektrikli el aletinin geri tepme kuvveti sonucu hareket edbilecegialandan uzak tutun.Geri tepme kuvveti blokaj yerinde elektrikli el aletini taslama diskinin donus yonunun tersineogruhareket ettirin.
  d) Özellikle köseler, keskin kenarl nesneler ve benzeri yerlerde cok dikkatli calisin. Ucun is parcasina carpip gericikmasini ve sikismasini onleyin. Donmekte alan uç köselerde, keskin kenarlarda vya carpma durumunda sikismaya egilimlidir. Bu durum

kontrol kaybina veya geri tepme kuvvetlerinin olusmasina neden olur.
e) Zincirli veya disli testere biçagl kullanmayin. Bu tip uçlar sik sik geri tepme kuvvetin olusmasina veya elektrikli el aletinin kontrolünün kaybina neden olur.
3) TASIAMA VE AŞINDIRICILI KESME ISLEMLERİNE YÖNELİK ÖZEL GÜVENLIK UYARILARI
a) Elektrikli el aletinizle sadece aletinizle kullanilmaya musaadeli taslama uclarini ve bu uclar icin ongorulen koruyucu kapagi kullanin. Elektrikli el aletiniz icin ongorulmeyen taslama uclari yeterli olcude kapatilamaz ve guvenli degildirler.
b) Dirsekli taşlama diskleri, taşlama yüzeyleri koruyucu dapat kenari dizlemini asmayacak bucimde takilmaldir. Usulne gore takilmamis, koruyucu dapat kenarini aşan bir taşlama diski yeterli olçude kapatilamaz.
c) Koruyucu kapak elektrikli el aletine guvenli bucimde takilmali ve en yuksek guvenligi saglayacak bucimde ayarlanmalidir, yani taslama malzemesinin mumkun olan en kucuk acik bolumku kullaniciyi gostermelidir. Koruyucu kapak kullaniciyi kirlan parcalara, taslama malzemesi ile rastlantisal temasa karsi ve kiyafetleri tutusturabilecek kivilcmlardan korumalidir.
d) Taslama uclari sadece tavsiye edilen islerde kullanilabilir. Ornejin: Bir kesici taslama uçunun yan taraf ile taslama yapmayin. Kesici taslama uclari diskin kenari ile malzeme kazima,—çın gelistirilmistir. Bu taslama diskine yan taraftan kuvvet uygulanınca kırilabilir.
e) Daima seçtiğiniz taşlama diskine uygün buyüklükte ve bicomde hasarsiz baglama flansi kullanin. Uygun flanslar taşlama diskerini destekler ve kırilmalarin Önler. Kesici taşlama diskerine ait flanslar diger taşlama diskleri icin kullananan flanslardan farkılık österebilir.
f) Buyuk elektrikli el alelerine ait asinmis taslama diskleri kullanmayin. Buyuk elektrikli el alelerine ait taslama diskleri kucuk elektrikli el alelerinin yuksek devirlerine gore tasaranmami olup, kirlabilirler.
a) Kesici taşlama diskinin bloke olmasini onleyin ve yüksek bastirma kuvveti uygulamayin. Cok derin kesme ileleri yapmayin. Kesici taşlama diskine asiri yük bindirilecek olursa sekselenme yapma olasili veya bloke olma olasili artar ve bunun sonucunda da geri tepme kuvvetlerinin olusma veya diskin kırilmatahlikesi ortaya Çikar.
b) Donmekte olan kesici taşlama diskinin arkasina gezemeyin. İs parçasi icindeki kesici taşlama diskini kendi yönünuzün tersine hareket ettirirseniz, elektrikli aletin geri tepme durumunda donmekte olan disk bedeninize扭矩 savrulabilelir.
c) Kesici taşlama diski seksirsa veya siz ile ara verirseniz, elektrikli el aletini kapatin ve disk tam olarak duruncaya kadar aleti sakince tutun. Halen donmekteolean kesici taşlama diskini hcbir zaman kesmehattindançikarmaya denemeyin, akti takdirde ortaya geritepme kuvvetleriçikabilir. Sekismanin nedenlerini tespit edin ve bunlari ortadan kaldirin.
d) Elektrikli el aletini is parcasi icinde bulundugu surece tekrar calistirmayin. Kesici ta壮大 diskinin en yuksek devre ulasmasini bekleyin ve sonra

kesme islemine dikkatli bicimde devam edin. Aksi takdirde disk acilanma yapabilir, is parcasindan disari firlayabilir veya bir geri tepme kuvvette neden olabilir.
e) Kesici taşlamanin sikişması durumunda ortaya*cikabilecek geri tepme kuvvetlerinden扭矩mek icin levhaları veya buyuk is parçaları destekleyin. Buyuk is parçaları kendi agrilikları nedeniyle bukulebilir. Bu gibi is parçaları her iki tarfant da desteklenmelidir; hem kesici taşlama diskinin yanindan hem de kenardan.
f) Duvarlardaki veya diger görünmenyüzeylerdeki "Cep bicimli icten kesme" islerinde özellikle dikkatli olun. Malzeme icine davon kesici taşlama diski gaz, su veya elektrik kabolarini veya baska nesneleri keserse gerı tepme kuvvetleri olşur.

EK GÜVENLIK TALIMATI

GENEL

• Bu alet sulu taslama ve kesme islerine uygun degildir
• Verilen kulaklari yaliniz bu aracla kullanin
• Bu alet 16 yaşın altindaki kılışler tarafindan kullanımamaldir
  Istediginiz ayar degisikliklerini ve aksesuar degisikliklerini yapmadan once mutlaka sebeke fisini prisden cekin

AKSESUARLAR

• SKIL sadece orijinal aksesuarlar kullanildiginda aletin dizgün calismasini garantı eder
• Yalnizca maksimum kalinligi 6 mm ve mil deligi capi 22 mm olan taslama/kesme diskleri kullanin
• SKIL olmayan aksesuarlarin montaji/kullanimi icin üreticisi tarafindan verilen aciklamaları inceleyin
• Genis delikli taslama/kesme disklerini uydurmak icin hiçbir zaman daraltı parçalar veya adaptorörler kullanmayın
  M14 x 21 mm'den küçuk "kor" dis çukuru olan aksesuarlar kullanmayin
• Catlamasini ve kırilmasini engellemek icin taşlama/kesmedisklerini dikkatli tutun ve saklayin

DISARIDA KULLANIM

• Aleti en fazla 30mA tetikleme akimindakesen akim sigortasina (FI) baglayarak kullanin

KULLANMADAN ONCE

Aleti ilk kez kullanmadan once pratik bilgiler alinmasi于此
Guc geriliminin, aletin ozellik plakasinda belirtilen voltaj degeriyle ayni oldugunu sik suk kontrl edin
Her zaman F ② yardimci kulpunu ve F ② koruyucusunu takin, aleti bunlar olmadan kesinlikle kullanmayin
Görünmeyen elektrik kablolarin beiirlemek icin uygun bir tarama cihazi kullanin veya yerel akim ikmal sirketlerinden yardim isteyin (elektrik kablolariyla temas, yangin cikmasina veya elektrik carpmalarina neden olabilir; bir gaz borusu hasar gorurse patlama tehlikesi ortaya cikar; bir su borusunun delinmesi halinde maddi hasarlar meydana gelebilir veya elektrik carpma tehlikesi ortaya cikabilir)
- Bu aletle asbest iceren malzemeleri islemeyin (asbest kanserojen bir madde kabul edilir)
Kursun iceren boya, bazı ahşap türleri, mineral ve metal gibi malzemelerden Çikan toz zararlı olabilir (tozla temasta bulunulması veya solunması operatörde veya yakinda bulunan kılıderde alerjik reaksiyonlara ve/ veya solunum yolu hastalıklarina neden olabilir); toz maskesi takın ve toz ekstraksiyon cihazıyla calisin (bağlanabiliyorsa)

• Bazı toz tipleri (örnégün meş ve kayınagnosticsuz), bilhassa ahçap yenileme katkı maddeleriyle birlikte, karsinojenik olarak siniflandırı; toz maskesi takin ve toz ekstraksiyon cihazı ile calisman (bağlanabiliyorsa)
• Calismak istediginiz malzemelerin, toz ile ilgili ulusal taleplerini takip edin
• Özellikle destek duvarlarinda oluklar açarken dikkatli olun (destek duvarlarindaki delikler ülkeye özel kurallara®, calismaya baslamadan once bu kurllar:tüm kosullar,—in sorumlu—in saat mühendisi)
• Calistiginiz parçayı sabitleyin (kılıçclarla ya da mengeneyle sabitlenmiş bir,is parçasi elle tutulan isten daha güvenilirdir)
  Aleti mengeneyle sikistirmayin
  Tamamen kusursuz ve güvenli 16 Amp uzatma kabolari kullanin

KULLANIM SIRASINDA

• Eger cihazi kullanirken kordon hasarGORr ya da kesilirse, kordona kesinlikle dokunmayin ve derhal fisicekin
• Aleti asla kablo hasarlyken kullanmayin; kablonun yetkili servis tarafindan özel olarak hazirlanmş bir kablo iledehyigişirilmesi gerekir.
• Elektriksel veya mekaniksel hatali calisma durumunda aleti hemen kapatin ve fisi cekin

KULLANIMDAN SONRA

Aleti kapattiktan sonra hiçbir zaman yandan Güç vererek aksesuarin donusünü durdurmayin

ALET ÜZERİNDEKI SIMGELERİN AÇİKLAMASI

③ Kullanmadan once kilavuzu okuyun
④ Koruyucu gozluk ve koruyucu kulaklik giyin
⑤ Gift yaltim (topraklama kablosu gerekli degildir)
⑥ Aletievdekicopkutusunaatmayin

KULLANIM

I sebeke fişini Çekin
-A milini ve takilan tum parçaları temizleyin
-D mil kilidi dugmesini iterken B sikma kulagini C anahtari ile sik

! D mil kilidini yalnizca A mili hareketsizken itin
-aksesuarlciikartmak icin tersini yapin
! kullanim sirasinda taslama/kesme diskleri;cok
isinirlar; soguyana kadar bunlara dokunmayin
! hicbir zaman yapistirilmis etiketi olmayan taşlama/kesme diski kullanmayin (egr mevcutsa)

F yardimci kulpun takilmasi ⑦

!sebeke fisini cekin
- yardimci tutamagi F aletin sag tarafina, ust tarafina veya sol tarafina vidalayin (yapilacak ise gore)

• Koruyucusunun G cikartilmasi/takilmasi/ayarlanmasi ⑧! sebeke fisini cekin

!koruyucunun kapali tarafinin her zaman calisana dogru olmasina dikkat edin
-gerekiyorsa, uretim sirasinda on ayarli vida
X'isikistirmak icin G koruyucusunu baglayin

(koruyucunun kapali oldugundan emin olun)

Aleti kullanmadan once

-aksesuarlarin dokru olarak monte edildiginden ve iyice sikilmis oldugundan emin olun
-monte edilen aksesuarin serbeste isleyip islemedigini el ile dondurerek kontrol edin
- aleti güvenli bir gezisyonda tutup, en az 60 saniye(Maximum hízda ve boşta calıstirarak bir deneme isteti yapın

• hissedilir derecede titresim veya baska bozukluklar olmasi halinde aleti hemen kapatin ve muhtemel bozukluklarin nedenlerini tespit edin

Acmakama gvenlik salteri H 9

-aleti calistirin ⑨ a

! alet acilinca ortaya cikacak ani sarsintiya dikkat edin

! aksesuar is parcasina temas etmeden once en yuksek devir sayisina ulasilmalidir

-aleti kapatin ⑨ b

! aleti kapatmadan once is parças üzerinden kaldirin

! aleti kapattiktan sonra, aksesuar birkac saniye dana donmeye devam eder

• Tāslama ⑩

• aleti hafif bir baskyla ileri geri hareket ettirin

! kenar taşlama icin hiçbir zaman kesme diski kullanmayin

• Kesme ⑪

-kesme islerinde aleti egmeyin

• aletin kontrol edilemez bir sekilde kesimden seksmasini engellemek icin aleti her zaman aletin basindaki ok yönunde hareket ettirin

-araca bir baski uygulamayin; kesme diskinin hizinin isini yapmasini bekleyin

-kesme diskinin calisma hizi kesilen malzemeye baglidir -kesme diskini yandan bir baskiya frelemeyin

Aletin tutulmasi ve kullanilmasi 12

• aleti her zaman iki elinizle sikica tutun, boylece aletin kontrolü her zaman szide olacaktir

! calisma esnasinda, aleti daima gri renkli bolge(ler) den tutun ⑫

-saglibmbiryuzeyde calisin

-dönme yönüne dikkat edin; aleti her zaman kivicimlarin ve taşlama/kesme tozunun vucuttan uzaga dokru gidecegi sekilde tutun

-havalandirma yuvalarini J ② acik tutun

• Anahtarin takilmasi/cikanlmasi C 13

-sadece alet entegre anahtar bolmesine sahip yardimci tutamak ile calistirildiginda gecerlidir

UYGULAMA ÖNERILERI

Daha fazla bilgi icin www.skil.com adresine bakin

BAKIM / SERVIS

• Bu alet profesyonel kullanima yönelik degildir

Aleti ve kablosunu daima temiz tutun (özellikle havalandirma yuvalarini J ②)

! havalandirma yuvalarini sivri uclu nesneler Sokarak temizlemeyi denemeyin

! temizlemeden once, cihazin fisini prisden cekin

• Dikkatli bicomde yurutulen uretim ve test yontemlerine ragmen alet anza yapacak olursa, onarim SKIL elektrkli aleleri icin yetkili bir serviste yapilmaldir

• aleti ambalajyla birlikte satin alma belgenizi de ekleyerek saticiniza veya en yakin SKIL servisine ulastirin (adresler ve aletin servis semalari www.skil.com adresinde listelenmistir)

• Asiri yuklenme ve yanlş kullanimin aleti garantı kapsamindan Çikaracagini unutmayin (SKIL garantı kosulları icin www.skil.com adresine bakin veya saticiniza basvurun)

CEVRE

• Elektrikli alelerini, aksesuarleri ve ambalajleri evdeki cop kutusuna atmayin (sadece AB ülkeleri icin) -kullanilmigi elektrikli aleleri, elektrik ve elektronik eski cihazlar hakkindaki 2012/19/EC Avrupa yonergelerine gore ve bu yonergeler ulusal hukuk kurllarina gore uyarlanarak, ayr olarak toplanmali ve cevre sartlarna uygun bir sekilde tekrar degerlendirmeye gonderilmelidir

--sembol ⑥ size bunu animsatmalidir

GÜRÜLTÜ / TITRESIM

• EN 60745 uyarinca olçulen bu aletin ses basinci seviyesi 87.0 dB(A) ve ses gucü seviyesi 98.0 dB(A) (tolerans K = 3 dB), yüzey taşlama sirasindaki titresimi ise 9,1 (9130) / 7,7 (9131/9132) m/s² (triaks vektör toplami; tolerans K = 1,5 m/s²)

! farkli uygulamalarda (kesme) farkli titresim seviyeleri olusabilir

Titresim emisyon seviyesi EN 60745'te sunulan standart testegore olculmustur; bu seviye, bir aleti bir baskasilya karilastirmak amaciyla ve aletin soz konusu uygulamalarda kullanilmasi sirasinda titresime maruz kalma derecesinin on degerlendirmesi olarak kullanilabilir

• aletin farkl uygulamalar icin veya farkl ya da bakimi yetersiz yapilmis aksesuarlarla kullanilmasi, maruz kalma seviyesini belirgin bicimde artrabilir
• aletin kapali oldugu veya calistigi ancakGPCAN lamda is yapmadi zamanlarda, maruz kalma seviyesi belirgin bicimde azalabilir

! aletin ve aksesuarlinin bakimini yaparak, ellerinizi sicut tutarak ve is modellerinizi duzenleyerek kendinizi titresimin etkilerinden koruyun

PL
