GEBRUIKSAANWIJZING Hot Spot Crystal IR Klarstein

Let op! Het apparaat is nicht geschikt voor gebruik als primaire bron van warmte.

gefeliciteerd met de aanschaft van dit apparaat. Lees de hierna volgende handleiding aandachtig door en volg de instructies op om schade te voorkomen. Voor schadeverooraakt door het Niet in ache nemen van de instructies of door onjuist gebruik nemen wij geen verantwoordelijkheid. Scan de QR code voor toegang tot de meest actuèle gebruikershandleiding en voor meer informatie rond het articlel.

INHOUDSOPGAVE

Veiligheidsinstructies 76

Inhoud 78

Montage 80

Bediening 82

Afstandsbediening 85

Reiniging en onderhoud 86

Technische parameters 87

Instructies voor afvoer 88

Fabrikant & importeur (UK) 88

TECHNISCHE GEGEVENS

Artikelnummer 10032942, 10032943
Vermogen 850 W
Stroomvoorziening 220-240 V~ 50/60 Hz
Instelbare temperatuur 5 tot 40 °C
Beschermingsgraad IP24
Afmetingen (HxBxD) 122 x 47 x 2,8 cm

VEILIGHEIDSINSTRUCTIES

Lees en volg de volgende verilheidsinstructies op, ook wanner u zich vertrouwd voelt met het apparaat. Bewaar de handleiding als naslagwerk. Bij gebruik van een elektrisch apparaat要去en de verilheidsinstructies.altijd opgevolgd worden, inclusief de volgenden:

• Gebruik uitsluitend de spanning die op het typeplaatje van het apparaat staat vermeld.
• Blokker de luchtstroom van de toevoer of afvoer op geen enkele wijze omdat dit tot oververhitting kan leiden en een risico op brand vormt.
• Bedek de ventilatiesleuven van de luchttoevoer en -afvoer Niet door het apparaat gegen een oppervlak teplaatsen. Objecten要去 op minimaal 1 meter afstand van de voorkant, zijkanten en achterkant staan.
• Plaats het apparaat Niet in de buurt van een warmtebron.
• Gebruik het apparaat Niet in een omgeving waar benzine, verf of andere Licht ontv Lambare stoffen zijn opgeslagen.
• Het apparaat worden hetijdens het gebruik. Raak de hete oppervlaktes Niet met de blote huid aan.
• Gebruik het apparaat Niet om was te drogen.
• Plaats geen vreemde objeven of metalen voorwerpen binnenin het apparaat of de ventilatiesleuven waar dat dit een elektrische schok, brand of beschadiging van het apparaat tot gevolg kan hebben.
• Dompel het apparaat Niet in vloeistof(fen) onder en LAST er geen water inlopen?!Dat dit kan leiden tot een elektrische schok.
• Gebruik het apparaat Niet wonneer de stroomkabel of stekker beschadigd is, wonneer het apparaat defect is geraakt, geallen is of op welke wijze dan ook beschadigd is. Laat het apparaat controeren, elektrisch of Mechanisch afstellen, onderhonden of repareren door een gekwalificierde elektricien.
  Bedien het apparaat Niet met natte handen.
• De meest voorkomende oorzaak van oververhitting is de opeenhoping van stof en pluis. Zorg ervoor dat dit regelmatig worden verwijderd door de stekkeruit het stopcontact te halen en de openingsen en de grill af te zuigen.
• Voor het reinigen altijd de stekker uit het stopcontact halen. Gebruik geen schuurmiddel voor het reinigen. Reinigen met een vochtige (niet natte) doek, ondergedompeld in een sopje.
• Steek de stekker Niet in het stopcontact voordat het apparaat volledig is opgebouwd.
• Het apparaat is Niet bestemd voor gebruik buitenshuis.
• Gebruik het apparaat Niet in de directe nabijheid van een bad, douche, zwembad of andere vloeistof(fen).
• Let erop dat het apparaat tijdens gebruik alkijdrechtop staat.
  Voordat u het apparaat verplaatst schakelt u het uit en LAST het afkoelen.
• Gebruik het apparaat Niet met opgerold snoer omdat er dan met groete waarschijnlijkheid warmte ontstaat wat een gevaar kan vormen.

• Het gebruik van een verlengsnoer worden bij dit apparaat Niet aanbevolen.

• Haal de stekker Niet uit het stopcontact voordat u het apparaat uitgeschakeld hebft.

• Trek Niet aan de stroomkabel om de stekker uit het stopcontact te halen. Altijd de stekker vastpakken.
• Haal de stekker uit het stopcontact wanner u het apparaat Niet gebruikt.
• Dit apparaat is nicht geschikt voor gebruik op langharig tapijt of flokati kleed.
• Laat de stroomkabel tijdens het gebruik Niet in contactkommen met heteppervlaktes.
• Leg de stroomkabel nicht onder tapijt, lopers, kleden, enz. Leg de kabel buiten het bereik van loopzones zDat niemand erover kan struikelen.
• De stroomkabel nicht verdraien, verbuigen of om het apparaat wikkelen aangezien dit de kabelisolatie verzwakt en kan breken. Let er.altijd op dat de hele kabel afgerold is.
• Niet buiten of op een natte ondergrond gebruiken.
• Niet verplaatsen zolang het apparaat nog warm is.
• Dit apparaat mag door kinderen vanaf 8aar evenals door Personen met verminderde fysiieke, sensorische en geestelijkke vermogens of gebrek aan kennis en/of ervaring worden gebruikt wanner deze onder toezicht staan of zich ingelicht omtrent het veilige gebruik van het apparaat en de waaruit voorkomende bevaren begrijpen.
• Reinigung en onderhoud mag Niet door kinderen worden uitgevoerd hetzij dat deze 8aar of ouder zich en onder toezicht staan.
• Kinderen mogen nicht met het apparaat spelen.
• Dit apparaat is nicht geschikt voor gebruik doorkleine kinderen of kwetsbare Personen zonder begeleiding. Kleine kinderen要去en onder toezicht staan om te voorkomen dat ze met het apparaat spelen.
• Het apparaat mag Niet onder een stopcontact worden gebruikt.
• Gebruik het apparaat Niet met een timer, schakeluur of ander apparaat dat de verwarming automatisch aan- en uitzet. Er bestaat brandgevaar wonneer het apparaat worden afgedekt of onjuist is geplaatst.
  Bedek de verwarming nicht! Gevaar voor overbelasting!
• Om het gevaar op een elektrische schok te vermiijden mag noch het apparaat, noch het snoer ondergedompeld worden in water of blootgesteld worden aan regen, vocht of andere vloeistof(fen) dan die, die voor het gebruik van het apparaat nodigহn.
• Het rooster garandeertkleine kinderen of kwetsbare personen geen volledige bescherming.
• Wonneer de stroomkabel beschadigd is要去 het door een gekwalificeerde elektricien worden verrangen om gevaar te voorkomen.
• Gebruik het apparaat uitsluitend voor het voorbestemde doel, zoals beschreiben in de gebruikershandleiding.
• Ieder ander gebruik worden afgeraden en kan tot brand, een elektrische schok of een andere verwonding leiden.
• het apparaat is uitsluitend bestemd voor huishoudelijk gebruik en Niet voor zakelijkde of industrièle doeleinden bestemd.

INHOUD

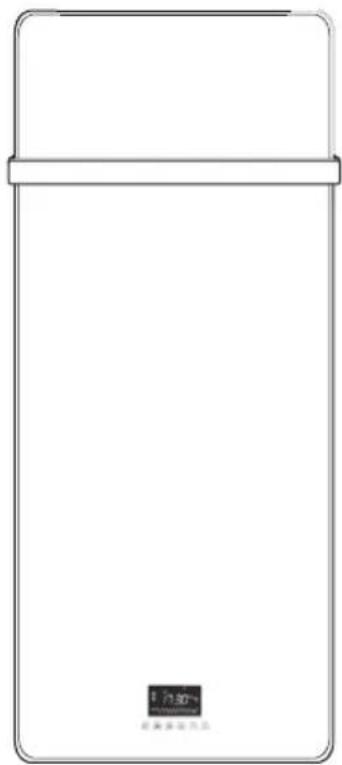

Verwarming

Afstandsbediening

Montagematerialiaal

Betekenis Tekening Aantal
Wandbeugel 2
Sluiting		2
Moer		2
Afstandshouder		2
Plug		4
Schroef		4

MONTAGE

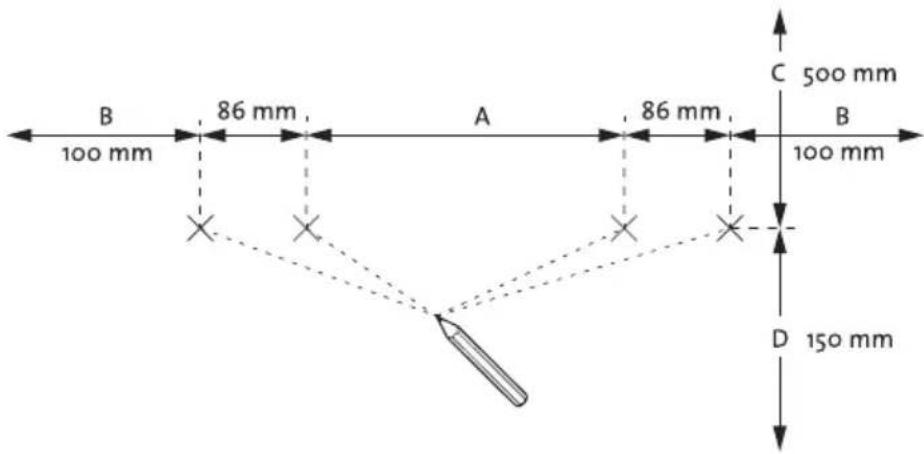

Markee de boorgaten op de muur. De volgende minimale afstanden要去en aangehouden worden:

Tot het plafond 50~cm

Tot de vloer 15 cm

Aandezijkanten10cm

LET OP!

Gevaar voor elektrische schokken! De horizontale afstand tot douche, badkuip, wasbak, e.d. moet minimaal 60 cmন.

A (mm) B (mm) C (mm) D (mm)

282 250 650 300

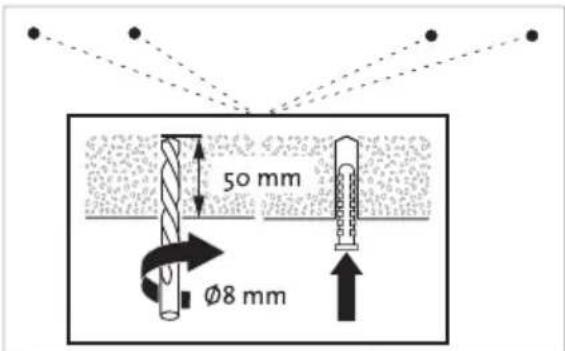

Boor de gaten. De boormachine要去en doorsnede van 8 mm hebben.
De diepte van het gat is 50 mm. Plaats de meegeleverde pluggen.

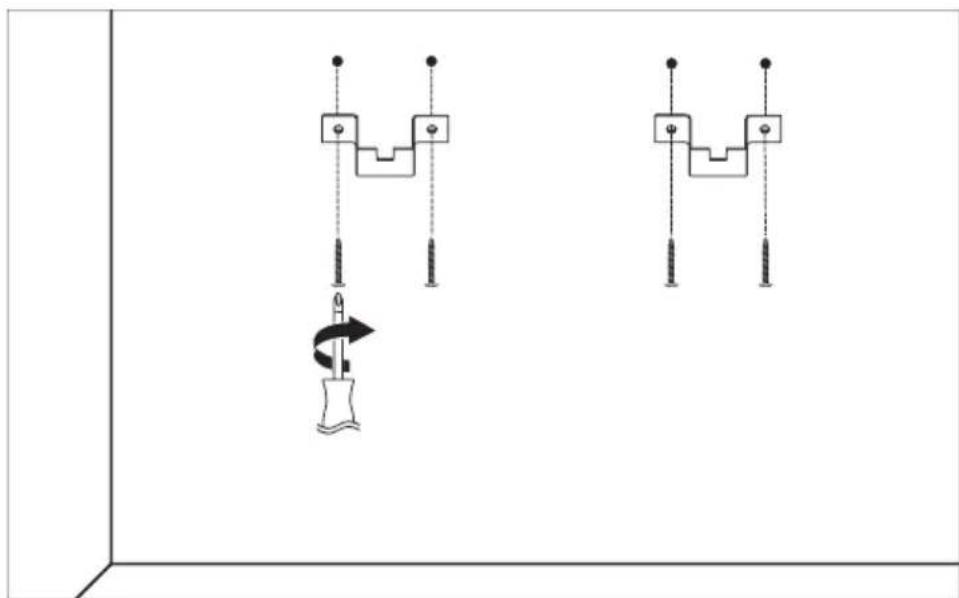

Schroef de wandbeugels aan de muur zoals afgebeeld. Gebruik de meegeleverde schroeven.

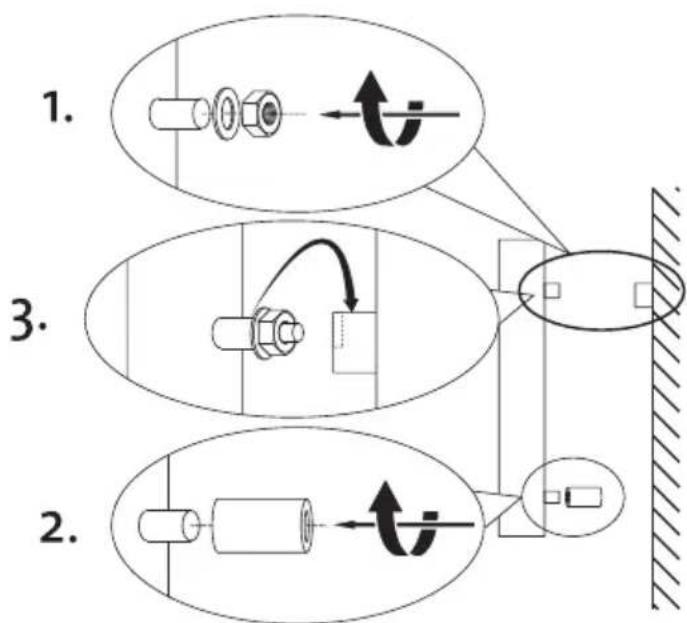

1. Plaats de sluistringen op de bovenste schroefdraad.
2. Schroef de moeren ca. 5 mm op het bovenste schroefdraad.
3. Schroef de afstandsholders op de onderste schroefdraad. Hang het apparaat met de bovenste schroefdraden op de wandbeugels. De sluitingen要去en zich aan de binnenkant van de wandbeugels bevinden.

1. Draai de moeren vast met een sleutel van 12 mm.
2. Pas het contact met de muur aan door de afstandsholders maar binnen of maar buiten te draaien. De afstandsholders van de onderste bevestiging要去en stabel gegen de muur aan liggen.
3. Steek de stekker in een geschikt stopcontact.

De montage is afgesloten.

BEDIENING

Controlepaneel

1 Weergave 'kinderslot'
2 Weergave 'lage warmtestand'
3 Weergave 'hoge warmtestand'
4 Actuele weekdag
5 Hoofddisplay
6 Actieve weekday

7 Modus weergave
(P_-,W of S-modus)
8 Weergave uren
9 Weergave 'niet actieve uren'
10 Weergave 'actieve uren'
11 Bedieningstoetsen

Actuele weekdayng en tijd instellen

Wanner u het apparaat inschakelt is de P-modus actief. in de P-moduskest u de weekdayng en tijd instellen. In de P-modus vindt geen verwarming plaats.

1. U wijztigt de ingestelde weekday dag door de toets SET gedurende 5 seconden ingedrukt te houden. De DAGEN van de week lichten een voor een op,That de toets los wonneer je de juiste weekday oplicht.

De ingesteld weekdayd wordt door het cijfer in de bovenste regel aangegeven.

1 Maandag
2 Dinsdag
3 Woensdag
4 Donderdag
5 Vrijdag
6 Zaterdag
7 Zondag

1. U wijzigt de ingestelde uren door de toets MODE gedurende 5 seconden ingedrukt te houden. Het aftellen van de uren begint. Laat de toets los wonneer het juiste uur worden aangegeven.
2. U wijzigt de ingestelde Minutes MIN gedurende 5 seconden ingedrukt te houden. Het aftellen van de minutes begint. Laat de toets los wanner het juiste aantal minutes worden aangegeven.

Weekprogramma instellen

In de W-modus=kunt u het weekprogramma instellen. Op de ingestelde Weekdagen enijdstippen worden het volledige verwarmingsvermogen ingeschakeld.

1. Druk op de toets SET om in W-modus te komen (modusweergave Wlicht op).
2. Druk op de toets MODE om de Weekdagen te selecteren waarop de verwarming geactiveerd要去 worden. U kunt kiezenussen een enkele dag, alleragen of een vanuit de fabriek ingestelde combinatie vanragen. De Weekdagen waarop het verwarmingsprogramma geactiveerd worden zich met de indicator voor actieve Weekdagen (4) gemarkeerd. De volgende combinaties kannen geprogrammeerd worden: (1), (2), (3), (4), (5), (6), (1, 3, 5), (2, 4, 6), (6, 1). (1, 2, 3), (4, 5, 6), (1, 2, 3, 4, 5, 6, 7), (1, 2, 3, 4, 5), (1, 2, 3, 4, 5, 6), (7).
3. Selecteer de uren waarop verwarmd要去 worden door op de toetsen en v te drukken. U kuntuit verschillende, in de fabriek ingestelde combinaties van uren kiezen (0-24uur).

Let op! Na het activeren van de W-modus kut u gedurende 10 seconden de urenselectieuitvoeren. Wanner u later de uren wilt instellen gaat u kortuit de W-modus door op de toets SET te drukken. Keer direct daarna terug in de W-modus door nogmaals op SET te drukken.

1. Bij elke urenindicator (6) bevindt zich een indicator of er dit uwrverwarmd worden (8/boven) of Niet (9/onder).

Let op! Het weekprogramma is alleen geactiveerd wonneer het apparaat zich in de W-modus befindt.

Automatische modus/ gewenste temperatuur honden

In de S-modus worden een vooraf ingestelde temperatuur gehandhaafd.

1. Druk op de toets SET om in de S-modus te:komen. (Modus indicator Slicht op).

In het hoofddisplay worden links de actuèle kamertemperatuur weergegeven. Rechts worden de ingestelde gewenste temperatuur weergegeven.

1. Stel met de toetsen en v de gewenste temperatuur in.

2. Wanneer de kamertemperatuur gelijk is aan de gewenste temperatuur schakelt de verwarming zichzelf UIT.

3. Wanner de kamertemperatuur 2^ onder de gewenste temperatuur komt, worden de zwakke verwarmingsmodus ingeschakeld (indicator voor zwakke verwarming (9)licht op).
4. Wanneer de kamertemperatuur 4^ onder de gewenste temperatuur kommt, worden de sterke verwarmingsmodus ingeschakeld (indicator voor sterke verwarming (10) Licht op).

Verwarming handmatig starten

U=knt naar wens de verwarming handmatig opstarten met zwak of sterk verwarmend vermogen.

1. Druk op de toets SET om in de S-modus te:komen. (Modus indicator Slicht op).
2. Start het verwarmen door op de toets te drukken. Druk nogmaals op om:tussen zwakke en sterke verwarmingsmodus te wisselen.U kunt aan de indicatoren voor zwak verwarmend vermogen (9) en sterk verwarmend vermogen (10) aflezen welke op dat moment actief is.
3. Om de handmatig gestarte verwarmingsproceduree te beeindigen drukt u de toets SET om de P-modus te verlaten.

Countdown voor uitschakeling activeren

In de S-modus kurz u een countdown instellen waarna de verwarming automatisch uitgeschakeld worden.

1. Druk op MODE om de actuele countdown aan te given (rechts in het hoofddisplay).
   Let op! Wanner 10 seconden lang geen toets worden ingedrukt schakelt het hoofddisplayteringu de weergave van kamer- en gewenste temperatuur.
2. Druk op de toets MODE om de countdown met eenuur te verlengen.

Kinderslot

Om het onbedoeld bedieren door kinderen te voorkomen kut u een kinderslot activeren. Wanner het kinderslot geactiveerd is reageert het apparaat nicht wanner er toetsen ingedrukt worden.

• Houdt de toets gemdurende 5 seconden ingedrukt om het kinderslot te activeren.
• Wonneer het kinderslot actief islicht de indicator voor het kinderslot op (11).

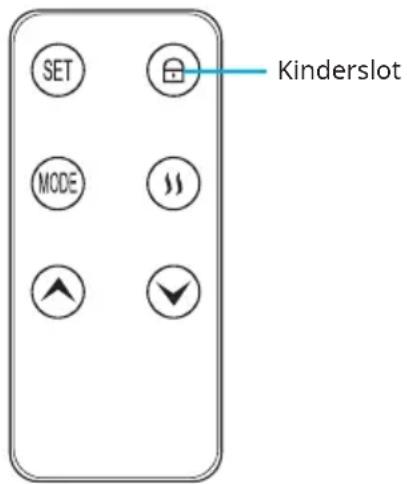

AFSTANDBEDIENING

Gebruik per afstandsbediening

Haal voor het eerste gebruik de isolatiefolie van het batterijenvak van de afstandsbediening. De afstandsbediening beschikt ook over een toets 品 waarmee het kinderslot in- enuitgeschakeld worden. Met de afstandsbediening zichn de actuèleweekdag en het actuèle tijdstip Niet in te stellen.

REINIGING EN ONDERHOUD

LET OP!
Gevaar voor elektrische schokken! Neem voor het reinigen van de stofcontainer de stekker uit het stopcontact.

• Wacht met het reinigen totdat het apparaat afgekoeld is en neem de stekkeruit het stopcontact.
• Gebruik geen schuur- of oplosmiddel. Veeg het articlel met een zachte, vochtige doek af.
• Verwijder regelmatig stof.
• Het apparatus waten of onderdompelen in water is verboden!
• Wonneer u de verwarming langerearend Niet gebruikt,maakt u hem schoon en bewaart u hem in de originele verpakking.
• Het apparaat moet in een droge, goed geventileerde ruimte worden geplaatst. Vermijdt een hoge luchtvochtigheid en een mechanische impact op het apparaat.

Identificatie model 10032942, 10032943
Aanduiding Symbool	Waarde Een	heid Aanduiding Een	heid
Warmtevermogen Alleen voor individuèle elektrische				accumulatiekachels:regulering van de warmtetroevoer
Nominalwarmtevermogen	Pnom	0,85 kW	Handmat	regeling van de warmtetroevoermet ingebouwde thermostat	nee
Minimalwarmtevermogen(richtwaarde)	Pmin	0,85 kW	Handmat	regeling van de warmtetroevoermet terugmeling van de kamer- en/ of externe temperatuur	nee
Maximal continuewarmtevermogen	Pmax	0,85 kW	Elektronisch	regeling van de warmtetroevoermet terugmeling van de kamer- en/ of externe temperatuur	nee
Hulpenergieverbruik Warmteafgifte met ondersteuning				van eenventilator	nee
Bij nominalwarmtevermogen(ventilatormotor)	elmax	n.v.t. kW	Type wartevermogen / Kamertemperatuurcontrolle
Bij minimaalamwarmtevermogen(ventilatormotor)	elmin	n.v.t. kW	Enkele wartestand, geenkamertemperatuurcontrolle			nee
In stand-by modus elSB		0,0008 kW	Twee ofmeerhandmatig in te stellen standen,geen kamertemperatuurcontrolle			nee
				Controle kamertemperatuur met mechanischethermostat	nee
				Met elektronische kamertemperatuurcontrolle nee
				Met elektronische kamertemperatuurcontrollenijdregulering	nee
				Met elektronische kamertemperatuurcontrollenweekdagregulering	ja
				Overige regelopties
				Kamertemperatuurcontrolle metaanwezigheidsherkenning	nee
				Kamertemperatuurcontrolle met open raamdetectie	nee
				Met afstandsbediening nee
				Met adaptieve regeling van het begin van deverwarming	ja
				Met bedrijstijdbegrenzing nee
				Met elektronische sensor	nee
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Duitsland

Wanner in uw land een wettelijk regeling geldt voor het afvoeren van elektrische en elektronische apparaten, wijst het hiernaast afgebeelde symbool, op het product zich of op de verpakking, erop dat het betreffende product Niet met het huisvuil afgevoerd mag worden. Inplaats waarvan dient het maar een centraal depot voor het recyclen van elektrische en elektronische apparaten te worden gebracht. Door het afval volgens de voorschriften af te voeren beschermt u het milieu en de gezondheid van uw medemensen gegen de negatieve consequenties. Informatie over recycling en de afvoer van dit product ontvangt u van uw gemeente of van uwplaatselijk grondstoffen- en afvaldienst.

Dit articikel bevat batterijen. Wonneer in uw land een wettelijk regeling geldt voor het afvoeren van batterijen, mogen deze Niet met het normale huisvuil worden weggegooid. Informeer maar deplaatselijk regelgeving inzake de geschaden afvoer van batterijen. Door de batterijen volgens de voorschriften af te voeren beschermt u het milieu en de gezondheid van uw medemensen gegen de negatieve consequenties.

FABRIKANT & IMPORTEUR (UK)

Fabrikant:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Duitsland.

Importeur voor Groot-Brittanniè:
