GEBRUIKSAANWIJZING ES 850 GRAEF

Algemeneveiligheidsaanwijzingen 74

Productbeschrijving 76

Voorwoord. 77

Informatie bij deze gebruiksaanwijzing 77

Waarschuwingen 77

Gevaardoor elektrische stroom. 78

Gebruik volgens de voorschriften 78

Beperking van de aansprakelijkheid. 78

Uitpakken 78

Verwijdering van de verpakking 79

Eisen aan de opstelplaats 79

Elektrische aansluting. 79

Dumbelwandige zeefinzetten 80

Enkelwandige zeefinzetten 80

Herinnering ontkalken 80

Manometer 80

Bedienveld programming 82

Vór de erstene ingebruikname 82

Ingebruikname 82

Ontluchten 82

Voorbereiding 83

Espresso bereiding. 83

Eenvoudigepresso 83

Dubbelepresso 84

Manuele espressobereiding 84

Automatisch uitschakelen 84

Melkopschuimen 84

Verklaring ontkalkfunctie 86

Ontkalkingstoompijpie 86

Ontkalking broeikop. 87

Naspoelen na ontkalking. 88

Reiniging van de broeikop 88

Uitwendige reining 89

Programming 89

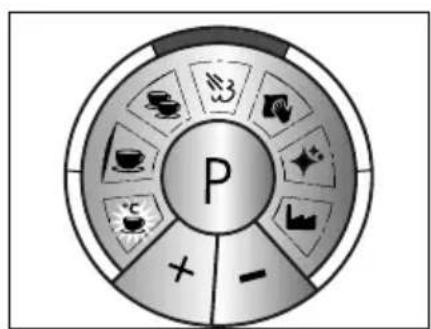

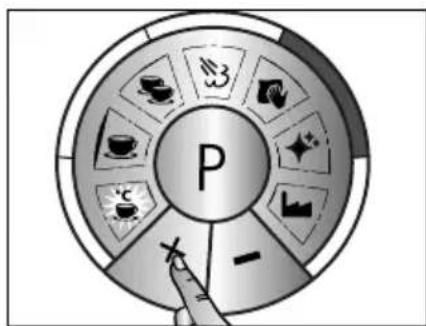

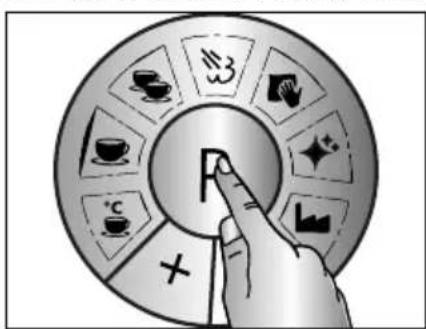

Koffietemperatuur 89

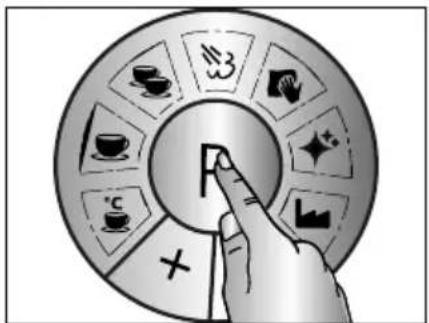

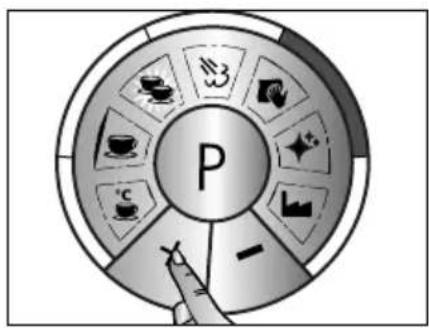

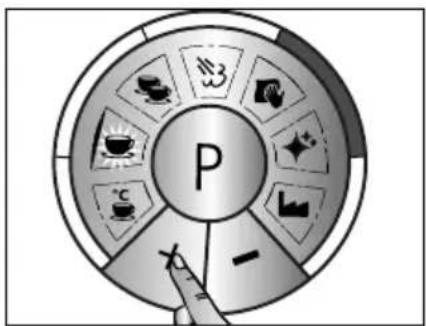

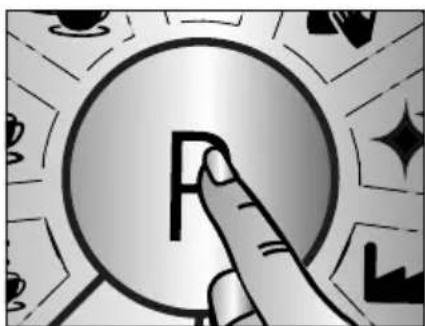

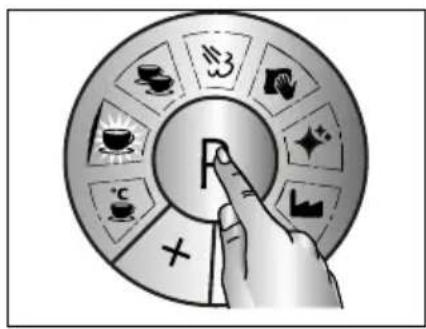

Aantal 1 kopje 90

Aantal 2 kopies. 91

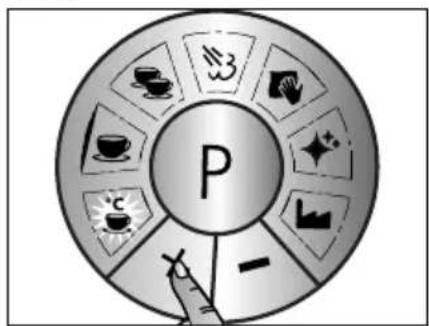

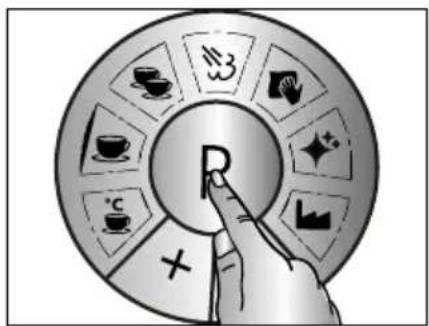

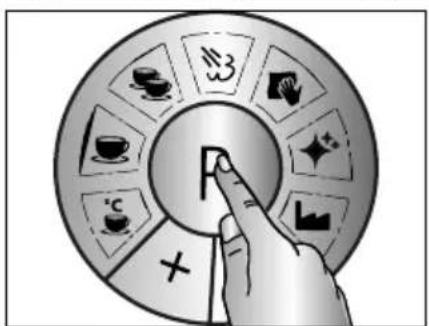

Stoomkwaliteit (vocht) 91

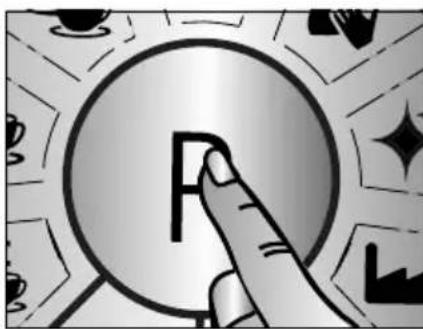

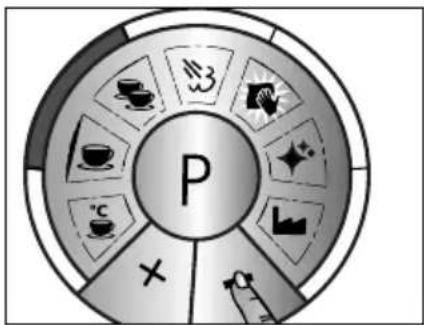

Herinnering ontkalken 92

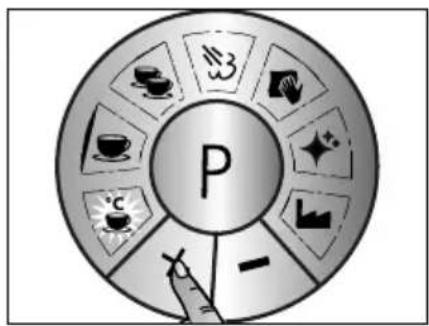

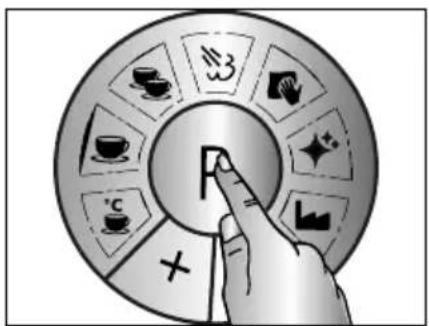

Fabrieksinstelling 93

Verwijdering van het apparatus 93

2aar garantie 93

ALGEMENE VEILIGHEIDSAANWIJZINGEN

Dit apparaat voldoet aan de relevante veiligheidsvoorschriften. Het Niet doelmatig gebruik kan tot persoonlijk lichamelijk letsel en materièle schade leiden.

Neem voor de veilige omgang met het apparaat de volgende instructies in acht:

• Controller het apparaat voor gebruik op optisch uitwendige schade aan behuizing, aansluitsnoer en stekker. Neem geen beschadigd apparaat in bedrijf.
• Indien het aansluitsnoer beschadigd is mag ze alleen door de fabrikant, zich klantendienst of een dergelijk gekwalificeerde persoon worden verwangen, om risico's te voorkomen.
• Reparaties mogen slechts worden uitgevoerd door een vakman of de Graef-klantendienst. Door ondeskundige reparatie können aanmerkelijke bevaren ontstaan voor de gebruiker. Bovendien verralt de garantieclaim.
• Defecte componenten mogen uitsluitend gegen originele reservenderdelen worden verrangen. Slechts voor deze onderdelen is gewaarborgd dat ze voldoen aan de veiligheidseisen.
• Dit apparaat kan ook door kinderen vanaf 8aar onder toezicht worden gebruikt alsook door personen met verminderde fysische, sensorische of mentale vaardigheden of met gebrek aan ervaring, als ze in het verilig gebruik van het apparaat geinstrueerd werden en de eruit resulterende risico's hebben verstaan. Reiniging en onderhoud mogen nicht door kinderen worden uitgevoerd, tenzij ze 8aar of ouder zich en hierbij onder toezicht staan.
• Apparaat en aansluitsnoer要去en van kinderenjonger dan 8aar worden weggehonden.
• Kinderen dienen onder toezurecht te staan om ervoor te zorgen dat zij nicht met het apparaat spelen.
• Het apparaat is er nicht voor bestemd met een externe tijdklok of een aparte afstandsbesturing te worden gebruikt.
• Het netsnoer altijd aan de stekker uit de contactdoos trekken, Niet aan het snoer.
• Let erop dat het aansluitsnoer nergens blijft hangen. dit zou tot neervallen van het apparaat hunnen leiden.
• Verpakkingsmaterialen mogen nicht als spellegood worden gebruikt. Er bestaat het gevaar van verstikken.
• Let op de aanwijzingen inzake de eisen aan de opstelplaats alsook m.b.t.

de elektrische aansluiting van het apparaat om lichamelijke letsels en materiaïele schade te voorkomen.

• Doe het apparaat Niet in de vaatwasmachine en gebruik het ook Niet onder stromend water.

Tijdens en na het gebruik zijn de oppervlakken heet.

Dit apparaat is bestemd voor het gebruik in huishouden en dergelijkke bereiken, zoals bv.:

In personeel keukens van winkels en kantoren
Inlandgoederen
In hotels, motels en andere woonmogelijkkheden
In ontbijtpensions

Een oneigenlijk en/of ander soort gebruik van het apparaat is gevaarlijk.

• Het apparaat uitsluitend doelmatig gebruiken.
• De in deze handleiding omschreiben methoden naleven.

Eventuele schadeclaims voor oneigenlijk gebruikং uitgesloten. Het risico heeft alleen de gebruiker.

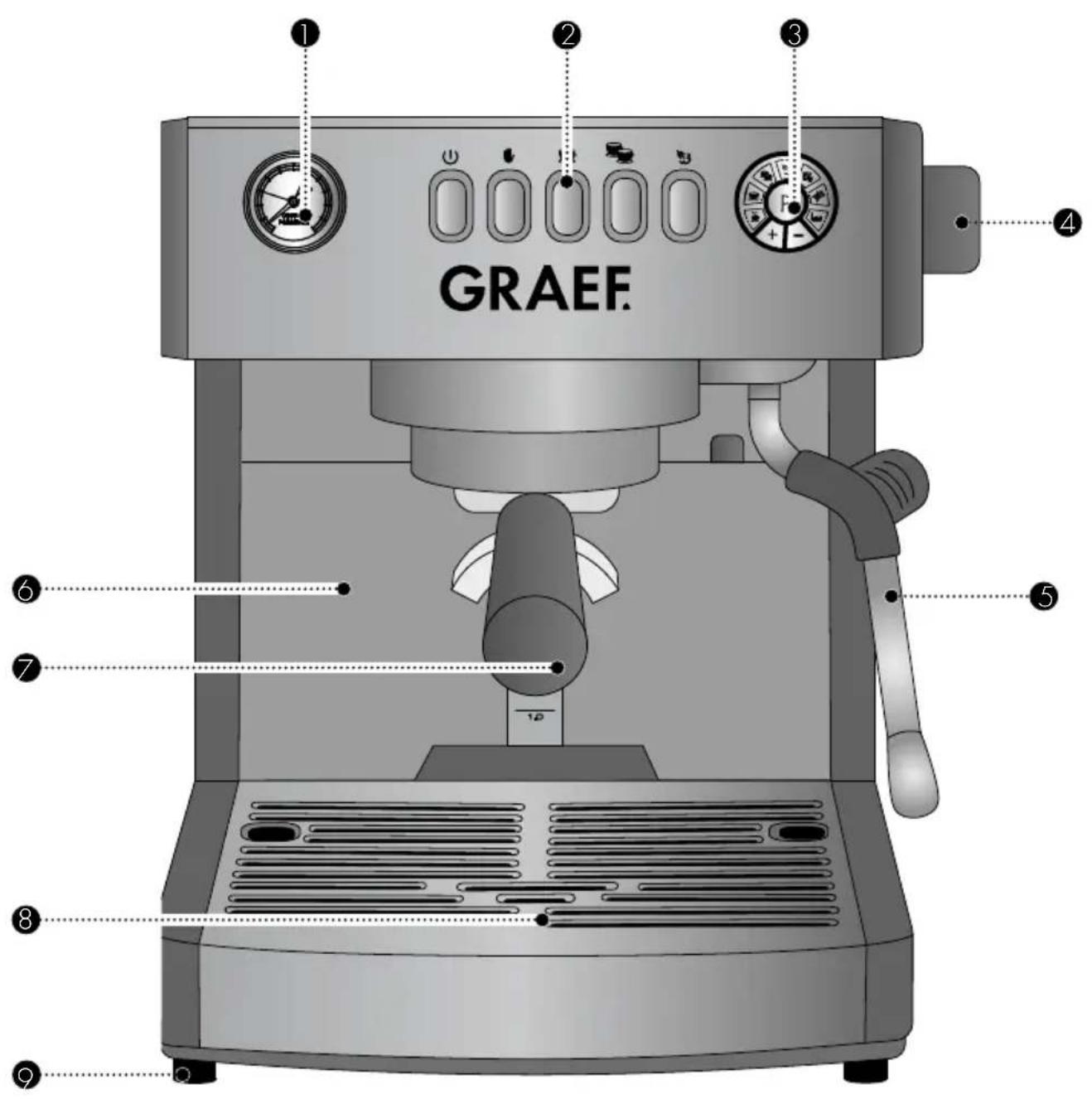

Manometer
Bedienveld
3 Programming
4 Draaiknop
Stoom- / Heetwaterpijpje

Waterreservoir
Zeefdrager
8 Afdruipbak
Standvoeten

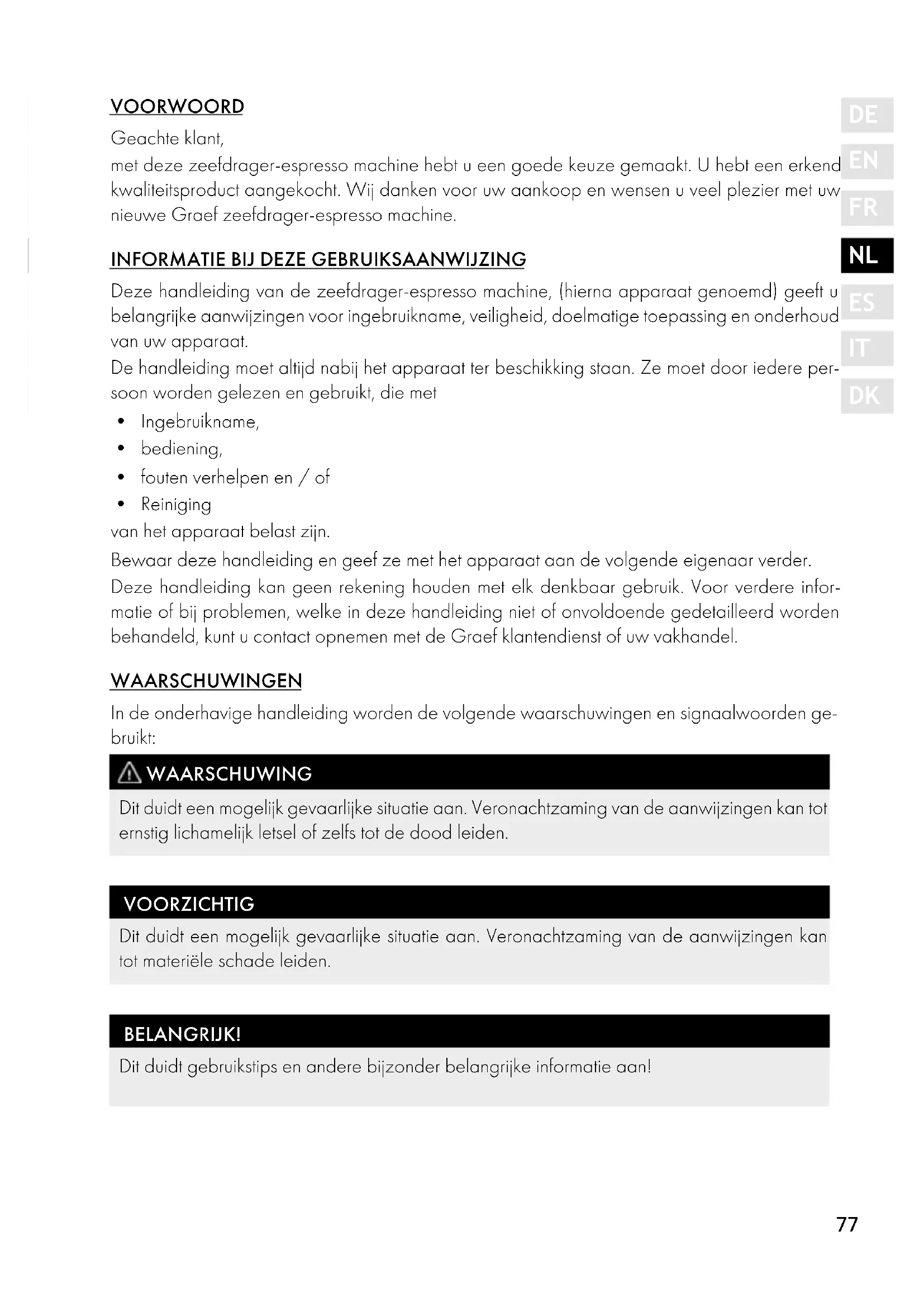

VOORWOORD

Geachte klant,

met deze zeefdrager-espresso machine hebt u een goede keuze gemaakt. U hebt een erkend kwaliteit'sproduct aangekocht. Wij danken voor uw aankoop en wensen u veel plezier met uw weitere Graef zeefdrager-espresso machine.

INFORMATIE BIJ DEZE GEBRUIKSAANWIJZING

Deze handleiding van de zeefdrager-espresso machine, (hierna apparaat genoemd) geeft u,. belangrijke aanwijzingen voor ingebruikname, veiligheid, doelmatige toepassing en onderhoud van uw apparaat.

De handleiding moet altijd nabij het apparaat ter beschikking staan. Ze要去 door iedere persoon worden gelezen en gebruikt, die met

Ingebruikname,
- bediening,
- fout verhulpen en / of
Reiniging

van het apparaat belast zich.

Bewaar deze handleiding en geef ze met het apparaat aan de volgende eigenaar verdier.

Deze handledging kan geen rekening houden met elk denkbaar gebruik. Voor verdere informatie of bij problemen, welke in deze handledging Niet of onvoldoende gedetailleerd worden behandeld, kunt u contact opnemen met de Graef klantendienst of uw vakhandel.

WAARSCHUWINGEN

In de onderhavige handleiding worden de volgende waarschuwingen en signalaalwoorden gelebruikt:

WAARSCHUWING

Dit duidt een möglichke gevaarlijke situatie aan. Veronachtzaming van de aanwijzingen kan tot ernstig lichamelijk letsel of zelfs tot de dood leiden.

VOORZICHTIG

Dit duidt een möglichke gevaarlijke situatie aan. Veronachtzaming van de aanwijzingen kan tot materiele schade leiden.

BELANGRIJK!

Dit duidt gebruikstips en andere bijzonder belangrijke informatatie aan!

WAARSCHUWING

Er bestaat levensgevaar als men in contact raakt met kabels of componenten die onder spanning staan!

Let op de volgende veiligheidsinstructies om een risico door elektrische stroom te voorkomen:

• Gebruik het apparaat Niet als de snoer of de stekker beschadigd zijn.
• Laat in dit geval alvorens het apparaat verder te gebruiken door de Graef klantendienst of een geautoriseerde vakkracht een新模式er installereren.
• Open in geen geval de behuizing van het apparaat. Als spanningleidende aansluitingen worden aangeraakt of de elektrische en mechanische structuur worden gewijzigd bestaat het gevaar van een stroomslag.
• Raak nooit aan onderdelen welke onder spanning zijn. Dit kan een elektrische stoot veroorzaken en zichs tot de door leiden.

Dit apparaat is nicht voor industrieel gebruik bestemd. Gebruik hetapparaat enkel in gesloten ruimtes en alleen met water. Gebruikt het apparaat alleen voor het bereiden van koffie, het opschuimen van melk en het verwarmen van water om potentièle gezaren te vermijden. Elke andere toepassing is Niet toegestaan.

BEPERKING VAN DE AANSPRAKELIJKHEID

Alle in deze handleiding verstrekte technische informatie, gegevens en aanwijzingen voor de installmentie, de werkig en het onderhoud voldoen aan de actuèle stand bij het ter perse gaan en geschieden te goeder trouw met inachtneming van unsere ervaringen en kennisuit het verleden.

Van de gegevens, afbeeldingen en omschrijvingen in deze handleiding können geen aanspraken worden ontleend.

De fabrikant aanvaardt geen aansprakelijkheid voor schade op grond van:

• het veronachtzamen van de handleiding
• oneigenlijk gebruik
  onvakkundige reparations
• technische wijzigingen
• het gebruik van Niet-toegestane reserveonderdelen.

Vertalingen zijn uitgevoerd maar beste weten. Wij aanvaarden geen aansprakelijkheid voor fouten in de vertaling. De oorspronkelijke Duitse tekst blijftECHTER verbindend.

UITPAKKEN

Uitpakken van het apparaat dient als volgt te worden uitgevoerd:

• Neem het apparaat uit de kartonnen doos.

Indicatie: Hef of transporter het apparaat Niet aan de kopreling, deze zou kuren afbreken.
- Verwijder alle verpakkingsdelen.

• Verwijder eventuele etiketten aan het apparaat (niet het typeplaatje).

VERWIJDERING VAN DE VERPAKKING

De verpakking beschermt het apparaat gegen transportschade. De verpakkingsmaterialen zijngeselecteerd op basis van milieuvriendelijkte technieken en afvalverwerkingstechnieken en zichvandaar recyclebaar.

De recirculatie van verpakkingen in de materiaalkringloop bespaart grondstoffen en verminder de hoeveelheid afval. Verwijder verpakkingsmaterialen die u不同程度越来越高 op de verzamelplaatsen voor recycling.

BELANGRIJK!

Bewaar zo möglichk de originele verpakking tijdens de garantietijd van het apparaat, om het apparaat krachtens een garantie goed te konnen verpakken en vervoeren.

EISEN AAN DE OPSTELPLAATS

Voor een veilig en fouvrij bedrivij van het apparaat要去 opstelplaats voldoen aan de vol-gende vereisten:

• Het apparaat moet worden geplaatst op een stevige, vlakke, horizontale en slipvaste ondergrond met voldoende draagvermogen.
• Let erop dat het apparaat Niet kan kiepen.
• Kies de opstelplaats zodanig dat kinderen het hete oppervlak van het apparaat of het snoer Niet;kunnen bereiken.
• Plaats het apparaat Niet op hete oppervlakken zoals bv. kookplaten of in de buurt ervan.
• Gebruik het apparaat nooit buiten en bewaar het op een droge plaats.
• Het apparaat is Niet gepland voor de inbouw in een muur of een inbouwkast.
• Plaats het apparaat Niet in een hete, natte of vochtige omgeving.
• De contactdoos要去 makkelijk te bereiken zijn opdat de snoer desnoods snel kan worden uitgetrokken.

Voor een veilige en correcte werkung van het apparaat要去 er bij de elektrische aansluiting het volgende in zich worden genomen:

• Vergelijk voor het aansluiten de aansluitgeevens (spanning en freiagentie) op het typeplatie met de geevens van uw elektrisch net. Deze geevens要去en overeenstemmen zodater geen schade aan het apparaat optreedt. Vraag in geval van twijfel een elektrischevakman.
• De contactdoos moet minstens beveiligd zichn met een 10-A veiligheidsschakelaar.
• Zorg ervoor dat het snoer Niet beschadigd is en Niet over hete vlakken of scherpe kanten worden gelegd.
• Het snoer mag nicht te strak zichn gespannen.
• De elektrische verilgheid is pas dan gewaarborgd als het aan een reglementair geinstalleerde, geaarde verilgheidsstroomkring worden aangesloten. Het gebruik aan een Niet ge

aarde contactdoos is verboden. Laat in geval van twijfel de installmentie door een elektrische vakman controlleren. De fabrikant aanvaardt geen verantwoordelijkheid voor schade die door een ontbrekende of onderbroken aarding werden verroorzaakt.

DUBBELWANDIGE ZEEFINZETTEN

Bij dubbelwandige zeefinzetten loopt het water tijdens het broeiproces langzamer door het koffiemaalsel. Hier moet u minder dan bij eenwandige zeefinzetten op de correcte druk tijdens het tampen en de maalgraad letten. Deze zeven zijn perfect voor beginners om te oefenen. Ze makeh het bereiden van de espresso gemakkelijk en zorgen voor eenpresso met perfecte crema.

ENKELWANDIGE ZEEFINZETTEN

Als de verschillende factoren voor de espresso bereiding reedsbekend,zijn, kuren ook de eenwandige zeefinzetten worden gebruikt. Let erop dat hier maalgraad, vulhoeveelheid en aanpersdruk tijdens het tampen op elkaar要去en worden afgestemd. Anders zou de koffie of te snel (koffiemaalsele grof gemalen en Niet voldoende vast getampt) of te langzaam tot helemaal nicht door het zeef (koffiemaalsel te fijn gemalen en te vast getampt) lopen. De eenwandige zeefinzetten zijn uitsluitend geschikt voor kort van tevoren in de zeeefdrager gemalen koffiemaalsel.

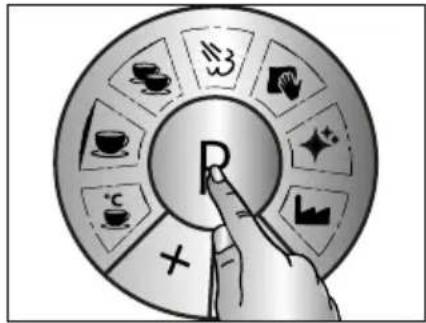

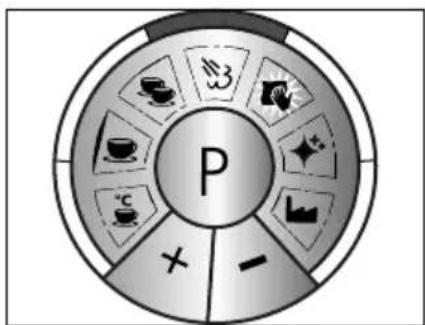

HERINNERING ONTKALKEN

De fabrieksinstelling voor de ontkalkherinnering is ingesteld op 25 L. Na het verbruik van de ingestelde hoeveelheidlicht er een rode ring op. Pas na de complete ontkalking stopt het knipperen, zie hiertoe hoofdstuk „Ontkalking".

Het aantal liter kan maar gebruik en hardheid van uw water gewijzigd worden.

Uw exacte waterhardheid kutu bij uwplaatselijke waterleidingsbedrijf navragen.

MANOMETER

Onderextractie:

Bij een onderextractie krijt u een zeer dunne, vlakte en onderontwikkelde koffie. Hier werden te weinig bestanddelen opgelost. De koffie is zeer Licht, of de crema is erg dun, Niet aanwezig of de crema is heellicht met grote bellen.

• Zetdruk tot 9 bar

Maalgraad te grof (valt vrij snel uit de uitworp, er zichoor weinig klompjes of hoopjes te zien. Het koffiemaalsel voelt behoorlijk grofkorrelig aan, als men het tussen de vingers wrijft)
- Dosering te laag
- Koffiemaalsel ongelijkmatig in de zeefdrager verdoeffel
Aanpersdruk telicht
Aandrukken ongelijkmatig
- Watertemperatuur te laag
- Bonen nicht vers
Koffiemaalsel nicht vers (evt. te lang voorgemalen)

Optimale situation

Bij een optimale extractie vloeit de espresso gelijkmatig, langzaam en dik "als honing"uit deuitloop in het kopje. De crema is dicht en donker- tot goudbruin.

• Zetdruk tussen 9 en 10 bar
  Aanpersdruk ca. 15kg
• Koffiemaalsel gelijkmatig in de zeefdrager verdoeffd
• Optimale maalgraad, nied te fijn, nied te grof
• Optimale watertemperatuur, nicht te koud, nicht te heeft
• Bonen vers
  Koffiemaalservgemalen

Overextractie:

Bij een overextractie worden teveel bittere stoffen uit de koffie opgelost. De koffie is zeer donker, de crema is donkerbruin tot roodachtig en smaakt zeer onaangenaam en bitter, of zichs verbrand. De tekening op de crema is ongelijkmatig, er+zijn lichte vlekken:tussen de donkerder delen.

Zetdrukeer dan 10 bar
Maalgraad te fijn (valt eerder langzaam uit de uitworp, deels in grote brokken of klonten)
- Dosering te hoop
Aanpersdruk te krachtig
- Watertemperatuur te hoog
- Koffiemaalsel voor de bereiding te lang in de broeikop vastgezet

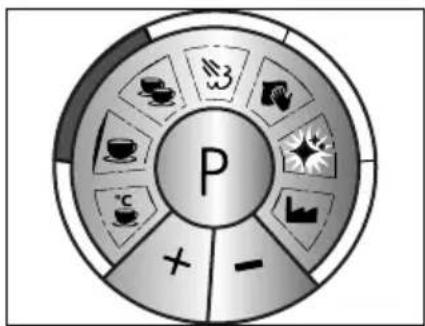

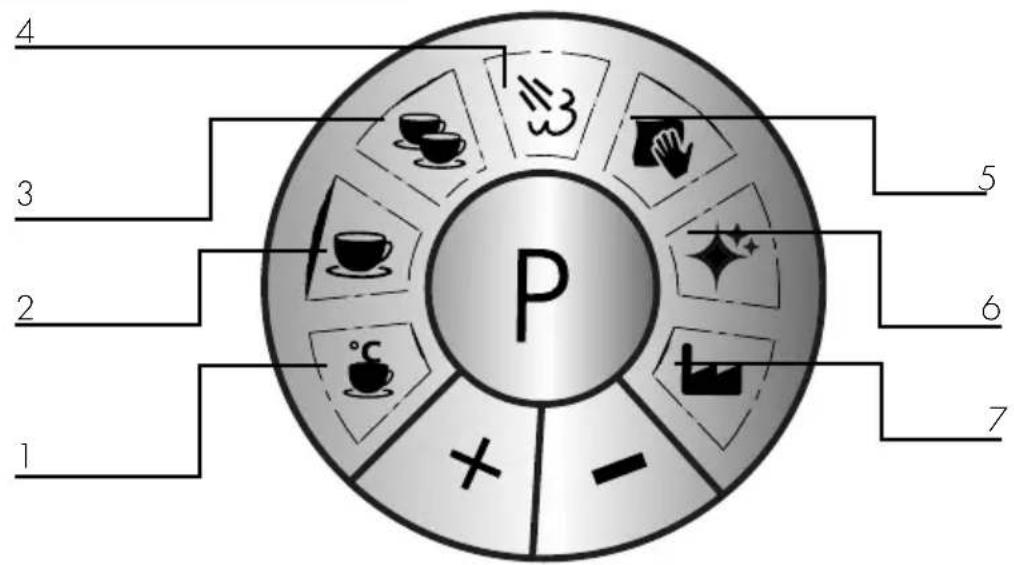

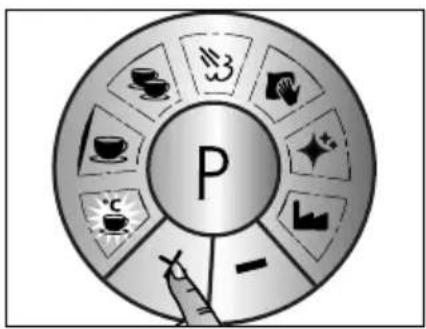

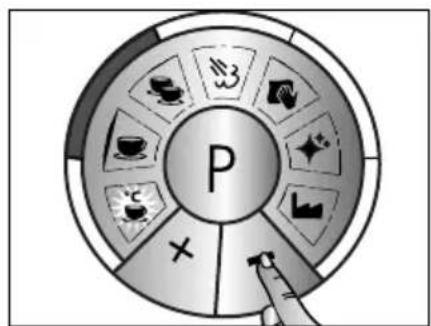

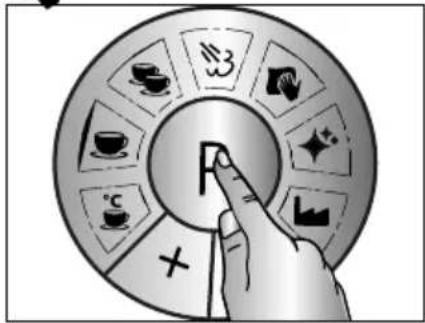

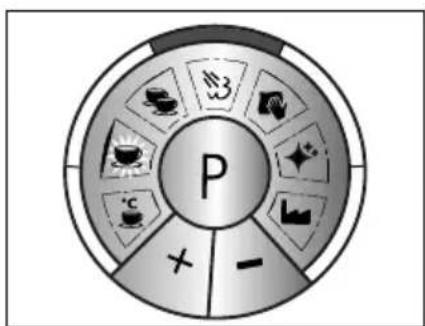

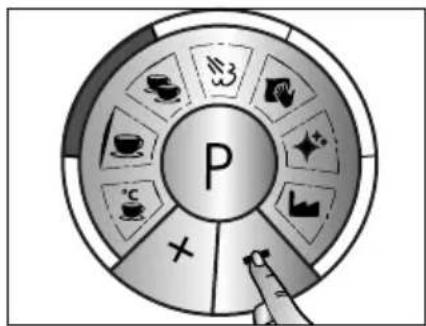

BEDIENVELD PROGRAMMERING

1. Espresso temperatuur
2. Instelling van hardheid
3. Espresso hoeveelheid voor 1 kopje
4. Ontkalking
5. Espresso hoeveelheid voor 2 kopjes
6. Fabrieksinstelling
7. Vochtigheid

Toelichtingen omtrent de individuele programmeringen vindt u op pagina 91.

VOOR DE EERSTE INGEBRUIKNAME

Reinig voor het eerste gebruik de zeefinzet (niet binnen het apparaat) en het waterreservoir onder stromend water opdat eventuele productieresten worden verwijderd.

INGEBRUIKNAME

VOORZICHTIG

Let op de volgende veiligheidsinstructies om risico's en materiaiele schade te voorkomen:

Tijdens het gebruik worden de buitenkant heet.
- Verwijder nooit de met koffiemaalsel gezefdrager tijdens het doorlopen,ondat hij onder druk staat.
- Controleer vór de bereiding van de espresso of de zeefrager goed bevestigd is.
- Gebruikt het apparaat alleen voor het bereiden van koffie, het opschuimen van melk en het verwarmen van water om potentièle gezaren te vermijden.

Elke andere toepassing is Niet toegestaan.

• Na het inschakelen dampt het apparaat af. Dit is geen fout van het apparaat.

ONTLUCHTEN

Indicatie: Vór de eerste ingebruikname of na het langer Niet te hebben gebruikt要去 het apparaat worden ontlucht.

• Steek de stekker in het stopcontact
  Vul het waterreservoir met vers water.

Schakel het apparaat aan
Apparaatwarmt op.
- Licht elke toets erna op is het apparaat gereed.
- Stel een kopje of glas onder het stoom-/ heetwaterpijpje.
- Draai de draaiknop open tot de aanslag.
- Laat de lucht ontsnappen tot een constante waterstraal doorloopt.
- Draai de draaiknop weirDICHT.

VOORBEREIDING

Indicatie: Na elke keer opnieuw inschakelen voert u een lege zettinguit (zonder koffiemaalsel) zoals hieronder beschreiben, om het system op temperatuur te brengen.

• Plaats nu het gewenste zeef in de zeefdrager.
• Klem de zeefdrager zonder koffiemaalsel in (draai waar bij van links maar rechts).

VOORZICHTIG

Gebruik voor het bewegen van de pijpjes steeds de grepen. Raak de pijpjes na gebruik nooit aan, ze worden heet.

• Plaats een kopje onder de uitloop.
  Druk op de knop.
• Laat het kopje half vol lopen om het systeem op temperatuur te brengen.
• Druk verwolgens de toets om het proces tebeeindigen.

ESPRESSO BEREIDING

BELANGRIJK!

• Let erop dat er steeds voldoende water in het reservoir is.
• Let erop dat het waterreservoir steeds correct is ingezet.

EENVoudige ESPRESSO

Indicatie: Om de zeeefdrager, het systemen en het kopje te verwarmen zich voorbereiding. Erna start u de espresso bereiding. Plaats de zeefinzet voor 1 kopje.

• Droog de zeeffdrager na de Voorbereiding af.
  Maal de koffie in de zeefdrager (tot de zeef vol is).
• Druk het koffiemaalsel met de bijiggende tamper goed aan.
• De afstand:tussen de bovenkant en het koffiemaalsel moet ongev. 3mm bedragen.
  Veeg het overtollige koffiemaalsel van de rand en klem de zeefdrager in.
• Plaats een kopje onder de uitloop.
• Druk op de knop.
• Na einde van het proces verwijdert u de zeefdrager.
  Klop het koffiemaalsel in een afvalbak af (niet inbegrepen in de leveringsomvang).

DUBBELE ESPRESSO

Indicatie: Om de zeeefdrager, het system en het kopje te verwarmen zich voorbereiding. Erna start u de espresso bereiding. Plaats de zeefinzet voor 2 kopjes in.

• Droog de zeeffdrager na de Voorbereiding af.
  Maal de koffie in de zeefdrager (tot de zeef vol is).
• Druk het koffiemaalsel met de bijiliggende tamper goed aan.
• De afstand:tussen de bovenkant en het koffiemaalsel moet ongev. 3 mm bedragen.
  Veeg het overtollige koffiemaalsel van de rand en klem de zeefdrager in.
• Plaats twee kopjes onder de uitloop.
• Druk de toets.
• Na einde van het proces verwijdert u de zeefdrager.
  Klop het koffiemaalsel in een afvalbak af (niet inbegrepen in de leveringsomvang).

Indicatie: Om de zeeefdrager, het systeme en de koppen te verwarmen zich voorbereiding. Erna start u de espresso bereiding.

• Droog de zeeffdrager na de Voorbereiding af.
  Maal de koffie in de zeefdrager (tot de zeef vol is).
• Druk het koffiemaalsel met de bijiggende tamper goed aan.
• De afstand tussen de bovenkant en het koffiemaalsel moet ongev. 3 mm bedragen.
  Veeg het overtollige koffiemaalsel van de rand en klem de zeefdrager in.
• Plaats een of twee kopjes onder de uitloop.
  Druk op de knop.
• Na bereiken van de gewenste hoeveelheid koffie drukt u weeer de toets in.
• Neem de zeeefdrager eruit.
  Klop het koffiemaalsel in een afvalbak af (niet inbegrepen in de leveringsomvang).

Om energia te besparen, schakelt het apparaat na ca. 30 minutes uit als het Niet worden gebruikt. (verordening van de EG commissie)

MELK OPSCHUIIMEN

Als het apparaat is uitgeschakeld, schakel het aan

Vul koude melk in de belkkan.
- Houd het stoompijpje boven het afdruiprooster.
Druk de 3 toets, deze knippert.
Wacht even tot dat de toets verlicht.
- Draai de draaiknop open tot de aanslag en LAST het condenswater ontwijken.
- Nadat het condenswater is ontweken draaait u de draaiknop waar dicht.
Zwenk het stoompijpje maar buiten.

• Dompel het stoompijpje ca. 1-2 cm Licht schuin (ca. 45^ ) in de melkkan. De uitlooptuit kan als hulplijn worden gezruikt.
• Draai de draaiknop open.
• Meng er zolang lucht bij tot het melkvolume ongeveer de helft is toegenomen. (Trekfase)
• Steek het pijpie nu ietsjes dieper in de melk, opdat er geen lucht meer worden aangezogen. Er要去en wervelingen in de melk ontstaan.
  Zodra de belkkan te heet is om het vast te houden, wordt de draaiknop wee gesloten.
• Pas dan word het stoompijpje uit de melkkan gehaald.
  Maak het stoompijpje na voldoende koeling met een vochtige doek schoon. Deze kan meteen na gebruik heel heet zich.
  Druk opnieuw op de toets 30

WAARSCHUWING

• Gebruik voor het opschuimen van melk alleen de bijgevoegde melkkan of een groter reservoir. Gebruik geen kopje. Door de overschuimende melk kannen er verbrandingen ontstaan.
• Richt het stoompijpje nooit gegen uzelf of op andere Personen. Er bestaat het risico van verbranding.

Gelieve in acht te nemen:

Als de melk op boven 70^ wordt verhit zakt het schuim zeer snel wee in elkaar en het drankje smoakt later te zoet of zichs maar verbrande melk.

Tips voor melk opschuimen

Gebruik koude melk uit de koelkast, deze verhit langzaam en er blijft voldoendeijd voor het opschuimen.

De fases „trekken“ en „rollen"

• Ten ersten, de "trekfase": om de lucht eronder te kriijgen, zet u het stoompijpje net onder het oppervlak van de melk.
• De juiste positie hebt u bereikt wonneer u een "slurpend geluid" hoor.
• Dit kan tijdelijk ophouden,,ondat het oppervlak van de melk in beweging is.
• Nu komt de "rolfase".
  Zodra het volume van de melk toeneemt, schuift u het stoompijpje in de melk.
  Zodra de kan heet is, wordt de draaiknop gesloten.
• Na het schuimen slaat u de melkkan kort op het tafelblad om de LASTe grove luchtbellen te verwijderen.
  Ronddraaien helpt ook om schuim gelijkmatig te verdelen.
• Reinig het stoompijpje met een vochtige doek. Laat het stoompijpje eerst afkoelen, omdat dit heet worden.
• Reinig het stoompijpje ook met een korte stoomstoot zodat de melkresten uit de stoompijp geblazen worden.

Om te oefenen kurz u de volgende methode gebruiken:

Vul koud water in het melkkannetje.
Voeg een druppel afwasmiddel toe.
Schuim dit op, zoals hierboven beschreiben is.
- Als men goed opschuimt, ziet het mengsel er uit als=echt melkschuim.
- Dit mengseit nicht drinken!

HEETWATERDISPENSER

Als het apparaat is uitgeschakeld, schakel het aan

Zeteenkopjeonderhetheeetwaterpiipie.
- Draai de draaiknop open tot de aanslag.
Water vloeit in het kopje.
- Na voltooiing van de procedure wordt de draaiknop gesloten.

ONTKALKING

Als er een rode ring oplich, a.u.b. apparaat ontkalken. Gebruik voor het ontkalken uitsluitend de Graef-ontkalkingstabetten deze werden specifiek op once apparaten afgestemd. U kunt ze via once onlineshop via haushalt.graef.de/shop onder articlel nr. 145618 verkrijgen of bij uw vakhandelaar.

BELANGRIJK!

Voor ontbrekende of onvoldoende ontkalking aanvaarden wij geen aansprakelijkheid. In dit geval vervalt de garantie.

BELANGRIJK!

Ontkalk de twee programa's achtereenvolgens.

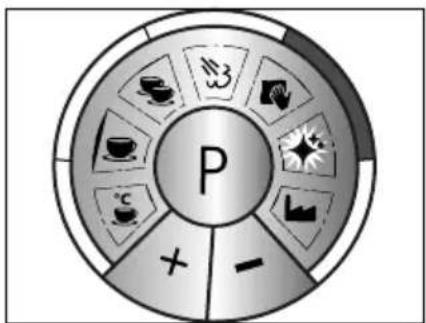

VERKLARING ONTKALKFUNCTIE

- Ontkalking broeikop

- Ontkalking stoom-/ heetwaterpijpje

ONTKALKING STOOMPIJPJE

• Verwijder het waterreservoir en vul ca. 1,7 liter vers water in.

• Doe twee ontkalkingstabetten in het reservoir.

• Deze hebben ca. 5 minutes nodig om op te losesen in het water.

• Plaats een groot vat onder de stoompijp.
• Druk de P-toets.
  Druk de + of - toets tot
• Bevestig met P en druk + tot de rechter rand verlicht.
• 2 piep tonen bevestigen het ontkalkingsproces.
• Draai de draaiknop open tot de aanslag.
• Het ontkalkingsproces kan enkele minuten duren.
• De rand blijft zo lang rood verlicht tot het proces is voltooid.
• Draai de draaiknop weirDICHT. Apparaat warmt op.
• Giet het ontkalkingsmensgel uith het reservoir enplaats dit reservoir weer onder het stoornpijpie.

BELANGRIJK!

• Druk de P-toets om de ontkalking tussentijds te stoppen, bv. om water op te vullen of om het reservoir te ledigen. Druk opnieuw de P-toets om verder te gaan.
• Druk de P-toets ongeveer 3 sec. om de ontkalking te stoppen.

Blij tijdens het ontkalkingsproces bij het apparaat staan.

ONTKALKING BROEIKOP

• Verwijder de zeefdrager, het waterreservoir en de afduipbak.
  Leg de machine op de achechterkant.
• Neem een inbussleutel van 2,5 ~mm en draai de schroef onder de broeikop los.
• Verwijder de 2 zeven en de afdichtingsring.
• Reinig de zeven en de afdichtingsring onder stromend water.
• Droog deze goed af en leg ze samen met de schroef en aflsluitring op een veilige plek.
• Neem een Klein borsteltje en reinig het bereik in de broeikop en verwijder alle oude koffieresten.
• Zet het apparaat wee rechtsop.
• Plaats de afdruipbak wee.
• Verwijder het waterreservoir en vul ca. 1 liter vers water in.
• Doe wee ontkalkingstabetten in het waterreservoir.
• Deze hebben ca. 5 minuten nodig om op te losesen in het water.
• Plaats een groot vat onder de broeikop.
• Druk de P-toets.
  Druk de + of - toets tot
• Bevestig 2 × met P, de linker rand verlicht.
• 2 piep tonen bevestigen het ontkalkingsproces.
• Het ontkalkingsproces kan enkele minuten duren.

• De rand blijft zo lang rood verlicht tot het proces is voltooid.

• Laat de machine afkoelen.

• Plaats nu de afdichtingsring en zeven in omgekeerde volgorde en schroef de zeven weer vast.

BELANGRIJK!

• Druk de P-toets om de ontkalking tussentijds te stoppen, bv. om water op te vullen of om het reservoir te ledigen. Druk opnieuw de P-toets om verdter te gaan.
• Druk de P-toets ongeveer 3 sec. om de ontkalking te stoppen.

Vul vers water in het reservoir om het resterende meldsel uit de leidingen te spoelen.

Gad an als volgt te werk:

1. Laat 20 sec. lang een lege zetting doorlopen, d.b. zonder koffiemaalsel door de broeikop.
2. Dan opent u 20 sec. lang het ventiel voor het stoom- / heetwaterpijpje.

REINIGING VAN DE BROEIKOP

Wij raden u aan, de broeikop minstens 1 x per week te reinigen.

Gebruik voor het reinigen uitsluitend de Graef-reinigingstabletten, deze werden specifiek op unsere apparaten afgestemd. U(Int) sunt deze via once onlineshop via www.graef.de onder article nr. 145614 verkrijgen of bij uw vakhandelaar.

Vul 2,5 liters water in.
- Plaats de eenwandige zeefinzet voor 2 kopjes in.
- Plaats de blindzeef.
Legeen Graefreinigingstablet in dezeefdrager.
- Klem de zeeffdrager in.
- Let erop dat de afdruipbak is ingezet.

Druk op de knop.

• Na 10 seconden drukt u weer deu toets in.
  Herhaal dit procedure 4 - 5 keer.
  Haal de zeefrager eruit en verwijder de blindzeef.
  Klem de zeefdroger zonder blindzeef weer in.

Druk op de knop.
- Na 10 seconden drukt u weeer deu ly toets in.
Herhaal dit procedure 4 - 5 keer.

Indicatie: Ledig na voltooiing de afduipbak en zet deze weer in.

VOORZICHTIG

Neem de volgende veiligheidsinstructies in acht voordat u begint het apparaat te reinigen:

Schakel het apparaat voor de reiniging uit en trek de stekker uit de contactdoos.
- Laat het apparaat vór elke reiniging afkoelen.
- Gebruk geen agressieve of schurende reinigingsmiddelen en geen oplosmiddelen.
- Hardnekkige verruiling Niet met een hard voorwerp afkrabben.
- Doe het apparaat Niet in de vaatwasmachine en houdt het ook Niet onder stromend water.

Reinig de buitenzijde van het apparaat met een zachte, vochtige doek. Bij sterke verruiling kan een zacht reinigingsmiddel worden gebruikt.

Trek de afduipbak eruit.
- Verwijder het afdruiprooster.
Ledig de afduipbak.
- Reinig deze onder stromend water en droog de onderdelen verrolgens met een doek.
- Zet verwolgens de afduipbak en het rooster waar in.

PROGRAMMING

U heb't de mogelijkheid om diverse programma's uit te voeren. Schakel het apparaat aan.

KOFFIETEMPERATUUR

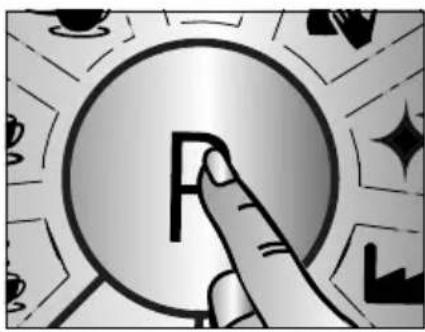

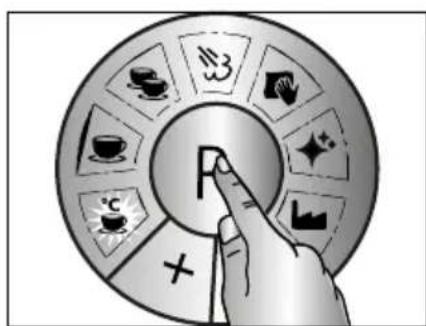

Druk P.

- Bevestig meteen met P.

Fabrieksinstelling

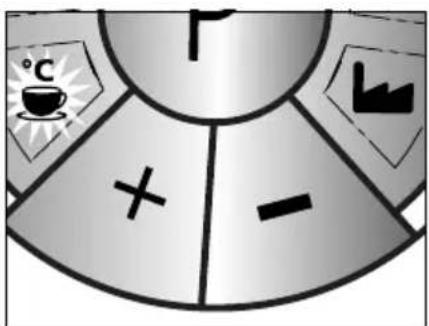

- Druk op + of - om de temperatuur te veranderen.

+temperatureverhogen in telkens 3^ stappen.

- " - temperatuur minderen in telkens 2^ stappen.

Gewenste temperatuur met P bevestigen.

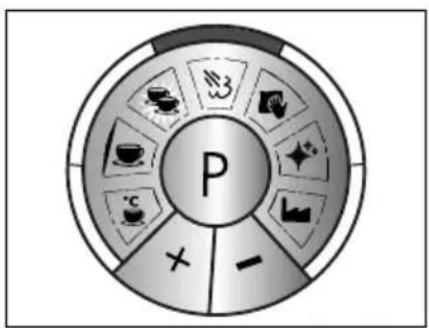

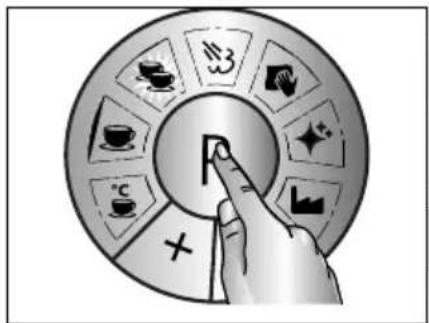

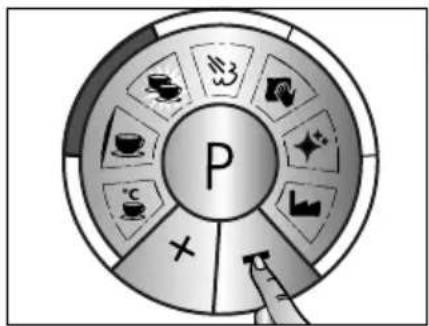

AANTAL 1 KOPJE

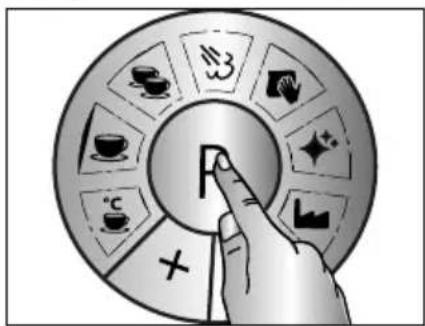

Druk P.

• Druk de +toets. - Bevestig met P.

Fabrieksinstelling

+hoeveelheid eventeel verhogen met telkens 5 ml.

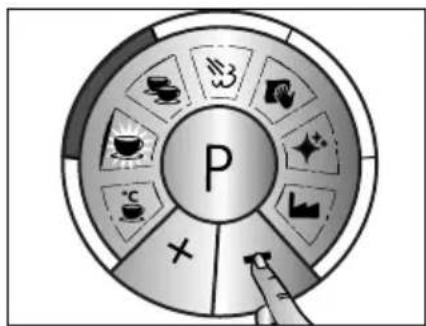

• "hoeveelheid eventueel\ minderen met telkens 5 ml.

Gewenste hoeveelheid met P bevestigen.

Druk P.

- Druk de + toets. - Bevestig met P.

Fabrieksinstelling

+hoeveelheid eventueel verhogen met telkens 5 ml.
- "hoeveelheid eventueel\ minderen met telkens 10 ml.

Gewenste hoeveelheid met P bevestigen.

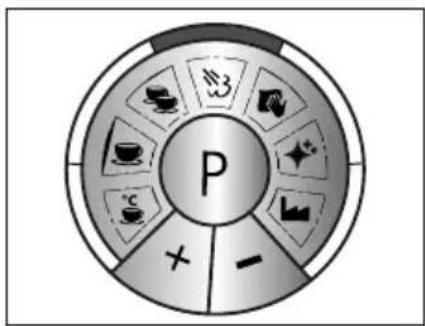

STOOMKWALITEIT (VOCHT)

Druk P.

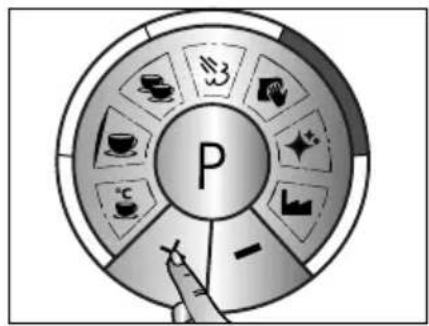

- Druk de + toets. - Bevestig met P.

Fabrieksinstelling

• " ^+ stoom wordt droger. Temperatuur eventueel verhogen.

Stoomhooptvocht op.
Temperatuur eventueel
minderen.

Gewenste temperatuur met P bevestigen.

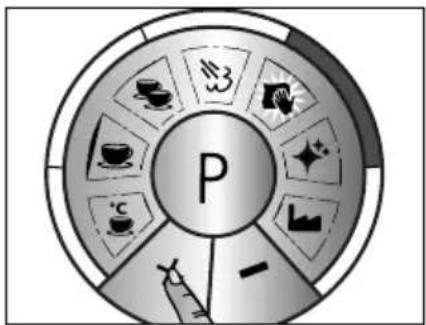

HERINNERING ONTKALKEN

Druk P.

• Druk de +toets. - Bevestig met P.

Fabrieksinstelling 25 liter

+^ doorstroomhoeveel- heid op 50 liter verhogen.

doorstroomhoeveel- heid op 12 liter minderen.

Gewenste hoeveelheid met P bevestigen.

FABRIEKSINSTELLING

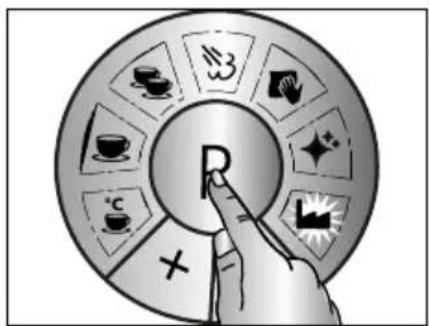

Druk P.

• Druk de + toets. - Bevestig met P.

KLANTENDIENST

Mocht het gebeuren, dat uw Graef-apparaat beschadigd is, dient u contact op te nemen met uw specialzaak of de Graef klantendienst 029329703677 of schrijf ons een email aan [e-mail].

VERWIJDERING VAN HET APPARAAT

Dit product mag aan het einde van+zijn levensduur Niet via het normale huishoudelijk afval worden verwijderd. Het symbool op het product en in de handleiding verwijst hierop. De materiaielen,zijn volgens hun markering recyclebaar. Door hergebruik,recycling of andere vormen van terugwinning van afgedankte apparaten levert u een belangrijke bijdrage eraan ons milieu te beschemmen.Vraag a.u.b. bij uw gemeentebestuur maar de bevoegde afvalverwerkingspoats.

2 JAAR GARANTIE

Voor dit product gegen wij, beginnend vanaf de datum van aankoop 24 maanden garantie op gebreken die te wijten+zijn aan productie- en materiaalfouten. Uw wettelijke garantie volgens § 437 ff. BGB-E (Duits burgerlijk wetboek) blijft onaangetast van deze regeling. De garantie geldt nicht voor schade veroorzaakt door ondeskundig behandeling of gebruik, alsmede gebreken die de functie of de waarde van het toestel Niet beinvloeden. Bovendien aanvaarden wij geen aansprakelijkheid voor schade door ontbrekende of onvoldoende ontkalking en onderhoud. In dit geval vervalt de garantie ook. Gebruik uitsluitend de originele Graef ontkalkings- en reinigungstabetten. Bovendien is transportschade, voor zover wij Niet verantwoordelijk,zijn, van de garantie uitgesloten. Voor schade, die door een Niet door ons of once vertegenwoordiging

uitgevoerde reparatie ontstaat, zich wij eveneens nicht aansprakelijk. Bij een rechtmatige reclamation zullen wij het gebrekkelijk productaar once keuze repareren of met een product zonder gebreken verrangen.

INDICE
